19

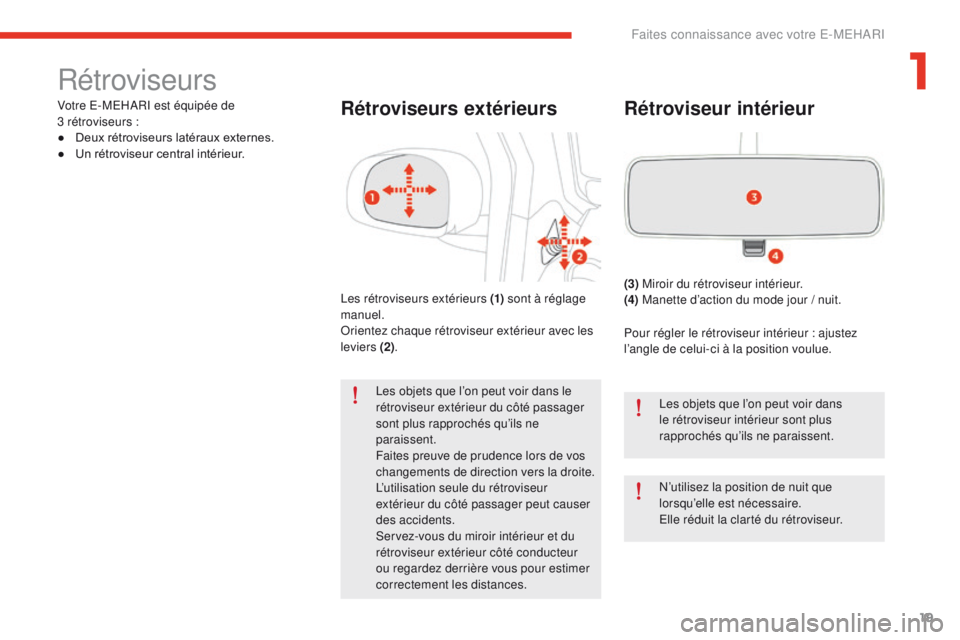

Rétroviseurs
Votre E-MEHARI est équipée de
3 rétroviseurs :
●

D
eux rétroviseurs latéraux externes.
●

U
n rétroviseur central intérieur.Rétroviseurs extérieurs
Les rétroviseurs extérieurs (1) sont à réglage
manuel.
Orientez chaque rétroviseur extérieur avec les
leviers (2) .
Les objets que l’on peut voir dans le
rétroviseur extérieur du côté passager
sont plus rapprochés qu’ils ne
paraissent.
Faites preuve de prudence lors de vos
changements de direction vers la droite.
L’utilisation seule du rétroviseur
extérieur du côté passager peut causer
des accidents.
Servez-vous du miroir intérieur et du
rétroviseur extérieur côté conducteur
ou regardez derrière vous pour estimer
correctement les distances.
Rétroviseur intérieur
(3) Miroir du rétroviseur intérieur.
(4) Manette d’action du mode jour / nuit.
Pour régler le rétroviseur intérieur
: ajustez
l’angle de celui-ci à la position voulue.
Les objets que l’on peut voir dans
le rétroviseur intérieur sont plus
rapprochés qu’ils ne paraissent.
N’utilisez la position de nuit que
lorsqu’elle est nécessaire.
Elle réduit la clarté du rétroviseur.
1
Faites connaissance avec votre E-MEHARI

20

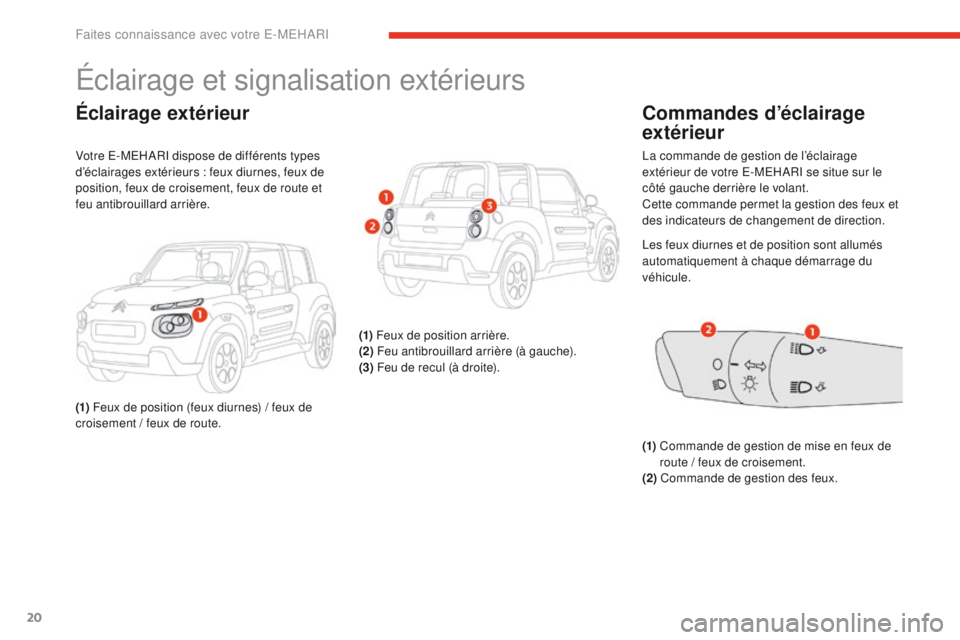

Éclairage et signalisation extérieurs
Éclairage extérieur
Votre E-MEHARI dispose de différents types
d’éclairages extérieurs : feux diurnes, feux de
position, feux de croisement, feux de route et
feu antibrouillard arrière.
(1) Feux de position (feux diurnes) / feux de
croisement / feux de route. (1)
Feux de position arrière.
(2) Feu antibrouillard arrière (à gauche).
(3) Feu de recul (à droite).
Commandes d’éclairage
extérieur
La commande de gestion de l’éclairage
extérieur de votre E-MEHARI se situe sur le
côté gauche derrière le volant.
Cette commande permet la gestion des feux et
des indicateurs de changement de direction.
(1)

C
ommande de gestion de mise en feux de
route / feux de croisement.
(2) Commande de gestion des feux.
Les feux diurnes et de position sont allumés
automatiquement à chaque démarrage du
véhicule.
Faites connaissance avec votre E-MEHARI

21

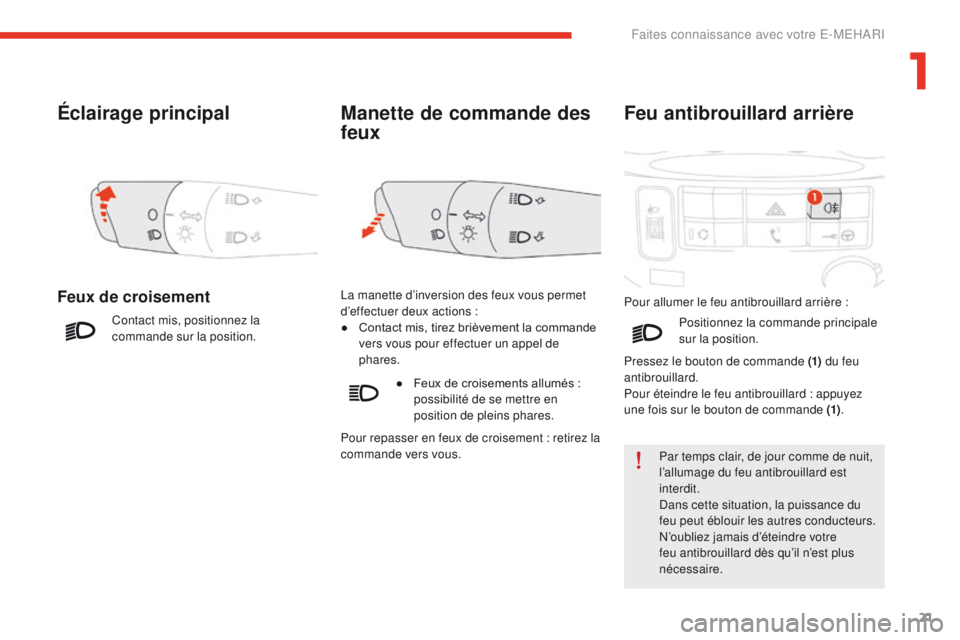

Éclairage principal
Feux de croisement
Contact mis, positionnez la
commande sur la position.
Manette de commande des
feux
La manette d’inversion des feux vous permet
d’effectuer deux actions :
●

C
ontact mis, tirez brièvement la commande
vers vous pour effectuer un appel de
phares.
●

F
eux de croisements allumés :
possibilité de se mettre en
position de pleins phares.
Feu antibrouillard arrière
Pour allumer le feu antibrouillard arrière :
P ar temps clair, de jour comme de nuit,
l’allumage du feu antibrouillard est
interdit.
Dans cette situation, la puissance du
feu peut éblouir les autres conducteurs.
N’oubliez jamais d’éteindre votre
feu antibrouillard dès qu’il n’est plus
nécessaire. Positionnez la commande principale
sur la position.
Pressez le bouton de commande (1) du feu
antibrouillard.
Pour éteindre le feu antibrouillard
: appuyez
une fois sur le bouton de commande (1) .
Pour repasser en feux de croisement

: retirez la
commande vers vous.
1
Faites connaissance avec votre E-MEHARI

22

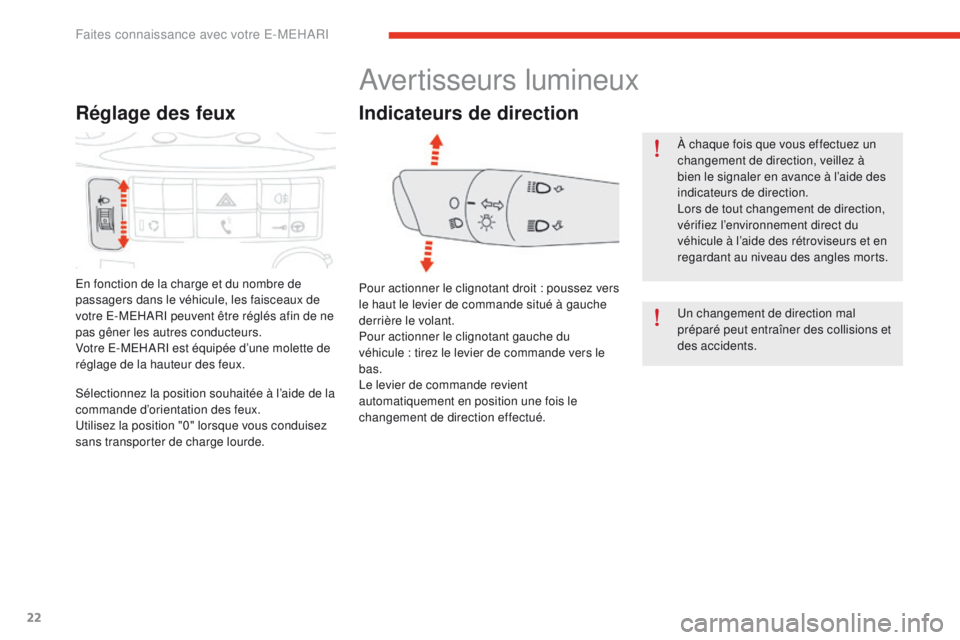

Réglage des feux
En fonction de la charge et du nombre de
passagers dans le véhicule, les faisceaux de
votre E-MEHARI peuvent être réglés afin de ne
pas gêner les autres conducteurs.
Votre E-MEHARI est équipée d’une molette de
réglage de la hauteur des feux.
Avertisseurs lumineux
Indicateurs de direction
À chaque fois que vous effectuez un
changement de direction, veillez à
bien le signaler en avance à l’aide des
indicateurs de direction.
Lors de tout changement de direction,
vérifiez l’environnement direct du
véhicule à l’aide des rétroviseurs et en
regardant au niveau des angles morts.
Un changement de direction mal
préparé peut entraîner des collisions et
des accidents.
Pour actionner le clignotant droit

: poussez vers
le haut le levier de commande situé à gauche
derrière le volant.
Pour actionner le clignotant gauche du
véhicule

: tirez le levier de commande vers le
bas.
Le levier de commande revient
automatiquement en position une fois le
changement de direction effectué.
Sélectionnez la position souhaitée à l’aide de la
commande d’orientation des feux.
Utilisez la position "0" lorsque vous conduisez
sans transporter de charge lourde.
Faites connaissance avec votre E-MEHARI

23

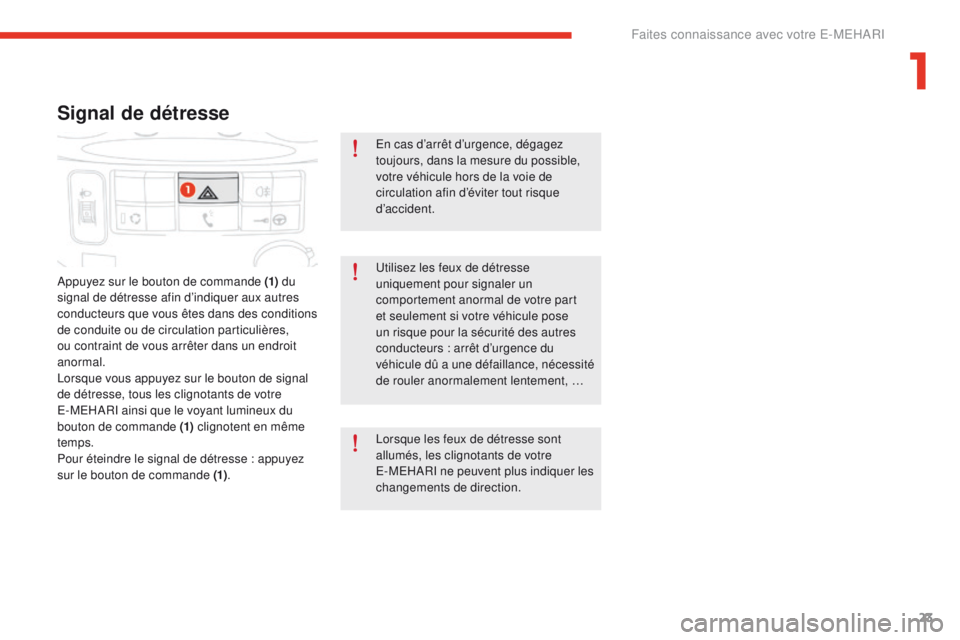

Signal de détresse
Appuyez sur le bouton de commande (1) du
signal de détresse afin d’indiquer aux autres
conducteurs que vous êtes dans des conditions
de conduite ou de circulation particulières,
ou contraint de vous arrêter dans un endroit
anormal.
Lorsque vous appuyez sur le bouton de signal
de détresse, tous les clignotants de votre
E-MEHARI ainsi que le voyant lumineux du
bouton de commande (1) clignotent en même
temps.
Pour éteindre le signal de détresse
: appuyez
sur le bouton de commande (1) .En cas d’arrêt d’urgence, dégagez
toujours, dans la mesure du possible,
votre véhicule hors de la voie de
circulation afin d’éviter tout risque
d’ac c i dent .
Utilisez les feux de détresse
uniquement pour signaler un
comportement anormal de votre part
et seulement si votre véhicule pose
un risque pour la sécurité des autres
conducteurs : arrêt d’urgence du
véhicule dû a une défaillance, nécessité
de rouler anormalement lentement, …
Lorsque les feux de détresse sont
allumés, les clignotants de votre
E-MEHARI ne peuvent plus indiquer les
changements de direction.
1
Faites connaissance avec votre E-MEHARI

24

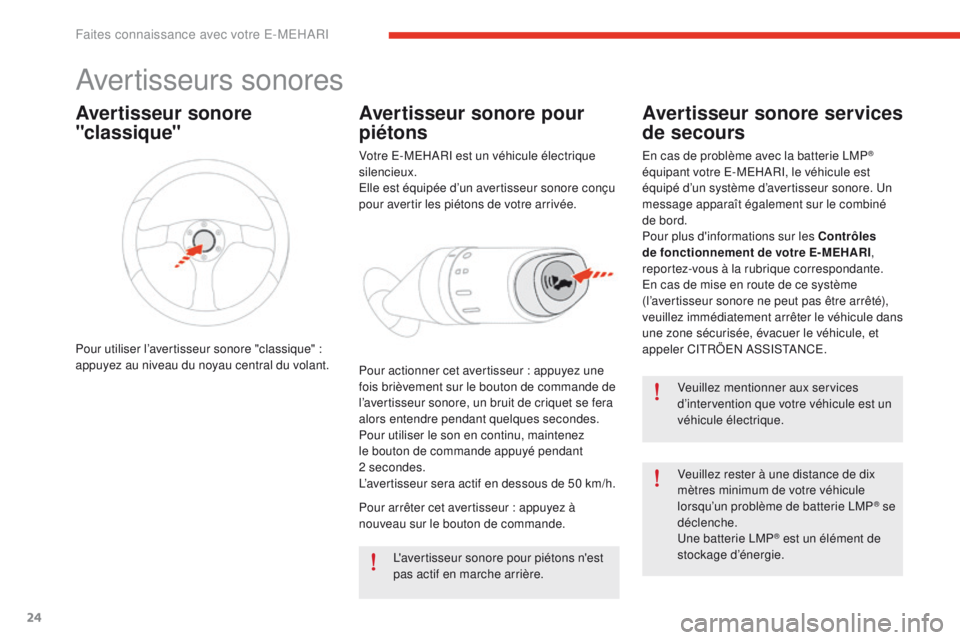

Avertisseurs sonores
Veuillez mentionner aux services
d’intervention que votre véhicule est un
véhicule électrique.
Veuillez rester à une distance de dix
mètres minimum de votre véhicule
lorsqu’un problème de batterie LMP
® se
déclenche.
Une batterie LMP
® est un élément de
stockage d’énergie.
Avertisseur sonore
"classique"
Pour utiliser l’avertisseur sonore "classique" :
appuyez au niveau du noyau central du volant.
Avertisseur sonore pour
piétons
Votre E-MEHARI est un véhicule électrique
silencieux.
Elle est équipée d’un avertisseur sonore conçu
pour avertir les piétons de votre arrivée.
Pour actionner cet avertisseur
: appuyez une
fois brièvement sur le bouton de commande de
l’avertisseur sonore, un bruit de criquet se fera
alors entendre pendant quelques secondes.
Pour utiliser le son en continu, maintenez
le bouton de commande appuyé pendant
2


secondes.
L’avertisseur sera actif en dessous de 50
km/h.
Avertisseur sonore services
de secours
En cas de problème avec la batterie LMP®
équipant votre E-MEHARI, le véhicule est
équipé d’un système d’avertisseur sonore. Un
message apparaît également sur le combiné
de bord.
Pour plus d'informations sur les Contrôles
de fonctionnement de votre E-MEHARI ,
reportez-vous à la rubrique correspondante.
En cas de mise en route de ce système
(l’avertisseur sonore ne peut pas être arrêté),
veuillez immédiatement arrêter le véhicule dans
une zone sécurisée, évacuer le véhicule, et
appeler CITRÖEN ASSISTANCE.
Pour arrêter cet avertisseur

: appuyez à
nouveau sur le bouton de commande.
L'avertisseur sonore pour piétons n'est
pas actif en marche arrière.
Faites connaissance avec votre E-MEHARI

25
Sous basses températures, veillez à
utiliser un liquide de lave-vitre avec une
protection antigel suffisante.
N’actionnez pas le lave-vitre pendant
plus de 30 secondes, cela entraîne une
perte de visibilité qui pourrait provoquer
un accident.
N’actionnez pas la commande de lave-
vitre lorsque le réservoir de liquide de
nettoyage est vide.

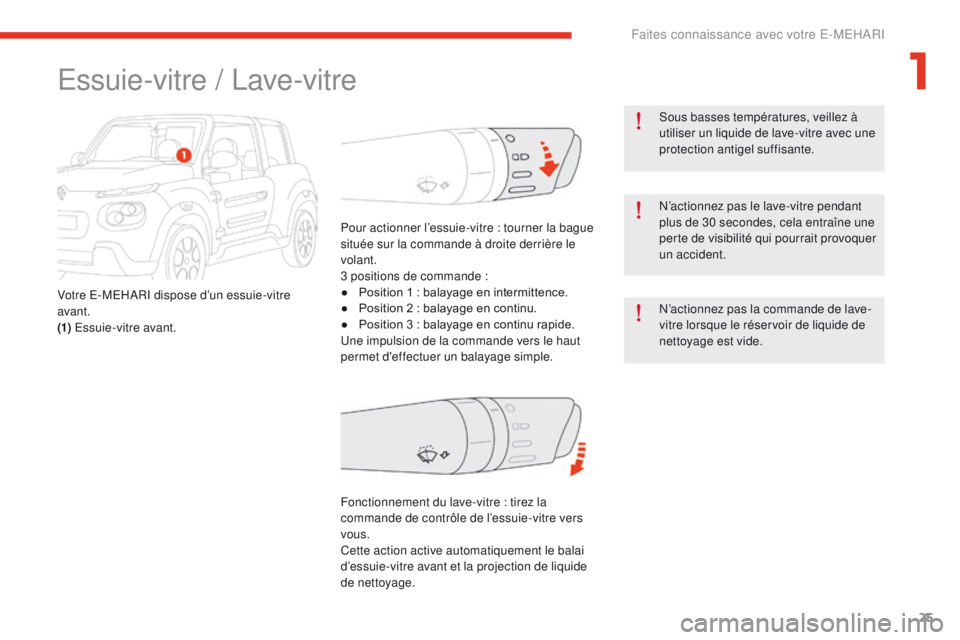

Essuie-vitre / Lave-vitre
Votre E-MEHARI dispose d’un essuie-vitre
avant.
(1) Essuie-vitre avant. Pour actionner l’essuie-vitre
: tourner la bague
située sur la commande à droite derrière le
volant.
3 positions de commande :
● P osition 1 : balayage en intermittence.
● P osition 2 : balayage en continu.
●

P
osition 3 : balayage en continu rapide.
Une impulsion de la commande vers le haut
permet d'effectuer un balayage simple.
Fonctionnement du lave-vitre
: tirez la
commande de contrôle de l’essuie-vitre vers
vous.
Cette action active automatiquement le balai
d’essuie-vitre avant et la projection de liquide
de nettoyage.
1
Faites connaissance avec votre E-MEHARI

26

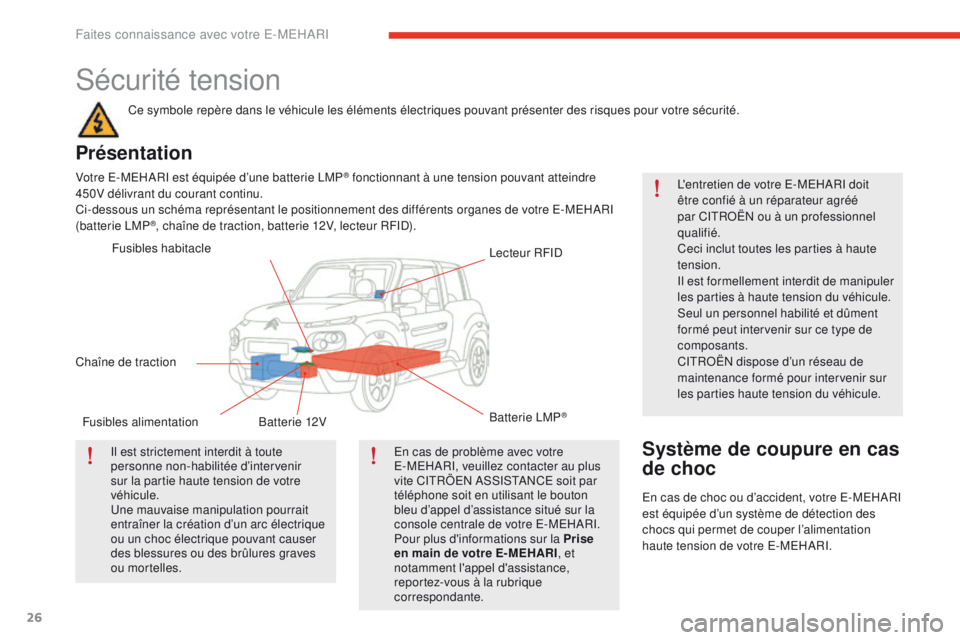

Sécurité tension
Ce symbole repère dans le véhicule les éléments électriques pouvant présenter des risques pour votre sécurité.
Présentation
Votre E-MEHARI est équipée d’une batterie LMP® fonctionnant à une tension pouvant atteindre
450V délivrant du courant continu.
Ci-dessous un schéma représentant le positionnement des différents organes de votre E-MEHARI
(batterie LMP
®, chaîne de traction, batterie 12V, lecteur RFID).
Il est strictement interdit à toute
personne non-habilitée d’intervenir
sur la partie haute tension de votre
véhicule.
Une mauvaise manipulation pourrait
entraîner la création d’un arc électrique
ou un choc électrique pouvant causer
des blessures ou des brûlures graves
ou mortelles. En cas de problème avec votre
E-MEHARI, veuillez contacter au plus
vite CITRÖEN ASSISTANCE soit par
téléphone soit en utilisant le bouton
bleu d’appel d’assistance situé sur la
console centrale de votre E-MEHARI.
Pour plus d'informations sur la Prise
en main de votre E- MEHARI
, et
notamment l'appel d'assistance,
reportez-vous à la rubrique
correspondante. L'entretien de votre E-MEHARI doit
être confié à un réparateur agréé
par CITROËN ou à un professionnel
qualifié.
Ceci inclut toutes les parties à haute
tension.
Il est formellement interdit de manipuler
les parties à haute tension du véhicule.
Seul un personnel habilité et dûment
formé peut intervenir sur ce type de
composants.
CITROËN dispose d’un réseau de
maintenance formé pour intervenir sur
les parties haute tension du véhicule.
Système de coupure en cas
de choc
En cas de choc ou d’accident, votre E-MEHARI
est équipée d’un système de détection des
chocs qui permet de couper l’alimentation
haute tension de votre E-MEHARI.
Fusibles habitacle
Lecteur RFID
Chaîne de traction Fusibles alimentation Batterie 12V Batterie LMP
®
Faites connaissance avec votre E-MEHARI

27
Votre E-MEHARI est un véhicule
électrique qui utilise du courant
électrique haute tension.
Ne pas respecter les instructions de
manipulation correctes peut provoquer
des blessures graves ou mortelles.
Veuillez lire et suivre les procédures de
charge préconisées par CITROËN.

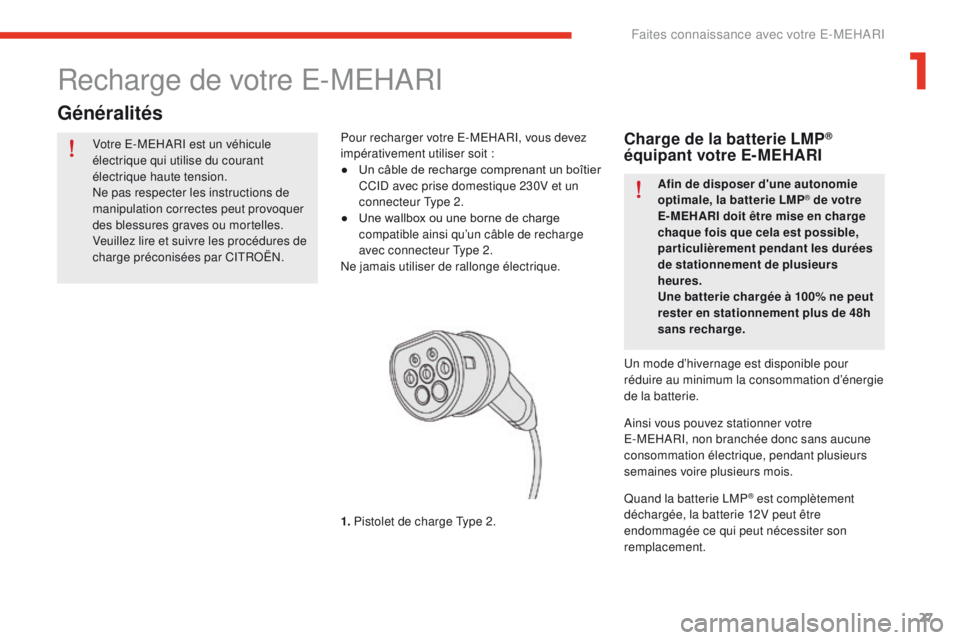

Recharge de votre E-MEHARI
Généralités
Pour recharger votre E-MEHARI, vous devez
impérativement utiliser soit :
●

U
n câble de recharge comprenant un boîtier
CCID avec prise domestique 230V et un
connecteur Type 2.
●

U
ne wallbox ou une borne de charge
compatible ainsi qu’un câble de recharge
avec connecteur Type 2.
Ne jamais utiliser de rallonge électrique.
1. Pistolet de charge Type 2.Charge de la batterie LMP®
équipant votre E-MEHARI
Afin de disposer d'une autonomie
optimale, la batterie LMP® de votre
E- MEHARI doit être mise en charge
chaque fois que cela est possible,
particulièrement pendant les durées
de stationnement de plusieurs
heures.
Une batterie chargée à 100% ne peut
rester en stationnement plus de 48h
sans recharge.
Un mode d’hivernage est disponible pour
réduire au minimum la consommation d’énergie
de la batterie.
Ainsi vous pouvez stationner votre
E-MEHARI, non branchée donc sans aucune
consommation électrique, pendant plusieurs
semaines voire plusieurs mois.
Quand la batterie LMP
® est complètement
déchargée, la batterie 12V peut être
endommagée ce qui peut nécessiter son
remplacement.
1

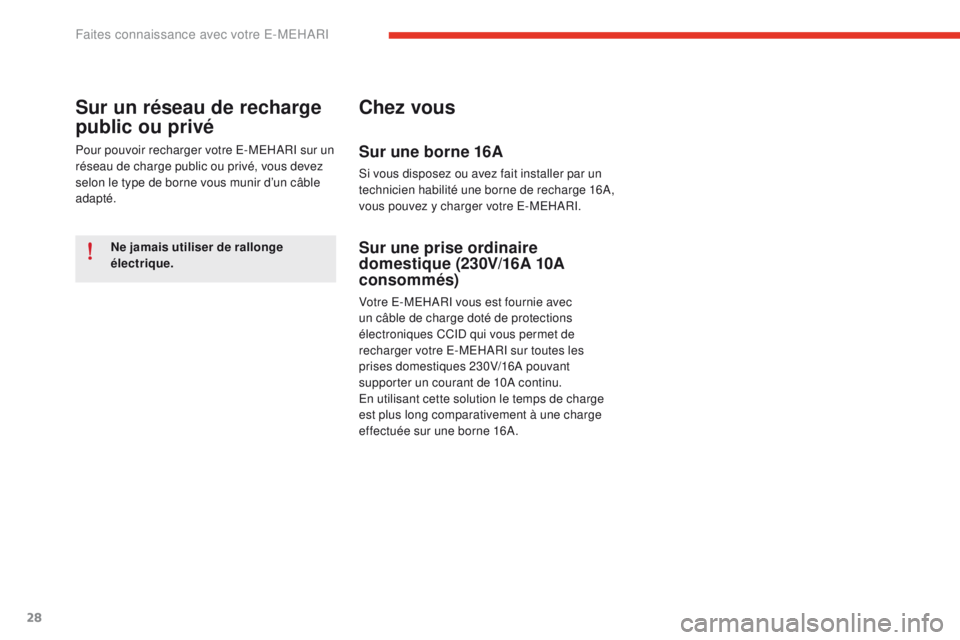

Faites connaissance avec votre E-MEHARI

28
Ne jamais utiliser de rallonge
électrique.
Sur un réseau de recharge
public ou privé
Pour pouvoir recharger votre E-MEHARI sur un
réseau de charge public ou privé, vous devez
selon le type de borne vous munir d’un câble
adapté.
Chez vous
Sur une borne 16A
Si vous disposez ou avez fait installer par un
technicien habilité une borne de recharge 16A,
vous pouvez y charger votre E-MEHARI.
Sur une prise ordinaire
domestique (230V/16A 10A
consommés)
Votre E-MEHARI vous est fournie avec
un câble de charge doté de protections
électroniques CCID qui vous permet de
recharger votre E-MEHARI sur toutes les
prises domestiques 230V/16A pouvant
supporter un courant de 10A continu.
En utilisant cette solution le temps de charge
est plus long comparativement à une charge
effectuée sur une borne 16A.
Faites connaissance avec votre E-MEHARI
