Page 31 of 85
29

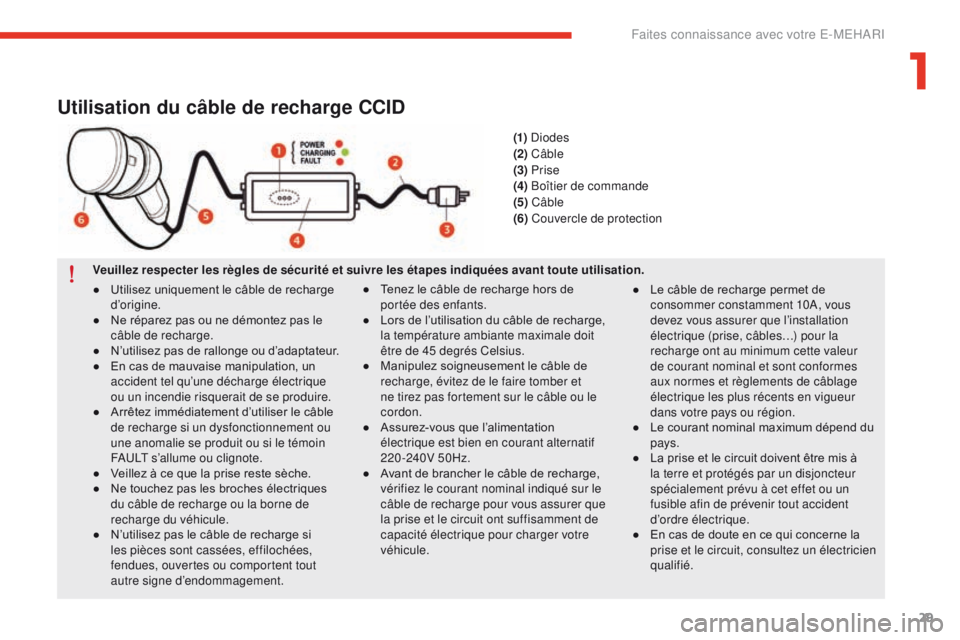

Utilisation du câble de recharge CCID
Veuillez respecter les règles de sécurité et suivre les étapes indiquées avant toute utilisation.●
T
enez le câble de recharge hors de
portée des enfants.
●
L
ors de l’utilisation du câble de recharge,
la température ambiante maximale doit
être de 45 degrés Celsius.
●
M
anipulez soigneusement le câble de
recharge, évitez de le faire tomber et
ne tirez pas fortement sur le câble ou le
cordon.
●
A
ssurez-vous que l’alimentation
électrique est bien en courant alternatif
220-240V 50Hz.
●
A
vant de brancher le câble de recharge,
vérifiez le courant nominal indiqué sur le
câble de recharge pour vous assurer que
la prise et le circuit ont suffisamment de
capacité électrique pour charger votre
véhicule.
●
U
tilisez uniquement le câble de recharge
d’origine.
●
N
e réparez pas ou ne démontez pas le
câble de recharge.
●
N
’utilisez pas de rallonge ou d’adaptateur.
●
E
n cas de mauvaise manipulation, un
accident tel qu’une décharge électrique
ou un incendie risquerait de se produire.
●
A
rrêtez immédiatement d’utiliser le câble
de recharge si un dysfonctionnement ou
une anomalie se produit ou si le témoin
FAULT s’allume ou clignote.
●
V
eillez à ce que la prise reste sèche.
●
N
e touchez pas les broches électriques
du câble de recharge ou la borne de
recharge du véhicule.
●
N
’utilisez pas le câble de recharge si
les pièces sont cassées, effilochées,
fendues, ouvertes ou comportent tout
autre signe d’endommagement. ●
L
e câble de recharge permet de
consommer constamment 10A, vous
devez vous assurer que l’installation
électrique (prise, câbles…) pour la
recharge ont au minimum cette valeur
de courant nominal et sont conformes
aux normes et règlements de câblage
électrique les plus récents en vigueur
dans votre pays ou région.
●
L
e courant nominal maximum dépend du
pays.
●
L
a prise et le circuit doivent être mis à
la terre et protégés par un disjoncteur
spécialement prévu à cet effet ou un
fusible afin de prévenir tout accident
d’ordre électrique.
●
E
n cas de doute en ce qui concerne la
prise et le circuit, consultez un électricien
qualifié.
(1)
Diodes
(2) Câble
(3) Prise
(4) Boîtier de commande
(5) Câble
(6) Couvercle de protection
1
Faites connaissance avec votre E-MEHARI
Page 32 of 85
30

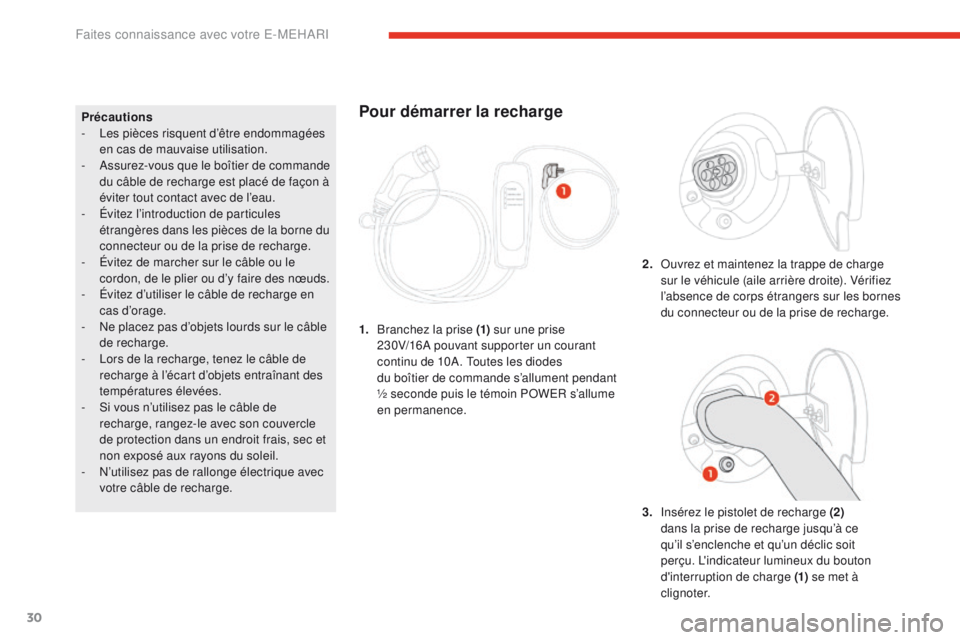

Précautions
- Les pièces risquent d’être endommagées
en cas de mauvaise utilisation.
-
A
ssurez-vous que le boîtier de commande
du câble de recharge est placé de façon à
éviter tout contact avec de l’eau.
-
É
vitez l’introduction de particules
étrangères dans les pièces de la borne du
connecteur ou de la prise de recharge.
-
É
vitez de marcher sur le câble ou le
cordon, de le plier ou d’y faire des nœuds.
-
É
vitez d’utiliser le câble de recharge en
cas d’orage.
-
N
e placez pas d’objets lourds sur le câble
de recharge.
-
L
ors de la recharge, tenez le câble de
recharge à l’écart d’objets entraînant des
températures élevées.
-
S
i vous n’utilisez pas le câble de
recharge, rangez-le avec son couvercle
de protection dans un endroit frais, sec et
non exposé aux rayons du soleil.
-
N
’utilisez pas de rallonge électrique avec
votre câble de recharge.Pour démarrer la recharge
3. Insérez le pistolet de recharge (2)
dans la prise de recharge jusqu’à ce
qu’il s’enclenche et qu’un déclic soit
perçu. L'indicateur lumineux du bouton
d'interruption de charge (1) se met à
clignoter.
1.
B
ranchez la prise (1)
sur une prise
230V/16A pouvant supporter un courant
continu de 10A. Toutes les diodes
du boîtier de commande s’allument pendant
½ seconde puis le témoin POWER s’allume
en permanence. 2.
O
uvrez et maintenez la trappe de charge
sur le véhicule (aile arrière droite). Vérifiez
l’absence de corps étrangers sur les bornes
du connecteur ou de la prise de recharge.
Faites connaissance avec votre E-MEHARI
Page 33 of 85
31

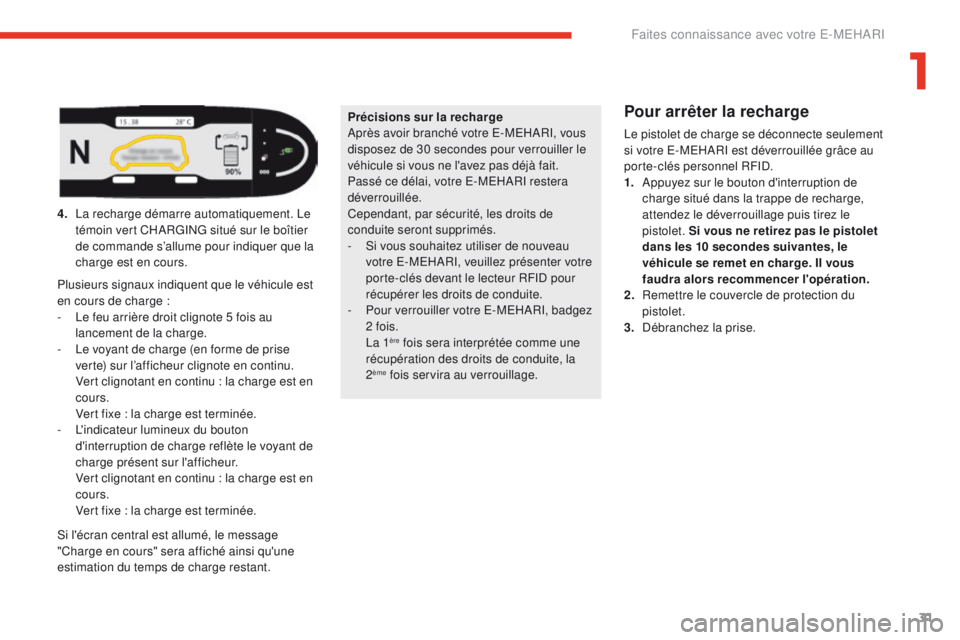

Précisions sur la recharge
Après avoir branché votre E-MEHARI, vous
disposez de 30 secondes pour verrouiller le
véhicule si vous ne l'avez pas déjà fait.
Passé ce délai, votre E-MEHARI restera
déverrouillée.
Cependant, par sécurité, les droits de
conduite seront supprimés.
-
S
i vous souhaitez utiliser de nouveau
votre E-MEHARI, veuillez présenter votre
porte-clés devant le lecteur RFID pour
récupérer les droits de conduite.
-
P
our verrouiller votre E-MEHARI, badgez
2 fois.
L
a 1
ère fois sera interprétée comme une
récupération des droits de conduite, la
2
ème fois servira au verrouillage.
Pour arrêter la recharge
Le pistolet de charge se déconnecte seulement
si votre E-MEHARI est déverrouillée grâce au
porte-clés personnel RFID.
1.
A
ppuyez sur le bouton d'interruption de
charge situé dans la trappe de recharge,
attendez le déverrouillage puis tirez le
pistolet. Si vous ne retirez pas le pistolet
dans les 10 secondes suivantes, le
véhicule se remet en charge. Il vous
faudra alors recommencer l'opération.
2.
R
emettre le couvercle de protection du
pistolet.
3.
D
ébranchez la prise.
4.
L
a recharge démarre automatiquement. Le
témoin vert CHARGING situé sur le boîtier
de commande s’allume pour indiquer que la
charge est en cours.
Plusieurs signaux indiquent que le véhicule est
en cours de charge :
-
L
e feu arrière droit clignote 5 fois au
lancement de la charge.
-
L
e voyant de charge (en forme de prise
verte) sur l’afficheur clignote en continu.
V
ert clignotant en continu : la charge est en
cours.
V
ert fixe : la charge est terminée.
-
L
'indicateur lumineux du bouton
d'interruption de charge reflète le voyant de
charge présent sur l'afficheur.
V
ert clignotant en continu : la charge est en
cours.
V
ert fixe : la charge est terminée.
Si l'écran central est allumé, le message
"Charge en cours" sera affiché ainsi qu'une
estimation du temps de charge restant.
1
Faites connaissance avec votre E-MEHARI
Page 34 of 85
32

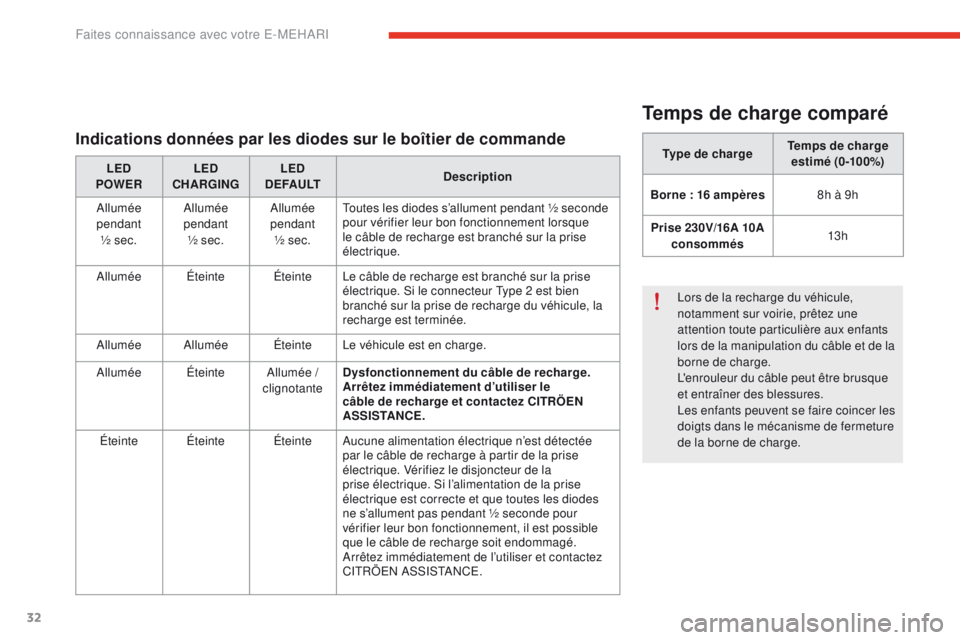

Temps de charge comparé
Type de chargeTemps de charge
estimé (0-100%)
Borne : 16
ampères 8h à 9h
Prise 230V/16A 10A consommés 13 h
Lors de la recharge du véhicule,
notamment sur voirie, prêtez une
attention toute particulière aux enfants
lors de la manipulation du câble et de la
borne de charge.
L'enrouleur du câble peut être brusque
et entraîner des blessures.
Les enfants peuvent se faire coincer les
doigts dans le mécanisme de fermeture
de la borne de charge.Indications données par les diodes sur le boîtier de commande
LED
POWER LED
CHARGING LED
DEFAULT Description
Allumée pendant ½
sec. Allumée
pendant ½
sec.Allumée
pendant ½
sec.Toutes les diodes s’allument pendant ½ seconde
pour vérifier leur bon fonctionnement lorsque
le câble de recharge est branché sur la prise
électrique.
Allumée Éteinte Éteinte Le câble de recharge est branché sur la prise
électrique. Si le connecteur Type 2 est bien
branché sur la prise de recharge du véhicule, la
recharge est terminée.
Allumée Allumée ÉteinteLe véhicule est en charge.
Allumée ÉteinteAllumée /
clignotante Dysfonctionnement du câble de recharge.
Arrêtez immédiatement d’utiliser le
câble de recharge et contactez CITRÖEN
A S S I S TA N C E .
Éteinte Éteinte Éteinte Aucune alimentation électrique n’est détectée
par le câble de recharge à partir de la prise
électrique. Vérifiez le disjoncteur de la
prise électrique. Si l’alimentation de la prise
électrique est correcte et que toutes les diodes
ne s’allument pas pendant ½ seconde pour
vérifier leur bon fonctionnement, il est possible
que le câble de recharge soit endommagé.
Arrêtez immédiatement de l’utiliser et contactez
CITRÖEN ASSISTANCE.
Faites connaissance avec votre E-MEHARI
Page 35 of 85
33

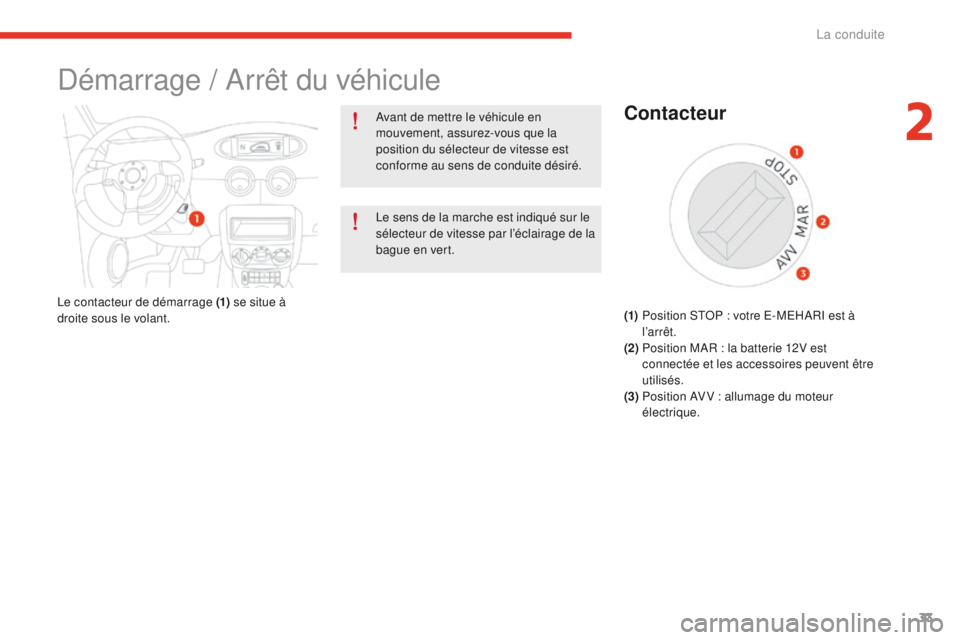

Démarrage / Arrêt du véhicule
Avant de mettre le véhicule en
mouvement, assurez-vous que la
position du sélecteur de vitesse est
conforme au sens de conduite désiré.
Le sens de la marche est indiqué sur le
sélecteur de vitesse par l’éclairage de la
bague en vert.
Le contacteur de démarrage (1) se situe à
droite sous le volant.Contacteur
(1) Position STOP : votre E-MEHARI est à
l ’ar rêt .
(2)
P
osition MAR : la batterie 12V est
connectée et les accessoires peuvent être
utilisés.
(3)
P
osition AV V : allumage du moteur
électrique.
2
La conduite
Page 36 of 85
34
Votre E-MEHARI est un véhicule
électrique silencieux.
Votre E-MEHARI n’émet aucun bruit
lors de la mise en marche de son
moteur électrique.
Pour toute manœuvre : veuillez
prêter une attention accrue a votre
environnement, tout particulièrement
aux piétons, cyclistes et aux autres
engins roulants sur la chaussée.

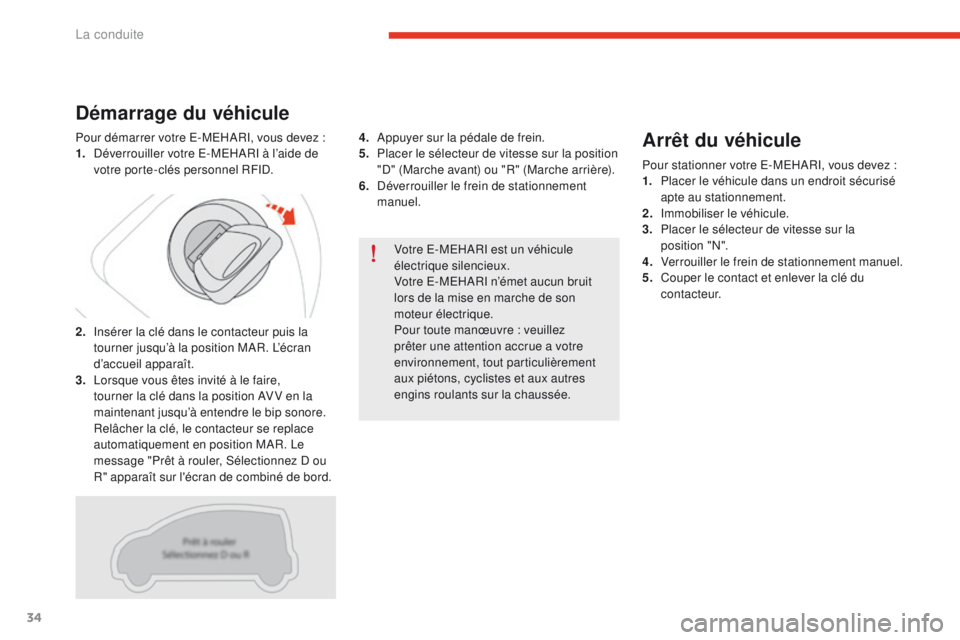

Démarrage du véhicule
Pour démarrer votre E-MEHARI, vous devez :
1. D éverrouiller votre E-MEHARI à l’aide de
votre porte-clés personnel RFID.
2.
I
nsérer la clé dans le contacteur puis la
tourner jusqu’à la position MAR. L’écran
d’accueil apparaît.
3.
L
orsque vous êtes invité à le faire,
tourner la clé dans la position AV V en la
maintenant jusqu’à entendre le bip sonore.
Relâcher la clé, le contacteur se replace
automatiquement en position MAR. Le
message "Prêt à rouler, Sélectionnez D ou
R" apparaît sur l'écran de combiné de bord. 4. A
ppuyer sur la pédale de frein.
5. P lacer le sélecteur de vitesse sur la position
"D" (Marche avant) ou "R" (Marche arrière).
6.
D
éverrouiller le frein de stationnement
manuel.Arrêt du véhicule
Pour stationner votre E-MEHARI, vous devez :
1. P lacer le véhicule dans un endroit sécurisé
apte au stationnement.
2.
Imm
obiliser le véhicule.
3.
P
lacer le sélecteur de vitesse sur la
position
"N".
4.
V
errouiller le frein de stationnement manuel.
5.
C
ouper le contact et enlever la clé du
contacteur.
La conduite
Page 37 of 85
35

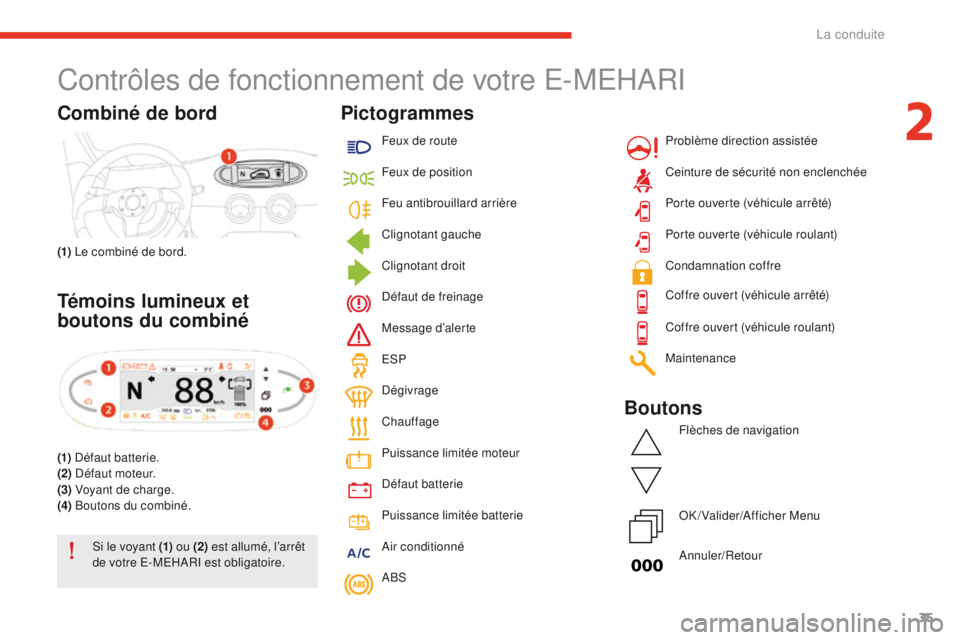

Contrôles de fonctionnement de votre E-MEHARI
Combiné de bord
(1) Le combiné de bord.
Témoins lumineux et
boutons du combiné
(1) Défaut batterie.
(2) Défaut moteur.
(3) Voyant de charge.
(4) Boutons du combiné.
Si le voyant (1) ou (2) est allumé, l’arrêt
de votre E-MEHARI est obligatoire.
Pictogrammes
Feux de route
F eux
de
position
Feu
antibrouillard
arrière
Clignotant
gauche
Clignotant
droit
Défaut
de
freinage
Message
d’alerte
ESP
Dégivrage
Chauffage
Puissance
limitée
moteur
Défaut
batterie
Puissance
limitée
batterie Condamnation coffre
Air
conditionné
ABS Problème
direction assistée
Ceinture
de
sécurité
non
enclenchée
Porte
ouverte (véhicule arrêté)
Porte
ouverte (véhicule roulant)
Coffre ouvert (véhicule arrêté)
Coffre ouvert (véhicule roulant)
Maintenance
Boutons
Flèches de navigation
OK/Valider/Afficher Menu
Annuler/Retour
2
La conduite
Page 38 of 85
36

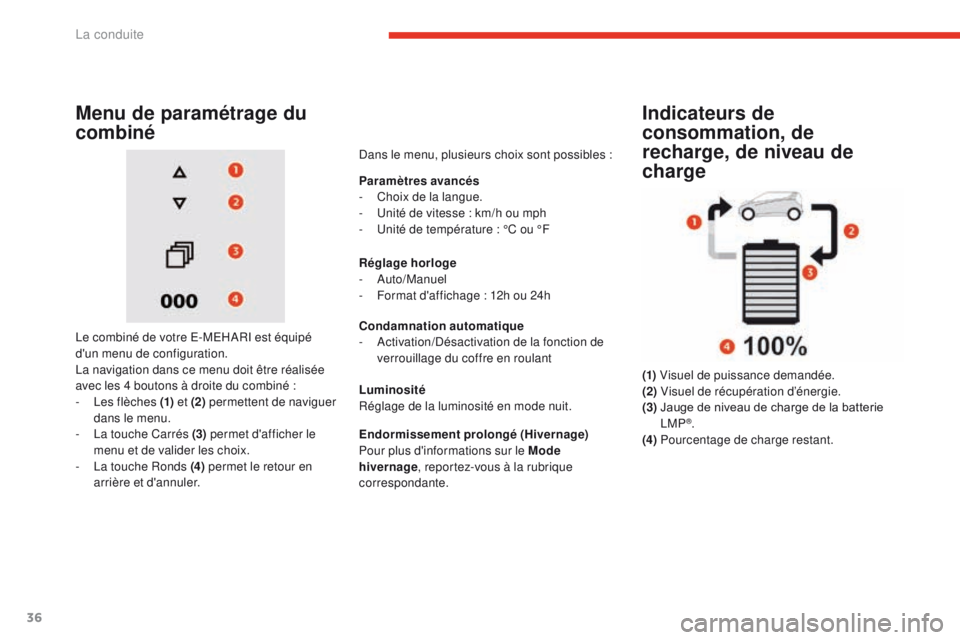

Indicateurs de
consommation, de
recharge, de niveau de
charge
(1) Visuel de puissance demandée.
(2) Visuel de récupération d’énergie.
(3)
J
auge de niveau de charge de la batterie
LMP
®.
(4) Pourcentage de charge restant.
Menu de paramétrage du
combiné
Le combiné de votre E-MEHARI est équipé
d'un menu de configuration.
La navigation dans ce menu doit être réalisée
avec les 4 boutons à droite du combiné :
-
L
es flèches (1) et (2) permettent de naviguer
dans le menu.
-
L
a touche Carrés (3) permet d'afficher le
menu et de valider les choix.
-
L
a touche Ronds (4) permet le retour en
arrière et d'annuler. Dans le menu, plusieurs choix sont possibles :
Paramètres avancés
-
C
hoix de la langue.
-
U
nité de vitesse : km/h ou mph
-
U
nité de température : °C ou °F
Réglage horloge
-
Auto/Manuel
-
F
ormat d'affichage : 12h ou 24h
Condamnation automatique
- A ctivation/Désactivation de la fonction de
verrouillage du coffre en roulant
Luminosité
Réglage de la luminosité en mode nuit.
Endormissement prolongé (Hivernage)
Pour plus d'informations sur le Mode
hivernage , reportez-vous à la rubrique
correspondante.
La conduite
Page 39 of 85
37

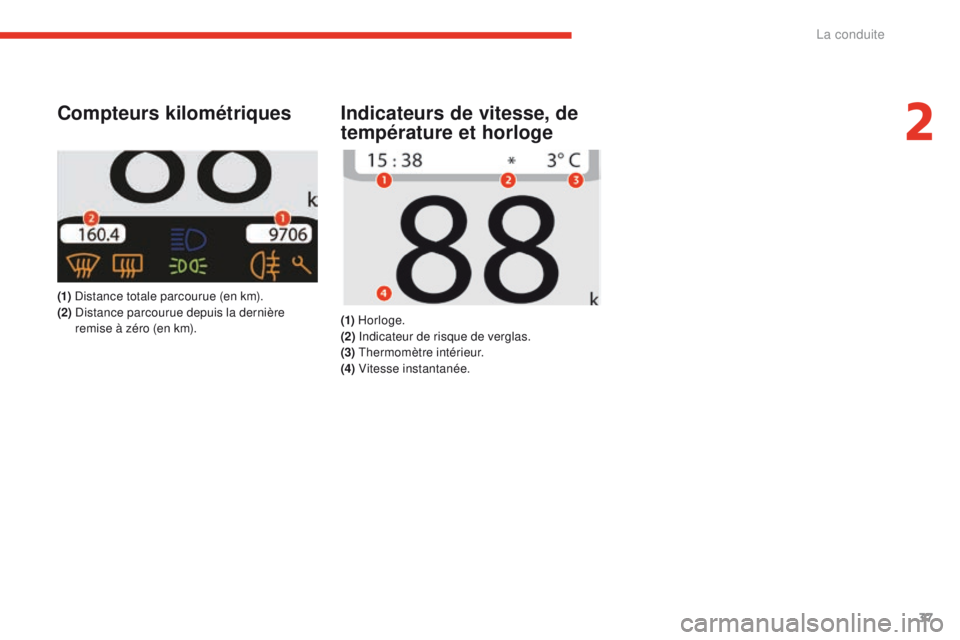

Compteurs kilométriques
(1) Distance totale parcourue (en km).
(2)
D istance parcourue depuis la dernière
remise à zéro (en
km).
Indicateurs de vitesse, de
température et horloge
(1) Horloge.
(2) Indicateur de risque de verglas.
(3) Thermomètre intérieur.
(4) Vitesse instantanée.
2
La conduite
Page 40 of 85
38

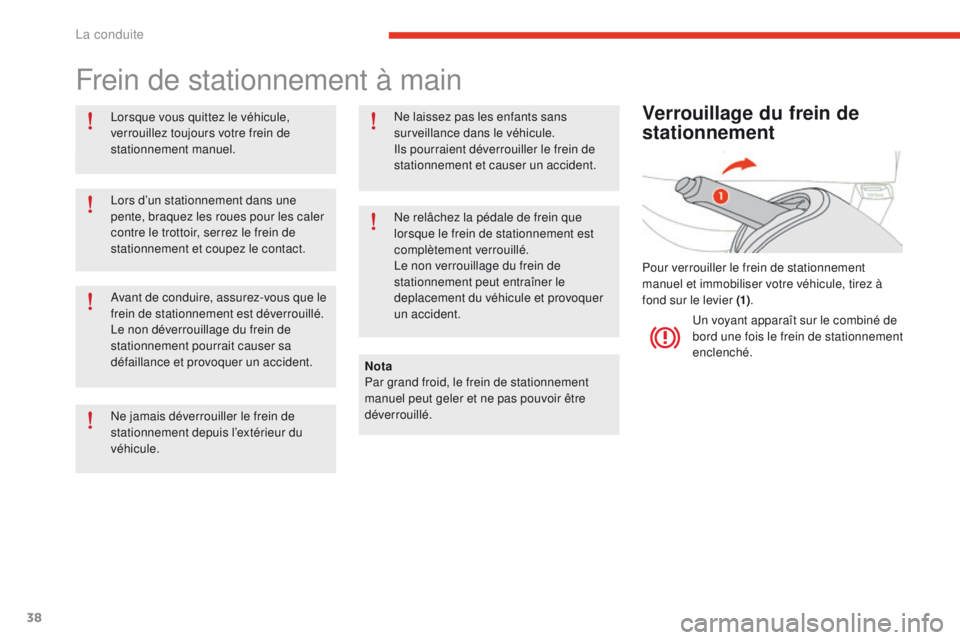

Frein de stationnement à main
Lorsque vous quittez le véhicule,
verrouillez toujours votre frein de
stationnement manuel.Nota
Par grand froid, le frein de stationnement
manuel peut geler et ne pas pouvoir être
déverrouillé.
Lors d’un stationnement dans une
pente, braquez les roues pour les caler
contre le trottoir, serrez le frein de
stationnement et coupez le contact.
Avant de conduire, assurez-vous que le
frein de stationnement est déverrouillé.
Le non déverrouillage du frein de
stationnement pourrait causer sa
défaillance et provoquer un accident.
Ne jamais déverrouiller le frein de
stationnement depuis l’extérieur du
véhicule. Ne laissez pas les enfants sans
surveillance dans le véhicule.
Ils pourraient déverrouiller le frein de
stationnement et causer un accident.
Ne relâchez la pédale de frein que
lorsque le frein de stationnement est
complètement verrouillé.
Le non verrouillage du frein de
stationnement peut entraîner le
deplacement du véhicule et provoquer
un accident.Verrouillage du frein de
stationnement
Pour verrouiller le frein de stationnement
manuel et immobiliser votre véhicule, tirez à
fond sur le levier (1)
.
Un voyant apparaît sur le combiné de
bord une fois le frein de stationnement
enclenché.
La conduite
