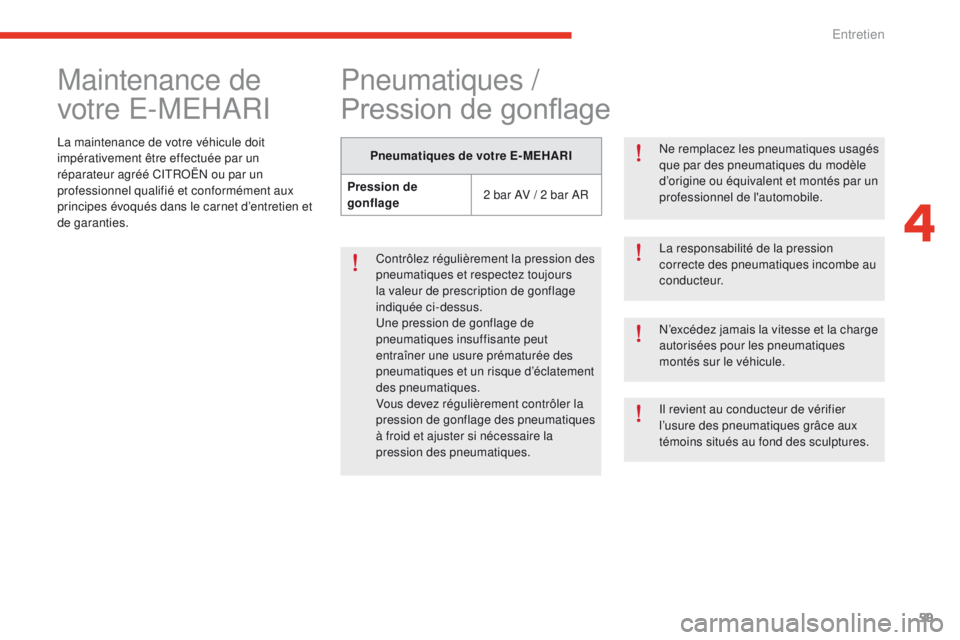

Maintenance de
votre E-MEHARI
La maintenance de votre véhicule doit
impérativement être effectuée par un
réparateur agréé CITROËN ou par un
professionnel qualifié et conformément aux
principes évoqués dans le carnet d’entretien et
de garanties.
Pneumatiques /
Pression de gonflage
Pneumatiques de votre E-MEHARI
Pression de
gonflage 2 bar AV / 2 bar AR
Contrôlez régulièrement la pression des
pneumatiques et respectez toujours
la valeur de prescription de gonflage
indiquée ci-dessus.
Une pression de gonflage de
pneumatiques insuffisante peut
entraîner une usure prématurée des
pneumatiques et un risque d’éclatement
des pneumatiques.
Vous devez régulièrement contrôler la
pression de gonflage des pneumatiques
à froid et ajuster si nécessaire la
pression des pneumatiques. Ne remplacez les pneumatiques usagés
que par des pneumatiques du modèle
d’origine ou équivalent et montés par un
professionnel de l'automobile.
La responsabilité de la pression
correcte des pneumatiques incombe au
c o n d u c t e u r.
N’excédez jamais la vitesse et la charge
autorisées pour les pneumatiques
montés sur le véhicule.
Il revient au conducteur de vérifier
l’usure des pneumatiques grâce aux
témoins situés au fond des sculptures.
4
Entretien

60
Ne jamais laver le compartiment
moteur, la prise de charge et la
batterie de traction au nettoyeur haute
pression

: risque d’endommagement du
circuit électrique.
Ne jamais laver le véhicule lorsque
celui-ci est en charge
: risque de chocs
électriques pouvant entraîner la mort.
Le nettoyage par utilisation régulière
de station de lavage à haute pression
équipée de brosses rotatives est
déconseillé.

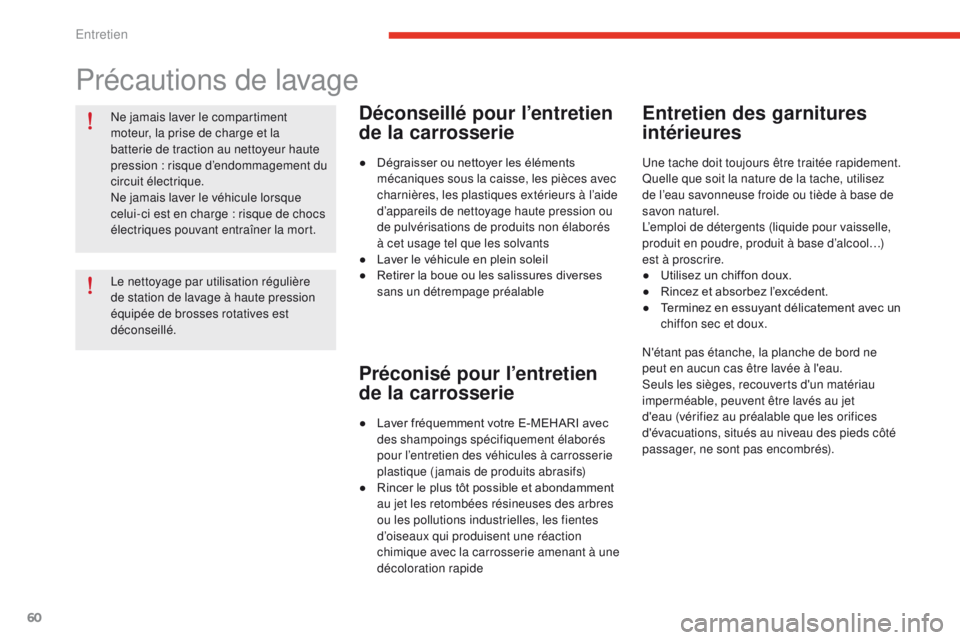

Précautions de lavage
Déconseillé pour l’entretien
de la carrosserie
● Dégraisser ou nettoyer les éléments mécaniques sous la caisse, les pièces avec
charnières, les plastiques extérieurs à l’aide
d’appareils de nettoyage haute pression ou
de pulvérisations de produits non élaborés
à cet usage tel que les solvants
●

L
aver le véhicule en plein soleil
●

R
etirer la boue ou les salissures diverses
sans un détrempage préalable
Préconisé pour l’entretien
de la carrosserie
● Laver fréquemment votre E-MEHARI avec des shampoings spécifiquement élaborés
pour l’entretien des véhicules à carrosserie
plastique ( jamais de produits abrasifs)
●

R
incer le plus tôt possible et abondamment
au jet les retombées résineuses des arbres
ou les pollutions industrielles, les fientes
d’oiseaux qui produisent une réaction
chimique avec la carrosserie amenant à une
décoloration rapide
Entretien des garnitures
intérieures
Une tache doit toujours être traitée rapidement.
Quelle que soit la nature de la tache, utilisez
de l’eau savonneuse froide ou tiède à base de
savon naturel.
L’emploi de détergents (liquide pour vaisselle,
produit en poudre, produit à base d’alcool…)
est à proscrire.
●

U
tilisez un chiffon doux.
●

R
incez et absorbez l’excédent.
●

T
erminez en essuyant délicatement avec un
chiffon sec et doux.
N'étant pas étanche, la planche de bord ne
peut en aucun cas être lavée à l'eau.
Seuls les sièges, recouverts d'un matériau
imperméable, peuvent être lavés au jet
d'eau (vérifiez au préalable que les orifices
d'évacuations, situés au niveau des pieds côté
passager, ne sont pas encombrés).
Entretien

61

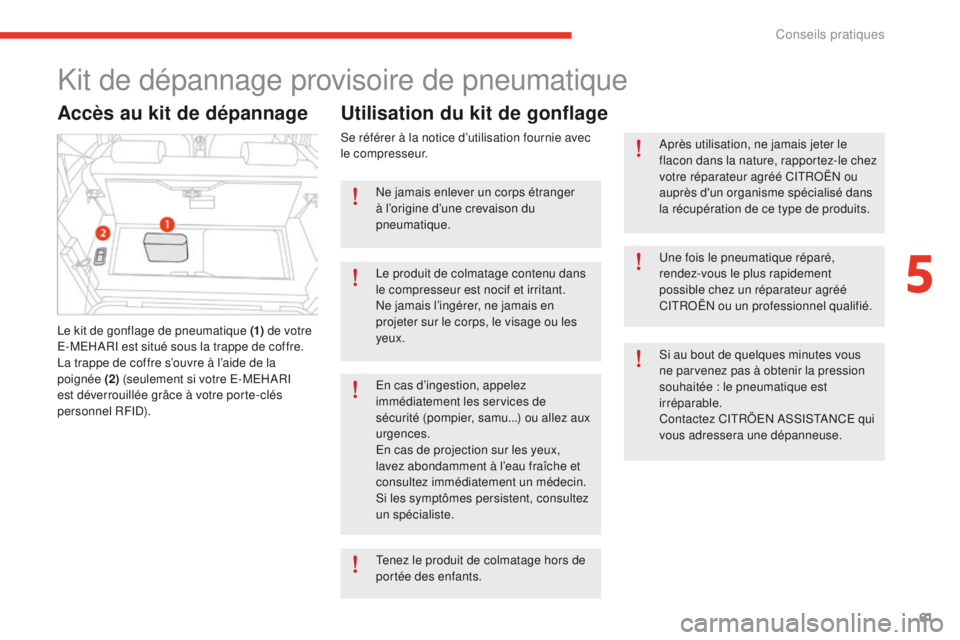

Kit de dépannage provisoire de pneumatique
Accès au kit de dépannage
Le kit de gonflage de pneumatique (1) de votre
E-MEHARI est situé sous la trappe de coffre.
La trappe de coffre s’ouvre à l’aide de la
poignée (2) (seulement si votre E-MEHARI
est déverrouillée grâce à votre porte-clés
personnel RFID). Ne jamais enlever un corps étranger
à l’origine d’une crevaison du
pneumatique.
Le produit de colmatage contenu dans
le compresseur est nocif et irritant.
Ne jamais l’ingérer, ne jamais en
projeter sur le corps, le visage ou les
yeux.
En cas d’ingestion, appelez
immédiatement les services de
sécurité (pompier, samu...) ou allez aux
urgences.
En cas de projection sur les yeux,
lavez abondamment à l’eau fraîche et
consultez immédiatement un médecin.
Si les symptômes persistent, consultez
un spécialiste.
Tenez le produit de colmatage hors de
portée des enfants.
Utilisation du kit de gonflage
Se référer à la notice d’utilisation fournie avec
le compresseur.
Après utilisation, ne jamais jeter le
flacon dans la nature, rapportez-le chez
votre réparateur agréé CITROËN ou
auprès d'un organisme spécialisé dans
la récupération de ce type de produits.
Une fois le pneumatique réparé,
rendez-vous le plus rapidement
possible chez un réparateur agréé
CITROËN ou un professionnel qualifié.
Si au bout de quelques
minutes vous
ne parvenez pas à obtenir la pression
souhaitée
: le pneumatique est
irréparable.
Contactez CITRÖEN ASSISTANCE qui
vous adressera une dépanneuse.
5
Conseils pratiques

62

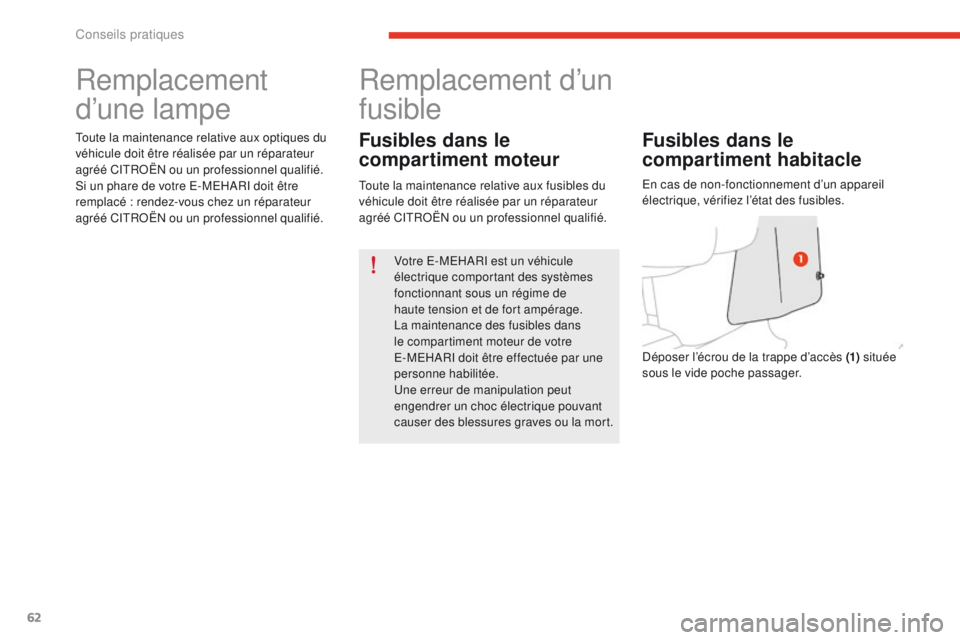

Remplacement
d’une lampe
Toute la maintenance relative aux optiques du
véhicule doit être réalisée par un réparateur
agréé CITROËN ou un professionnel qualifié.
Si un phare de votre E-MEHARI doit être
remplacé : rendez-vous chez un réparateur
agréé CITROËN ou un professionnel qualifié.
Remplacement d’un
fusible
Fusibles dans le
compartiment moteur
Votre E-MEHARI est un véhicule
électrique comportant des systèmes
fonctionnant sous un régime de
haute tension et de fort ampérage.
La maintenance des fusibles dans
le compartiment moteur de votre
E-MEHARI doit être effectuée par une
personne habilitée.
Une erreur de manipulation peut
engendrer un choc électrique pouvant
causer des blessures graves ou la mort.
Toute la maintenance relative aux fusibles du
véhicule doit être réalisée par un réparateur
agréé CITROËN ou un professionnel qualifié.
Fusibles dans le
compartiment habitacle
Déposer l’écrou de la trappe d’accès (1)
située
sous le vide poche passager. En cas de non-fonctionnement d’un appareil
électrique, vérifiez l’état des fusibles.
Conseils pratiques

63

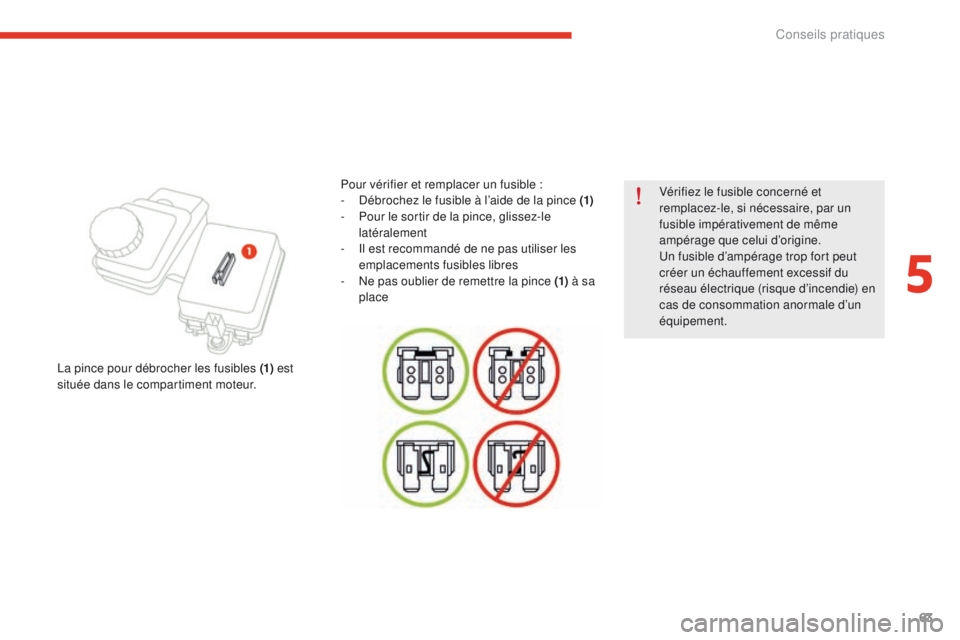

Vérifiez le fusible concerné et
remplacez-le, si nécessaire, par un
fusible impérativement de même
ampérage que celui d’origine.
Un fusible d’ampérage trop fort peut
créer un échauffement excessif du
réseau électrique (risque d’incendie) en
cas de consommation anormale d’un
équipement.
Pour vérifier et remplacer un fusible

:
-
D
ébrochez le fusible à l’aide de la pince (1)
-

P

our le sortir de la pince, glissez-le
latéralement
-

I

l est recommandé de ne pas utiliser les
emplacements fusibles libres
-

N

e pas oublier de remettre la pince (1) à sa
place
La pince pour débrocher les fusibles (1) est
située dans le compartiment moteur.
5
Conseils pratiques

64

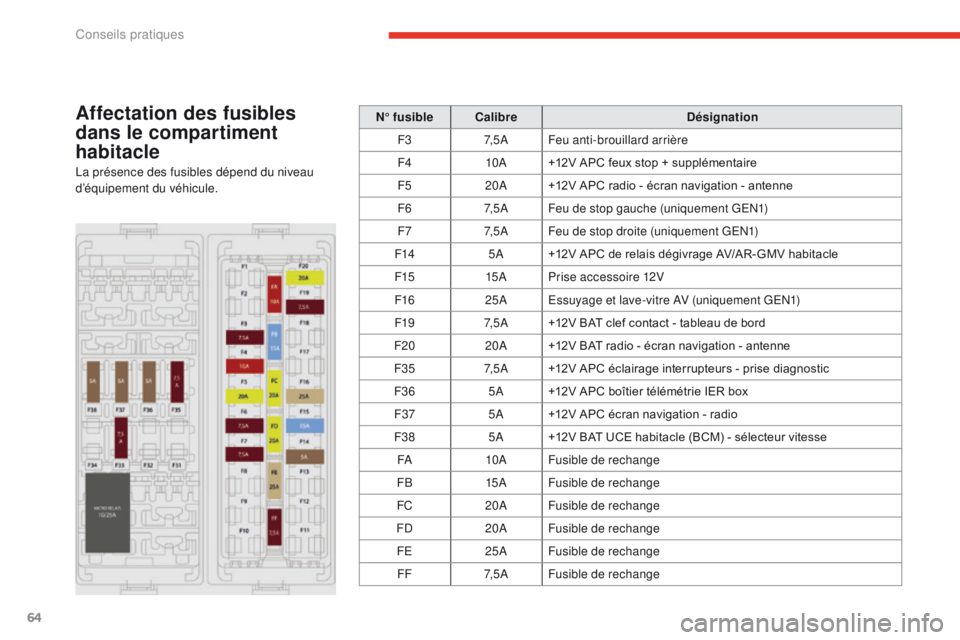

Affectation des fusibles
dans le compartiment
habitacle
La présence des fusibles dépend du niveau
d’équipement du véhicule.N° fusible
Calibre Désignation
F3 7, 5 AFeu anti-brouillard arrière
F4 10A+12V APC feux stop + supplémentaire
F5 20A+12V APC radio - écran navigation - antenne
F6 7, 5 AFeu de stop gauche (uniquement GEN1)
F7 7, 5 AFeu de stop droite (uniquement GEN1)
F14 5A+12V APC de relais dégivrage AV/AR-GMV habitacle
F15 15APrise accessoire 12V
F16 25AEssuyage et lave-vitre AV (uniquement GEN1)
F19 7, 5 A+12V BAT clef contact - tableau de bord
F20 20A+12V BAT radio - écran navigation - antenne
F35 7, 5 A+12V APC éclairage interrupteurs - prise diagnostic
F36 5A+12V APC boîtier télémétrie IER box
F37 5A+12V APC écran navigation - radio
F38 5A+12V BAT UCE habitacle (BCM) - sélecteur vitesse
FA 10AFusible de rechange
FB 15AFusible de rechange
FC 20AFusible de rechange
FD 20AFusible de rechange
FE 25AFusible de rechange
FF 7, 5 AFusible de rechange
Conseils pratiques

65
Activer le mode hivernage
Temps d’hivernage maximum
selon le niveau de la batterie
En hivernage, l'autodécharge de la batterie est
comprise entre 0,5% et 1% par jour.
Le temps d'hivernage maximum selon le niveau
de la batterie est donc :
100% : 4 mois
75% - 99% : 3 mois
50% - 74% : 2 mois
25% - 49% : 1 moisVous ne pouvez pas mettre votre
E-MEHARI en hivernage à moins de
25% de batterie.
1.
D
éverrouillez votre véhicule et débranchez
la prise de charge.
2.
T
ournez la clé de contact au premier cran,
l’écran s’affiche alors comme cela :
3.
P
ressez le bouton de réglage (1)
situé à
droite de l'écran. L'écran affiche différents
choix possible.
4.
S
électionnez "Endormissement prolongé" à
l'aide des flèches.
5.
P
ressez le bouton de réglage et maintenez-
le enfoncé pendant 5 secondes.
6.
L

'écran affiche que l'hivernage est en cours
de préparation.
7.
C

oupez le contact. L'entrée en mode
hivernage est confirmée. L'afficheur s'éteint au bout de 30 secondes.
Quand la procédure est activée, votre
E- MEHARI ne peut plus être verrouillée ou
déverrouillée.
En cas d'hivernage de longue durée,
afin de prolonger la durée de vie de la
batterie accessoire 12 V, vous pouvez
la retirer ou débrancher sa cosse (-).
Mode hivernage
Le mode hivernage permet de réduire au
minimum la consommation d’énergie de la
batterie.
Ainsi vous pouvez stationner votre
E-MEHARI, non branchée donc sans aucune
consommation électrique, pendant plusieurs
semaines voire plusieurs mois.
La désactivation du mode hivernage prend
4h et est suivie du temps de recharge (durée
maximale de 8 à 13h).
5
Conseils pratiques

66

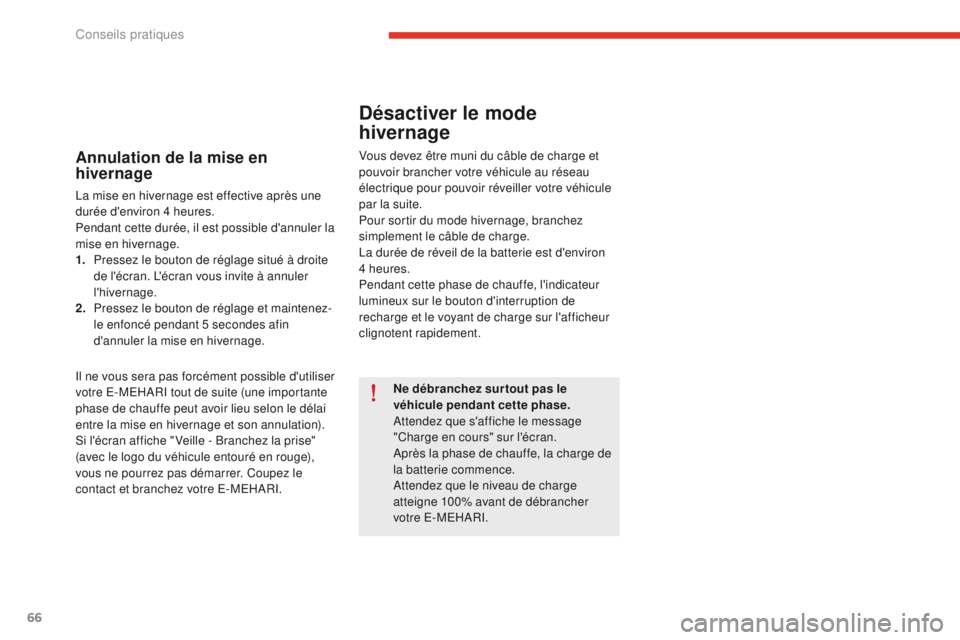

Annulation de la mise en
hivernage
La mise en hivernage est effective après une
durée d'environ 4 heures.
Pendant cette durée, il est possible d'annuler la
mise en hivernage.
1.
P
ressez le bouton de réglage situé à droite
de l'écran. L'écran vous invite à annuler
l'hivernage.
2.
P

ressez le bouton de réglage et maintenez-
le enfoncé pendant 5 secondes afin
d'annuler la mise en hivernage.
Désactiver le mode
hivernage
Vous devez être muni du câble de charge et
pouvoir brancher votre véhicule au réseau
électrique pour pouvoir réveiller votre véhicule
par la suite.
Pour sortir du mode hivernage, branchez
simplement le câble de charge.
La durée de réveil de la batterie est d'environ
4 heures.
Pendant cette phase de chauffe, l'indicateur
lumineux sur le bouton d'interruption de
recharge et le voyant de charge sur l'afficheur
clignotent rapidement.
Ne débranchez sur tout pas le
véhicule pendant cette phase.
Attendez que s'affiche le message
"Charge en cours" sur l'écran.
Après la phase de chauffe, la charge de
la batterie commence.
Attendez que le niveau de charge
atteigne 100% avant de débrancher
votre E-MEHARI.
Il ne vous sera pas forcément possible d'utiliser
votre E-MEHARI tout de suite (une importante
phase de chauffe peut avoir lieu selon le délai
entre la mise en hivernage et son annulation).
Si l'écran affiche " Veille - Branchez la prise"
(avec le logo du véhicule entouré en rouge),
vous ne pourrez pas démarrer. Coupez le
contact et branchez votre E-MEHARI.
Conseils pratiques

67

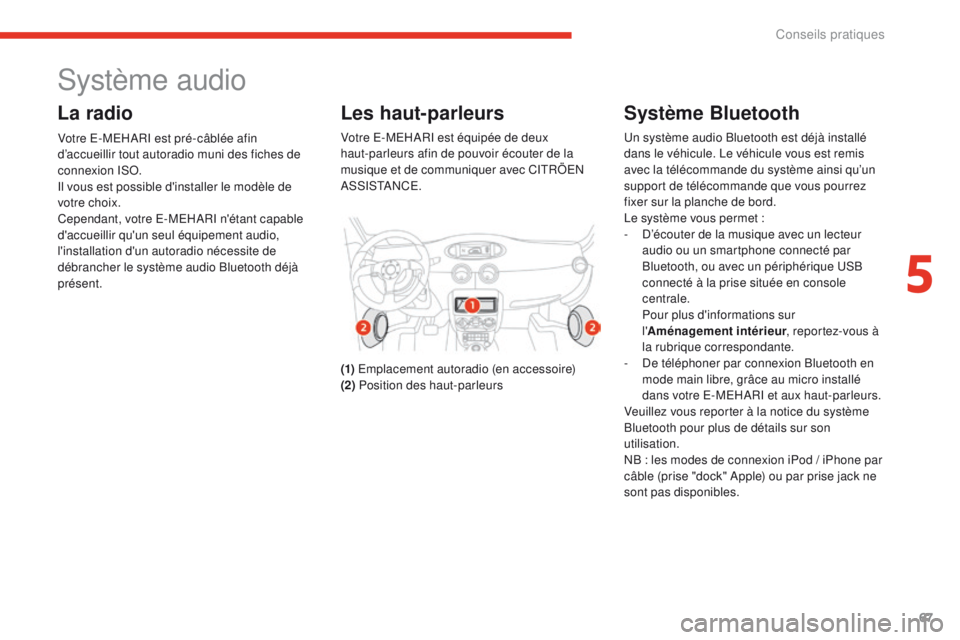

Système audio
La radio
Votre E-MEHARI est pré-câblée afin
d’accueillir tout autoradio muni des fiches de
connexion ISO.
Il vous est possible d'installer le modèle de
votre choix.
Cependant, votre E-MEHARI n'étant capable
d'accueillir qu'un seul équipement audio,
l'installation d'un autoradio nécessite de
débrancher le système audio Bluetooth déjà
présent.
Les haut-parleurs
Votre E-MEHARI est équipée de deux
haut-parleurs afin de pouvoir écouter de la
musique et de communiquer avec CITRÖEN
ASSISTANCE.
(1) Emplacement autoradio (en accessoire)
(2) Position des haut-parleurs
Système Bluetooth
Un système audio Bluetooth est déjà installé
dans le véhicule. Le véhicule vous est remis
avec la télécommande du système ainsi qu’un
support de télécommande que vous pourrez
fixer sur la planche de bord.
Le système vous permet :
-

D
’écouter de la musique avec un lecteur
audio ou un smartphone connecté par
Bluetooth, ou avec un périphérique USB
connecté à la prise située en console
centrale.
P

our plus d'informations sur
l' Aménagement intérieur , reportez-vous à
la rubrique correspondante.
-

D
e téléphoner par connexion Bluetooth en
mode main libre, grâce au micro installé
dans votre E-MEHARI et aux haut-parleurs.
Veuillez vous reporter à la notice du système
Bluetooth pour plus de détails sur son
utilisation.
NB : les modes de connexion iPod / iPhone par
câble (prise "dock" Apple) ou par prise jack ne
sont pas disponibles.
5
Conseils pratiques

68

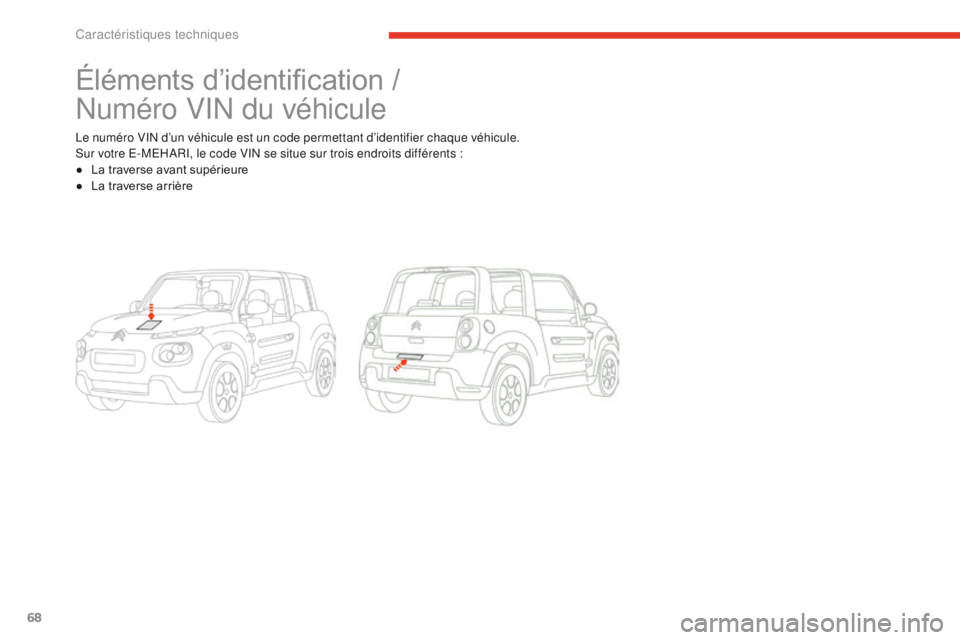

Éléments d’identification /
Numéro VIN du

véhicule
Le numéro VIN d’un véhicule est un code permettant d’identifier chaque véhicule.
Sur votre E-MEHARI, le code VIN se situe sur trois endroits différents :
●

L
a traverse avant supérieure
●

L
a traverse arrière
Caractéristiques techniques
