CITROEN E-MEHARI 2017 Notices Demploi (in French)

69
Motorisation électrique : Caractéristiques techniques -
Batterie LMP
® / Chaîne de traction
Caractéristiques du moteur
Caractéristiques du moteur de
votre E-MEHARI
Type de moteur Aimants permanents
Puissance
maximale 50 kW
Puissance
nominale 35 kW
La batterie LMP®
Cette batterie LMP® stocke, à poids équivalent,
cinq fois plus d’énergie qu’une batterie
traditionnelle et se recharge en quelques
heures.
L’autonomie du véhicule est homologuée
conformément au règlement européen
ECE 101R01.
La batterie LMP
® est uniquement composée de
matériaux non polluants.
En fin de vie la batterie LMP
® sera récupérée
et tous ses composants seront recyclés, ou
valorisés.
6
Caractéristiques techniques

70

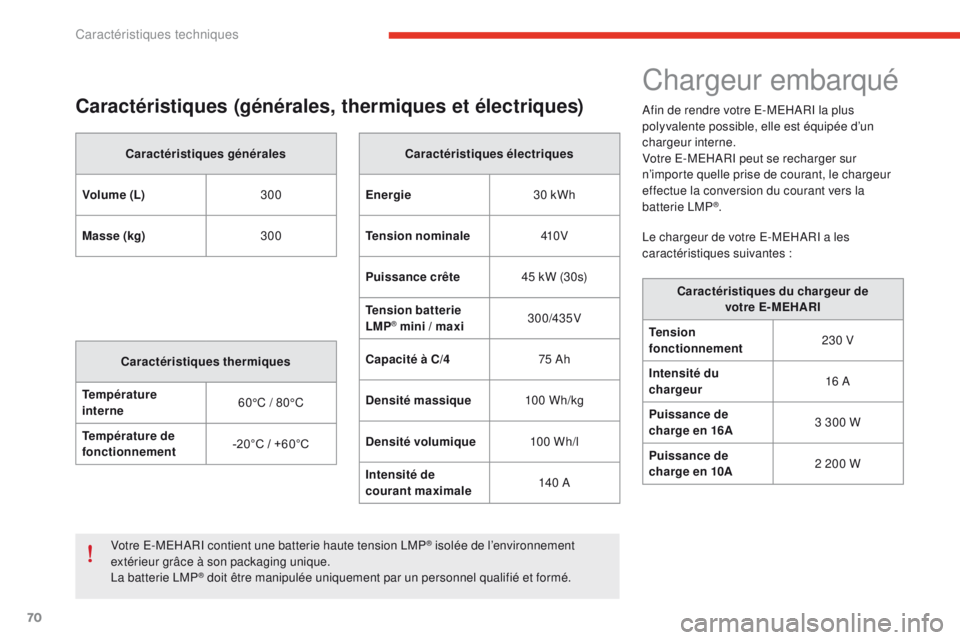

Caractéristiques (générales, thermiques et électriques)
Caractéristiques générales
Volume (L) 300
Masse (kg) 300
Caractéristiques thermiques
Température
interne 60°C / 80°C
Température de
fonctionnement -20°C / +60°C Caractéristiques électriques
Energie 30 kWh
Tension nominale 410 V
Puissance crête 45 kW (30s)
Tension batterie
LMP
® mini / maxi 300/435V
Capacité à C/4 75 Ah
Densité massique 10 0 Wh/kg
Densité volumique 10 0 Wh/l
Intensité de
courant maximale 140 A
Votre E-MEHARI contient une batterie haute tension LMP
® isolée de l’environnement
extérieur grâce à son packaging unique.
La batterie LMP
® doit être manipulée uniquement par un personnel qualifié et formé.
Chargeur embarqué
Afin de rendre votre E-MEHARI la plus
polyvalente possible, elle est équipée d’un
chargeur interne.
Votre E-MEHARI peut se recharger sur
n’importe quelle prise de courant, le chargeur
effectue la conversion du courant vers la
batterie LMP
®.
Caractéristiques du chargeur de votre


E-MEHARI
Tension
fonctionnement 230 V
Intensité du
chargeur 16 A
Puissance de
charge en 16A 3
300 W
Puissance de
charge en 10A 2 200 W
Le chargeur de votre E-MEHARI a les
caractéristiques suivantes


:
Caractéristiques techniques

71

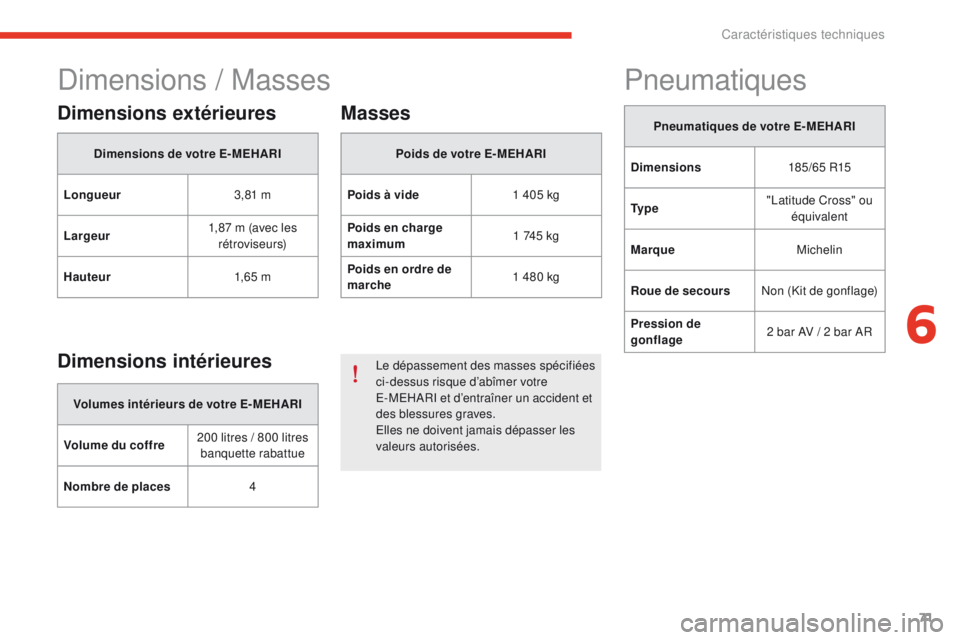

Dimensions / Masses
Dimensions extérieures
Dimensions de votre E-MEHARI
Longueur 3,81 m
Largeur 1,87 m (avec les
rétroviseurs)
Hauteur 1,6 5 m
Dimensions intérieures
Volumes intérieurs de votre E- MEHARI
Volume du coffre 200 litres / 800 litres
banquette rabattue
Nombre de places 4
Masses
Poids de votre E- MEHARI
Poids à vide 1
405 kg
Poids en charge
maximum 1
745 kg
Poids en ordre de
marche 1
480 kg
Le dépassement des masses spécifiées
ci-dessus risque d’abîmer votre
E-MEHARI et d’entraîner un accident et
des blessures graves.
Elles ne doivent jamais dépasser les
valeurs autorisées.
Pneumatiques
Pneumatiques de votre E-MEHARI
Dimensions 185/65 R15
Ty p e "Latitude Cross" ou
équivalent
Marque Michelin
Roue de secours Non (Kit de gonflage)
Pression de
gonflage 2 bar AV / 2 bar AR
6
Caractéristiques techniques

72

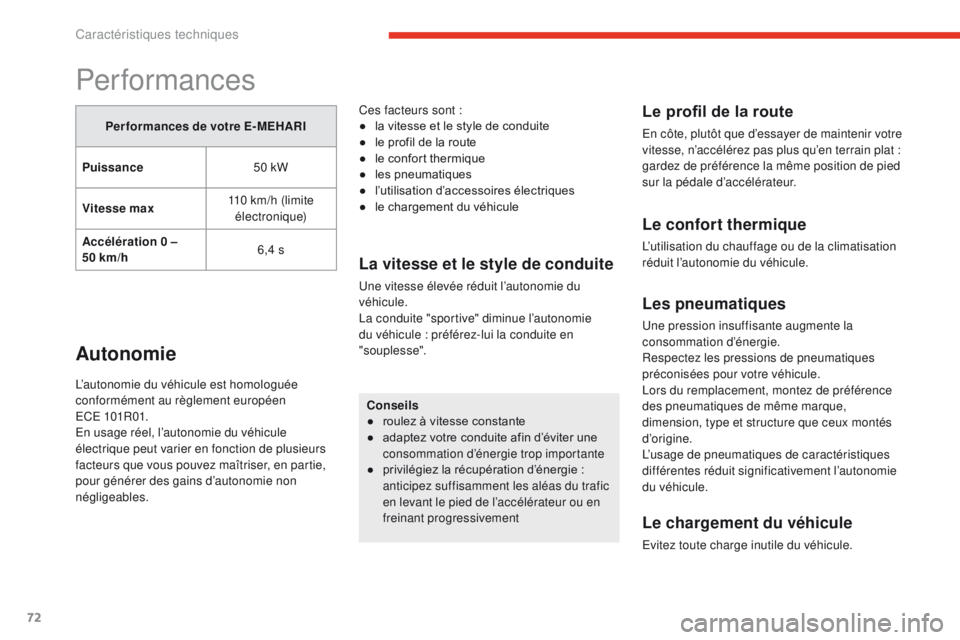

Performances
Per formances de votre E- MEHARI
Puissance 50 kW
Vitesse max 110
km/h (limite
électronique)
Accélération 0 –
50

km/h 6,4 s
Autonomie
L’autonomie du véhicule est homologuée
conformément au règlement européen
ECE


101R01.
En usage réel, l’autonomie du véhicule
électrique peut varier en fonction de plusieurs
facteurs que vous pouvez maîtriser, en partie,
pour générer des gains d’autonomie non
négligeables. Ces facteurs sont
:
●
l
a vitesse et le style de conduite
●
l
e profil de la route
●
l
e confort thermique
●
l
es pneumatiques
●
l’
utilisation d’accessoires électriques
●
l
e chargement du véhicule
Conseils
●
r
oulez à vitesse constante
●

a
daptez votre conduite afin d’éviter une
consommation d’énergie trop importante
●

p
rivilégiez la récupération d’énergie :
anticipez suffisamment les aléas du trafic
en levant le pied de l’accélérateur ou en
freinant progressivement
La vitesse et le style de conduite
Une vitesse élevée réduit l’autonomie du
véhicule.
La conduite "sportive" diminue l’autonomie
du véhicule
: préférez-lui la conduite en
"souplesse".
Le profil de la route
En côte, plutôt que d’essayer de maintenir votre
vitesse, n’accélérez pas plus qu’en terrain plat :
gardez de préférence la même position de pied
sur la pédale d’accélérateur.
Le confort thermique
L’utilisation du chauffage ou de la climatisation
réduit l’autonomie du véhicule.
Les pneumatiques
Une pression insuffisante augmente la
consommation d’énergie.
Respectez les pressions de pneumatiques
préconisées pour votre véhicule.
Lors du remplacement, montez de préférence
des pneumatiques de même marque,
dimension, type et structure que ceux montés
d’origine.
L’usage de pneumatiques de caractéristiques
différentes réduit significativement l’autonomie
du véhicule.
Le chargement du véhicule
Evitez toute charge inutile du véhicule.
Caractéristiques techniques

73

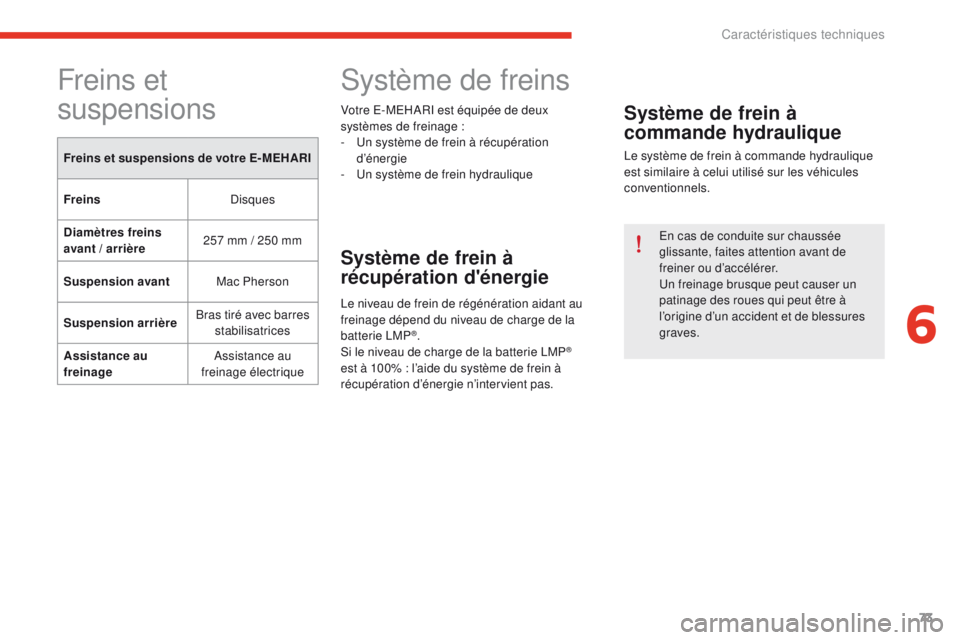

Freins et
suspensions
Freins et suspensions de votre E- MEHARI
Fr eins Disques
Diamètres freins
avant / arrière 257 mm / 250 mm
Suspension avant Mac Pherson
Suspension arrière Bras tiré avec barres
stabilisatrices
Assistance au
freinage Assistance au
freinage électrique
Système de freins
Votre E-MEHARI est équipée de deux
systèmes de freinage :
-

U
n système de frein à récupération
d’énergie
-

U
n système de frein hydraulique
Système de frein à
récupération d'énergie
Le niveau de frein de régénération aidant au
freinage dépend du niveau de charge de la
batterie LMP
®.
Si le niveau de charge de la batterie LMP®
est à 100%

: l’aide du système de frein à
récupération d’énergie n’intervient pas.
Système de frein à
commande hydraulique
Le système de frein à commande hydraulique
est similaire à celui utilisé sur les véhicules
conventionnels.
En cas de conduite sur chaussée
glissante, faites attention avant de
freiner ou d’accélérer.
Un freinage brusque peut causer un
patinage des roues qui peut être à
l’origine d’un accident et de blessures
graves.
6
Caractéristiques techniques

74

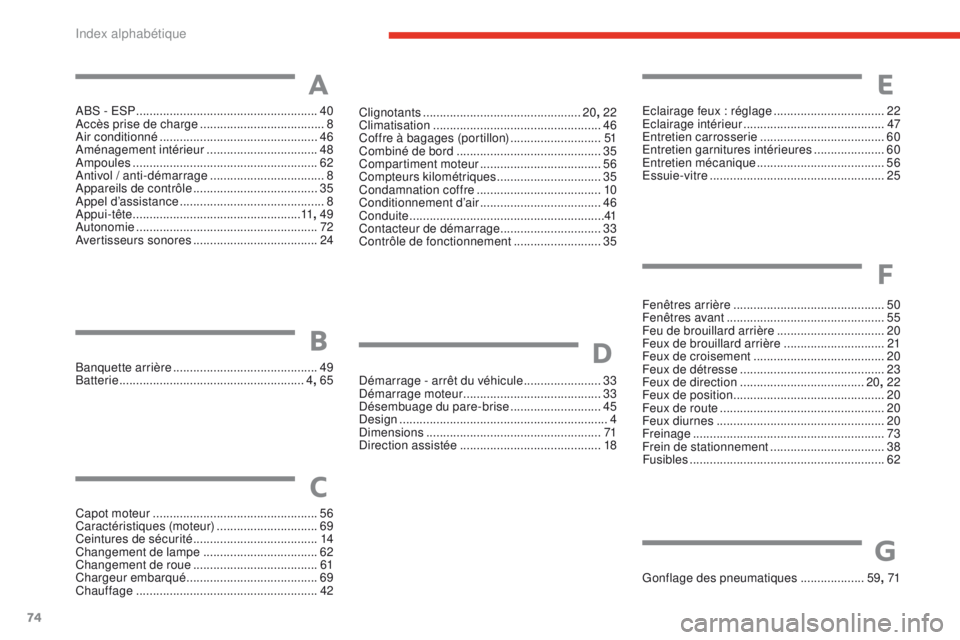

ABS - ESP ......................................................40
A ccès prise de charge ..................................... 8
Air conditionné
............................................... 46
A

ménagement intérieur

.................................48
Ampoules


....................................................... 62
Antivol / anti-démarrage


..................................8
Appareils de contrôle
..................................... 35
A

ppel d’assistance
........................................... 8
A

ppui-tête
.................................................. 11,

49
Autonomie


...................................................... 72
Avertisseurs sonores
..................................... 24
C

apot moteur
................................................. 56
C

aractéristiques (moteur)

..............................69
Ceintures de sécurité


..................................... 14
Changement de lampe


..................................62
Changement de roue


..................................... 61
Chargeur embarqué


....................................... 69
Chauffage


...................................................... 42Démarrage - arrêt du véhicule
.......................33
Démarrage moteur


.........................................33
Désembuage du pare-brise


...........................45
Design
...............

...............................................4
Dimensions


....................................................71
Direction assistée
..............................

............18Eclairage feux : réglage
.................................22
Eclairage intérieur
..........................................47
Entretien carrosserie


.....................................60
Entretien garnitures intérieures


.....................60
Entretien mécanique


......................................56
Essuie-vitre
...............................

.....................25
A
B
C
DBanquette arrière ........................................... 49
Batterie ....................................................... 4, 65
E
Fenêtres arrière ............................................. 50
Fenêtres avant ............................................... 55
Feu de brouillard arrière


................................20
Feux de brouillard arrière


..............................21
Feux de croisement
....................................... 20
F

eux de détresse

........................................... 23
Feux de direction


..................................... 20, 22
Feux de position


............................................. 20
Feux de route
................................................. 20
Feux diurnes


.................................................. 20
Freinage


......................................................... 73
Frein de stationnement


..................................38
Fusibles


.......................................................... 62
F
Gonflage des pneumatiques ...................59, 71
G
Clignotants ............................................... 20, 22
Climatisation .................................................. 46
Coffre à bagages (portillon)
...........................51
Combiné de bord


........................................... 35
Compartiment moteur


.................................... 56
Compteurs kilométriques
............................... 35
C

ondamnation coffre

..................................... 10
Conditionnement d’air


.................................... 46
Conduite


.......................................................... 41
Contacteur de démarrage
.............................. 33
C

ontrôle de fonctionnement

..........................35

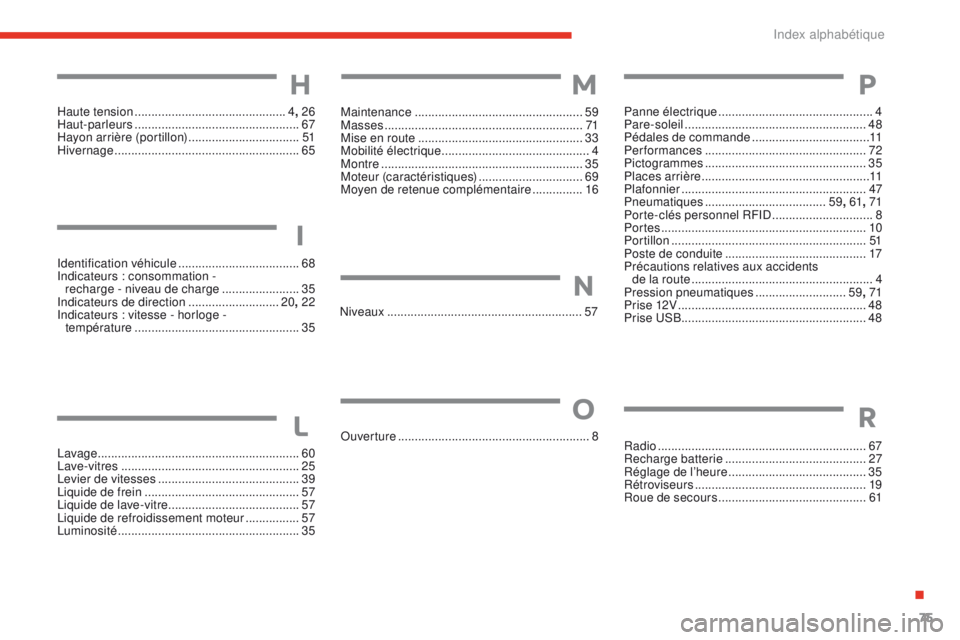

Index alphabétique

75
Identification véhicule .................................... 68
Indicateurs : consommation - recharge - niveau de charge
....................... 35
In

dicateurs de direction

...........................20, 22
Indicateurs : vitesse - horloge - température


................................................. 35Maintenance


..................................................
59
Masses

...........................................................
71
Mise en route

.................................................
33
Mobilité électrique

............................................
4
Montre

............................................................
35
Moteur (caractéristiques)

...............................
69
Moyen de retenue complémentaire
............... 16
N
iveaux
...............
...........................................57
Lavage


............................................................ 60
Lave-vitres
..................................................... 25
L

evier de vitesses .......................................... 39
Liquide de frein


.............................................. 57
Liquide de lave-vitre


....................................... 57
Liquide de refroidissement moteur


................57
Luminosité


...................................................... 35Ouverture


.........................................................8
L
M
I
N
O
Haute tension .............................................4, 26
Haut-parleurs ............................... ..................67
Hayon arrière (portillon)
................................. 51
H

ivernage
...............................
........................65
H
Panne électrique .............................................. 4
Pare-soleil ...................................................... 48
Pédales de commande
...................................11
Performances


................................................ 72
Pictogrammes


................................................ 35
Places arrière


.................................................. 11
Plafonnier


....................................................... 47
Pneumatiques


.................................... 59, 61 , 71
Porte-clés personnel RFID


..............................8
Portes
................

............................................. 10
Portillon


.......................................................... 51
Poste de conduite
.......................................... 17
Précautions relatives aux accidents de la route
...................................................... 4
Pression pneumatiques


...........................59, 71
Prise 12V
........................................................ 48
P

rise USB

....................................................... 48
P
Radio .............................................................. 67
Recharge batterie ............................... ...........27
Réglage de l’heure


......................................... 35
Rétroviseurs


................................................... 19
Roue de secours
...............................

.............61
R
.

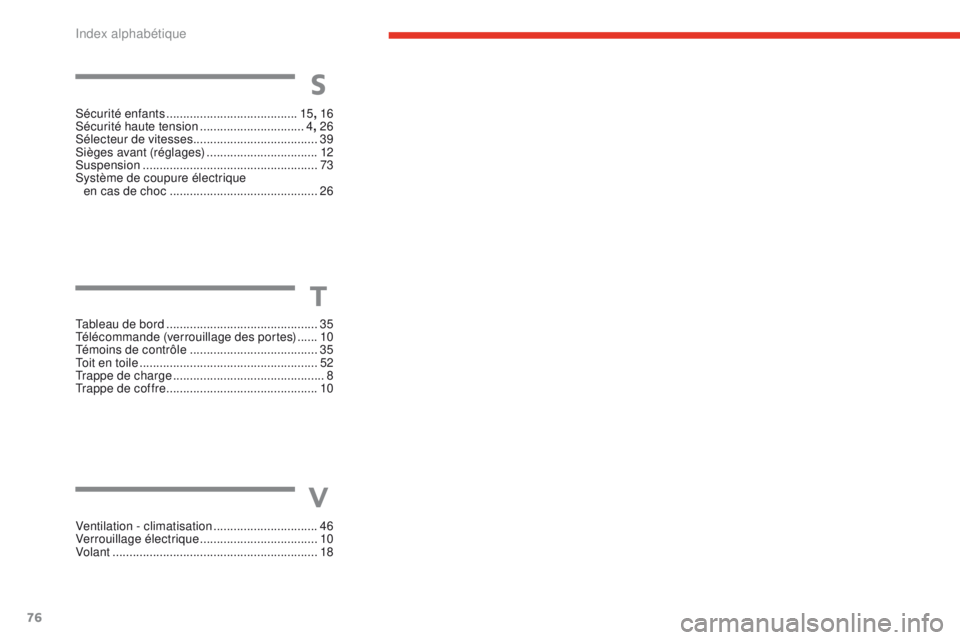

Index alphabétique

76
Sécurité enfants .......................................15, 16
Sécurité haute tension ...............................4, 26
Sélecteur de vitesses ..................................... 39
Sièges avant (réglages)
................................. 12
S

uspension

.................................................... 73
Système de coupure électrique en cas de choc
............................................ 26
S
Tableau de bord ............................................. 35
Télécommande (verrouillage des portes) ......10
Témoins de contrôle
...................................... 35
T

oit en toile
..................................................... 52
T

rappe de charge
............................................. 8
T

rappe de coffre ............................................. 10
T
Ventilation - climatisation ...............................46
Verrouillage électrique ...................................10
Volant


............................................................. 18
V
Index alphabétique
