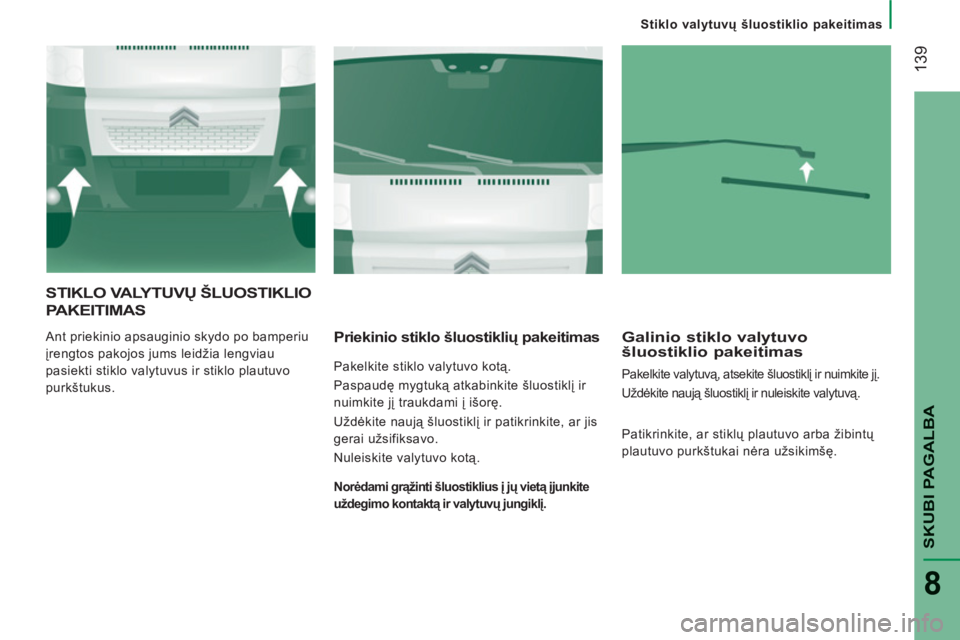

Stiklo valytuvų šluostiklio pakeitimas
139
SKUBI PAGALB
A
8
STIKLO VALYTUVŲ

Automobilio vilkimas
14
0

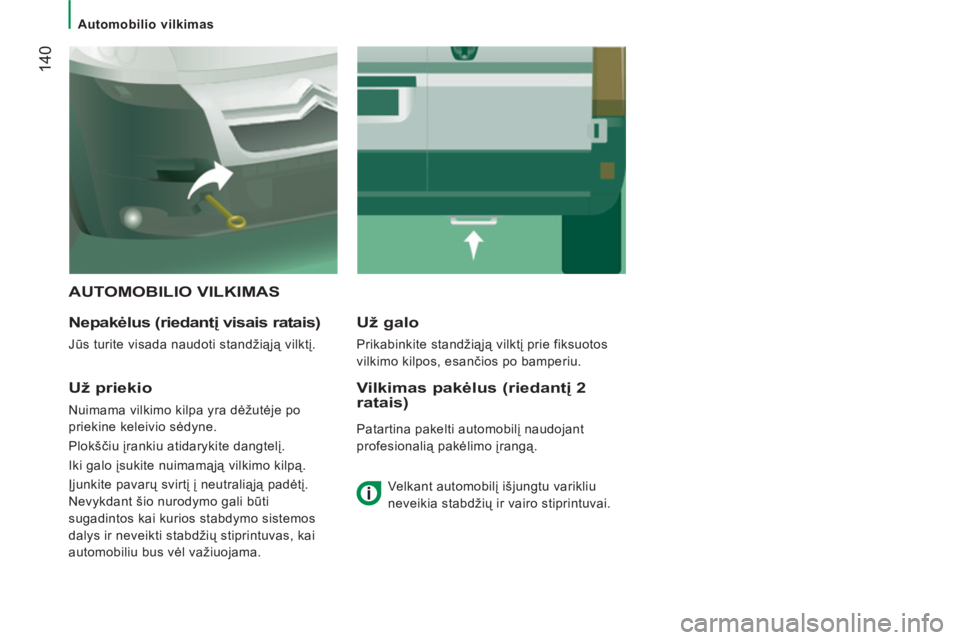

AUTOMOBILIO VILKIMAS

Nepakėlus
(riedantį visais ratais)

Jūs turite visada naudoti standžiąją vilktį.
Už galo

Prikabinkite standžiąją vilktį prie fiksuotos
vilkimo kilpos, esančios po bamperiu.


Už priekio

Nuimama vilkimo kilpa yra dėžutėje po
priekine keleivio sėdyne.
Plokščiu įrankiu atidarykite dangtelį.
Iki galo įsukite nuimamąją vilkimo kilpą.
Įjunkite pavarų svirtį į neutraliąją padėtį.
Nevykdant šio nurodymo gali būti
sugadintos kai kurios stabdymo sistemos
dalys ir neveikti stabdžių stiprintuvas, kai
automobiliu bus vėl važiuojama.
Vilkimas pakėlus (riedantį 2ratais)

Patartina pakelti automobilį naudojant
profesionalią pakėlimo įrangą.
Velkant automobilį išjungtu varikliu
neveikia stabdžių ir vairo stiprintuvai.

9
TECHNINĖ CHARAKTERISTIKA

142
Matmenys

14
3
9
TECHNINĖ CHARAKTERISTIKA
Matmenys
MATMENYS

Jūsų automobilis gali būti 4 ilgių (L1..) ir 3 aukščių (H1..) modifikacijos, žiūrėkite lenteles:


Furgonas


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Automobilio ilgis
4 963
5 413
5 998
6 363

H Automobilio aukštis
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Tarpuratis
3 000
3 450
4 035

B Priekinė iškyša

948

C Galinė iškyša
1 015

1 380

D Automobilio plotis (be veidrodžių)
2 050

E Priekinės tarpvėžės plotis
1 810

F Galinės tarpvėžės plotis
1 790

G Įkrovimo slenksčio aukštis
nuo 535 iki 565

I Vidinis grindų ilgis
2 670
3 120
3 705
4 070

J Maksimalus įkrovos aukštis
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maksimalus vidaus plotis
1 870

M Vidaus plotis tarp ratų arkų
1 422

Erdvė (m
3)

8


10


11,5


13


15


15


17

144
Matmenys


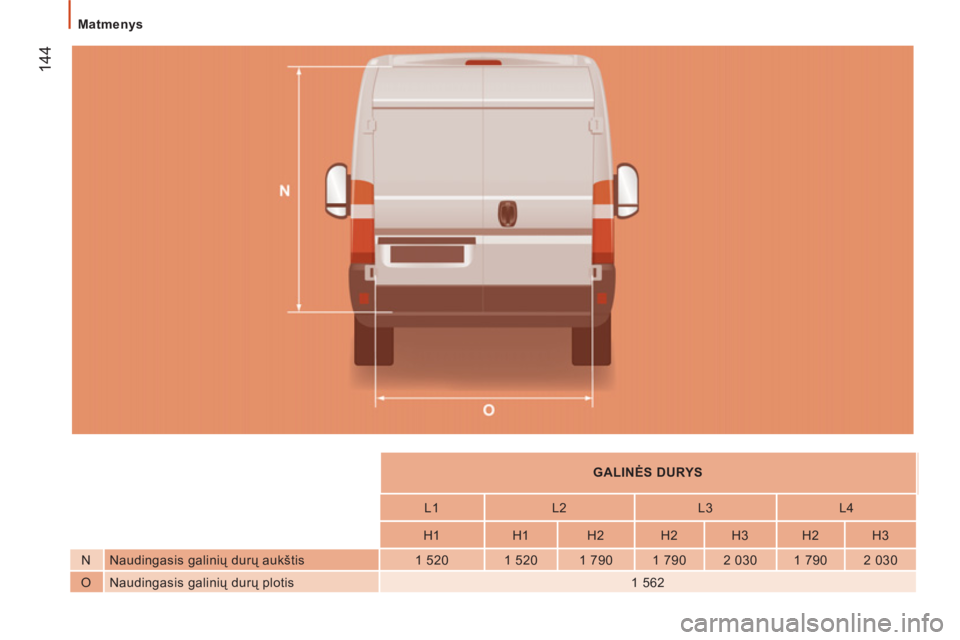

GALINĖS DURYS


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Naudingasis galinių durų aukštis
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Naudingasis galinių durų plotis
1 562

14
5
9
TECHNINĖ CHARAKTERISTIKA
Matmenys


ŠONINĖS DURYS


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Šoninių slankiųjų durų aukštis
1 485
1 485
1 755

Q Šoninių slankiųjų durų plotis
1 075
1 250

14
6
Matmenys

9
TECHNINĖ CHARAKTERISTIKA
Matmenys


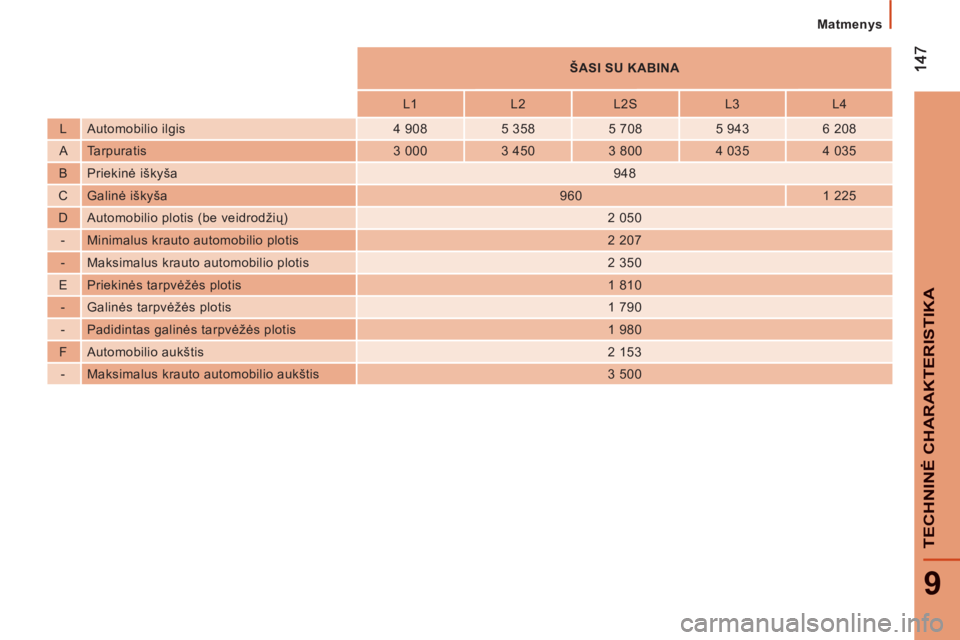

ŠASI SU KABINA


L1
L2
L2S
L3
L4

L Automobilio ilgis
4 908
5 358
5 708
5 943
6 208

A Tarpuratis
3 000
3 450
3 800
4 035
4 035

B Priekinė iškyša

948

C Galinė iškyša
960
1 225

D Automobilio plotis (be veidrodžių)
2 050

- Minimalus krauto automobilio plotis
2 207

- Maksimalus krauto automobilio plotis
2 350

E Priekinės tarpvėžės plotis
1 810

- Galinės tarpvė
žės plotis
1 790

- Padidintas galinės tarpvėžės plotis
1 980

F Automobilio aukštis
2 153

- Maksimalus krauto automobilio aukštis
3 500

14
8
Matmenys



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
