CITROEN JUMPER 2012 Eksploatavimo vadovas (in Lithuanian)

Dyzeliniai varikliai
14
9
9

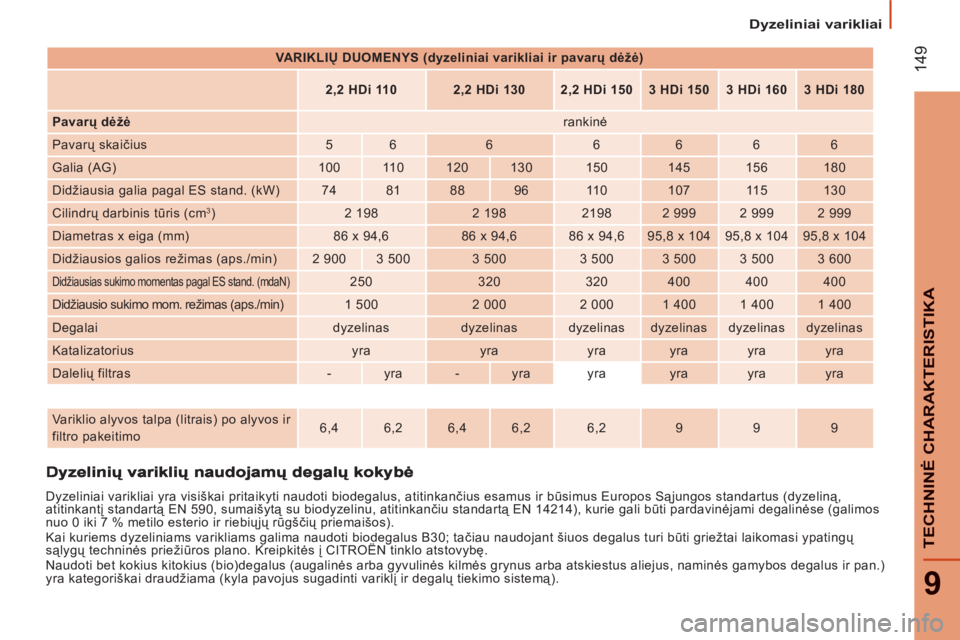

TECHNINĖ CHARAKTERISTIKA



VARIKLIŲ DUOMENYS (dyzeliniai varikliai ir pavarų dėžė)





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Pavarų dėžė

rankinė
Pavarų skaičius
5
6
6
6
6
6
6
Galia (AG)
100
11 0
120
130
150
145
156
180
Didžiausia galia pagal ES stand. (kW)
74
81
88
96
11 0
107
11 5
130
Cilindrų darbinis tūris (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Diametras x eiga (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Didžiausios galios režimas (aps./min)
2 900
3 500
3 500
3 500
3 500
3 500
3 600

Didžiausias sukimo momentas pagal ES stand. (mdaN)

250
320
320
400
400
400
Didžiausio sukimo mom. režimas (aps./min)
1 500
2 000
2 000
1 400
1 400
1 400
Degalai
dyzelinas
dyzelinas
dyzelinas
dyzelinas
dyzelinas
dyzelinas
Katalizatorius
yra
yra
yra
yra
yra
yra
Dalelių filtras
-
yra
-
yra
yra
yra
yra
yra





Variklio alyvos talpa (litrais) po alyvos ir
filtro pakeitimo
6,4
6,2
6,4
6,2
6,2
9
9
9


Dyzeliniai varikliai yra visiškai pritaikyti naudoti biodegalus, atitinkančius esamus ir būsimus Europos Sąjungos standartus (dyzeliną,
atitinkantį standartą EN 590, sumaišytą su biodyzelinu, atitinkančiu standartą EN 14214), kurie gali būti pardavinėjami degalinėse (galimos
nuo 0 iki 7 % metilo esterio ir riebiųjų rūgščių priemaišos).
Kai kuriems dyzeliniams varikliams galima naudoti biodegalus B30; tačiau naudojant šiuos degalus turi būti griežtai laikomasi ypatingų
sąlygų techninės priežiūros plano. Kreipkitės į CITROËN tinklo atstovybę.
Naudoti bet kokius kitokius (bio)degalus (augalinės arba gyvulinės kilmės grynus arba atskiestus aliejus, naminės gamybos degalus ir pan.)
yra kategoriškai draudžiama (kyla pavojus sugadinti variklį ir degalų tiekimo sistemą).

Svorio duomenys
150

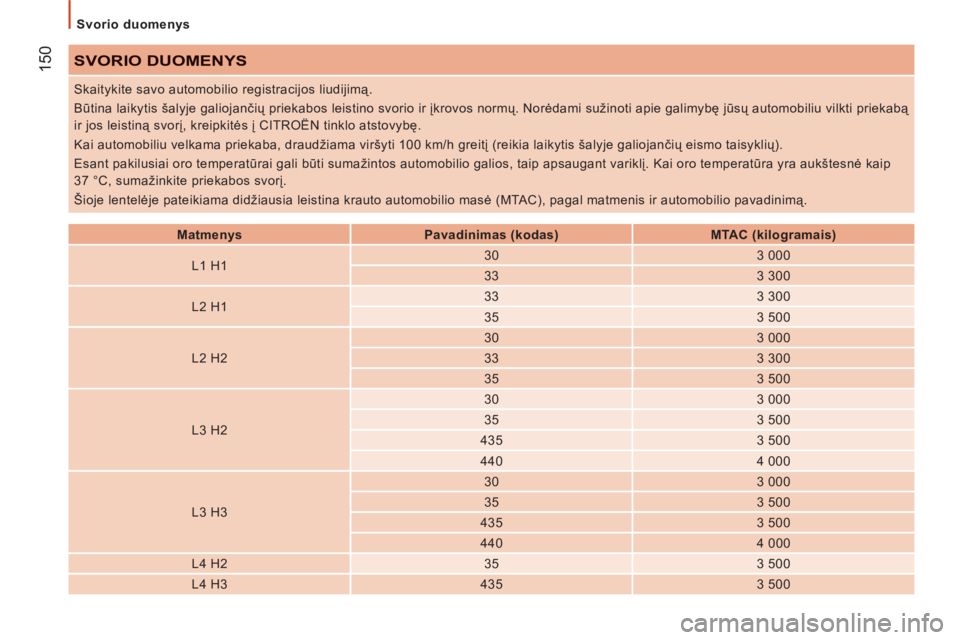

SVORIO DUOMENYS



Matmenys


Pavadinimas (kodas)


MTAC (kilogramais)


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Skaitykite savo automobilio registracijos liudijimą.
Būtina laikytis šalyje galiojančių priekabos leistino svorio ir įkrovos normų. Norėdami sužinoti apie galimybę jūsų automobiliu vilkti priekabą
ir jos leistiną svorį, kreipkitės į CITROËN tinklo atstovybę.
Kai automobiliu velkama priekaba, draudžiama viršyti 100 km/h greitį (reikia laikytis šalyje galiojančių eismo taisyklių).
Esant pakilusiai oro temperatūrai gali būti sumažintos automobilio galios, taip apsaugant variklį. Kai oro temperatūra yra aukštesnė kaip
37 °C, sumažinkite priekabos svorį.
Šioje lentelėje pateikiama didžiausia leistina krauto automobilio masė (MTAC), pagal matmenis ir automobilio pavadinimą.

Svorio duomenys
151
9
TECHNINĖ CHARAKTERISTIKA


* 15 colių ratlankiai.

** 16 colių ratlankiai.

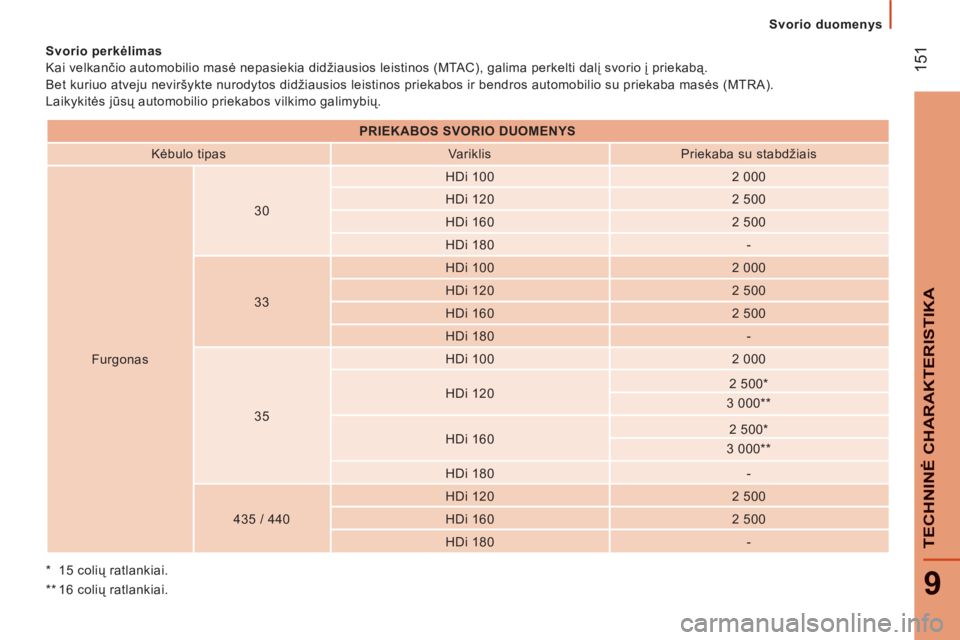

Svorio perkėlimas
Kai velkančio automobilio masė nepasiekia didžiausios leistinos (MTAC), galima perkelti dalį svorio į priekabą.
Bet kuriuo atveju neviršykte nurodytos didžiausios leistinos priekabos ir bendros automobilio su priekaba masės (MTRA).
Laikykitės jūsų automobilio priekabos vilkimo galimybių.




PRIEKABOS SVORIO DUOMENYS


Kėbulo tipas
Variklis
Priekaba su stabdžiais

Furgonas
30
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

33
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500


HDi 180
-

35
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435 / 440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

152

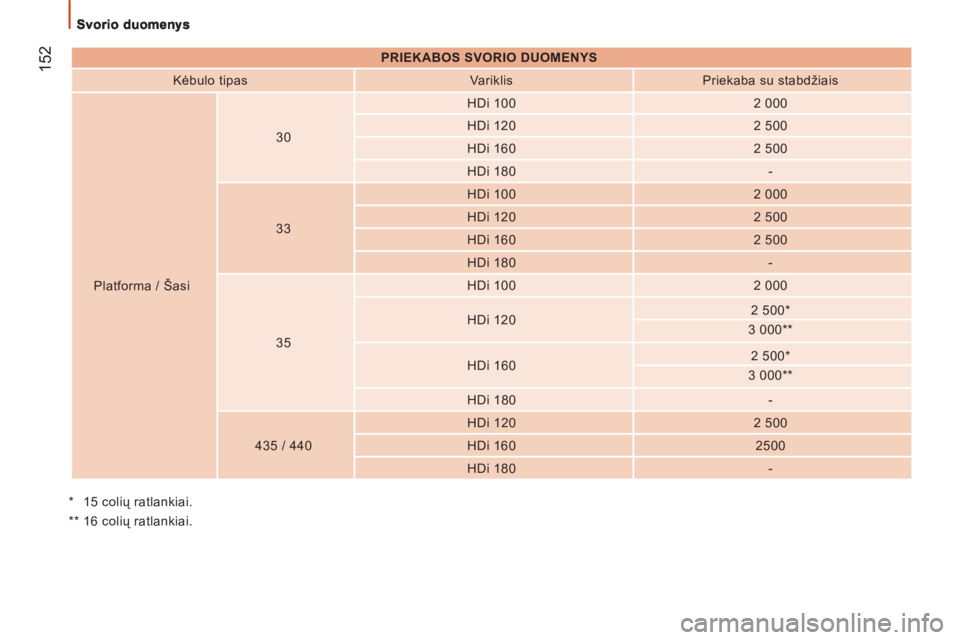

PRIEKABOS SVORIO DUOMENYS


Kėbulo tipas
Variklis
Priekaba su stabdžiais
Platforma / Šasi
30
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

33
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

35
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-
435 / 440
HDi 120

2 500

HDi 160
2500

HDi 180
-

* 15 colių ratlankiai.

** 16 colių ratlankiai.

Svorio duomenys
153
9
TECHNINĖ CHARAKTERISTIK
A



PRIEKABOS SVORIO DUOMENYS


Kėbulo tipas
Variklis
Priekaba su stabdžiais

"Combi"
30
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

33
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

Identifikacijos duomenys
154

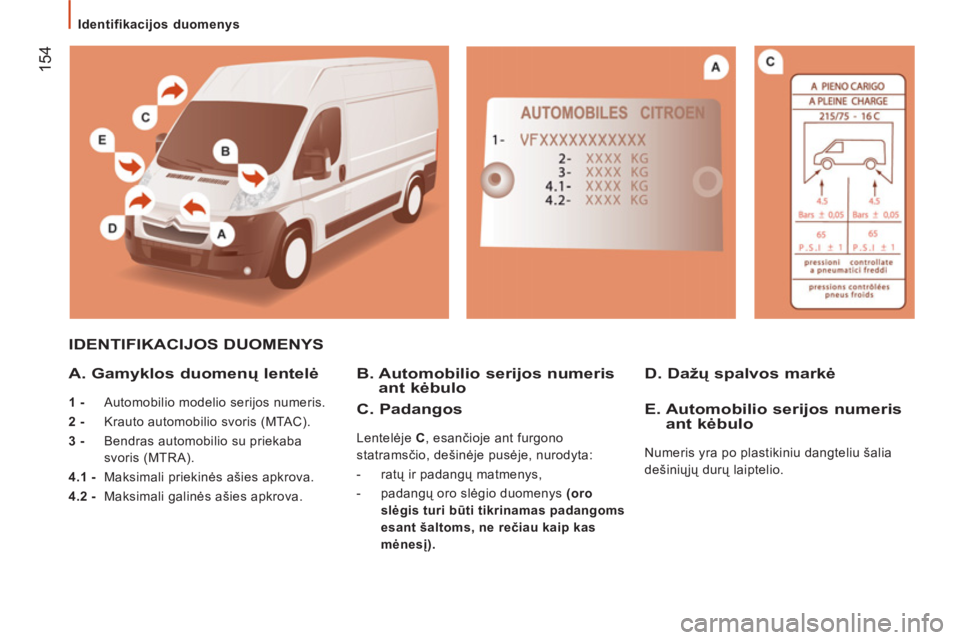

IDENTIFIKACIJOS DUOMENYS

A. Gamyklos duomenų lentelė


1 -
Automobilio modelio serijos numeris.

2 -
Krauto automobilio svoris (MTAC).

3 -
Bendras automobilio su priekaba
svoris (MTRA).

4.1 -
Maksimali priekinės ašies apkrova.

4.2 -
Maksimali galinės ašies apkrova.
B. Automobilio serijos numerisant kėbulo
D. Dažų spalvos markė

C. Padan
gos
Lentelėje C
, esančioje ant furgono
statramsčio, dešinėje pusėje, nurodyta:


- ratų ir padangų matmenys,

- padangų oro slėgio duomenys (oro
slėgis turi būti tikrinamas padangoms
esant šaltoms, ne rečiau kaip kas
mėnesį).




E. Automobilio serijos numerisant kėbulo

Numeris yra po plastikiniu dangteliu šalia
dešiniųjų durų laiptelio.

155


Išorė
10
IŠDĖSTYMA
S

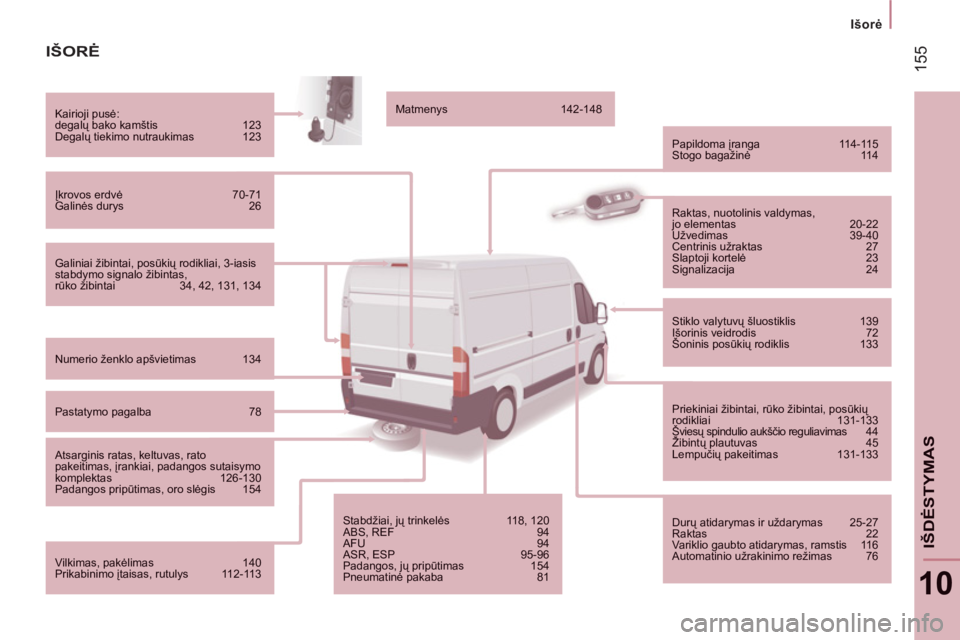

IŠORĖ
Galiniai žibintai, posūkių rodikliai, 3-iasisstabdymo signalo žibintas, rūko žibintai 34, 42, 131, 134
Kairioji pusė:degalų bako kamštis 123 Degalų tiekimo nutraukimas 123
Įkrovos erdvė 70-71 Galinės durys 26
Numerio ženklo apšvietimas 134
Pastatymo pagalba 78

Atsarginis ratas, keltuvas, ratopakeitimas, įrankiai, padangos sutaisymo komplektas 126-130 Padangos pripūtimas, oro slėgis 154
Vilkimas, pakėlimas 140 Prikabinimo įtaisas, rutulys 11 2-11 3

Matmenys 142-148

Papildoma įranga 114-115 Stogo bagažinė 11 4
Stabdžiai, jų trinkelės 118, 120 ABS, REF 94 AFU 94 ASR, ESP 95-96
Padangos, jų pripūtimas 154
Pneumatinė pakaba 81

Raktas, nuotolinis valdymas,jo elementas 20-22 Užvedimas 39-40
Centrinis užraktas 27 Slaptoji kortelė 23 Signalizacija 24
Stiklo valytuvų šluostiklis 139
Išorinis veidrodis 72
Šoninis posūkių rodiklis 133

Priekiniai žibintai, rūko žibintai, posūkių rodikliai 131-133
Šviesų spindulio aukščio reguliavimas 44
Žibintų plautuvas 45ųpg

Lempučių pakeitimas 131-133

Durų atidarymas ir uždarymas 25-27
Raktas 22
Variklio gaubto atidarymas, ramstis 11 6
Automatinio užrakinimo režimas 76

156
Vairavimo pultas

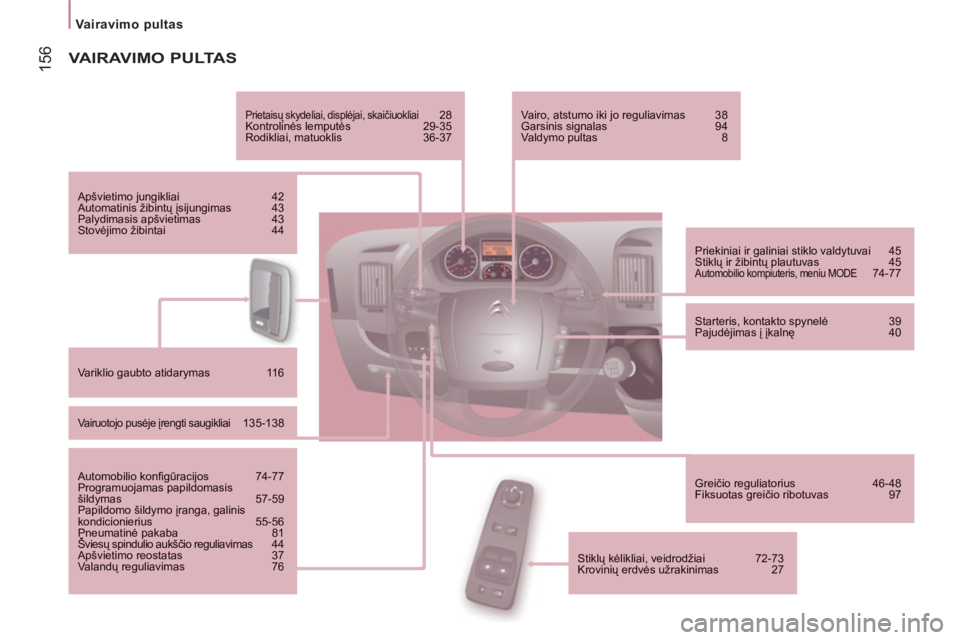

VAIRAVIMO PULTAS
Prietaisų skydeliai, displėjai, skaičiuokliai 28Kontrolinės lemputės 29-35Rodikliai, matuoklis 36-37

Apšvietimo jungikliai 42
Automatinis žibintų įsijungimas 43
Palydimasis apšvietimas 43 Stovėjimo žibintai 44

Variklio gaubto atidarymas 11 6
Vairuotojo pusėje įrengti saugikliai 135-138

Automobilio konfi gūracijos 74-77
Programuojamas papildomasisšildymas 57-59
Papildomo šildymo įranga, galiniskondicionierius 55-56
Pneumatinė pakaba 81
Šviesų spindulio aukščio reguliavimas 44 p

Apšvietimo reostatas 37
Valandų reguliavimas 76

Priekiniai ir galiniai stiklo valdytuvai 45
Stiklų ir

157

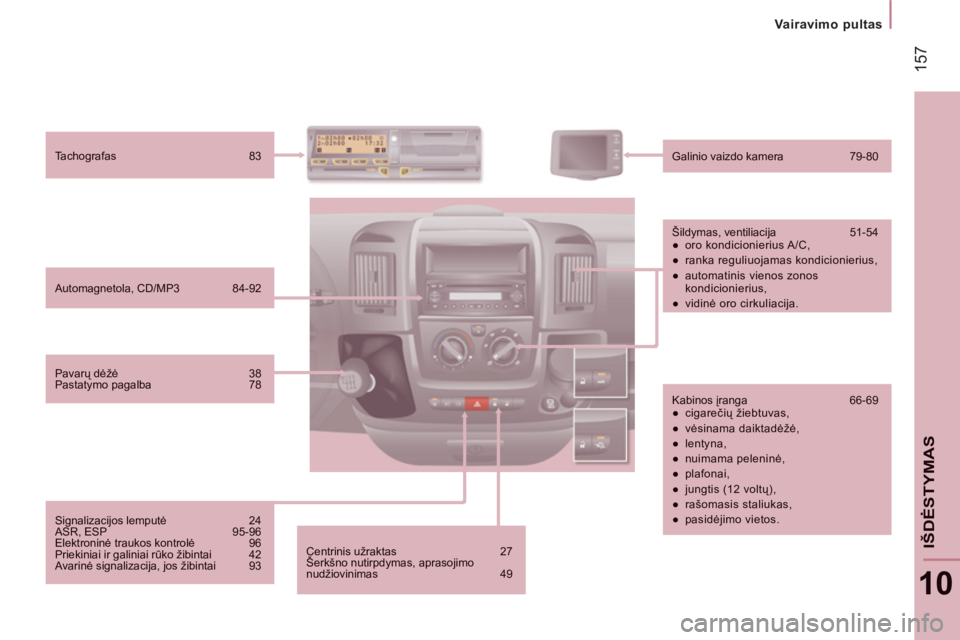

Vairavimo pultas
10
IŠDĖSTYMA
S
Centrinis užraktas 27
Šerkšno nutirpdymas, aprasojimonudžiovinimas 49

Automagnetola, CD/MP3 84-92
Tachografas 83
Galinio vaizdo kamera 79-80

Šildymas, ventiliacija 51-54


●
oro kondicionierius A/C,

●
ranka reguliuojamas kondicionierius,

●
automatinis vienos zonos kondicionierius,

●
vidinė oro cirkuliacija.

Kabinos įranga 66-69


●
cigarečių žiebtuvas,

●
vėsinama daiktadėžė,

●
lentyna,

●
nuimama peleninė,

●
plafonai,

●
jungtis (12 voltų),

●
rašomasis staliukas,

●
pasidėjimo vietos.
Pavarų dėž
¡ 38 Pastatymo pagalba 78
Signalizacijos lemputė 24
ASR, ESP 95-96 Elektroninė traukos kontrolė 96 Priekiniai ir galiniai rūko žibintai 42
Avarinė signalizacija, jos žibintai 93

158

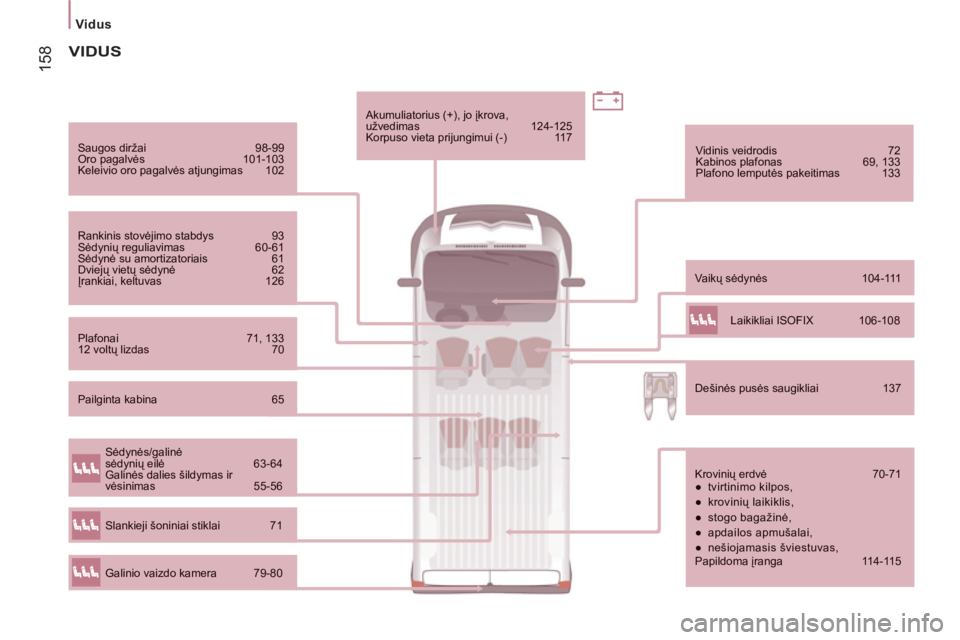

Vidus
Saugos diržai 98-99 Oro pagalvės 101-103
Keleivio oro pagalvės atjungimas 102

Rankinis stovėjimo stabdys 93 Sėdynių reguliavimas 60-61
Sėdynė su amortizatoriais 61
Dviejų vietų sėdynė 62 Įrankiai, keltuvas 126
Va i kų sėdynės 104-111

Vidinis veidrodis 72
Kabinos plafonas 69, 133
Plafono lemputės pakeitimas 133

Plafonai 71, 133
12 voltų lizdas 70
Akumuliatorius (+), jo įkrova,užvedimas 124-125Korpuso vieta prijungimui (-) 11 7

Dešinės pusės saugikliai 137
VIDUS

Krovinių erdvė 70-71


●
tvirtinimo kilpos,

●
krovinių laikiklis,

●
stogo bagažinė,

●
apdailos apmušalai,

●
nešiojamasis šviestuvas,
Papildoma įranga 114-115
Sėdynės/galinė sėdynių eilė 63-64
Galinės dalies šildymas ir vėsinimas 55-56

Galinio vaizdo kamera 79-80
Slankieji šoniniai stiklai 71
Laikikliai ISOFIX 106-108

Pailginta kabina 65
