69
ERGONOMIA I KOMFOR
T
3

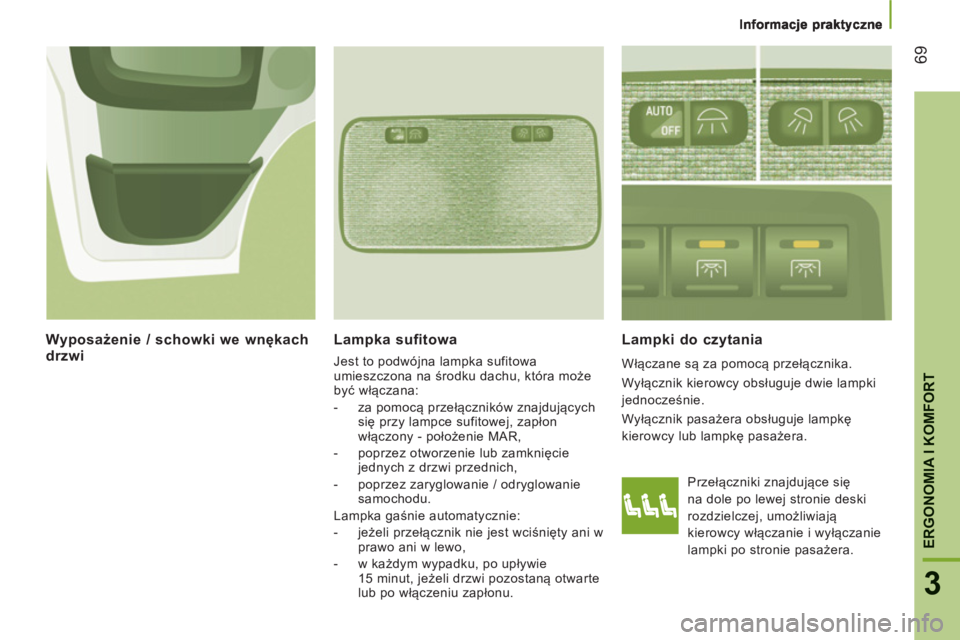

Lampka sufitowa

Jest to podwójna lampka sufitowa
umieszczona na środku dachu, która może
być włączana:


- za pomocą przełączników znajdujących
się przy lampce sufitowej, zapłon
włączony - położenie MAR,

- poprzez otworzenie lub zamknięcie
jednych z drzwi przednich,

- poprzez zaryglowanie / odryglowanie
samochodu.
Lampka gaśnie automatycznie:


- jeżeli przełącznik nie jest wciśnięty ani w
prawo ani w lewo,

- w każdym wypadku, po upływie
15 minut, jeżeli drzwi pozostaną otwarte
lub po włączeniu zapłonu.

Lampki do czytania

Włączane są za pomocą przełącznika.
Wyłącznik kierowcy obsługuje dwie lampki
jednocześnie.
Wyłącznik pasażera obsługuje lampkę
kierowcy lub lampkę pasażera.
Wyposażenie / schowki we wnękach drzwi


Przełączniki znajdujące się
na dole po lewej stronie deski
rozdzielczej, umożliwiają
kierowcy włączanie i wyłączanie
lampki po stronie pasażera.

Informacje praktyczne

70

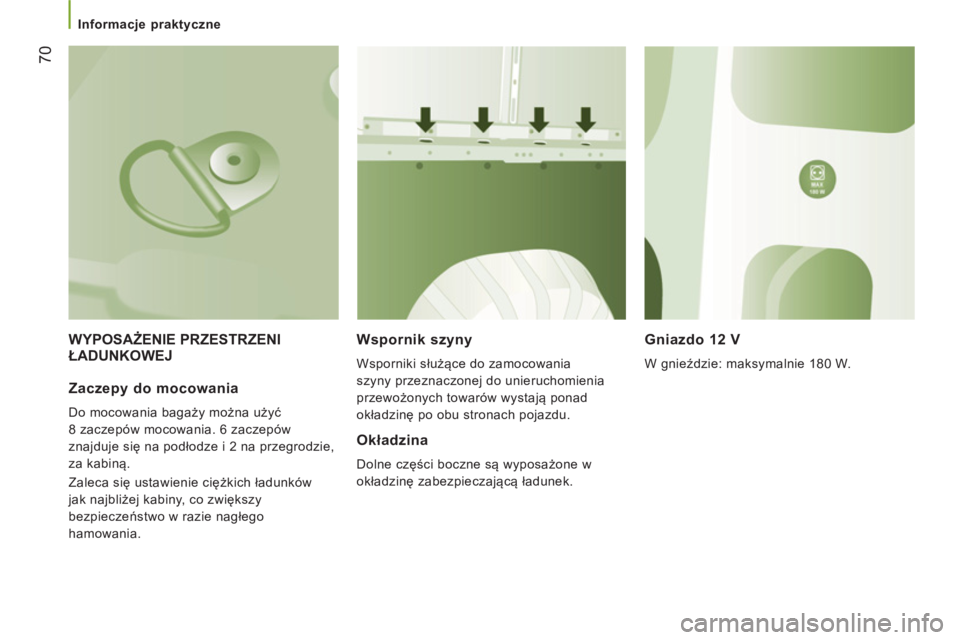

WYPOSAŻENIE PRZESTRZENI
ŁADUNKOWEJ Wspornik szyny
Wsporniki służące do zamocowania
szyny przeznaczonej do unieruchomienia
przewożonych towarów wystają ponad
okładzinę po obu stronach pojazdu.


Gniazdo 12 V

W gnieździe: maksymalnie 180 W.

Zaczepy do mocowania

Do mocowania bagaży można użyć
8 zaczepów mocowania. 6 zaczepów
znajduje się na podłodze i 2 na przegrodzie,
za kabiną.
Zaleca się ustawienie ciężkich ładunków
jak najbliżej kabiny, co zwiększy
bezpieczeństwo w razie nagłego
hamowania.
Okładzina

Dolne części boczne są wyposażone w
okładzinę zabezpieczającą ładunek.

Informacje praktyczne
71
ERGONOMIA I KOMFOR
T
3
Boczne szyby przesuwne

W zależności od wyposażenia
samochodu, szyby boczne w
2 rzędzie mogą być otwierane.
Ścisnąć dźwignię, a następnie
przesunąć szybę.
Podczas jazdy, szyba musi być zamknięta
lub zablokowana w położeniu pośrednim.


Stopień

Aby ułatwić wchodzenie i wychodzenie
samochód można wyposażyć w stopień,
który rozkłada się w momencie otwarcia
bocznych drzwi przesuwnych.
Lampki sufitowe

Jeżeli samochód jest wyposażony w jedną
lub dwie lampki sufitowe, znajdują się one
nad drzwiami tylnymi i bocznymi.
Mogą być one włączone poprzez:


- pochylenie lampki sufitowej (w lewo lub
w prawo),

- otwarcie lub zamknięcie drzwi tylnych
lub bocznych.
Oświetlenie gaśnie automatycznie po kilku
minutach, jeżeli drzwi pozostają otwarte.
Lampki do czytania

Znajdują się nad każdym rzędem foteli.


Skrzynia dachowa

Jest to skrzynia znajdująca się w przestrzeni
ładunkowej nad kabiną. Jej pojemność
zależy od wysokości dachu furgonu.


Lampa przenośna

Jeżeli jest na wyposażeniu samochodu.


Pionowa przegroda typu drabinka

Drabina umieszczona za fotelem kierowcy
chroni go przed ewentualnym uderzeniem
przez przewożony ładunek.

Blokada ładunku

Na podłodze za fotelami przednimi znajduje
się pozioma ścianka działowa, chroniąca
kierowcę i pasażerów jadących z przodu
przed uderzeniem przez przewożony
ładunek.


Przeszklona przegroda

Za pomocą tego przełącznika można
otworzyć/zamknąć przesuwną szybę
przegrody.

Lusterka wsteczne i szyby

72

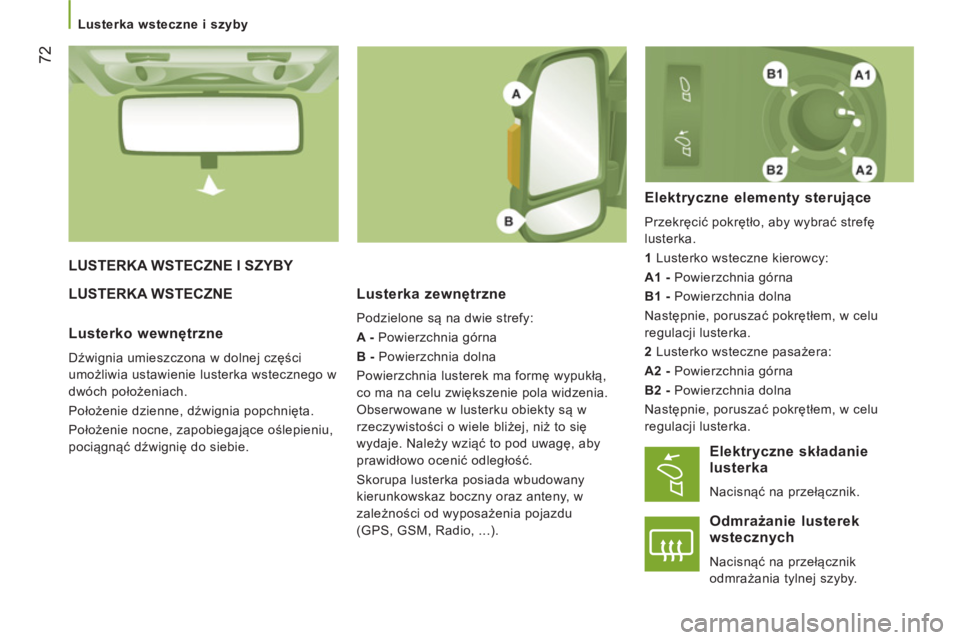

LUSTERKA WSTECZNE I SZYBY
LUSTERKA WSTECZNELuster
ka zewnętrzne

Podzielone są na dwie strefy:

A -
Powierzchnia górna

B -
Powierzchnia dolna
Powierzchnia lusterek ma formę wypukłą,
co ma na celu zwiększenie pola widzenia.
Obserwowane w lusterku obiekty są w
rzeczywistości o wiele bliżej, niż to się
wydaje. Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość.
Skorupa lusterka posiada wbudowany
kierunkowskaz boczny oraz anteny, w
zależności od wyposażenia pojazdu
(GPS, GSM, Radio, ...).

Elektryczne elementy sterujące

Przekręcić pokrętło, aby wybrać strefę
lusterka.

1
Lusterko wsteczne kierowcy:

A1 -
Powierzchnia górna

B1 -
Powierzchnia dolna
Następnie, poruszać pokrętłem, w celu
regulacji lusterka.

2
Lusterko wsteczne pasażera:

A2 -
Powierzchnia górna

B2 -
Powierzchnia dolna
Następnie, poruszać pokrętłem, w celu
regulacji lusterka.


Lusterko wewnętrzne

Dźwignia umieszczona w dolnej części
umożliwia ustawienie lusterka wstecznego w
dwóch położeniach.
Położenie dzienne, dźwignia popchnięta.
Położenie nocne, zapobiegające oślepieniu,
pociągnąć dźwignię do siebie.
Elektryczne składanie lusterka

Nacisnąć na przełącznik.
Odmrażanie lusterek wstecznych

Nacisnąć na przełącznik
odmrażania tylnej szyby.

Lusterka wsteczne i szyby
73
3
ERGONOMIA I KOMFOR
T

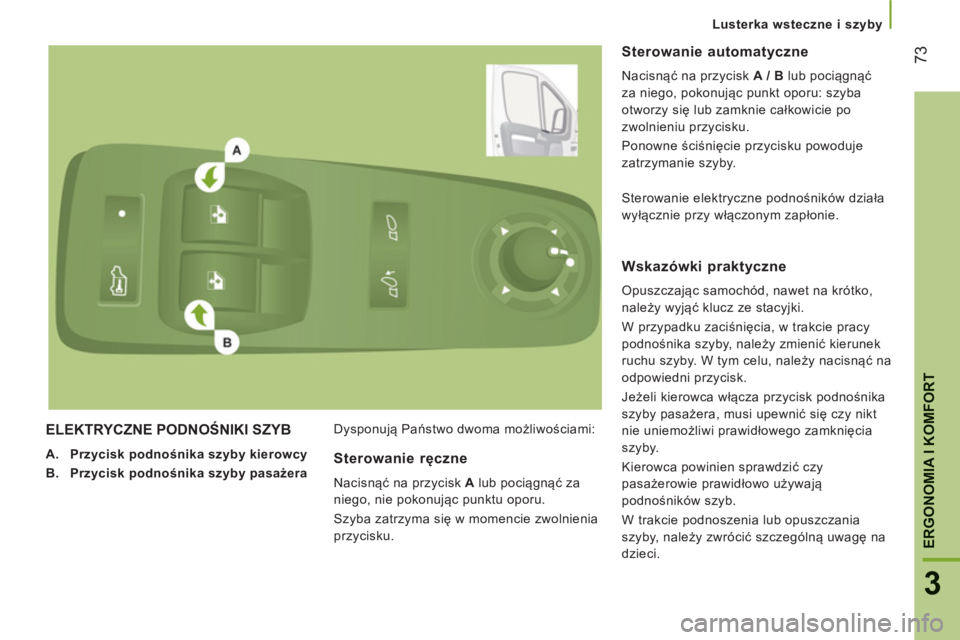

ELEKTRYCZNE PODNOŚNIKI SZYB



A.
Przycisk podnośnika szyby kierowcy

B.
Przycisk podnośnika szyby pasażera
Dysponują Państwo dwoma możliwościami:
Sterowanie automatyczne

Nacisnąć na przycisk A / B lub pociągnąć
za niego, pokonując punkt oporu: szyba
otworzy się lub zamknie całkowicie po
zwolnieniu przycisku.
Ponowne ściśnięcie przycisku powoduje
zatrzymanie szyby.

Sterowanie ręczne

Nacisnąć na przycisk A lub pociągnąć za
niego, nie pokonując punktu oporu.
Szyba zatrzyma się w momencie zwolnienia
przycisku.


Wskazówki praktyczne

Opuszczając samochód, nawet na krótko,
należy wyjąć klucz ze stacyjki.
W przypadku zaciśnięcia, w trakcie pracy
podnośnika szyby, należy zmienić kierunek
ruchu szyby. W tym celu, należy nacisnąć na
odpowiedni przycisk.
Jeżeli kierowca włącza przycisk podnośnika
szyby pasażera, musi upewnić się czy nikt
nie uniemożliwi prawidłowego zamknięcia
szyby.
Kierowca powinien sprawdzić czy
pasażerowie prawidłowo używają
podnośników szyb.
W trakcie podnoszenia lub opuszczania
szyby, należy zwrócić szczególną uwagę na
dzieci. Sterowanie elektryczne podnośników działa
wyłącznie przy włączonym zapłonie.

74

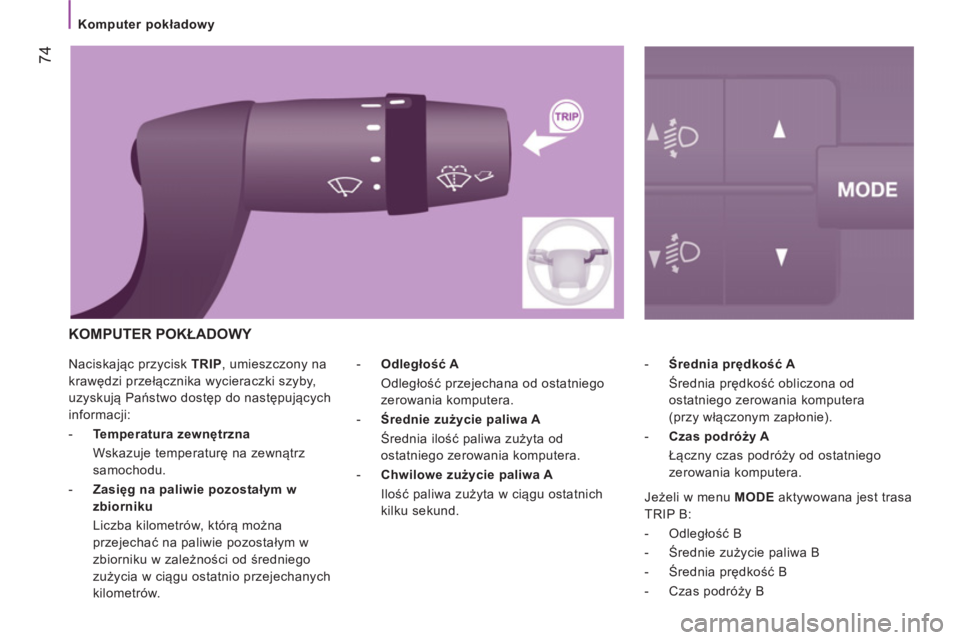

Komputer pokładowy

Naciskając przycisk TRIP
, umieszczony na
krawędzi przełącznika wycieraczki szyby,
uzyskują Państwo dostęp do następujących
informacji:


- Temperatura zewnętrzna
Wskazuje temperaturę na zewnątrz
samochodu.

- Zasięg na paliwie pozostałym w
zbiorniku
Liczba kilometrów, którą można
przejechać na paliwie pozostałym w
zbiorniku w zależności od średniego
zużycia w ciągu ostatnio przejechanych
kilometrów.
- Średnia prędkość A
Średnia prędkość obliczona od
ostatniego zerowania komputera
(przy włączonym zapłonie).

- Czas podróży A
Łączny czas podróży od ostatniego
zerowania komputera.
- Odległość A
Odległość przejechana od ostatniego
zerowania komputera.

- Średnie zużycie paliwa A
Średnia ilość paliwa zużyta od
ostatniego zerowania komputera.

- Chwilowe zużycie paliwa A
Ilość paliwa zużyta w ciągu ostatnich
kilku sekund.
KOMPUTER POKŁADOWY

Jeżeli w menu MODE
aktywowana jest trasa
TRIP B:


- Odległość B

- Średnie zużycie paliwa B

- Średnia prędkość B

- Czas podróży B

Tryb Mode
75
4
TECHNOLOGIA NA POKŁADZI
E

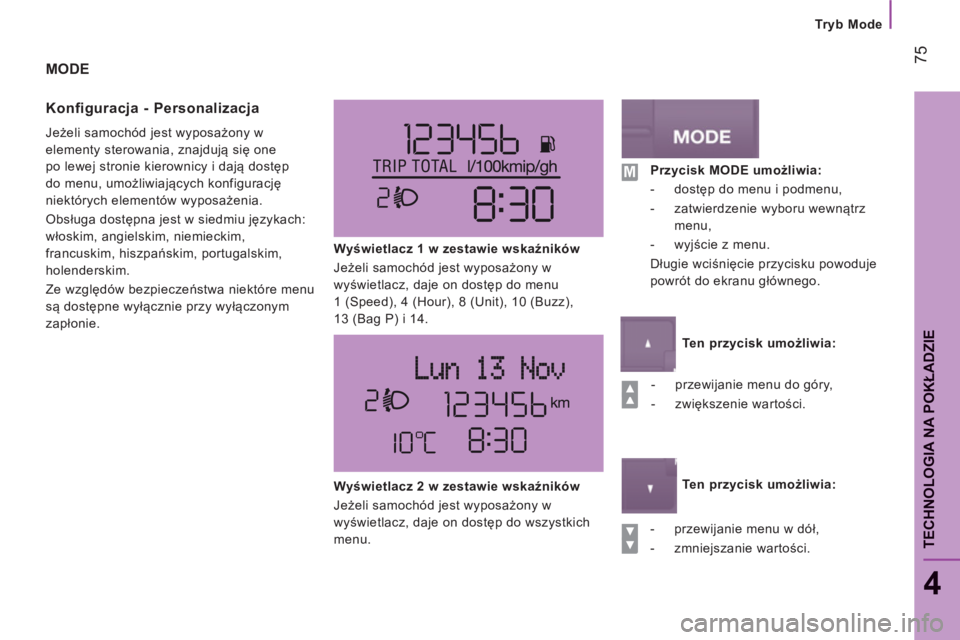

MODE
Konfi
guracja - Personalizacja
Jeżeli samochód jest wyposażony w
elementy sterowania, znajdują się one
po lewej stronie kierownicy i dają dostęp
do menu, umożliwiających konfigurację
niektórych elementów wyposażenia.
Obsługa dostępna jest w siedmiu językach:
włoskim, angielskim, niemieckim,
francuskim, hiszpańskim, portugalskim,
holenderskim.
Ze względów bezpieczeństwa niektóre menu
są dostępne wyłącznie przy wyłączonym
zapłonie.
Wyświetlacz 1 w zestawie wskaźników
Jeżeli samochód jest wyposażony w
wyświetlacz, daje on dostęp do menu
1 (Speed), 4 (Hour), 8 (Unit), 10 (Buzz),
13 (Bag P) i 14.


- przewijanie menu do góry,

- zwiększenie wartości.



- przewijanie menu w dół,

- zmniejszanie wartości.

Wyświetlacz 2 w zestawie wskaźników
Jeżeli samochód jest wyposażony w
wyświetlacz, daje on dostęp do wszystkich
menu.

Przycisk MODE umożliwia:


- dostęp do menu i podmenu,

- zatwierdzenie wyboru wewnątrz
menu,

- wyjście z menu.
Długie wciśnięcie przycisku powoduje
powrót do ekranu głównego.


Ten przycisk umożliwia:


Ten przycisk umożliwia:

Tryb Mode

76

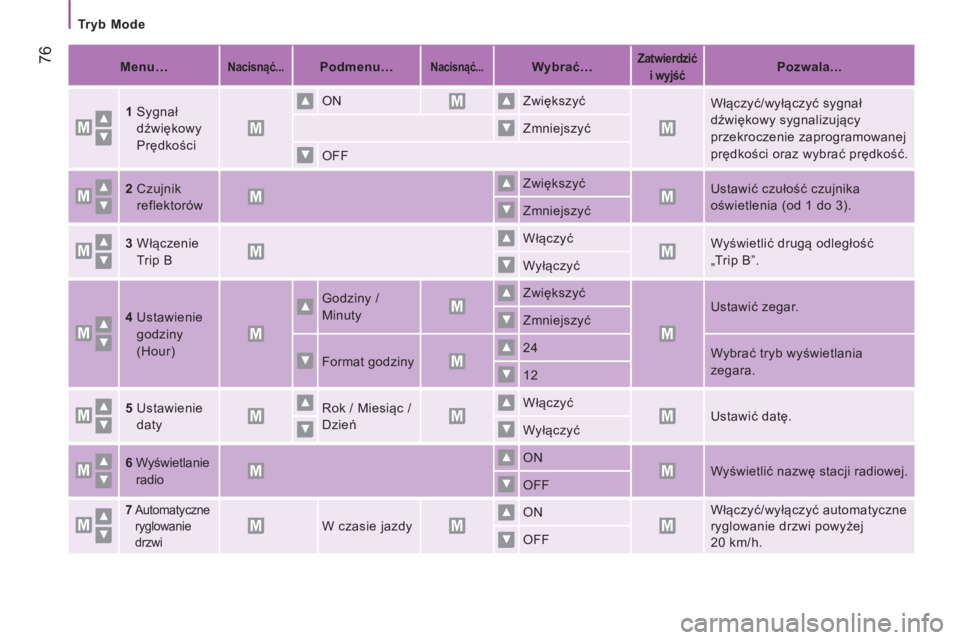

Menu…



Nacisnąć...




Podmenu…



Nacisnąć...



Wybrać…



Zatwierdzić
i wyjść



Pozwala...


1

Sygnał
dźwiękowy
Prędkości



ON



Zwiększyć



Włączyć/wyłączyć sygnał
dźwiękowy sygnalizujący
przekroczenie zaprogramowanej
prędkości oraz wybrać prędkość.


Zmniejszyć
OFF




2

Czujnik
reflektorów
Zwiększyć

Ustawić czułość czujnika
oświetlenia (od 1 do 3).
Zmniejszyć

3

Włączenie
Trip B

Włączyć

Wyświetlić drugą odległość
„Trip B”.
Wyłączyć

4

Ustawienie
godziny
(Hour)

Godziny /
Minuty
Zwiększyć

Ustawić zegar .
Zmniejszyć


Format godziny

24

Wybrać tryb wyświetlania
zegara.
12

5

Ustawienie
daty

Rok / Miesiąc /
Dzień

Włączyć

Ustawić datę.
Wyłączyć

6

Wyświetlanie
radio

ON

Wyświetlić nazwę stacji radiowej.
OFF


7

Automatyczne
ryglowanie
drzwi

W czasie jazdy

ON


Włączyć/wyłączyć automatyczne
ryglowanie drzwi powyżej
20 km/h. OFF

Tryb Mode
77
4
TECHNOLOGIA NA POKŁADZI
E

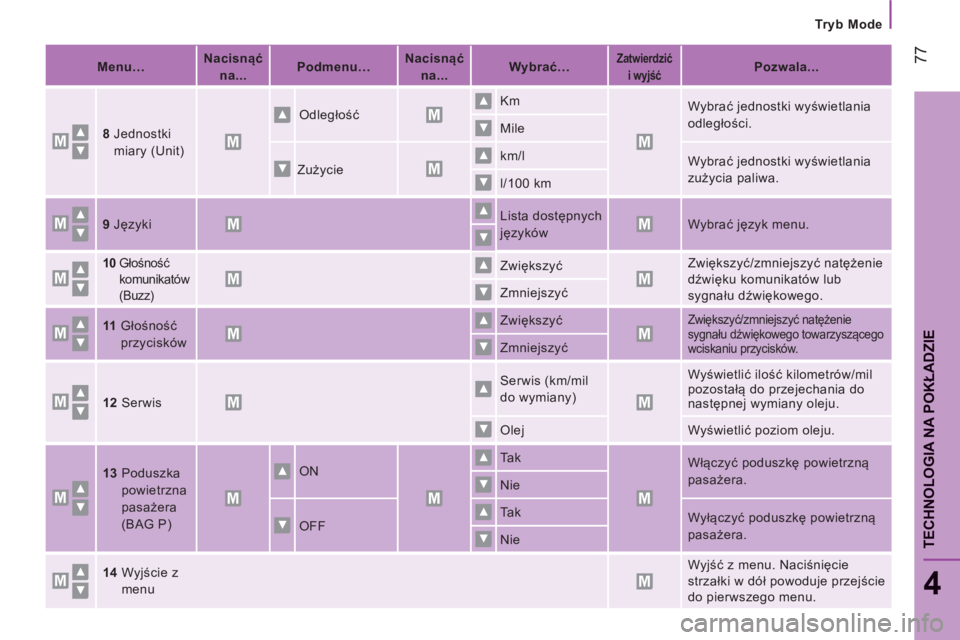

Menu…


Nacisnąć
na...


Podmenu…


Nacisnąć
na...


Wybrać…



Zatwierdzić
i wyjść



Pozwala...


8

Jednostki
miary (Unit)

Odległość

Km

Wybrać jednostki wyświetlania
odległości.
Mile


Zużycie

km/l

Wybrać jednostki wyświetlania
zużycia paliwa.
l/100 km

9
Języki


Lista dostępnych
języków

Wybrać język menu.


10

Głośność
komunikatów
(Buzz)

Zwiększyć


Zwiększyć/zmniejszyć natężenie
dźwięku komunikatów lub
sygnału dźwiękowego . Zmniejszyć

11

Głośność
przycisków

Zwiększyć

Zwiększyć/zmniejszyć natężenie
sygnału dźwiękowego towarzyszącego
wciskaniu przycisków.
Zmniejszyć

12
Serwis



Serwis (km/mil
do wymiany)


Wyświetlić ilość kilometrów/mil
pozostałą do przejechania do
następnej wymiany oleju.
Olej Wyświetlić poziom oleju.

13

Poduszka
powietrzna
pasażera
(BAG P) ON Ta k
Włączyć poduszkę powietrzną
pasażera.
Nie




OFF

Ta k



Wyłączyć poduszkę powietrzną
pasażera.
Nie

14

Wyjście z
menu


Wyjść z menu. Naciśnięcie
strzałki w dół powoduje przejście
do pierwszego menu.

kmCITY


Pomoc przy parkowaniu

78

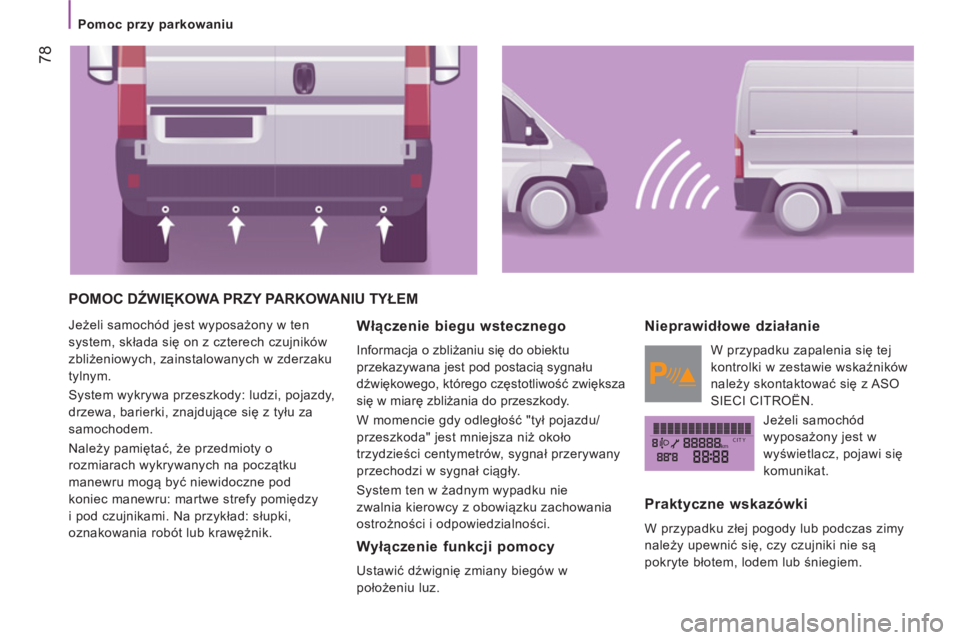

POMOC DŹWIĘKOWA PRZY PARKOWANIU TYŁEM

Jeżeli samochód jest wyposażony w ten
system, składa się on z czterech czujników
zbliżeniowych, zainstalowanych w zderzaku
tylnym.
System wykrywa przeszkody: ludzi, pojazdy,
drzewa, barierki, znajdujące się z tyłu za
samochodem.
Należy pamiętać, że przedmioty o
rozmiarach wykrywanych na początku
manewru mogą być niewidoczne pod
koniec manewru: martwe strefy pomiędzy
i pod czujnikami. Na przykład: słupki,
oznakowania robót lub krawężnik. Włączenie biegu wstecznego

Informacja o zbliżaniu się do obiektu
przekazywana jest pod postacią sygnału
dźwiękowego, którego częstotliwość zwiększa
się w miarę zbliżania do przeszkody.
W momencie gdy odległość "tył pojazdu/
przeszkoda" jest mniejsza niż około
trzydzieści centymetrów, sygnał przerywany
przechodzi w sygnał ciągły.
System ten w żadnym wypadku nie
zwalnia kierowcy z obowiązku zachowania
ostrożności i odpowiedzialności.
Wyłączenie funkcji pomocy

Ustawić dźwignię zmiany biegów w
położeniu luz.


Nieprawidłowe działanie

W przypadku zapalenia się tej
kontrolki w zestawie wskaźników
należy skontaktować się z ASO
SIECI CITROËN.
Jeżeli samochód
wyposażony jest w
wyświetlacz, pojawi się
komunikat.


Praktyczne wskazówki

W przypadku złej pogody lub podczas zimy
należy upewnić się, czy czujniki nie są
pokryte błotem, lodem lub śniegiem.
