CITROEN JUMPER 2012 Kasutusjuhend (in Estonian)

Diiselmootorid
14
9
9

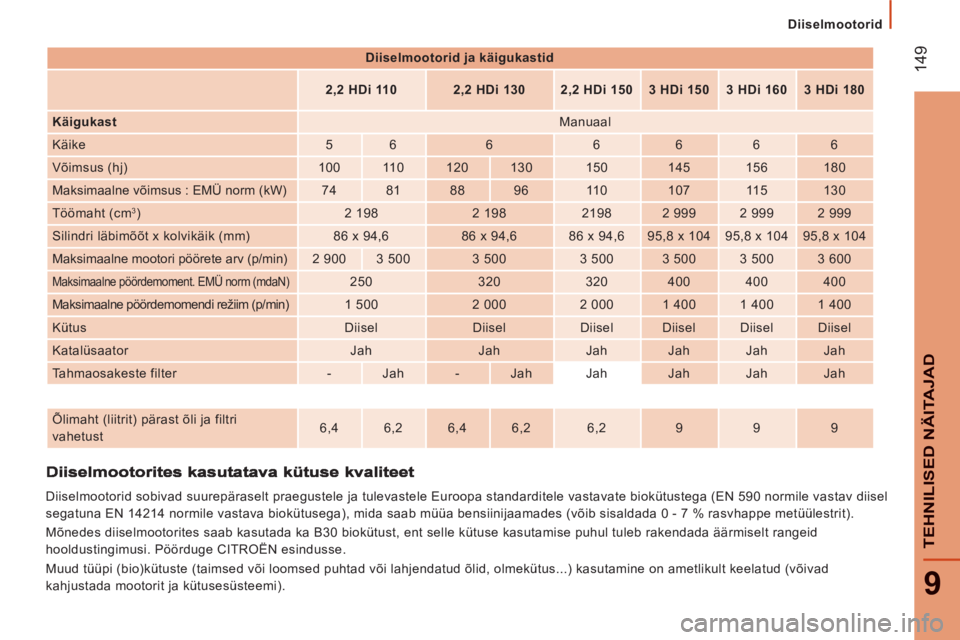

TEHNILISED NÄITAJA
D


Diiselmootorid ja käigukastid





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Käigukast

Manuaal
Käike
5
6
6
6
6
6
6
Võimsus (hj)
100
11 0
120
130
150
145
156
180
Maksimaalne võimsus : EMÜ norm (kW)
74
81
88
96
11 0
107
11 5
130
Töömaht (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Silindri läbimõõt x kolvikäik (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Maksimaalne mootori pöörete arv (p/min)
2 900
3 500
3 500
3 500
3 500
3 500
3 600

Maksimaalne pöördemoment. EMÜ norm (mdaN)

250
320
320
400
400
400
Maksimaalne pöördemomendi režiim (p/min)
1 500
2 000
2 000
1 400
1 400
1 400
Kütus
Diisel
Diisel
Diisel
Diisel
Diisel
Diisel
Katalüsaator
Jah
Jah
Jah
Jah
Jah
Jah
Tahmaosakeste filter
-
Jah
-
Jah
Jah
Jah
Jah
Jah





Õlimaht (liitrit) pärast õli ja filtri
vahetust
6,4
6,2
6,4
6,2
6,2
9
9
9


Diiselmootorid sobivad suurepäraselt praegustele ja tulevastele Euroopa standarditele vastavate biokütustega (EN 590 normile vastav diisel
segatuna EN 14214 normile vastava biokütusega), mida saab müüa bensiinijaamades (võib sisaldada 0 - 7 % rasvhappe metüülestrit).
Mõnedes diiselmootorites saab kasutada ka B30 biokütust, ent selle kütuse kasutamise puhul tuleb rakendada äärmiselt rangeid
hooldustingimusi. Pöörduge CITROËN esindusse.
Muud tüüpi (bio)kütuste (taimsed või loomsed puhtad või lahjendatud õlid, olmekütus...) kasutamine on ametlikult keelatud (võivad
kahjustada mootorit ja kütusesüsteemi).

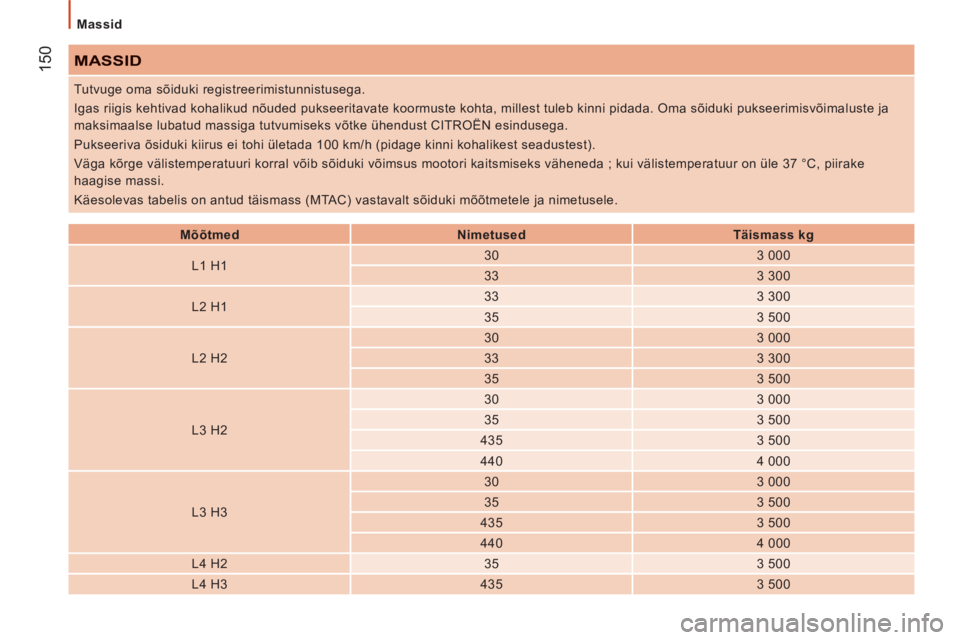

Massid
150
MASSID



Mõõtmed


Nimetused


Täismass kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Tutvuge oma sõiduki registreerimistunnistusega.
Igas riigis kehtivad kohalikud nõuded pukseeritavate koormuste kohta, millest tuleb kinni pidada. Oma sõiduki pukseerimisvõimaluste ja
maksimaalse lubatud massiga tutvumiseks võtke ühendust CITROËN esindusega.
Pukseeriva õsiduki kiirus ei tohi ületada 100 km/h (pidage kinni kohalikest seadustest).
Väga kõrge välistemperatuuri korral võib sõiduki võimsus mootori kaitsmiseks väheneda ; kui välistemperatuur on üle 37 °C, piirake
haagise massi.
Käesolevas tabelis on antud täismass (MTAC) vastavalt sõiduki mõõtmetele ja nimetusele.

Massid
151
9
TEHNILISED NÄITAJA
D

*
15 tollised veljed.

**
16 tollised veljed.

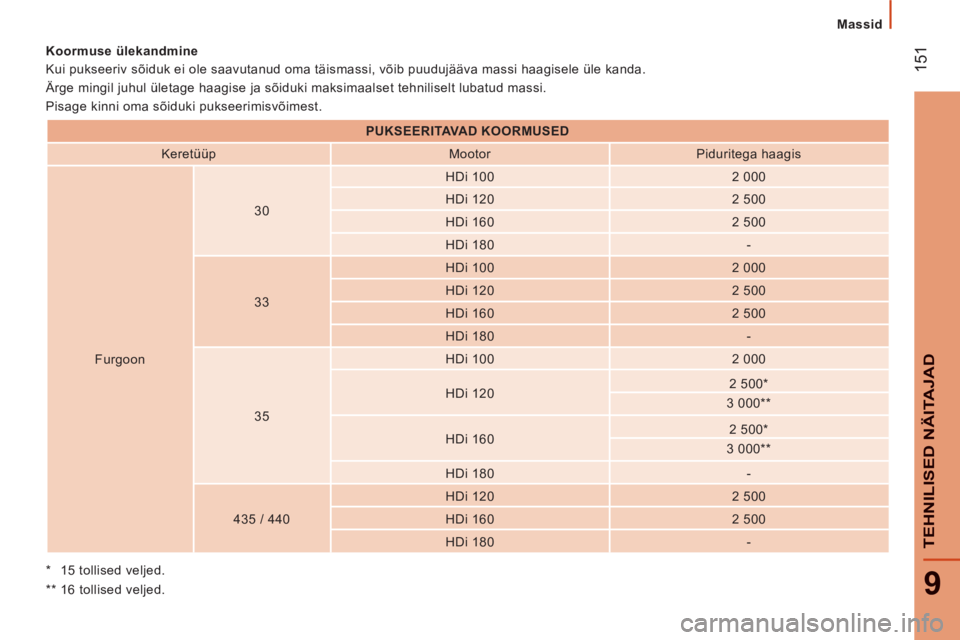

Koormuse ülekandmine
Kui pukseeriv sõiduk ei ole saavutanud oma täismassi, võib puudujääva massi haagisele üle kanda.
Ärge mingil juhul ületage haagise ja sõiduki maksimaalset tehniliselt lubatud massi.
Pisage kinni oma sõiduki pukseerimisvõimest.




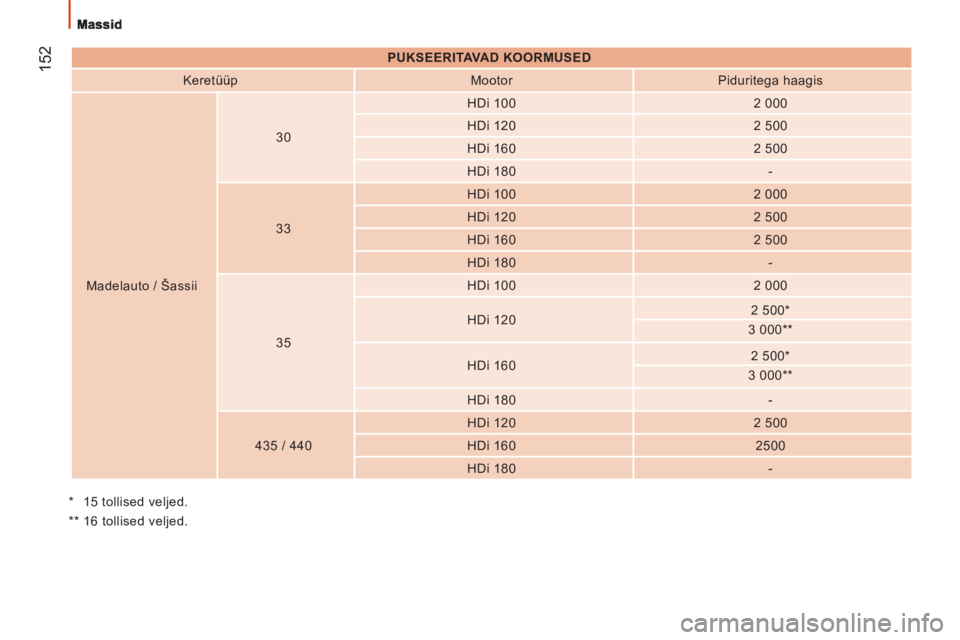

PUKSEERITAVAD KOORMUSED


Keretüüp
Mootor
Piduritega haagis

Furgoon
30
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

33
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

35
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-

435 / 440
HDi 120
2 500

HDi 160
2 500

HDi 180
-

152

PUKSEERITAVAD KOORMUSED


Keretüüp
Mootor
Piduritega haagis
Madelauto / Šassii
30
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

33
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

35
HDi 100
2 000

HDi 120
2 500 *
3 000 **


HDi 160
2 500 *
3 000 **


HDi 180
-
435 / 440
HDi 120
2 500


HDi 160
2500

HDi 180
-

* 15 tollised veljed.
**
16 tollised veljed.

Massid
153
9
TEHNILISED NÄITAJA
D


PUKSEERITAVAD KOORMUSED


Keretüüp
Mootor
Piduritega haagis

Kombi
30
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

33
HDi 100
2 000

HDi 120
2 500

HDi 160
2 500

HDi 180
-

Identifitseerimine
154

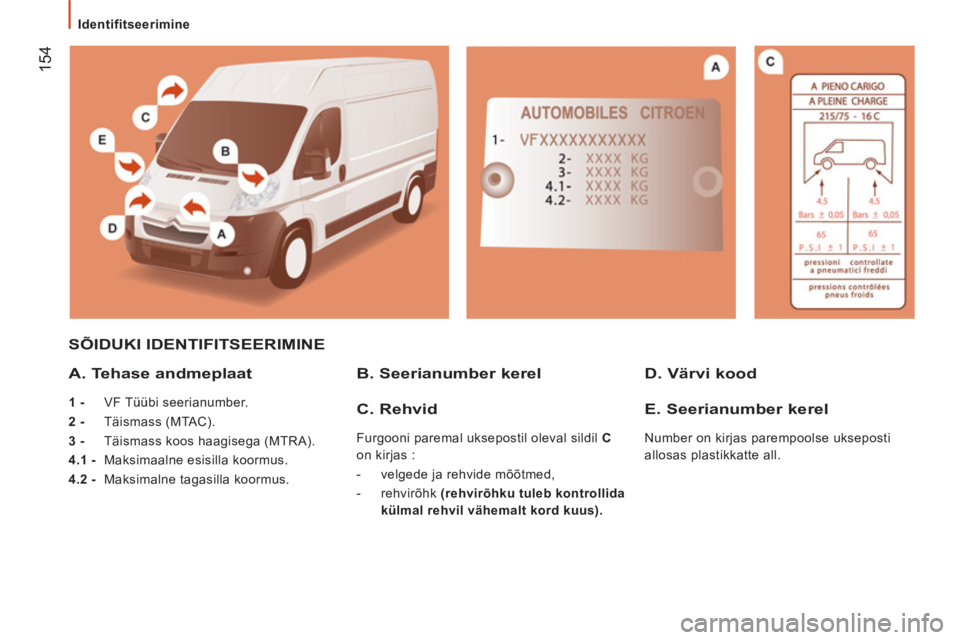

SÕIDUKI IDENTIFITSEERIMINE

A. Tehase andmeplaat


1 -
VF Tüübi seerianumber.

2 -
Täismass (MTAC).

3 -
Täismass koos haagisega (MTRA).

4.1 -
Maksimaalne esisilla koormus.

4.2 -
Maksimalne tagasilla koormus.
B. Seerianumber kerel D. Värvi kood

C. Rehvid
Furgooni paremal uksepostil oleval sildil C
on kirjas :


- velgede ja rehvide mõõtmed,

- rehvirõhk (rehvirõhku tuleb kontrollida
külmal rehvil vähemalt kord kuus).




E. Seerianumber kerel

Number on kirjas parempoolse ukseposti
allosas plastikkatte all.

155

Välimus
10
ASUKOHA TUVASTAMIN
E

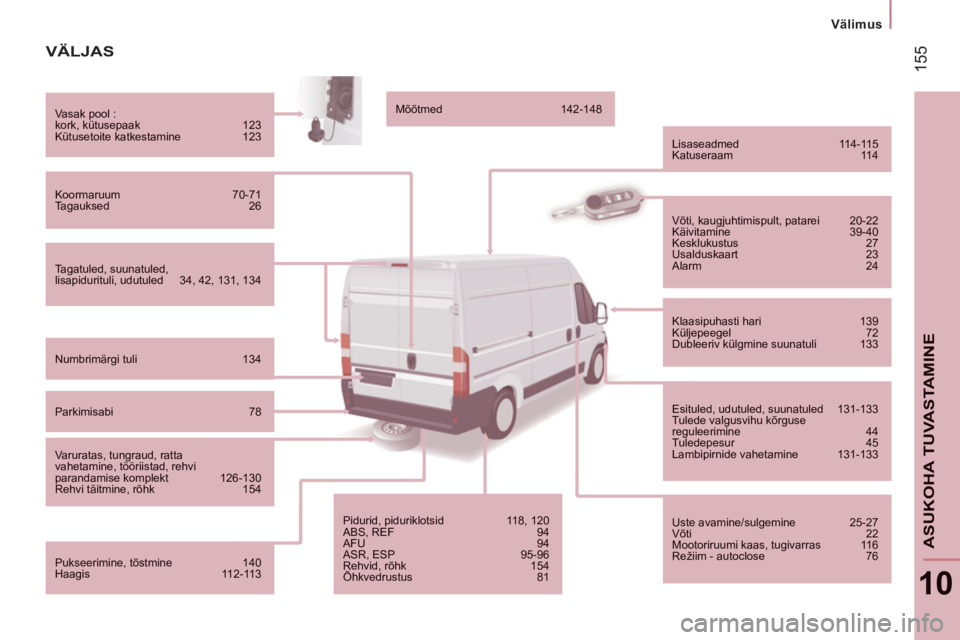

VÄLJAS
Tagatuled, suunatuled, lisapidurituli, udutuled 34, 42, 131, 134
Vasak pool :kork, kütusepaak 123 Kütusetoite katkestamine 123
Koormaruum 70-71 Tagauksed 26
Numbrimärgi tuli 134
Parkimisabi 78
Varuratas, tungraud, ratta vahetamine, tööriistad, rehvi parandamise komplekt 126-130 Rehvi täitmine, rõhk 154
Pukseerimine, tõstmine 140 Haagis 11 2-11 3

Mõõtmed 142-148

Lisaseadmed 114-11 5
Katuseraam 114

Pidurid, piduriklotsid 11 8, 120 ABS, REF 94 AFU 94 ASR, ESP 95-96
Rehvid, rõhk 154
Õhkvedrustus 81,

Võti, kaugjuhtimispult, patarei 20-22
Käivitamine 39-40
Kesklukustus 27
Usalduskaart 23
Alarm 24

Klaasipuhasti hari 139
Küljepeegel 72
Dubleeriv külgmine suunatuli 133

Esituled, udutuled, suunatuled 131-133 Tulede valgusvihu kõrguse reguleerimine 44
Tuledepesur 45
Lambipirnide vahetamine 131-133

Uste avamine/sulgemine 25-27
Võti 22
Mootoriruumi kaas, tugivarras 11 6
Režiim - autoclose 76

156
Juhikoht

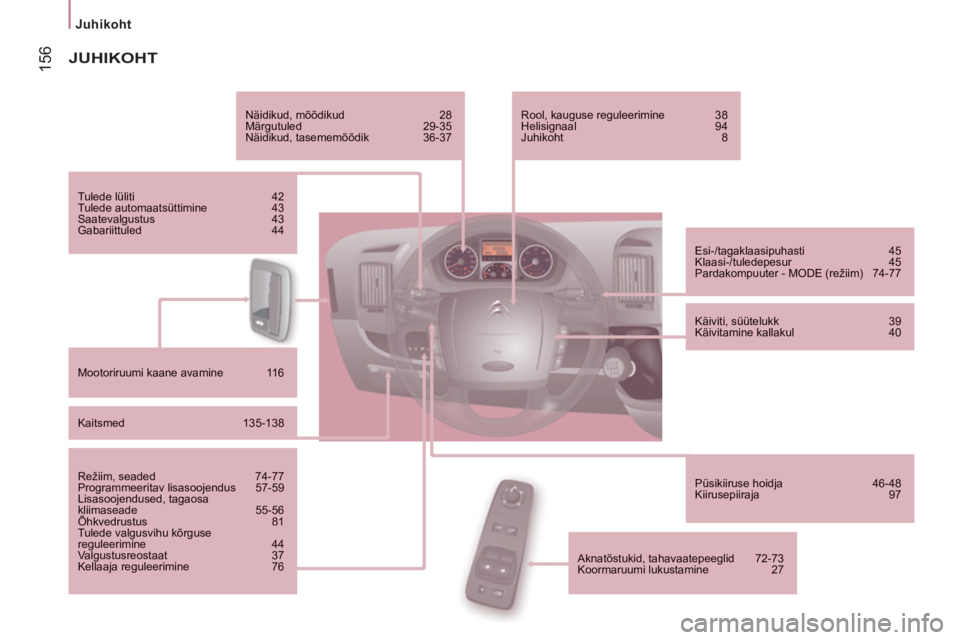

JUHIKOHT
Näidikud, mõõdikud 28Märgutuled 29-35Näidikud, tasememõõdik 36-37

Tulede lüliti 42
Tulede automaatsüttimine 43 Saatevalgustus 43 Gabariittuled 44

Mootoriruumi kaane avamine 11 6

Kaitsmed 135-138

Režiim, seaded 74-77
Programmeeritav lisasoojendus 57-59
Lisasoojendused, tagaosakliimaseade 55-56 Õhkvedrustus 81 Tulede valgusvihu kõrguse reguleerimine 44
Va lgustusreostaat 37
Kellaaja reguleerimine 76

Esi-/tagaklaasipuhasti 45
Klaasi-/tuledepesur 45
Pardakompuuter - MODE (režiim) 74-77

Käiviti, süütelukk 39
Käivitamine kallakul 40

Püsikiiruse hoidja 46-48
Kiirusepiiraja 97
Rool, kauguse reguleerimine 38 Helisignaal 94 Juhikoht 8
Aknatõstukid, tahavaatepeeglid 72-73
Koormaruumi lukustamine 27

157

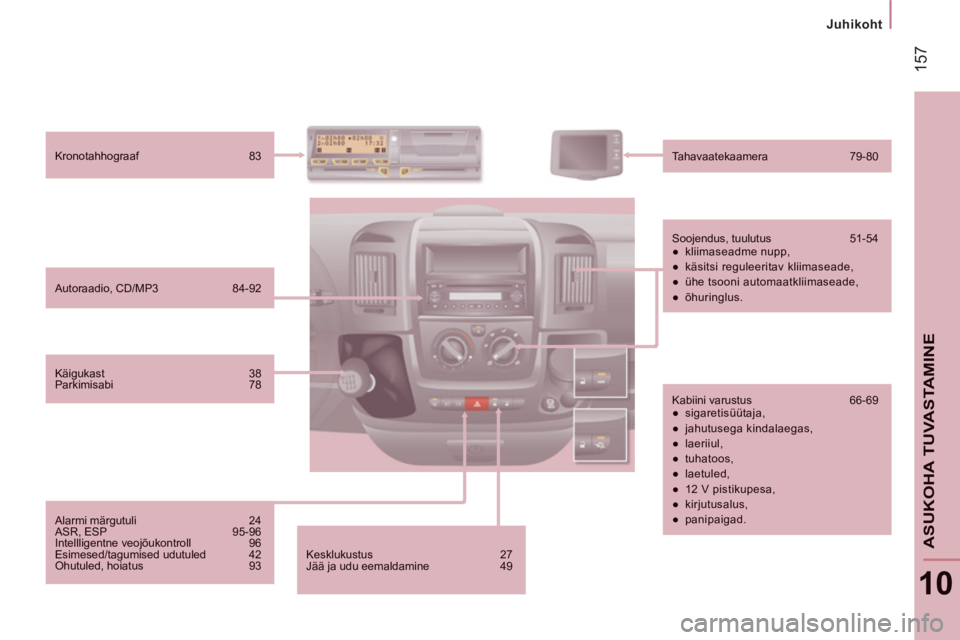

Juhikoht
10
ASUKOHA TUVASTAMIN
E

Kesklukustus 27
Jää ja udu eemaldamine 49

Autoraadio, CD/MP3 84-92
Kronotahhograaf 83
Tahavaatekaamera 79-80

Soojendus, tuulutus 51-54


●
kliimaseadme nupp,

●
käsitsi reguleeritav kliimaseade,

●
ühe tsooni automaatkliimaseade,

●
õhuringlus.

Kabiini varustus 66-69


●
sigaretisüütaja,

●
jahutusega kindalaegas,

●
laeriiul,

●
tuhatoos,

●
laetuled,

●
12 V pistikupesa,

●
kirjutusalus,

●
panipaigad.
Käigukast 38 Parkimisabi 78

Alarmi märgutuli 24
ASR, ESP 95-96 Intellligentne veojõukontroll 96 Esimesed/tagumised udutuled 42 Ohutuled, hoiatus 93

158

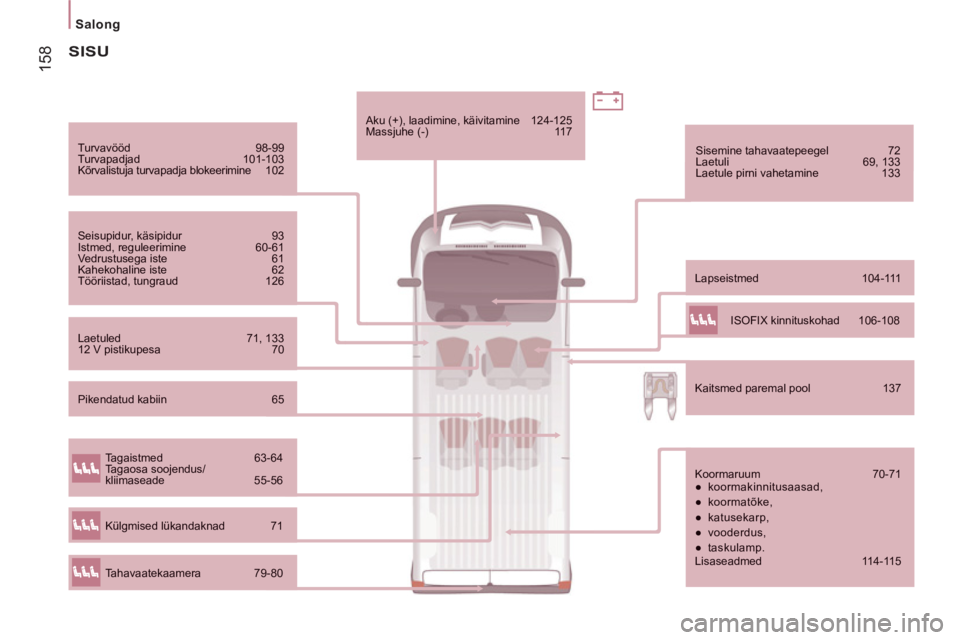

Salong
Turvavööd 98-99
Turvapadjad 101-103
Kõrvalistuja turvapadja blokeerimine 102
Seisupidur, käsipidur 93
Istmed, reguleerimine 60-61
Vedrustusega iste 61
Kahekohaline iste 62
Tööriistad, tungraud 126
Lapseistmed 104-111

Sisemine tahavaatepeegel 72
Laetuli 69, 133
Laetule pirni vahetamine 133

Laetuled 71, 133
12 V pistikupesa 70
Aku (+), laadimine, käivitamine 124-125Massjuhe (-) 11 7

Kaitsmed paremal pool 137

SISU

Koormaruum 70-71


●
koormakinnitusaasad,

●
koormatõke,

●
katusekarp,

●
vooderdus,

●
taskulamp.
Lisaseadmed 114-11 5

Tagaistmed 63-64
Tagaosa soojendus/kliimaseade 55-56

Tahavaatekaamera 79-80

Külgmised lükandaknad 71
ISOFIX kinnituskohad 106-108

Pikendatud kabiin 65
