CITROEN JUMPER 2012 Kasutusjuhend (in Estonian)

Lapsed
109
5
TURVALISU
S

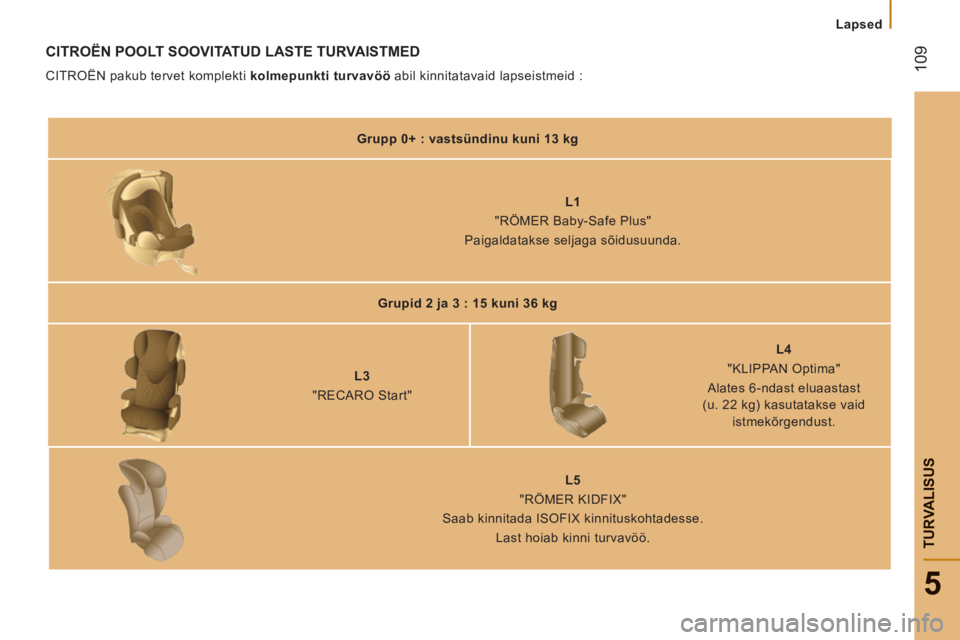

CITROËN POOLT SOOVITATUD LASTE TURVAISTMED

CITROËN pakub tervet komplekti kolmepunkti turvavöö
abil kinnitatavaid lapseistmeid :


Grupp 0+ : vastsündinu kuni 13 kg


L1
"RÖMER Baby-Safe Plus"
Paigaldatakse seljaga sõidusuunda.


Grupid 2 ja 3 : 15 kuni 36 kg



L3
"RECARO Start"

L4
"KLIPPAN Optima"
Alates 6-ndast eluaastast
(u. 22 kg) kasutatakse vaid
istmekõrgendust.


L5
"RÖMER KIDFIX"
Saab kinnitada ISOFIX kinnituskohtadesse.
Last hoiab kinni turvavöö.

Lapsed

11
0

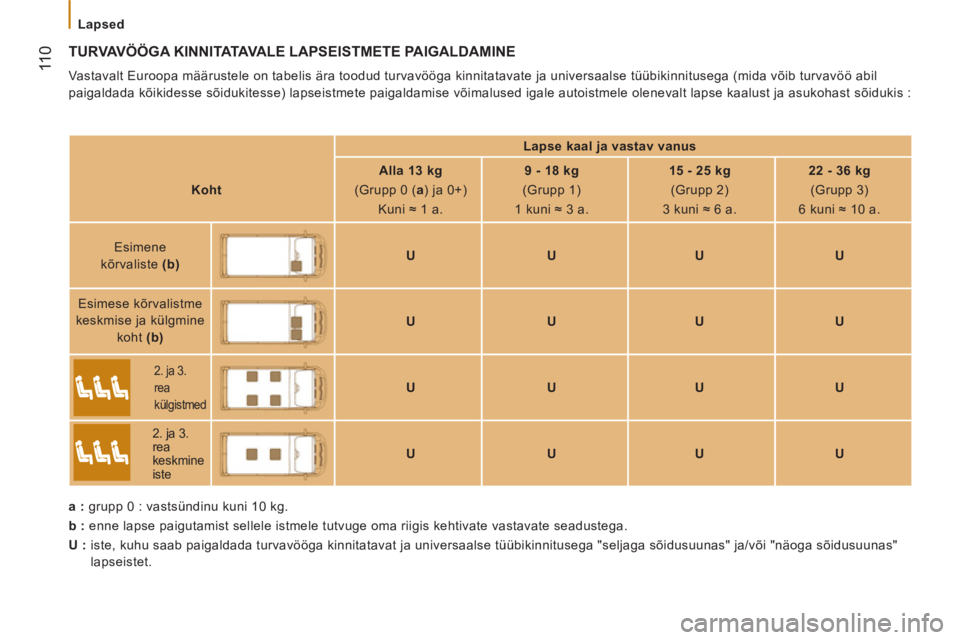

TURVAVÖÖGA KINNITATAVALE LAPSEISTMETE PAIGALDAMINE

Vastavalt Euroopa määrustele on tabelis ära toodud turvavööga kinnitatavate ja universaalse tüübikinnitusega (mida võib turvavöö abil
paigaldada kõikidesse sõidukitesse) lapseistmete paigaldamise võimalused igale autoistmele olenevalt lapse kaalust ja asukohast sõidukis :

a :
grupp 0 : vastsündinu kuni 10 kg.

b :
enne lapse paigutamist sellele istmele tutvuge oma riigis kehtivate vastavate seadustega.

U :
iste, kuhu saab paigaldada turvavööga kinnitatavat ja universaalse tüübikinnitusega "seljaga sõidusuunas" ja/või "näoga sõidusuunas"
lapseistet.

Lapse kaal ja vastav vanus



Koht


Alla 13 kg
(Grupp 0 ( a
) ja 0+)
Kuni ≈ 1 a.

9 - 18 kg
(Grupp 1)
1 kuni ≈ 3 a.

15 - 25 kg
(Grupp 2)
3 kuni ≈ 6 a.

22 - 36 kg
(Grupp 3)
6 kuni ≈ 10 a.
Esimene
kõrvaliste (

b

)

U


U


U


U

Esimese kõrvalistme
keskmise ja külgmine
koht (

b

)

U


U




U


U



2. ja 3.
rea
külgistmed



U




U


U


U



2. ja 3.
rea
keskmine
iste



U


U

U


U

Lapsed
111
5
TURVALISU
S

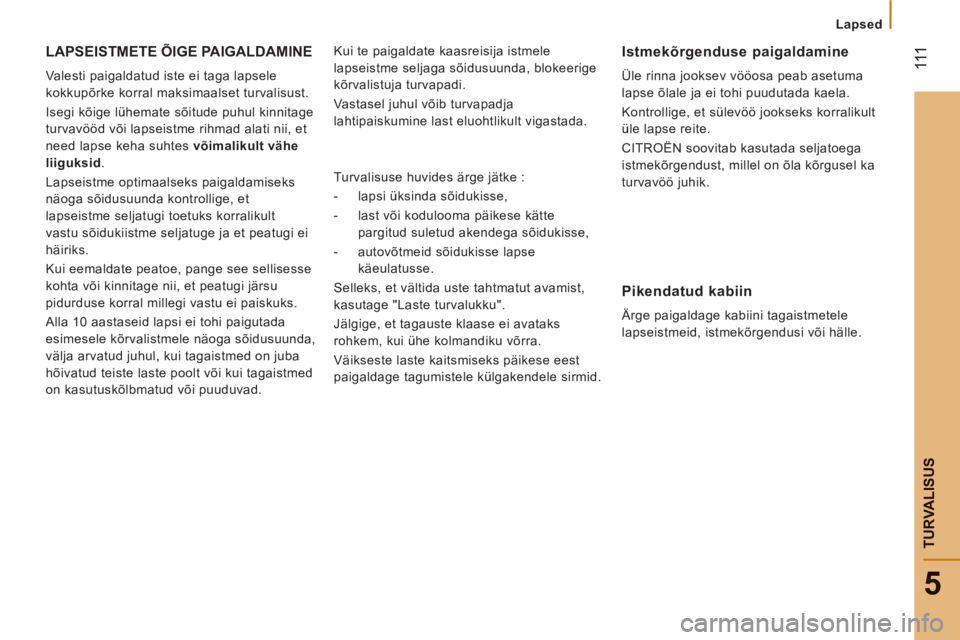

LAPSEISTMETE ÕIGE PAIGALDAMINE

Valesti paigaldatud iste ei taga lapsele
kokkupõrke korral maksimaalset turvalisust.
Isegi kõige lühemate sõitude puhul kinnitage
turvavööd või lapseistme rihmad alati nii, et
need lapse keha suhtes võimalikult vähe
liiguksid
.
Lapseistme optimaalseks paigaldamiseks
näoga sõidusuunda kontrollige, et
lapseistme seljatugi toetuks korralikult
vastu sõidukiistme seljatuge ja et peatugi ei
häiriks.
Kui eemaldate peatoe, pange see sellisesse
kohta või kinnitage nii, et peatugi järsu
pidurduse korral millegi vastu ei paiskuks.
Alla 10 aastaseid lapsi ei tohi paigutada
esimesele kõrvalistmele näoga sõidusuunda,
välja arvatud juhul, kui tagaistmed on juba
hõivatud teiste laste poolt või kui tagaistmed
on kasutuskõlbmatud või puuduvad. Kui te paigaldate kaasreisija istmele
lapseistme seljaga sõidusuunda, blokeerige
kõrvalistuja turvapadi.
Vastasel juhul võib turvapadja
lahtipaiskumine last eluohtlikult vigastada.

Turvalisuse huvides ärge jätke :


- lapsi üksinda sõidukisse,

- last või kodulooma päikese kätte
pargitud suletud akendega sõidukisse,

- autovõtmeid sõidukisse lapse
käeulatusse.
Selleks, et vältida uste tahtmatut avamist,
kasutage "Laste turvalukku".
Jälgige, et tagauste klaase ei avataks
rohkem, kui ühe kolmandiku võrra.
Väikseste laste kaitsmiseks päikese eest
paigaldage tagumistele külgakendele sirmid.
Istmekõrgenduse paigaldamine

Üle rinna jooksev vööosa peab asetuma
lapse õlale ja ei tohi puudutada kaela.
Kontrollige, et sülevöö jookseks korralikult
üle lapse reite.
CITROËN soovitab kasutada seljatoega
istmekõrgendust, millel on õla kõrgusel ka
turvavöö juhik.
Pikendatud kabiin

Ärge paigaldage kabiini tagaistmetele
lapseistmeid, istmekõrgendusi või hälle.

11 2

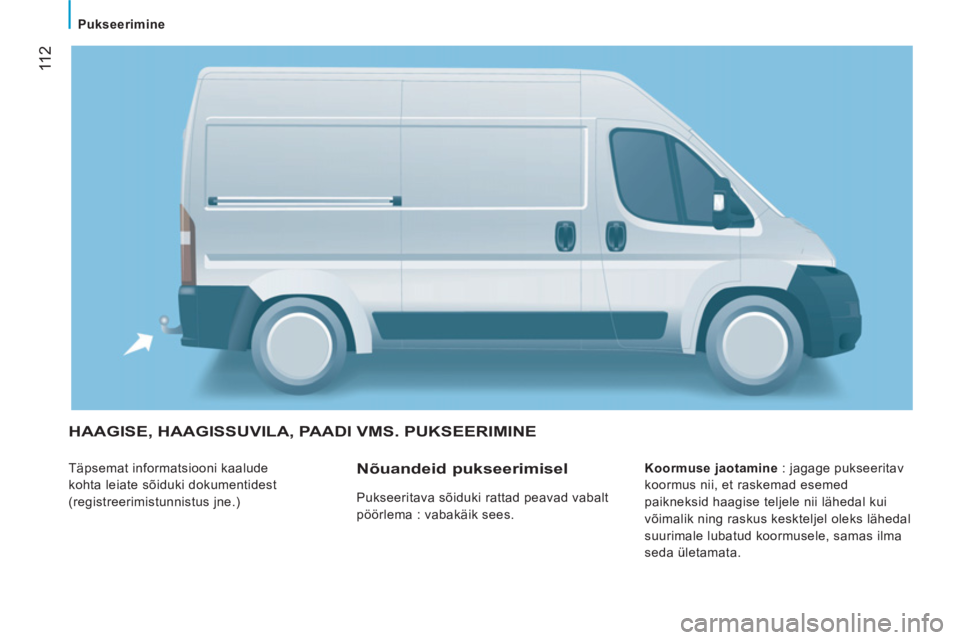

Pukseerimine


HAAGISE, HAAGISSUVILA, PAADI VMS. PUKSEERIMINE

Täpsemat informatsiooni kaalude
kohta leiate sõiduki dokumentidest
(registreerimistunnistus jne.)
Koormuse jaotamine
: jagage pukseeritav
koormus nii, et raskemad esemed
paikneksid haagise teljele nii lähedal kui
võimalik ning raskus keskteljel oleks lähedal
suurimale lubatud koormusele, samas ilma
seda ületamata. Nõuandeid pukseerimisel
Pukseeritava sõiduki rattad peavad vabalt
pöörlema : vabakäik sees.

11
3
6


Pukseerimine
LISAVARUSTU
S


Mootori jahutussüsteemid :
haagise mäest
ülesvedamisel tõuseb jahutusvedeliku
temperatuur.
Et mootori jahutusventilaator töötab
elektriliselt, ei sõltu selle jahutusvõime
mootori pöörete arvust.
Laskumisel kasutage kõrgemat käiku,
et mootori pöörete arvu vähendada ning
vähendage sõidukiirust.
Jälgige alati jahutusvedeliku temperatuuri.
Rehvid :
kontrollige pukseeriva sõiduki
rehvirõhku (vt. ptk. 9 osast "Sõiduki
identifitseerimine") ja kindlustage rõhu
püsimine ettenähtud tasemel.
Soovitame kasutada CITROËN
haagisekonkse ja juhtmeid, mille
vastupidavust on testitud juba sõiduki
loomise algstaadiumis ; samuti soovitame
lasta paigaldada haagisekonksu CITROËN
esinduses.
Kui lasete haagisekonksu paigaldada
väljaspool CITROËN esindust, tuleb
paigaldamisel tingimata kasutada sõiduki
tagaosas olevaod elektrisüsteeme ja täita
tootja juhiseid.
Nõuanne

Eriti rasketes tingimustes (maksimaalne
lubatud kaal tugeval tõusul ning kuuma
ilmaga) vähendab mootor automaatselt oma
võimsust. Sellisel juhul aitab kliimaseadme
automaatne väljalülitumine mootori võimsust
taastada.
Kui jahutusvedeliku märgutuli
süttib, peatage kohe sõiduk ning
lülitage mootor nii kiiresti välja kui
võimalik.
Peatükk 7, osa "Tasemed".
Pidurdamine :
haagise pukseerimine
pikendab sõiduki peatumisteekonda.
Sõitke aeglaselt, minge allamäge sõites
õigeaegselt ümber madalamale käigule ja
vältige järske pidurdamisi.

Külgtuul :
pukseerimisel suureneb
tundlikkus külgtuule suhtes. Sõitke
ettevaatlikult ja aeglasemalt.

ABS :
süsteem kontrollib vaid sõidukit, mitte
haagist.

Tagurdamisel parkimise abisüsteem :
ei tööta, kui sõiduk pukseerib.

Varustus

11 4

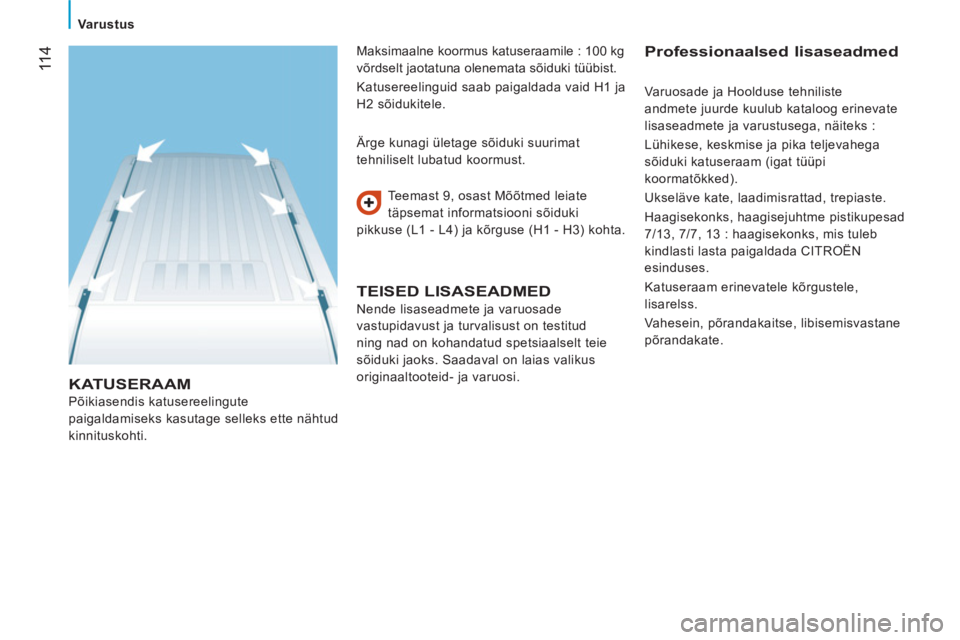

KATUSERAAM

Põikiasendis katusereelingute
paigaldamiseks kasutage selleks ette nähtud
kinnituskohti. Teemast 9, osast Mõõtmed leiate
täpsemat informatsiooni sõiduki
pikkuse (L1 - L4) ja kõrguse (H1 - H3) kohta. Ärge kunagi ületage sõiduki suurimat
tehniliselt lubatud koormust.
TEISED LISASEADMED
Nende lisaseadmete ja varuosade
vastupidavust ja turvalisust on testitud
ning nad on kohandatud spetsiaalselt teie
sõiduki jaoks. Saadaval on laias valikus
originaaltooteid- ja varuosi.

Professionaalsed lisaseadmed
Maksimaalne koormus katuseraamile : 100 kg
võrdselt jaotatuna olenemata sõiduki tüübist.
Katusereelinguid saab paigaldada vaid H1 ja
H2 sõidukitele. Varuosade ja Hoolduse tehniliste
andmete juurde kuulub kataloog erinevate
lisaseadmete ja varustusega, näiteks :
Lühikese, keskmise ja pika teljevahega
sõiduki katuseraam (igat tüüpi
koormatõkked).
Ukseläve kate, laadimisrattad, trepiaste.
Haagisekonks, haagisejuhtme pistikupesad
7/13, 7/7, 13 : haagisekonks, mis tuleb
kindlasti lasta paigaldada CITROËN
esinduses.
Katuseraam erinevatele kõrgustele,
lisarelss.
Vahesein, põrandakaitse, libisemisvastane
põrandakate.

Pukseerimine
11
5
6
LISAVARUSTU
S


Saadaval on veel teinegi tootesari, mis
pakub tooteid mugavuseks, vaba aja
veetmiseks ja sõiduki hoolduseks :
Sissemurdmisvastane alarm, graveeringud
akendel, autoapteek, turvavest, tagurdamisel
parkimise abisüsteem, ohukolmnurk...
Turvapatjadega sobivad esiistmete katted,
kummimatt, vaipkate, lumeketid.
Pedaalide korralikuks funktsioneerimiseks :


- kontrollige, kas põrandamatt ja selle
kinnitused on korralikult paigas,

- ärge asetage mitut põrandamatti
ülestikku.
Autoraadiod, hands-free, kõlarid,
navigatsiooniseade...
Raadiosaatja paigaldamine Kui paigaldate sõidukisse
elektriseadmeid, mis ei ole CITROËN
poolt pakutavad, võite oma sõiduki
elektrisüsteeme kahjustada.
Palun pidage sellest soovitusest
kinni ja pöörduge sobiva varustuse ja
lisaseadmetega tutvumiseks oma esindusse.
Olenevalt riigist peavad sõidukis olema
kindlasti turvavest, ohukolmnurk ja
lambipirnid. Enne, kui paigaldate oma sõidukisse
järelpaigaldusena välisantenniga
raadiosaatja, pidage nõu CITROËN
esindusega.
CITROËN esindus annab teile nende
raadiosaatjate parameetrid (sagedusriba,
maksimaalne väljundvõimsus, antenni
asend, spetsiaalsed paigaldustingimused),
mida võib vastavalt Autode
Elektromagnetilise Ühilduvuse Direktiivile
(2004/104/EL) teie autosse paigaldada.
Ilukilbid, eesmised porikummid, tagumised
porikummid, puitpõrand, tuulesuunajad...
Klaasipesuvedelik, kere ja salongi hooldus-
ja puhastusvahendid, lambipirnid...

11
6

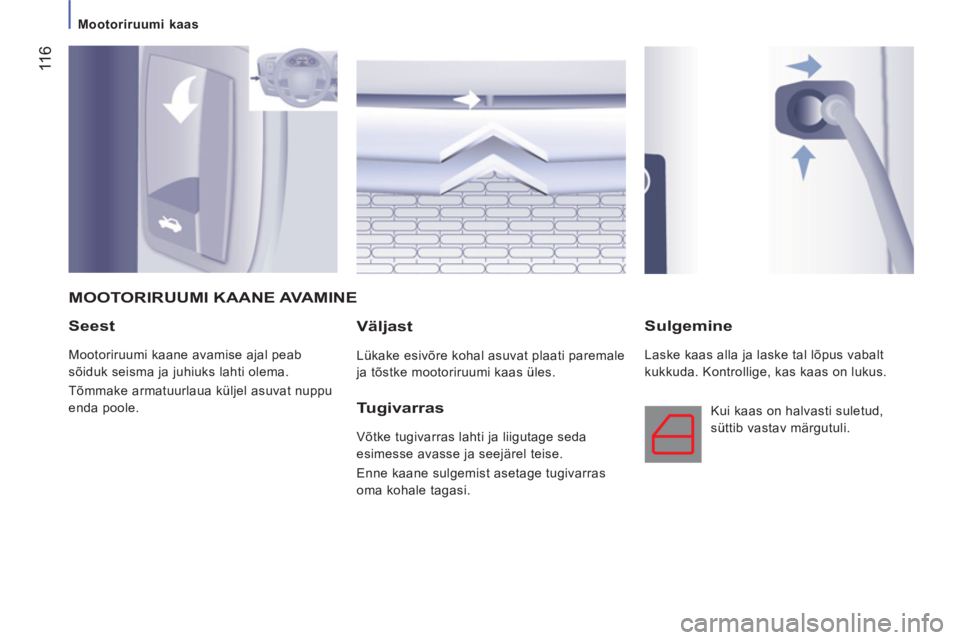

Mootoriruumi kaas



Seest

Mootoriruumi kaane avamise ajal peab
sõiduk seisma ja juhiuks lahti olema.
Tõmmake armatuurlaua küljel asuvat nuppu
enda poole.
Väljast

Lükake esivõre kohal asuvat plaati paremale
ja tõstke mootoriruumi kaas üles.


Sulgemine

Laske kaas alla ja laske tal lõpus vabalt
kukkuda. Kontrollige, kas kaas on lukus.
MOOTORIRUUMI KAANE AVAMINE
Tugivarras

Võtke tugivarras lahti ja liigutage seda
esimesse avasse ja seejärel teise.
Enne kaane sulgemist asetage tugivarras
oma kohale tagasi. Kui kaas on halvasti suletud,
süttib vastav märgutuli.

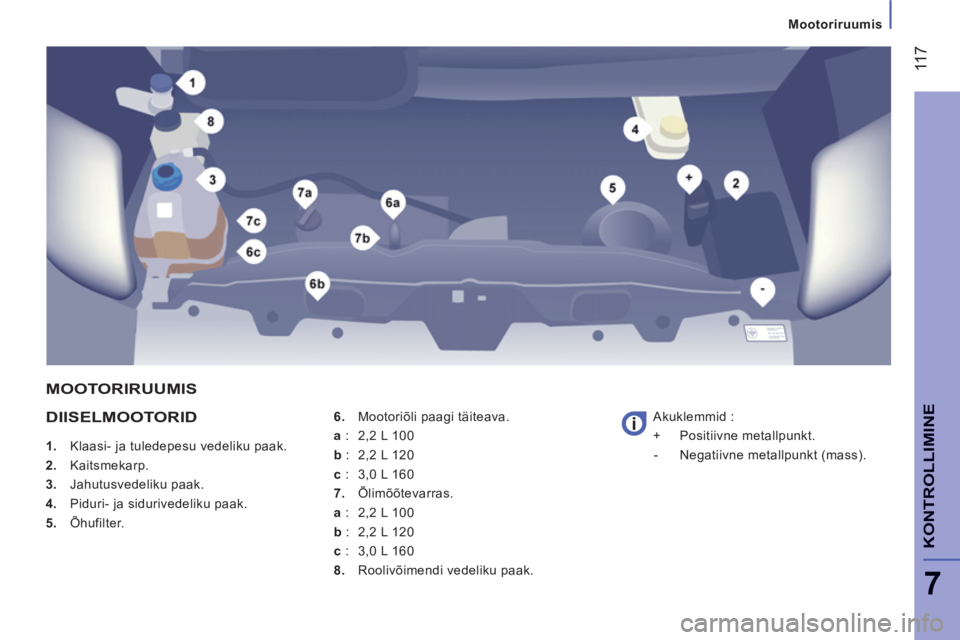

Mootoriruumis
11
7
7
KONTROLLIMINE
DIISELMOOTORID



1.
Klaasi- ja tuledepesu vedeliku paak.

2.
Kaitsmekarp.

3.
Jahutusvedeliku paak.

4.
Piduri- ja sidurivedeliku paak.

5.
Õhufilter.
6.
Mootoriõli paagi täiteava.
a
: 2,2 L 100
b
: 2,2 L 120
c
: 3,0 L 160

7.
Õlimõõtevarras.
a
: 2,2 L 100
b
: 2,2 L 120
c
: 3,0 L 160

8.
Roolivõimendi vedeliku paak. Akuklemmid :
+ Positiivne metallpunkt.
- Negatiivne metallpunkt (mass).
MOOTORIRUUMIS

Vedelike tasemed
11
8
TASEMED

Need toimingud kuuluvad teie sõiduki
tavapärase hoolduse alla. Täpsemat
informatsiooni saate CITROËN esindusest
või autodokumentide taskus olevast
hooldusraamatust. Heitgaaside puhastusseadmete ja mootori
töökindluse säilitamiseks on lisaainete
segamine mootoriõlisse rangelt keelatud.


Pidurivedeliku tase

Mahuti tühjendamist ning vedeliku
vahetamist tuleb läbi viia regulaarselt,
vastavalt sõiduki tootja poolt ettenähtud
hooldusgraafikule.
Kasutada tuleb DOT4 normidele vastavaid
sõiduki tootja poolt soovitatud vedelikke.
Vedeliku tase peab jääma paagil olevate
märkide MINI
ja MAXI
vahele.
Kui vedelikku tuleb tihti lisada, laske
süsteem kohe CITROËN esinduses üle
kontrollida. Kui peate mootori katet eemaldama või
paigaldama, tehke seda ettevaatlikult,
et mitte lõhkuda kinnitusklambreid.

Õlivarras
Õlivardal on
2 tasemenäitu :
Õlivahetus
Õlivahetust tuleb läbi viia vastavalt ette
nähtud graafikule ja õli viskoossus peab
vastama tootja hoolduskavas olevatele
nõudmistele. Täpsemat infot saate
CITROËN esindusest.
Enne õli lisamist võtke mõõtevarras välja.
Pärast õli lisamist kontrollige taset (ei tohi
ületada maksimumnäitu).
Enne mootoriruumi kaane sulgemist keerake
õlivanni kork kinni.
Õige viskoossusega õli valimine

Valitud õli peab alati vastama sõiduki tootja
nõuetele.


Märgutuled

Kontrollimisest märgutulede abil lugege
täpsemalt peatükist 2, osast "Juhikoht".

A
= maksimaalne.
Kui ületate maksimaalse
näidu, pöörduge CITROËN
esindusse.

B
= minimaalne.
Tase ei tohi kunagi olla
sellest märgist madalam.

Õlitaseme kontrollimine

Kontrollimisi tuleb läbi viia regulaarselt
ning täiendavalt ka kahe õlivahetuse
vahel (suurim lubatav õlikulu on 0,5 liitrit
1 000 km kohta). Õlitaset tuleb kontrollida
külma mootori korral sõiduki paiknedes
horisontaalsel pinnal mõõtevarda abil.
