CITROEN JUMPER 2012 Kasutusjuhend (in Estonian)

Klaasipuhasti laba vahetamine
139
KIIRE ABI
8

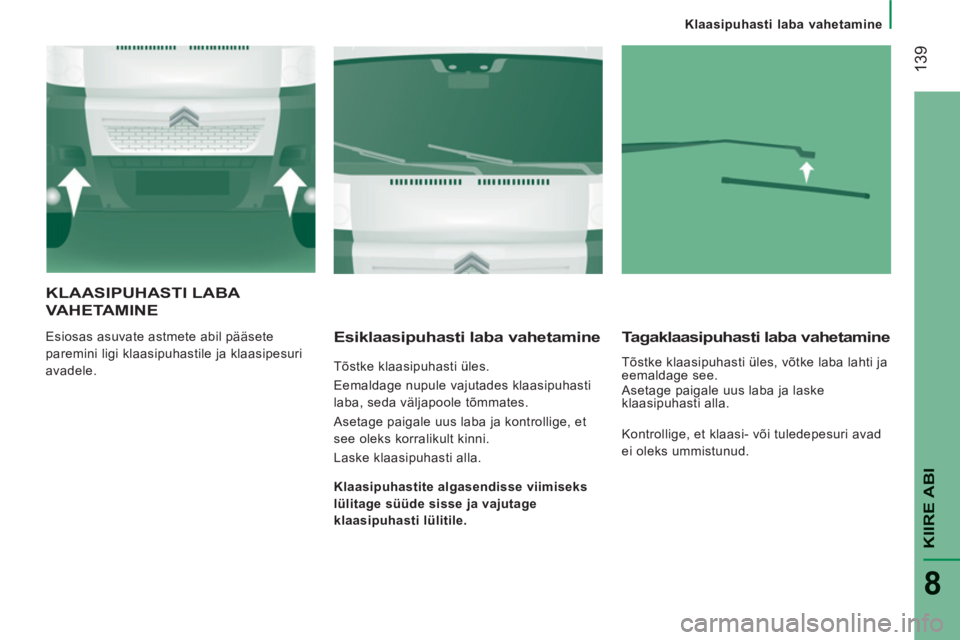

KLAASIPUHASTI LABA
VAHETAMINE
Esiosas asuvate astmete abil pääsete
paremini ligi klaasipuhastile ja klaasipesuri
avadele.
Esiklaasipuhasti laba vahetamine

Tõstke klaasipuhasti üles.
Eemaldage nupule vajutades klaasipuhasti
laba, seda väljapoole tõmmates.
Asetage paigale uus laba ja kontrollige, et
see oleks korralikult kinni.
Laske klaasipuhasti alla.
Tagaklaasipuhasti laba vahetamine

Tõstke klaasipuhasti üles, võtke laba lahti ja
eemaldage see.
Asetage paigale uus laba ja laske
klaasipuhasti alla.

Klaasipuhastite algasendisse viimiseks
lülitage süüde sisse ja vajutage
klaasipuhasti lülitile.
Kontrollige, et klaasi- või tuledepesuri avad
ei oleks ummistunud.

Enda auto pukseerida laskmine
14
0

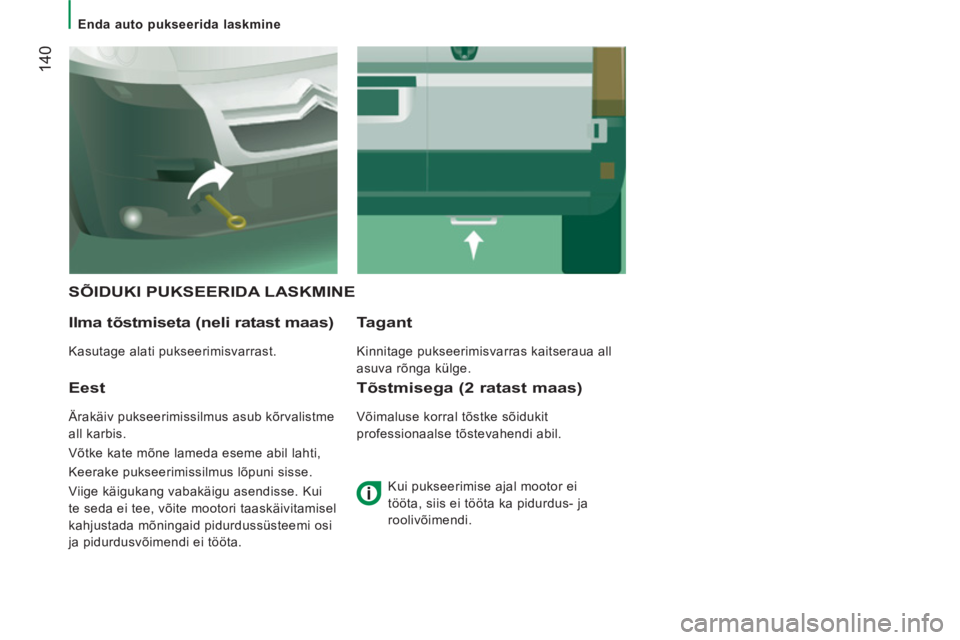

SÕIDUKI PUKSEERIDA LASKMINE

Ilma tõstmiseta
(neli ratast maas)

Kasutage alati pukseerimisvarrast.
Tagant

Kinnitage pukseerimisvarras kaitseraua all
asuva rõnga külge.

Eest

Ärakäiv pukseerimissilmus asub kõrvalistme
all karbis.
Võtke kate mõne lameda eseme abil lahti,
Keerake pukseerimissilmus lõpuni sisse.
Viige käigukang vabakäigu asendisse. Kui
te seda ei tee, võite mootori taaskäivitamisel
kahjustada mõningaid pidurdussüsteemi osi
ja pidurdusvõimendi ei tööta.
Tõstmisega (2 ratast maas)

Võimaluse korral tõstke sõidukit
professionaalse tõstevahendi abil.

Kui pukseerimise ajal mootor ei
tööta, siis ei tööta ka pidurdus- ja
roolivõimendi.

9
TEHNILISED NÄITAJA
D

142


Mõõtmed

14
3
9
TEHNILISED NÄITAJA
D


Mõõtmed

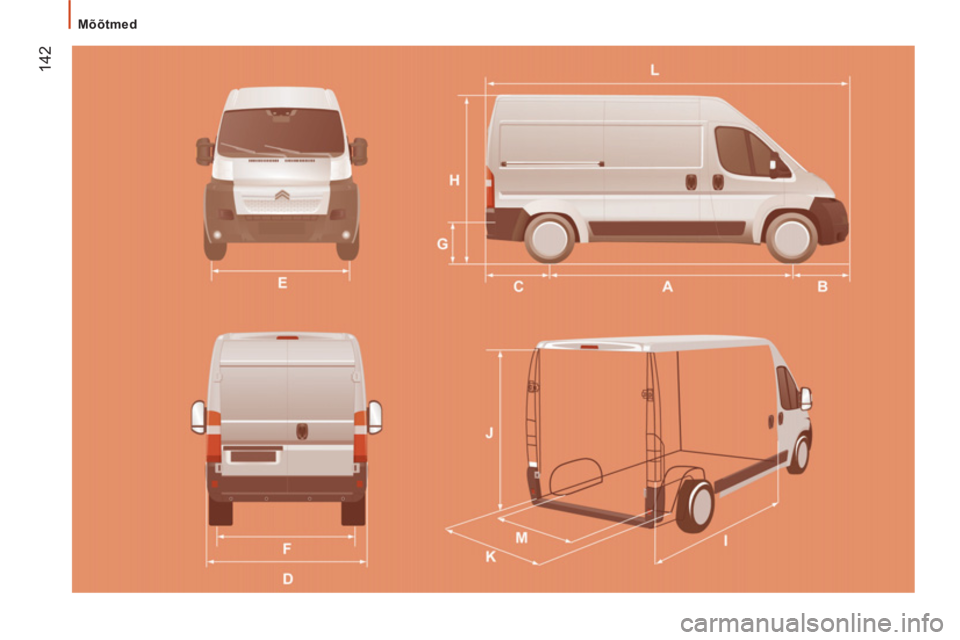

MÕÕTMED

Teie sõiduk on saadaval 4 pikkuse (L1..) ja 3 kõrgusega (H1..), nagu näidatud allolevates tabelites :


Furgoon


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Pikkus
4 963
5 413
5 998
6 363

H Kõrgus
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Teljevahe
3 000
3 450
4 035

B Esimene ülend

948

C Tagumine ülend
1 015
1 380

D Laius (peegliteta)

2 050

E Esirataste vahe

1 810

F Tagarataste vahe

1 790


G Koormaruumi lävekõrgus
535 - 565

I Sisepõranda pikkus
2 670
3 120
3 705
4 070

J Maksimaalne koormakõrgus
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maksimaalne koormalaius
1 870

M Rattakoobaste vahe
1 422

Maht (m
3)

8


10


11,5


13


15


15


17

144


Mõõtmed

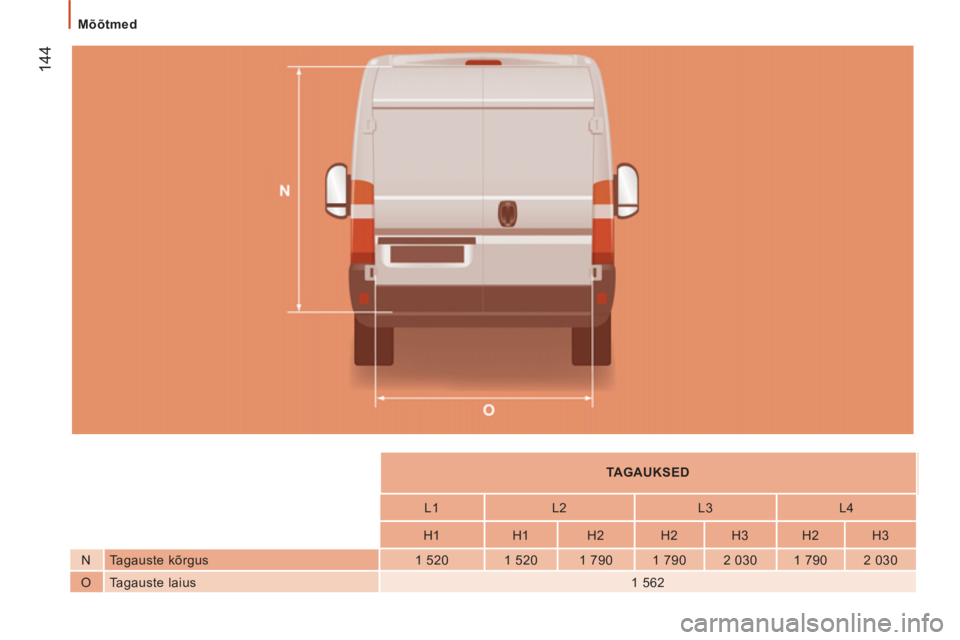

TAGAUKSED


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Tagauste kõrgus
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Tagauste laius

1 562

14
5
9
TEHNILISED NÄITAJA
D


Mõõtmed

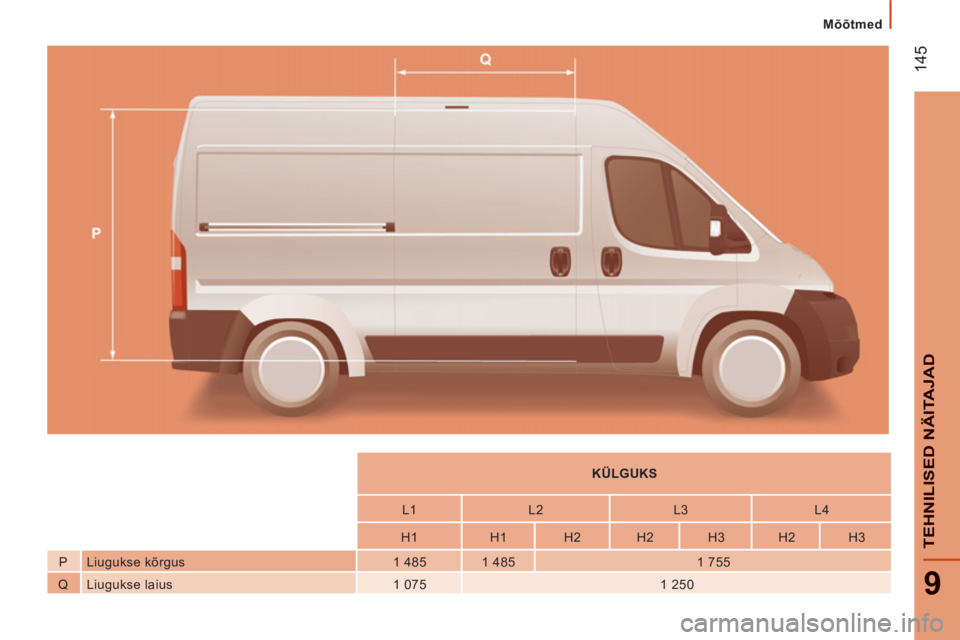

KÜLGUKS


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Liugukse kõrgus
1 485
1 485
1 755

Q Liugukse laius
1 075
1 250

14
6


Mõõtmed

9
TEHNILISED NÄITAJA
D


Mõõtmed

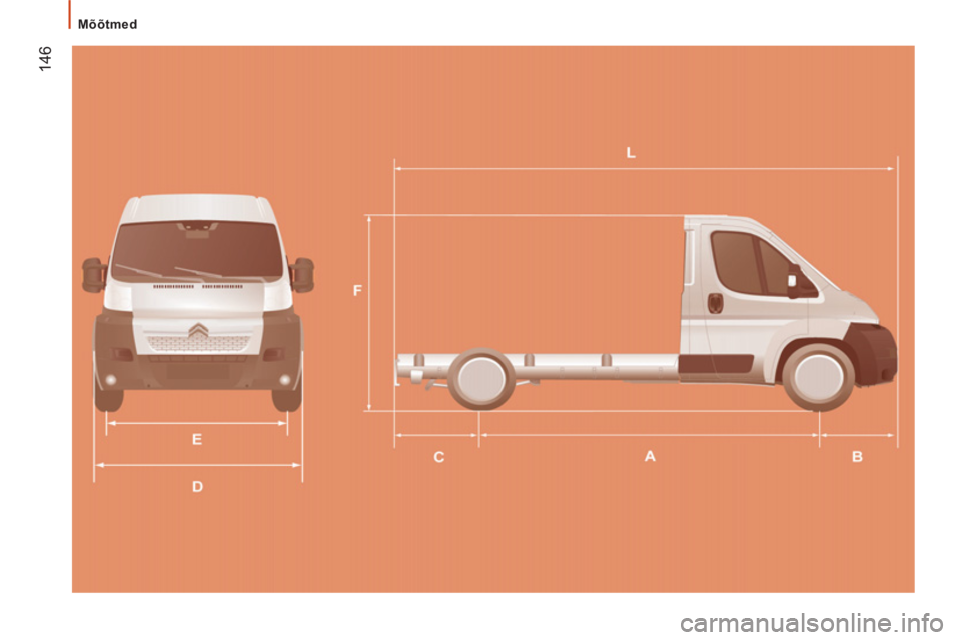

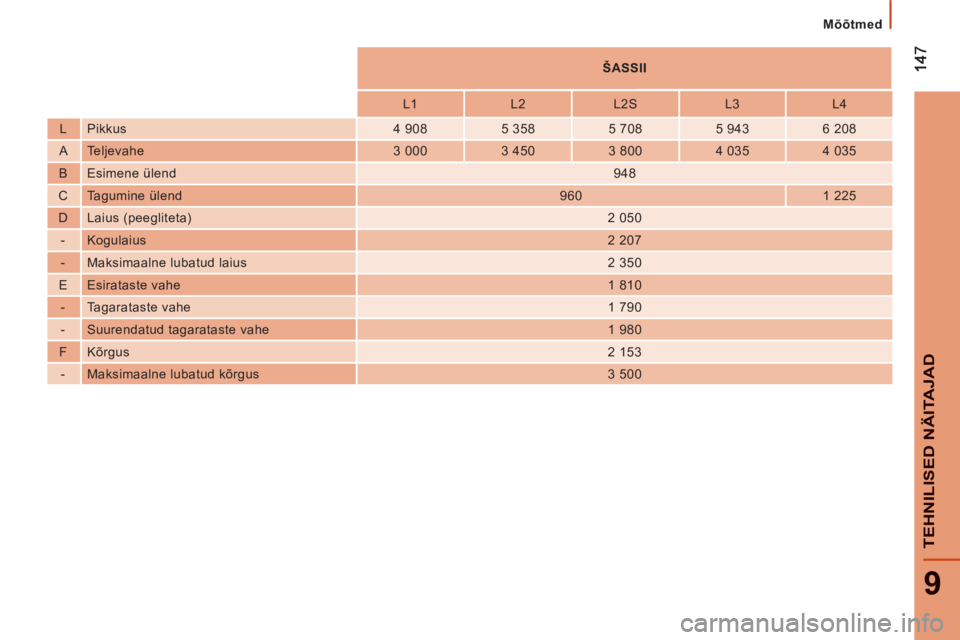

ŠASSII


L1
L2
L2S
L3
L4

L Pikkus
4 908
5 358
5 708
5 943
6 208

A Teljevahe
3 000
3 450
3 800
4 035
4 035

B Esimene ülend

948

C Tagumine ülend
960
1 225

D Laius (peegliteta)
2 050

- Kogulaius

2 207

- Maksimaalne lubatud laius
2 350

E Esirataste vahe

1 810

- Tagarataste vahe

1 790

- Suurendatud tagarataste vahe
1 980

F Kõrgus

2 153


- Maksimaalne lubatud kõrgus
3 500

14
8


Mõõtmed

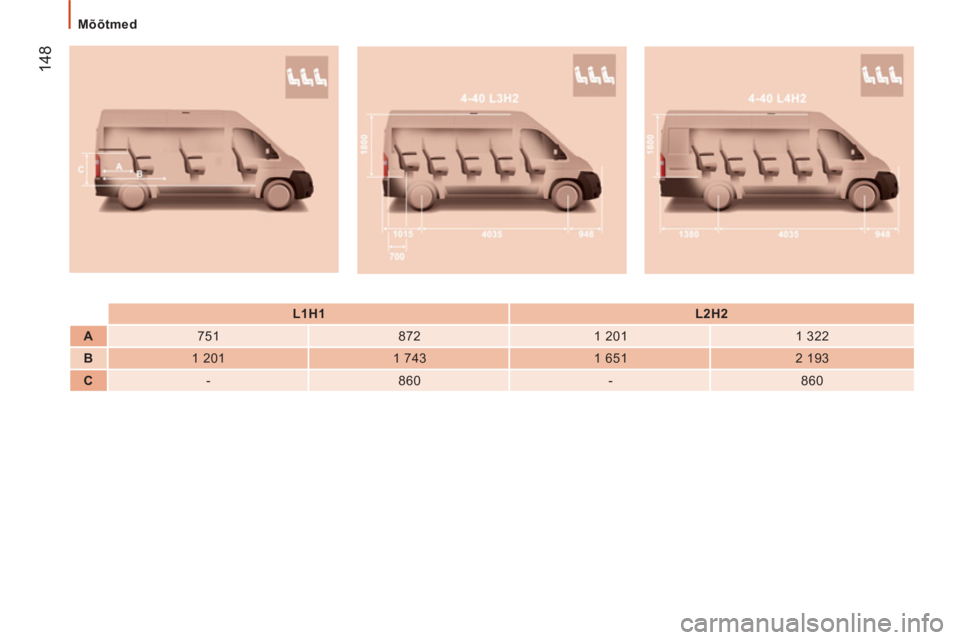

L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
