KIIRE ABI
8

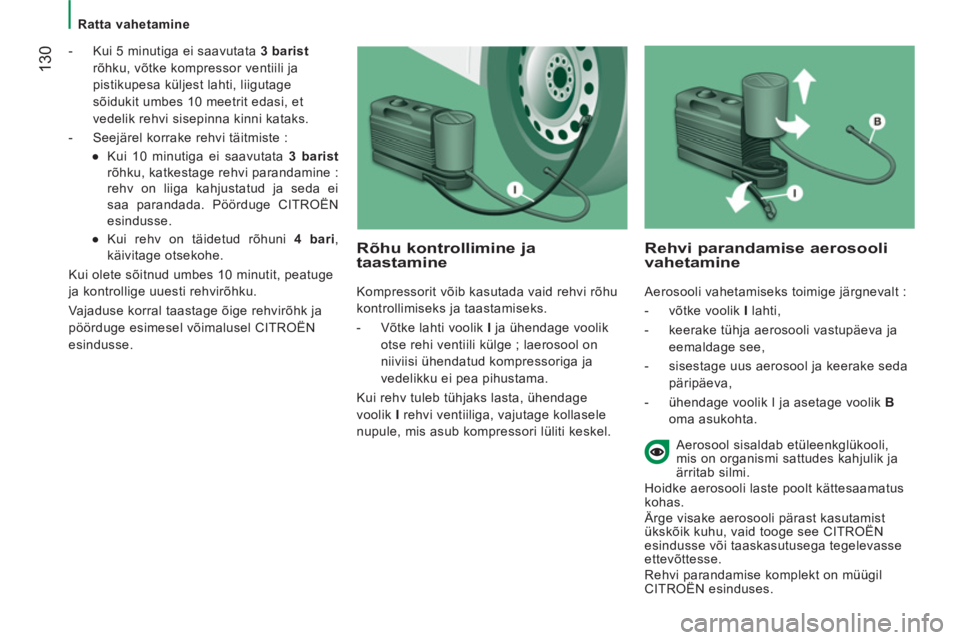

REHVI PARANDAMISE KOMPLEKT
Rehvi parandamine



- rakendage seisupidur. Keerake
lahti parandatava rehvi ventiilikork,
eemaldage täitevoolik B
ja keerake
võru E
ventiili külge,
- käivitage mootor,

- sisestage pistik G
kõige lähemasse 12V
pistikupessa,

- viige kompressori sisse/välja lülitamise
lüliti F
asendisse I
(sees),

- täitke rehv rõhuni 4 bari.
Täpsema rehvirõhu saamiseks kontrollige
rõhku manomeetriga H
, kui kompressor on
välja lülitatud.

- kontrollige, et kompressori sisse/välja
lülitamise lüliti F
oleks asendis 0
(väljas), See rehvi ajutise kasutamise
võimaldamiseks mõeldud komplekt asub
salongi eesosas.
Komplekti kuulub :


- aerosoolpudel A
, mis sisaldab rehvi
parandamise vedelikku ja mille juurde
kuulub :


●
täitevoolik B
,

●
kleebis C
kirjaga "max. 80 km/h", mille
juht peab pärast rehvi parandamist
kleepima armatuurlauale,

- lühijuhend komplekti kasutamiseks,

- manomeetri ja ühendustega kompressor D
.

- erinevate elementide õhuga täitmise
adapterid.

Ratta vahetamine
130


- Kui 5 minutiga ei saavutata 3 barist
rõhku, võtke kompressor ventiili ja
pistikupesa küljest lahti, liigutage
sõidukit umbes 10 meetrit edasi, et
vedelik rehvi sisepinna kinni kataks.

- Seejärel korrake rehvi täitmiste :


●
Kui 10 minutiga ei saavutata 3 barist

rõhku, katkestage rehvi parandamine :
rehv on liiga kahjustatud ja seda ei
saa parandada. Pöörduge CITROËN
esindusse.

●
Kui rehv on täidetud rõhuni 4 bari
,
käivitage otsekohe.

Kui olete sõitnud umbes 10 minutit, peatuge
ja kontrollige uuesti rehvirõhku.
Vajaduse korral taastage õige rehvirõhk ja
pöörduge esimesel võimalusel CITROËN
esindusse.

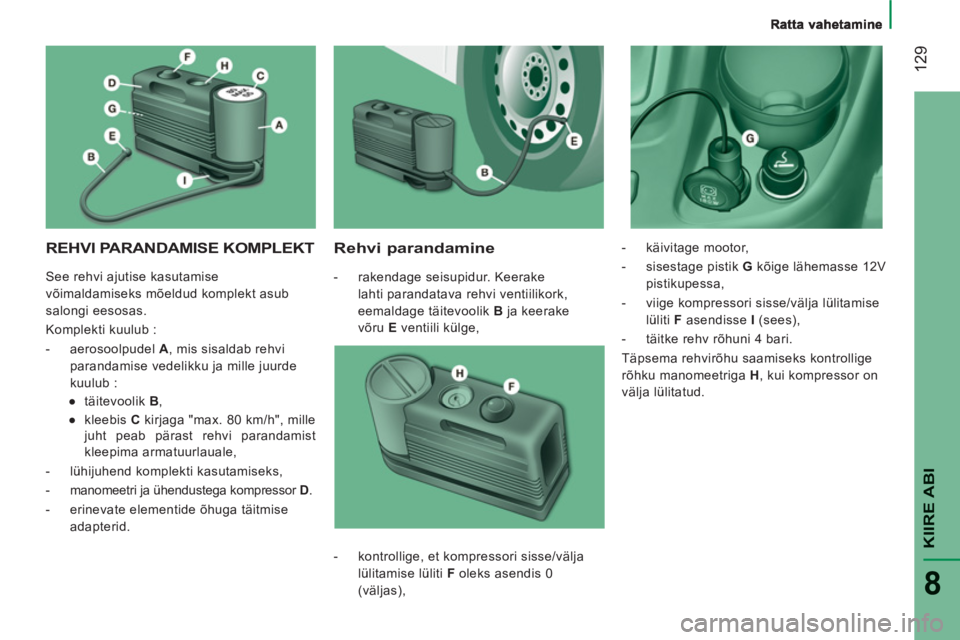

Rõhu kontrollimine ja
taastamine
Kompressorit võib kasutada vaid rehvi rõhu
kontrollimiseks ja taastamiseks.


- Võtke lahti voolik I
ja ühendage voolik
otse rehi ventiili külge ; laerosool on
niiviisi ühendatud kompressoriga ja
vedelikku ei pea pihustama.
Kui rehv tuleb tühjaks lasta, ühendage
voolik I
rehvi ventiiliga, vajutage kollasele
nupule, mis asub kompressori lüliti keskel.


Rehvi parandamise aerosooli vahetamine

Aerosooli vahetamiseks toimige järgnevalt :


- võtke voolik I
lahti,

- keerake tühja aerosooli vastupäeva ja
eemaldage see,

- sisestage uus aerosool ja keerake seda
päripäeva,

- ühendage voolik I ja asetage voolik B
oma asukohta.



Aerosool sisaldab etüleenkglükooli,
mis on organismi sattudes kahjulik ja
ärritab silmi.
Hoidke aerosooli laste poolt kättesaamatus
kohas.
Ärge visake aerosooli pärast kasutamist
ükskõik kuhu, vaid tooge see CITROËN
esindusse või taaskasutusega tegelevasse
ettevõttesse.
Rehvi parandamise komplekt on müügil
CITROËN esinduses.

Lambipirni vahetamine
131
KIIRE ABI
8

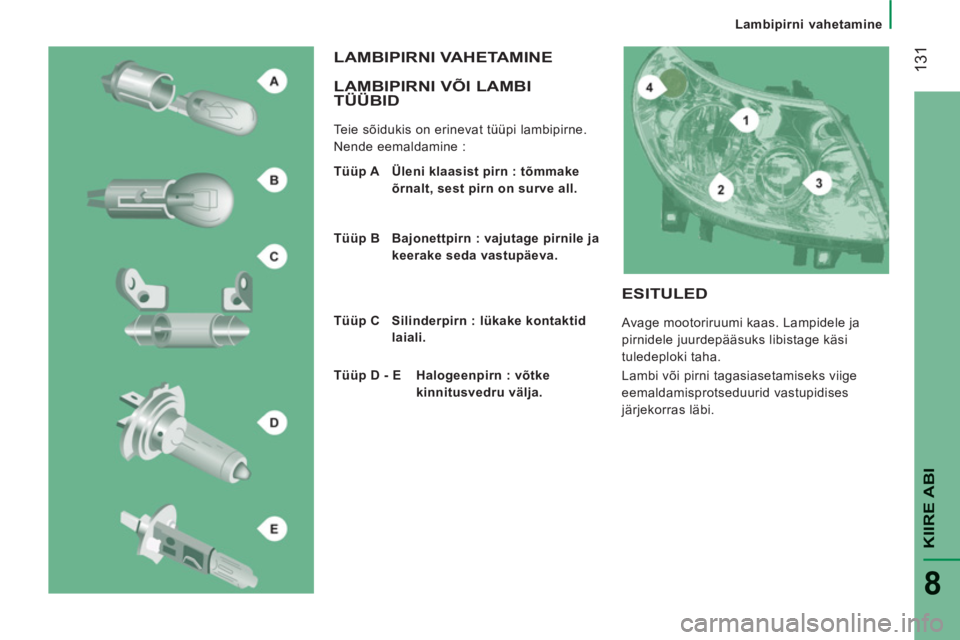

LAMBIPIRNI VÕI LAMBI TÜÜBID

Teie sõidukis on erinevat tüüpi lambipirne.
Nende eemaldamine :
LAMBIPIRNI VAHETAMINE


Tüüp A Üleni klaasist pirn : tõmmake
õrnalt, sest pirn on surve all.

Tüüp B Bajonettpirn : vajutage pirnile ja
keerake seda vastupäeva.

Tüüp C Silinderpirn : lükake kontaktid
laiali.

Tüüp D - E Halogeenpirn : võtke
kinnitusvedru välja.

ESITULED

Avage mootoriruumi kaas. Lampidele ja
pirnidele juurdepääsuks libistage käsi
tuledeploki taha.
Lambi või pirni tagasiasetamiseks viige
eemaldamisprotseduurid vastupidises
järjekorras läbi.

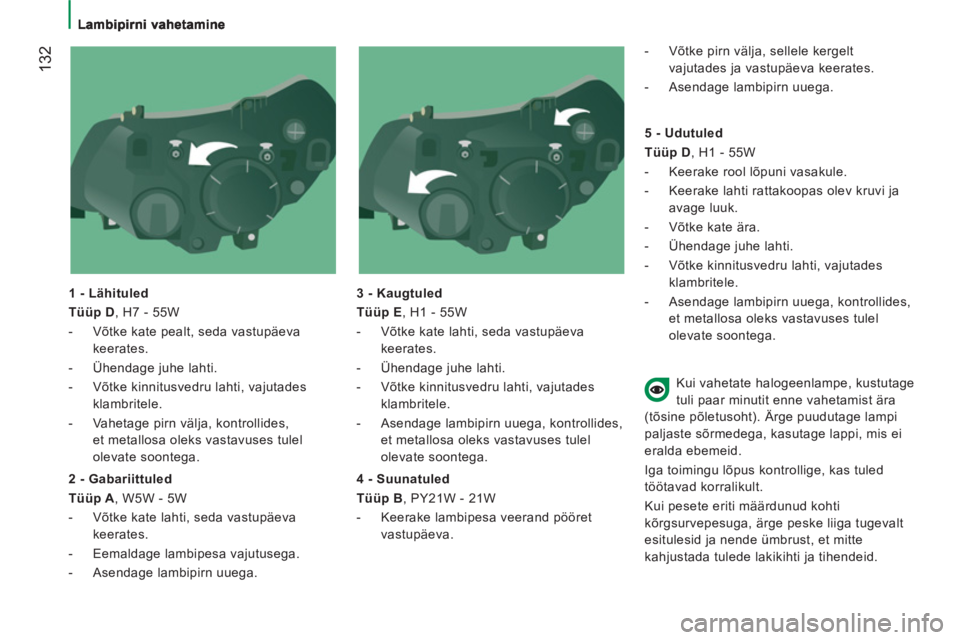

132

1 - Lähituled

Tüüp D
, H7 - 55W


- Võtke kate pealt, seda vastupäeva
keerates.

- Ühendage juhe lahti.

- Võtke kinnitusvedru lahti, vajutades
klambritele.

- Vahetage pirn välja, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.

3 - Kaugtuled

Tüüp E
, H1 - 55W


- Võtke kate lahti, seda vastupäeva
keerates.

- Ühendage juhe lahti.

- Võtke kinnitusvedru lahti, vajutades
klambritele.

- Asendage lambipirn uuega, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.


2 - Gabariittuled

Tüüp A
, W5W - 5W


- Võtke kate lahti, seda vastupäeva
keerates.

- Eemaldage lambipesa vajutusega.

- Asendage lambipirn uuega.

4 - Suunatuled

Tüüp B
, PY21W - 21W


- Keerake lambipesa veerand pööret
vastupäeva.

- Võtke pirn välja, sellele kergelt
vajutades ja vastupäeva keerates.

- Asendage lambipirn uuega.


5 - Udutuled

Tüüp D
, H1 - 55W


- Keerake rool lõpuni vasakule.

- Keerake lahti rattakoopas olev kruvi ja
avage luuk.

- Võtke kate ära.

- Ühendage juhe lahti.

- Võtke kinnitusvedru lahti, vajutades
klambritele.

- Asendage lambipirn uuega, kontrollides,
et metallosa oleks vastavuses tulel
olevate soontega.
Kui vahetate halogeenlampe, kustutage
tuli paar minutit enne vahetamist ära
(tõsine põletusoht). Ärge puudutage lampi
paljaste sõrmedega, kasutage lappi, mis ei
eralda ebemeid.
Iga toimingu lõpus kontrollige, kas tuled
töötavad korralikult.
Kui pesete eriti määrdunud kohti
kõrgsurvepesuga, ärge peske liiga tugevalt
esitulesid ja nende ümbrust, et mitte
kahjustada tulede lakikihti ja tihendeid.

Lambipirni vahetamine
133
KIIRE ABI
8
DUBLEERIV KÜLGMINE
SUUNATULI

Tüüp A
, W16WF - 16W


- Kruvile juurdepääsuks lükake
küljepeegel eest.

- Keerake mõlemad kruvid kaasasoleva
kruvikeerajaga lahti.

- Tõmmake lambipesast, et eemaldada
tihvtid.

- Tõmmake lambipirn välja ja asendage
uuega.
Ees/Taga

LAETULED


Tüüp C
, 12V10W - 10W


- Vajutage nooltega näidatud punktidele ja
eemaldage laetuli.

- Avage kaitsekate.

- Asendage lambipirn uuega, kontakte
kõrvale lükates.

- Kontrollige, kas uued lambipirnid on
korralikult kinnitunud kahe kontakti
vahele.

- Sulgege kaitsekate.

- Kinnitage laetuli oma kohale ja
kontrollige, et ta jääks korralikult
paigale.



GABARIITTULED


Tüüp A,
W5W - 5W


- Kui teie sõidukil on need tuled (L4 tüüpi
kaubik), keerake mõlemad kruvid
kaasasoleva kruvikeerajaga lahti.

- Tõmmake lambipesast, et eemaldada
tihvtid.

- Tõmmake pirn välja ja vahetage uue
vastu.

Lambipirni vahetamine
134

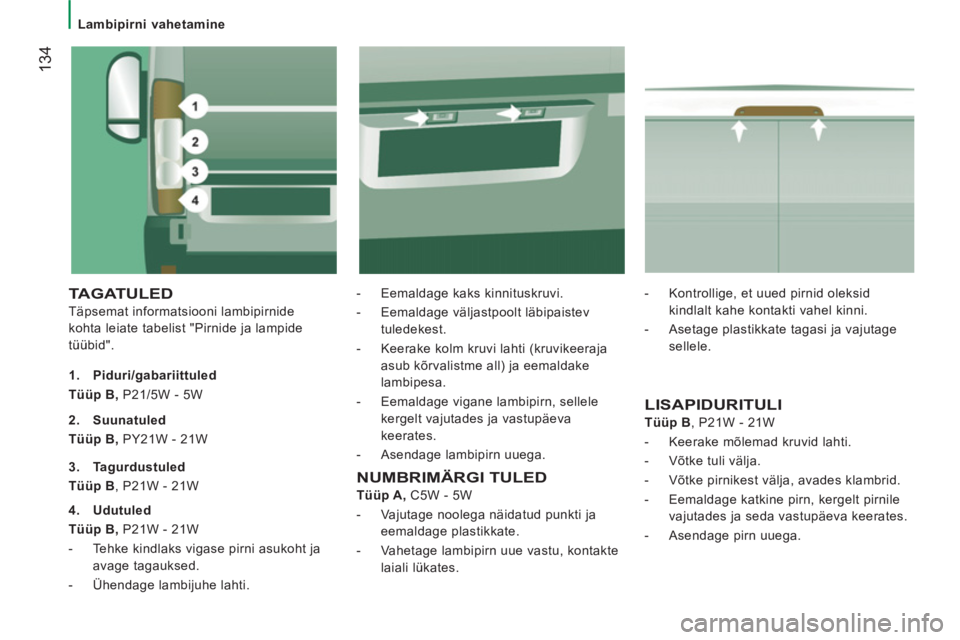

TAGATULED

Täpsemat informatsiooni lambipirnide
kohta leiate tabelist "Pirnide ja lampide
tüübid".
- Eemaldage kaks kinnituskruvi.

- Eemaldage väljastpoolt läbipaistev
tuledekest.

- Keerake kolm kruvi lahti (kruvikeeraja
asub kõrvalistme all) ja eemaldake
lambipesa.

- Eemaldage vigane lambipirn, sellele
kergelt vajutades ja vastupäeva
keerates.

- Asendage lambipirn uuega.

1.
Piduri/gabariittuled
Tüüp B,
P21/5W - 5W

LISAPIDURITULI


Tüüp B
, P21W - 21W


- Keerake mõlemad kruvid lahti.

- Võtke tuli välja.

- Võtke pirnikest välja, avades klambrid.

- Eemaldage katkine pirn, kergelt pirnile
vajutades ja seda vastupäeva keerates.

- Asendage pirn uuega.
2.
Suunatuled
Tüüp B,
PY21W - 21W

3.
Tagurdustuled
Tüüp B
, P21W - 21W

4.
Udutuled
Tüüp B,
P21W - 21W


- Tehke kindlaks vigase pirni asukoht ja
avage tagauksed.

- Ühendage lambijuhe lahti.
NUMBRIMÄRGI TULED


Tüüp A,
C5W - 5W


- Vajutage noolega näidatud punkti ja
eemaldage plastikkate.

- Vahetage lambipirn uue vastu, kontakte
laiali lükates.
- Kontrollige, et uued pirnid oleksid
kindlalt kahe kontakti vahel kinni.

- Asetage plastikkate tagasi ja vajutage
sellele.

Kaitsme vahetamine
135
KIIRE ABI
8

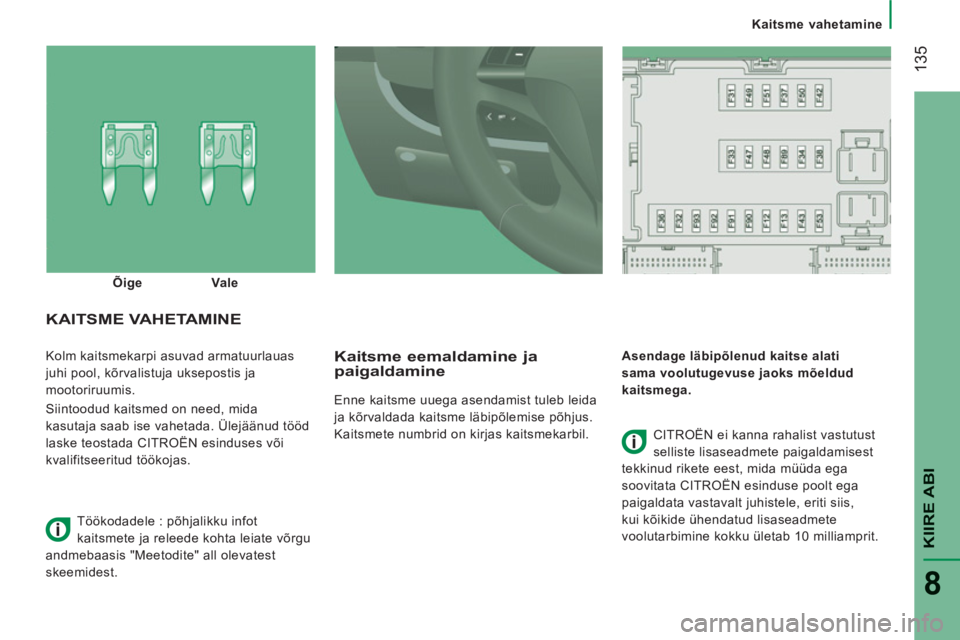

Kolm kaitsmekarpi asuvad armatuurlauas
juhi pool, kõrvalistuja uksepostis ja
mootoriruumis.
Siintoodud kaitsmed on need, mida
kasutaja saab ise vahetada. Ülejäänud tööd
laske teostada CITROËN esinduses või
kvalifitseeritud töökojas. Kaitsme eemaldamine ja
paigaldamine
Enne kaitsme uuega asendamist tuleb leida
ja kõrvaldada kaitsme läbipõlemise põhjus.
Kaitsmete numbrid on kirjas kaitsmekarbil.
Asendage läbipõlenud kaitse alati
sama voolutugevuse jaoks mõeldud
kaitsmega.
KAITSME VAHETAMINE

CITROËN ei kanna rahalist vastutust
selliste lisaseadmete paigaldamisest
tekkinud rikete eest, mida müüda ega
soovitata CITROËN esinduse poolt ega
paigaldata vastavalt juhistele, eriti siis,
kui kõikide ühendatud lisaseadmete
voolutarbimine kokku ületab 10 milliamprit.
Õige
Vale
Töökodadele : põhjalikku infot
kaitsmete ja releede kohta leiate võrgu
andmebaasis "Meetodite" all olevatest
skeemidest.

Kaitsme vahetamine
136

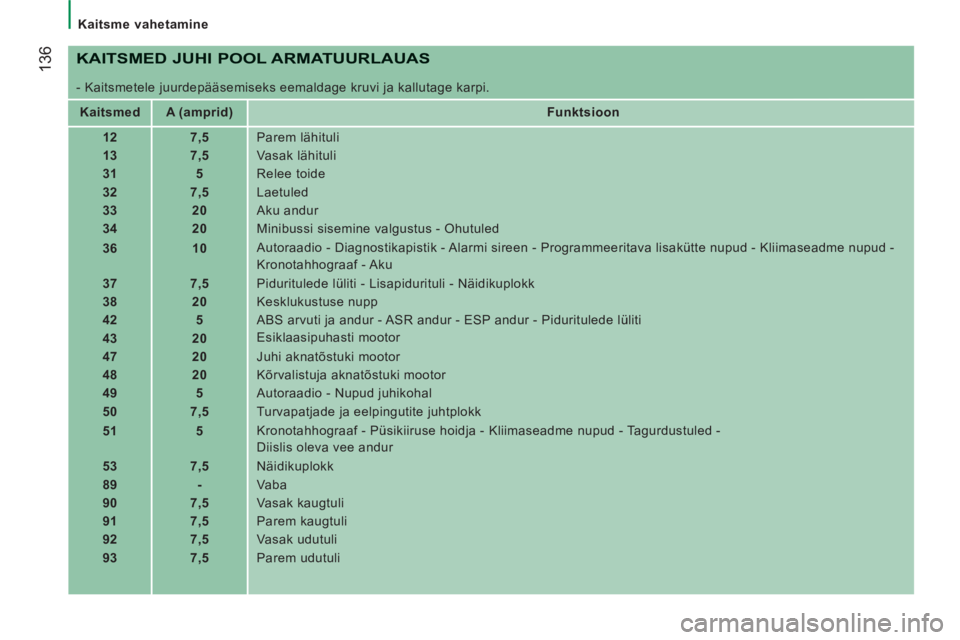

KAITSMED JUHI POOL ARMATUURLAUAS

- Kaitsmetele juurdepääsemiseks eemaldage kruvi ja kallutage karpi.


Kaitsmed


A (amprid)


Funktsioon



12


7,5
Parem lähituli


13


7,

5
Vasak lähituli


31


5
Relee toide


32


7,5
Laetuled


33


20
Aku andur


34


20
Minibussi sisemine valgustus - Ohutuled


36


10
Autoraadio - Diagnostikapistik - Alarmi sireen - Programmeeritava lisakütte nupud - Kliimaseadme nupud -
Kronotahhograaf - Aku


37


7,5
Piduritulede lüliti - Lisapidurituli - Näidikuplokk


38


20
Kesklukustuse nupp


42


5
ABS arvuti ja andur - ASR andur - ESP andur - Piduritulede lüliti


43


20
Esiklaasipuhasti mootor


47


20
Juhi aknatõstuki mootor


48


20
Kõrvalistuja aknatõstuki mootor


49


5
Autoraadio - Nupud juhikohal


50


7,5
Turvapatjade ja eelpingutite juhtplokk


51


5
Kronotahhograaf - Püsikiiruse hoidja - Kliimaseadme nupud - Tagurdustuled -
Diislis oleva vee andur


53


7,5
Näidikuplokk


89


-
Va b a


90


7,5
Vasak kaugtuli


91


7,5
Parem kaugtuli


92


7,5
Vasak udutuli


93


7,5
Parem udutuli

Kaitsme vahetamine
137
KIIRE ABI
8


Kaitsmed


A (amprid)


Funktsioon



54


-
Va b a


55


15
Istmesoojendus


56


15
Tagumine 12 V pistikupesa


57


10
Programmeritav lisaküte


58


15
Jää eemaldamine : tagaklaas (vasak)


59


15
Jää eemaldamine : tagaklaas (parem)


60


-
Va b a


61


-
Va b a


62


-
Va b a


63


10
Programmeeritava lisakütte lüliti


64


-
Va b a


65



30
Programmeeritava lisakütte puhur
KAITSMED KAASREISIJA UKSEPOSTIL

- Avage kaas.

Pärast kaitsme vahetamist sulgege kaas
korralikult.

Kaitsme vahetamine
138

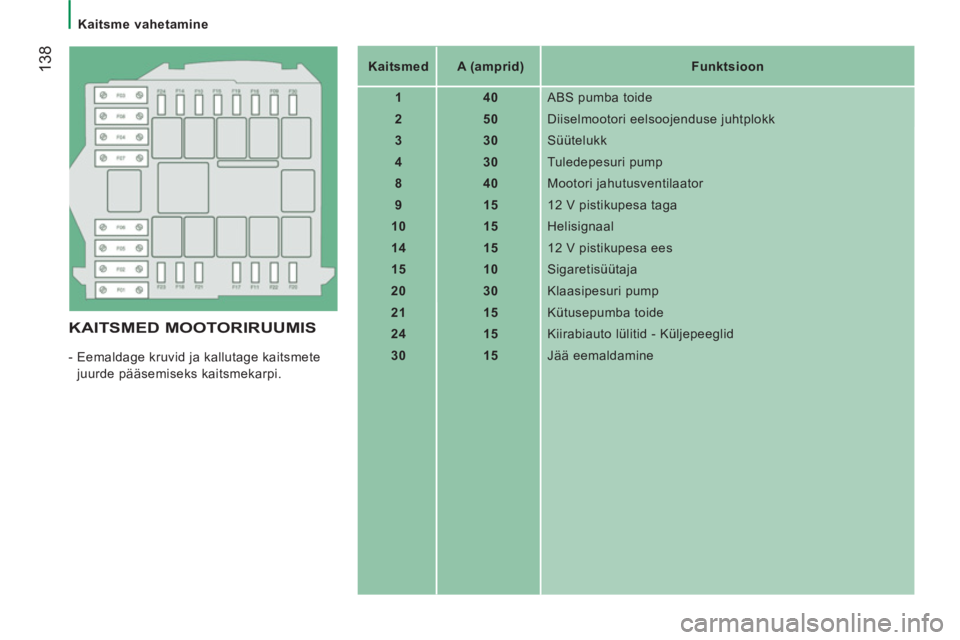

KAITSMED MOOTORIRUUMIS

- Eemaldage kruvid ja kallutage kaitsmete
juurde pääsemiseks kaitsmekarpi.

Kaitsmed


A (amprid)


Funktsioon



1


40
ABS pumba toide


2


50
Diiselmootori eelsoojenduse juhtplokk


3


30
Süütelukk


4


30
Tuledepesuri pump


8


40
Mootori jahutusventilaator


9


15
12 V pistikupesa taga


10


15
Helisignaal


14


15
12 V pistikupesa ees


15


10
Sigaretisüütaja


20


30
Klaasipesuri pump


21


15
Kütusepumba toide



24


15
Kiirabiauto lülitid - Küljepeeglid


30


15
Jää eemaldamine
