CITROEN JUMPER 2012 Manual do condutor (in Portuguese)

Substituir uma escova do limpa-vidros
139
AJUDA RÁPIDA
8

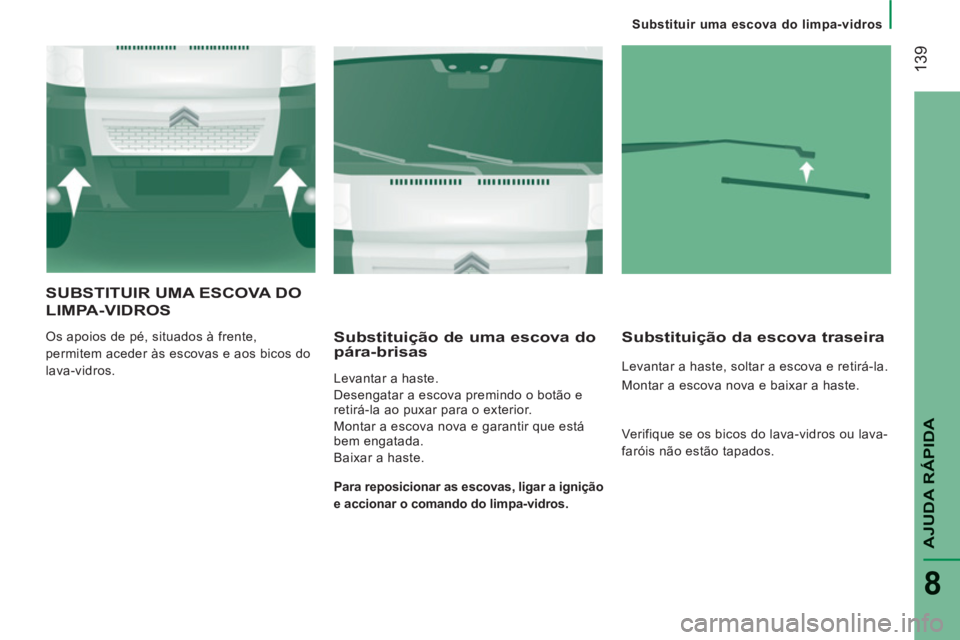

SUBSTITUIR UMA ESCOVA DO
LIMPA-VIDROS

Os apoios de pé, situados à frente,
permitem aceder às escovas e aos bicos do
lava-vidros.
Substituição de uma escova dopára-brisas

Levantar a haste.
Desengatar a escova premindo o botão e
retirá-la ao puxar para o exterior.
Montar a escova nova e garantir que está
bem engatada.
Baixar a haste.
Substituição da escova traseira

Levantar a haste, soltar a escova e retirá-la.
Montar a escova nova e baixar a haste.

Para reposicionar as escovas, ligar a ignição
e accionar o comando do limpa-vidros.
Verifique se os bicos do lava-vidros ou lava-
faróis não estão tapados.

Fazer rebocar o seu veículo
14
0

FAZER-SE REBOCAR

Sem elevação
(quatro rodas no
solo)
Deve sempre utilizar uma barra de reboque.
Pela traseira

Engatar a barra com o anel rígido que se
encontra debaixo do pára-choques.

Pela dianteira

O anel amovível de reboque encontra-se na
caixa sob o banco do passageiro dianteiro.
Desencaixar a tampa utilizando uma
ferramenta plana.
Apertar o anel amovível até ao fim.
Colocar a alavanca de velocidades em
ponto-morto. O incumprimento desta
particularidade pode levar à deterioração de
certos órgãos de lavagem e à ausência de
assistência de travagem no rearranque do
motor.
Com elevação (apenas 2 rodas no solo)

É preferível elevar o veículo utilizando uma
ferramenta de elevação profissional.

Aquando de uma rebocagem com
o motor desligado, deixa de haver
assistência de travagem e de direcção.

9
CARACTERÍSTICAS TÉCNICA
S

142
Dimensões

14
3
9
CARACTERÍSTICAS TÉCNICA
S


Dimensões
DIMENSÕES

O seu veículo existe em 4 comprimentos (L1..) e 3 alturas (H1..), consulte as tabelas:


Furgão


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

L Comprimento total
4 963
5 413
5 998
6 363

H Altura total
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Distância entre eixos
3 000
3 450
4 035

B Inclinação dianteira
948

C Inclinação traseira
1 015
1 380

D Largura total (sem retrovisores)
2 050

E Largura de vias dianteira
1 810

F Largura de vias traseira
1 790

G Altura do piso de carga
535 a 565

I Comprimento piso inferior
2 670
3 120
3 705
4 070

J Altura interior máxima de carga
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Largura interior máxima
1 870

M Largura interior entre rodas
1 422

Volume (m
3)

8


10


11,5


13


15


15


17

144
Dimensões


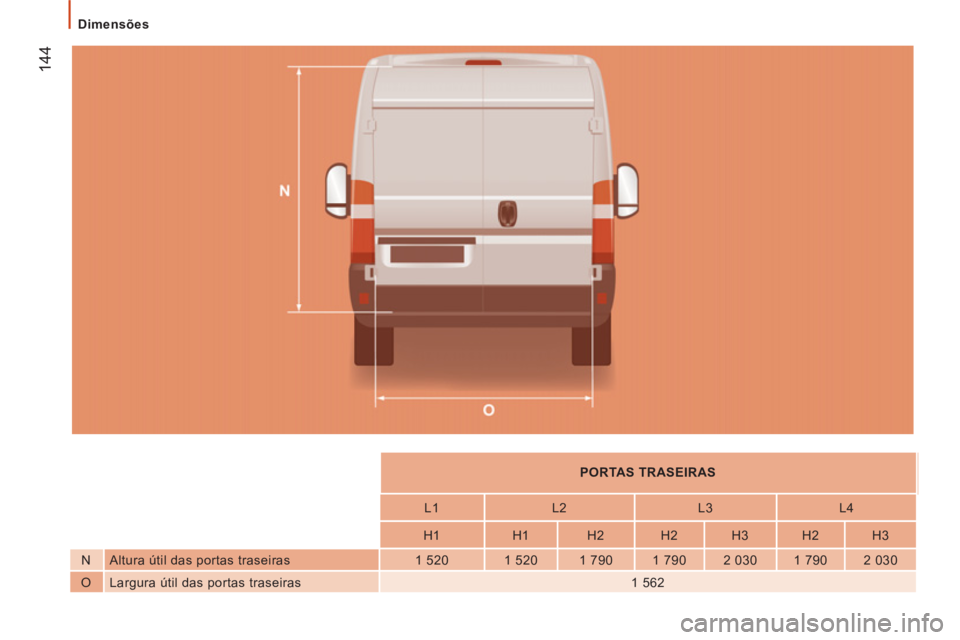

PORTAS TRASEIRAS


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

N Altura útil das portas traseiras
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Largura útil das portas traseiras
1 562

14
5
9
CARACTERÍSTICAS TÉCNICA
S


Dimensões


PORTA LATERAL


L1
L2
L3
L4

H1
H1
H2
H2
H3
H2
H3

P Altura da porta lateral deslizante
1 485
1 485
1 755

Q Largura da porta lateral deslizante
1 075
1 250

14
6
Dimensões

9
CARACTERÍSTICAS TÉCNICA
S


Dimensões


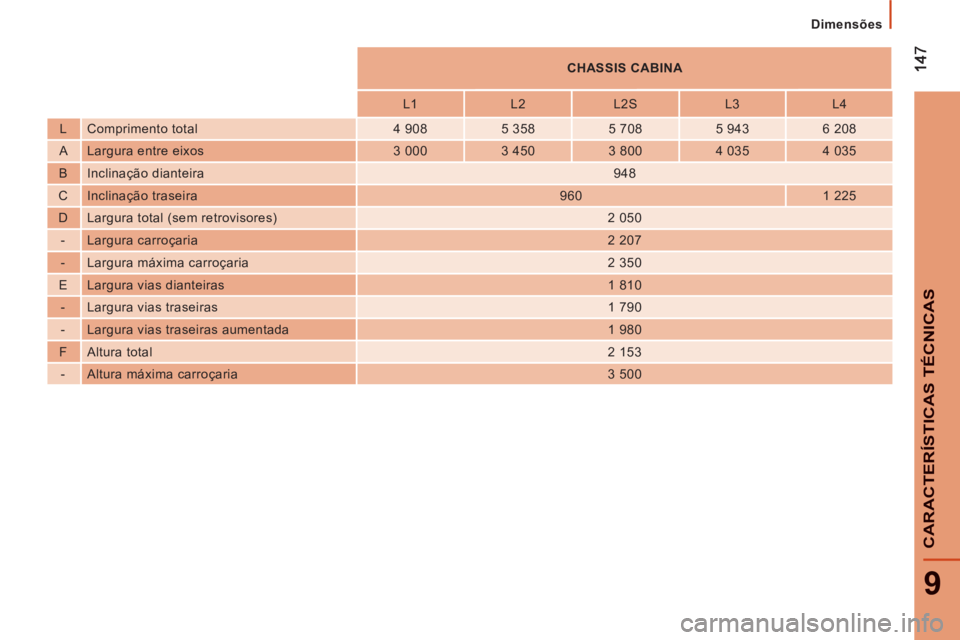

CHASSIS CABINA


L1
L2
L2S
L3
L4

L Comprimento total
4 908
5 358
5 708
5 943
6 208

A Largura entre eixos
3 000
3 450
3 800
4 035
4 035

B Inclinação dianteira
948

C Inclinação traseira
960
1 225

D Largura total (sem retrovisores)
2 050

- Largura carroçaria
2 207

- Largura máxima carroçaria
2 350

E Largura vias dianteiras
1 810

- Largura vias traseiras
1 790

- Largura vias traseiras aumentada
1 980

F Altura total

2 153


- Altura máxima carroçaria
3 500

14
8
Dimensões



L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
