CITROEN JUMPER 2012 Návod na použití (in Czech)

Děti na palubě
109
5
BEZPEČNOS
T

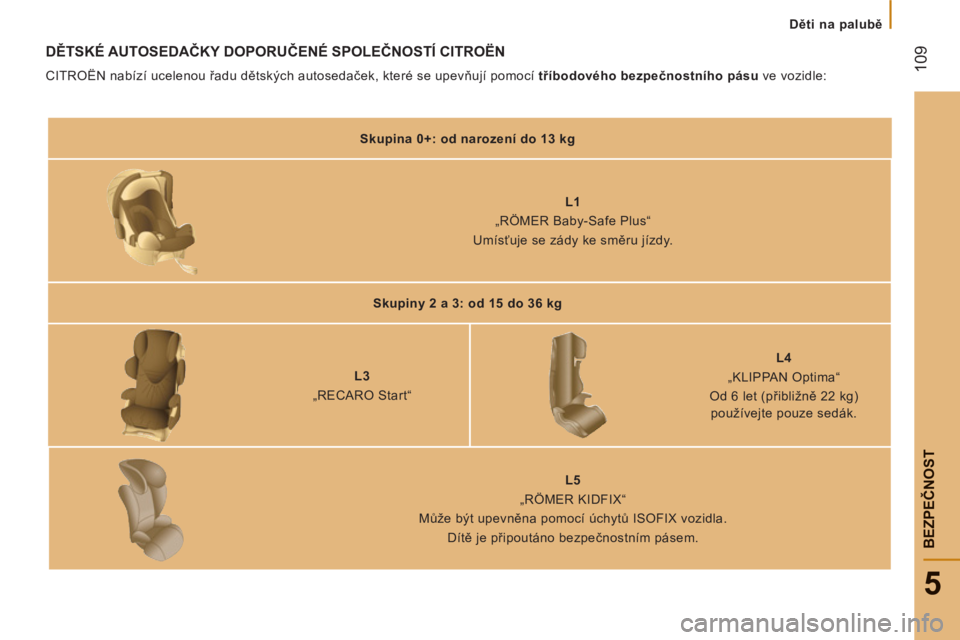

DĚTSKÉ AUTOSEDAČKY DOPORUČENÉ SPOLEČNOSTÍ CITROËN

CITROËN nabízí ucelenou řadu dětských autosedaček, které se upevňují pomocí tříbodového bezpečnostního pásu
ve vozidle:


Skupina 0+: od narození do 13 kg







L1


„RÖMER Baby-Safe Plus“
Umísťuje se zády ke směru jízdy.


Skupiny 2 a 3: od 15 do 36 kg







L3


„RECARO Start“






L4


„KLIPPAN Optima“
Od 6 let (přibližně 22 kg)
používejte pouze sedák.







L5


„RÖMER KIDFIX“
Může být upevněna pomocí úchytů ISOFIX vozidla.
Dítě je připoutáno bezpečnostním pásem.

Děti na palubě

11
0

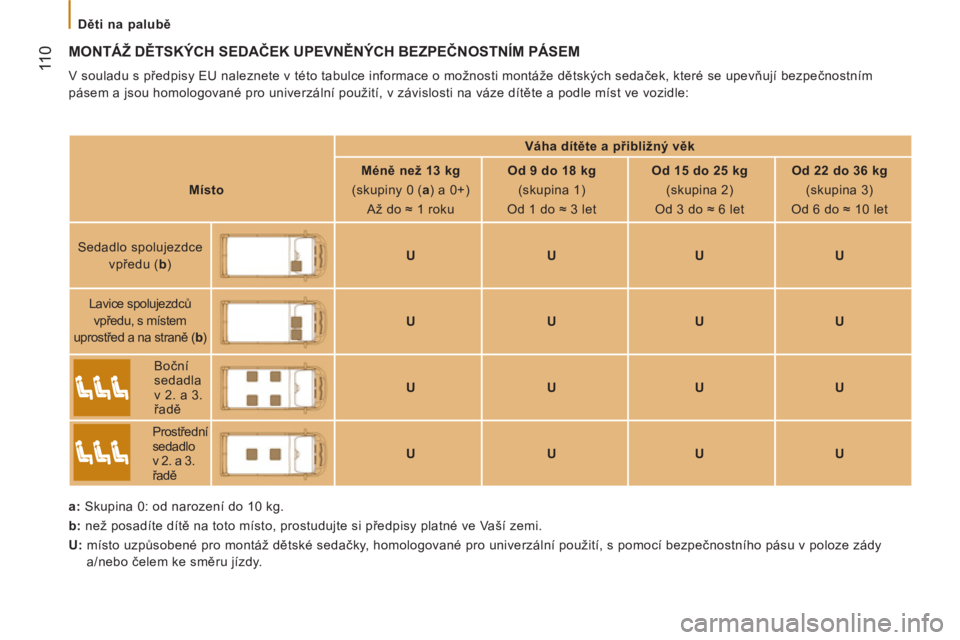

MONTÁŽ DĚTSKÝCH SEDAČEK UPEVNĚNÝCH BEZPEČNOSTNÍM PÁSEM

V souladu s předpisy EU naleznete v této tabulce informace o možnosti montáže dětských sedaček, které se upevňují bezpečnostním
pásem a jsou homologované pro univerzální použití, v závislosti na váze dítěte a podle míst ve vozidle:

a
:

Skupina 0: od narození do 10 kg.

b
:

než posadíte dítě na toto místo, prostudujte si předpisy platné ve Vaší zemi.

U
:

místo uzpůsobené pro montáž dětské sedačky, homologované pro univerzální použití, s pomocí bezpečnostního pásu v poloze zády
a/nebo čelem ke směru jízdy.

Váha dítěte a přibližný věk


Místo


Méně než 13 kg
(skupiny 0 ( a
) a 0+)
Až do ≈ 1 roku

Od 9 do 18 kg
(skupina 1)
Od 1 do ≈ 3 let

Od 15 do 25 kg
(skupina 2)
Od 3 do ≈ 6 let

Od 22 do 36 kg
(skupina 3)
Od 6 do ≈ 10 let
Sedadlo spolujezdce
vpředu ( b
)

U


U


U
U
Lavice spolujezdců
vpředu, s místem
uprostřed a na straně ( b
)





U


U
U U





Boční
sedadla
v 2. a 3.
řadě

U
U U


U






Prostřední
sedadlo
v 2. a 3.
řadě

U
UUU

Děti na palubě
111
5
BEZPEČNOS
T

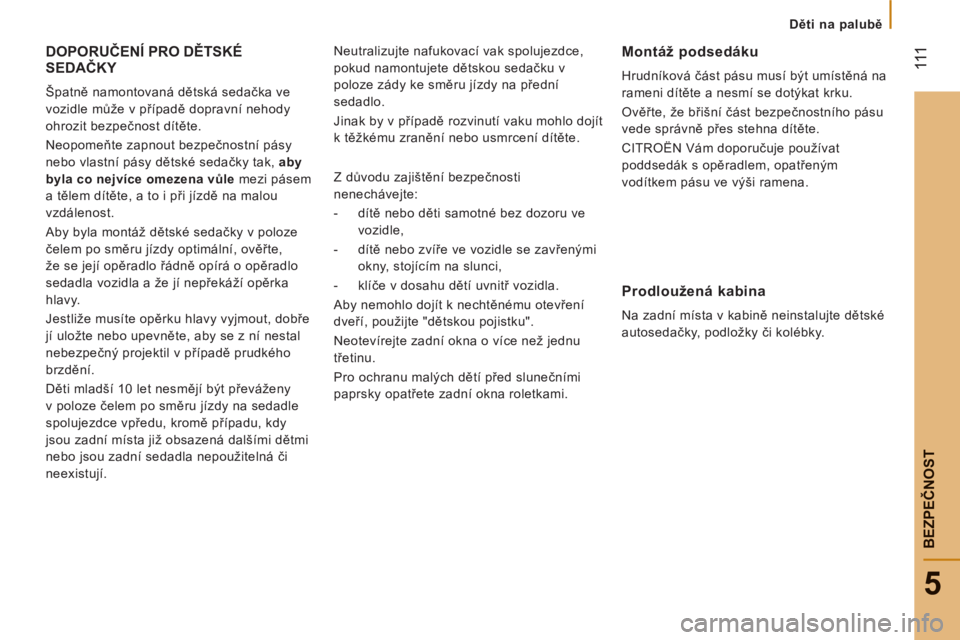

DOPORUČENÍ PRO DĚTSKÉ
SEDAČKY

Špatně namontovaná dětská sedačka ve
vozidle může v případě dopravní nehody
ohrozit bezpečnost dítěte.
Neopomeňte zapnout bezpečnostní pásy
nebo vlastní pásy dětské sedačky tak, aby
byla co nejvíce omezena vůle
mezi pásem
a tělem dítěte, a to i při jízdě na malou
vzdálenost.
Aby byla montáž dětské sedačky v poloze
čelem po směru jízdy optimální, ověřte,
že se její opěradlo řádně opírá o opěradlo
sedadla vozidla a že jí nepřekáží opěrka
hlavy.
Jestliže musíte opěrku hlavy vyjmout, dobře
jí uložte nebo upevněte, aby se z ní nestal
nebezpečný projektil v případě prudkého
brzdění.
Děti mladší 10 let nesmějí být převáženy
v poloze č
elem po směru jízdy na sedadle
spolujezdce vpředu, kromě případu, kdy
jsou zadní místa již obsazená dalšími dětmi
nebo jsou zadní sedadla nepoužitelná či
neexistují. Neutralizujte nafukovací vak spolujezdce,
pokud namontujete dětskou sedačku v
poloze zády ke směru jízdy na přední
sedadlo.
Jinak by v případě rozvinutí vaku mohlo dojít
k těžkému zranění nebo usmrcení dítěte.

Z důvodu zajištění bezpečnosti
nenechávejte:


- dítě nebo děti samotné bez dozoru ve
vozidle,

- dítě nebo zvíře ve vozidle se zavřenými
okny, stojícím na slunci,

- klíče v dosahu dětí uvnitř vozidla.
Aby nemohlo dojít k nechtěnému otevření
dveří, použijte "dětskou pojistku".
Neotevírejte zadní okna o více než jednu
třetinu.
Pro ochranu malých dětí př
ed slunečními
paprsky opatřete zadní okna roletkami.
Montáž podsedáku

Hrudníková část pásu musí být umístěná na
rameni dítěte a nesmí se dotýkat krku.
Ověřte, že břišní část bezpečnostního pásu
vede správně přes stehna dítěte.
CITROËN Vám doporučuje používat
poddsedák s opěradlem, opatřeným
vodítkem pásu ve výši ramena.
Prodloužená kabina

Na zadní místa v kabině neinstalujte dětské
autosedačky, podložky či kolébky.

11 2


Tažení přívěsu

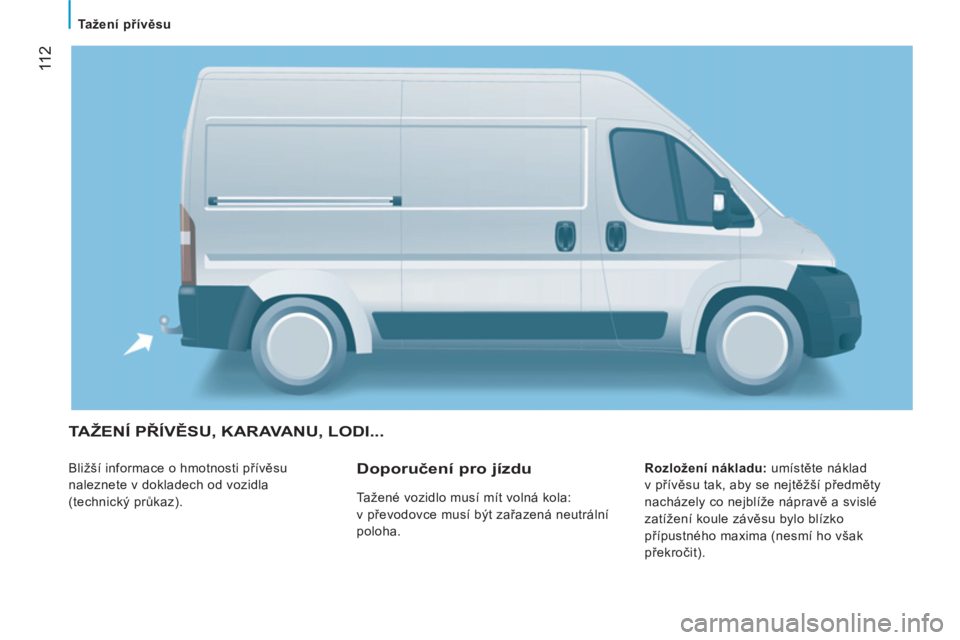

TAŽENÍ PŘÍVĚSU, KARAVANU, LODI...

Bližší informace o hmotnosti přívěsu
naleznete v dokladech od vozidla
(technický průkaz).
Rozložení nákladu:
umístěte náklad
v přívěsu tak, aby se nejtěžší předměty
nacházely co nejblíže nápravě a svislé
zatížení koule závěsu bylo blízko
přípustného maxima (nesmí ho však
překročit). Doporučení pro jízdu

Tažené vozidlo musí mít volná kola:
v převodovce musí být zařazená neutrální
poloha.

11
3
6
Tažení přívěsu
PŘÍSLUŠENSTV
Í

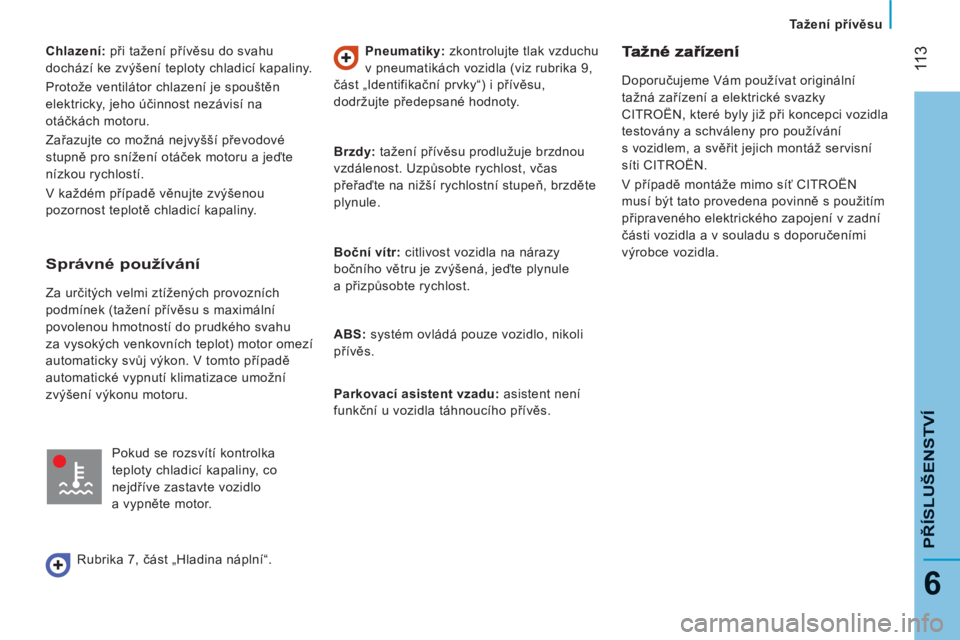

Chlazení:
při tažení přívěsu do svahu
dochází ke zvýšení teploty chladicí kapaliny.
Protože ventilátor chlazení je spouštěn
elektricky, jeho účinnost nezávisí na
otáčkách motoru.
Zařazujte co možná nejvyšší převodové
stupně pro snížení otáček motoru a jeďte
nízkou rychlostí.
V každém případě věnujte zvýšenou
pozornost teplotě chladicí kapaliny.
Pneumatiky:
zkontrolujte tlak vzduchu
v pneumatikách vozidla (viz rubrika 9,
část „Identifikační prvky“) i přívěsu,
dodržujte předepsané hodnoty.

Doporučujeme Vám používat originální
tažná zařízení a elektrické svazky
CITROËN, které byly již při koncepci vozidla
testovány a schváleny pro používání
s vozidlem, a svěřit jejich montáž servisní
síti CITROËN.
V případě montáže mimo síť CITROËN
musí být tato provedena povinně s použitím
připraveného elektrického zapojení v zadní
části vozidla a v souladu s doporučeními
výrobce vozidla.
Správné používání

Za určitých velmi ztížených provozních
podmínek (tažení přívěsu s maximální
povolenou hmotností do prudkého svahu
za vysokých venkovních teplot) motor omezí
automaticky svůj výkon. V tomto případě
automatické vypnutí klimatizace umožní
zvýšení výkonu motoru.
Pokud se rozsvítí kontrolka
teploty chladicí kapaliny, co
nejdříve zastavte vozidlo
a vypněte motor.
Rubrika 7, část „Hladina náplní“.
Brzdy:
tažení přívěsu prodlužuje brzdnou
vzdálenost. Uzpůsobte rychlost, včas
přeřaďte na nižší rychlostní stupeň, brzděte
plynule.

Boční vítr:
citlivost vozidla na nárazy
bočního větru je zvýšená, jeďte plynule
a přizpůsobte rychlost.

ABS:
systém ovládá pouze vozidlo, nikoli
přívěs.

Parkovací asistent vzadu:
asistent není
funkční u vozidla táhnoucího přívěs.

Vybavení
11 4

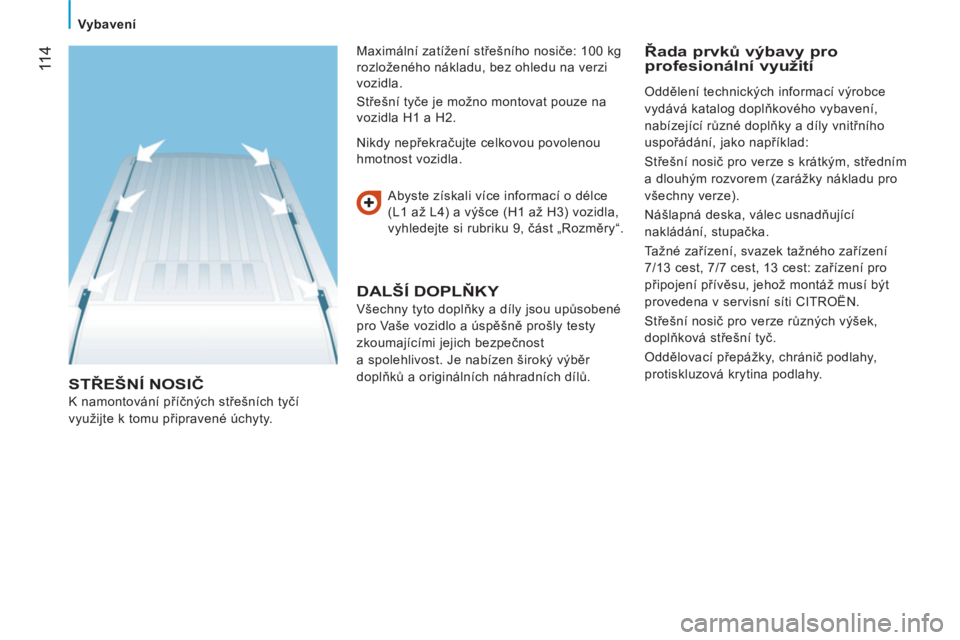

STŘEŠNÍ NOSIČ

K namontování příčných střešních tyčí
využijte k tomu připravené úchyty.
Abyste získali více informací o délce
(L1 až L4) a výšce (H1 až H3) vozidla,
vyhledejte si rubriku 9, část „Rozměry“. Nikdy nepřekračujte celkovou povolenou
hmotnost vozidla.
DALŠÍ DOPLŇKY

Všechny tyto doplňky a díly jsou upůsobené
pro Vaše vozidlo a úspěšně prošly testy
zkoumajícími jejich bezpečnost
a spolehlivost. Je nabízen široký výběr
doplňků a originálních náhradních dílů.


Řada prvků výbavy pro profesionální využití
Maximální zatížení střešního nosiče: 100 kg
rozloženého nákladu, bez ohledu na verzi
vozidla.
Střešní tyče je možno montovat pouze na
vozidla H1 a H2. Oddělení technických informací výrobce
vydává katalog doplňkového vybavení,
nabízející různé doplňky a díly vnitřního
uspořádání, jako například:
Střešní nosič pro verze s krátkým, středním
a dlouhým rozvorem (zarážky nákladu pro
všechny verze).
Nášlapná deska, válec usnadňující
nakládání, stupačka.
Tažné zařízení, svazek tažného zařízení
7/13 cest, 7/7 cest, 13 cest: zařízení pro
připojení přívěsu, jehož montáž musí být
provedena v servisní síti CITROËN.
Střešní nosič pro verze různých výšek,
doplňková střešní tyč.
Oddělovací přepážky, chránič podlahy,
protiskluzová krytina podlahy.

Vybavení
11
5
6
PŘÍSLUŠENSTV
Í

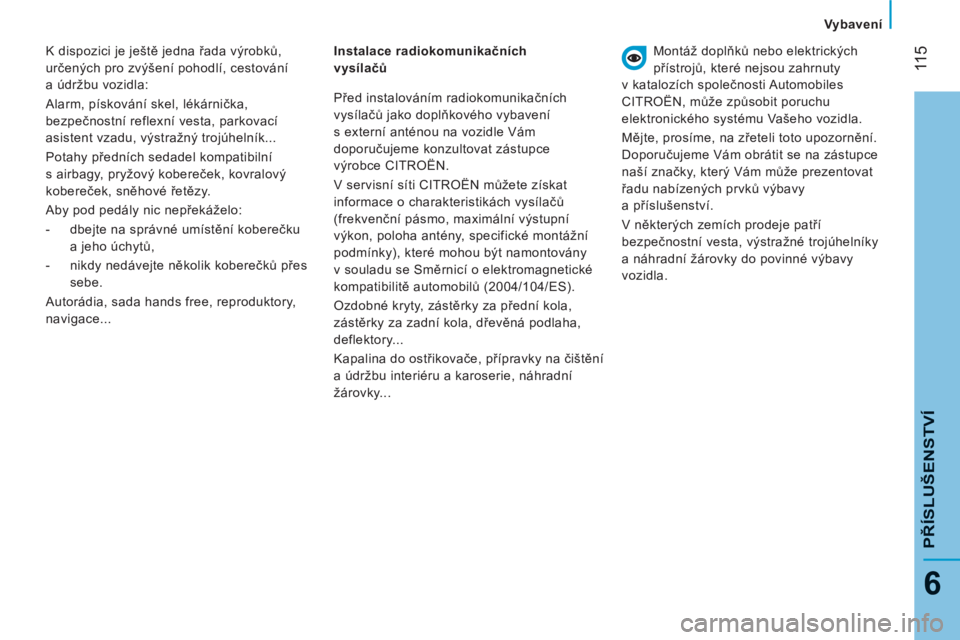

K dispozici je ještě jedna řada výrobků,
určených pro zvýšení pohodlí, cestování
a údržbu vozidla:
Alarm, pískování skel, lékárnička,
bezpečnostní reflexní vesta, parkovací
asistent vzadu, výstražný trojúhelník...
Potahy předních sedadel kompatibilní
s airbagy, pryžový kobereček, kovralový
kobereček, sněhové řetězy.
Aby pod pedály nic nepřekáželo:


- dbejte na správné umístění koberečku
a jeho úchytů,

- nikdy nedávejte několik koberečků přes
sebe.
Autorádia, sada hands free, reproduktory,
navigace...
Instalace radiokomunikačních
vysílačů Montáž doplňků nebo elektrických
přístrojů, které nejsou zahrnuty
v katalozích společnosti Automobiles
CITROËN, může způsobit poruchu
elektronického systému Vašeho vozidla.
Mějte, prosíme, na zřeteli toto upozornění.
Doporučujeme Vám obrátit se na zástupce
naší značky, který Vám může prezentovat
řadu nabízených prvků výbavy
a příslušenství.
V některých zemích prodeje patří
bezpečnostní vesta, výstražné trojúhelníky
a náhradní žárovky do povinné výbavy
vozidla. Před instalováním radiokomunikačních
vysílačů jako doplňkového vybavení
s externí anténou na vozidle Vám
doporučujeme konzultovat zástupce
výrobce CITROËN.
V servisní síti CITROËN můžete získat
informace o charakteristikách vysílačů
(frekvenční pásmo, maximální výstupní
výkon, poloha antény, specifické montážní
podmínky), které mohou být namontovány
v souladu se Směrnicí o elektromagnetické
kompatibilitě automobilů (2004/104/ES).
Ozdobné kryty, zástěrky za přední kola,
zástěrky za zadní kola, dřevěná podlaha,
deflektory...
Kapalina do ostřikovače, přípravky na čištění
a údržbu interiéru a karoserie, náhradní
žárovky...

11
6

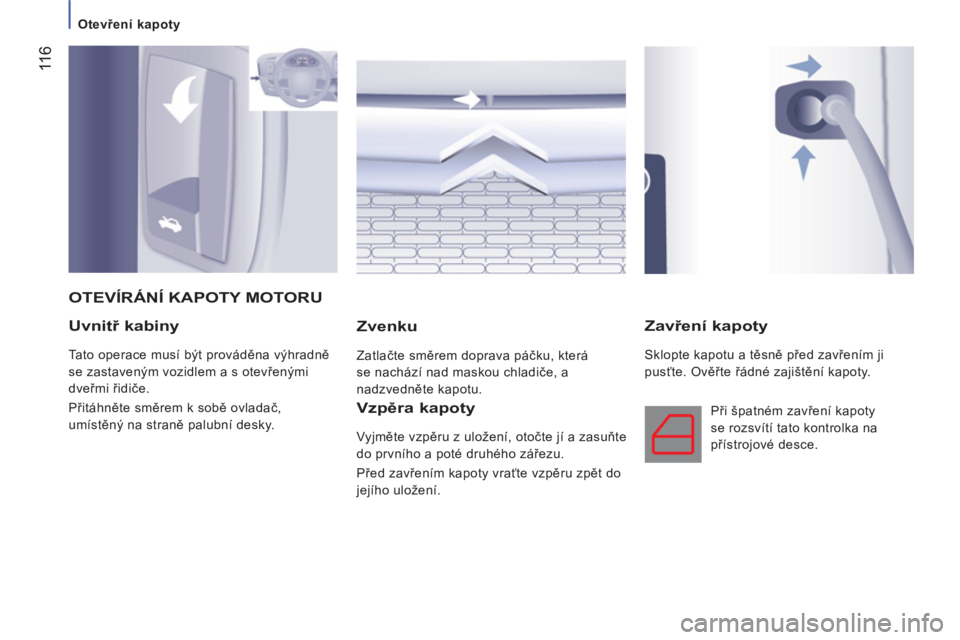

Otevření kapoty



Uvnitř kabiny

Tato operace musí být prováděna výhradně
se zastaveným vozidlem a s otevřenými
dveřmi řidiče.
Přitáhněte směrem k sobě ovladač,
umístěný na straně palubní desky.
Zvenku

Zatlačte směrem doprava páčku, která
se nachází nad maskou chladiče, a
nadzvedněte kapotu.


Zavření kapoty

Sklopte kapotu a těsně před zavřením ji
pusťte. Ověřte řádné zajištění kapoty.

OTEVÍRÁNÍ KAPOTY MOTORU
Vzpěra kapoty

Vyjměte vzpěru z uložení, otočte jí a zasuňte
do prvního a poté druhého zářezu.
Před zavřením kapoty vraťte vzpěru zpět do
jejího uložení. Při špatném zavření kapoty
se rozsvítí tato kontrolka na
přístrojové desce.

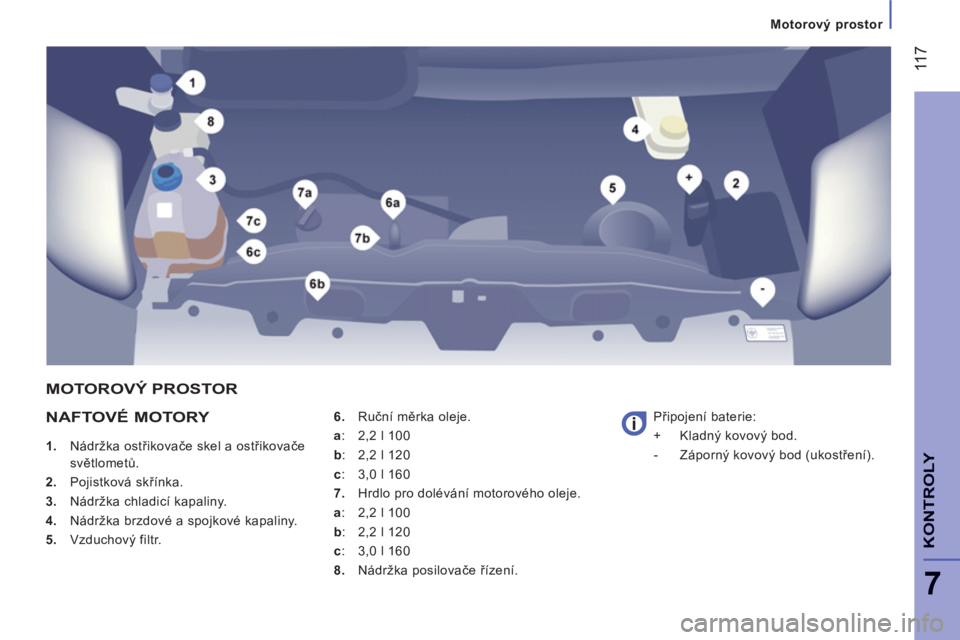

Motorový prostor

11
7
7
KONTROLY
NAFTOVÉ MOTORY



1.
Nádržka ostřikovače skel a ostřikovače
světlometů.

2.
Pojistková skřínka.

3.
Nádržka chladicí kapaliny.

4.
Nádržka brzdové a spojkové kapaliny.

5.
Vzduchový filtr.
6.
Ruční měrka oleje.
a
: 2,2 l 100
b
: 2,2 l 120
c
: 3,0 l 160

7.
Hrdlo pro dolévání motorového oleje.
a
: 2,2 l 100
b
: 2,2 l 120
c
: 3,0 l 160

8.
Nádržka posilovače řízení. Připojení baterie:
+ Kladný kovový bod.
- Záporný kovový bod (ukostření).
MOTOROVÝ PROSTOR

Hladina náplní

11
8
HLADINA NÁPLNÍ

Následující úkony slouží k běžnému
udržování vozidla v dobrém provozním
stavu. Konzultujte pokyny v servisní síti
CITROËN nebo v Sešitu údržby, který je
vložený v obálce s dokumenty od vozidla. Pro zachování spolehlivosti motoru a
zařízení omezujícího emise škodlivin je
zakázáno používat přísady do motorového
oleje.



Hladina brzdové kapaliny

Výměna musí být prováděna v intervalech
uvedených v plánu údržby výrobce vozidla.
Používejte kapaliny doporučené výrobcem
vozidla, které odpovídají normám DOT4.
Hladina se musí vždy nacházet mezi
ryskami MINI
a MAXI
na nádržce.
Nutnost častého doplňování kapaliny je
známkou nějaké závady, proto nechte
vozidlo co nejrychleji zkontrolovat v servisní
síti CITROËN. Jestliže budete nuceni demontovata
namontovat zpět ozdobný kryt motoru,
manipulujte s ním opatrně, aby nedošlo
k poškození upevňovacích příchytek.

Ruční měrka
Na měrce jsou 2 značky:
Výměna oleje

Výměna musí být prováděna v
předepsaných intervalech a stupeň viskozity
použitého oleje musí odpovídat požadavkům
uvedeným v plánu údržby výrobcem vozidla.
Konzultujte pokyny v servisní síti CITROËN.
Než začnete dolévat olej, vytáhněte ruční
měrku.
Po doplnění zkontrolujte hladinu
(nikdy nepřekročte maximum).
Před zavřením kapoty našroubujte uzávěr
na plnicí hrdlo.
Volba stupně viskozity

Olej musí v každém případě odpovídat
požadavkům výrobce vozidla.


Kontrolky


Ověřování podle kontrolek na
přístrojové desce je popsáno
v rubrice 2, v části „Místo řidiče“.

A
= maximum.
Jestliže přelijete nad tuto
značku, obraťte se na
servisní síť CITROËN.

B


= minimum.
Hladina nesmí být nikdy
pod touto značkou.


Hladina motorového oleje

Tuto kontrolu provádějte pravidelně a mezi
dvěma výměnami olej dolévejte (maximální
spotřeba je 0,5 l na 1 000 km). Kontrola se
provádí s vozidlem ve vodorovné poloze,
motor studený, pomocí ruční měrky.
