CITROEN JUMPER 2012 Návod na použití (in Czech)

Výměna lišty stěrače
139
RYCHLÁ NÁPOVĚD
A
8

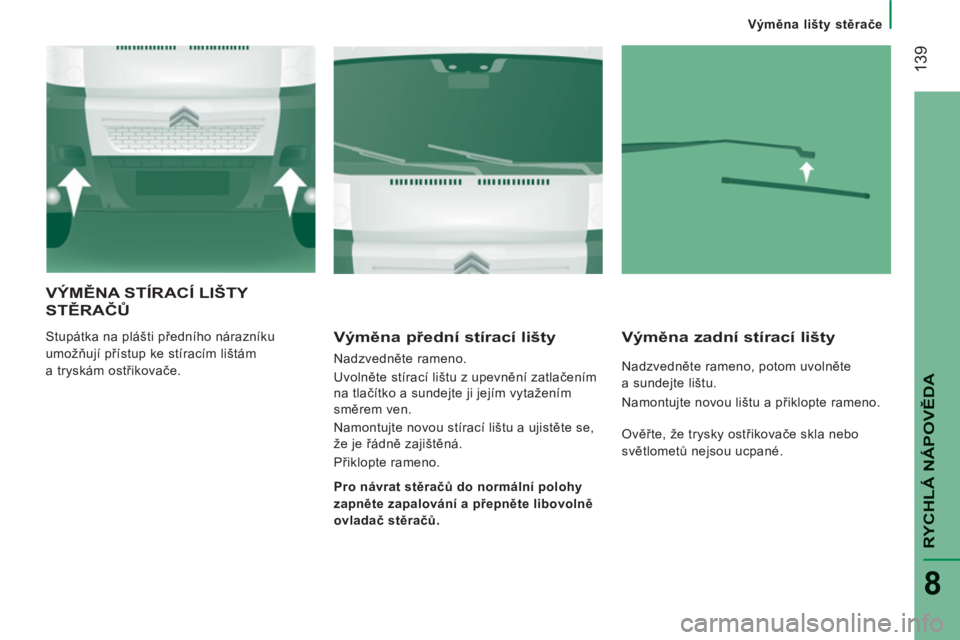

VÝMĚNA STÍRACÍ LIŠTY
STĚRAČŮ

Stupátka na plášti předního nárazníku
umožňují přístup ke stíracím lištám
a tryskám ostřikovače.
Výměna přední stírací lišty

Nadzvedněte rameno.
Uvolněte stírací lištu z upevnění zatlačením
na tlačítko a sundejte ji jejím vytažením
směrem ven.
Namontujte novou stírací lištu a ujistěte se,
že je řádně zajištěná.
Přiklopte rameno.
Výměna zadní stírací lišty

Nadzvedněte rameno, potom uvolněte
a sundejte lištu.
Namontujte novou lištu a přiklopte rameno.

Pro návrat stěračů do normální polohy
zapněte zapalování a přepněte libovolně
ovladač stěračů.
Ověřte, že trysky ostřikovače skla nebo
světlometů nejsou ucpané.

Odtažení vozidla

14
0

ODTAŽENÍ VOZIDLA

Bez zvednut
í (všechna čtyři kola na zemi)

Vždy je nutno použít vlečnou tyč.
Za zadní část

Zahákněte vlečnou tyč za pevné oko,
připravené pod nárazníkem.


Za přední část

Oko pro vlečení naleznete ve schránce pod
sedadlem spolujezdce vpředu.
Uvolněte záklopku plochým nástrojem.
Našroubujte oko pro vlečení až na doraz.
Umístěte řadicí páku do neutrální polohy.
Nedodržení této zásady může vést
k poškození některých brzdových orgánů
a k absenci účinku brzdového posilovače při
opětovném nastartování motoru.
Se zvednutím(pouze 2 kola na zemi)

Je vhodnější zvednout vozidlo pomocí
profesionálního zvedacího zařízení.

Při vlečení vozidla se zastaveným
motorem není funkční posilovač brzd
ani posilovač řízení.

9

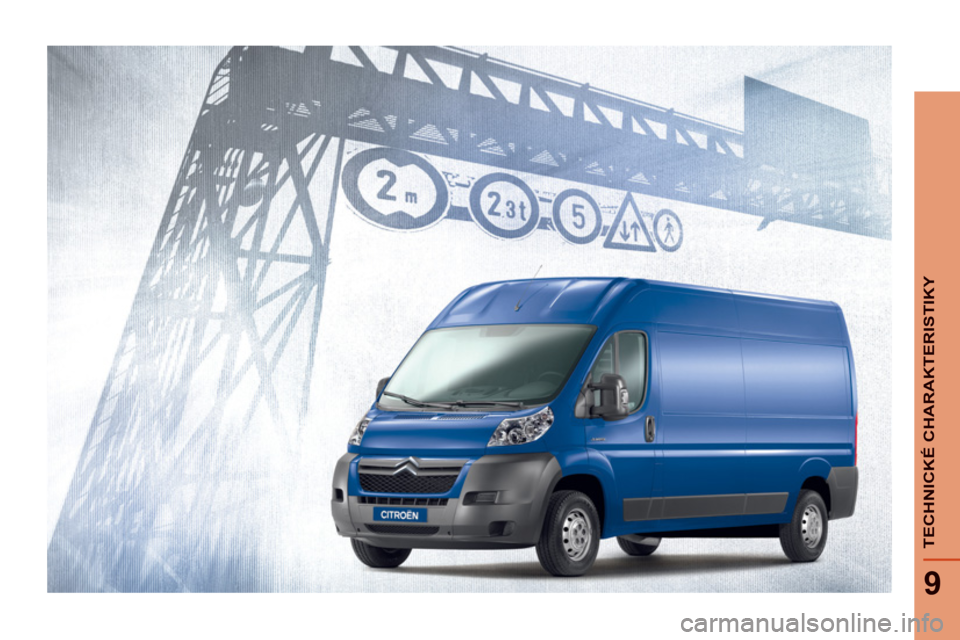

TECHNICKÉ CHARAKTERISTIKY

142


Rozměry

14
3
9
TECHNICKÉ CHARAKTERISTIKY
Rozměry
ROZMĚRY

Vozidlo je nabízeno ve 4 délkách (L1..) a 3 výškách (H1..), viz následující tabulky:







Furgon







L1
L2
L3
L4






H1
H1
H2
H2
H3
H2
H3

L Celková délka
4 963
5 413
5 998
6 363

H Celková výška
2 254
2 254
2 524
2 524
2 764
2 524
2 764

A Rozvor
3 000
3 450
4 035

B Převis vpředu

948

C Převis vzadu
1 015
1 380

D Celková šířka (bez zrcátek)
2 050

E Rozchod kol vpředu
1 810

F Rozchod kol vzadu
1 790

G Výška prahu nakládání
535 až 565

I Délka podlahy v interiéru
2 670
3 120
3 705
4 070

J Maximální vnitřní výška pro náklad
1 662
1 662
1 932
1 932
2 172
1 932
2 172

K Maximální vnitřní šířka
1 870

M Vnitřní šířka mezi podběhy kol
1 422





Objem (m3)

8


10


11,5


13


15


15


17

144


Rozměry

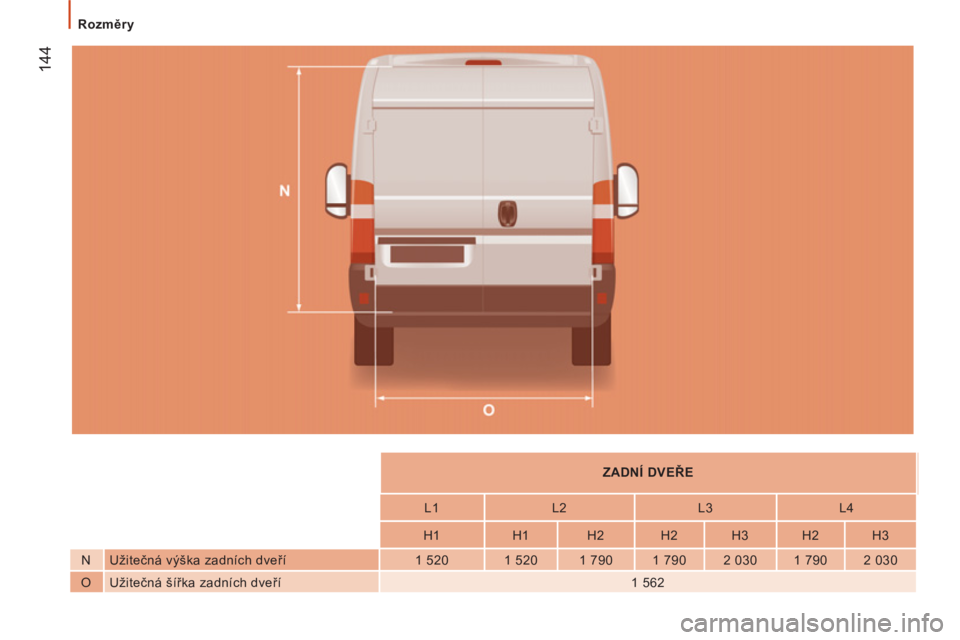

ZADNÍ DVEŘE







L1
L2
L3
L4






H1
H1
H2
H2
H3
H2
H3

N Užitečná výška zadních dveří
1 520
1 520
1 790
1 790
2 030
1 790
2 030

O Užitečná šířka zadních dveří
1 562

14
5
9
TECHNICKÉ CHARAKTERISTIKY
Rozměry







BOČNÍ DVEŘE







L1
L2
L3
L4






H1
H1
H2
H2
H3
H2
H3

P Výška bočních posuvných dveří
1 485
1 485
1 755

Q Šířka bočních posuvných dveří
1 075
1 250

14
6


Rozměry

9
TECHNICKÉ CHARAKTERISTIKY
Rozměry

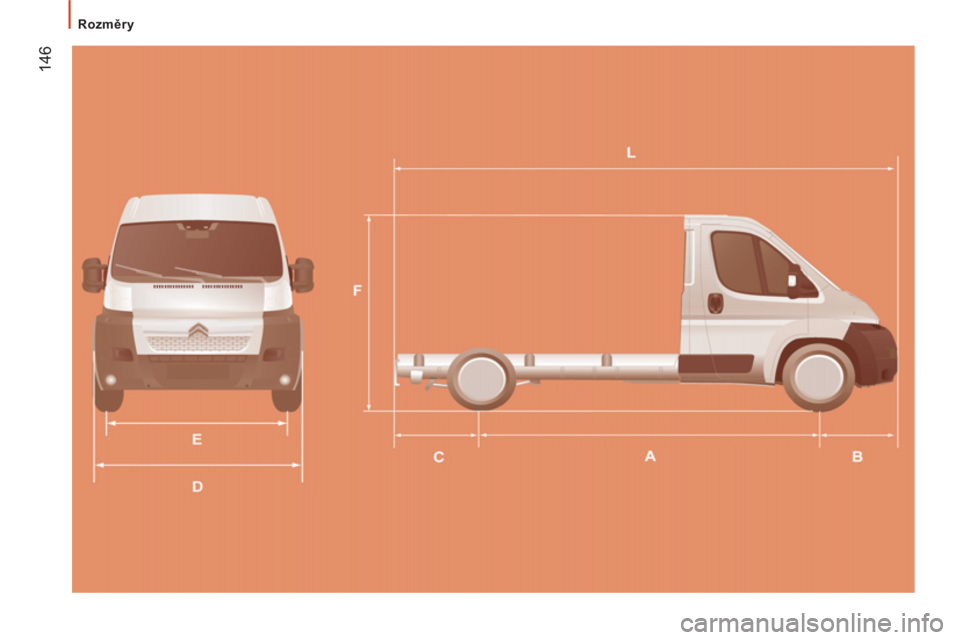

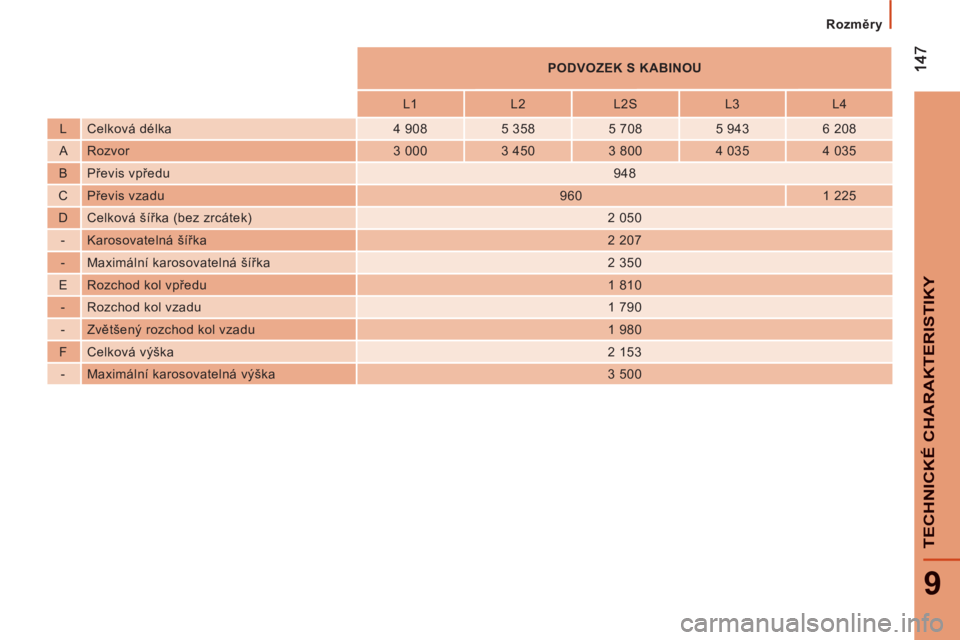

PODVOZEK S KABINOU







L1
L2
L2S
L3
L4

L Celková délka
4 908
5 358
5 708
5 943
6 208

A Rozvor
3 000
3 450
3 800
4 035
4 035

B Převis vpředu

948

C Převis vzadu
960
1 225

D Celková šířka (bez zrcátek)
2 050

- Karosovatelná šířka
2 207

- Maximální karosovatelná šířka
2 350

E Rozchod kol vpředu
1 810

- Rozchod kol vzadu
1 790

- Zvě
tšený rozchod kol vzadu
1 980

F Celková výška

2 153

- Maximální karosovatelná výška
3 500

14
8


Rozměry




L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860
