CITROEN JUMPER 2013 Manual do condutor (in Portuguese)

PRONTO PARA PARTIR
2929
22


Acessos
TRANCAMENTO/DESTRANCAMENTODO HABITÁCULO
Luz avisadora da abertura
Se esta luz avisadora se acender,
verifique o fecho das portas da
cabina, das portas traseiras ou
lateral e do capot do motor.
Utilização correcta

Se decidir circular com as portas trancadas,
saiba que pode tornar mais difícil o acesso
de assistência no veículo em caso de
urgência.
Cabina e espaço de carga

Prima uma vez para accionar
o fecho centralizado eléctrico,
quando as portas são fechadas.
Prima uma vez para destrancar o
fecho centralizado.
A abertura das portas é sempre possível a
partir do interior.
Se uma das portas estiver aberta ou
mal fechada, o fecho centralizado não
funciona. A luz avisadora do comando:


- acende-se quando as portas
estão trancadas e quando a
ignição é ligada,

- de seguida pisca quando as
portas estão trancadas com
o veículo parado e o motor
desligado.
O comando está inactivo quando o veículo
foi trancado pelo telecomando ou a chave a
partir do exterior.
Espaço de carga

Prima uma vez para trancar
ou destrancar a porta lateral
e as portas traseiras a partir
da cabina. A luz avisadora
permanece acesa quando é feito o
trancamento.
Segurança antiarrombamento

Quando o veículo arranca, o sistema tranca
automaticamente as portas da cabina e do
espaço de carga, quando atingir cerca de
20 km/h.
Se não for efectuada qualquer abertura durante
o percurso, o trancamento permanece activo.

Activação/desactivação da função
Função activada/desactivada no menu Mode
e seleccione "Autoclose".
Consulte a rubrica 4 na secção "Modo".

30

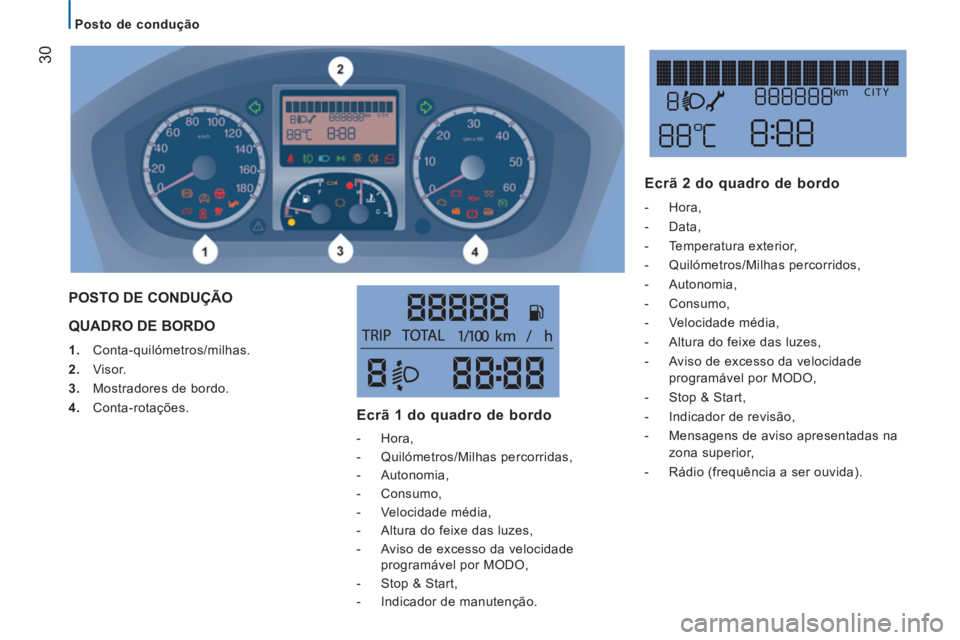

Posto de condução


QUADRO DE BORDO



1. Conta-quilómetros/milhas.

2. Visor.

3. Mostradores de bordo.

4. Conta-rotações.

POSTO DE CONDUÇÃO
Ecrã 1 do
quadro de bordo


- Hora,

- Quilómetros/Milhas percorridas,

- Autonomia,

- Consumo,

- Velocidade média,

- Altura do feixe das luzes,

- Aviso de excesso da velocidade
programável por MODO,

- Stop & Start,

- Indicador de manutenção.



Ecrã 2 do quadro de bordo



- Hora,

- Data,

- Temperatura exterior,

- Quilómetros/Milhas percorridos,

- Autonomia,

- Consumo,

- Velocidade média,

- Altura do feixe das luzes,

- Aviso de excesso da velocidade
programável por MODO,

- Stop & Start,

- Indicador de revisão,

- Mensagens de aviso apresentadas na
zona superior,

- Rádio (frequência a ser ouvida).

31
2
PRONTO PARA PARTIR


Posto de condução

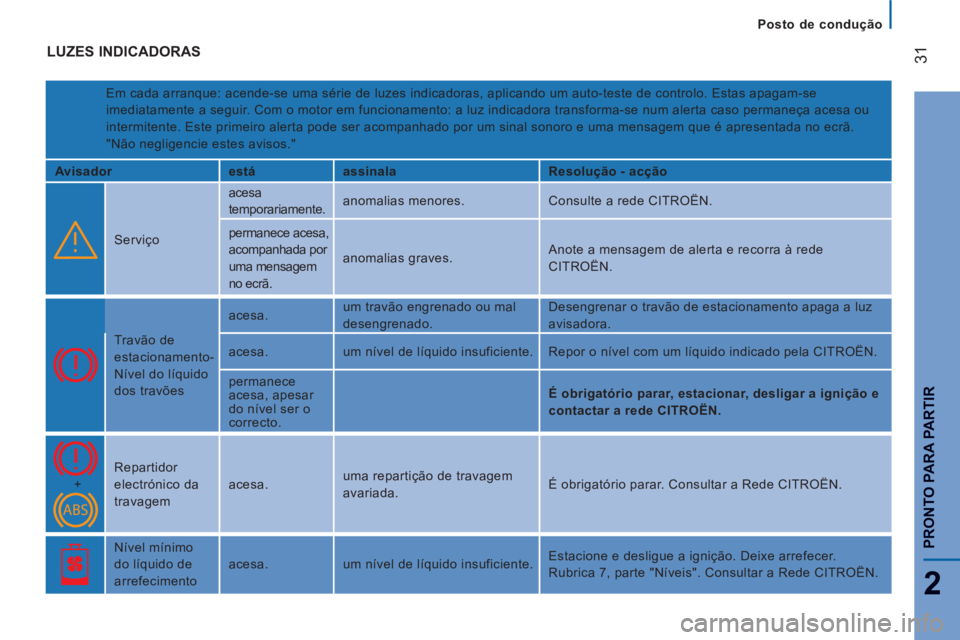

LUZES INDICADORAS

Em cada arranque: acende-se uma série de luzes indicadoras, aplicando um auto-teste de controlo. Estas apagam-se
imediatamente a seguir. Com o motor em funcionamento: a luz indicadora transforma-se num alerta caso permaneça acesa ou
intermitente. Este primeiro alerta pode ser acompanhado por um sinal sonoro e uma mensagem que é apresentada no ecrã.
"Não negligencie estes avisos."

Avisador
está
assinala
Resolução - acção
Serviço acesa
temporariamente. anomalias menores. Consulte a rede CITROËN.
permanece acesa,
acompanhada por
uma mensagem
no ecrã. anomalias graves. Anote a mensagem de alerta e recorra à rede
CITROËN.
Travão de
estacionamento-
Nível do líquido
dos travões acesa. um travão engrenado ou mal
desengrenado. Desengrenar o travão de estacionamento apaga a luz
avisadora.
acesa. um nível de líquido insuficiente. Repor o nível com um líquido indicado pela CITROËN.
permanece
acesa, apesar
do nível ser o
correcto.
É obrigatório parar, estacionar, desligar a ignição e
contactar a rede CITROËN.
+ Repartidor
electrónico da
travagem acesa. uma repartição de travagem
avariada. É obrigatório parar. Consultar a Rede CITROËN.
Nível mínimo
do líquido de
arrefecimento acesa. um nível de líquido insuficiente. Estacione e desligue a ignição. Deixe arrefecer.
Rubrica 7, parte "Níveis". Consultar a Rede CITROËN.

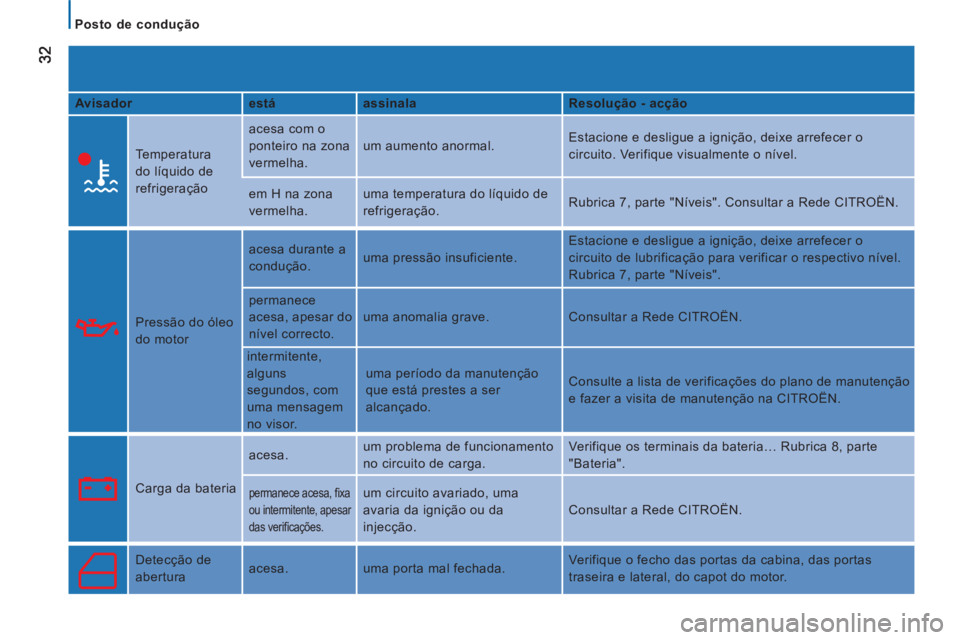

Posto de condução


Avisador
está
assinala
Resolução - acção
Temperatura
do líquido de
refrigeração acesa com o
ponteiro na zona
vermelha. um aumento anormal. Estacione e desligue a ignição, deixe arrefecer o
circuito. Verifique visualmente o nível.
em H na zona
vermelha. uma temperatura do líquido de
refrigeração. Rubrica 7, parte "Níveis". Consultar a Rede CITROËN.
Pressão do óleo
do motor acesa durante a
condução. uma pressão insuficiente. Estacione e desligue a ignição, deixe arrefecer o
circuito de lubrificação para verificar o respectivo nível.
Rubrica 7, parte "Níveis".
permanece
acesa, apesar do
nível correcto. uma anomalia grave. Consultar a Rede CITROËN.
intermitente,
alguns
segundos, com
uma mensagem
no visor. uma período da manutenção
que está prestes a ser
alcançado. Consulte a lista de verificações do plano de manutenção
e fazer a visita de manutenção na CITROËN.
Carga da bateria acesa. um problema de funcionamento
no circuito de carga. Verifique os terminais da bateria… Rubrica 8, parte
"Bateria".
permanece acesa, fi xa
ou intermitente, apesar
das verifi cações.
um circuito avariado, uma
avaria da ignição ou da
injecção. Consultar a Rede CITROËN.
Detecção de
abertura acesa. uma porta mal fechada. Verifique o fecho das portas da cabina, das portas
traseira e lateral, do capot do motor.

33
2
PRONTO PARA PARTIR

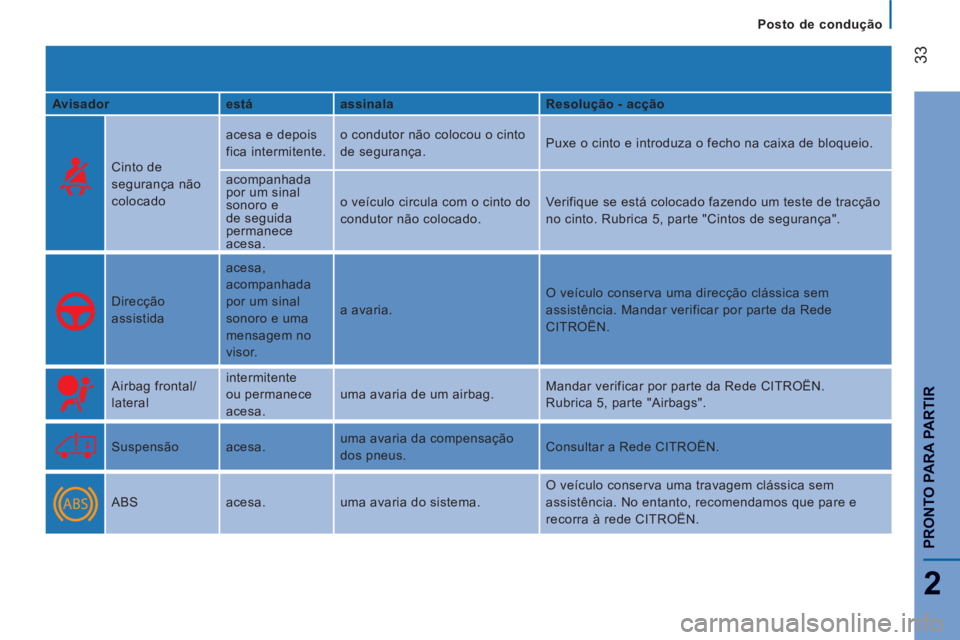

Posto de condução

Avisador
está
assinala
Resolução - acção



Cinto de
segurança não
colocado acesa e depois
fica intermitente. o condutor não colocou o cinto
de segurança. Puxe o cinto e introduza o fecho na caixa de bloqueio.
acompanhada
por um sinal
sonoro e
de seguida
permanece
acesa. o veículo circula com o cinto do
condutor não colocado. Verifique se está colocado fazendo um teste de tracção
no cinto. Rubrica 5, parte "Cintos de segurança".

Direcção
assistida acesa,
acompanhada
por um sinal
sonoro e uma
mensagem no
visor. a avaria. O veículo conserva uma direcção clássica sem
assistência. Mandar verificar por parte da Rede
CITROËN.

Airbag frontal/
lateral intermitente
ou permanece
acesa. uma avaria de um airbag. Mandar verificar por parte da Rede CITROËN.
Rubrica 5, parte "Airbags".

Suspensão acesa. uma avaria da compensação
dos pneus. Consultar a Rede CITROËN.


ABS acesa. uma avaria do sistema. O veículo conserva uma travagem clássica sem
assistência. No entanto, recomendamos que pare e
recorra à rede CITROËN.

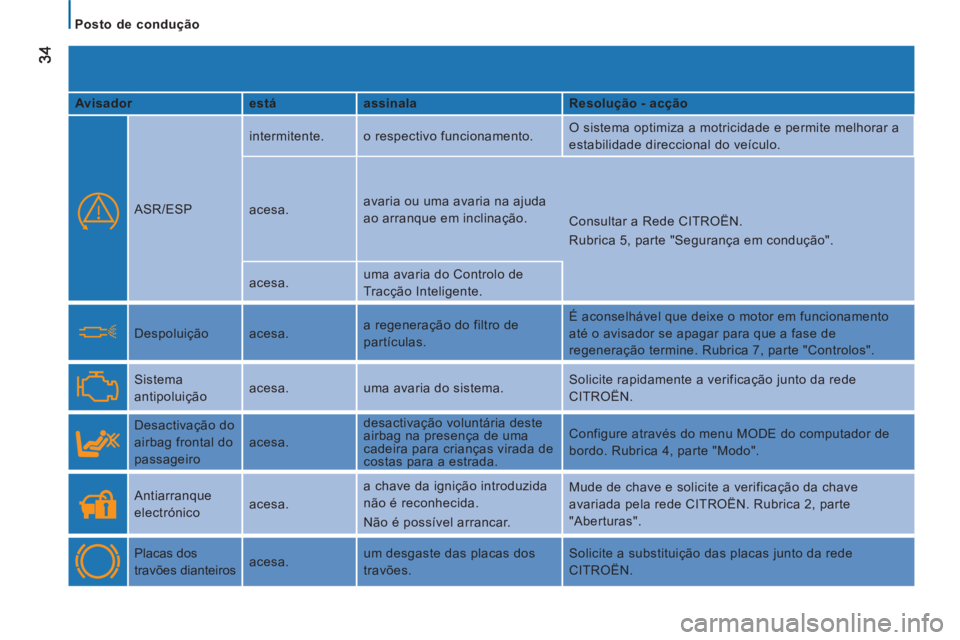

Posto de condução


Avisador
está
assinala
Resolução - acção


ASR/ESP intermitente. o respectivo funcionamento. O sistema optimiza a motricidade e permite melhorar a
estabilidade direccional do veículo.
acesa. avaria ou uma avaria na ajuda
ao arranque em inclinação.
Consultar a Rede CITROËN.
Rubrica 5, parte "Segurança em condução".
acesa. uma avaria do Controlo de
Tracção Inteligente.

Despoluição acesa. a regeneração do filtro de
partículas. É aconselhável que deixe o motor em funcionamento
até o avisador se apagar para que a fase de
regeneração termine. Rubrica 7, parte "Controlos".

Sistema
antipoluição acesa. uma avaria do sistema. Solicite rapidamente a verificação junto da rede
CITROËN.


Desactivação do
airbag frontal do
passageiro acesa. desactivação voluntária deste
airbag na presença de uma
cadeira para crianças virada de
costas para a estrada. Configure através do menu MODE do computador de
bordo. Rubrica 4, parte "Modo".

Antiarranque
electrónico acesa. a chave da ignição introduzida
não é reconhecida.
Não é possível arrancar. Mude de chave e solicite a verificação da chave
avariada pela rede CITROËN. Rubrica 2, parte
"Aberturas".

Placas dos
travões dianteiros acesa. um desgaste das placas dos
travões. Solicite a substituição das placas junto da rede
CITROËN.

35
2
PRONTO PARA PARTIR

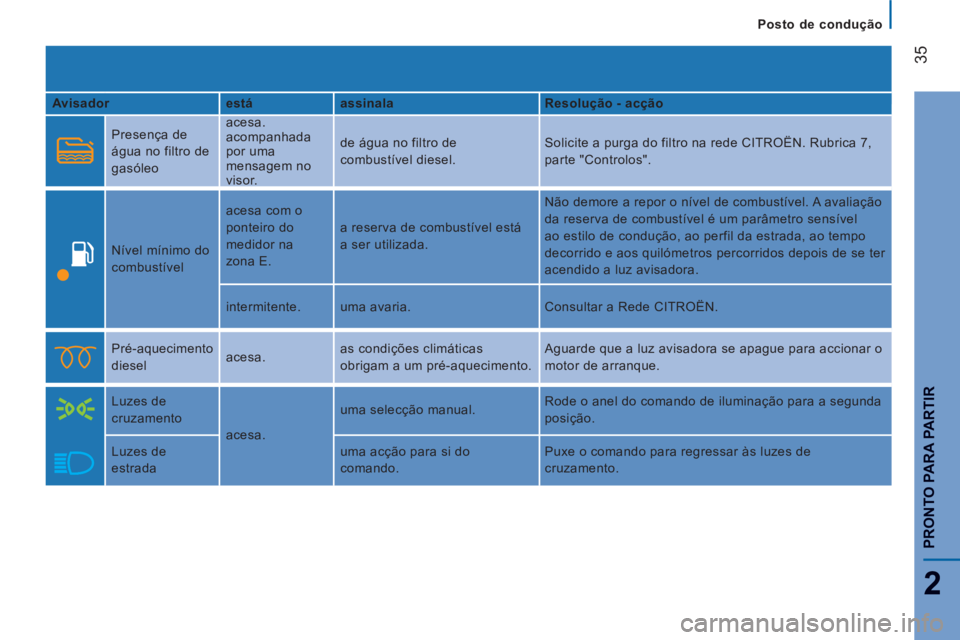

Posto de condução

Avisador
está
assinala
Resolução - acção
Presença de
água no filtro de
gasóleo acesa.
acompanhada
por uma
mensagem no
visor. de água no filtro de
combustível diesel. Solicite a purga do filtro na rede CITROËN. Rubrica 7,
parte "Controlos".
Nível mínimo do
combustível acesa com o
ponteiro do
medidor na
zona E. a reserva de combustível está
a ser utilizada. Não demore a repor o nível de combustível. A avaliação
da reserva de combustível é um parâmetro sensível
ao estilo de condução, ao perfil da estrada, ao tempo
decorrido e aos quilómetros percorridos depois de se ter
acendido a luz avisadora.
intermitente. uma avaria. Consultar a Rede CITROËN.
Pré-aquecimento
diesel acesa. as condições climáticas
obrigam a um pré-aquecimento. Aguarde que a luz avisadora se apague para accionar o
motor de arranque.
Luzes de
cruzamento
acesa. uma selecção manual. Rode o anel do comando de iluminação para a segunda
posição.
Luzes de
estrada uma acção para si do
comando. Puxe o comando para regressar às luzes de
cruzamento.

36


Posto de condução


Avisador
está
assinala
Resolução - acção
Luzes de
mudança
direcção intermitente com
o aviso sonoro. uma alteração da direcção
pelo comando de iluminação, à
esquerda do volante. À direita: accionar o comando para cima.
À esquerda: accionar o comando para baixo.
Luzes de
nevoeiros
dianteiras acesa. o botão na consola central
accionado. Selecção manual.
As luzes só funcionam se as luzes de cruzamento
estiverem acesas.
Luzes de
nevoeiro
traseiras acesa. o botão na consola central
accionado. Selecção manual. As luzes só funcionam se as de
cruzamento estiverem acesas. Em condições normais
de visibilidade, deve apagá-las.
Regulador da
velocidade acesa. o regulador seleccionado. Selecção manual.
Rubrica 3, parte "Comandos no volante".
Lâmpada
avariada acesa.
acompanhada
por uma
mensagem no
ecrã. uma lâmpada ou lâmpadas
fundida(s). Substitua a lâmpada.
Rubrica 8, parte "Mudar uma lâmpada" ou consulte a
rede CITROËN.
Ajuda ao
estacionamento
em marcha-
atrás acesa. uma avaria do sistema. A assistência sonora já não está activa.
Solicite rapidamente a verificação pela rede CITROËN.

37
2
PRONTO PARA PARTIR

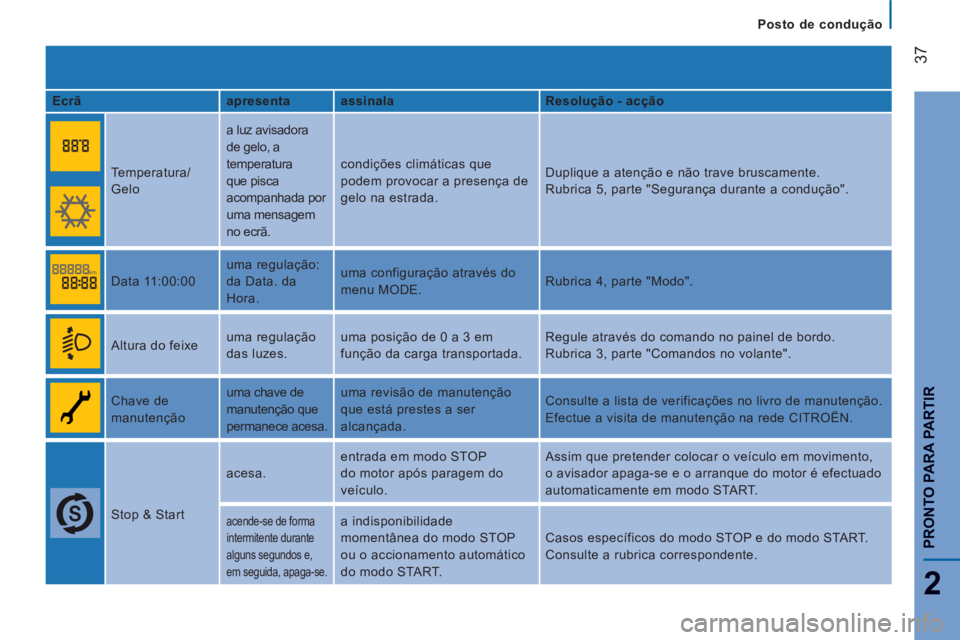

Posto de condução

Ecrã
apresenta
assinala
Resolução - acção


Temperatura/
Gelo a luz avisadora
de gelo, a
temperatura
que pisca
acompanhada por
uma mensagem
no ecrã. condições climáticas que
podem provocar a presença de
gelo na estrada. Duplique a atenção e não trave bruscamente.
Rubrica 5, parte "Segurança durante a condução".

Data 11:00:00 uma regulação:
da Data. da
Hora. uma configuração através do
menu MODE. Rubrica 4, parte "Modo".


Altura do feixe uma regulação
das luzes. uma posição de 0 a 3 em
função da carga transportada. Regule através do comando no painel de bordo.
Rubrica 3, parte "Comandos no volante".

Chave de
manutenção uma chave de
manutenção que
permanece acesa. uma revisão de manutenção
que está prestes a ser
alcançada. Consulte a lista de verificações no livro de manutenção.
Efectue a visita de manutenção na rede CITROËN.

Stop & Start acesa. entrada em modo STOP
do motor após paragem do
veículo. Assim que pretender colocar o veículo em movimento,
o avisador apaga-se e o arranque do motor é efectuado
automaticamente em modo START. acende-se de forma
intermitente durante
alguns segundos e,
em seguida, apaga-se. a indisponibilidade
momentânea do modo STOP
ou o accionamento automático
do modo START. Casos específicos do modo STOP e do modo START.
Consulte a rubrica correspondente.

38


Posto de condução

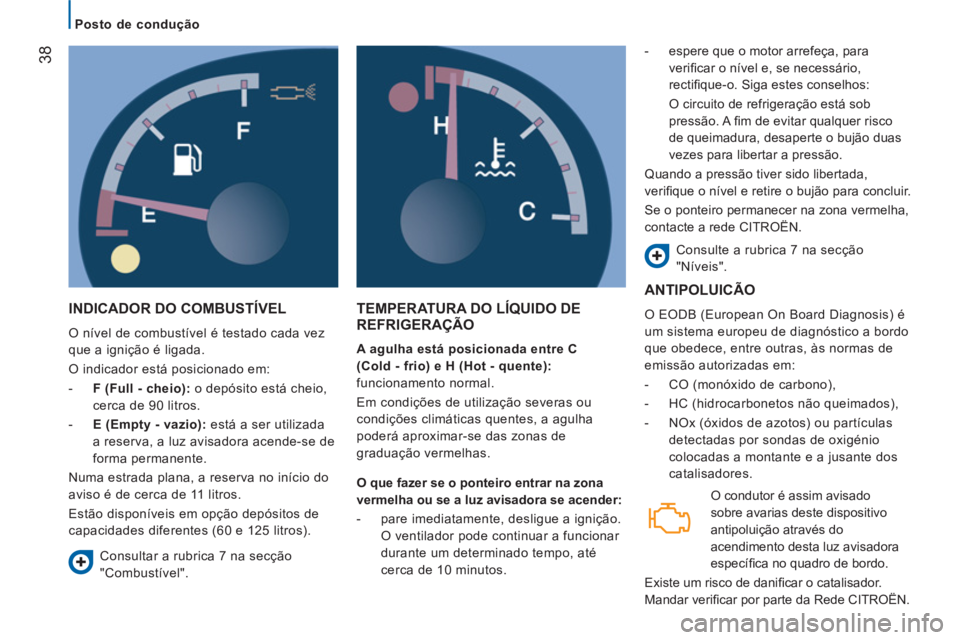

INDICADOR DO COMBUSTÍVEL

O nível de combustível é testado cada vez
que a ignição é ligada.
O indicador está posicionado em:


- F (Full - cheio): o depósito está cheio,
cerca de 90 litros.

- E (Empty - vazio): está a ser utilizada
a reserva, a luz avisadora acende-se de
forma permanente.
Numa estrada plana, a reserva no início do
aviso é de cerca de 11 litros.
Estão disponíveis em opção depósitos de
capacidades diferentes (60 e 125 litros).
TEMPERATURA DO LÍQUIDO DE
REFRIGERAÇÃO

A agulha está posicionada entre C
(Cold - frio) e H (Hot - quente):
funcionamento normal.
Em condições de utilização severas ou
condições climáticas quentes, a agulha
poderá aproximar-se das zonas de
graduação vermelhas.
- espere que o motor arrefeça, para
verifi car o nível e, se necessário,
rectifi que-o. Siga estes conselhos:
O circuito de refrigeração está sob
pressão. A fi m de evitar qualquer risco
de queimadura, desaperte o bujão duas
vezes para libertar a pressão.
Quando a pressão tiver sido libertada,
verifi que o nível e retire o bujão para concluir.
Se o ponteiro permanecer na zona vermelha,
contacte a rede CITROËN.
Consulte a rubrica 7 na secção
"Níveis".
Consultar a rubrica 7 na secção
"Combustível".
O que fazer se o ponteiro entrar na zona
vermelha ou se a luz avisadora se acender:


- pare imediatamente, desligue a ignição.
O ventilador pode continuar a funcionar
durante um determinado tempo, até
cerca de 10 minutos.
ANTIPOLUICÃO

O EODB (European On Board Diagnosis) é
um sistema europeu de diagnóstico a bordo
que obedece, entre outras, às normas de
emissão autorizadas em:


- CO (monóxido de carbono),

- HC (hidrocarbonetos não queimados),

- NOx (óxidos de azotos) ou partículas
detectadas por sondas de oxigénio
colocadas a montante e a jusante dos
catalisadores.

O condutor é assim avisado
sobre avarias deste dispositivo
antipoluição através do
acendimento desta luz avisadora
específi ca no quadro de bordo.
Existe um risco de danifi car o catalisador.
Mandar verifi car por parte da Rede CITROËN.
