CITROEN JUMPER 2013 Upute Za Rukovanje (in Croatian)

BRZA POMO
Ć
8
Zamjena osigurača


Osigurač


A (jakost)


Namjena



54


-
Ne koristi se


55


15
Grijači sjedala


56


15
Utičnica 12 V za putnike na stražnjim mjestima


57


10
Dodatno programabilno grijanje


58


10
Bočna pozicijska svjetla


59


7,5
Zračni ovjes


60


-
Ne koristi se


61


-
Ne koristi se


62


-
Ne koristi se


63


10
Sklopka dodatnog programabilnog grijanja


64


-
Ne koristi se


65


30
Ventilator dodatnog programabilnog grijanja
OSIGURAČI U STUPU NA
STRANI SUVOZAČA

- Otkvačite poklopac.

Nakon zahvata pažljivo zatvorite
poklopac.

160


Zamjena osigurača


OSIGURAČI U PROSTORU MOTORA

- Za pristup osiguračima, skinite matice i
zakrenite kutiju.

Osigurač


A (jakost)


Namjena



1


40
Napajanje pumpe ABS


2


50
Kućište predgrijanja dizel goriva


3


30
Kontakt brava


4


20
Dodatno programabilno grijanje


5


20
Ventilacija kabine s dodatnim programabilnim grijanjem


6


40/60
Sklop ventilatora u kabini, maksimalna brzina


7


40/50
Sklop ventilatora u kabini, minimalna brzina


8


40
Sklop ventilatora u kabini


9


20
Pumpa za pranje stakla


10


15
Zvučna signalizacija


14


7,5
Desno dugo svjetlo


15


7,5
Lijevo dugo svjetlo


18


7,5
Kontrola motora


19


7,5
Kompresor klima uređaja


20


30
Pumpa za pranje farova


21


15
Napajanje pumpe za gorivo


23


30
Elektroventili ABS


30


15
Svjetla za maglu

161
BRZA POMO
Ć
8

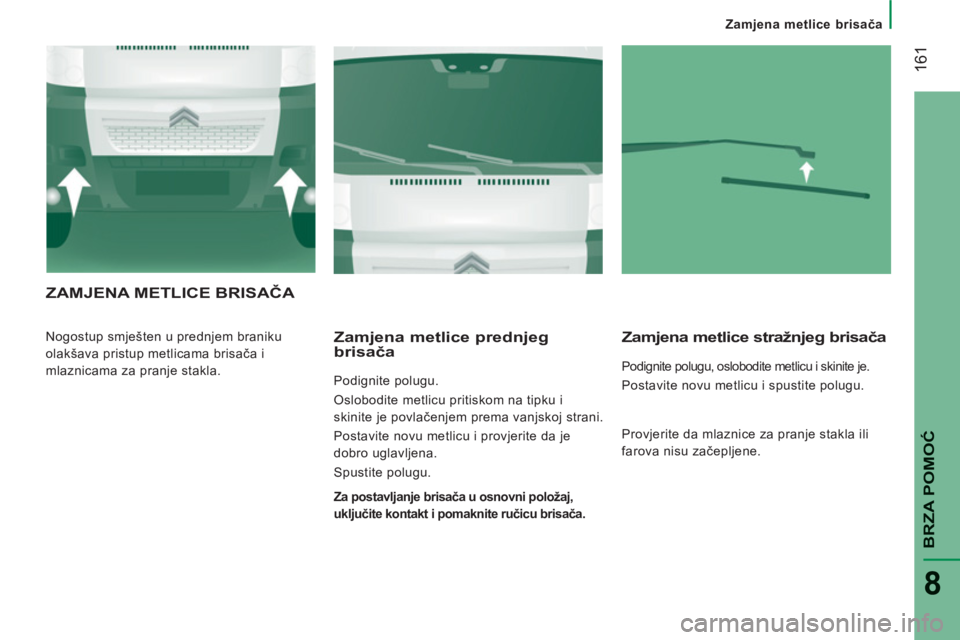

Zamjena metlice brisača
ZAMJENA METLICE BRISAČA

Nogostup smješten u prednjem braniku
olakšava pristup metlicama brisača i
mlaznicama za pranje stakla.
Zamjena metlice prednjeg
brisača

Podignite polugu.
Oslobodite metlicu pritiskom na tipku i
skinite je povlačenjem prema vanjskoj strani.
Postavite novu metlicu i provjerite da je
dobro uglavljena.
Spustite polugu.
Zamjena metlice stražnjeg brisača

Podignite polugu, oslobodite metlicu i skinite je.
Postavite novu metlicu i spustite polugu.

Za postavljanje brisača u osnovni položaj,
uključite kontakt i pomaknite ručicu brisača.
Provjerite da mlaznice za pranje stakla ili
farova nisu začepljene.

162

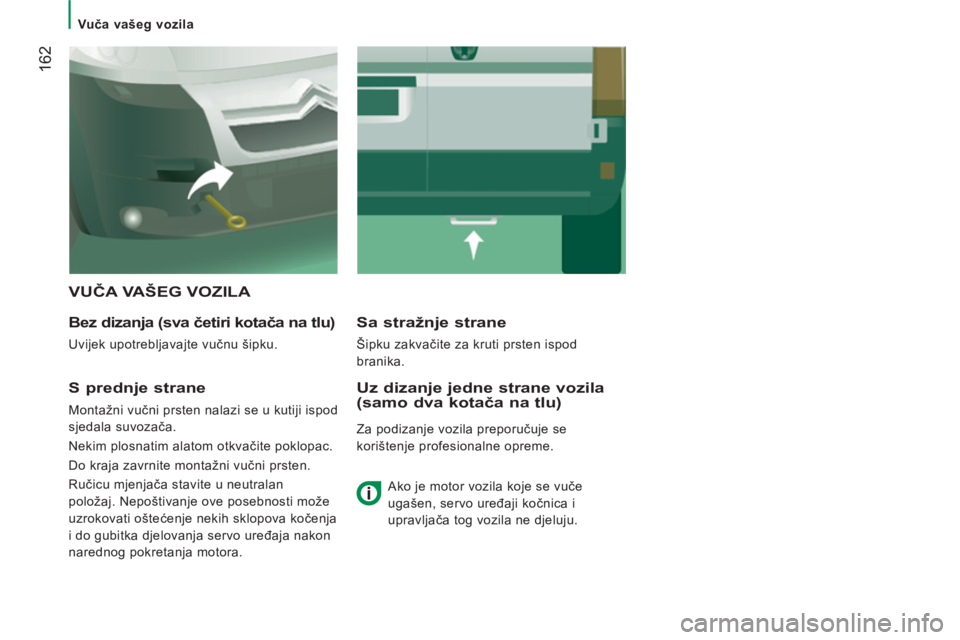

Vuča vašeg vozila
VUČA VAŠEG VOZILA


Bez dizanja (sva četiri kotača na tlu)

Uvijek upotrebljavajte vučnu šipku.
Sa stražnje strane

Šipku zakvačite za kruti prsten ispod
branika.


S prednje strane

Montažni vučni prsten nalazi se u kutiji ispod
sjedala suvozača.
Nekim plosnatim alatom otkvačite poklopac.
Do kraja zavrnite montažni vučni prsten.
Ručicu mjenjača stavite u neutralan
položaj. Nepoštivanje ove posebnosti može
uzrokovati oštećenje nekih sklopova kočenja
i do gubitka djelovanja servo uređaja nakon
narednog pokretanja motora.
Uz dizanje jedne strane vozila (samo dva kotača na tlu)

Za podizanje vozila preporučuje se
korištenje profesionalne opreme.

Ako je motor vozila koje se vuče
ugašen, servo uređaji kočnica i
upravljača tog vozila ne djeluju.

164
164


Dimenzije

165165
99


Dimenzije
DIMENZIJE

Vozilo se proizvodi u 4 duljine (L1..) i 3 visine (H1..), kako je prikazano u tablicama:



Furgon






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Duljina preko svega
4 963
5 413
5 998
6 363

H Visina preko svega
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Međuosovinski razmak
3 000
3 450
4 035

B Prednji prevjes

948

C Stražnji prevjes
1 015
1 380

D Širina preko svega (bez retrovizora)
2 050

E Trag kotača sprijeda
1 810

F Trag kotača straga
1 790

G Visina utovarnog praga
535 do 565

I Duljina unutrašnje podnice
2 670
3 120
3 705
4 070

J Najveća unutrašnja visina za utovar
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Najveća unutrašnja širina
1 870

M Širina između unutrašnjih blatobrana
1 422





Obujam (m3)

8


9,5


10


11,5


13


15


15


17

166166


Dimenzije

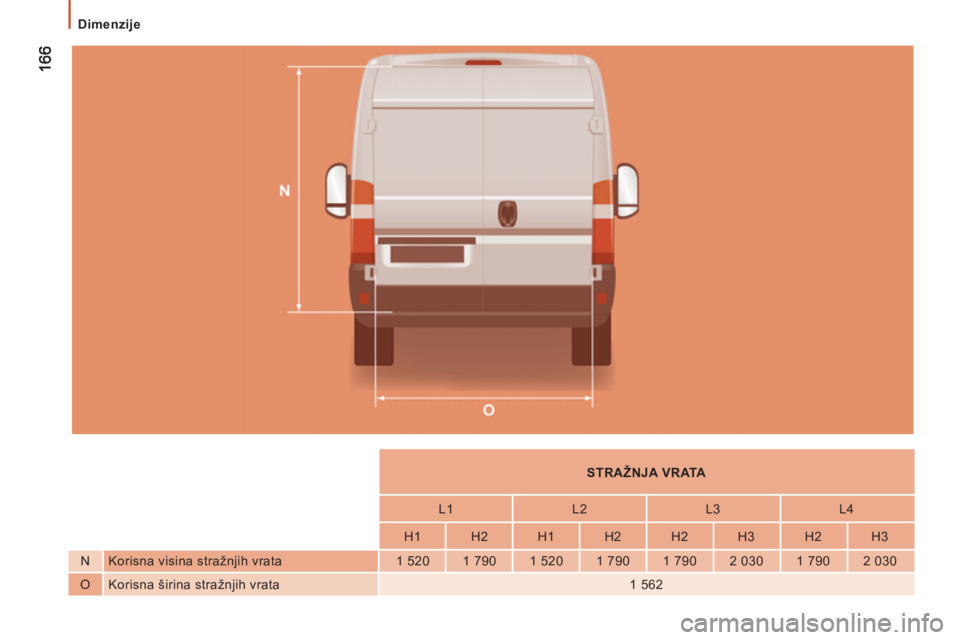

STRAŽNJA VRATA






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Korisna visina stražnjih vrata
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Korisna širina stražnjih vrata
1 562

167167
99


Dimenzije






BOČNA VRATA






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

P Visina bočnih kliznih vrata
1 485
1 755
1 485
1 755

Q Širina bočnih kliznih vrata
1 075
1 250

168168
