CITROEN JUMPER 2013 Upute Za Rukovanje (in Croatian)

TEHNIČKI PODACI
169169
99



Dimenzije


ŠASIJA S KABINOM


L1
L2
L2S
L3
L4

L Duljina preko svega
4 908
5 358
5 708
5 943
6 208

A Međuosovinski razmak
3 000
3 450
3 800
4 035
4 035

B Prednji prevjes

948

C Stražnji prevjes
960
1 225

D Širina preko svega (bez retrovizora)
2 050

- Širina za karoseriju
2 207

- Maksimalna širina za karoseriju
2 350

E Trag kotača sprijeda
1 810

- Trag kotača straga
1 790

- Povećana stražnja međ
uosovinska širina
1 980

F Visina preko svega
2 153

- Maksimalna visina za karoseriju
3 500

17
0
170


Dimenzije





L1H1


L2H2



A

751
872
1 201
1 322


B

1 201
1 743
1 651
2 193


C

-
860
-
860

17
1
9
TEHNIČKI PODACI



Dizelski motori

Kvaliteta goriva za dizel motore


Dizel motori potpuno su kompatibilni s biogorivima sukladnim današnjim i budućim europskim standardima (dizel koji zadovoljava normu
EN 590 u mješavini s biogorivom koje zadovoljava normu EN 14214) i koje se prodaje na benzinskim stanicama (s mogućnošću
dodavanja 0 do 7% metilnog estera masne kiseline).
Biogorivo B30 može se koristiti za neke dizel motore, ali pod uvjetom stroge primjene posebnih uvjeta održavanja. Obratite se mreži CITROËN.
Korištenje bilo koje druge vrste (bio)goriva (čista ili razrijeđena ulja biljnog ili životinjskog porijekla, lož-ulje...) strogo je zabranjeno (opasnost
od oštećenja motora i kruga goriva).


Dizel MOTORI i mjenjač





2,2 HDi 110


2,2 HDi 130


2,2 HDi 150



3 HDi 150



3 HDi 160



3 HDi 180



Mjenjač

Ručni
Broj stupnjeva prijenosa
5
6
6
6
6
6
6
Snaga (KS)
100
11 0
120
130
150
145
156
180
Najveća snaga, norma CEE (kW)
74
81
88
96
11 0
107
11 5
130
Obujam (cm
3
)
2 198
2 198
2198
2 999
2 999
2 999
Provrt x hod (mm)
86 x 94,6
86 x 94,6
86 x 94,6
95,8 x 104
95,8 x 104
95,8 x 104
Broj okretaja pri najvećoj snazi (okr/min)
2 900
3 500
3 500
3 500
3 500
3 500
3 600
Najveći moment, norma CEE (mdaN)
250
320
320
400
400
400

Broj okretaja pri najvećem momentu (okr/min)

1 500
2 000
2 000
1 400
1 400
1 400
Gorivo
Dizel
Dizel
Dizel
Dizel
Dizel
Dizel
Katalizator
Da
Da
Da
Da
Da
Da
Pročistač čestica
-
Da
-
Da
Da
Da
Da
Da





Zapremina motornog ulja (u litrama),
nakon ispuštanja i zamjene pročistača
6,4
6,2
6,4
6,2
6,2
9
9
9

172

Mase

MASE



Dimenzije


Oznaka


MTAC u kg


L1 H1
30
3 000

33
3 300

L2 H1
33
3 300

35
3 500

L2 H2
30
3 000

33
3 300

35
3 500

L3 H2
30
3 000

35
3 500

435
3 500

440
4 000

L3 H3
30
3 000

35
3 500

435
3 500

440
4 000

L4 H2
35
3 500

L4 H3
435
3 500 Pogledajte podatke u prometnoj dozvoli.
U svakoj se zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Za više podataka o vučnim
mogućnostima vašega vozila i o njegovoj ukupnoj dopuštenoj masi s prikolicom, obratite se mreži CITROËN.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (uz poštivanje važećih propisa u vašoj zemlji).
Pri visokim vanjskim temperaturama performanse vozila se smanjuju, radi zaštite motora; kad je vanjska temperatura viša od 37°C,
smanjite masu prikolice.
U ovoj tablici prikazane su najveće mase opterećenog vozila (MTAC) razvrstane po dimenzijama i oznakama vozila.

Prijenos opterećenja
Kad vučno vozilo nije maksimalno opterećeno (MTAC), ta masa može se prenijeti na prikolicu.
Navedene vrijednosti mase prikolice i ukupne dopuštene mase vozila s prikolicom (MTRA) nikada se ne smiju prekoračiti.
Poštujte vučne kapacitete vašeg vozila.

17
3
9
TEHNIČKI PODACI



Elementi identifikacije
ELEMENTI IDENTIFIKACIJE
A. Pločica proizvođača


1 -
VF serijski broj tipa.

2 -
Ukupna dopuštena masa opterećenog
vozila (MTAC).

3 -
Ukupna dopuštena masa vozila s
prikolicom (MTRA).

4.1 -
Najveće opterećenje prednje osovine.

4.2 -
Najveće opterećenje stražnje osovine.


B. Serijski broj na karoseriji D. Oznaka boje

C. Gume

Na naljepnici C
(slika nije obavezujuća) na
stupu desnih vrata furgona navedeni su
sljedeći podaci:


- dimenzije naplataka i guma,

- tlak u gumama (tlak treba provjeravati
na hladnim gumama, barem jedanput
mjesečno).


E. Serijski broj na karoseriji

Broj se nalazi ispod plastičnog poklopca,
kod nogostupa ispod desnih vrata.

174
Vanjština




VANJŠTINA

Stražnja svjetla, pokazivači smjera, treće stop svjetlo, svjetlaza maglu 46, 47, 153, 156



Lijeva strana:
čep, spremnik goriva 144
Prekid dovoda goriva 144


Prostor za teret 75-76
Stražnja vrata 28

Svjetlo registarske pločice 156


Pomoć pri parkiranju 83


Rezervni kotač, dizalica, zamjena kotača,alat, pribor za privremenipopravak gume 148-152
Napuhavanje guma, tlak 173


Vuča, podizanje 162
Kuka za vuču, kugla 133-134
Dimenzije 164-170


Dodatna oprema 135-136
Krovna galerija 135
Kočnice, pločice kočnica 139, 141 ABS, REF 115 AFU 11 5 ASR, ESP 116-117Gume, tlak 173Zračni ovjes 86


Ključ, daljinski upravljač, baterija 21-23
Pokretanje 41-42
Centralno zaključavanje 29
Kodna kartica 25 Alarm 26


Metlica brisača 161 Vanjski retrovizor 77
Bočni pokazivač smjera 155

Prednja svjetla, svjetla za maglu,pokazivači smjera 153-155
Podešavanje visine svjetlosnogsnopa 49
Pranje farova 50
Zamjena žarulja 153-155

Otvaranje / zatvaranje vrata 27-29
Ključ 23 Otvaranje poklopca motora,potporna šipka 137
Mode - autoclose 81

17
5

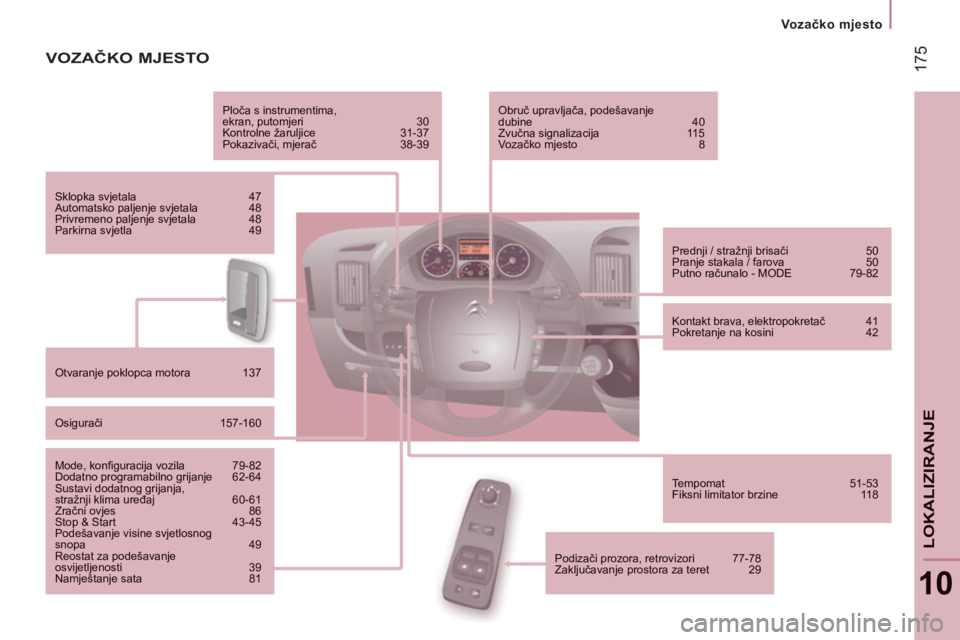

Vozačko mjesto
10
LOKALIZIRANJE
VOZAČKO MJESTO


Ploča s instrumentima,ekran, putomjeri 30
Kontrolne

17
6
Vozačko mjesto


Centralno zaključavanje 29
Odleđivanje-odmagljivanje 54


Autoradio, CD/MP3 89-97 Sustav telefoniranja bez ruku Bluetooth 97-113



Tahograf 88

Kamera za vožnju natrag 84-85

Grijanje, ventilacija 56-59


●
klima uređaj A/C,

●
ručni klima uređaj,

●
automatski jednozonski klima uređaj,

●
strujanje unutrašnjeg zraka.

Oprema u kabini 71-74


●
upaljač za cigarete,

●
hlađeni pretinac za rukavice,

●
pretinac iznad vjetrobrana,

●
prijenosna pepeljara,

●
stropna svjetla,

●
utičnica 12 V,

●
pisaći stolić,

●
pretinci.


Mjenjač 40
Pomoć pri parkiranju 83

17
7


Unutrašnjost
10
LOKALIZIRANJE
Sigurnosni pojasi 119-120 Zračni jastuci 122-124 Isključivanje zračnog jastukasuvozača 123

Ručna, parkirna kočnica 114 Sjedala, podešavanja 65-66 Sjedalo s ovjesom 66 Klupa s 2 mjesta 67
Alat, dizalica 148

Dječje sjedalice 125-132


Unutrašnji retrovizor 77
Stropno svjetlo u kabini 74, 155
Zamjena žarulje stropnog svjetla 155
Stropna svjetla 76, 155 Utičnica 12 V 75

Akumulator (+), punjenje,pokretanje 145-147
Točka mase (-) 138

Osigurači na desnoj strani 159
UNUTRAŠNJOST


Prostor za teret 75-76


●
prsteni za pričvršćenje,

●
pregrada,

●
stropna kutija,

●
obloge,

●
prijenosna svjetiljka,



Stražnja sjedala / klupa 68-69 Stražnje grijanje / klima uređaj 60-61


Kamera za vožnju natrag 84-85


Bočna kliznastakla 76

Priključci ISOFIX 129-130
Produžena kabina 70



Dodatna oprema 135-136

17
8


Karakteristike - održavanje



Tekućina za pranje stakala / farova, razina 140


Žarulje, svjetla, zamjena žarulja 153-155

Otvaranje poklopca, potporna šipka 137
Prostor motora 138


Elementi identifi kacije, serijski broj, boja, gume 173


Zamjena metlica brisača 161

Razina tekućina 139-140


●
šipka za mjerenje razine ulja,

●
tekućina servo upravljača,

●
tekućina za kočnice,

●
rashladna tekućina motora.


Ispu
