CITROEN JUMPER 2013 Upute Za Rukovanje (in Croatian)

BRZA POMO
Ć
8


Zamjena kotača


4. POSTUPAK



- Skinite ukrasni poklopac, služeći se
odvijačem F
kao polugom.

- Otpustite vijke kotača, pomoću ključa E
.
- Dizalicu C
stavite na jedno od četiri
predviđena mjesta, uz kotač koji
mijenjate.
3. REZERVNI KOTAČ


Rezervni kotač je pričvršćen vijkom ispod
stražnjeg branika, na desnoj strani.


- Oslobodite kotač okretanjem vijka
pomoću nastavka A
i ključa B
.

- Okrećite do točke blokiranja, koju ćete
osjetiti otporom pri okretanju.
- Izvadite rezervni kotač pomoću ključa.

- Odvrnite ručicu G
i izvadite nosač H
.

- Izvadite rezervni kotač i stavite ga uz
kotač koji mijenjate.


Ako vozilo ima sklopiv nogostup, dizalica
mora biti pod kutom od 45°.


- Dizalicu podižite pomoću ključa B
dok se kotač ne odigne za nekoliko
centimetara od tla.

- Do kraja odvrnite vijke i skinite kotač.

150


Zamjena kotača



6. POSTAVLJANJEPOPRAVLJENOG KOTAČA

Postavljanje popravljenog kotača opisano
je u fazi 5; ne zaboravite postaviti ukrasni
poklopac na kotač.
Mjesto na kojem se nalazi naljepnica
s podacima o gumama navedeno je u
točki 9, u poglavlju "Elementi identifikacije".
Rezervni kotač nije predviđen za velike
udaljenosti. Što prije dajte provjeriti
zategnutost vijaka i tlak u gumi u mreži
CITROËN.
Isto tako, u mreži CITROËN što prije dajte
popraviti originalni kotač da ga možete vratiti
na vozilo.


5. POSTAVLJANJEREZERVNOG KOTAČA



- Kotač postavite na glavčinu i rukom
zavrnite vijke.

- Vijke malo pritegnite pomoću ključa E
.

- Dizalicu spuštajte dok se vozilo potpuno
ne spusti, zatim je izvadite.

- Ključem E
do kraja zategnite vijke, ali
bez naprezanja.

- Kotač koji treba popraviti stavite iza
vozila.
- Zakvačite nosač H
i zavrnite ručicu G
.

- Nastavak A
umetnite u rupu i podignite
kotač zavrtanjem vijka ključem B
.

- Spremite alat i ukrasni poklopac.

Nikada se ne zavlačite pod vozilo
dok je ono podignuto samo dizalicom
(upotrijebite potporanj).
Dizalica i ostali alat predviđeni su za vaše
vozilo, ne upotrebljavajte ih za druge
namjene.

151
BRZA POMO
Ć
8


Zamjena kotača
PRIBOR ZA PRIVREMENI POPRAVAK GUME

Postupak



- Pritegnite ručnu kočnicu. Odvrnite
kapicu na ventilu gume koju treba
popraviti, uzmite cijev za punjenje B
i
prsten E
zavrnite na ventil gume,
- pokrenite motor,

- utikač G
umetnite u najbližu utičnicu u
vozilu,

- uključite kompresor stavljanjem
prekidača F
u položaj I
(uključen),

- gumu treba napuhati na tlak od 4 bara.
Za točnije očitavanje tlaka, preporučujemo
da vrijednost provjerite manometrom H
, uz
isključen kompresor.

- provjerite da je prekidač F
kompresora u
položaju "0" (isključen), Pribor za privremeni popravak gume nalazi
se u prednjem dijelu kabine.
Sastav pribora:


- uložak A
s tekućinom za zatvaranje
oštećenja, sa sljedećim priborom:


●
cijev za punjenje B
,

●
naljepnica C
s napomenom "max.
80 km/h", koju vozač mora zalijepiti na
vidljivom mjestu (na armaturnoj ploči)
nakon popravka gume,


- kratke upute za upotrebu pribora za
popravak gume,

- kompresor D
s manometrom i
priključcima,

- adapteri za napuhavanje pojedinih
elemenata.

Zamjena kotača



- Ako se tlak od najmanje 3 bara
ne može
postići u roku od 5 minuta, kompresor
odspojite od ventila i od utičnice
u vozilu, vozilo pomaknite za oko
10 metara prema naprijed, kako bi se
tekućina rasporedila unutar gume.

- Ponovite postupak napuhavanja:


●
ako se tlak od najmanje 3 bara
ne
postigne u roku od 10 minuta, možete
prekinuti postupak popravka: guma
je previše oštećena i ne može se
popraviti na ovaj način. Obratite se
mreži CITROËN.

●
ako se postigne tlak od 4 bara
, odmah
počnite voziti.

Nakon oko 10 minuta vožnje, zaustavite
vozilo i opet provjerite tlak u gumi.
Ako je potrebno, uspostavite ispravan tlak i
obratite se što prije mreži CITROËN.
Provjera i uspostavljanje tlaka

Kompresor se može iskoristiti i samo za
provjeru i uspostavljanje tlaka:


- Odspojite savitljivu cijev I
i spojite je
izravno na ventil gume; tako će uložak
biti spojen s kompresorom pa tekućina
za zatvaranje oštećenja neće ulaziti u
gumu.
Ako gumu treba malo ispuhati, savitljivu
cijev I
spojite na ventil gume i pritisnite žutu
tipku u sredini prekidača kompresora.


Zamjena uloška s tekućinom za
zatvaranje oštećenja

Uložak se zamjenjuje na sljedeći način:


- odspojite savitljivu cijev I
,

- prazni uložak okrenite u smjeru suprotnom od
kazaljki na satu i podignite ga,

- umetnite novi uložak i okrećite ga u
smjeru kazaljki na satu,

- ponovo spojite savitljivu cijev I
, a cijev B

spojite na njeno mjesto.


Uložak sadrži etilen-glikol, proizvod koji je
otrovan ako se proguta i koji nadražuje oči.
Zato ga držite izvan dohvata djece.
Ne bacajte prazni uložak u prirodu, odnesite
ga u mrežu CITROËN ili na bilo koje drugo
mjesto ovlašteno za prikupljanje takvih
proizvoda.
Zamjenski uložak možete nabaviti u mreži
CITROËN.

153
BRZA POMO
Ć
8


Zamjena

154

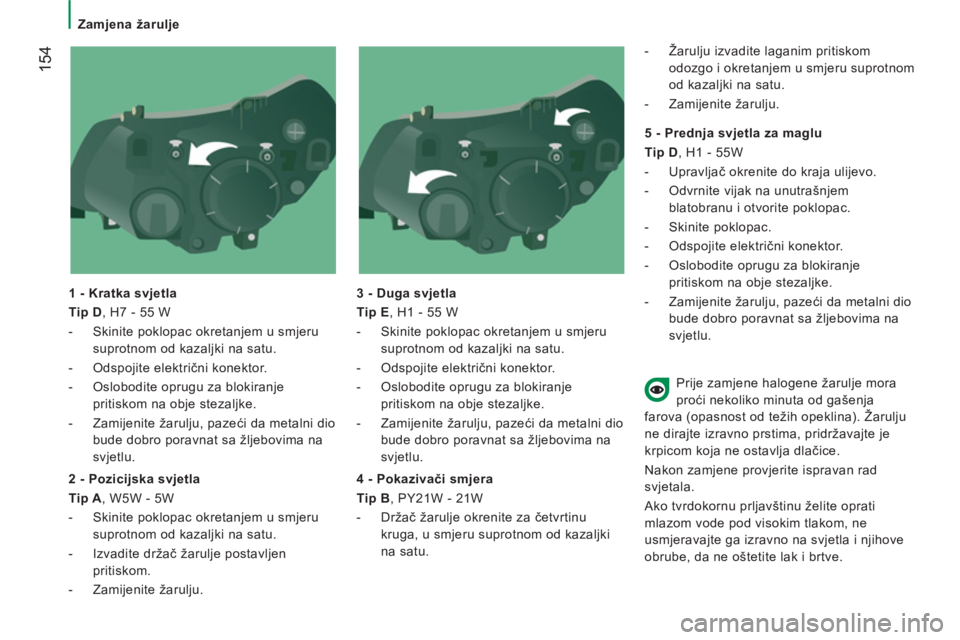

Zamjena žarulje


1 - Kratka svjetla

Tip D
, H7 - 55 W


- Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

- Odspojite električni konektor.

- Oslobodite oprugu za blokiranje
pritiskom na obje stezaljke.

- Zamijenite žarulju, pazeći da metalni dio
bude dobro poravnat sa žljebovima na
svjetlu.

3 - Duga svjetla

Tip E
, H1 - 55 W


- Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

- Odspojite električni konektor.

- Oslobodite oprugu za blokiranje
pritiskom na obje stezaljke.

- Zamijenite žarulju, pazeći da metalni dio
bude dobro poravnat sa žljebovima na
svjetlu.


2 - Pozicijska svjetla

Tip A
, W5W - 5W


- Skinite poklopac okretanjem u smjeru
suprotnom od kazaljki na satu.

- Izvadite držač žarulje postavljen
pritiskom.

- Zamijenite žarulju.

4 - Pokazivači smjera

Tip B
, PY21W - 21W


- Držač žarulje okrenite za četvrtinu
kruga, u smjeru suprotnom od kazaljki
na satu.

- Žarulju izvadite laganim pritiskom
odozgo i okretanjem u smjeru suprotnom
od kazaljki na satu.

- Zamijenite žarulju.


5 - Prednja svjetla za maglu

Tip D
, H1 - 55W


- Upravljač okrenite do kraja ulijevo.

- Odvrnite vijak na unutrašnjem
blatobranu i otvorite poklopac.

- Skinite poklopac.

- Odspojite električni konektor.

- Oslobodite oprugu za blokiranje
pritiskom na obje stezaljke.

- Zamijenite žarulju, pazeći da metalni dio
bude dobro poravnat sa žljebovima na
svjetlu.
Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja
farova (opasnost od težih opeklina). Žarulju
ne dirajte izravno prstima, pridržavajte je
krpicom koja ne ostavlja dlačice.
Nakon zamjene provjerite ispravan rad
svjetala.
Ako tvrdokornu prljavštinu želite oprati
mlazom vode pod visokim tlakom, ne
usmjeravajte ga izravno na svjetla i njihove
obrube, da ne oštetite lak i brtve.

BRZA POMO
Ć
8


Zamjena

156


Zamjena žarulje


STRAŽNJA SVJETLA

Više podataka o žaruljama možete naći u
tablici "Tipovi žarulja".
- Skinite dvije matice.

- Izvana povucite prozirni blok.

- Odvijačem koji se nalazi u kompletu
alata (ispod sjedala suvozača) odvrnite
tri vijka i izvadite držač žarulje.

- Izvadite neispravnu žarulju laganim
pritiskanjem odozgo i okretanjem u
smjeru suprotnom od kazaljki na satu.

- Postavite novu žarulju.

1.
Stop/pozicijska svjetla
Tip B,
P21/5 W - 5W


Tip B
, P21W - 21W


- Odvrnite oba vijka.

- Izvadite svjetlo.

- Razmaknite dva jezičca i izvadite držač
žarulja.

- Izvadite neispravnu žarulju, laganim
pritiskom odozgo i okretanjem u smjeru
suprotnom od kazaljki na satu.

- Postavite novu žarulju.
2.
Pokazivači smjera
Tip B,
PY21W - 21W

3.
Svjetla za vožnju natrag
Tip B,
P21W - 21W

4.
Svjetla za maglu
Tip B,
P21W - 21W


- Utvrdite koja je žarulja pregorjela i
otvorite stražnja vrata.

- Odspojite električni konektor.
SVJETLA REGISTARSKE
PLOČICE


Tip A,
C5W - 5W


- Pritisnite točku označenu strelicom i
skinite prozirnu plastiku.

- Žarulju možete izvaditi nakon što
razmaknete dva kontakta.
- Provjerite da je nova žarulja dobro
blokirana između dva kontakta.

- Prozirnu plastiku postavite na njeno
mjesto i pritisnite je odozgo.

157
BRZA POMO
Ć
8
Zamjena osigurača
Vozilo ima tri kućišta osigurača, u
armaturnoj ploči na strani vozača, u stupu
na strani suvozača i u prostoru motora.
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti. Za sve druge
zahvate, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Vađenje i stavljanje osigurača

Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
naznačeni su na kućištu.
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
ZAMJENA OSIGURAČA

CITROËN otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane ugradnjom
dodatne opreme koju ne dobavlja i ne
preporučuje CITROËN i koja nije ugrađena
u skladu s njegovim pravilima, naročito ako
svi dodatni priključeni uređaji troše više od
10 miliampera.
Ispravan
Pregorio
Obavijest profesionalcima: detaljne
informacije o osiguračima i relejima
možete naći u shemama "Metode" preko
naše mreže.

158


Zamjena osigurača


OSIGURAČI U ARMATURNOJ PLOČI NA STRANI VOZAČA

- Za pristup osiguračima, skinite vijke i zakrenite kućište.


Osigurač


A (jakost)


Namjena



12


7,5
Desno kratko svjetlo


13


7,5
Lijevo kratko svjetlo


31


5
Napajanje releja


32


10
Rasvjeta kabine


33


15
Stražnja utičnica 12 V


34


-
Ne koristi se


35


7,5
Svjetla za vožnju natrag - Detektor vode u dizel gorivu


36


15
Tipka centralnog zaključavanja - Akumulator


37


7,5
Prekidač stop svjetala - Treće stop svjetlo - Ploča s instrumentima


38


10
Napajanje releja


39


10
Autoradio - Dijagnostička utičnica - Sirena alarma - Sklopke dodatnog programabilnog grijanja - Sklopke
klima uređaja - Tahograf - Akumulator


40


15
Odleđivanje: stražnje staklo (lijevo), retrovizor na strani vozača


41


15
Odleđivanje: stražnje staklo (desno), retrovizor na strani suvozača


42


7,5
Računalo i davač ABS - Davač ASR - Davač ESP - Prekidač stop svjetala


43


30
Motor brisača vjetrobrana


44


20
Upaljač za cigarete - Utičnica 12 V


45


7,5
Kvake vrata


46


-
Ne koristi se


47


20
Motor podizača prozora vozača


48


20
Motor podizača prozora suvozača


49


7,5
Autoradio - Sklopke na vozačkom mjestu - Podizač prozora vozača


50


7,5
Modul zračnih jastuka i zatezača pojasa


51


7,5
Tahograf - Tempomat - Sklopke klima uređaja


52


7,5
Opcionalno napajanje releja


53


7,5
Ploča s instrumentima - Stražnja svjetla za maglu
