CITROEN JUMPER 2014 Priručnik (in Serbian)

59
3
ERGONOMIJA
i KOMFOR
Ventilacija
Prsten za podešavanje vrednosti udobnosti
Raspon vrednosti je između :


- povećane temperature u unutrašnjosti kabine
HI (Visoka) koje povećava temperatruru sve
do maksimalne vrednosti od 32,

- smanjenje temperature unutrašnjeg vazduha
u kabini LO (Low) koje snižava temperaturu
sve do vrednosti 16.

Raspodela vazduha

Pritisak na tastere pali lampicu, i vazduh se
usmerava ka :
mlaznicama vetrobrana i prednjim
bočnim staklima (odmagljivanje-
odmrzavanje stakala),
centralnim i bočnim mlaznicama
(bista i lice).
raspršivači u prednjoj i zadnjoj
zoni (noge).
Kombinacija tastera omogućava da se
preciznije podesi raspodela vazduha u kabini.
Dotok vazduha

Sukcesivnim pritiscima na
ovaj taster povećavate (+) ili
smanjujete (-) jačinu dotoka
vazduha u unutrašnjost kabine.


Ulaz spoljašnjeg vazduha/ponovno kruženje vazduha u kabini

Kada je dioda upaljena, vazduh
ponovo kruži u unutrašnjosti kabine, kako bi
se ona izolovala od spoljašnjih mirisa i dima.
Korišćenje ovog položaja mora biti privremeno.
Kada se u kabini dostigne željeni nivo udobnosti,
jednim pritiskom na taster isključujete diodu i
otvara se ulaz spoljašnjeg vazduha.
Jednim pritiskom na taster AUTO
takođe
ponovo uključujete ulaz spoljašnjeg vazduha.
Vraćanje komande na ovaj položaj omogućava
obnavljanje vazduha u kabini i odmagljivanje
stakala. Ponovnim pritiskom na taster AUTO
vraćate se na funkciju FULL AUTO
.
odmrzavanje

Pritisak na ovu komandu
omogućava da se brzo dobiju
prozirna stakla. Lampica se pali.
Sistem upravlja hlađenjem, dotokom i
ulazom spoljašnjeg vazduha, odmrzavanjem
zadnjeg stakla i raspodele vazduha na
najbolji mogući način, ka vetrobranu i
prednjim bočnim staklima.
Ako je vaše vozilo opremljeno dodatnim
grejanjem, isključite ga kako biste obezbedili
brzo i efikasno odmagljivanje ili odmrzavanje
stakala.
DODATNO ZADNJE PROVETRAVANJE


Ovaj dodatni sistem sa dodatnim
provetravanjem kabine, poseduje
komande koje se nalaze na
donjem delu instrument table,
levo od volana.

Izlazak vazduha
Dugim pritiskom na ovu komandu,
aktivira se izbacivanje vazduha
napolje, pali se dioda. Novim
pritiskom na dugme sistem se gasi.

Ulazak vazduha
Pritiskom na ovu komandu aktivira
se ulazak spoljašnjeg vazduha
u kabinu i pali se dioda. Novim
pritiskom na dugme sistem se gasi.

Ventilacija

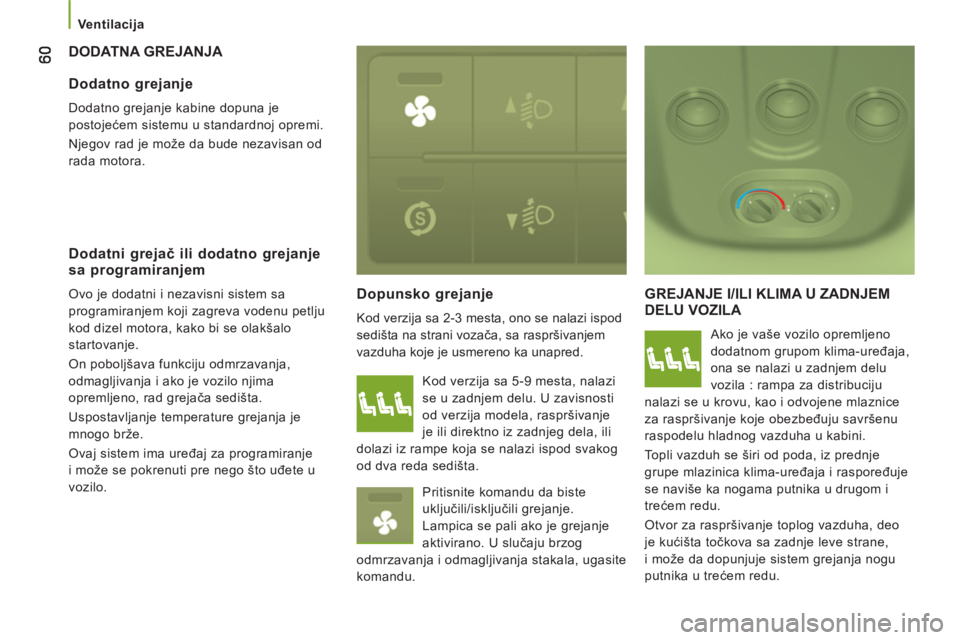

DODATNA GREJANJA
Dopunsko grejanje

Kod verzija sa 2-3 mesta, ono se nalazi ispod
sedišta na strani vozača, sa raspršivanjem
vazduha koje je usmereno ka unapred.
GREJANJE I/ILI KLIMA U ZADNJEMDELU VOZILA

Ako je vaše vozilo opremljeno
dodatnom grupom klima-uređaja,
ona se nalazi u zadnjem delu
vozila : rampa za distribuciju
nalazi se u krovu, kao i odvojene mlaznice
za raspršivanje koje obezbeđuju savršenu
raspodelu hladnog vazduha u kabini.
Topli vazduh se širi od poda, iz prednje
grupe mlazinica klima-uređaja i raspoređuje
se naviše ka nogama putnika u drugom i
trećem redu.
Otvor za raspršivanje toplog vazduha, deo
je kućišta točkova sa zadnje leve strane,
i može da dopunjuje sistem grejanja nogu
putnika u trećem redu.


Dodatno grejanje

Dodatno grejanje kabine dopuna je
postojećem sistemu u standardnoj opremi.
Njegov rad je može da bude nezavisan od
rada motora.


Dodatni grejač ili dodatno grejanje
sa programiranjem
Ovo je dodatni i nezavisni sistem sa
programiranjem koji zagreva vodenu petlju
kod dizel motora, kako bi se olakšalo
startovanje.
On poboljšava funkciju odmrzavanja,
odmagljivanja i ako je vozilo njima
opremljeno, rad grejača sedišta.
Uspostavljanje temperature grejanja je
mnogo brže.
Ovaj sistem ima uređaj za programiranje
i može se pokrenuti pre nego što uđete u
vozilo. Kod verzija sa 5-9 mesta, nalazi
se u zadnjem delu. U zavisnosti
od verzija modela, raspršivanje
je ili direktno iz zadnjeg dela, ili
dolazi iz rampe koja se nalazi ispod svakog
od dva reda sedišta.
Pritisnite komandu da biste
uključili/isključili grejanje.
Lampica se pali ako je grejanje
aktivirano. U slučaju brzog
odmrzavanja i odmagljivanja stakala, ugasite
komandu.

61
3
ERGONOMIJA
i KOMFOR
Ventilacija
Uključenje/Isključenje

Ova komanda-taster, koja se nalazi na
nosaču komandi na levom kraju bord
table, omogućava vam da uključite/
isključite rad komandi u zadnjem delu,
da njima upravljate sa mesta vozača.
Prvim pritiskom aktivirate sistem (dioda se pali).
Drugim pritiskom isključujete sistem (dioda se
gasi). Da biste isključili mlaznicu, postavite
komandu u položaj 0. Ipak sigurnosni sistem će automatski
ventilirati zadnje kolo, čak i ako je komanda
u položaju 0, kako bi se izbeglo stvaranje
kondenzacije.
Protok vazduha

Snaga protoka vazduha koji se
ubacuje kroz otvore, može se
menjati na skali od 1 do 4.
Da biste postigli ugodan ambijent,
uvek pazite da podesite i ovu komandu.

Podešavanje vrednosti udobnosti



- plave boje, uključeno je
osvežavanje vazduha,

- crvene boje, uključeno je
grejanje vaduha u kabini.
Komanda OFF na centralnoj fasadi sistema
"Jedna zona rada" služi za gašenje funkcije. Komanda je u položaju polja :

62

Ventilacija

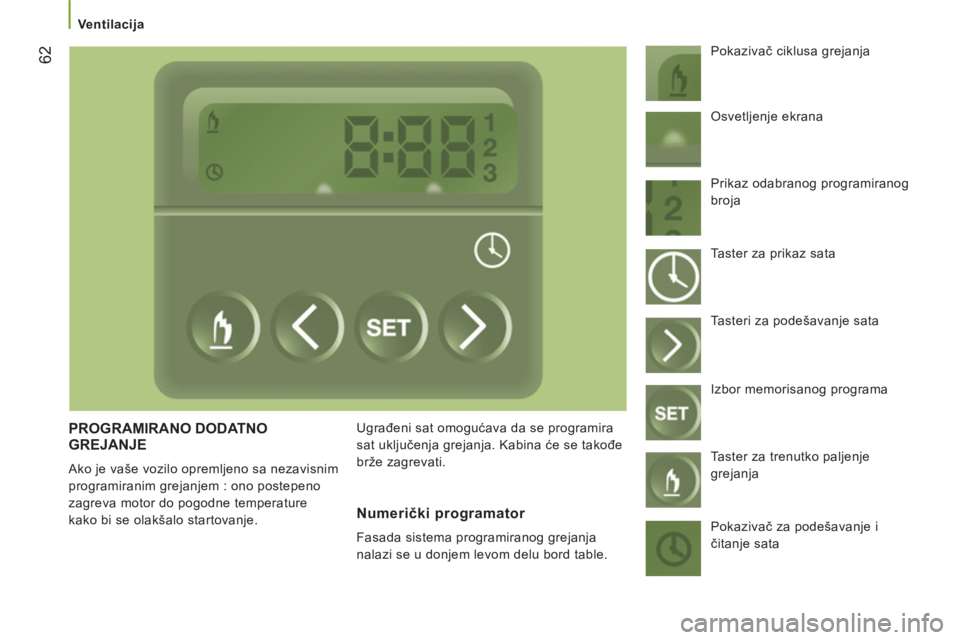

PROGRAMIRANO DODATNO
GREJANJE
Ako je vaše vozilo opremljeno sa nezavisnim
programiranim grejanjem : ono postepeno
zagreva motor do pogodne temperature
kako bi se olakšalo startovanje. Ugrađeni sat omogućava da se programira
sat uključenja grejanja. Kabina će se takođe
brže zagrevati. Pokazivač ciklusa grejanja
Numerički programator

Fasada sistema programiranog grejanja
nalazi se u donjem levom delu bord table. Osvetljenje ekrana
Prikaz odabranog programiranog
broja
Taster za prikaz sata
Tasteri za podešavanje sata
Izbor memorisanog programa
Taster za trenutko paljenje
grejanja
Pokazivač za podešavanje i
čitanje sata

63
3
ERGONOMIJA
i KOMFOR
Ventilacija

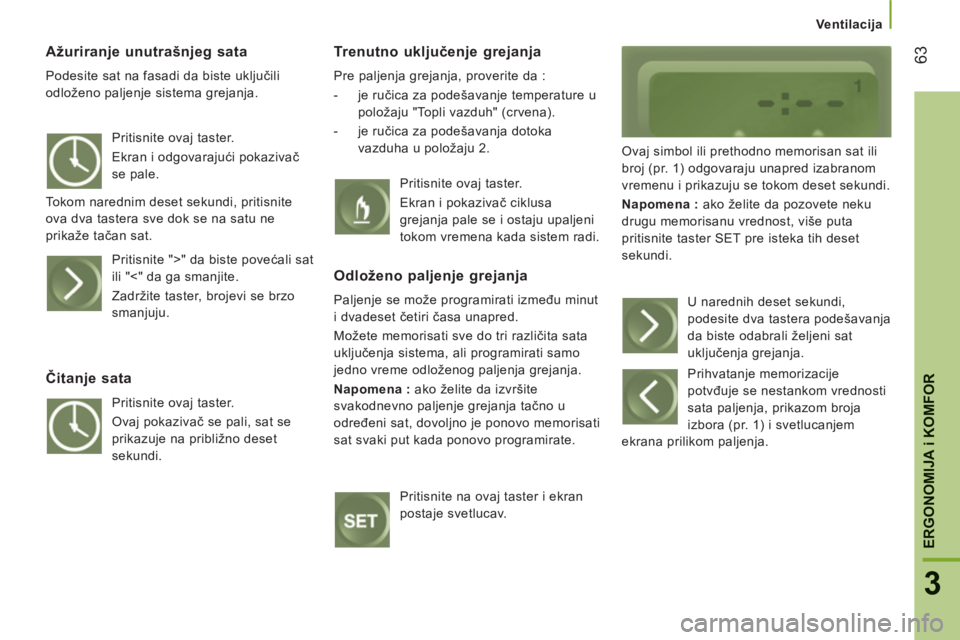

Ažuriranje unutrašnjeg sata
Podesite sat na fasadi da biste uključili
odloženo paljenje sistema grejanja.

Trenutno uključenje grejanja

Pre paljenja grejanja, proverite da :


- je ručica za podešavanje temperature u
položaju "Topli vazduh" (crvena).

- je ručica za podešavanja dotoka
vazduha u položaju 2.
Ovaj simbol ili prethodno memorisan sat ili
broj (pr. 1) odgovaraju unapred izabranom
vremenu i prikazuju se tokom deset sekundi.
Napomena : ako želite da pozovete neku
drugu memorisanu vrednost, više puta
pritisnite taster SET pre isteka tih deset
sekundi. Pritisnite ovaj taster.
Ekran i odgovarajući pokazivač
se pale.
Tokom narednim deset sekundi, pritisnite
ova dva tastera sve dok se na satu ne
prikaže tačan sat.
Pritisnite ">" da biste povećali sat
ili "<" da ga smanjite.
Zadržite taster, brojevi se brzo
smanjuju.
Čitanje sata

Pritisnite ovaj taster.
Ovaj pokazivač se pali, sat se
prikazuje na približno deset
sekundi. Pritisnite ovaj taster.
Ekran i pokazivač ciklusa
grejanja pale se i ostaju upaljeni
tokom vremena kada sistem radi.


Odloženo paljenje grejanja

Paljenje se može programirati između minut
i dvadeset četiri časa unapred.
Možete memorisati sve do tri različita sata
uključenja sistema, ali programirati samo
jedno vreme odloženog paljenja grejanja.
Napomena : ako želite da izvršite
svakodnevno paljenje grejanja tačno u
određeni sat, dovoljno je ponovo memorisati
sat svaki put kada ponovo programirate.
Pritisnite na ovaj taster i ekran
postaje svetlucav. U narednih deset sekundi,
podesite dva tastera podešavanja
da biste odabrali željeni sat
uključenja grejanja.
Prihvatanje memorizacije
potvđuje se nestankom vrednosti
sata paljenja, prikazom broja
izbora (pr. 1) i svetlucanjem
ekrana prilikom paljenja.

Ventilacija

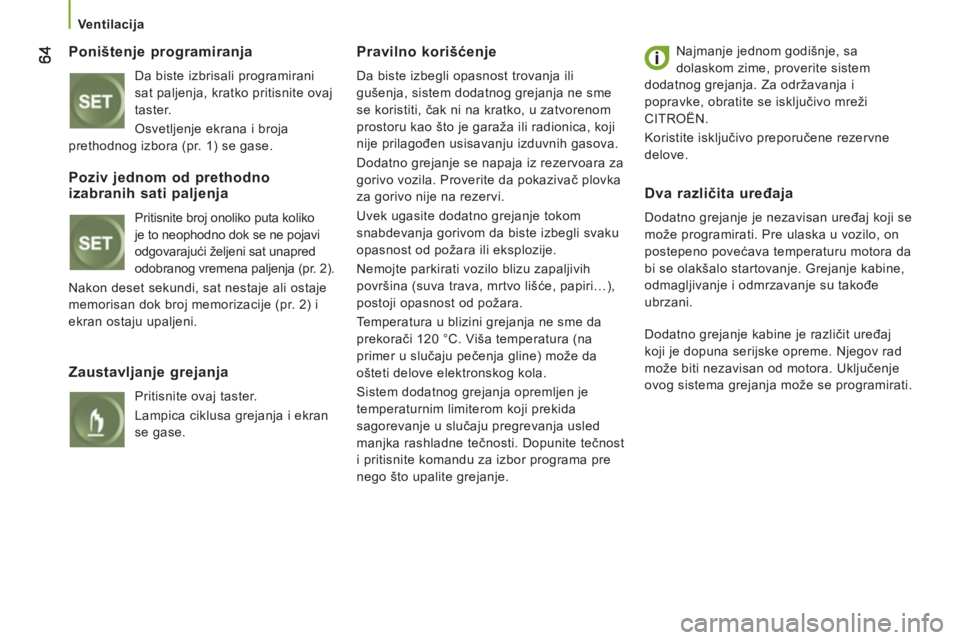

Poništenje programiranja

Da biste izbrisali programirani
sat paljenja, kratko pritisnite ovaj
taster.
Osvetljenje ekrana i broja
prethodnog izbora (pr. 1) se gase.
Pravilno korišćenje

Da biste izbegli opasnost trovanja ili
gušenja, sistem dodatnog grejanja ne sme
se koristiti, čak ni na kratko, u zatvorenom
prostoru kao što je garaža ili radionica, koji
nije prilagođen usisavanju izduvnih gasova.
Dodatno grejanje se napaja iz rezervoara za
gorivo vozila. Proverite da pokazivač plovka
za gorivo nije na rezervi.
Uvek ugasite dodatno grejanje tokom
snabdevanja gorivom da biste izbegli svaku
opasnost od požara ili eksplozije.
Nemojte parkirati vozilo blizu zapaljivih
površina (suva trava, mrtvo lišće, papiri…),
postoji opasnost od požara.
Temperatura u blizini grejanja ne sme da
prekorači 120 °C. Viša temperatura (na
primer u slučaju pečenja gline) može da
ošteti delove elektronskog kola.
Sistem dodatnog grejanja opremljen je
temperaturnim limiterom koji prekida
sagorevanje u slučaju pregrevanja usled
manjka rashladne tečnosti. Dopunite tečnost
i pritisnite komandu za izbor programa pre
nego što upalite grejanje. Najmanje jednom godišnje, sa
dolaskom zime, proverite sistem
dodatnog grejanja. Za održavanja i
popravke, obratite se isključivo mreži
CITROËN.
Koristite isključivo preporučene rezervne
delove.


Poziv jednom od prethodno
izabranih sati paljenja
Pritisnite broj onoliko puta koliko
je to neophodno dok se ne pojavi
odgovarajući željeni sat unapred
odobranog vremena paljenja (pr. 2).
Nakon deset sekundi, sat nestaje ali ostaje
memorisan dok broj memorizacije (pr. 2) i
ekran ostaju upaljeni.


Zaustavljanje grejanja

Pritisnite ovaj taster.
Lampica ciklusa grejanja i ekran
se gase.


Dva različita uređaja

Dodatno grejanje je nezavisan uređaj koji se
može programirati. Pre ulaska u vozilo, on
postepeno povećava temperaturu motora da
bi se olakšalo startovanje. Grejanje kabine,
odmagljivanje i odmrzavanje su takođe
ubrzani.
Dodatno grejanje kabine je različit uređaj
koji je dopuna serijske opreme. Njegov rad
može biti nezavisan od motora. Uključenje
ovog sistema grejanja može se programirati.

65
3
ERGONOMIJA
i KOMFOR
Sedišta

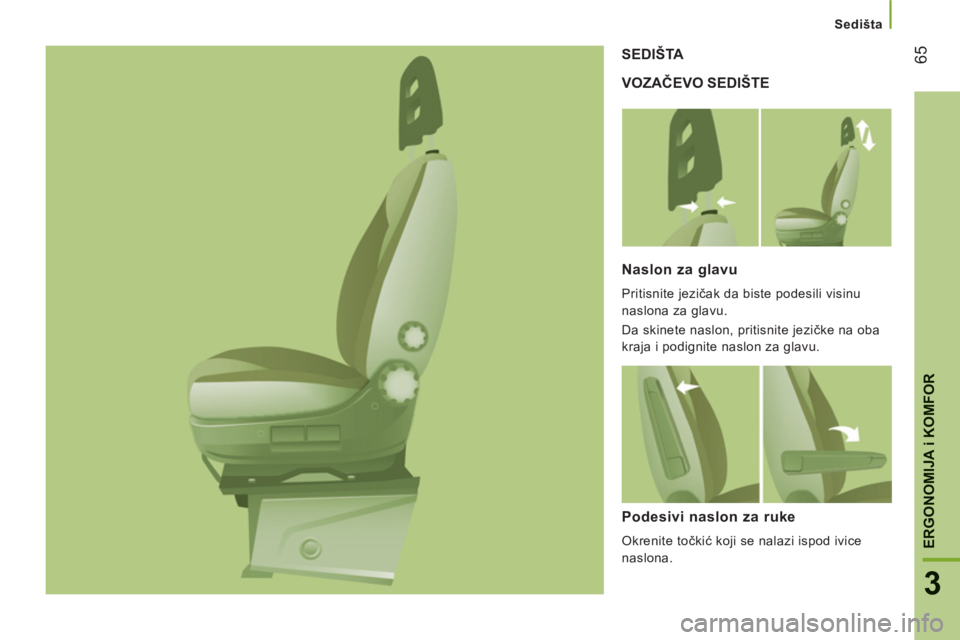

VOZAČEVO SEDIŠTE SEDIŠT
A
Naslon za glavu
Pritisnite jezičak da biste podesili visinu
naslona za glavu.
Da skinete naslon, pritisnite jezičke na oba
kraja i podignite naslon za glavu.
Podesivi naslon za ruke

Okrenite točkić koji se nalazi ispod ivice
naslona.

Sedišta



Podešavanje lumbalnog dela

Okrećite točkić.
Podešavanje sedalnog dela po visini

Podignite ručku 1
da biste podigli
ili spustili prednji deo sedišta.
Podignite ručku 2
da biste podigli
ili spustili zadnji deo sedišta.


Grejač sedišta

Ova komanda omogućava da se upali ili
ugasi grejač sedišta.


Sedište sa promenljivom
amortizacijom
Ako je vaše vozilo njime opremljeno, okrenite točkić da
biste prilagodili amortizaciju u zavisnosti od težine vozača.

Nagib naslona

Okrenite točkić da biste podesili nagib
naslona.
Po dužini

Podignite komandnu polugu, koja se nalazi
ispod sedišta i podesite željeni položaj
sedišta.


Rotirajuće sedište

Ako ga vaše vozilo poseduje, pritisnite
komandu da okrenete sedište za 180°.

67
3
ERGONOMIJA
i KOMFOR
Sedišta
PREDNJA KLUPA SA DVA MESTA
Ona je opremljena sa dva sigurnosna
pojasa.
Rukohvat
On se nalazi iznad centralnog suvozačkog
mesta.
Stočić za pisanje

Naslon centralnog sedišta se može oboriti
da bi služio kao stočić za pisanje.
Povucite ručku koja se nalazi na vrhu
jastuka naslona.

68


Sedišta

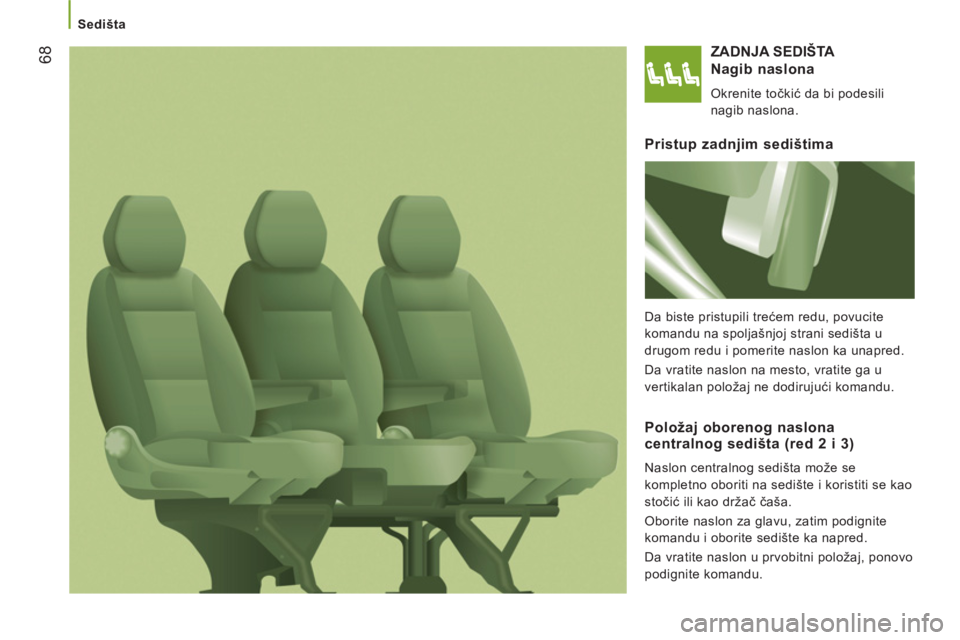

ZADNJA SEDIŠTA

Na
gib naslona

Okrenite točkić da bi podesili
nagib naslona.


Pristup zadnjim sedištima

Da biste pristupili trećem redu, povucite
komandu na spoljašnjoj strani sedišta u
drugom redu i pomerite naslon ka unapred.
Da vratite naslon na mesto, vratite ga u
vertikalan položaj ne dodirujući komandu.


Položaj oborenog naslonacentralnog sedišta (red 2 i 3)

Naslon centralnog sedišta može se
kompletno oboriti na sedište i koristiti se kao
stočić ili kao držač čaša.
Oborite naslon za glavu, zatim podignite
komandu i oborite sedište ka napred.
Da vratite naslon u prvobitni položaj, ponovo
podignite komandu.
