CITROEN JUMPER 2015 InstruktionsbÖcker (in Swedish)

Punkterat däck
149
ÅTGÄRDER
8
JUMPER-PAPIER_SV_CHAP08_AIDE RAPIDE_ED01-2014
- Om du inte får ett tryck på minst
3 bar inom 5 minuter kopplar du
loss kompressorn från ventilen och
strömuttaget och kör bilen framåt cirka
10 meter, så att tätningsvätskan sprids
inne i däcket.
- Pumpa sedan på nytt: ● Om du inte får upp trycket till minst 3 bar inom 10 minuter stannar du
bilen. Då är däcket för skadat och kan
inte repareras. Kontakta CITROËN
eller en annan kvalificerad verkstad.
● Om däcktrycket kommer upp i 4 bar
kan du starta om omedelbart.
När du har kört i cirka 10 minuter stannar du
bilen och kontrollerar däcktrycket igen.
Återställ korrekt tryck vid behov och
kontakta CITROËN eller en annan
kvalificerad verkstad så snart som möjligt.
Kontroll och återställning av trycket
Kompressorn kan endast användas för att
kontrollera och återställa trycket.
- Koppla ur slangen I och anslut den
direkt till däckventilen. Behållaren
ansluts då till kompressorn och
tätningsvätskan sprutas inte in.
Om däcket måste tömmas på luft ansluter
du slangen I till däckventilen och trycker
på den gula knappen mitt på kompressorns
strömbrytare.
Byte av behållaren
Så här byter du ut behållaren med
tätningsvätska:
- koppla ur slangen I
- vrid behållaren som ska bytas ut moturs och lyft upp den
- lägg in den nya behållaren och vrid den medurs
- anslut slangen I igen och fäst slangen B
där den ska sitta
Behållaren innehåller etylenglykol, en
produkt som är skadlig vid förtäring och
irriterande för ögonen.
Förvaras utom räckhåll för barn.
Efter användning får behållaren inte kastas
i naturen, lämna tillbaka den till CITROËN
eller till ett godkänt uppsamlingsställe.
Satsen för däckreparation och
reservbehållare tillhandahålls av CITROËN.

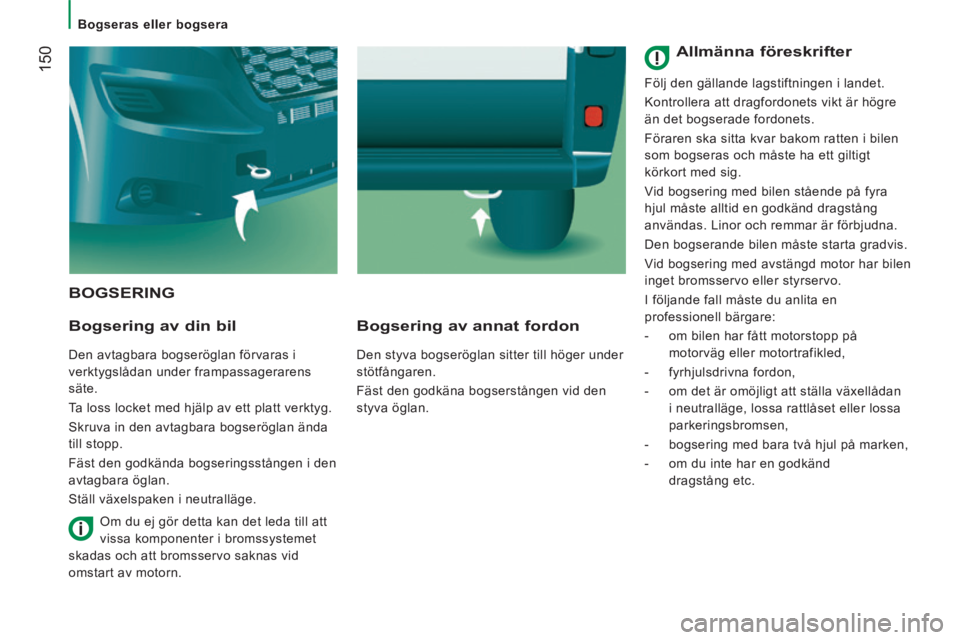

Bogseras eller bogsera
150
JUMPER-PAPIER_SV_CHAP08_AIDE RAPIDE_ED01-2014
BOGSERING
Bogsering av din bil
Den avtagbara bogseröglan förvaras i
verktygslådan under frampassagerarens
säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Fäst den godkända bogseringsstången i den
avtagbara öglan.
Ställ växelspaken i neutralläge.
Bogsering av annat fordon
Den styva bogseröglan sitter till höger under
stötfångaren.
Fäst den godkäna bogserstången vid den
styva öglan.
Om du ej gör detta kan det leda till att
vissa komponenter i bromssystemet
skadas och att bromsservo saknas vid
omstart av motorn.
Allmänna föreskrifter
Följ den gällande lagstiftningen i landet.
Kontrollera att dragfordonets vikt är högre
än det bogserade fordonets.
Föraren ska sitta kvar bakom ratten i bilen
som bogseras och måste ha ett giltigt
körkort med sig.
Vid bogsering med bilen stående på fyra
hjul måste alltid en godkänd dragstång
användas. Linor och remmar är förbjudna.
Den bogserande bilen måste starta gradvis.
Vid bogsering med avstängd motor har bilen
inget bromsservo eller styrservo.
I följande fall måste du anlita en
professionell bärgare:
- om bilen har fått motorstopp på motorväg eller motortrafikled,
- fyrhjulsdrivna fordon,
- om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa
parkeringsbromsen,
- bogsering med bara två hjul på marken,
- om du inte har en godkänd dragstång etc.

Försiktighetsåtgärder
151
ÅTGÄRDER
8
JUMPER-PAPIER_SV_CHAP08_AIDE RAPIDE_ED01-2014

152
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

153
9
TEKNISKA DATA
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
DIMENSIONER
Bilen finns med 4 längder (L1...) och 3 höjder (H1...), vilket\
framgår av motsvarande tabeller: SKÅPBIL
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
L Totallängd 4 963 5 413 5 998 6 363
H Totalhöjd 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Hjulavstånd 3 000 3 450 4 035
B Överhäng fram 948
C Överhäng bak 1 015 1 380
D Bredd (med / utan backspeglar) 2 508 / 2 050
E Hjulvidd fram 1 810
F Hjulvidd bak 1 790
G Lasttröskelns höjd 535 till 565
I Innergolvets längd 2 670 3 120 3 705 4 070
J Maximal inre lasthöjd 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maximal inre bredd 1 870
M Inre bredd mellan hjulhusen 1 422
Volym (m
3 ) 8 9,5 10 11,5 13 15 15 17

154
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
BAKDÖRRAR
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
N Nyttohöjd för bakdörrarna 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Nyttobredd för bakdörrarna 1 562

155
9
TEKNISKA DATA
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
SIDODÖRR
L1 L2 L3 L4
H1 H2 H1 H2 H2 H3 H2 H3
P Sidoskjutdörrens höjd 1 485 1 755 1 485 1 755
Q Sidoskjutdörrens bredd 1 075 1 250

156
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

157
9
TEKNISKA DATA
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
CHASSI MED HYTT
L1 L2 L2S L3 L4
L Totallängd 4 908 5 358 5 708 5 943 6 208
A Hjulavstånd 3 000 3 450 3 800 4 035 4 035
B Överhäng fram 948
C Överhäng bak 960 1 225
D Bredd (med / utan backspeglar) 2 508 / 2 050
- Karossbredd 2 207
- Max. karossbredd 2 350
E Hjulvidd fram 1 810
- Hjulvidd bak 1 790
- Förstorad hjulvidd bak 1 980
F Totalhöjd 2 153
- Max. karosshöjd 3 500

158
Bilens mått
JUMPER-PAPIER_SV_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
L1H1 L2H2
A 751 872 1201 1322
B 1201 1743 1651 2193
C - 860 - 860
