CITROEN JUMPER 2015 Návod na použití (in Czech)

Naftové motory
159
9
TECHNICKÉ CHARAKTERISTIKY
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014
Kvalita paliva používaného pro naftové motory
Naftové motory jsou plně kompatibilní s biopalivy splňujícími současné a připravované evropské standardy (nafta podle normy EN 590 ve
směsi s biopalivem podle normy EN 14214), které je možno načerpat u čerpacích stanic (možné přidání 0 až 5 % methylesteru mastných
kyselin).
U některých naftových motorů je možno používat biopalivo B30, nicméně použití tohoto paliva je podmíněno přísným dodržováním
specifických podmínek údržby, stanovených v dokumentu příručka na údržbu, obsluhu a záruky. Kontaktujte servis sítě CITROËN nebo jiný
odborný servis.
Použití jakéhokoli jiného (bio)paliva (čisté nebo ředěné rostlinné a živočišné oleje, topný olej, ...) je přísně zakázáno (nebezpečí poškození

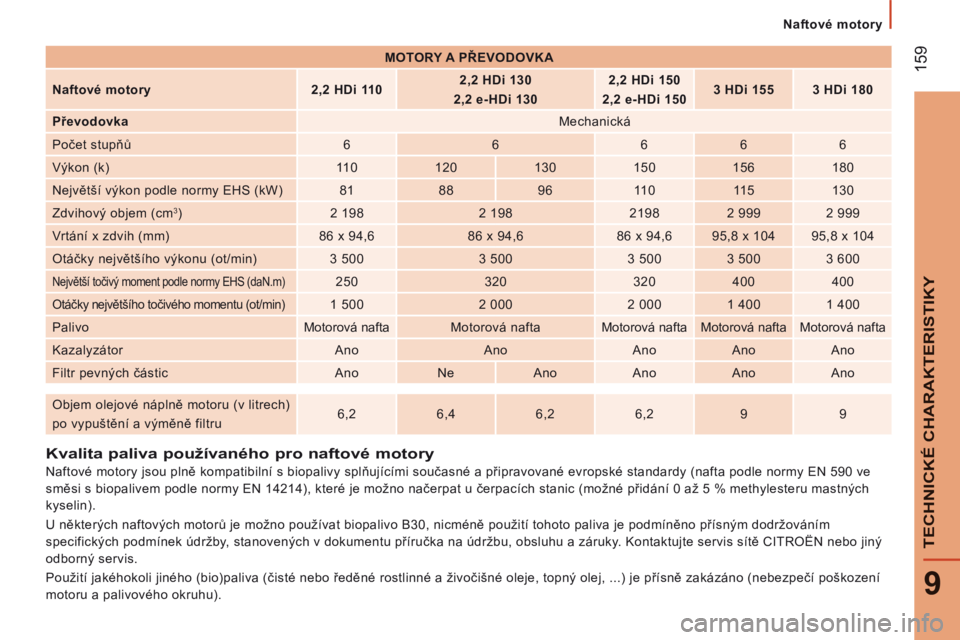

motoru a palivového okruhu). MOTORY A PŘEVODOVKA

Naftové motory 2,2 HDi 110 2,2 HDi 130

2,2 e-HDi 130 2,2 HDi 150


2,2 e-HDi 150 3 HDi 155
3 HDi 180
Převodovka Mechanická
Počet stupňů 6 6 6 6 6
Výkon (k) 1 1 0 1 2 0 1 3 0 1 5 0 1 5 6 1 8 0
Největší výkon podle normy EHS (kW) 8 1 8 8 9 6 1 1 0 1 1 5 1 3 0
Zdvihový objem (cm
3 ) 2 198 2 198 2198 2 999 2 999
Vrtání x zdvih (mm) 86 x 94,6 86 x 94,6 86 x 94,6 95,8 x 104 95,8 x 104
Otáčky největšího výkonu (ot/min) 3 500 3 500 3 500 3 500 3 600
Největší točivý moment podle normy EHS (daN.m) 2 5 0 3 2 0 3 2 0 4 0 0 4 0 0
Otáčky největšího točivého momentu (ot/min) 1 500 2 000 2 000 1 400 1 400
Palivo Motorová nafta Motorová nafta Motorová nafta Motorová nafta Motorová nafta
Kazalyzátor A n o A n o A n o A n o A n o
Filtr pevných částic A n o Ne A n o A n o A n o A n o

Objem olejové náplně motoru (v litrech)
po vypuštění a výměně filtru 6 , 2
6 , 4 6 , 2 6 , 2 9 9

Hmotnost vozidla a přívěsu
160
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

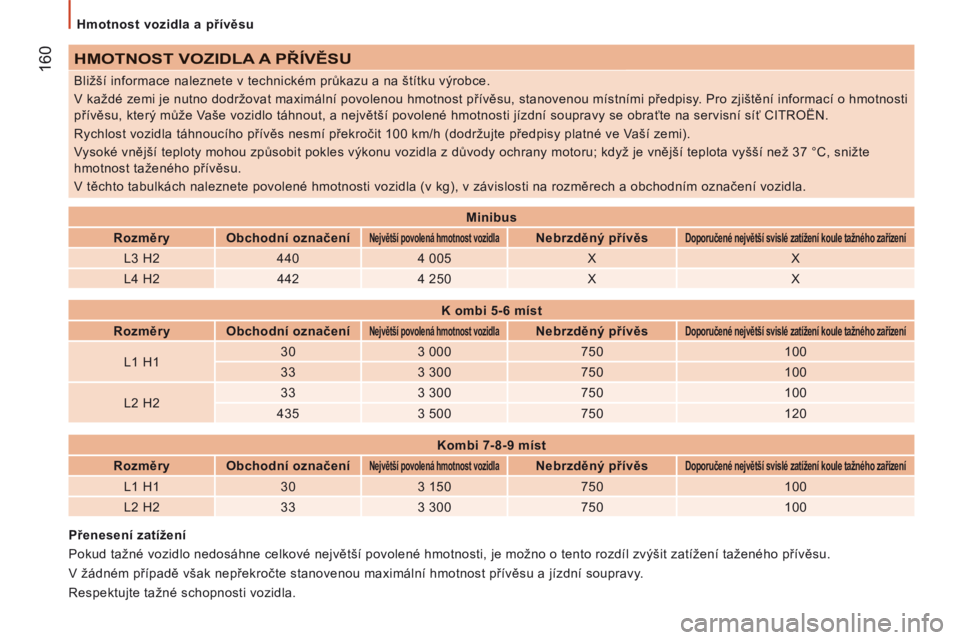

HMOTNOST VOZIDLA A PŘÍVĚSU
Bližší informace naleznete v technickém průkazu a na štítku výrobce.
V každé zemi je nutno dodržovat maximální povolenou hmotnost přívěsu, stanovenou místními předpisy. Pro zjištění informací o hmotnosti
přívěsu, který může Vaše vozidlo táhnout, a největší povolené hmotnosti jízdní soupravy se obraťte na servisní síť CITROËN.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit pokles výkonu vozidla z důvody ochrany motoru; když je vnější teplota vyšší než 37 °C, snižte
hmotnost taženého přívěsu.
V těchto tabulkách naleznete povolené hmotnosti vozidla (v kg), v závislosti na rozměrech a obchodním označení vozidla.
Přenesení zatížení
Pokud tažné vozidlo nedosáhne celkové největší povolené hmotnosti, je možno o tento rozdíl zvýšit zatížení taženého přívěsu.
V žádném případě však nepřekročte stanovenou maximální hmotnost přívěsu a jízdní soupravy.
Respektujte tažné schopnosti vozidla. Minibus

Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L3 H2 4 4 0 4 005 X X
L4 H2 4 4 2 4 250 X X
K ombi 5-6 míst
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L1 H1 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
L2 H2 3 3
3 300 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
Kombi 7-8-9 míst
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L1 H1 3 0 3 150 7 5 0 1 0 0
L2 H2 3 3 3 300 7 5 0 1 0 0

Hmotnost vozidla a přívěsu
161
9
TECHNICKÉ CHARAKTERISTIKY
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

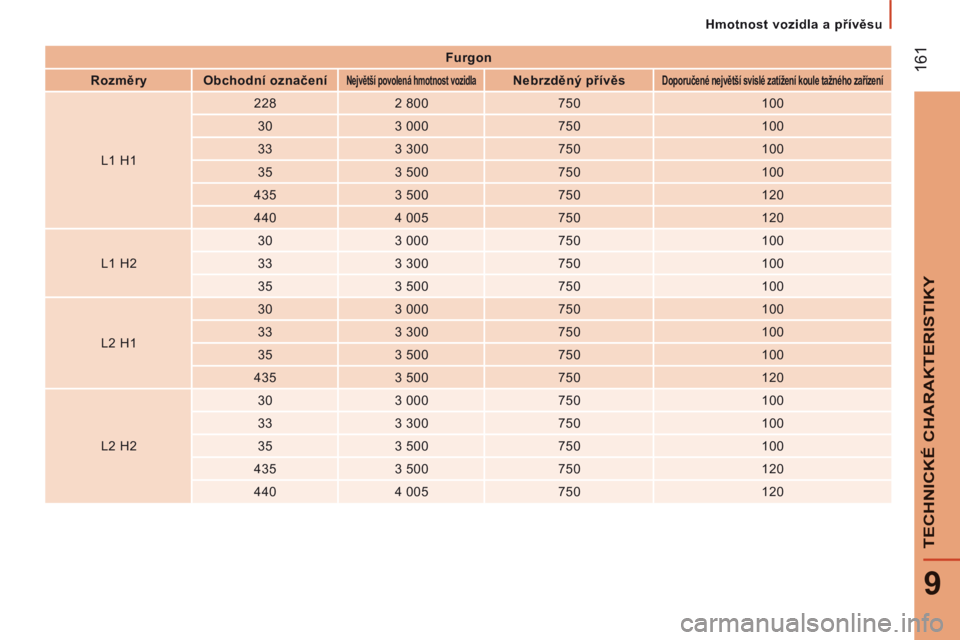

Furgon
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L1 H1 2 2 8
2 800 7 5 0 1 0 0
3 0 3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L1 H2 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
L2 H1 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
L2 H2 3 0
3 000 7 5 0 1 0 0
3 3 3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0

Hmotnost vozidla a přívěsu
162
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

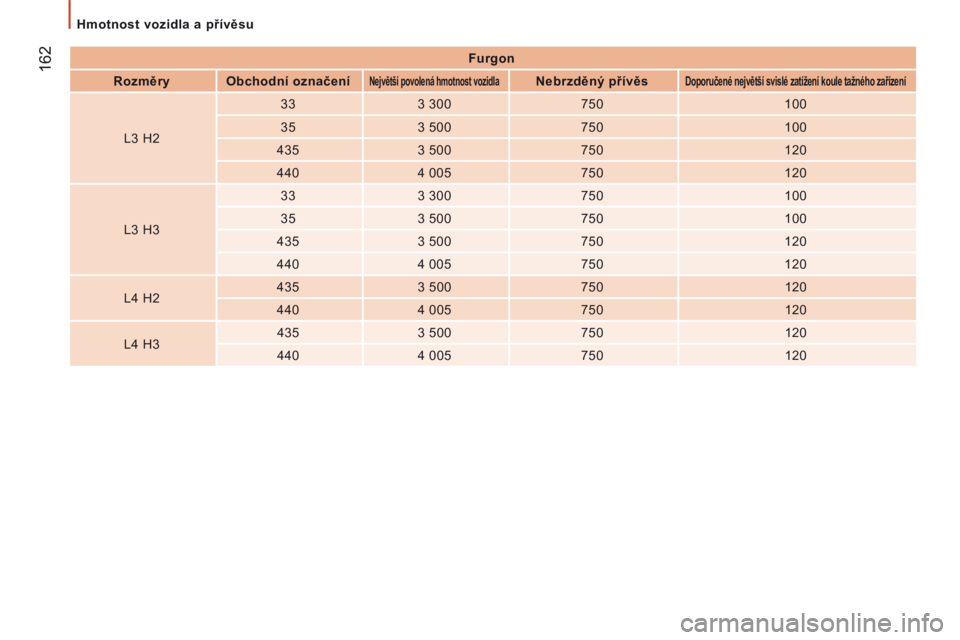

Furgon
Rozměry Obchodní označení
Největší povolená hmotnost vozidla Nebrzděný přívěs Doporučené největší svislé zatížení koule tažného zařízení
L3 H2 3 3
3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L3 H3 3 3
3 300 7 5 0 1 0 0
3 5 3 500 7 5 0 1 0 0
4 3 5 3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L4 H2 4 3 5
3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0
L4 H3 4 3 5
3 500 7 5 0 1 2 0
4 4 0 4 005 7 5 0 1 2 0

Identifikace vozidla
163
9
TECHNICKÉ CHARAKTERISTIKY
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

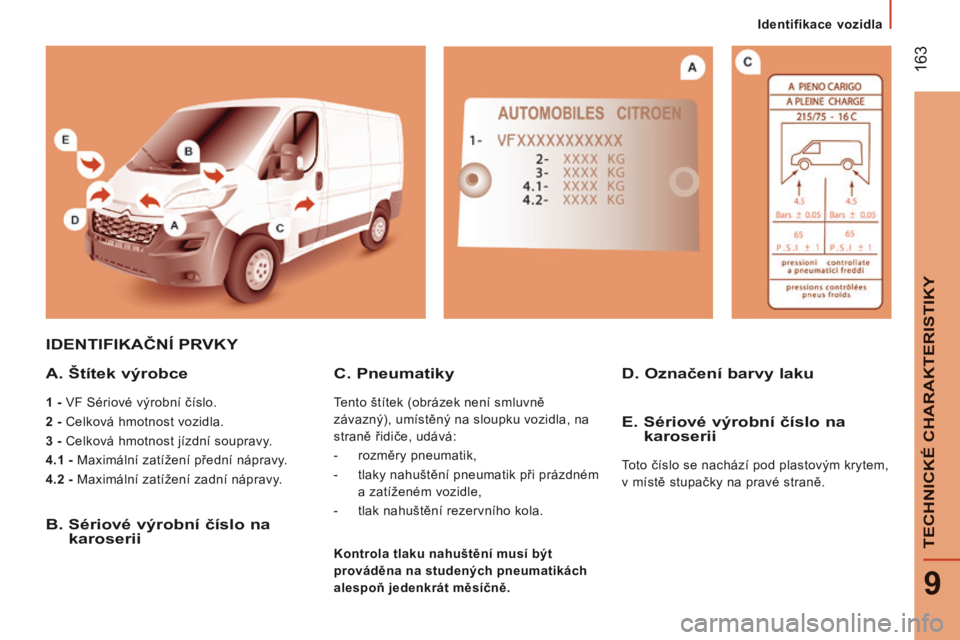

IDENTIFIKAČNÍ PRVKY
A. Štítek výrobce
1 - VF Sériové výrobní číslo.
2 - Celková hmotnost vozidla.
3 - Celková hmotnost jízdní soupravy.
4.1 - Maximální zatížení přední nápravy.
4.2 - Maximální zatížení zadní nápravy.
B. Sériové výrobní číslo na karoserii
D. Označení barvy laku C. Pneumatiky
Tento štítek (obrázek není smluvně
závazný), umístěný na sloupku vozidla, na
straně řidiče, udává:
- rozměry pneumatik,
- tlaky nahuštění pneumatik při prázdném a zatíženém vozidle,
- tlak nahuštění rezervního kola.
E. Sériové výrobní číslo na karoserii
Toto číslo se nachází pod plastovým krytem,
v místě stupačky na pravé straně.
Kontrola tlaku nahuštění musí být
prováděna na studených pneumatikách
alespoň jedenkrát měsíčně.

164
JUMPER-PAPIER_CS_CHAP09_CARACTERISTIQUES TECHNIQUES_ED01-2014

10.1
JUMPER-PAPIER_CS_CHAP10A_AUTORADIO_FIAT-TACTILE-1_ED01-2014
Systém je chráněn tak, aby mohl fungovat pouze ve Vašem vozidle.

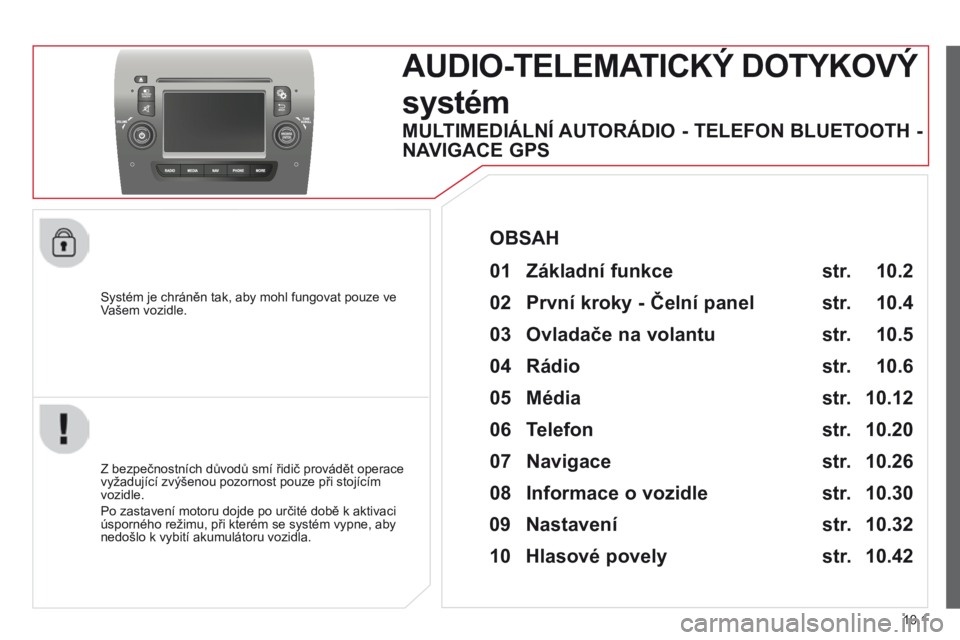

AUDIO-TELEMATICKÝ DOTYKOVÝ
systém
Z bezpečnostních důvodů smí řidič provádět operace vyžadující zvýšenou pozornost pouze při stojícím vozidle.
Po zastavení motoru dojde po určité době k aktivaci úsporného režimu, při kterém se systém vypne, aby nedošlo k vybití akumulátoru vozidla.
OBSAH
MULTIMEDIÁLNÍ AUTORÁDIO - TELEFON BLUETOOTH -
systém
MULTIMEDIÁLNÍ AUTORÁDIO - TELEFON BLUETOOTH -
systém
NAVIGACE GPS
str.
str.
str.
str.
str.
str.
str.
str.
str.
01 Základní funkce
02 První kroky - Čelní panel
05 Média
04 Rádio
06 Telefon
07 Navigace
08 Informace o vozidle
09 Nastavení
10 Hlasové povely
03 Ovladače na volantu str.
10.2
10.4
10.12
10.6
10.20
10.26
10.30
10.32
10.42
10.5

01
„ Telephone “ (Telefon)
umožňuje připojovat telefon přes Bluetooth.
„ Vehicle information “ (Informace o vozidle)
umožňuje získat přístup k informaci o vnější teplotě, k hodinám, buzole a palubnímu počítači.
„ Nastavení “
umožňuje aktivovat, dezaktivovat a nastavovat parametry některých funkcí nastavení systému a vozidla.
„ Rádio “
umožňuje volit jednotlivé zdroje rádia a aktivovat, dezaktivovat a nastavovat parametry některých voleb.
„ Navigation “ (Navigace)
umožňuje nastavovat parametry pro navádění a volit cílové místo.
„ Media “ (Média)
umožňuje volit různé zdroje zvuku a aktivovat, dezaktivovat a nastavovat parametry některých funkcí voleb.
ZÁKLADNÍ FUNKCE
10.2

01
JUMPER-PAPIER_CS_CHAP10A_AUTORADIO_FIAT-TACTILE-1_ED01-2014
Pro přístup k hlavním nabídkám používejte tlačítka umístěná pod dotykovou obrazovkou a poté stlačte tlačítka znázorněná na dotykové obrazovce.
ZÁKLADNÍ FUNKCE
V případě vystavení slunečnímu záření po delší dobu a za velmi vysokých teplot může být hlasitost zvuku omezena za účelem ochrany systému, který se může přepnout do pohotovostního režimu (úplné vypnutí obrazovky a zvuku). Návrat do předcházejícího stavu nastane, jakmile se sníží teplota v kabině vozidla.
10.3

02

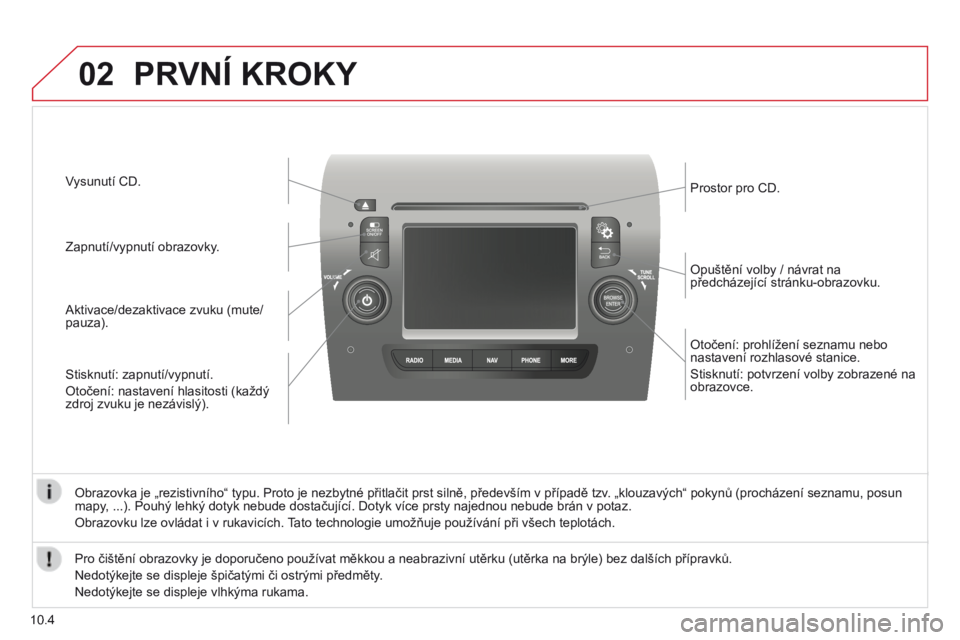

10.4
Otočení: prohlížení seznamu nebo nastavení rozhlasové stanice.
Stisknutí: potvrzení volby zobrazené na obrazovce.
Opuštění volby / návrat na předcházející stránku-obrazovku.
Prostor pro CD.
Stisknutí: zapnutí/vypnutí.
Otočení: nastavení hlasitosti (každý zdroj zvuku je nezávislý).
Aktivace/dezaktivace zvuku (mute/pauza).
Zapnutí/vypnutí obrazovky.
Vysunutí CD.
Obrazovka je „rezistivního“ typu. Proto je nezbytné přitlačit prst silně, především v případě tzv. „klouzavých“ pokynů (procházení seznamu, posun mapy, ...). Pouhý lehký dotyk nebude dostačující. Dotyk více prsty najednou nebude brán v potaz.
Obrazovku lze ovládat i v rukavicích. Tato technologie umožňuje používání při všech teplotách.
PRVNÍ KROKY
Pro čištění obrazovky je doporučeno používat měkkou a neabrazivní utěrku (utěrka na brýle) bez dalších přípravků.
Nedotýkejte se displeje špičatými či ostrými předměty.
Nedotýkejte se displeje vlhkýma rukama.
