CITROEN JUMPER 2015 Upute Za Rukovanje (in Croatian)

Sjedala
69
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

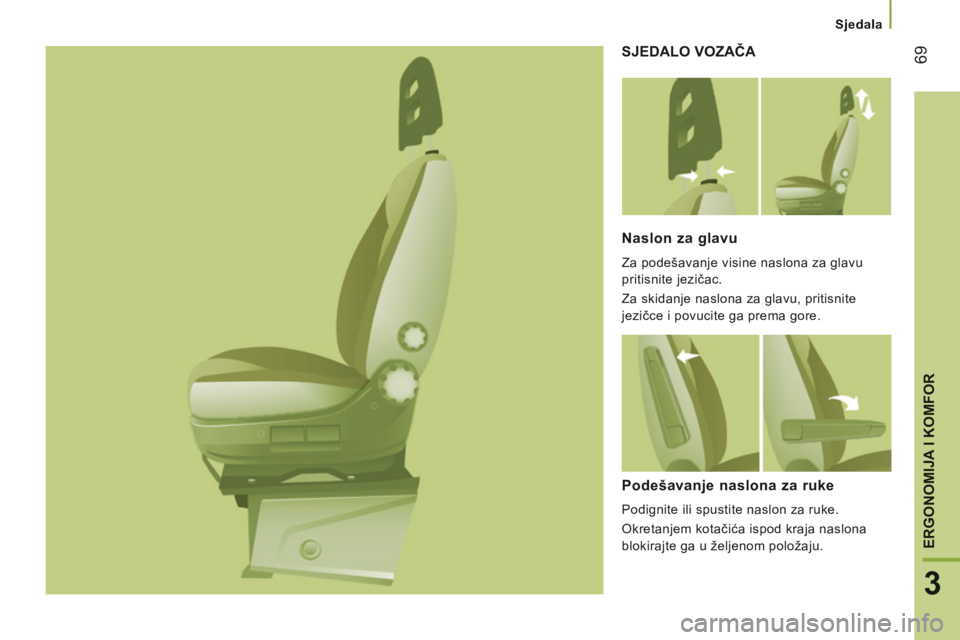

SJEDALO VOZAČA
Naslon za glavu
Za podešavanje visine naslona za glavu
pritisnite jezičac.
Za skidanje naslona za glavu, pritisnite
jezičce i povucite ga prema gore.
Podešavanje naslona za ruke
Podignite ili spustite naslon za ruke.
Okretanjem kotačića ispod kraja naslona
blokirajte ga u željenom položaju.

Sjedala
70
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014
Slabinski dio naslona
Podešava se okretanjem kotačića.
Podešavanje visine sjedišta
Podignite ručicu 1 za podizanje ili
za spuštanje prednjeg dijela sjedala.
Podignite ručicu 2 za podizanje ili
ili spuštanje stražnjeg dijela sjedala.
Grijač sjedala
Grijač sjedala uključuje se i isključuje ovim
prekidačem.
Sjedalo promjenjive amortizacije
Ako je vaše vozilo tako opremljeno,
okretanjem gumba amortizaciju sjedala
prilagodite težini vozača.
Nagib naslona
Nagib naslona podešava se okretanjem
kotačića.
Uzdužno podešavanje
Podignite šipku ispod sjedišta i postavite
sjedalo u željeni položaj.
Zakretno sjedalo
Ako je sjedalo opremljeno tom funkcijom, pritiskom
na ručicu možete okretati sjedalo za 180°.

Sjedala
71
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

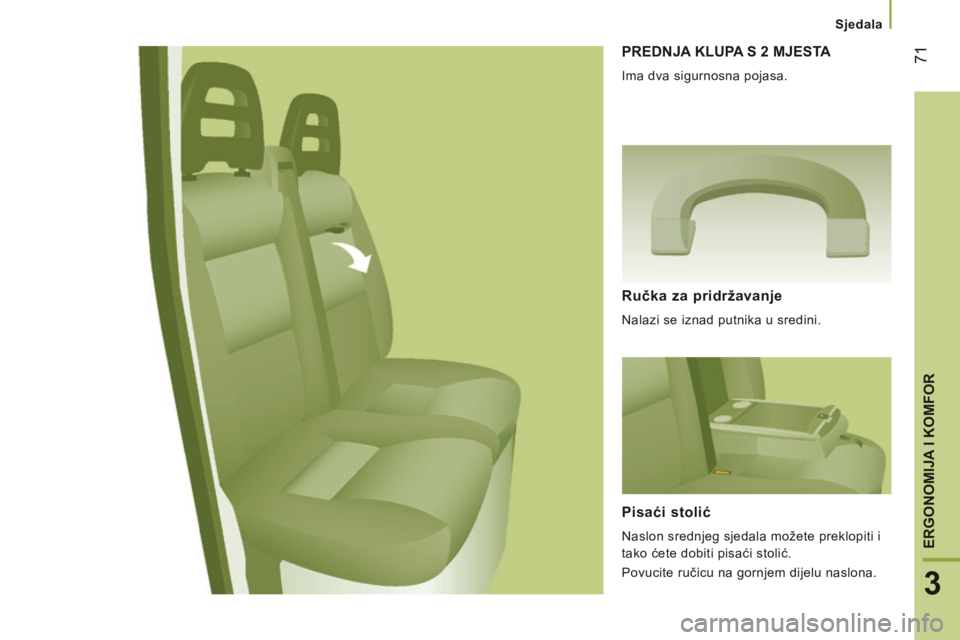

PREDNJA KLUPA S 2 MJESTA
Ima dva sigurnosna pojasa.
Ručka za pridržavanje
Nalazi se iznad putnika u sredini.
Pisaći stolić
Naslon srednjeg sjedala možete preklopiti i
tako ćete dobiti pisaći stolić.
Povucite ručicu na gornjem dijelu naslona.

Sjedala
72
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014
STRAŽNJA SJEDALA
Nagib naslona
Nagib naslona podešava se
okretanjem kotačića.
Pristup stražnjim mjestima
Za pristup do sjedala u trećem redu,
pomaknite ručicu na vanjskom sjedalu u
drugom redu i preklopite naslon.
Prilikom vraćanja naslona u vertikalni
položaj nije potrebno dirati ručicu.
Preklapanje naslona središnjeg sjedala (2. i 3. red)
Naslon središnjeg sjedala može se potpuno
preklopiti na sjedište i koristiti kao stolić i
držač čaša.
Spustite naslon za glavu, podignite ručicu i
preklopite naslon.
Za vraćanje naslona u njegov osnovni
položaj ponovo podignite ručicu.

Sjedala
73
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

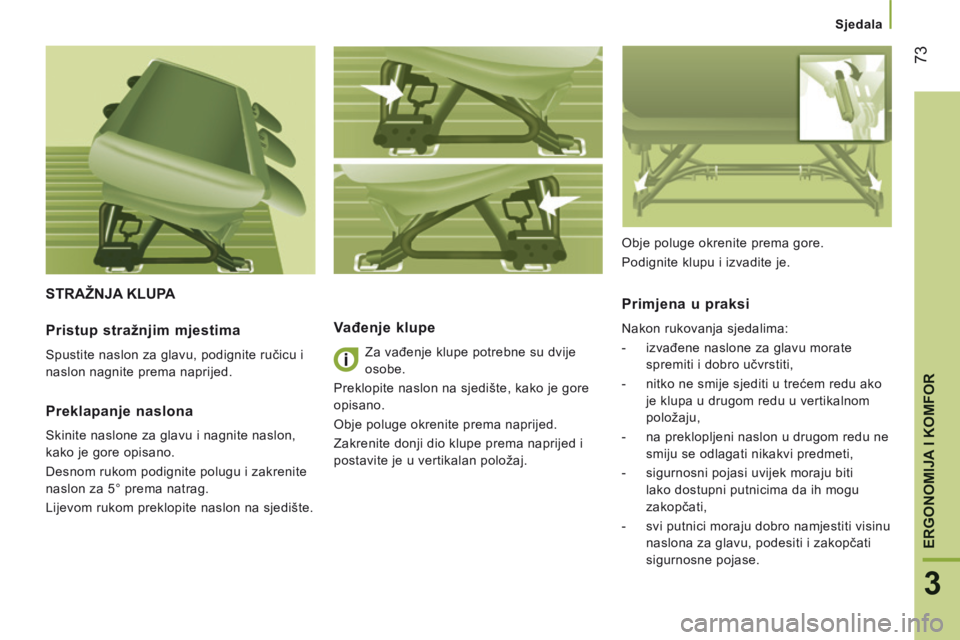

STRAŽNJA KLUPA
Vađenje klupe
Za vađenje klupe potrebne su dvije
osobe.
Preklopite naslon na sjedište, kako je gore
opisano.
Obje poluge okrenite prema naprijed.
Zakrenite donji dio klupe prema naprijed i
postavite je u vertikalan položaj.
Primjena u praksi
Nakon rukovanja sjedalima:
- izvađene naslone za glavu morate spremiti i dobro učvrstiti,
- nitko ne smije sjediti u trećem redu ako je klupa u drugom redu u vertikalnom
položaju,
- na preklopljeni naslon u drugom redu ne smiju se odlagati nikakvi predmeti,
- sigurnosni pojasi uvijek moraju biti lako dostupni putnicima da ih mogu
zakopčati,
- svi putnici moraju dobro namjestiti visinu naslona za glavu, podesiti i zakopčati
sigurnosne pojase. Pristup stražnjim mjestima
Spustite naslon za glavu, podignite ručicu i
naslon nagnite prema naprijed.
Preklapanje naslona
Skinite naslone za glavu i nagnite naslon,
kako je gore opisano.
Desnom rukom podignite polugu i zakrenite
naslon za 5° prema natrag.
Lijevom rukom preklopite naslon na sjedište. Obje poluge okrenite prema gore.
Podignite klupu i izvadite je.

Sjedala
74
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

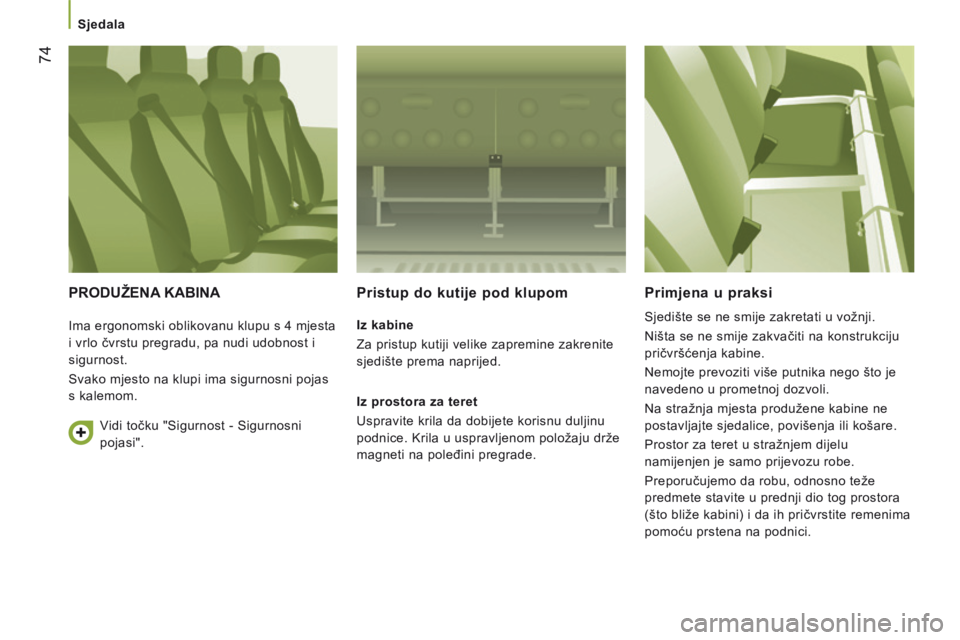

PRODUŽENA KABINA Pristup do kutije pod klupom
Iz kabine
Za pristup kutiji velike zapremine zakrenite
sjedište prema naprijed.
Iz prostora za teret
Uspravite krila da dobijete korisnu duljinu
podnice. Krila u uspravljenom položaju drže
magneti na poleđini pregrade.
Primjena u praksi
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
Na stražnja mjesta produžene kabine ne
postavljajte sjedalice, povišenja ili košare.
Prostor za teret u stražnjem dijelu
namijenjen je samo prijevozu robe.
Preporučujemo da robu, odnosno teže
predmete stavite u prednji dio tog prostora
(što bliže kabini) i da ih pričvrstite remenima
pomoću prstena na podnici.
Ima ergonomski oblikovanu klupu s 4 mjesta
i vrlo čvrstu pregradu, pa nudi udobnost i
sigurnost.
Svako mjesto na klupi ima sigurnosni pojas
s kalemom.
Vidi točku "Sigurnost - Sigurnosni
pojasi".

Boravak u vozilu
75
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

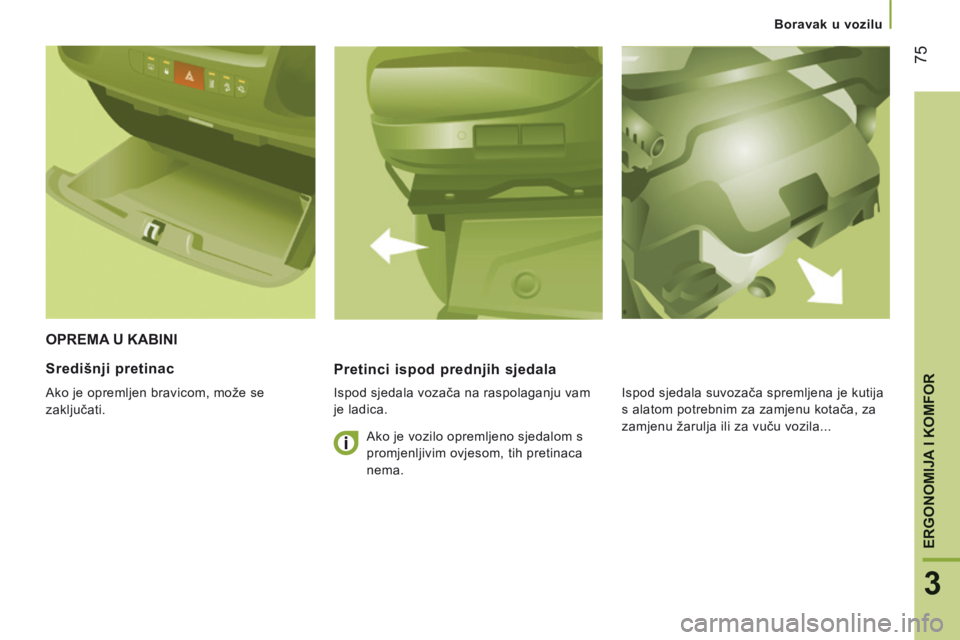

OPREMA U KABINI
Pretinci ispod prednjih sjedala
Ispod sjedala vozača na raspolaganju vam
je ladica.
Središnji pretinac
Ako je opremljen bravicom, može se
zaključati. Ako je vozilo opremljeno sjedalom s
promjenljivim ovjesom, tih pretinaca
nema. Ispod sjedala suvozača spremljena je kutija
s alatom potrebnim za zamjenu kotača, za
zamjenu žarulja ili za vuču vozila...

Boravak u vozilu
76
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

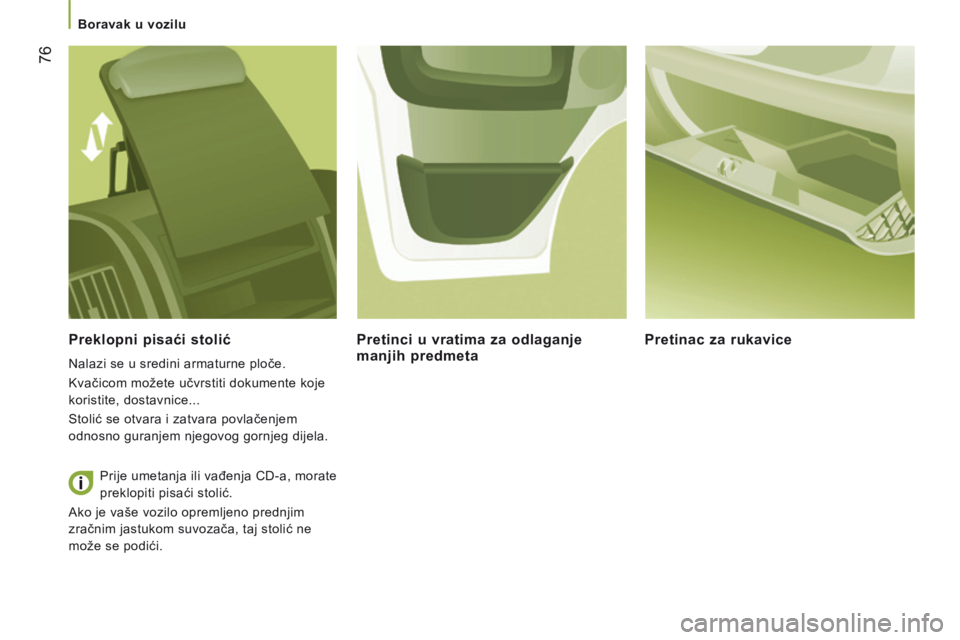

Preklopni pisaći stolić
Nalazi se u sredini armaturne ploče.
Kvačicom možete učvrstiti dokumente koje
koristite, dostavnice...
Stolić se otvara i zatvara povlačenjem
odnosno guranjem njegovog gornjeg dijela.
Pretinci u vratima za odlaganje manjih predmeta Pretinac za rukavice
Prije umetanja ili vađenja CD-a, morate
preklopiti pisaći stolić.
Ako je vaše vozilo opremljeno prednjim
zračnim jastukom suvozača, taj stolić ne
može se podići.

Boravak u vozilu
77
3
ERGONOMIJA I KOMFOR
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

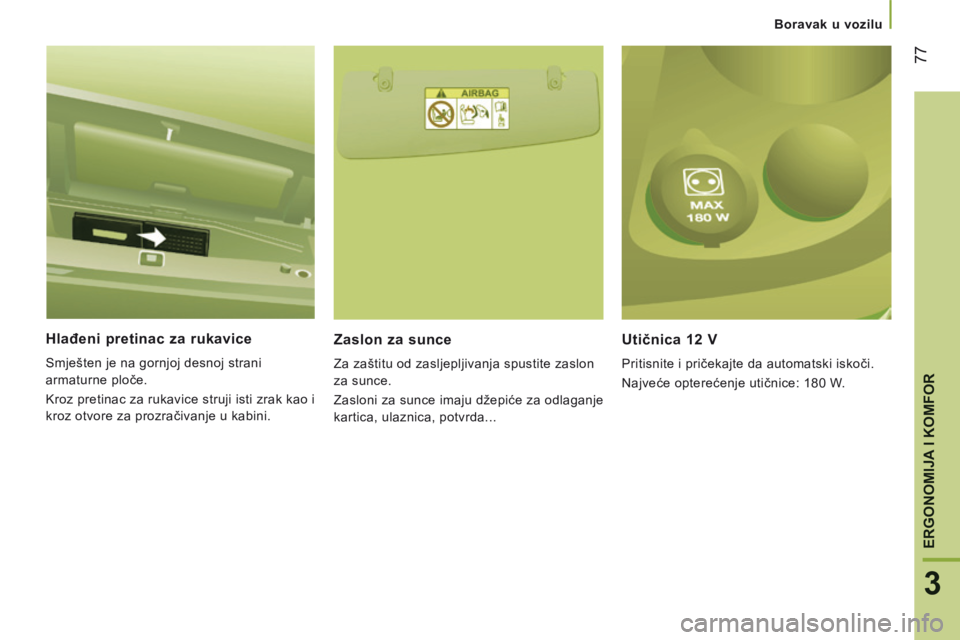

Hlađeni pretinac za rukavice
Smješten je na gornjoj desnoj strani
armaturne ploče.
Kroz pretinac za rukavice struji isti zrak kao i
kroz otvore za prozračivanje u kabini.
Zaslon za sunce
Za zaštitu od zasljepljivanja spustite zaslon
za sunce.
Zasloni za sunce imaju džepiće za odlaganje
kartica, ulaznica, potvrda...
Utičnica 12 V
Pritisnite i pričekajte da automatski iskoči.
Najveće opterećenje utičnice: 180 W.

Boravak u vozilu
78
JUMPER-PAPIER_HR_CHAP03_ERGO ET CONFORT_ED01-2014

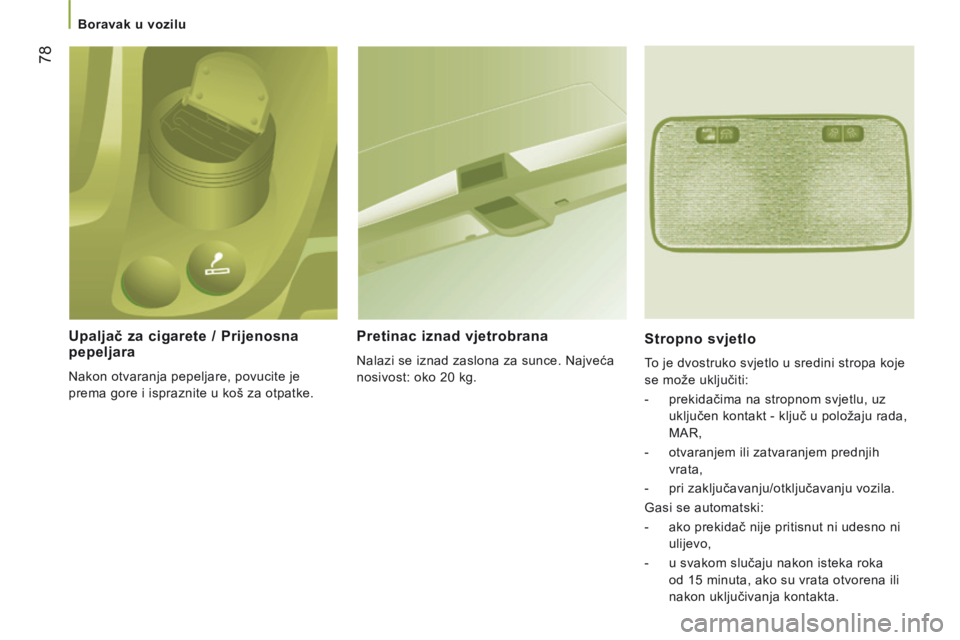

Upaljač za cigarete / Prijenosna pepeljara
Nakon otvaranja pepeljare, povucite je
prema gore i ispraznite u koš za otpatke.
Pretinac iznad vjetrobrana
Nalazi se iznad zaslona za sunce. Najveća
nosivost: oko 20 kg.
Stropno svjetlo
To je dvostruko svjetlo u sredini stropa koje
se može uključiti:
- prekidačima na stropnom svjetlu, uz uključen kontakt - ključ u položaju rada,
MAR,
- otvaranjem ili zatvaranjem prednjih vrata,
- pri zaključavanju/otključavanju vozila.
Gasi se automatski:
- ako prekidač nije pritisnut ni udesno ni ulijevo,
- u svakom slučaju nakon isteka roka od 15 minuta, ako su vrata otvorena ili
nakon uključivanja kontakta.
