CITROEN JUMPER 2016 Kasutusjuhend (in Estonian)

79
jumper_et_Chap03_Ergo-et-confort_ed01-2015

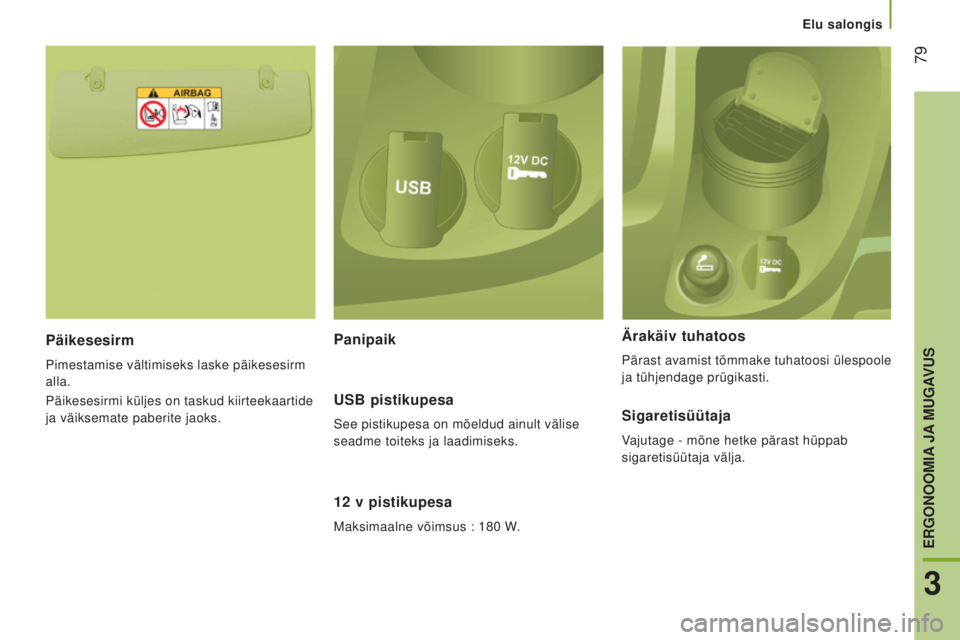

Päikesesirm
Pimestamise vältimiseks laske päikesesirm
alla.
Päikesesirmi küljes on taskud kiirteekaartide
ja väiksemate paberite jaoks.
12 v pistikupesa
Maksimaalne võimsus : 180 W.
Ärakäiv tuhatoos
Pärast avamist tõmmake tuhatoosi ülespoole
ja tühjendage prügikasti.
Panipaik
USB pistikupesa
See pistikupesa on mõeldud ainult välise
seadme toiteks ja laadimiseks.Sigaretisüütaja
Vajutage - mõne hetke pärast hüppab
sigaretisüütaja välja.
Elu salongis
3
ERGONOOMIA JA MUGAVUS

80
jumper_et_Chap03_Ergo-et-confort_ed01-2015
Armatuurlaua allosas juhi poolel
asuvad nupud võimaldavad juhil
kaasreisija poolset kohtvalgustit
sisse ja välja lülitada.
Kohtvalgustid
Sisse ja välja lülitamine toimub lülitite abil.
Juhi pool olev lüliti lülitab korraga mõlemat
kohtvalgustit.
Kaasreisijapoolne lüliti lülitab kas juhi või
kaasreisija valgustit.
Laetuli
Tuld saab põlema panna järgmiselt :
-
laetule küljes asuvate lülitite abil, kui
süüde on sees ja süütevõti asendis MAR,
- ühe esiukse avamisel või sulgemisel,
-
sõiduki lukustamisel/avamisel.
T

uled kustuvad automaatselt :
-

kui lüliti on vahepealses asendis, mitte

lõpuni paremal ega vasakul,
-

igal juhul 15
minuti pärast, kui uksed
jäävad lahti,
-

süüte sisselülitamisel.
Laeriiul
Asub päikesesirmi kohal.
Maksimaalne koormus : umbes 20 kg.
Elu salongis

81
jumper_et_Chap03_Ergo-et-confort_ed01-2015

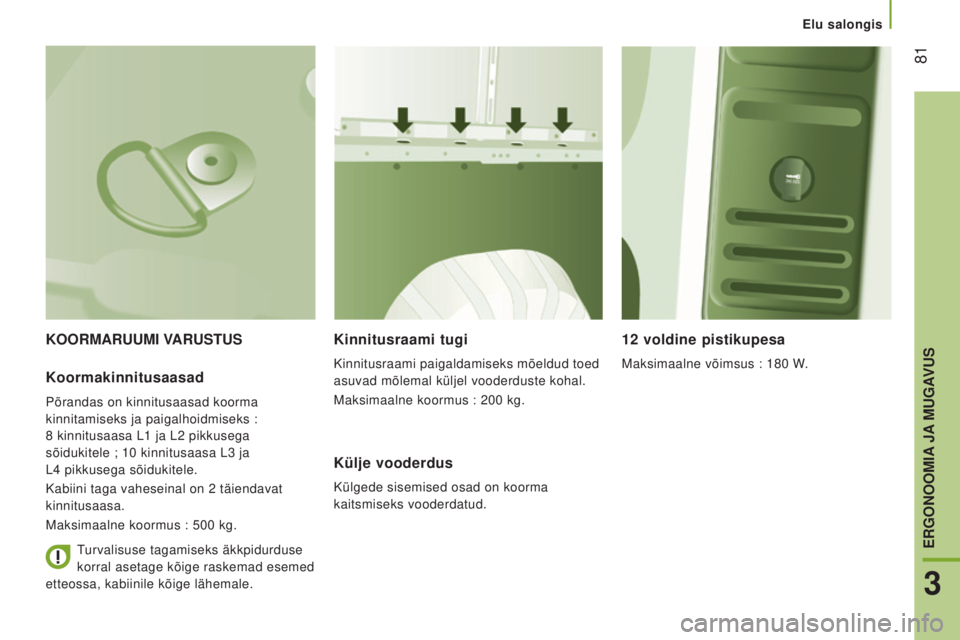

KOORMARUUMI VARUSTUSKinnitusraami tugi
Kinnitusraami paigaldamiseks mõeldud toed
asuvad mõlemal küljel vooderduste kohal.
Maksimaalne koormus : 200 kg.
12 voldine pistikupesa
Maksimaalne võimsus : 180 W.Koormakinnitusaasad
Põrandas on kinnitusaasad koorma
kinnitamiseks ja paigalhoidmiseks :
8 kinnitusaasa L1 ja L2 pikkusega
sõidukitele ; 10
kinnitusaasa L3 ja
L4
pikkusega sõidukitele.
Kabiini taga vaheseinal on 2
täiendavat
kinnitusaasa.
Maksimaalne koormus : 500
kg.
Külje vooderdus
Külgede sisemised osad on koorma
kaitsmiseks vooderdatud.
Turvalisuse tagamiseks äkkpidurduse
korral asetage kõige raskemad esemed
etteossa, kabiinile kõige lähemale.
Elu salongis
3
ERGONOOMIA JA MUGAVUS

82
jumper_et_Chap03_Ergo-et-confort_ed01-2015

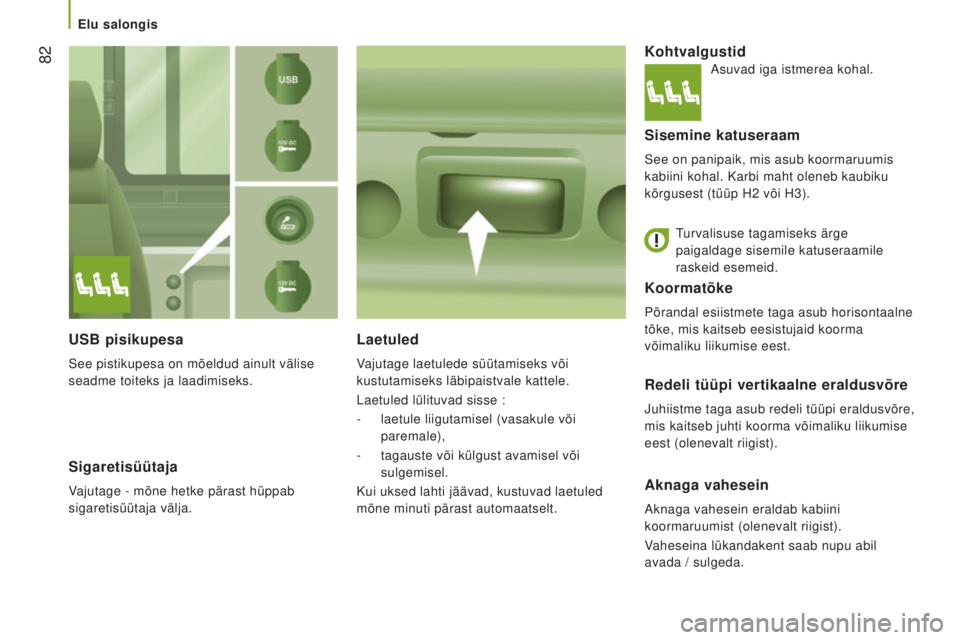

Koormatõke
Põrandal esiistmete taga asub horisontaalne
tõke, mis kaitseb eesistujaid koorma
võimaliku liikumise eest.
Laetuled
Vajutage laetulede süütamiseks või
kustutamiseks läbipaistvale kattele.
Laetuled lülituvad sisse :
-
laetule liigutamisel (vasakule või

paremale),
-

tagauste või külgust avamisel või

sulgemisel.
Kui uksed lahti jäävad, kustuvad laetuled
mõne minuti pärast automaatselt.
Kohtvalgustid
Sisemine katuseraam
See on panipaik, mis asub koormaruumis
kabiini kohal. Karbi maht oleneb kaubiku
kõrgusest (tüüp H2
või H3).
Redeli tüüpi vertikaalne eraldusvõre
Juhiistme taga asub redeli tüüpi eraldusvõre,
mis kaitseb juhti koorma võimaliku liikumise
eest (olenevalt riigist).
Aknaga vahesein
Aknaga vahesein eraldab kabiini
koormaruumist (olenevalt riigist).
Vaheseina lükandakent saab nupu abil
avada / sulgeda.
USB pisikupesa
See pistikupesa on mõeldud ainult välise
seadme toiteks ja laadimiseks.
Sigaretisüütaja
Vajutage - mõne hetke pärast hüppab
sigaretisüütaja välja. Turvalisuse tagamiseks ärge
paigaldage sisemile katuseraamile
raskeid esemeid.
Asuvad iga istmerea kohal.
Elu salongis

83
jumper_et_Chap03_Ergo-et-confort_ed01-2015

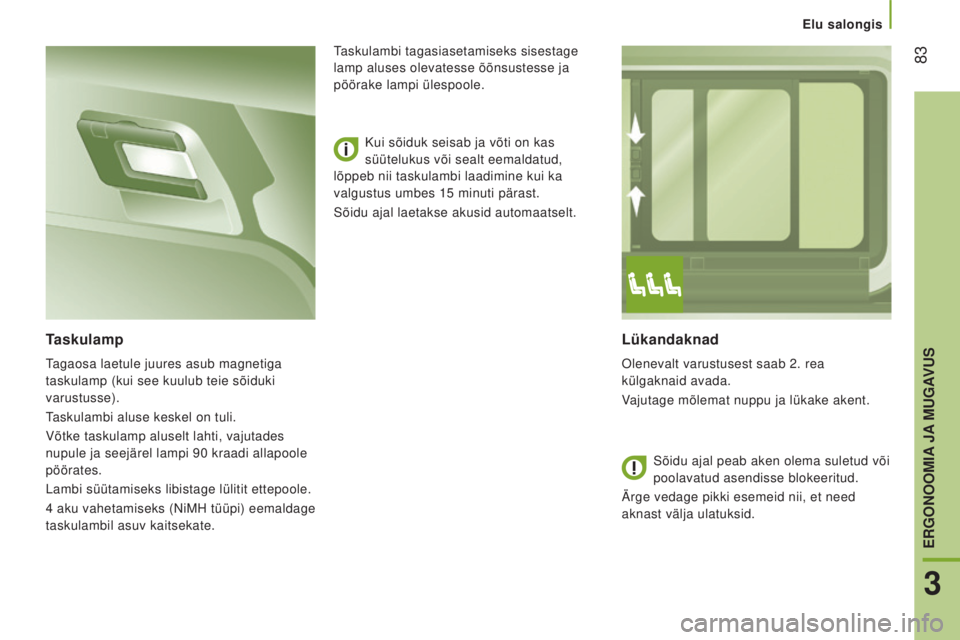

Lükandaknad
Olenevalt varustusest saab 2. rea
külgaknaid avada.
Vajutage mõlemat nuppu ja lükake akent.
Taskulamp
Tagaosa laetule juures asub magnetiga
taskulamp (kui see kuulub teie sõiduki
varustusse).
Taskulambi aluse keskel on tuli.
Võtke taskulamp aluselt lahti, vajutades
nupule ja seejärel lampi 90 kraadi allapoole
pöörates.
Lambi süütamiseks libistage lülitit ettepoole.
4
aku vahetamiseks (NiMH tüüpi) eemaldage
taskulambil asuv kaitsekate. Kui sõiduk seisab ja võti on kas
süütelukus või sealt eemaldatud,
lõppeb nii taskulambi laadimine kui ka
valgustus umbes 15 minuti pärast.
Sõidu ajal laetakse akusid automaatselt. Taskulambi tagasiasetamiseks sisestage
lamp aluses olevatesse õõnsustesse ja
pöörake lampi ülespoole.
Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid nii, et need
aknast välja ulatuksid.
Elu salongis
3
ERGONOOMIA JA MUGAVUS

84
jumper_et_Chap03_Ergo-et-confort_ed01-2015

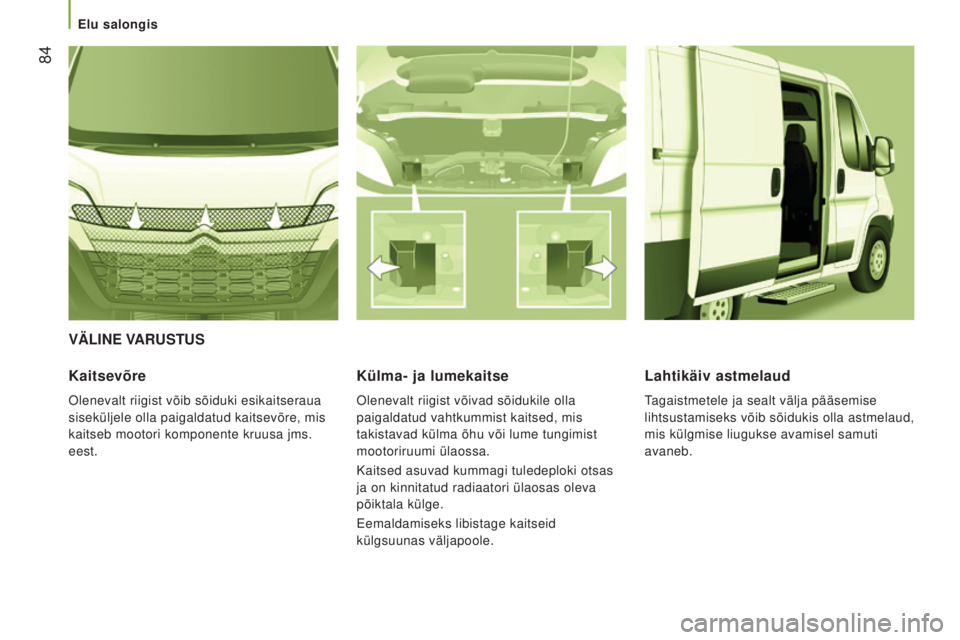

VÄLINE VARUSTUS
Kaitsevõre
Olenevalt riigist võib sõiduki esikaitseraua
siseküljele olla paigaldatud kaitsevõre, mis
kaitseb mootori komponente kruusa jms.
eest.
Külma- ja lumekaitse
Olenevalt riigist võivad sõidukile olla
paigaldatud vahtkummist kaitsed, mis
takistavad külma õhu või lume tungimist
mootoriruumi ülaossa.
Kaitsed asuvad kummagi tuledeploki otsas
ja on kinnitatud radiaatori ülaosas oleva
põiktala külge.
Eemaldamiseks libistage kaitseid
külgsuunas väljapoole.
Lahtikäiv astmelaud
Tagaistmetele ja sealt välja pääsemise
lihtsustamiseks võib sõidukis olla astmelaud,
mis külgmise liugukse avamisel samuti
avaneb.
Elu salongis

85
jumper_et_Chap03_Ergo-et-confort_ed01-2015
TAHAVAATEPEEGLIDKüljepeeglid
Küljepeeglitel on kaks osa :
A - Ãœlemine
B - Alumine
Küljepeeglid on sfäärilise klaasiga, et
laiendada külgmist vaatevälja. Küljepeeglites
paistavad objektid olevat kaugemal, kui
nad tegelikult on. Võtke seda arvesse
tagasõitvate sõidukite kauguse hindamisel.
Peeglikarbi sisse on ehitatud ka dubleeriv
külgmine suunatuli ja antennid olenevalt
varustusest (GPS, GSM, raadio, ...).
Elektriliselt reguleeritavad
küljepeeglid
Süütevõti peab olema asendis MAR.
Keerake nuppu ja valige vastav peegli osa.
1

Juhi peegel :
A1

- Ãœlemine osa
B1
- Alumine osa
Seejärel liigutage nuppu vastavas suunas.
2

Kaasreisija peegel :
A2

- Ãœlemine osa
B2
- Alumine osa
Seejärel liigutage nuppu vastavas suunas.
Sisemine tahavaatepeegel
Tahavaatepeegli alaservas oleva hoova abil
saab peegli asendit reguleerida.
Kui hoob on taha lükatud, on peegel
päevaasendis.
Hooba enda poole tõmmates reguleerite
peegli pimestamisvastasesse ehk
ööasendisse.
Elektriline kokkuklappimine
Vajutage sellele nupule.
Jää eemaldamine
Vajutage tagaklaasilt jää
eemaldamise nupule.
Tahavaatepeeglid ja aknad
3
ERGONOOMIA JA MUGAVUS

86
jumper_et_Chap03_Ergo-et-confort_ed01-2015
ELEKTRILISED AKNATÕISTUKID
A. Juhiakna tõstuk
B.
Kõrvalistuja akna tõstuk
Akende avamiseks ja sulgemiseks on kaks võimalust :
Käsitsi avamine/sulgemine
Vajutage alnatõstukile A/B või tõmmake
seda enda poole. Akna liikumine peatub, kui
lasete nupu lahti.
Avamine/sulgemine automaatselt
Vajutage aknatõstukile A või tõmmake see
lõpuni enda poole : pärast nupu lahtilaskmist
sulgub või avaneb aken täielikult. Uus
vajutus peatab akna liikumise.
Kasutusjuhend
Kui lahkute sõidukist kasvõi lühikeseks
ajaks, eemaldage võtmed süütelukust.
Kui sõrmed akende manipuleerimise ajal
akna vahele jäävad, tuleb panna aken
vastupidises suunas liikuma. Selleks
vajutage vastavale aknatõstuki nupule.
Kui juht sulgeb teisi aknaid, peab ta
kontrollima, et ükski reisija ei takistaks akna
sulgemist.
Juht peab kontrollima, et sõitjad avaks ja
sulgeks aknaid nii, nagu peab.
Akende avamise ja sulgemise ajal jälgige
hoolikalt lapsi.
Tahavaatepeeglid ja aknad

87
jumper_et_Chap04_Technologie-a-bord_ed01-2015

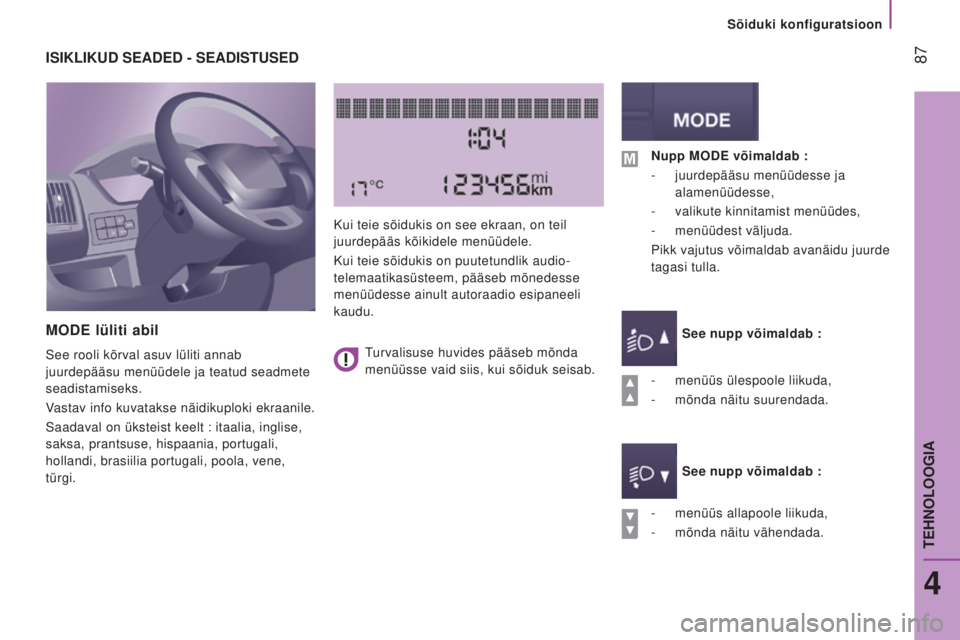

ISIKLIKUD SEADED - SEADISTUSED
MODE lüliti abil
See rooli kõrval asuv lüliti annab
juurdepääsu menüüdele ja teatud seadmete
seadistamiseks.
Vastav info kuvatakse näidikuploki ekraanile.
Saadaval on üksteist keelt : itaalia, inglise,
saksa, prantsuse, hispaania, portugali,
hollandi, brasiilia portugali, poola, vene,
türgi.Kui teie sõidukis on see ekraan, on teil
juurdepääs kõikidele menüüdele.
Kui teie sõidukis on puutetundlik audio-
telemaatikasüsteem, pääseb mõnedesse
menüüdesse ainult autoraadio esipaneeli
kaudu.
-
menüüs allapoole liikuda,
-


mõnda näitu vähendada.
Nupp MODE võimaldab :
-


juurdepääsu menüüdesse ja

alamenüüdesse,
-
valikute kinnitamist menüüdes,
-

menüüdest väljuda.
Pikk vajutus võimaldab avanäidu juurde

tagasi tulla.
See nupp võimaldab :
See nupp võimaldab :
-

menüüs ülespoole liikuda,
-


mõnda näitu suurendada.
T

urvalisuse huvides pääseb mõnda
menüüsse vaid siis, kui sõiduk seisab.
Sõiduki konfiguratsioon
4
TEHNOLOOGIA

88
jumper_et_Chap04_Technologie-a-bord_ed01-2015

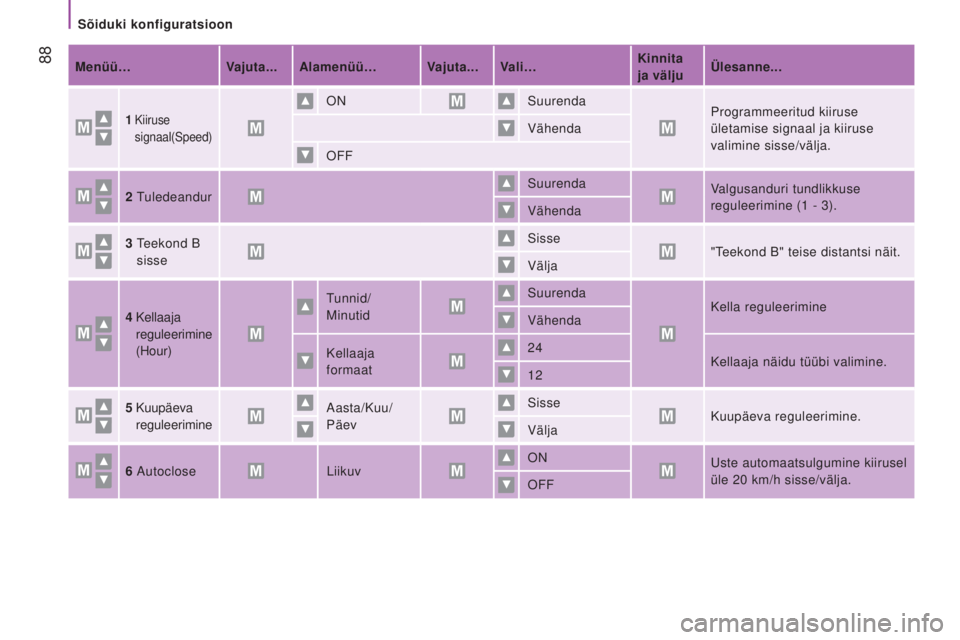

Menüü…Vajuta... Alamenüü… Vajuta... Vali… Kinnita
ja väljuÜlesanne...
1
Kiiruse
signaal(Speed)
ON Suurenda
Programmeeritud kiiruse
ületamise signaal ja kiiruse
valimine sisse/välja.
Vähenda
OFF
2

T

uledeandur Suurenda
Valgusanduri tundlikkuse
reguleerimine (1
- 3).
Vähenda
3

Teekond B
sisse Sisse
"Teekond B" teise distantsi näit.
Välja
4

Kellaaja
reguleerimine
(Hour) Tunnid/
Minutid
Suurenda
Kella reguleerimine
Vähenda
Kellaaja
formaat 24
Kellaaja näidu tüübi valimine.
12
5

Kuupäeva
reguleerimine Aasta/Kuu/
Päev Sisse
Kuupäeva reguleerimine.
Välja
6

Autoclose Liikuv ON
Uste automaatsulgumine kiirusel


üle 20
km/h sisse/välja.
OFF
Sõiduki konfiguratsioon
