CITROEN JUMPER 2016 Kasutusjuhend (in Estonian)
Manufacturer: CITROEN, Model Year: 2016, Model line: JUMPER, Model: CITROEN JUMPER 2016Pages: 308, PDF Size: 11.22 MB
Page 91 of 308
89
jumper_et_Chap04_Technologie-a-bord_ed01-2015

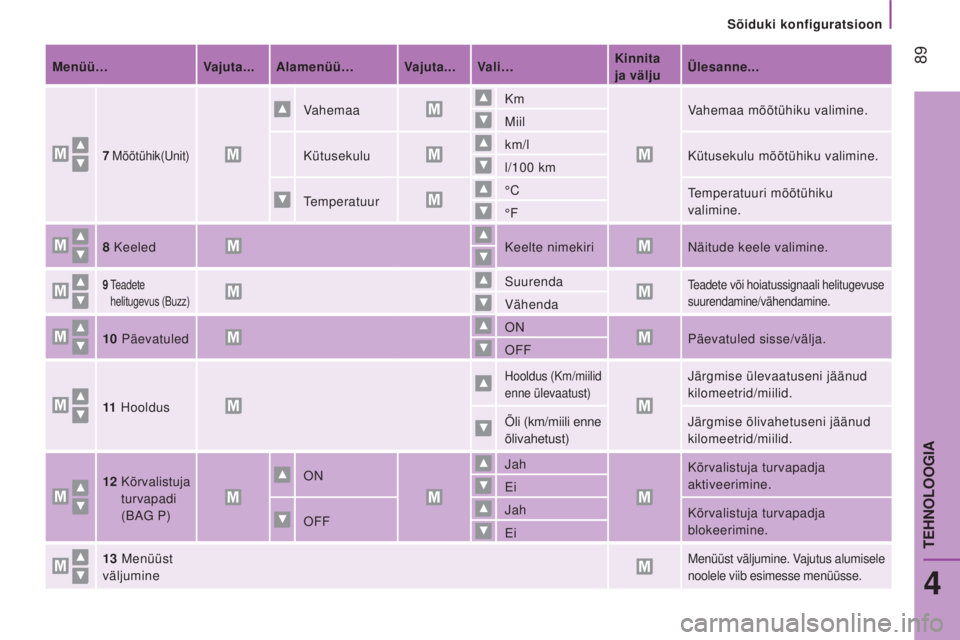

Menüü…Vajuta... Alamenüü… Vajuta... Vali… Kinnita
ja väljuÜlesanne...
7 Mõõtühik(Unit)
Vahemaa Km
Vahemaa mõõtühiku valimine.
Miil
Kütusekulu km/l
Kütusekulu mõõtühiku valimine.
l/100
km
Temperatuur °C
Temperatuuri mõõtühiku
valimine.
°F
8
Keeled Keelte nimekiriNäitude keele valimine.
9 Teadete
helitugevus (Buzz)SuurendaTeadete või hoiatussignaali helitugevuse
suurendamine/vähendamine.
Vähenda
10
Päevatuled ON
Päevatuled sisse/välja.
OFF
11
Hooldus
Hooldus (Km/miilid
enne ülevaatust)Järgmise ülevaatuseni jäänud
kilomeetrid/miilid.
Õli (km/miili enne
õlivahetust) Järgmise õlivahetuseni jäänud
kilomeetrid/miilid.
12
Kõrvalistuja
turvapadi
(BAG P) ON
Jah
Kõrvalistuja turvapadja
aktiveerimine.
Ei
OFF Jah
Kõrvalistuja turvapadja
blokeerimine.
Ei
13
Menüüst
väljumine
Menüüst väljumine. Vajutus alumisele
noolele viib esimesse menüüsse.
Sõiduki konfiguratsioon
4
TEHNOLOOGIA
Page 92 of 308
90
jumper_et_Chap04_Technologie-a-bord_ed01-2015

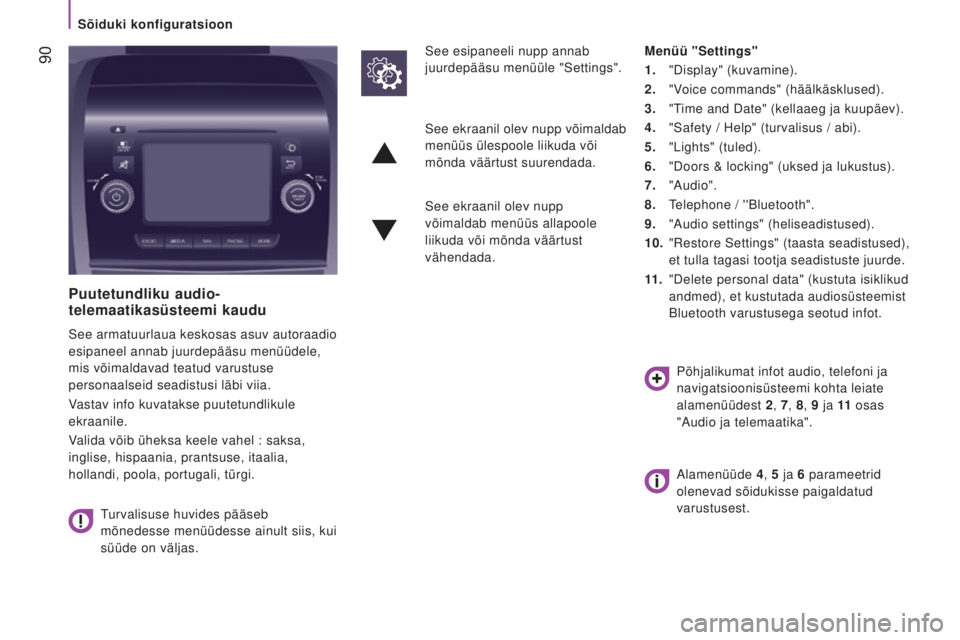

Puutetundliku audio-
telemaatikasüsteemi kaudu
See armatuurlaua keskosas asuv autoraadio
esipaneel annab juurdepääsu menüüdele,
mis võimaldavad teatud varustuse
personaalseid seadistusi läbi viia.
Vastav info kuvatakse puutetundlikule
ekraanile.
Valida võib üheksa keele vahel : saksa,
inglise, hispaania, prantsuse, itaalia,
hollandi, poola, portugali, türgi.Turvalisuse huvides pääseb
mõnedesse menüüdesse ainult siis, kui
süüde on väljas. See esipaneeli nupp annab
juurdepääsu menüüle "Settings".
Menüü "Settings"
1.
"Display" (kuvamine).
2.
"V
oice commands" (häälkäsklused).
3.
"T
ime and Date" (kellaaeg ja kuupäev).
4.
"Safety / Help" (turvalisus / abi).
5.
"Lights" (tuled).
6.
"Doors & locking" (uksed ja lukustus).
7.
"Audio".
8.
T
elephone / ''Bluetooth".
9.
"Audio settings" (heliseadistused).
10.
"Restore Settings" (taasta seadistused),
et tulla tagasi tootja seadistuste juurde.
11 .
"Delete personal data" (kustuta isiklikud
andmed), et kustutada audiosüsteemist
Bluetooth varustusega seotud infot.
See ekraanil olev nupp võimaldab
menüüs ülespoole liikuda või
mõnda väärtust suurendada.
See ekraanil olev nupp
võimaldab menüüs allapoole
liikuda või mõnda väärtust
vähendada.
Põhjalikumat infot audio, telefoni ja
navigatsioonisüsteemi kohta leiate
alamenüüdest 2, 7, 8, 9
ja 11 osas
"Audio ja telemaatika".
Alamenüüde 4, 5
ja 6
parameetrid
olenevad sõidukisse paigaldatud
varustusest.
Sõiduki konfiguratsioon
Page 93 of 308
91
jumper_et_Chap04_Technologie-a-bord_ed01-2015

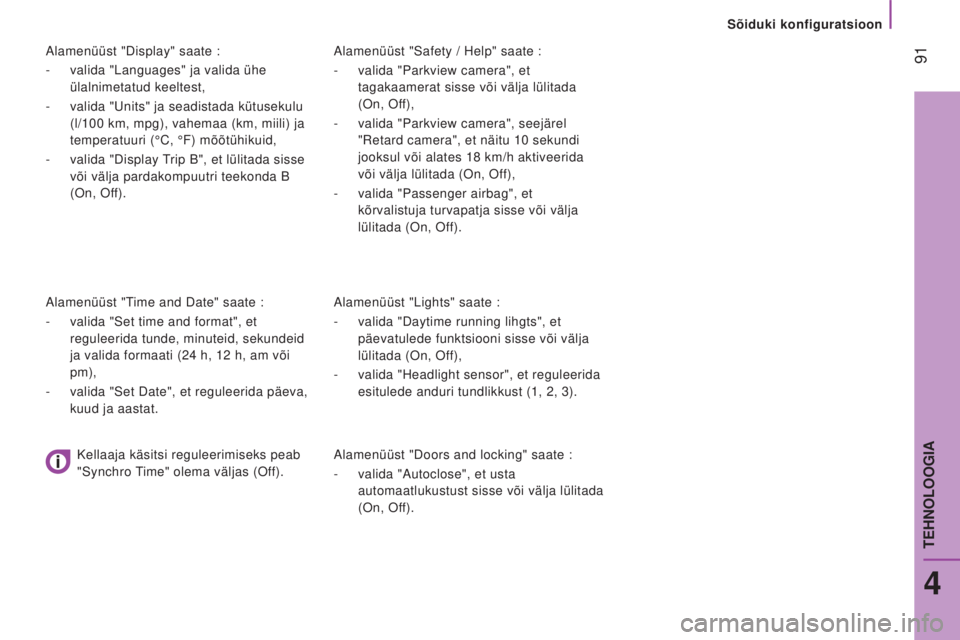

Alamenüüst "Safety / Help" saate :
-
valida "Parkview camera", et
tagakaamerat sisse või välja lülitada
(On, Off),
-
valida "Parkview camera", seejärel
"Retard camera", et näitu 10
sekundi
jooksul või alates 18
km/h aktiveerida
või välja lülitada (On, Off),
-
valida "Passenger airbag", et
kõrvalistuja turvapatja sisse või välja
lülitada (On, Off).
Alamenüüst "Lights" saate :
-
valida "Daytime running lihgts", et
päevatulede funktsiooni sisse või välja
lülitada (On, Off),
-
valida "Headlight sensor", et reguleerida
esitulede anduri tundlikkust (1, 2, 3).
Alamenüüst "Doors and locking" saate :
-
valida "Autoclose", et usta
automaatlukustust sisse või välja lülitada
(On, Off).
Alamenüüst "Display" saate :
-
valida "Languages" ja valida ühe
ülalnimetatud keeltest,
-
valida "Units" ja seadistada kütusekulu
(l/100
km, mpg), vahemaa (km, miili) ja
temperatuuri (°C, °F) mõõtühikuid,
-
valida "Display
Trip B", et lülitada sisse
või välja pardakompuutri teekonda B
(On, Off).
Alamenüüst "Time and Date" saate :
-
valida "Set time and format", et
reguleerida tunde, minuteid, sekundeid
ja valida formaati (24
h, 12
h, am või
pm),
-
valida "Set Date", et reguleerida päeva,
kuud ja aastat.
Kellaaja käsitsi reguleerimiseks peab
"Synchro Time" olema väljas (Off).
Sõiduki konfiguratsioon
4
TEHNOLOOGIA
Page 94 of 308
92
jumper_et_Chap04_Technologie-a-bord_ed01-2015

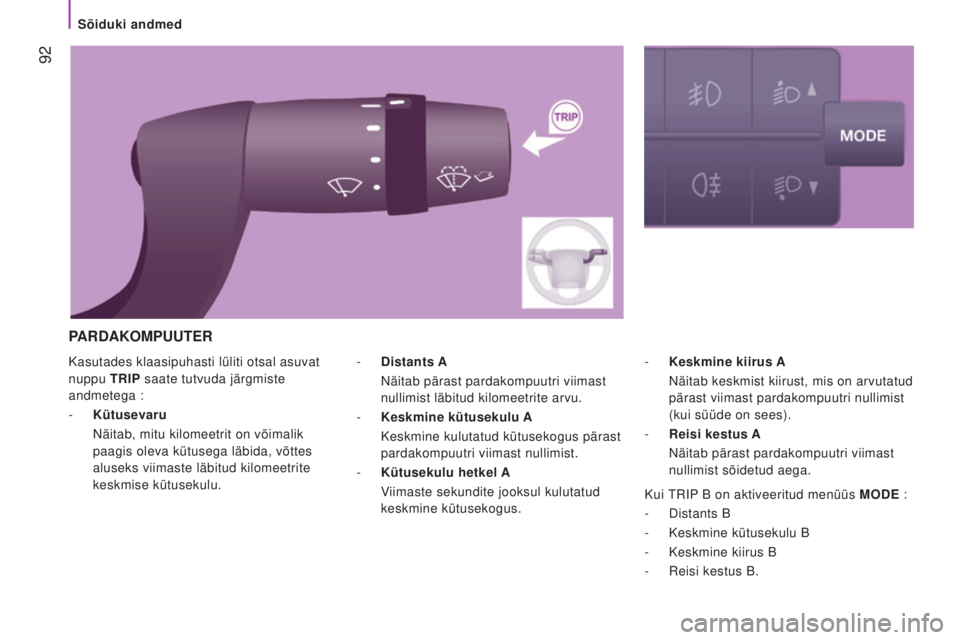

Kasutades klaasipuhasti lüliti otsal asuvat
nuppu TRIP saate tutvuda järgmiste
andmetega :
-
Kütusevaru
Näitab, mitu kilomeetrit on võimalik
paagis oleva kütusega läbida, võttes
aluseks viimaste läbitud kilomeetrite
keskmise kütusekulu. -
Keskmine kiirus A
Näitab keskmist kiirust, mis on arvutatud
pärast viimast pardakompuutri nullimist
(kui süüde on sees).
-
Reisi
kestus A
Näitab pärast pardakompuutri viimast
nullimist sõidetud aega.
-
Distants A
Näitab pärast pardakompuutri viimast
nullimist läbitud kilomeetrite arvu.
-
Keskmine
kütusekulu A
Keskmine kulutatud kütusekogus pärast
pardakompuutri viimast nullimist.
-
Kütusekulu
hetkel A
V
iimaste sekundite jooksul kulutatud
keskmine kütusekogus.
PARDAKOMPUUTER
Kui TRIP B on aktiveeritud menüüs MODE :
-
Distants B
-
Keskmine kütusekulu B
-
Keskmine kiirus B
-
Reisi kestus B.
Sõiduki andmed
Page 95 of 308
93
jumper_et_Chap04_Technologie-a-bord_ed01-2015

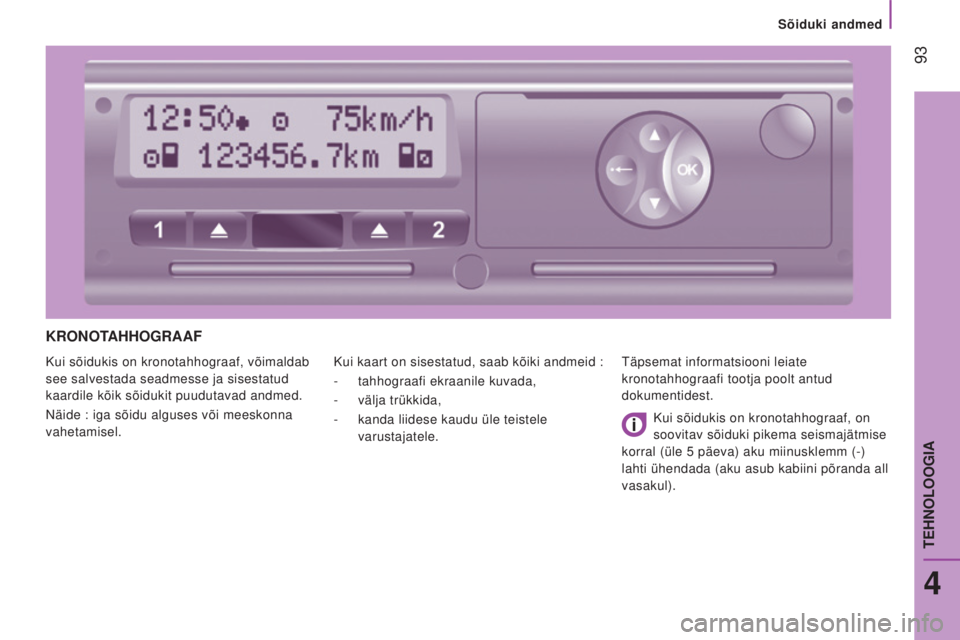

KRONOTAHHOGRAAf
Kui sõidukis on kronotahhograaf, võimaldab
see salvestada seadmesse ja sisestatud
kaardile kõik sõidukit puudutavad andmed.
Näide : iga sõidu alguses või meeskonna
vahetamisel.Kui kaart on sisestatud, saab kõiki andmeid :
-
tahhograafi ekraanile kuvada,
-
välja trükkida,
-
kanda liidese kaudu üle teistele
varustajatele. Täpsemat informatsiooni leiate
kronotahhograafi tootja poolt antud
dokumentidest.
Kui sõidukis on kronotahhograaf, on
soovitav sõiduki pikema seismajätmise
korral (üle 5
päeva) aku miinusklemm (-)
lahti ühendada (aku asub kabiini põranda all
vasakul).
4
TEHNOLOOGIA
Sõiduki andmed
Page 96 of 308
94
jumper_et_Chap04_Technologie-a-bord_ed01-2015
TAGURDAMISEL PARKIMISE ABISÜSTEEM HELIGA
Juhul, kui teie sõiduki varustusse kuulub
heliga parkimise abisüsteem, koosneb
see neljast tagumises kaitserauas asuvast
takistusandurist.
Andurid teevad kindlaks sõiduki taga asuva
takistuse : inimese, sõiduki, puu, barjääri.
Andur võib märgata teatud suuruses
takistusi manööverdamise alguses, aga
lõpus enam mitte : andurite vahel ja all
on "mustad piirkonnad". Näiteks : vaiad,
teetööde tähis või kõnniteeserv.
Tagurdamisel parkimise abisüsteem võib olla
seotud tagurduskaameraga.Sisselülitamine
Valige käigukangiga tagurpidikäik.
Takistusest annab teada helisignaal, mis
muutub takistuse lähenedes kiiremaks.
Kui sõiduki tagaosa ja takistuse vahe on alla
kolmekümne sentimeetri, muutub helisignaal
pidevaks.
Välja lülitamine
Võtke tagurpidikäik välja ja valige vabakäik.
Rike
Kui näidikul süttib vastav
märgutuli ja ekraanile ilmub
teade, pöörduge CITROËN
esindusse või kvalifitseeritud
töökotta.
Nõuanded
See süsteem ei vabasta juhti kohustusest
olla tähelepanelik.
Eriti tähelepanelik olge, kui tagurdate
lahtiste tagaustega.
Halva ilmaga või talvel kontrollige, et andurid
oleksid porist, jääst ja lumest puhtad.
Parkimisabi
Page 97 of 308
95
jumper_et_Chap04_Technologie-a-bord_ed01-2015

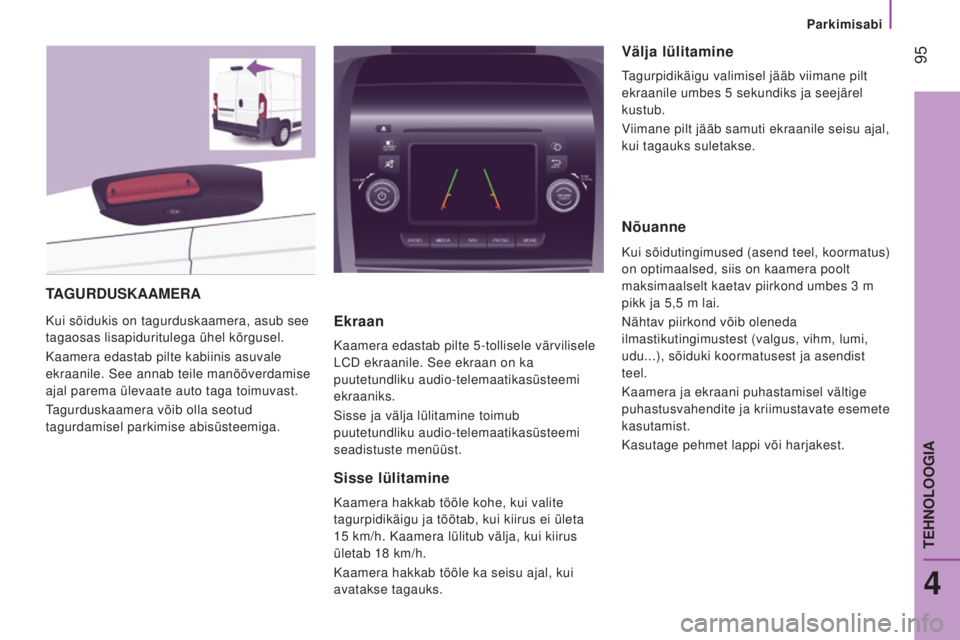

TAGURDUSKAAMERA
Kui sõidukis on tagurduskaamera, asub see
tagaosas lisapiduritulega ühel kõrgusel.
Kaamera edastab pilte kabiinis asuvale
ekraanile. See annab teile manööverdamise
ajal parema ülevaate auto taga toimuvast.
Tagurduskaamera võib olla seotud
tagurdamisel parkimise abisüsteemiga.Ekraan
Kaamera edastab pilte 5-tollisele värvilisele
LCD ekraanile. See ekraan on ka
puutetundliku audio-telemaatikasüsteemi
ekraaniks.
Sisse ja välja lülitamine toimub
puutetundliku audio-telemaatikasüsteemi
seadistuste menüüst.
Sisse lülitamine
Kaamera hakkab tööle kohe, kui valite
tagurpidikäigu ja töötab, kui kiirus ei ületa
15 km/h. Kaamera lülitub välja, kui kiirus
ületab 18
km/h.
Kaamera hakkab tööle ka seisu ajal, kui
avatakse tagauks.
Välja lülitamine
Tagurpidikäigu valimisel jääb viimane pilt
ekraanile umbes 5 sekundiks ja seejärel
kustub.
Viimane pilt jääb samuti ekraanile seisu ajal,
kui tagauks suletakse.
Nõuanne
Kui sõidutingimused (asend teel, koormatus)
on optimaalsed, siis on kaamera poolt
maksimaalselt kaetav piirkond umbes 3
m
pikk ja 5,5
m lai.
Nähtav piirkond võib oleneda
ilmastikutingimustest (valgus, vihm, lumi,
udu...), sõiduki koormatusest ja asendist
teel.
Kaamera ja ekraani puhastamisel vältige
puhastusvahendite ja kriimustavate esemete
kasutamist.
Kasutage pehmet lappi või harjakest.
Parkimisabi
4
TEHNOLOOGIA
Page 98 of 308
96
jumper_et_Chap04_Technologie-a-bord_ed01-2015

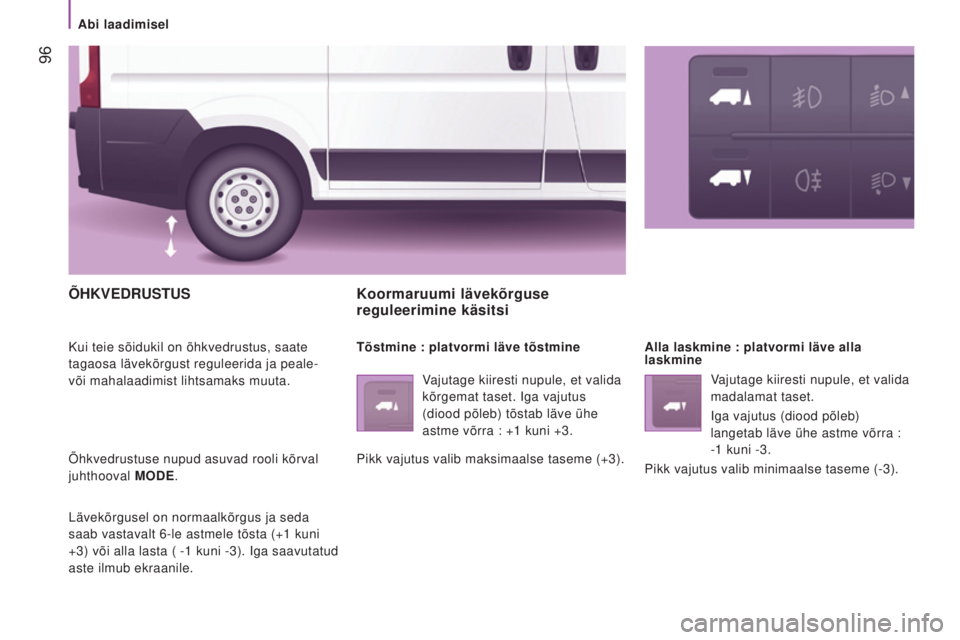

ÕHKVEDRUSTUS
Kui teie sõidukil on õhkvedrustus, saate
tagaosa lävekõrgust reguleerida ja peale-
või mahalaadimist lihtsamaks muuta.
Õhkvedrustuse nupud asuvad rooli kõrval
juhthooval MODE.
Lävekõrgusel on normaalkõrgus ja seda
saab vastavalt 6-le astmele tõsta (+1
kuni
+3) või alla lasta ( -1
kuni
-3). Iga saavutatud
aste ilmub ekraanile.
Koormaruumi lävekõrguse
reguleerimine käsitsi
Tõstmine : platvormi läve tõstmine Alla laskmine : platvormi läve alla laskmine
Vajutage kiiresti nupule, et valida
kõrgemat taset. Iga vajutus
(diood põleb) tõstab läve ühe
astme võrra : +1
kuni +3.
Pikk vajutus valib maksimaalse taseme (+3). Vajutage kiiresti nupule, et valida
madalamat taset.
Iga vajutus (diood põleb)
langetab läve ühe astme võrra :
-1
kuni -3.
Pikk vajutus valib minimaalse taseme (-3).
Abi laadimisel

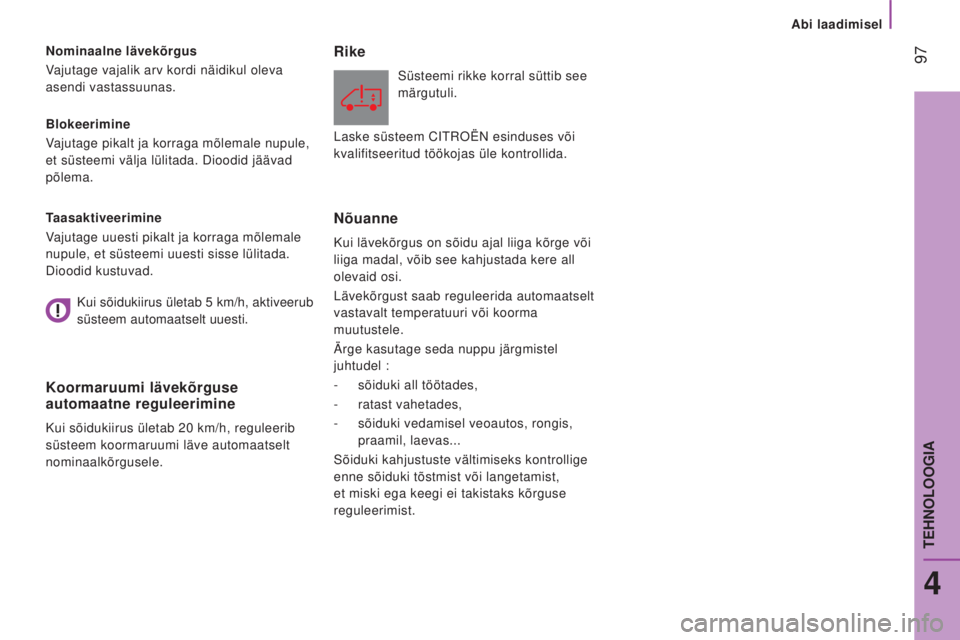

Page 99 of 308
97
jumper_et_Chap04_Technologie-a-bord_ed01-2015
Blokeerimine
Vajutage pikalt ja korraga mõlemale nupule,
et süsteemi välja lülitada. Dioodid jäävad
põlema. Nominaalne lävekõrgus
Vajutage vajalik arv kordi näidikul oleva
asendi vastassuunas.
Taasaktiveerimine
Vajutage uuesti pikalt ja korraga mõlemale
nupule, et süsteemi uuesti sisse lülitada.
Dioodid kustuvad.
Koormaruumi lävekõrguse
automaatne reguleerimine
Kui sõidukiirus ületab 20 km/h, reguleerib
süsteem koormaruumi läve automaatselt
nominaalkõrgusele.
Rike
Süsteemi rikke korral süttib see
märgutuli.
Nõuanne
Kui lävekõrgus on sõidu ajal liiga kõrge või
liiga madal, võib see kahjustada kere all
olevaid osi.
Lävekõrgust saab reguleerida automaatselt
vastavalt temperatuuri või koorma
muutustele.
Ärge kasutage seda nuppu järgmistel
juhtudel :
-
sõiduki all töötades,
-
ratast vahetades,
-
sõiduki vedamisel veoautos, rongis,
praamil, laevas...
Sõiduki kahjustuste vältimiseks kontrollige
enne sõiduki tõstmist või langetamist,
et miski ega keegi ei takistaks kõrguse
reguleerimist.
Kui sõidukiirus ületab 5
km/h, aktiveerub
süsteem automaatselt uuesti. Laske süsteem CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Abi laadimisel
4
TEHNOLOOGIA
Page 100 of 308
98
jumper_et_Chap05_Securite_ed01-2015

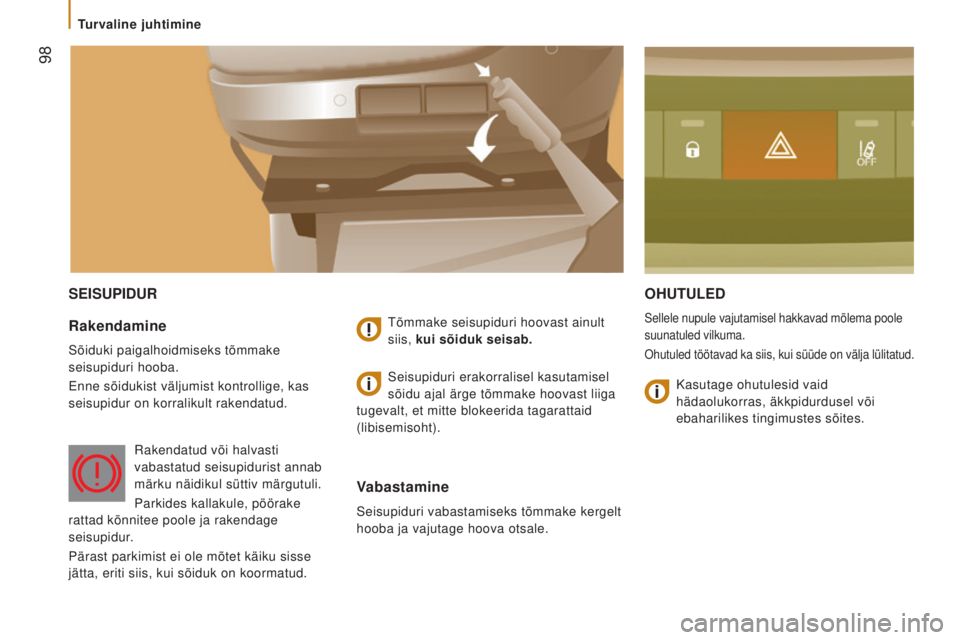

SEISUPIDUROHUTULED
Sellele nupule vajutamisel hakkavad mõlema poole
suunatuled vilkuma.
Ohutuled töötavad ka siis, kui süüde on välja lülitatu\
d.Rakendamine
Sõiduki paigalhoidmiseks tõmmake
seisupiduri hooba.
Enne sõidukist väljumist kontrollige, kas
seisupidur on korralikult rakendatud.Tõmmake seisupiduri hoovast ainult
siis,
kui sõiduk seisab.
Vabastamine
Seisupiduri vabastamiseks tõmmake kergelt
hooba ja vajutage hoova otsale. Seisupiduri erakorralisel kasutamisel
sõidu ajal ärge tõmmake hoovast liiga
tugevalt, et mitte blokeerida tagarattaid
(libisemisoht).
Rakendatud või halvasti
vabastatud seisupidurist annab
märku näidikul süttiv märgutuli.
Parkides kallakule, pöörake
rattad kõnnitee poole ja rakendage
seisupidur.
Pärast parkimist ei ole mõtet käiku sisse
jätta, eriti siis, kui sõiduk on koormatud. Kasutage ohutulesid vaid
hädaolukorras, äkkpidurdusel või
ebaharilikes tingimustes sõites.
Turvaline juhtimine
