CITROEN JUMPER 2016 Upute Za Rukovanje (in Croatian)

89
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

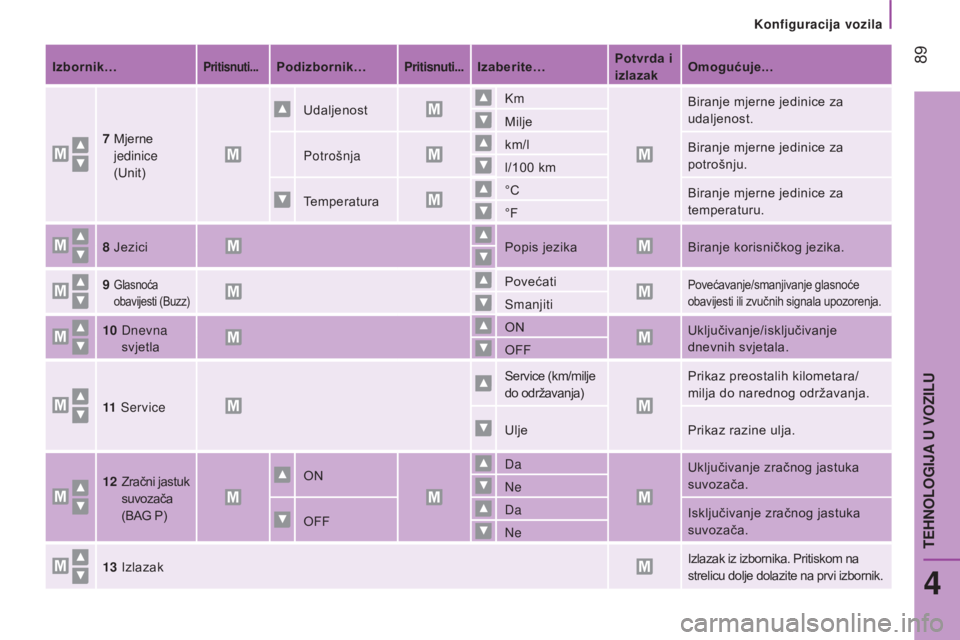

Izbornik…Pritisnuti...Podizbornik…Pritisnuti...Izaberite…Potvrda i
izlazakOmogućuje...
7

Mjerne
jedinice
(Unit) Udaljenost
Km
Biranje mjerne jedinice za


udaljenost.
Milje
Potrošnja km/l
Biranje mjerne jedinice za
potrošnju.
l/100
km
Temperatura °C
Biranje mjerne jedinice za
temperaturu.
°F
8

Jezici Popis jezikaBiranje korisničkog jezika.
9


Glasnoća
obavijesti (Buzz)PovećatiPovećavanje/smanjivanje glasnoće
obavijesti ili zvučnih signala upozorenja.
Smanjiti
10

Dnevna
svjetla ON
Uključivanje/isključivanje
dnevnih svjetala.
OFF
11
Service Service (km/milje


do održavanja) Prikaz preostalih kilometara/
milja do narednog održavanja.
Ulje Prikaz razine ulja.
12

Zračni jastuk


suvozača
(BAG P) ON
Da
Uključivanje zračnog jastuka
suvozača.
Ne
OFF Da
Isključivanje zračnog jastuka
suvozača.
Ne
13

Izlazak Izlazak iz izbornika. Pritiskom na


strelicu dolje dolazite na prvi izbornik.
Konfiguracija vozila
4
TEHNoLoGIJA U voZILU

90
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

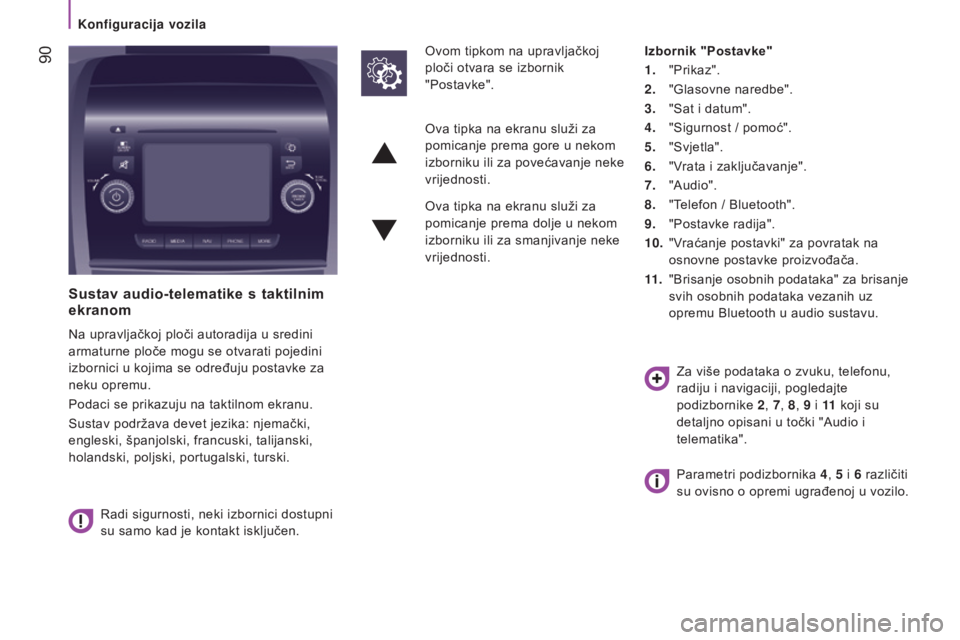

Sustav audio-telematike s taktilnim
ekranom
Na upravljačkoj ploči autoradija u sredini
armaturne ploče mogu se otvarati pojedini
izbornici u kojima se određuju postavke za
neku opremu.
Podaci se prikazuju na taktilnom ekranu.
Sustav podržava devet jezika: njemački,
engleski, španjolski, francuski, talijanski,
holandski, poljski, portugalski, turski.Radi sigurnosti, neki izbornici dostupni
su samo kad je kontakt isključen. Ovom tipkom na upravljačkoj
ploči otvara se izbornik
"Postavke".
Izbornik "Postavke"
1.
"Prikaz".
2.

"Glasovne naredbe".
3.

"Sat i datum".
4.

"Sigurnost / pomoć".
5.

"Svjetla".
6.

"V
rata i zaključavanje".
7.
"Audio".
8.

"T
elefon / Bluetooth".
9.
"Postavke radija".
10.

"V
raćanje postavki" za povratak na
osnovne postavke proizvođača.
11 .
"Brisanje osobnih podataka" za brisanje

svih osobnih podataka vezanih uz
opremu Bluetooth u audio sustavu.
Ova tipka na ekranu služi za
pomicanje prema gore u nekom
izborniku ili za povećavanje neke
vrijednosti.
Ova tipka na ekranu služi za
pomicanje prema dolje u nekom
izborniku ili za smanjivanje neke
vrijednosti.
Za više podataka o zvuku, telefonu,
radiju i navigaciji, pogledajte
podizbornike 2, 7, 8, 9

i 11 koji su


detaljno opisani u točki "Audio i
telematika".
Parametri podizbornika 4 , 5

i 6


različiti

su ovisno o opremi ugrađenoj u vozilo.
Konfiguracija vozila

91
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

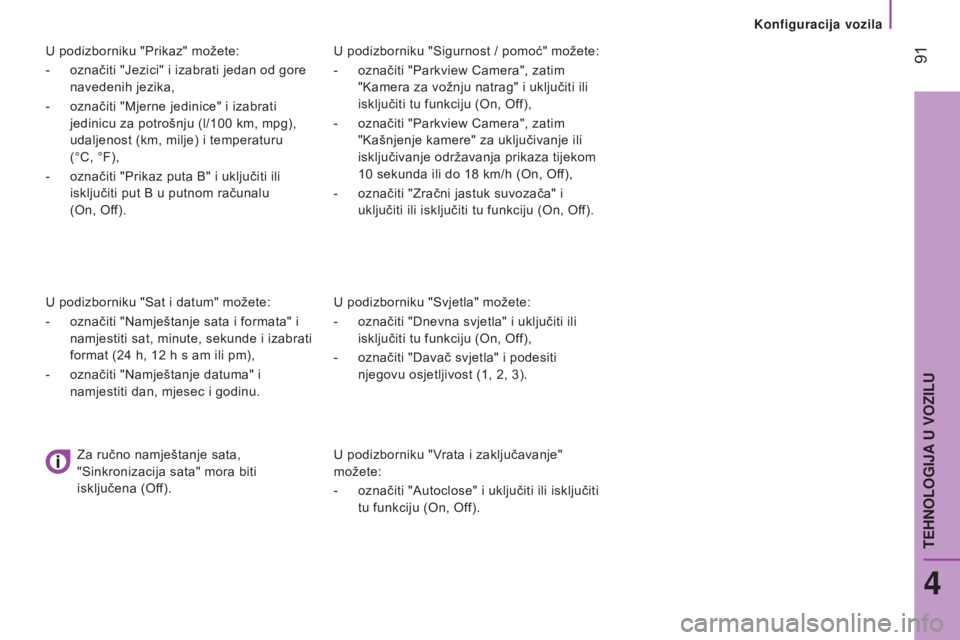

U podizborniku "Sigurnost / pomoć" možete:
-
označiti "Parkview Camera", zatim

"Kamera za vožnju natrag" i uključiti ili
isključiti tu funkciju (On, Off),
-

označiti "Parkview Camera", zatim

"Kašnjenje kamere" za uključivanje ili
isključivanje održavanja prikaza tijekom
10
sekunda ili do 18 km/h (On, Off),
-

označiti "Zračni jastuk suvozača" i

uključiti ili isključiti tu funkciju (On, Off).
U podizborniku "Svjetla" možete:
-

označiti "Dnevna svjetla" i uključiti ili

isključiti tu funkciju (On, Off),
-

označiti "Davač svjetla" i podesiti

njegovu osjetljivost (1, 2, 3).
U podizborniku "Vrata i zaključavanje"
možete:
-

označiti "Autoclose" i uključiti ili isključiti

tu funkciju (On, Off).
U podizborniku "Prikaz" možete:
-

označiti "Jezici" i izabrati jedan od gore


navedenih jezika,
-

označiti "Mjerne jedinice" i izabrati


jedinicu za potrošnju (l/100

km, mpg),
udaljenost (km, milje) i temperaturu
(°C, °F),
-

označiti "Prikaz puta B" i uključiti ili


isključiti put B u putnom računalu
(On, Off).
U podizborniku "Sat i datum" možete:
-

označiti "Namještanje sata i formata" i


namjestiti sat, minute, sekunde i izabrati
format (24

h, 12

h s am ili pm),
-

označiti "Namještanje datuma" i


namjestiti dan, mjesec i godinu.
Za ručno namještanje sata,
"Sinkronizacija sata" mora biti
isključena (Off).
Konfiguracija vozila
4
TEHNOLOGIJA U VOZILU

92
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

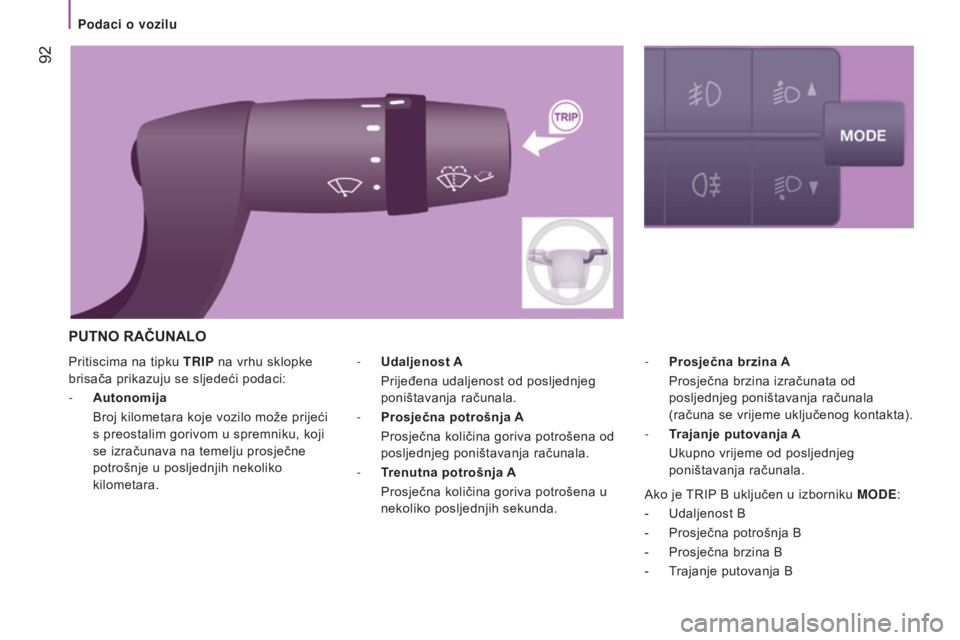

Pritiscima na tipku TRIP na vrhu sklopke
brisača prikazuju se sljedeći podaci:
-
Autonomija
Broj kilometara koje vozilo može prijeći


s preostalim gorivom u spremniku, koji
se izračunava na temelju prosječne
potrošnje u posljednjih nekoliko
kilometara. -
Prosječna brzina A

Prosječna brzina izračunata od


posljednjeg poništavanja računala
(računa se vrijeme uključenog kontakta).
-

T
rajanje putovanja A
Ukupno vrijeme od posljednjeg


poništavanja računala.
-
Udaljenost A

Prijeđena udaljenost od posljednjeg


poništavanja računala.
-

Prosječna potrošnja
A
Prosječna količina goriva potrošena od


posljednjeg poništavanja računala.
-

T
renutna potrošnja A
Prosječna količina goriva potrošena u


nekoliko posljednjih sekunda.
PUTNO RAČUNAlO
Ako je TRIP B uključen u izborniku ModE:
-
Udaljenost B
-


Prosječna potrošnja B
-


Prosječna brzina B
-


T
rajanje putovanja B
Podaci o vozilu

93
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

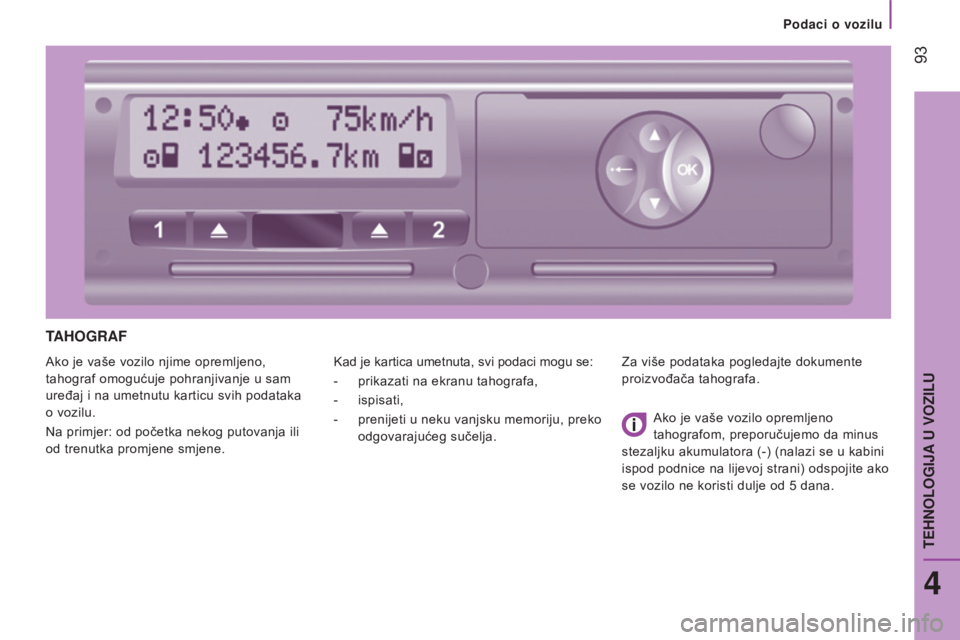

TAHoGRAF
Ako je vaše vozilo njime opremljeno,
tahograf omogućuje pohranjivanje u sam
uređaj i na umetnutu karticu svih podataka
o vozilu.
Na primjer: od početka nekog putovanja ili
od trenutka promjene smjene.Kad je kartica umetnuta, svi podaci mogu se:
-

prikazati na ekranu tahografa,
-


ispisati,
-


prenijeti u neku vanjsku memoriju, preko

odgovarajućeg sučelja. Za više podataka pogledajte dokumente
proizvođača tahografa.
Ako je vaše vozilo opremljeno
tahografom, preporučujemo da minus
stezaljku akumulatora (-) (nalazi se u kabini
ispod podnice na lijevoj strani) odspojite ako
se vozilo ne koristi dulje od 5
dana.
4
TEHNoLoGIJA U voZILU
Podaci o vozilu

94
jumper_hr_Chap04_Technologie-a-bord_ed01-2015
ZVUČNA POMOĆ PRI PARKIRANJU STRA g A
Ako je vaše vozilo opremljeno tim sustavom,
u stražnji branik ugrađena su četiri davača
blizine prepreke.
Oni otkrivaju sve prepreke iza vozila: osobu,
vozilo, drvo, ogradu...
Međutim, niski ili tanki predmeti mogu biti
otkriveni samo na početku manevriranja, ali
ne i kad im se vozilo sasvim približi, ako se
nađu u nepokrivenom području između ili
ispod davača. Na primjer: kolčić, gradilišna
oznaka, rubni kamen.
Pomoć pri parkiranju straga može biti
povezana s kamerom za vožnju natrag.Uključivanje
Uključite stupanj prijenosa za vožnju natrag.
Prepreke se dojavljuju zvučnim signalima,
koji postaju to učestaliji što je vozilo bliže
prepreci.
Kad udaljenost između vozila i prepreke
postane manja od oko trideset centimetara,
zvučni signal postaje neprekinut.
Isključivanje
Premjestite ručicu mjenjača u neutralan
položaj.
Neispravnost u radu
Ako se na ploči s instrumentima
upali ova žaruljica, uz poruku
na ekranu, obratite se mreži
CITROËN ili nekoj stručnoj
radionici.
Praktični savjeti
Taj sustav nikako ne može nadomjestiti
oprez vozača.
Budite još oprezniji u vožnji natrag uz
otvorena stražnja vrata.
Po lošem vremenu ili u zimskom razdoblju
provjerite da davači nisu prekriveni blatom,
ledom ili snijegom.
Pomoć pri parkiranju

95
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

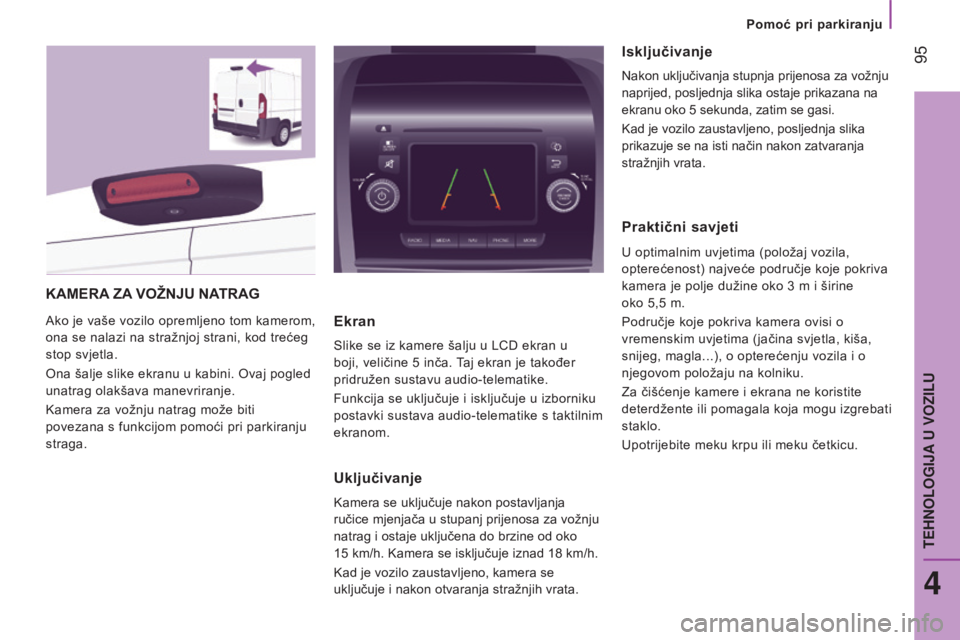

KAMERA ZA VOŽNJU NATRA g
Ako je vaše vozilo opremljeno tom kamerom,
ona se nalazi na stražnjoj strani, kod trećeg
stop svjetla.
Ona šalje slike ekranu u kabini. Ovaj pogled
unatrag olakšava manevriranje.
Kamera za vožnju natrag može biti
povezana s funkcijom pomoći pri parkiranju
straga.Ekran
Slike se iz kamere šalju u LCD ekran u
boji, veličine 5
inča. Taj ekran je također
pridružen sustavu audio-telematike.
Funkcija se uključuje i isključuje u izborniku
postavki sustava audio-telematike s taktilnim
ekranom.
Uključivanje
Kamera se uključuje nakon postavljanja
ručice mjenjača u stupanj prijenosa za vožnju
natrag i ostaje uključena do brzine od oko
15
km/h. Kamera se isključuje iznad 18 km/h.
Kad je vozilo zaustavljeno, kamera se
uključuje i nakon otvaranja stražnjih vrata.
Isključivanje
Nakon uključivanja stupnja prijenosa za vožnju
naprijed, posljednja slika ostaje prikazana na
ekranu oko 5
sekunda, zatim se gasi.
Kad je vozilo zaustavljeno, posljednja slika
prikazuje se na isti način nakon zatvaranja
stražnjih vrata.
Praktični savjeti
U optimalnim uvjetima (položaj vozila,
opterećenost) najveće područje koje pokriva
kamera je polje dužine oko 3
m i širine
oko 5,5
m.
Područje koje pokriva kamera ovisi o
vremenskim uvjetima (jačina svjetla, kiša,
snijeg, magla...), o opterećenju vozila i o
njegovom položaju na kolniku.
Za čišćenje kamere i ekrana ne koristite
deterdžente ili pomagala koja mogu izgrebati
staklo.
Upotrijebite meku krpu ili meku četkicu.
Pomoć pri parkiranju
4
TEHNOLOGIJA U VOZILU

96
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

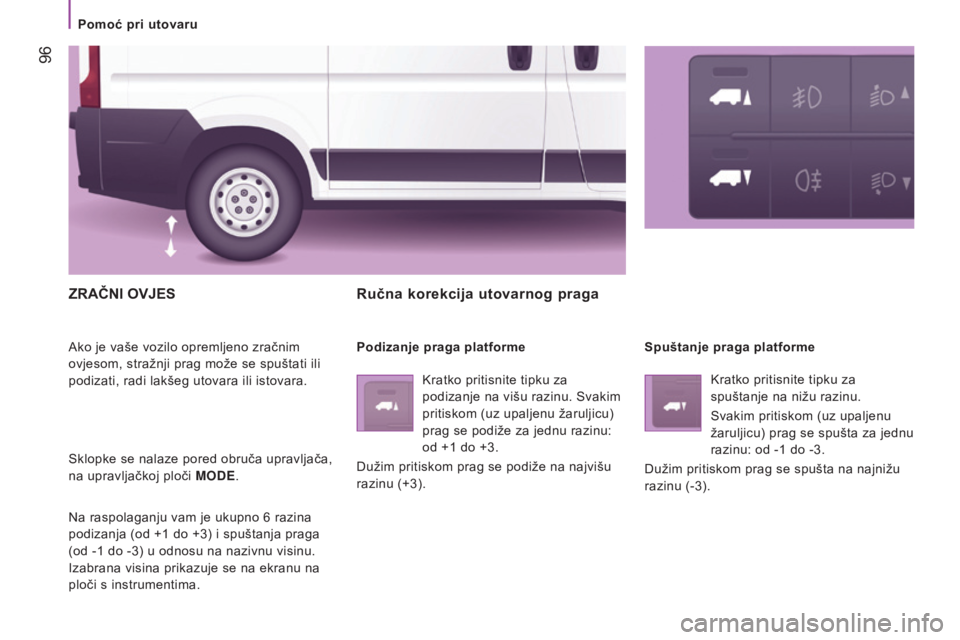

ZRAČNI OVJES
Ako je vaše vozilo opremljeno zračnim
ovjesom, stražnji prag može se spuštati ili
podizati, radi lakšeg utovara ili istovara.
Sklopke se nalaze pored obruča upravljača,
na upravljačkoj ploči Mod E.
Na raspolaganju vam je ukupno 6
razina
podizanja (od +1
do +3) i spuštanja praga
(od -1
do -3) u odnosu na nazivnu visinu.
Izabrana visina prikazuje se na ekranu na
ploči s instrumentima.
Ručna korekcija utovarnog praga
Podizanje praga platforme Spuštanje praga platforme
Kratko pritisnite tipku za
podizanje na višu razinu. Svakim
pritiskom (uz upaljenu žaruljicu)
prag se podiže za jednu razinu:
od +1
do +3.
Dužim pritiskom prag se podiže na najvišu
razinu (+3). Kratko pritisnite tipku za
spuštanje na nižu razinu.
Svakim pritiskom (uz upaljenu
žaruljicu) prag se spušta za jednu
razinu: od -1
do -3.
Dužim pritiskom prag se spušta na najnižu
razinu (-3).
Pomoć pri utovaru

97
jumper_hr_Chap04_Technologie-a-bord_ed01-2015

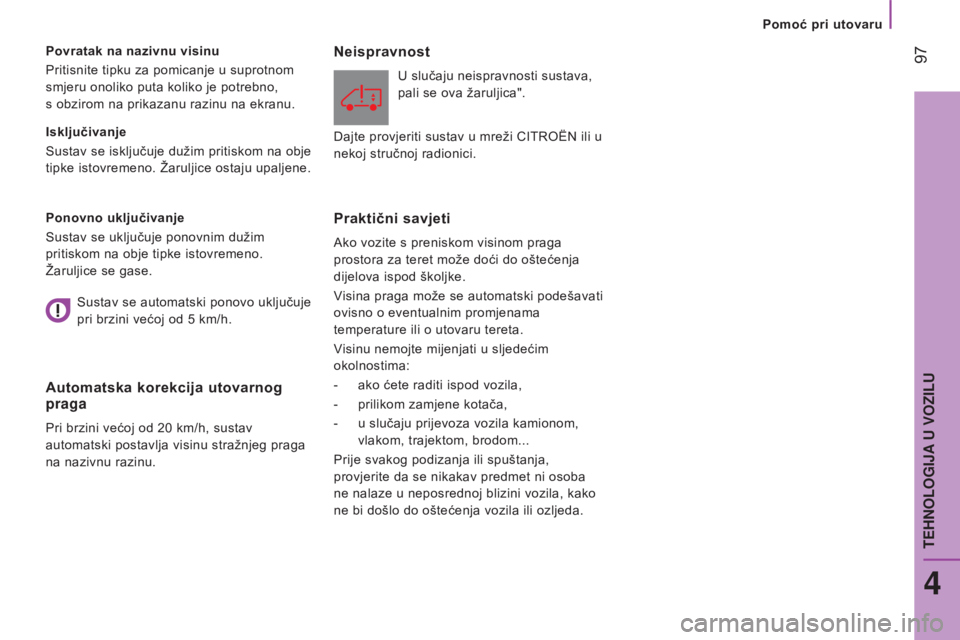

Isključivanje
Sustav se isključuje dužim pritiskom na obje
tipke istovremeno. Žaruljice ostaju upaljene. Povratak na nazivnu visinu
Pritisnite tipku za pomicanje u suprotnom
smjeru onoliko puta koliko je potrebno,
s obzirom na prikazanu razinu na ekranu.
Ponovno uključivanje
Sustav se uključuje ponovnim dužim
pritiskom na obje tipke istovremeno.
Žaruljice se gase.
Automatska korekcija utovarnog
praga
Pri brzini većoj od 20 km/h, sustav
automatski postavlja visinu stražnjeg praga
na nazivnu razinu.
Neispravnost
U slučaju neispravnosti sustava,
pali se ova žaruljica".
Praktični savjeti
Ako vozite s preniskom visinom praga
prostora za teret može doći do oštećenja
dijelova ispod školjke.
Visina praga može se automatski podešavati
ovisno o eventualnim promjenama
temperature ili o utovaru tereta.
Visinu nemojte mijenjati u sljedećim
okolnostima:
-

ako ćete raditi ispod vozila,
-


prilikom zamjene kotača,
-


u slučaju prijevoza vozila kamionom,

vlakom, trajektom, brodom...
Prije svakog podizanja ili spuštanja,
provjerite da se nikakav predmet ni osoba
ne nalaze u neposrednoj blizini vozila, kako
ne bi došlo do oštećenja vozila ili ozljeda.
Sustav se automatski ponovo uključuje
pri brzini većoj od 5

km/h. Dajte provjeriti sustav u mreži CITROËN ili u
nekoj stručnoj radionici.
Pomoć pri utovaru
4
TEHNOLOGIJA U VOZILU

98
jumper_hr_Chap05_Securite_ed01-2015

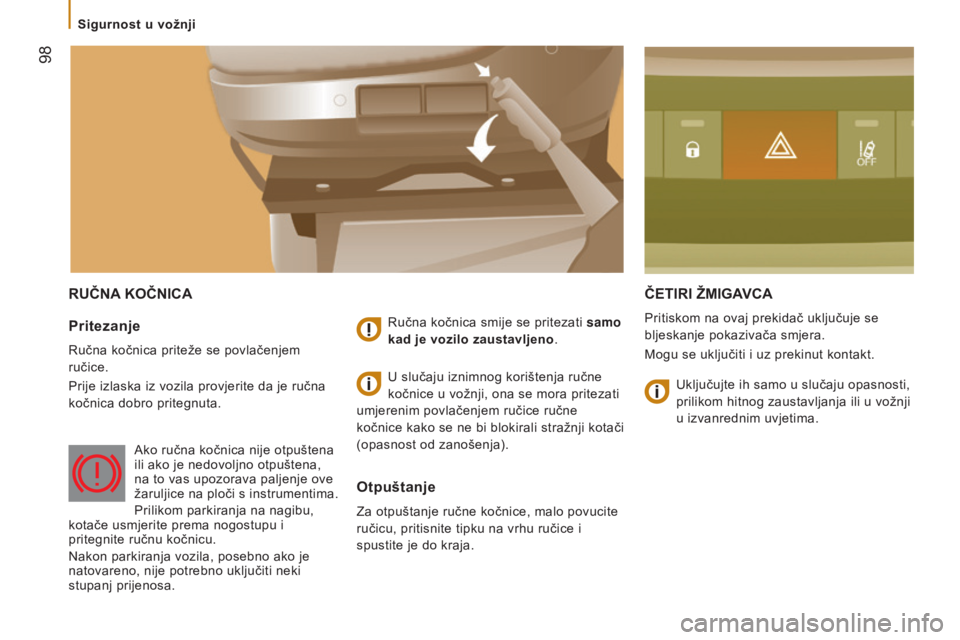

RUČNA KOČNICAČ ETIRI ŽMI g AVCA
Pritiskom na ovaj prekidač uključuje se
bljeskanje pokazivača smjera.
Mogu se uključiti i uz prekinut kontakt.Pritezanje
Ručna kočnica priteže se povlačenjem
ručice.
Prije izlaska iz vozila provjerite da je ručna
kočnica dobro pritegnuta.Ručna kočnica smije se pritezati samo
kad je vozilo zaustavljeno.
Otpuštanje
Za otpuštanje ručne kočnice, malo povucite
ručicu, pritisnite tipku na vrhu ručice i
spustite je do kraja.U slučaju iznimnog korištenja ručne
kočnice u vožnji, ona se mora pritezati
umjerenim povlačenjem ručice ručne
kočnice kako se ne bi blokirali stražnji kotači
(opasnost od zanošenja).
Ako ručna kočnica nije otpuštena
ili ako je nedovoljno otpuštena,
na to vas upozorava paljenje ove
žaruljice na ploči s instrumentima.
Prilikom parkiranja na nagibu,
kotače usmjerite prema nogostupu i
pritegnite ručnu kočnicu.
Nakon parkiranja vozila, posebno ako je
natovareno, nije potrebno uključiti neki
stupanj prijenosa. Uključujte ih samo u slučaju opasnosti,
prilikom hitnog zaustavljanja ili u vožnji
u izvanrednim uvjetima.
Sigurnost u vožnji
