CITROEN JUMPER 2017 Eksploatavimo vadovas (in Lithuanian)

69
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

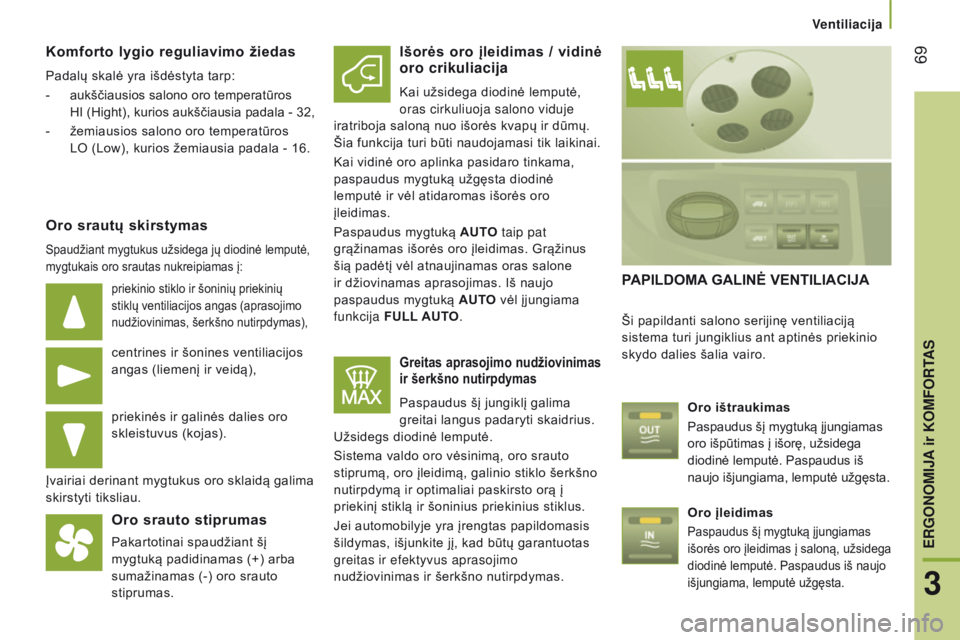

Komforto lygio reguliavimo žiedas
Padalų skalė yra išdėstyta tarp:
-
aukščiausios salono oro temperatūros

HI
(Hight), kurios aukščiausia padala - 32,
-

žemiausios salono oro temperatūros

LO (Low), kurios žemiausia padala - 16.
oro srautų skirstymas
Spaudžiant mygtukus užsidega jų diodinė lemputė,
mygtukais oro srautas nukreipiamas į:
priekinio stiklo ir šoninių priekinių
stiklų ventiliacijos angas (aprasojimo
nudžiovinimas, šerkšno nutirpdymas),
centrines ir šonines ventiliacijos
angas (liemenį ir veidą),
priekinės ir galinės dalies oro
skleistuvus (kojas).
Įvairiai derinant mygtukus oro sklaidą galima
skirstyti tiksliau.
oro srauto stiprumas
Pakartotinai spaudžiant šį
mygtuką padidinamas (+) arba
sumažinamas (-) oro srauto
stiprumas.
išorės oro įleidimas / vidinė
oro crikuliacija
Kai užsidega diodinė lemputė,
oras cirkuliuoja salono viduje
iratriboja saloną nuo išorės kvapų ir dūmų.
Šia funkcija turi būti naudojamasi tik laikinai.
Kai vidinė oro aplinka pasidaro tinkama,
paspaudus mygtuką užgęsta diodinė
lemputė ir vėl atidaromas išorės oro
įleidimas.
Paspaudus mygtuką
a UT
o
taip pat
grąžinamas išorės oro įleidimas. Grąžinus
šią padėtį vėl atnaujinamas oras salone
ir džiovinamas aprasojimas. Iš naujo
paspaudus mygtuką
a UT
o
vėl įjungiama
funkcija
f

ULL
a
UT
o
.
Greitas aprasojimo nudžiovinimas
ir šerkšno nutirpdymas
Paspaudus šį jungiklį galima
greitai langus padaryti skaidrius.
Užsidegs diodinė lemputė.
Sistema valdo oro vėsinimą, oro srauto
stiprumą, oro įleidimą, galinio stiklo šerkšno
nutirpdymą ir optimaliai paskirsto orą į
priekinį stiklą ir šoninius priekinius stiklus.
Jei automobilyje yra įrengtas papildomasis
šildymas, išjunkite jį, kad būtų garantuotas
greitas ir efektyvus aprasojimo
nudžiovinimas ir šerkšno nutirpdymas.
PaPiLdoma GaLinĖ VEnTiLiacija
Ši papildanti salono serijinę ventiliaciją
sistema turi jungiklius ant aptinės priekinio
skydo dalies šalia vairo.
o

ro ištraukimas
Paspaudus šį mygtuką įjungiamas
oro išpūtimas į išorę, užsidega
diodinė lemputė. Paspaudus iš
naujo išjungiama, lemputė užgęsta.
o

ro įleidimas
Paspaudus šį mygtuką įjungiamas
išorės oro įleidimas į saloną, užsidega
diodinė lemputė. Paspaudus iš naujo
išjungiama, lemputė užgęsta.
Ventiliacija
3
ERGONOMIJA ir KOMFORTAS

70
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

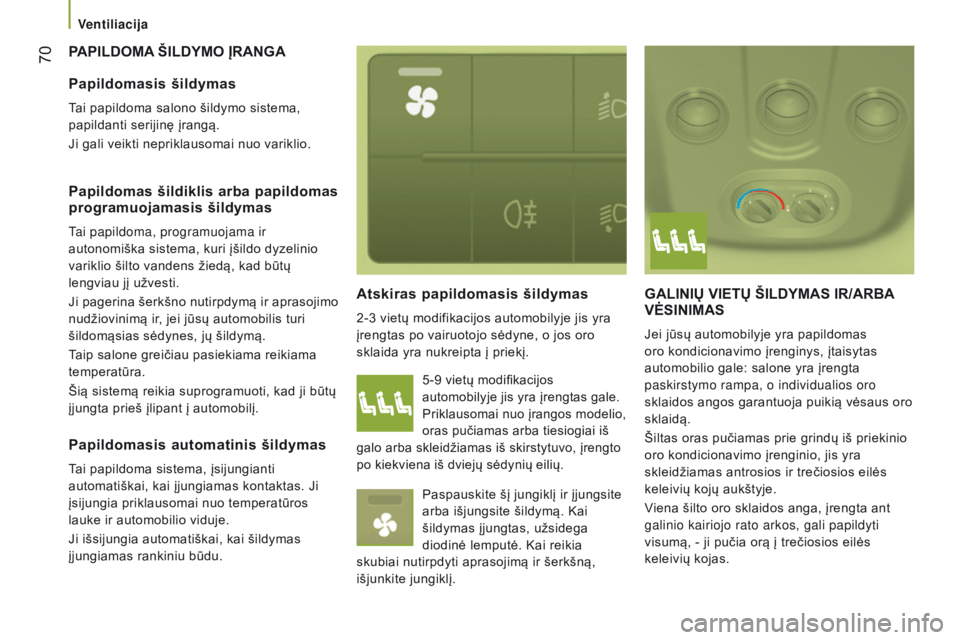

PaPiLdoma šiLdYmo ĮranGa
a
tskiras papildomasis šildymas
2-3 vietų modifikacijos automobilyje jis yra
įrengtas po vairuotojo sėdyne, o jos oro
sklaida yra nukreipta į priekį.
GaLinių ViETų šiLdYmas ir/arBa VĖ sinimas
Jei jūsų automobilyje yra papildomas
oro kondicionavimo įrenginys, įtaisytas
automobilio gale: salone yra įrengta
paskirstymo rampa, o individualios oro
sklaidos angos garantuoja puikią vėsaus oro
sklaidą.
Šiltas oras pučiamas prie grindų iš priekinio
oro kondicionavimo įrenginio, jis yra
skleidžiamas antrosios ir trečiosios eilės
keleivių kojų aukštyje.
Viena šilto oro sklaidos anga, įrengta ant
galinio kairiojo rato arkos, gali papildyti
visumą, - ji pučia orą į trečiosios eilės
keleivių kojas.
Papildomasis šildymas
Tai papildoma salono šildymo sistema,
papildanti serijinę įrangą.
Ji gali veikti nepriklausomai nuo variklio.
Papildomas šildiklis arba papildomas
programuojamasis šildymas
tai papildoma, programuojama ir
autonomiška sistema, kuri įšildo dyzelinio
variklio šilto vandens žiedą, kad būtų
lengviau jį užvesti.
Ji pagerina šerkšno nutirpdymą ir aprasojimo
nudžiovinimą ir, jei jūsų automobilis turi
šildomąsias sėdynes, jų šildymą.
Taip salone greičiau pasiekiama reikiama
temperatūra.
Šią sistemą reikia suprogramuoti, kad ji būtų
įjungta prieš įlipant į automobilį.
5-9 vietų modifikacijos
automobilyje jis yra įrengtas gale.
Priklausomai nuo įrangos modelio,
oras pučiamas arba tiesiogiai iš
galo arba skleidžiamas iš skirstytuvo, įrengto
po kiekviena iš dviejų sėdynių eilių.
Paspauskite šį jungiklį ir įjungsite
arba išjungsite šildymą. Kai
šildymas įjungtas, užsidega
diodinė lemputė. Kai reikia
skubiai nutirpdyti aprasojimą ir šerkšną,
išjunkite jungiklį.
Papildomasis automatinis šildymas
Tai papildoma sistema, įsijungianti
automatiškai, kai įjungiamas kontaktas. Ji
įsijungia priklausomai nuo temperatūros
lauke ir automobilio viduje.
Ji išsijungia automatiškai, kai šildymas
įjungiamas rankiniu būdu.
Ventiliacija

71
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016
Įjungimas ir išjungimas
Šiuo jungikliu, įrengtu ant
jungiklių mod E skydelio, jūs galite
iš vairuotojo vietos įjungti ir išjungti
galinių vietų jungiklių veikimą.
Pirmą kartą paspaudus - įjungiama
(užsidega diodinė lemputė).
Antrą kartą paspaudus - išjungiama
(lemputė užgęsta). Norėdami išjungti oro pūtimą, nustatykite
jungiklį į padėtį 0.
Tačiau dėl saugumo, kad nesikauptų
kondensatas, bus automatiškai vėdinamos
galinės vietos, net jei jungiklis yra
padėtyje "0".
oro srauto stiprumas
š
iluminio komforto reguliavimas
- ant mėlynos spalvos

įjungiamas vėsinimas,
-

ant raudonos spalvos

įjungiamas salono oro
šildymas.
"Vienos zonos" centriniame skyde įrengtu
jungikliu OFF funkcija išjungiama. Rankenėlės padėtys:
Pro ventiliacijos angas pučiamo
oro srauto stiprumas keičiamas
nuo 1 iki stipriausio 4.
Jei norite pasiekti reikiamo
komforto, reguliuokite šiuo
jungikliu.
Ventiliacija
3
ERGONOMIJA ir KOMFORTAS

72
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

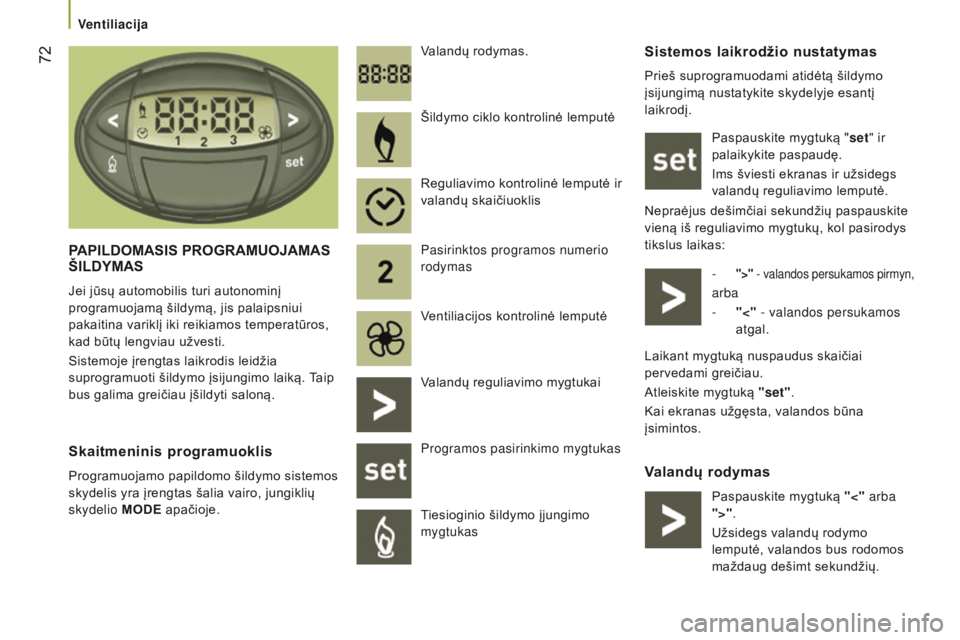

sistemos laikrodžio nustatymas
Prieš suprogramuodami atidėtą šildymo
įsijungimą nustatykite skydelyje esantį
laikrodį.Paspauskite mygtuką "set" ir
palaikykite paspaudę.
Ims šviesti ekranas ir užsidegs
valandų reguliavimo lemputė.
Nepraėjus dešimčiai sekundžių paspauskite
vieną iš reguliavimo mygtukų, kol pasirodys
tikslus laikas:
-

">" - valandos persukamos pirmyn,
arba
-
"<"
- valandos persukamos
atgal.
Valandų rodymas
Pa
P
i
L
domasis
P
ro
G
ram
U
ojamas
ši
L
d
Y
mas
Jei jūsų automobilis turi autonominį
programuojamą šildymą, jis palaipsniui
pakaitina variklį iki reikiamos temperatūros,
kad būtų lengviau užvesti.
Sistemoje įrengtas laikrodis leidžia
suprogramuoti šildymo įsijungimo laiką. Taip
bus galima greičiau įšildyti saloną. Valandų rodymas.
skaitmeninis programuoklis
Programuojamo papildomo šildymo sistemos
skydelis yra įrengtas šalia vairo, jungiklių
skydelio
mod

E apačioje. Šildymo ciklo kontrolinė lemputė
Reguliavimo kontrolinė lemputė ir
valandų skaičiuoklis
Pasirinktos programos numerio
rodymas
Ventiliacijos kontrolinė lemputė
Valandų reguliavimo mygtukai
Programos pasirinkimo mygtukas
Tiesioginio šildymo įjungimo
mygtukas
Laikant mygtuką nuspaudus skaičiai
pervedami greičiau.
Atleiskite mygtuką "set".
Kai ekranas užgęsta, valandos būna
įsimintos.
Paspauskite mygtuką "<" arba
">".
Užsidegs valandų rodymo
lemputė, valandos bus rodomos
maždaug dešimt sekundžių.
Ventiliacija

73
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

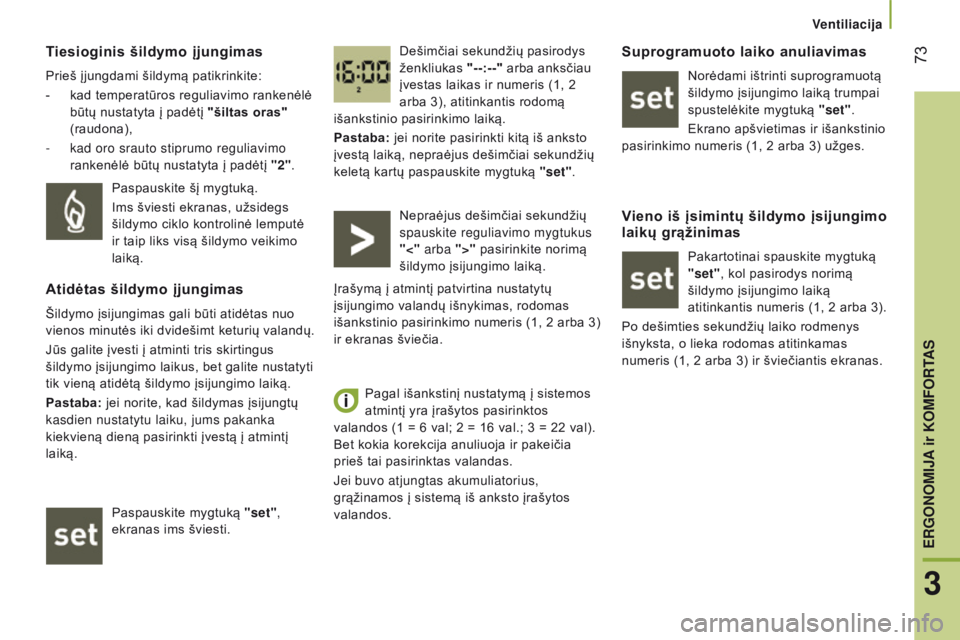

Tiesioginis šildymo įjungimas
Prieš įjungdami šildymą patikrinkite:
-
kad temperatūros reguliavimo rankenėlė

būtų nustatyta į padėtį "šiltas oras"
(raudona),
-

kad oro srauto stiprumo reguliavimo

rankenėlė būtų nustatyta į padėtį "2". Dešimčiai sekundžių pasirodys
ženkliukas "--:--" arba anksčiau
įvestas laikas ir numeris (1,
2
arba 3), atitinkantis rodomą
išankstinio pasirinkimo laiką.
Pastaba: jei norite pasirinkti kitą iš anksto
įvestą laiką, nepraėjus dešimčiai sekundžių
keletą kartų paspauskite mygtuką "set".
Paspauskite šį mygtuką.
Ims šviesti ekranas, užsidegs
šildymo ciklo kontrolinė lemputė
ir taip liks visą šildymo veikimo
laiką.
atidėtas šildymo įjungimas
Šildymo įsijungimas gali būti atidėtas nuo
vienos minutės iki dvidešimt keturių valandų.
Jūs galite įvesti į atminti tris skirtingus
šildymo įsijungimo laikus, bet galite nustatyti
tik vieną atidėtą šildymo įsijungimo laiką.
Pastaba: jei norite, kad šildymas įsijungtų
kasdien nustatytu laiku, jums pakanka
kiekvieną dieną pasirinkti įvestą į atmintį
laiką.
Paspauskite mygtuką "set",
ekranas ims šviesti. Nepraėjus dešimčiai sekundžių
spauskite reguliavimo mygtukus
"<" arba ">" pasirinkite norimą
šildymo įsijungimo laiką.
Įrašymą į atmintį patvirtina nustatytų
įsijungimo valandų išnykimas, rodomas
išankstinio pasirinkimo numeris (1, 2 arba 3)
ir ekranas šviečia.
Pagal išankstinį nustatymą į sistemos
atmintį yra įrašytos pasirinktos
valandos (1
= 6 val; 2 = 16 val.; 3 = 22 val).
Bet kokia korekcija anuliuoja ir pakeičia
prieš tai pasirinktas valandas.
Jei buvo atjungtas akumuliatorius,
grąžinamos į sistemą iš anksto įrašytos
valandos.
suprogramuoto laiko anuliavimas
Norėdami ištrinti suprogramuotą
šildymo įsijungimo laiką trumpai
spustelėkite mygtuką "set".
Ekrano apšvietimas ir išankstinio
pasirinkimo numeris (1, 2
arba 3) užges.
Vieno iš įsimintų šildymo įsijungimo
laikų grąžinimas
Pakartotinai spauskite mygtuką
"set", kol pasirodys norimą
šildymo įsijungimo laiką
atitinkantis numeris (1, 2 arba 3).
Po dešimties sekundžių laiko rodmenys
išnyksta, o lieka rodomas atitinkamas
numeris (1, 2
arba 3) ir šviečiantis ekranas.
Ventiliacija
3
ERGONOMIJA ir KOMFORTAS

74
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

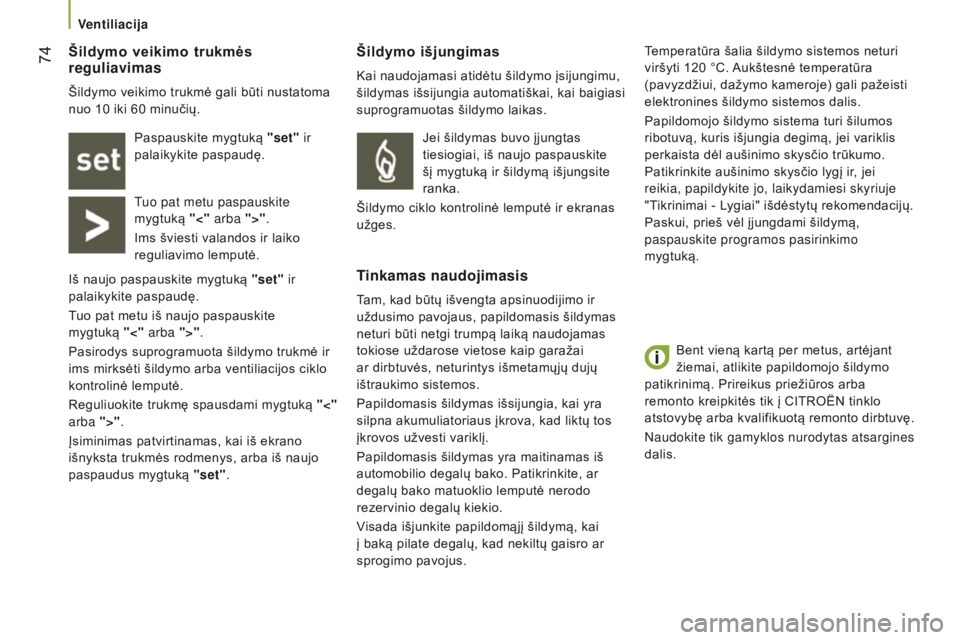

Bent vieną kartą per metus, artėjant
žiemai, atlikite papildomojo šildymo
patikrinimą. Prireikus priežiūros arba
remonto kreipkitės tik į CITROËN tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.
n

audokite tik gamyklos nurodytas atsargines
dalis.
šildymo išjungimas
Kai naudojamasi atidėtu šildymo įsijungimu,
šildymas išsijungia automatiškai, kai baigiasi
suprogramuotas šildymo laikas.
Tinkamas naudojimasis
Tam, kad būtų išvengta apsinuodijimo ir
uždusimo pavojaus, papildomasis šildymas
neturi būti netgi trumpą laiką naudojamas
tokiose uždarose vietose kaip garažai
ar dirbtuvės, neturintys išmetamųjų dujų
ištraukimo sistemos.
Papildomasis šildymas išsijungia, kai yra
silpna akumuliatoriaus įkrova, kad liktų tos
įkrovos užvesti variklį.
Papildomasis šildymas yra maitinamas iš
automobilio degalų bako. Patikrinkite, ar
degalų bako matuoklio lemputė nerodo
rezervinio degalų kiekio.
Visada išjunkite papildomąjį šildymą, kai
į baką pilate degalų, kad nekiltų gaisro ar
sprogimo pavojus. Temperatūra šalia šildymo sistemos neturi
viršyti 120
°C. Aukštesnė temperatūra
(pavyzdžiui, dažymo kameroje) gali pažeisti
elektronines šildymo sistemos dalis.
Papildomojo šildymo sistema turi šilumos
ribotuvą, kuris išjungia degimą, jei variklis
perkaista dėl aušinimo skysčio trūkumo.
Patikrinkite aušinimo skysčio lygį ir, jei
reikia, papildykite jo, laikydamiesi skyriuje
"Tikrinimai - Lygiai" išdėstytų rekomendacijų.
Paskui, prieš vėl įjungdami šildymą,
paspauskite programos pasirinkimo
mygtuką.
šildymo veikimo trukmės
reguliavimas
Šildymo veikimo trukmė gali būti nustatoma
nuo 10
iki 60 minučių.
Paspauskite mygtuką "set" ir
palaikykite paspaudę.
tuo pat metu paspauskite


mygtuką "<" arba ">".
Ims šviesti valandos ir laiko
reguliavimo lemputė.
Iš naujo paspauskite mygtuką "set" ir
palaikykite paspaudę.
Tuo pat metu iš naujo paspauskite
mygtuką
"<" arba ">".
Pasirodys suprogramuota šildymo trukmė ir
ims mirksėti šildymo arba ventiliacijos ciklo
kontrolinė lemputė.
Reguliuokite trukmę spausdami mygtuką "<"
arba ">".
Įsiminimas patvirtinamas, kai iš ekrano
išnyksta trukmės rodmenys, arba iš naujo
paspaudus mygtuką "set". Jei šildymas buvo įjungtas
tiesiogiai, iš naujo paspauskite
šį mygtuką ir šildymą išjungsite
ranka.
Šildymo ciklo kontrolinė lemputė ir ekranas
užges.
Ventiliacija

75
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

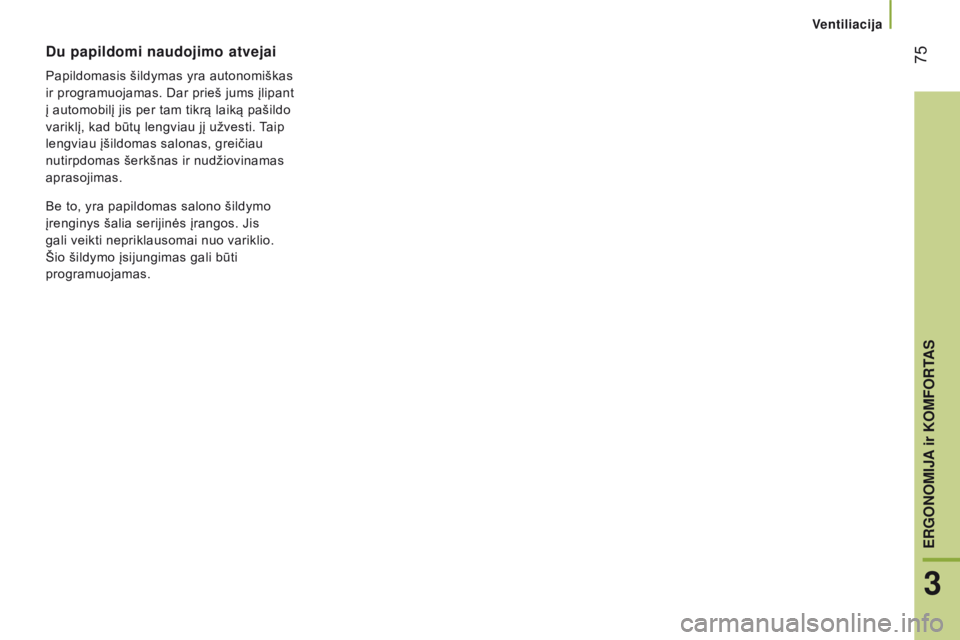

Du papildomi naudojimo atvejai
Papildomasis šildymas yra autonomiškas
ir programuojamas. Dar prieš jums įlipant
į automobilį jis per tam tikrą laiką pašildo
variklį, kad būtų lengviau jį užvesti. Taip
lengviau įšildomas salonas, greičiau
nutirpdomas šerkšnas ir nudžiovinamas
aprasojimas.
Be to, yra papildomas salono šildymo
įrenginys šalia serijinės įrangos. Jis
gali veikti nepriklausomai nuo variklio.
Šio šildymo įsijungimas gali būti
programuojamas.
Ventiliacija
3
ERGONOMIJA ir KOMFORTAS

76
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016
VairUoTojo sĖ d Y n Ė
Galvos atrama
Paspauskite liežuvėlį ir galėsite pareguliuoti
galvos atramą pagal aukštį.
Norėdami ją nuimti spauskite liežuvėlius ir
kelkite atramą.
Reguliuojamas porankis
Pakelkite arba nuleiskite porankį.
Sukite rankenėlę, esančią po porankio galu
ir užfiksuosite jį norimoje padėtyje.
Sėdynės

77
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016
strėnų atrama
Sukite rankenėlę.
sėdimosios dalies aukštis
Patraukite rankeną 1 aukštyn ir pakelsite
arba nuleisite sėdynės priekį.
Patraukite rankeną 2

aukštyn ir pakelsite

arba nuleisite sėdynės galinę dalį.
šildoma sėdynė
Šiuo jungikliu galima įjungti arba išjungti
sėdynės šildymą.
sėdynė su kintama amortizacija
Jei jūsų sėdynė turi tokią amortizaciją, sukite
rankenėlę ir pakoreguosite amortizavimą
priklausomai nuo vairuotojo svorio.
atlošo palinkimas
Sukite rankenėlę ir galėsite reguliuoti atlošo
palinkimą.
išilginis reguliavimas
Patraukite aukštyn reguliavimo svirtį,
esančią po sėdyne, ir nustatykite norimą
padėtį.
apsukama sėdynė
Jei jūsų automobilio sėdynė turi tokią galimybę,
paspauskite jungiklį ir galėsite apsukti sėdynę 180° kampu.
Sėdynės
3
ERGONOMIJA ir KOMFORTAS

78
Jumper_lt_Chap03_Ergo-et-confort_ed01-2016

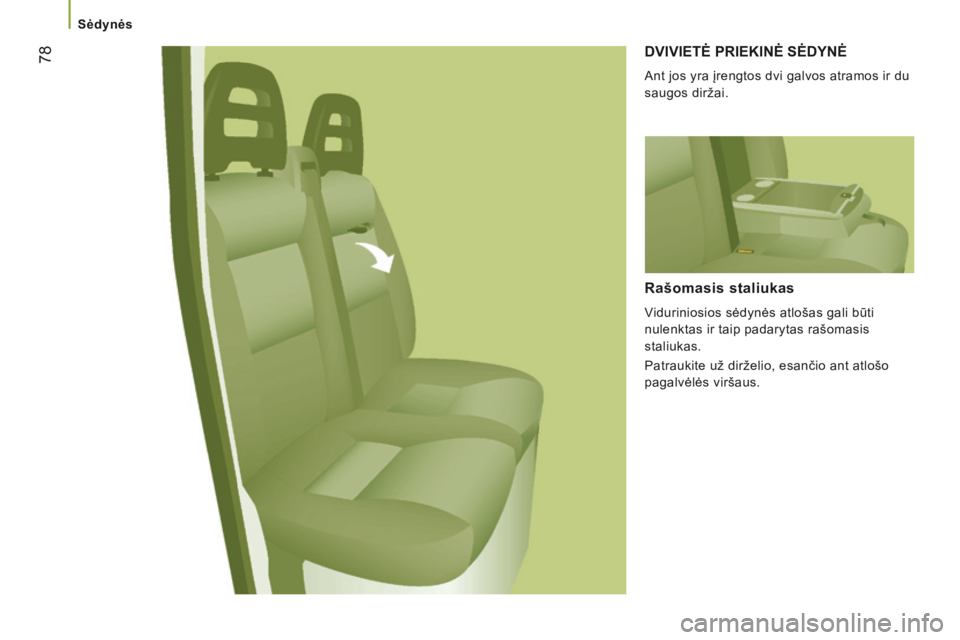

dViViETĖ PriEKinĖ sĖdYnĖ
Ant jos yra įrengtos dvi galvos atramos ir du
saugos diržai.
rašomasis staliukas
Viduriniosios sėdynės atlošas gali būti
nulenktas ir taip padarytas rašomasis
staliukas.
Patraukite už dirželio, esančio ant atlošo
pagalvėlės viršaus.
Sėdynės
