CITROEN JUMPER 2017 Instrukcja obsługi (in Polish)

69
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

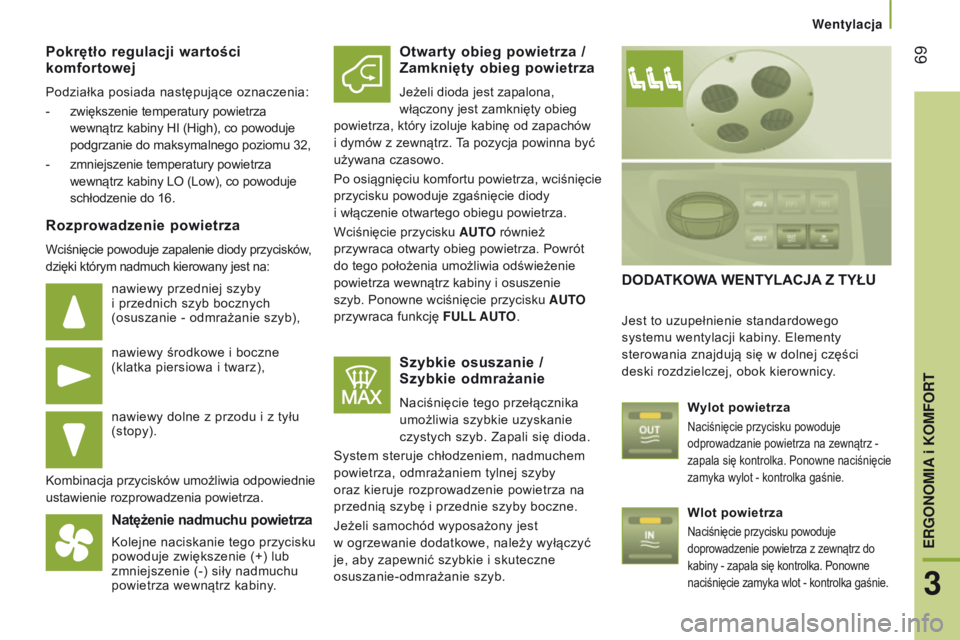

pokrętło regulacji wartości
komfortowej
Podziałka posiada następujące oznaczenia:
-
zwiększenie temperatury powietrza


wewnątrz kabiny HI (High), co powoduje
podgrzanie do maksymalnego poziomu 32,
-
zmniejszenie temperatury powietrza


wewnątrz kabiny LO (Low), co powoduje
schłodzenie do 16.
Rozprowadzenie powietrza
Wciśnięcie powoduje zapalenie diody przycisków,
dzięki którym nadmuch kierowany jest na:
nawiewy przedniej szyby
i przednich szyb bocznych
(osuszanie - odmrażanie szyb),
nawiewy środkowe i
boczne
(klatka piersiowa i
twarz),
nawiewy dolne z
przodu i z tyłu
(stopy).
Kombinacja przycisków umożliwia odpowiednie
ustawienie rozprowadzenia powietrza.
Natężenie nadmuchu powietrza
Kolejne naciskanie tego przycisku
powoduje zwiększenie (+) lub
zmniejszenie (-) siły nadmuchu
powietrza wewnątrz kabiny.
Otwarty obieg powietrza /
Zamknięty obieg powietrza
Jeżeli dioda jest zapalona,
włączony jest zamknięty obieg
powietrza, który izoluje kabinę od zapachów
i

dymów z

zewnątrz. Ta pozycja powinna być
używana czasowo.
Po osiągnięciu komfortu powietrza, wciśnięcie
przycisku powoduje zgaśnięcie diody
i

włączenie otwartego obiegu powietrza.
Wciśnięcie przycisku A
u TO również
przywraca otwarty obieg powietrza. Powrót
do tego położenia umożliwia odświeżenie
powietrza wewnątrz kabiny i
osuszenie
szyb. Ponowne wciśnięcie przycisku A
u TO
przywraca funkcję F
u LL A u TO.
szybkie osuszanie / szybkie odmrażanie
Naciśnięcie tego przełącznika
umożliwia szybkie uzyskanie
czystych szyb. Zapali się dioda.
System steruje chłodzeniem, nadmuchem
powietrza, odmrażaniem tylnej szyby
oraz kieruje rozprowadzenie powietrza na
przednią szybę i
przednie szyby boczne.
Jeżeli samochód wyposażony jest
w

ogrzewanie dodatkowe, należy wyłączyć
je, aby zapewnić szybkie i
skuteczne
osuszanie-odmrażanie szyb.
DODAt KOWA WEN t YLACJA Z t YŁU
Jest to uzupełnienie standardowego
systemu wentylacji kabiny. Elementy
sterowania znajdują się w
dolnej części
deski rozdzielczej, obok kierownicy.
Wylot powietrza
Naciśnięcie przycisku powoduje
odprowadzanie powietrza na zewnątrz -
zapala się kontrolka. Ponowne naciśnięcie
zamyka wylot - kontrolka gaśnie.
Wlot powietrza
Naciśnięcie przycisku powoduje
doprowadzenie powietrza z zewnątrz do
kabiny - zapala się kontrolka. Ponowne
naciśnięcie zamyka wlot - kontrolka gaśnie.
wentylacja
3
ERGONOMIA i KOMFORT

70
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016
OGRZEWANIE DODAtKOWE
Ogrzewanie

uzupełniające
W wersji 2-3 miejscowej ogrzewacz znajduje
się pod fotelem kierowcy z dyszą nawiewu
skierowaną do przodu.
OGRZEWANIE I/LUB KLIMAt YZACJA Z
t YŁU
Jeżeli samochód wyposażony jest
w
dodatkowy zespół klimatyzacji z tyłu
samochodu: kolektor umieszczony jest
w
dachu a sterowane dysze zapewniają
doskonałe rozprowadzenie zimnego
powietrza.
Ciepłe powietrze wydobywające się
z
przedniego zespołu klimatyzacji
rozprowadzane jest na wysokości stóp
pasażerów siedzących w
2 i 3. rzędzie.
Dysza ciepłego powietrza znajdująca się na
wnęce tylnego lewego koła uzupełnia zespół
ogrzewając nogi pasażerów siedzących
w
3. rzędzie.
Ogrzewanie dodatkowe
Jest to dodatkowe ogrzewanie kabiny
w wyposażeniu standardowym.
Działanie systemu może być niezależne od
silnika.
Ogrzewacz dodatkowy lub ogrzewanie
dodatkowe programowane
Jest to dodatkowy niezależny system
z możliwością programowania, który podgrzewa
obieg gorącej wody silnika Diesla, aby ułatwić
rozruch.
Poprawia wydajność odmrażania i
osuszania,
a
jeżeli samochód jest w nie wyposażony,
przyspiesza podgrzewanie foteli.
Wzrost temperatury ogrzewania kabiny trwa
o wiele krócej.
System można zaprogramować w
taki sposób,
aby włączył się przed wejściem do samochodu. W wersji 5-9
miejscowej
ogrzewacz znajduje się z
tyłu.
W
zależności od wersji modelu
rozprowadzenie powietrza
następuje bezpośrednio z
tyłu lub z dyszy
umieszczonej pod każdym rzędem siedzeń.
Nacisnąć ten przełącznik, aby
włączyć/wyłączyć ogrzewanie.
Dioda zapali się, jeżeli
ogrzewanie jest włączone.
W
przypadku funkcji szybkiego
odmrażania i
osuszania, należy wyłączyć
przełącznik ogrzewania.
Automatyczne ogrzewania
dodatkowe
Jest to dodatkowy system, który włącza
się automatycznie po włączeniu stacyjki.
Jego uruchomienie zależy od temperatury
zewnętrznej i
temperatury wewnątrz
samochodu.
System wyłącza się automatycznie z
chwilą
ręcznego włączenia ogrzewania.
wentylacja

71
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016
Włączenie / Wyłączenie
Ten przełącznik znajdujący się
na panelu sterowania MODE
umożliwia kierowcy włączenie/
wyłączenie pokręteł z
tyłu.
Pierwsze naciśnięcie włącza (zapala się
dioda).
Drugie naciśnięcie wyłącza (dioda gaśnie). Aby wyłączyć nawiew, należy ustawić
pokrętło w
położeniu 0.Pomimo tego utrzymuje się automatyczna
wentylacja tylnego obiegu, nawet jeżeli
przełącznik jest ustawiony na 0, aby nie
dopuścić do zaparowania szyb.
Natężenie nawiewu Regulacja wartości komfortu
- na kolor niebieski, włącza

chłodzenie,
-

na kolor czerwony
, włącza
ogrzewanie powietrza
w
kabinie.
Przełącznik OFF na panelu czołowym
"Jednostrefowej" wyłącza funkcję. Przełącznik ustawiony:
Siła nawiewu powietrza poprzez
dysze może być regulowana od 1
do najsilniejszego 4.
Aby osiągnąć optymalny komfort
obiegu powietrza, należy
odpowiednio ustawić pokrętło.
wentylacja
3
ERGONOMIA i KOMFORT

72
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

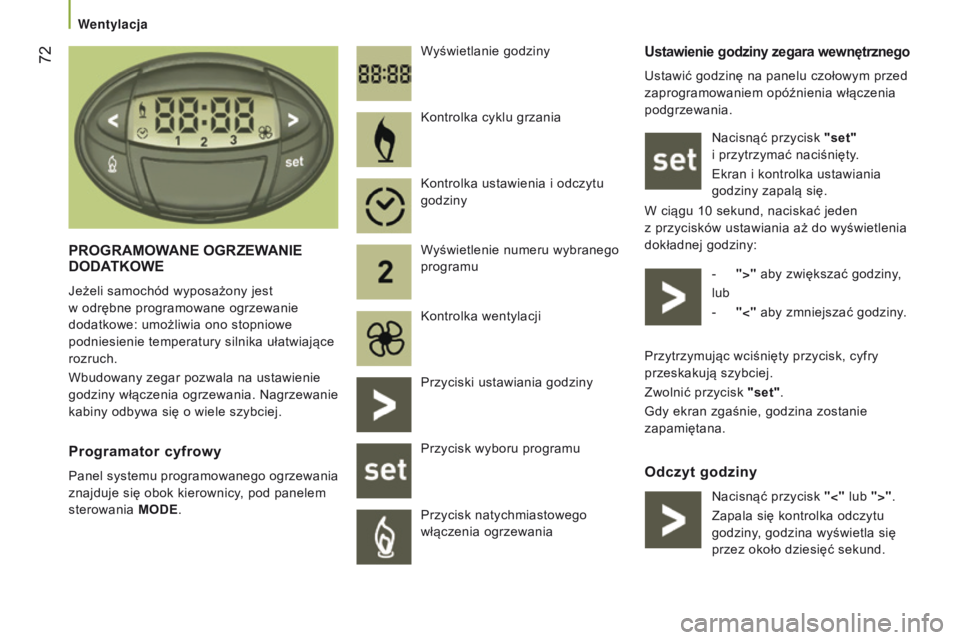

Ustawienie godziny zegara wewnętrznego
Ustawić godzinę na panelu czołowym przed
zaprogramowaniem opóźnienia włączenia
podgrzewania.Nacisnąć przycisk "set"
i
przytrzymać naciśnięty.
Ekran i
kontrolka ustawiania
godziny zapalą się.
W ciągu 10
sekund, naciskać jeden
z
przycisków ustawiania aż do wyświetlenia
dokładnej godziny:
-

">"
aby zwiększać godziny,
lub
-

"<"
aby zmniejszać godziny.
Odczyt godziny
pROGRAMOW

ANE

OGRZEWANIE

DODAt

KOWE
Jeżeli samochód wyposażony jest
w
odrębne programowane ogrzewanie
dodatkowe: umożliwia ono stopniowe
podniesienie temperatury silnika ułatwiające
rozruch.
Wbudowany zegar pozwala na ustawienie
godziny włączenia ogrzewania. Nagrzewanie
kabiny odbywa się o wiele szybciej. Wyświetlanie godziny
programator cyfrowy
Panel systemu programowanego ogrzewania
znajduje się obok kierownicy, pod panelem
sterowania MODE.Kontrolka cyklu grzania
Kontrolka ustawienia i
odczytu
godziny
Wyświetlenie numeru wybranego
programu
Kontrolka wentylacji
Przyciski ustawiania godziny
Przycisk wyboru programu
Przycisk natychmiastowego
włączenia ogrzewania Przytrzymując wciśnięty przycisk, cyfry
przeskakują szybciej.
Zwolnić przycisk "set".
Gdy ekran zgaśnie, godzina zostanie
zapamiętana.
Nacisnąć przycisk "<" lub ">".
Zapala się kontrolka odczytu
godziny, godzina wyświetla się
przez około dziesięć sekund.
wentylacja

73
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

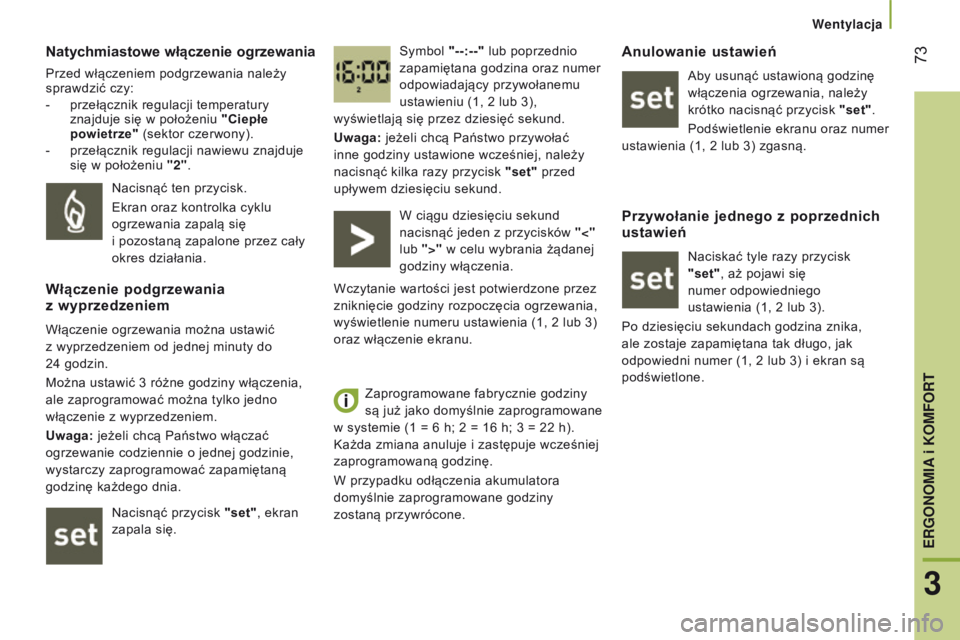

Natychmiastowe włączenie ogrzewania
Przed włączeniem podgrzewania należy
sprawdzić czy:
-
przełącznik regulacji temperatury

znajduje się w
położeniu "Ciepłe
powietrze" (sektor czerwony).
-

przełącznik regulacji nawiewu znajduje

się w
położeniu "2". Symbol "--:--" lub poprzednio
zapamiętana godzina oraz numer
odpowiadający przywołanemu
ustawieniu (1, 2
lub 3),
wyświetlają się przez dziesięć sekund.
Uwaga: jeżeli chcą Państwo przywołać
inne godziny ustawione wcześniej, należy
nacisnąć kilka razy przycisk "set" przed
upływem dziesięciu sekund.
Nacisnąć ten przycisk.
Ekran oraz kontrolka cyklu
ogrzewania zapalą się
i
pozostaną zapalone przez cały
okres działania.
Włączenie podgrzewania
z wyprzedzeniem
Włączenie ogrzewania można ustawić
z
wyprzedzeniem od jednej minuty do
24
godzin.
Można ustawić 3
różne godziny włączenia,
ale zaprogramować można tylko jedno
włączenie z
wyprzedzeniem.
Uwaga: jeżeli chcą Państwo włączać
ogrzewanie codziennie o jednej godzinie,
wystarczy zaprogramować zapamiętaną
godzinę każdego dnia.
Nacisnąć przycisk "set", ekran
zapala się. W ciągu dziesięciu sekund
nacisnąć jeden z
przycisków "<"

lub ">" w celu wybrania żądanej
godziny włączenia.
Wczytanie wartości jest potwierdzone przez
zniknięcie godziny rozpoczęcia ogrzewania,
wyświetlenie numeru ustawienia (1, 2 lub 3)
oraz włączenie ekranu.
Zaprogramowane fabrycznie godziny
są już jako domyślnie zaprogramowane
w
systemie (1 = 6 h; 2 = 16 h; 3 = 22 h).
Każda zmiana anuluje i
zastępuje wcześniej
zaprogramowaną godzinę.
W przypadku odłączenia akumulatora
domyślnie zaprogramowane godziny
zostaną przywrócone.
Anulowanie ustawień
Aby usunąć ustawioną godzinę
włączenia ogrzewania, należy
krótko nacisnąć przycisk "set".
Podświetlenie ekranu oraz numer
ustawienia (1, 2
lub 3) zgasną.
przywołanie jednego z poprzednich
ustawień
Naciskać tyle razy przycisk
"set", aż pojawi się
numer odpowiedniego
ustawienia
(1, 2 lub 3).
Po dziesięciu sekundach godzina znika,
ale zostaje zapamiętana tak długo, jak
odpowiedni numer (1, 2
lub 3) i ekran są
podświetlone.
wentylacja
3
ERGONOMIA i KOMFORT

74
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

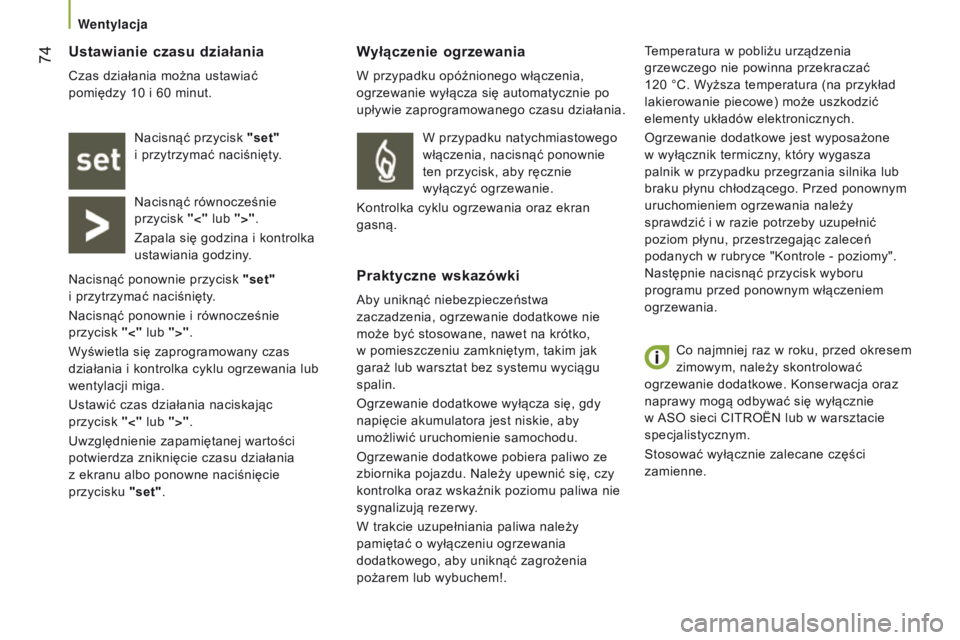

Co najmniej raz w roku, przed okresem
zimowym, należy skontrolować
ogrzewanie dodatkowe. Konserwacja oraz
naprawy mogą odbywać się wyłącznie
w

ASO sieci CITROËN lub w
warsztacie
specjalistycznym.
Stosować wyłącznie zalecane części
zamienne.
Wyłączenie ogrzewania
W przypadku opóźnionego włączenia,
ogrzewanie wyłącza się automatycznie po
upływie zaprogramowanego czasu działania.
praktyczne wskazówki
Aby uniknąć niebezpieczeństwa
zaczadzenia, ogrzewanie dodatkowe nie
może być stosowane, nawet na krótko,
w
pomieszczeniu zamkniętym, takim jak
garaż lub warsztat bez systemu wyciągu
spalin.
Ogrzewanie dodatkowe wyłącza się, gdy
napięcie akumulatora jest niskie, aby
umożliwić uruchomienie samochodu.
Ogrzewanie dodatkowe pobiera paliwo ze
zbiornika pojazdu. Należy upewnić się, czy
kontrolka oraz wskaźnik poziomu paliwa nie
sygnalizują rezerwy.
W trakcie uzupełniania paliwa należy
pamiętać o wyłączeniu ogrzewania
dodatkowego, aby uniknąć zagrożenia
pożarem lub wybuchem!. Temperatura w
pobliżu urządzenia
grzewczego nie powinna przekraczać
120 °C. Wyższa temperatura (na przykład
lakierowanie piecowe) może uszkodzić
elementy układów elektronicznych.
Ogrzewanie dodatkowe jest wyposażone
w wyłącznik termiczny, który wygasza
palnik w przypadku przegrzania silnika lub
braku płynu chłodzącego. Przed ponownym
uruchomieniem ogrzewania należy
sprawdzić i w razie potrzeby uzupełnić
poziom płynu, przestrzegając zaleceń
podanych w rubryce "Kontrole - poziomy".
Następnie nacisnąć przycisk wyboru
programu przed ponownym włączeniem
ogrzewania.
Ustawianie czasu działania
Czas działania można ustawiać
pomiędzy 10 i 60 minut.
Nacisnąć przycisk "set"
i
przytrzymać naciśnięty.
Nacisnąć równocześnie
przycisk
"<" lub ">".
Zapala się godzina i
kontrolka
ustawiania godziny.
Nacisnąć ponownie przycisk "set"
i
przytrzymać naciśnięty.
Nacisnąć ponownie i
równocześnie
przycisk
"<" lub ">".
Wyświetla się zaprogramowany czas
działania i
kontrolka cyklu ogrzewania lub
wentylacji miga.
Ustawić czas działania naciskając
przycisk
"<" lub ">".
Uwzględnienie zapamiętanej wartości
potwierdza zniknięcie czasu działania
z
ekranu albo ponowne naciśnięcie
przycisku "set". W przypadku natychmiastowego
włączenia, nacisnąć ponownie
ten przycisk, aby ręcznie
wyłączyć ogrzewanie.
Kontrolka cyklu ogrzewania oraz ekran
gasną.
wentylacja

75
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

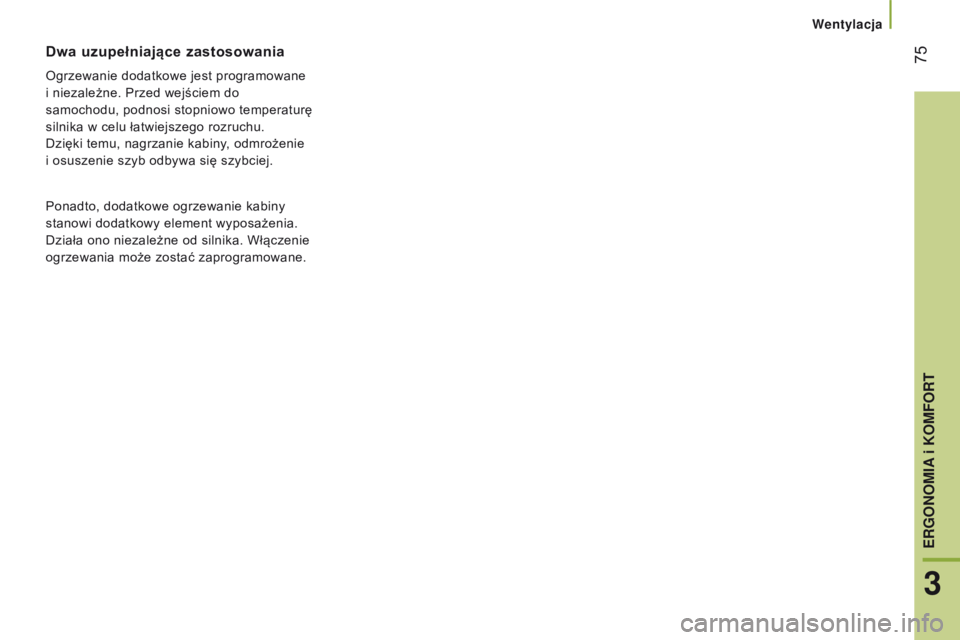

Dwa uzupełniające zastosowania
Ogrzewanie dodatkowe jest programowane
i niezależne. Przed wejściem do
samochodu, podnosi stopniowo temperaturę
silnika w
celu łatwiejszego rozruchu.
Dzięki temu, nagrzanie kabiny, odmrożenie
i
osuszenie szyb odbywa się szybciej.
Ponadto, dodatkowe ogrzewanie kabiny
stanowi dodatkowy element wyposażenia.
Działa ono niezależne od silnika. Włączenie
ogrzewania może zostać zaprogramowane.
wentylacja
3
ERGONOMIA i KOMFORT

76
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016
pRZEDNI FOtEL KIEROWCY
Zagłówek
Nacisnąć występ regulacji wysokości
zagłówka.
Aby go wyciągnąć, wcisnąć występy
i
podnieść zagłówek.
Regulowany podłokietnik
Podnieść albo opuścić podłokietnik.
Obracać pokrętłem umieszczonym na
końcu podłokietnika, aby zablokować go
w żądanym położeniu.
Siedzenia

77
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016
Regulacja lędźwiowa
Obracać pokrętłem.
Wysokość siedziska
Podnieść uchwyt 1 w celu podniesienia lub
opuszczenia przedniej części fotela.
Podnieść uchwyt 2

w celu podniesienia lub

opuszczenia tylnej części fotela.
Fotel ogrzewany
Ten przełącznik umożliwia włączenie i wyłączenie
automatycznego ogrzewania fotela.
siedzenie ze zmienną amortyzacją
Jeżeli samochód jest wyposażony, obracać
pokrętłem, w celu dostosowania amortyzacji
w
zależności od ciężaru kierowcy.
pochylenie oparcia
Obracać pokrętłem w celu regulacji
pochylenia oparcia.
Wzdłużna
Podnieść drążek, umieszczony pod
siedziskiem, i wyregulować położenie fotela.
Fotel obrotowy
Jeżeli fotel posiada tę funkcję można go
obrócić o 180° po naciśnięciu przycisku.
Siedzenia
3
ERGONOMIA i KOMFORT

78
Jumper_pl_Chap03_Ergo-et-confort_ed01-2016

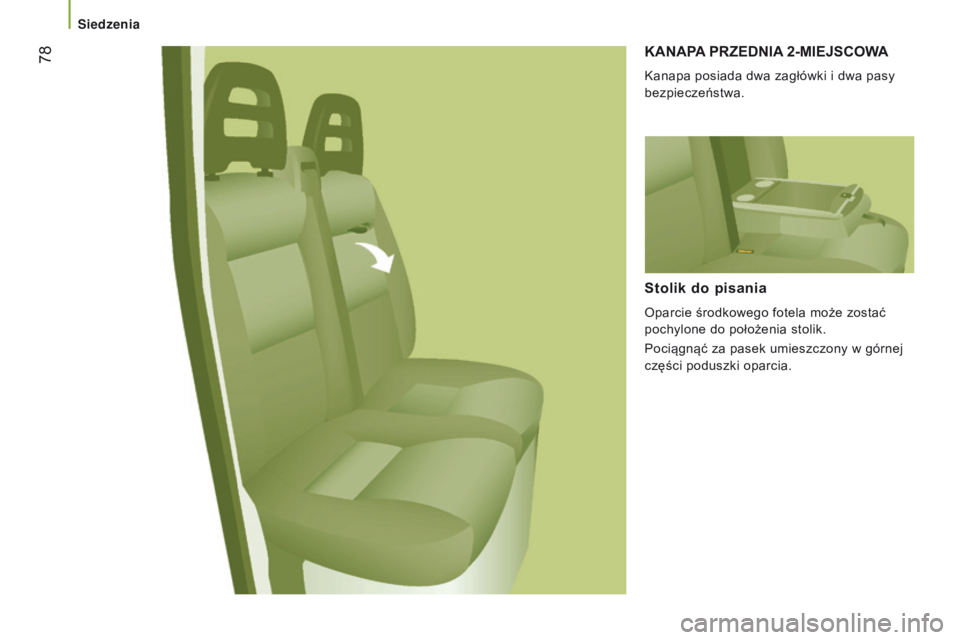

KANApA pRZEDNIA 2- MIEJ s COWA
Kanapa posiada dwa zagłówki i dwa pasy
bezpieczeństwa.
stolik do pisania
Oparcie środkowego fotela może zostać
pochylone do położenia stolik.
Pociągnąć za pasek umieszczony w
górnej
części poduszki oparcia.
Siedzenia
