Page 201 of 292
199
Jumper_et_Chap10_Particularites_ed01-2016
tutVuStuS
Å assi ja madelauto versioonidel on kabiin, fikseeritud platvorm ja ka\
ks spetsiifilist tagatuld.
Need versioonid on saadaval ka :
- topeltkabiiniga,
-
kastiga.
Lambipirni vahetamine
Põhjalikumat infot lambipirnide kohta
leiate tabelist "Pirnide või tulede
tüübid" teema alt "Kiire abi".
tagatuled
Pirnige tagasiasetamiseks viige toimingud
läbi vastupidises järjekorras.
1.
Suunatuled
t
üüp B, PY21W - 21W
2.
Pidurituled
t
üüp B, P21W - 21W
3.
Gabariittuled
t
üüp a , W5W - 5W
4.
t
agurdustuled
t
üüp a , W16W - 16W
5.
u
dutuled
t
üüp a , W16W - 16W-
T
ehke kindlaks katkine pirn.
-
Eemaldage läbipaistva ploki neli kruvi.
-
Tõmmake läbipaistvat plokki enda poole.
-
V
ahetage pirn uue vastu.
Nende kohta leiate põhjalikumat infot vastava teema alt.
ERIOMADUSED
Å assii / Madelauto
10
Page 202 of 292
200
Jumper_et_Chap10_Particularites_ed01-2016
MÕÕtMeD
Mõõtmed on millimeetrites.Ša SS ii
L1L2L2S L3L4
L Pikkus 4 9085 3585 7085 9436 308
aT
eljevahe 3 0003 4503 8004 0354 035
B Esimene ülend 948
C Tagumine ülend 9601 325
D Laius (peeglitega / peegliteta) 2 508 / 2 050
- Pealisehitise laius 2 207
- Pealisehitise maksimaalne laius 2 350
eEsirataste vahe1 810
- T
agarataste vahe 1 790
- Suurendatud tagarataste vahe 1 980
fKõrgus2 254
- Pealisehitise maksimaalne kõrgus 3 500
Å assii / Madelauto

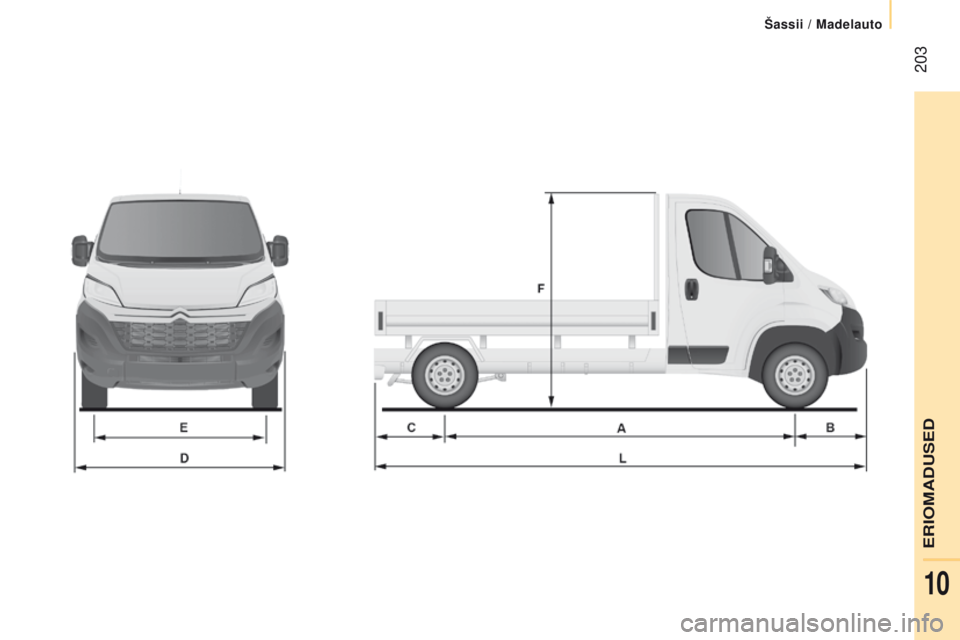

Page 203 of 292
201
Jumper_et_Chap10_Particularites_ed01-2016
ERIOMADUSED
Å assii / Madelauto
10
Page 204 of 292
202
Jumper_et_Chap10_Particularites_ed01-2016

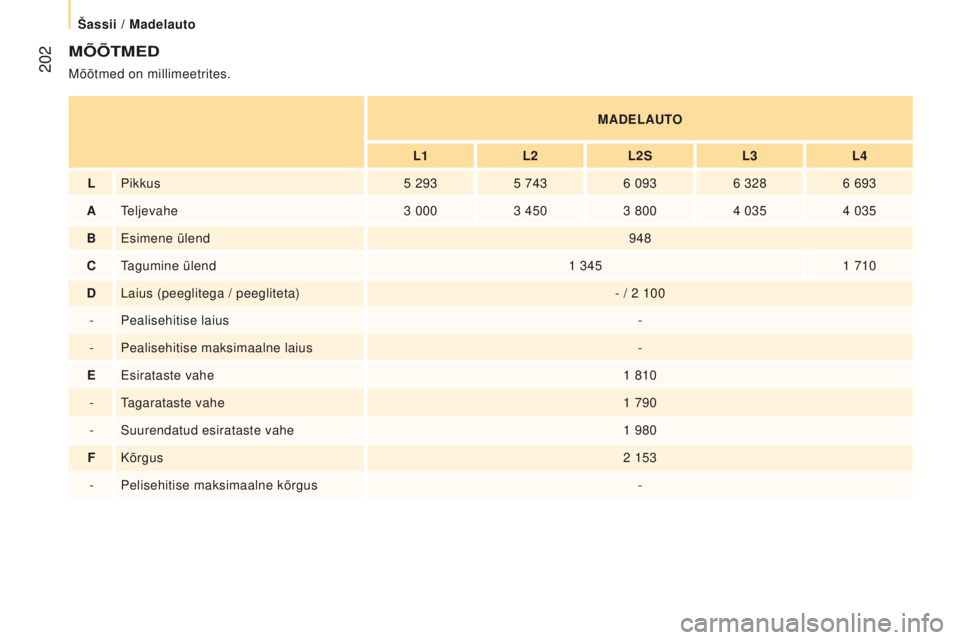

MÕÕtMeD
Mõõtmed on millimeetrites.M a D e L aut
O
L1 L2L2S L3L4
L Pikkus 5 2935 7436 0936 3286 693
aT
eljevahe 3 0003 4503 8004 0354 035
B Esimene ülend 948
C Tagumine ülend 1 3451 710
D Laius (peeglitega / peegliteta) - / 2 100
- Pealisehitise laius -
- Pealisehitise maksimaalne laius -
eEsirataste vahe1 810
- T
agarataste vahe 1 790
- Suurendatud esirataste vahe 1 980
fKõrgus2 153
- Pelisehitise maksimaalne kõrgus -
Å assii / Madelauto
Page 205 of 292
203
Jumper_et_Chap10_Particularites_ed01-2016
ERIOMADUSED
Å assii / Madelauto
10
Page 206 of 292
204
Jumper_et_Chap10_Particularites_ed01-2016

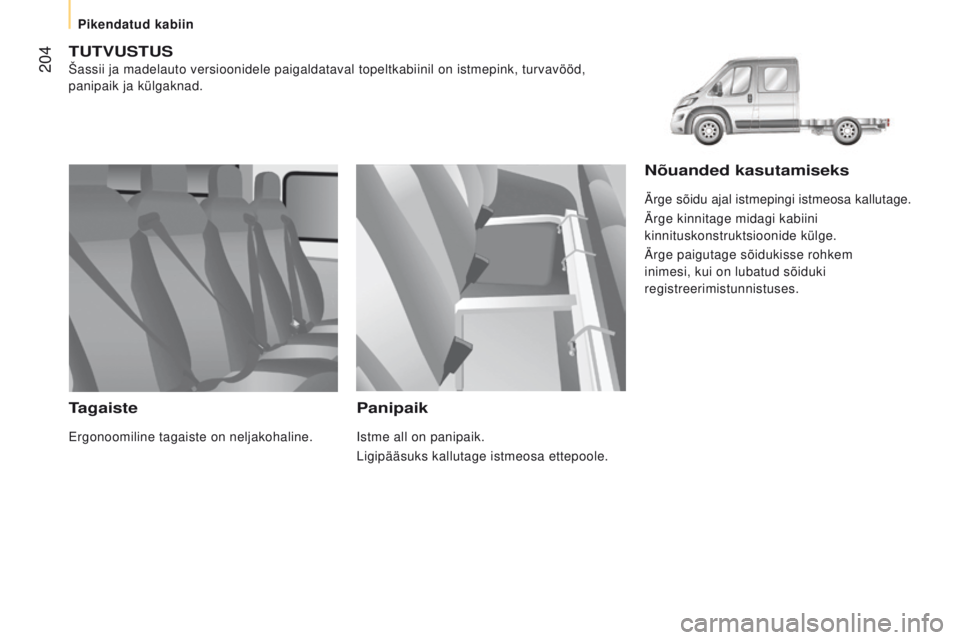

tutVuStuS
Å assii ja madelauto versioonidele paigaldataval topeltkabiinil on ist\
mepink, turvavööd,
panipaik ja külgaknad.
tagaiste
Ergonoomiline tagaiste on neljakohaline.
Panipaik
Istme all on panipaik.
Ligipääsuks kallutage istmeosa ettepoole.
Nõuanded kasutamiseks
Ärge sõidu ajal istmepingi istmeosa kallutage.
Ärge kinnitage midagi kabiini
kinnituskonstruktsioonide külge.
Ärge paigutage sõidukisse rohkem
inimesi, kui on lubatud sõiduki
registreerimistunnistuses.
Pikendatud kabiin
Page 207 of 292
205
Jumper_et_Chap10_Particularites_ed01-2016

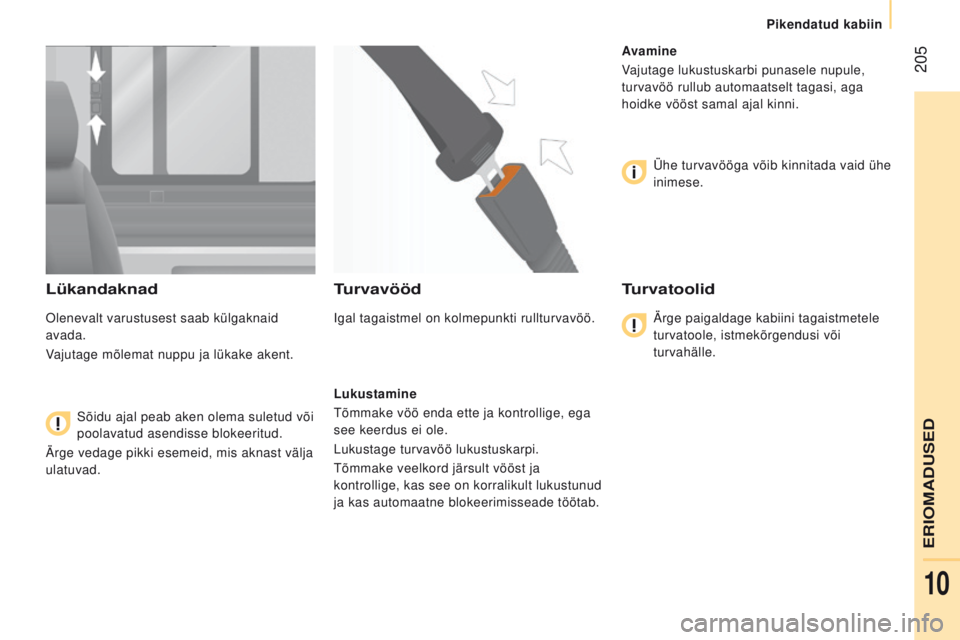

Lükandaknad
Olenevalt varustusest saab külgaknaid
avada.
Vajutage mõlemat nuppu ja lükake akent.Sõidu ajal peab aken olema suletud või
poolavatud asendisse blokeeritud.
Ärge vedage pikki esemeid, mis aknast välja
ulatuvad.
turvavööd
Igal tagaistmel on kolmepunkti rullturvavöö.
Lukustamine
Tõmmake vöö enda ette ja kontrollige, ega
see keerdus ei ole.
Lukustage turvavöö lukustuskarpi.
Tõmmake veelkord järsult vööst ja
kontrollige, kas see on korralikult lukustunud
ja kas automaatne blokeerimisseade töötab.
avamine
V
ajutage lukustuskarbi punasele nupule,
turvavöö rullub automaatselt tagasi, aga
hoidke vööst samal ajal kinni.
Ühe turvavööga võib kinnitada vaid ühe
inimese.
turvatoolid
Ärge paigaldage kabiini tagaistmetele
turvatoole, istmekõrgendusi või
turvahälle.
ERIOMADUSED
Pikendatud kabiin
10
Page 208 of 292
206
Jumper_et_Chap10_Particularites_ed01-2016

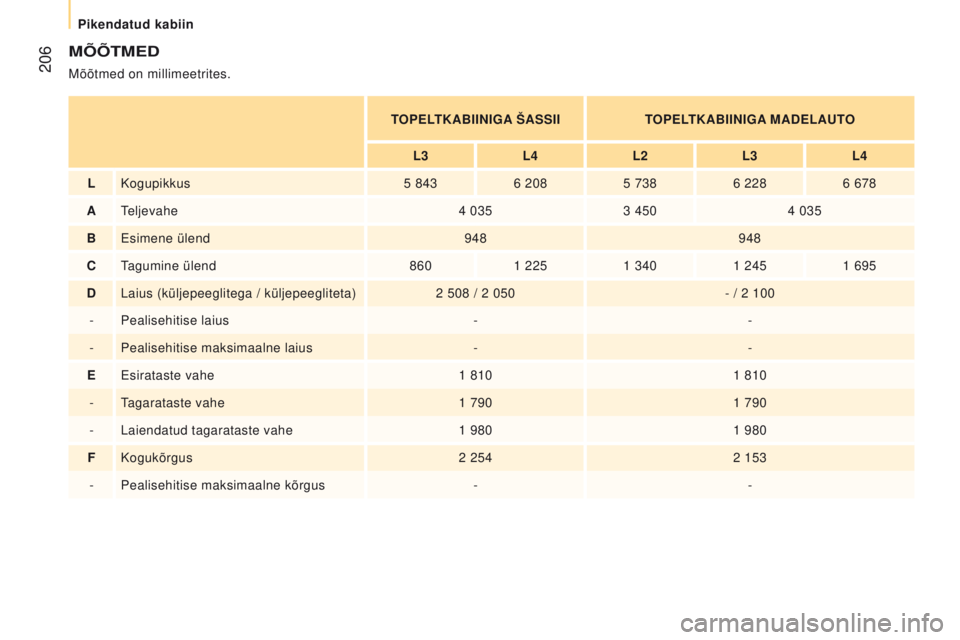

MÕÕtMeD
Mõõtmed on millimeetrites.
tOP
e L
t
K a B ii N i G a
Å
a SS iit
OP
e L
t
K a B ii N i G a
M
a D e L aut
O
L3 L4L2L3L4
L Kogupikkus 5 8436 2085 7386 2286 678
aT
eljevahe 4 0353 4504 035
B Esimene ülend 948948
C Tagumine ülend 8601 225 1 3401 2451 695
D Laius (küljepeeglitega / küljepeegliteta) 2 508 / 2 050- / 2 100
- Pealisehitise laius --
- Pealisehitise maksimaalne laius --
eEsirataste vahe 1 8101 810
- T
agarataste vahe 1 7901 790
- Laiendatud tagarataste vahe 1 9801 980
fKogukõrgus 2 2542 153
- Pealisehitise maksimaalne kõrgus --
Pikendatud kabiin

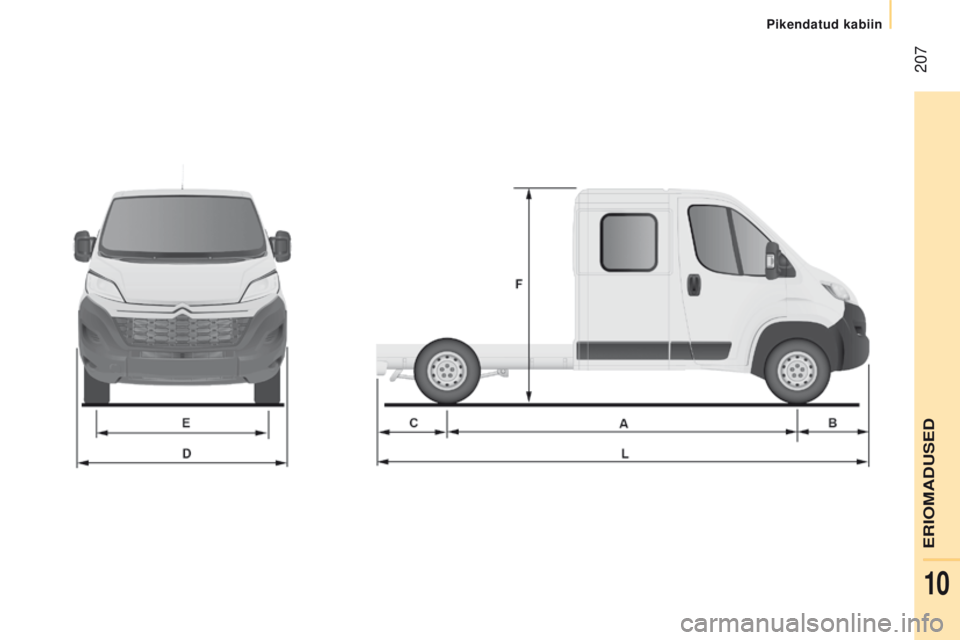

Page 209 of 292
207
Jumper_et_Chap10_Particularites_ed01-2016
ERIOMADUSED
Pikendatud kabiin
10
Page 210 of 292
208
Jumper_et_Chap10_Particularites_ed01-2016

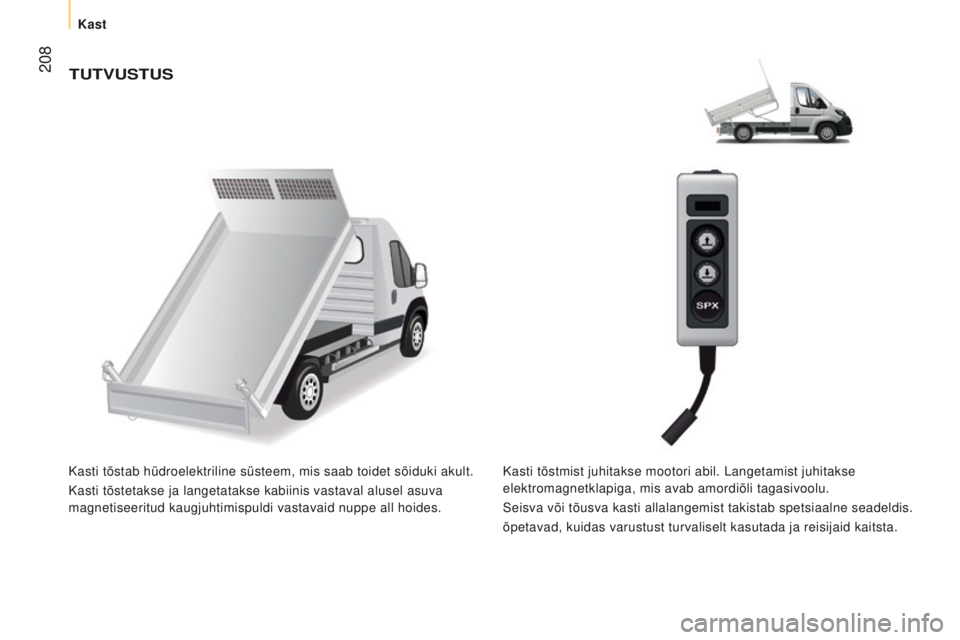

tutVuStuS
Kasti tõstab hüdroelektriline süsteem, mis saab toidet sõidu\
ki akult.
Kasti tõstetakse ja langetatakse kabiinis vastaval alusel asuva
magnetiseeritud kaugjuhtimispuldi vastavaid nuppe all hoides.Kasti tõstmist juhitakse mootori abil. Langetamist juhitakse
elektromagnetklapiga, mis avab amordiõli tagasivoolu.
Seisva või tõusva kasti allalangemist takistab spetsiaalne seadeld\
is.
õpetavad, kuidas varustust turvaliselt kasutada ja reisijaid kaitsta.\
