CITROEN JUMPER 2017 Kasutusjuhend (in Estonian)

179
Jumper_et_Chap08_Aide-Rapide_ed01-2016

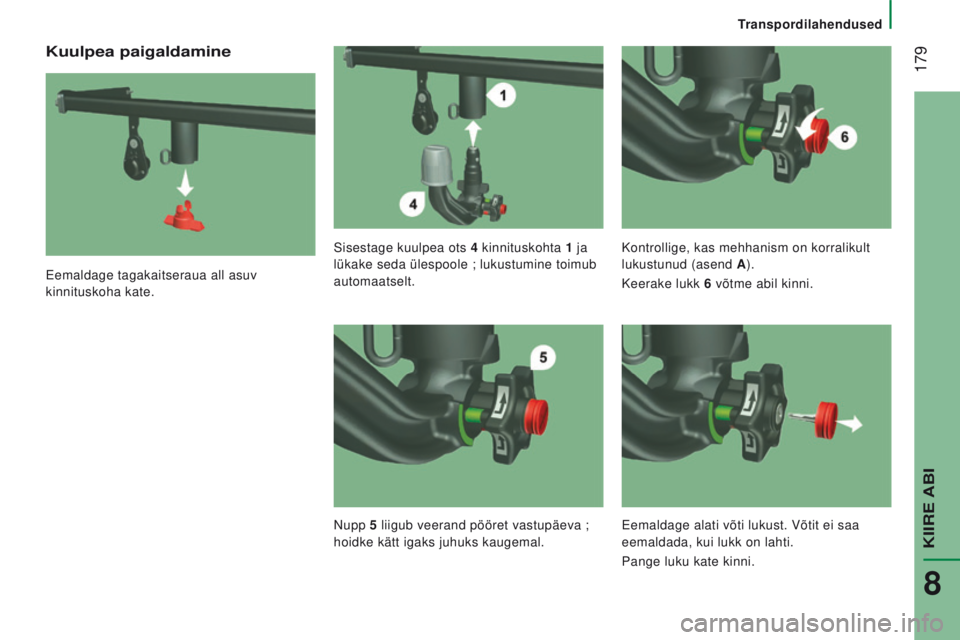

Kuulpea paigaldamine
Eemaldage tagakaitseraua all asuv
kinnituskoha kate.Sisestage kuulpea ots 4

kinnituskohta
1

j
a
lükake seda ülespoole ; lukustumine toimub
automaatselt. Kontrollige, kas mehhanism on korralikult
lukustunud (asend
a).
Keerake lukk 6 võtme abil kinni.
Nupp 5

liigub veerand pööret vastupäeva ;

hoidke kätt igaks juhuks kaugemal. Eemaldage alati võti lukust. Võtit ei saa
eemaldada, kui lukk on lahti.
Pange luku kate kinni.
Transpordilahendused
KIIRE ABI
8

180
Jumper_et_Chap08_Aide-Rapide_ed01-2016

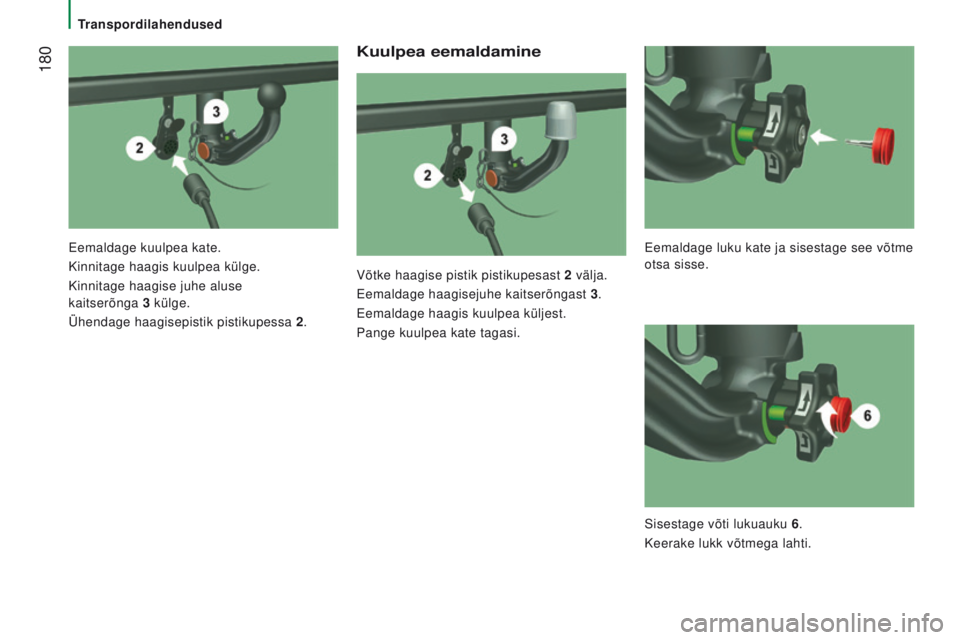

Kuulpea eemaldamine
Võtke haagise pistik pistikupesast 2 välja.
Eemaldage haagisejuhe kaitserõngast 3.
Eemaldage haagis kuulpea küljest.
Pange kuulpea kate tagasi.
Eemaldage kuulpea kate.
Kinnitage haagis kuulpea külge.
Kinnitage haagise juhe aluse
kaitserõnga

3


külge.
Ühendage haagisepistik pistikupessa

2 . Eemaldage luku kate ja sisestage see võtme
otsa sisse.
Sisestage võti lukuauku 6
.
Keerake lukk võtmega lahti.
Transpordilahendused

181
Jumper_et_Chap08_Aide-Rapide_ed01-2016

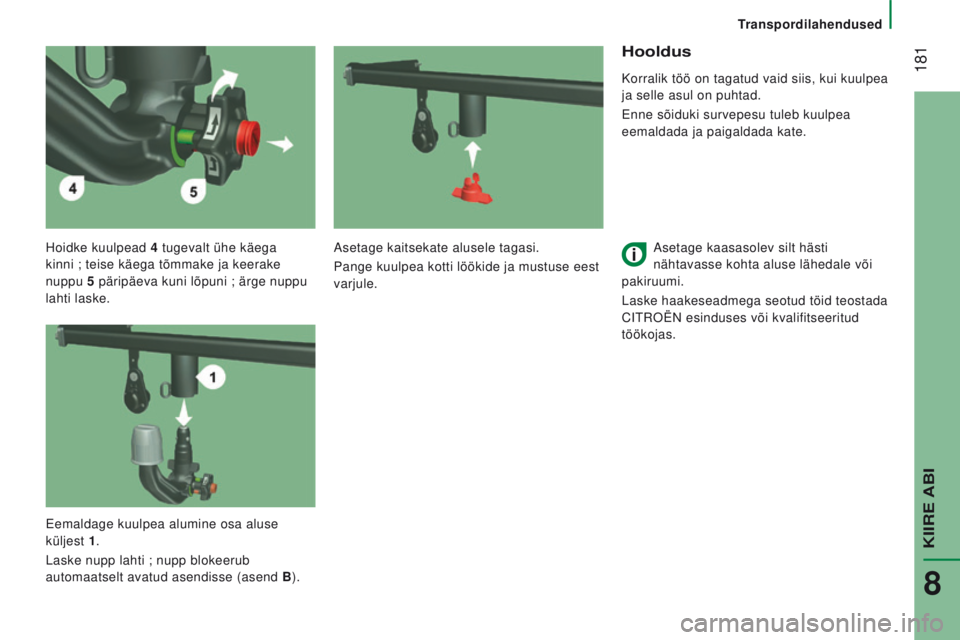

Hoidke kuulpead 4 tugevalt ühe käega
kinni ; teise käega tõmmake ja keerake
nuppu

5

päripäeva kuni lõpuni ; ärge nuppu

lahti laske.
hooldus
Korralik töö on tagatud vaid siis, kui kuulpea
ja selle asul on puhtad.
Enne sõiduki survepesu tuleb kuulpea
eemaldada ja paigaldada kate.
Asetage kaasasolev silt hästi
nähtavasse kohta aluse lähedale või
pakiruumi.
Laske haakeseadmega seotud töid teostada
CITROËN esinduses või kvalifitseeritud
töökojas.
Asetage kaitsekate alusele tagasi.
Pange kuulpea kotti löökide ja mustuse eest
varjule.
Eemaldage kuulpea alumine osa aluse
küljest 1.
Laske nupp lahti ; nupp blokeerub
automaatselt avatud asendisse (asend B ).
Transpordilahendused
KIIRE ABI
8

182
Jumper_et_Chap08_Aide-Rapide_ed01-2016

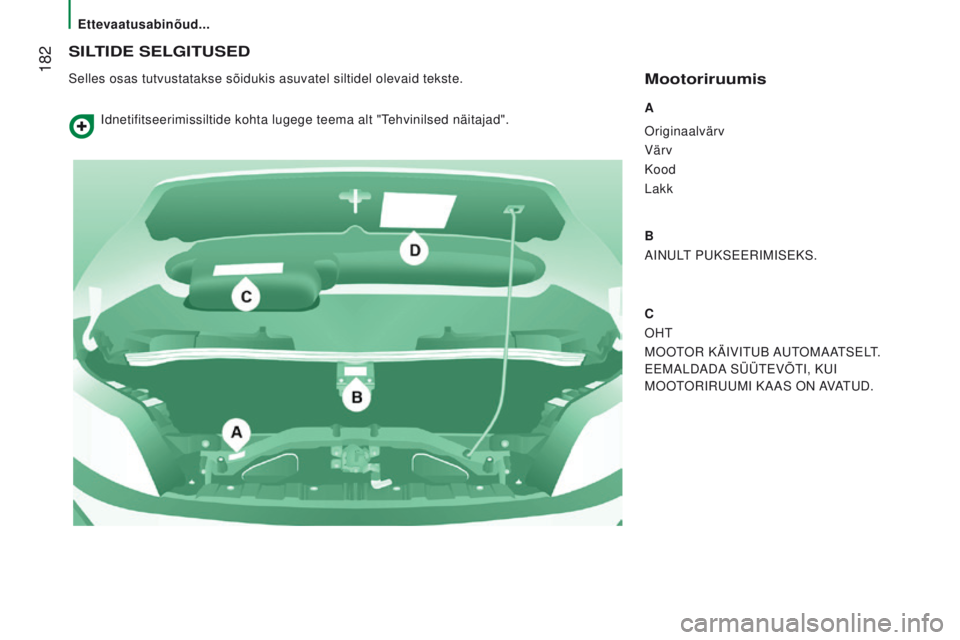

SiLtiD e S e LG itu S e D
Selles osas tutvustatakse sõidukis asuvatel siltidel olevaid tekste.Mootoriruumis
a
Originaalvärv
Värv
Kood
Lakk
B
AINUL

T PUKSEERIMISEKS.
C
OHT
MOOTOR KÄIVITUB AUTOMAATSELT.
EEMALDADA SÜÜTEVÕTI, KUI
MOOTORIRUUMI KAAS ON AVATUD.
Idnetifitseerimissiltide kohta lugege teema alt "Tehvinilsed näitajad".
Ettevaatusabinõud...

183
Jumper_et_Chap08_Aide-Rapide_ed01-2016

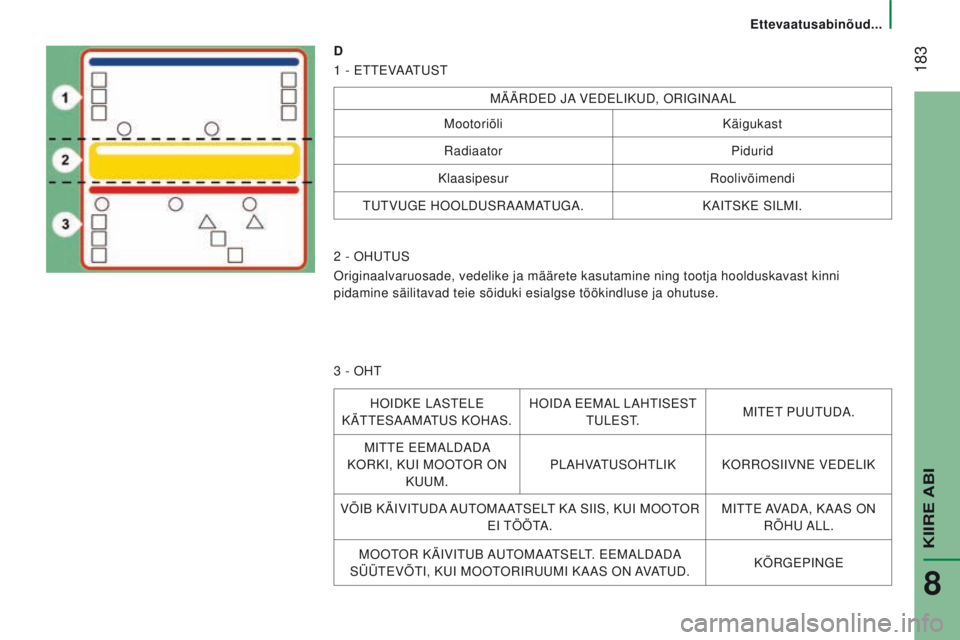

D
1 - ETTEVAATUST
MÄÄRDED JA VEDELIKUD, ORIGINAAL
Mootoriõli Käigukast
Radiaator Pidurid
Klaasipesur Roolivõimendi
TUTVUGE HOOLDUSRAAMATUGA. KAITSKE SILMI.
2 - OHUTUS
Originaalvaruosade, vedelike ja määrete kasutamine ning tootja hoo\
lduskavast kinni
pidamine säilitavad teie sõiduki esialgse töökindluse ja ohu\
tuse.
3 - OHT
HOIDKE LASTELE
KÄTTESAAMATUS KOHAS. HOIDA EEMAL LAHTISEST
TULEST. MITET PUUTUDA.
MITTE EEMALDADA
KORKI, KUI MOOTOR ON KUUM. PLAHVATUSOHTLIK
KORROSIIVNE VEDELIK
VÕIB KÄIVITUDA AUTOMAATSELT KA SIIS, KUI MOOTOR EI TÖÖTA. MITTE AVADA, KAAS ON
RÕHU ALL.
MOOTOR KÄIVITUB AUTOMAATSELT. EEMALDADA
SÜÜTEVÕTI, KUI MOOTORIRUUMI KAAS ON AVATUD. KÕRGEPINGE
KIIRE ABI
8
Ettevaatusabinõud...

184
Jumper_et_Chap08_Aide-Rapide_ed01-2016

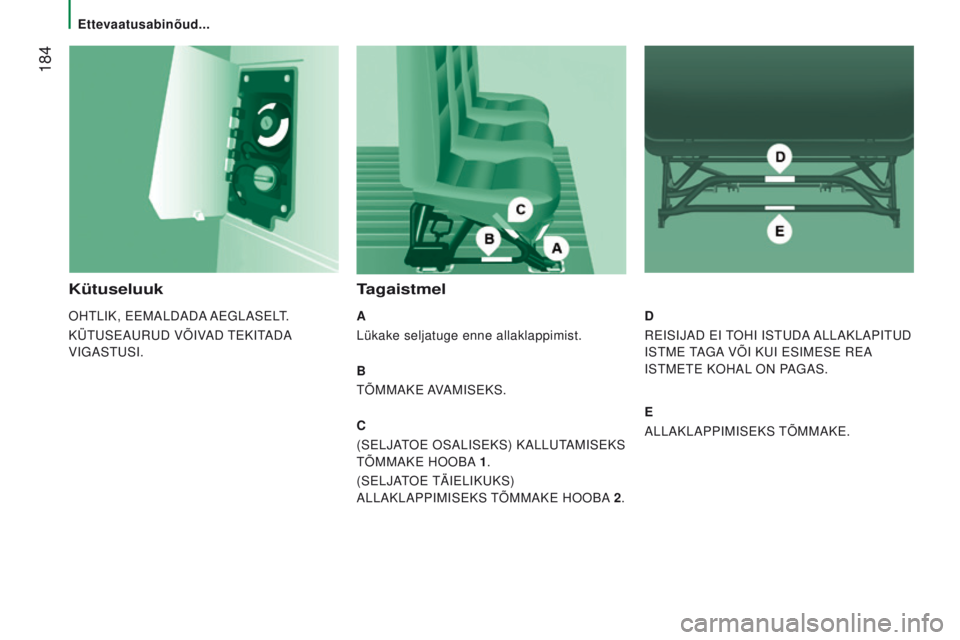

Kütuseluuk
OHTLIK, EEMALDADA AEGLASELT.
KÜTUSEAURUD VÕIVAD TEKITADA
VIGASTUSI.
tagaistmel
a
Lükake seljatuge enne allaklappimist.
B
TÕMMAKE A
VAMISEKS.
C
(SELJATOE OSALISEKS) KALLUTAMISEKS
TÕMMAKE HOOBA 1 .
(SELJATOE TÄIELIKUKS)
ALLAKLAPPIMISEKS TÕMMAKE HOOBA 2. D
REISIJAD EI TOHI ISTUDA ALLAKLAPITUD
ISTME TAGA VÕI KUI ESIMESE REA
ISTMETE KOHAL ON PAGAS.
e
ALLAKLAPPIMISEKS TÕMMAKE.
Ettevaatusabinõud...

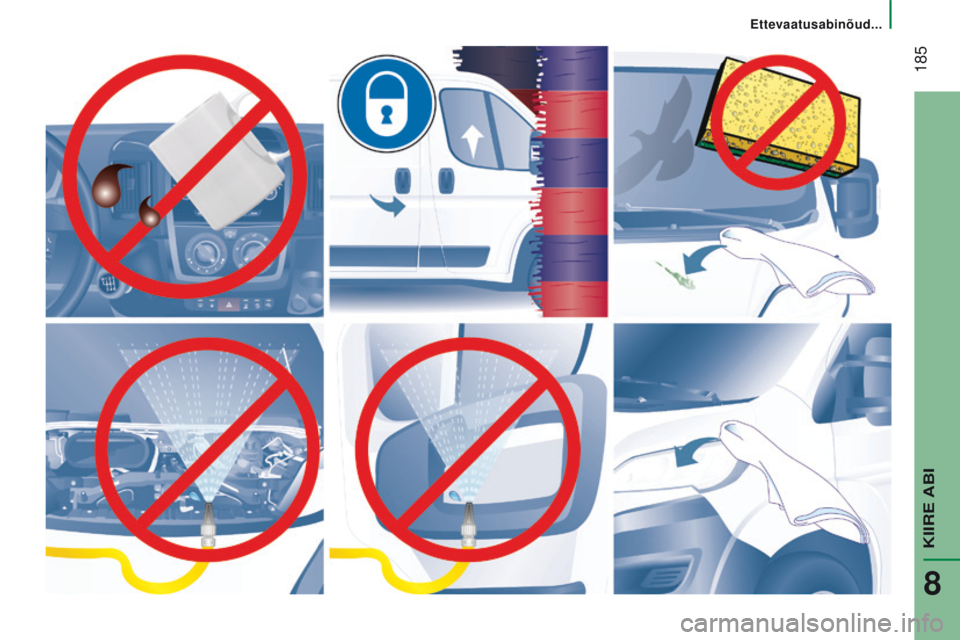

185
Jumper_et_Chap08_Aide-Rapide_ed01-2016
KIIRE ABI
8
Ettevaatusabinõud...

186
Jumper_et_Chap09_Caracteristiques-Techniques_ed01-2016
Mõõtmed

187
Jumper_et_Chap09_Caracteristiques-Techniques_ed01-2016
MÕÕtMeD
Mõõtmed on millimeetrites.
Teie sõiduk on saadaval 4 pikkuse (L1..) ja 3 kõrgusega (H1..), nagu on kirjas vastavates tabelites :
K
au B i K
L1 L2L3L4
h

1
h
2
h
1
h
2
h
2
h
3
h
2
h
3
L Pikkus 4 9635 4135 9986 363
hKõrgus 2 254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
aT

eljevahe 3 0003 450 4 035
B Esimene ülend 948
C Tagumine ülend 1 0151 380
D Laius (peeglitega / ilma peegliteta) 2 508
/ 2 050
eEsirataste vahe1 810
fT

agarataste vahe 1 790
G Koormaruumi lävekõrgus 535
- 565
iSisepõranda pikkus2 6703 1203 7054 070
jMaksimaalne koormakõrgus 1 662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Maksimaalne koormalaius 1 870
M Rattakoobaste vahe 1 422
Maht (m
3) 89,5 10 11,5 13 15 15 17
9
TEHNILISED NÄITAJAD
Mõõtmed

188
Jumper_et_Chap09_Caracteristiques-Techniques_ed01-2016

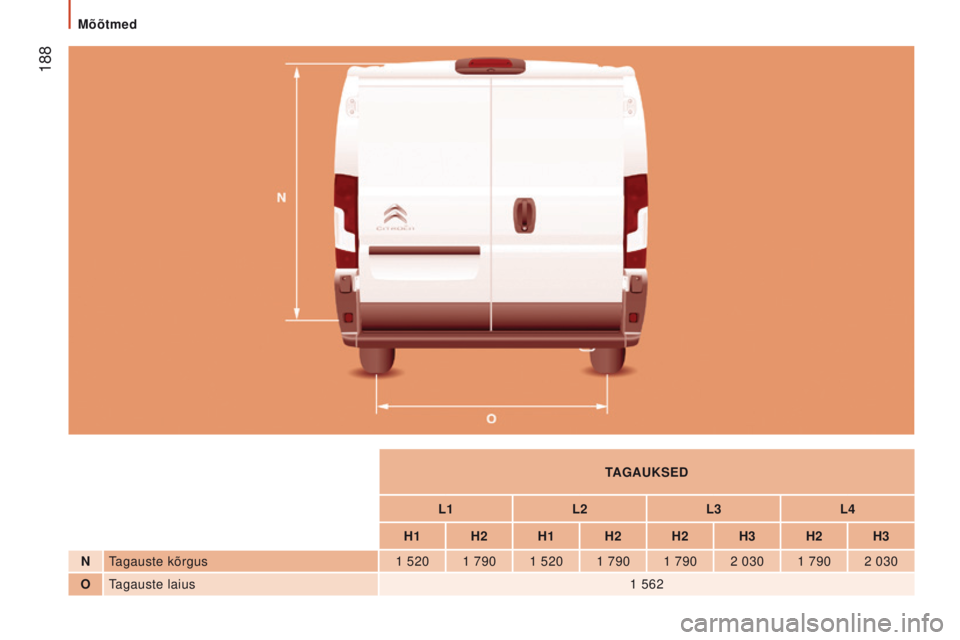

taGauKSeD
L1 L2L3L4
h

1
h

2
h

1
h
2
h
2
h
3
h
2
h
3
N Tagauste kõrgus 1 520 1 790 1 520 1 790 1 790 2 030 1 790 2 030
O Tagauste laius 1 562
Mõõtmed
