CITROEN JUMPER 2017 Libretti Di Uso E manutenzione (in Italian)

Confort
89
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

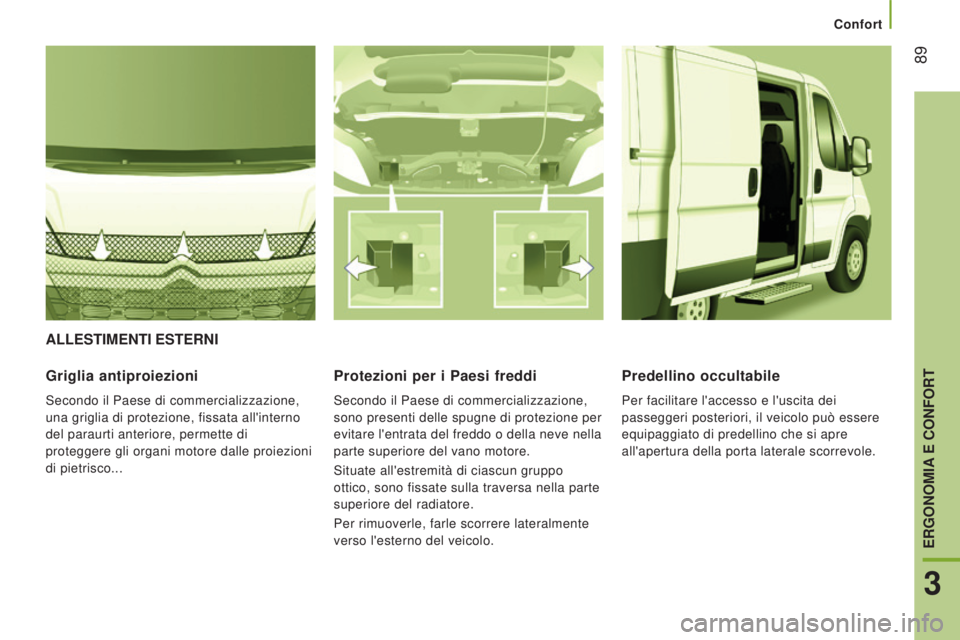

ALLESTIMENTI ESTERNI
Griglia antiproiezioni
Secondo il Paese di commercializzazione,
una griglia di protezione, fissata all'interno
del paraurti anteriore, permette di
proteggere gli organi motore dalle proiezioni
di pietrisco...
Protezioni per i Paesi freddi
Secondo il Paese di commercializzazione,
sono presenti delle spugne di protezione per
evitare l'entrata del freddo o della neve nella
parte superiore del vano motore.
Situate all'estremità di ciascun gruppo
ottico, sono fissate sulla traversa nella parte
superiore del radiatore.
Per rimuoverle, farle scorrere lateralmente
verso l'esterno del veicolo.
Predellino occultabile
Per facilitare l'accesso e l'uscita dei
passeggeri posteriori, il veicolo può essere
equipaggiato di predellino che si apre
all'apertura della porta laterale scorrevole.
3
ERGONOMIA E CONFORT

90
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

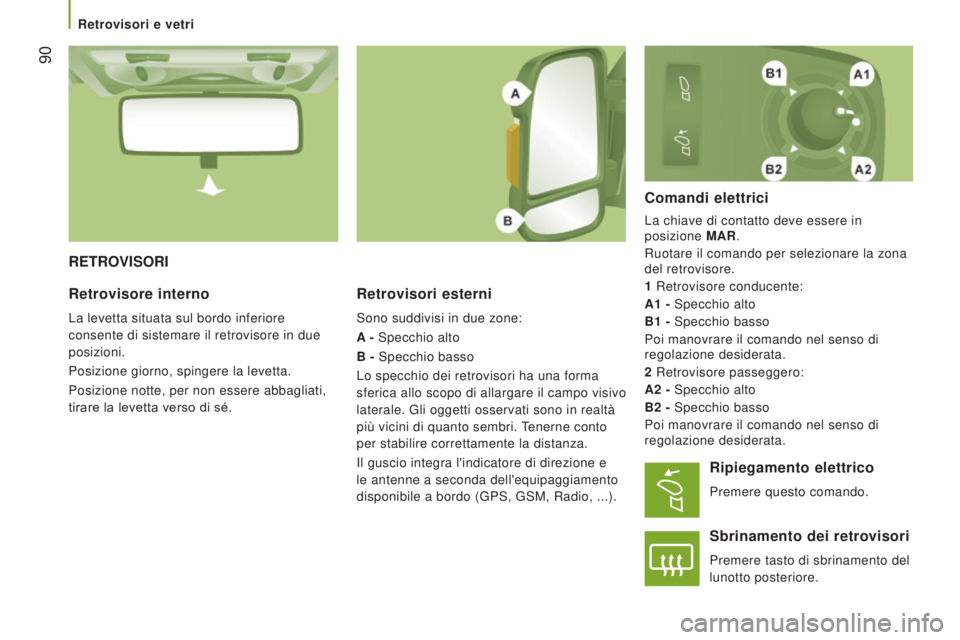

RETROVISORIRetrovisori esterni
Sono suddivisi in due zone:
A - Specchio alto
B - Specchio basso
Lo specchio dei retrovisori ha una forma
sferica allo scopo di allargare il campo visivo
laterale. Gli oggetti osservati sono in realtà
più vicini di quanto sembri. Tenerne conto
per stabilire correttamente la distanza.
Il guscio integra l'indicatore di direzione e
le antenne a seconda dell'equipaggiamento
disponibile a bordo (GPS, GSM, Radio, ...).
Comandi elettrici
La chiave di contatto deve essere in
posizione MAR .
Ruotare il comando per selezionare la zona
del retrovisore.
1

Retrovisore conducente:
A1

- Specchio alto
B1
- Specchio basso
Poi manovrare il comando nel senso di
regolazione desiderata.
2

Retrovisore passeggero:
A2

- Specchio alto
B2
- Specchio basso
Poi manovrare il comando nel senso di
regolazione desiderata.
Retrovisore interno
La levetta situata sul bordo inferiore
consente di sistemare il retrovisore in due
posizioni.
Posizione giorno, spingere la levetta.
Posizione notte, per non essere abbagliati,
tirare la levetta verso di sé.
Ripiegamento elettrico
Premere questo comando.
Sbrinamento dei retrovisori
Premere tasto di sbrinamento del
lunotto posteriore.
Retrovisori e vetri

Retrovisori e vetri
91
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

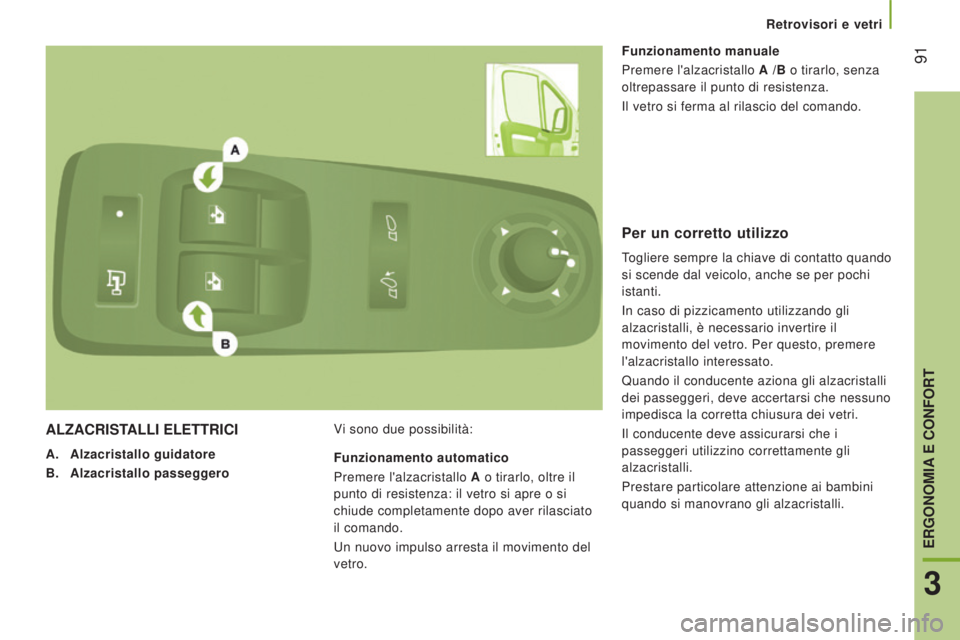

ALZACRISTALLI ELETTRICI
A. Alzacristallo guidatore
B.
Alzacristallo passeggero V

i sono due possibilità:Funzionamento manuale
Premere l'alzacristallo A
/B o tirarlo, senza
oltrepassare il punto di resistenza.
Il vetro si ferma al rilascio del comando.
Funzionamento automatico
Premere l'alzacristallo A o tirarlo, oltre il
punto di resistenza: il vetro si apre o si
chiude completamente dopo aver rilasciato
il comando.
Un nuovo impulso arresta il movimento del
vetro.
Per un corretto utilizzo
Togliere sempre la chiave di contatto quando
si scende dal veicolo, anche se per pochi
istanti.
In caso di pizzicamento utilizzando gli
alzacristalli, è necessario invertire il
movimento del vetro. Per questo, premere
l'alzacristallo interessato.
Quando il conducente aziona gli alzacristalli
dei passeggeri, deve accertarsi che nessuno
impedisca la corretta chiusura dei vetri.
Il conducente deve assicurarsi che i
passeggeri utilizzino correttamente gli
alzacristalli.
Prestare particolare attenzione ai bambini
quando si manovrano gli alzacristalli.
3
ERGONOMIA E CONFORT

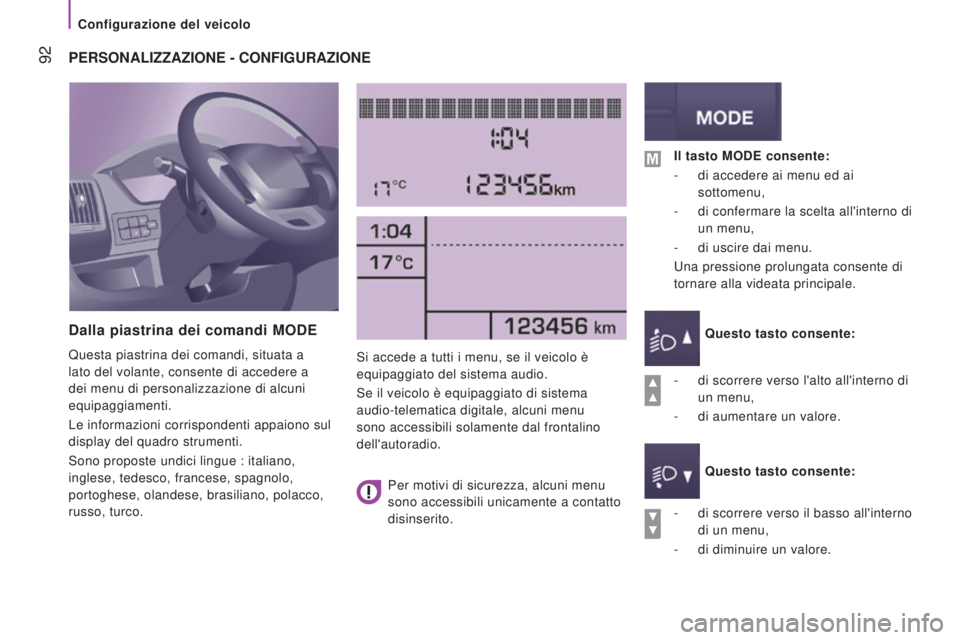

92PERSONALIZZAZIONE - CONFIGURAZIONE
Dalla piastrina dei comandi MODE
Questa piastrina dei comandi, situata a
lato del volante, consente di accedere a
dei menu di personalizzazione di alcuni
equipaggiamenti.
Le informazioni corrispondenti appaiono sul
display del quadro strumenti.
Sono proposte undici lingue : italiano,
inglese, tedesco, francese, spagnolo,
portoghese, olandese, brasiliano, polacco,
russo, turco.Si accede a tutti i menu, se il veicolo è
equipaggiato del sistema audio.
Se il veicolo è equipaggiato di sistema
audio-telematica digitale, alcuni menu
sono accessibili solamente dal frontalino
dell'autoradio.
-

di scorrere verso il basso all'interno

di un menu,
-

di diminuire un valore.
Il tasto MODE consente:
-


di accedere ai menu ed ai

sottomenu,
-
di confermare la scelta all'interno di

un menu,
-
di uscire dai menu.
Una pressione prolungata consente di

tornare alla videata principale.
Questo tasto consente:
Questo tasto consente:
-

di scorrere verso l'alto all'interno di

un menu,
-

di aumentare un valore.
Per motivi di sicurezza, alcuni menu


sono accessibili unicamente a contatto
disinserito.
Configurazione del veicolo

93
Configurazione del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

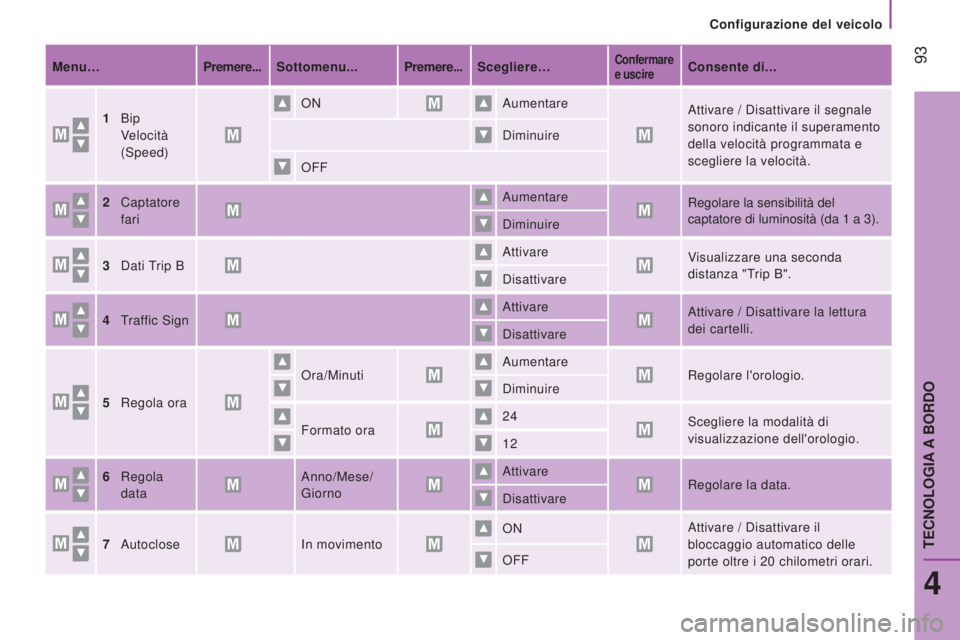

Menu…Premere...Sottomenu... Premere...Scegliere…Confermare
e uscireConsente di...
1
Bip


Velocità
(Speed) ON
Aumentare
Attivare / Disattivare il segnale
sonoro indicante il superamento
della velocità programmata e
scegliere la velocità.
Diminuire
OFF
2
Captatore


fari Aumentare
Regolare la sensibilità del
captatore di luminosità (da 1
a 3).
Diminuire
3
Dati T

rip B Attivare
Visualizzare una seconda
distanza "Trip B".
Disattivare
4
T

raffic Sign Attivare
Attivare / Disattivare la lettura
dei cartelli.
Disattivare
5
Regola ora Ora/Minuti
Aumentare
Regolare l'orologio.
Diminuire
Formato ora 24
Scegliere la modalità di


visualizzazione dell'orologio.
12
6
Regola


data Anno/Mese/
Giorno Attivare
Regolare la data.
Disattivare
7
Autoclose In movimento ON
Attivare / Disattivare il


bloccaggio automatico delle
porte oltre i 20
chilometri orari.
OFF
4
TECNOLOGIA A BORDO

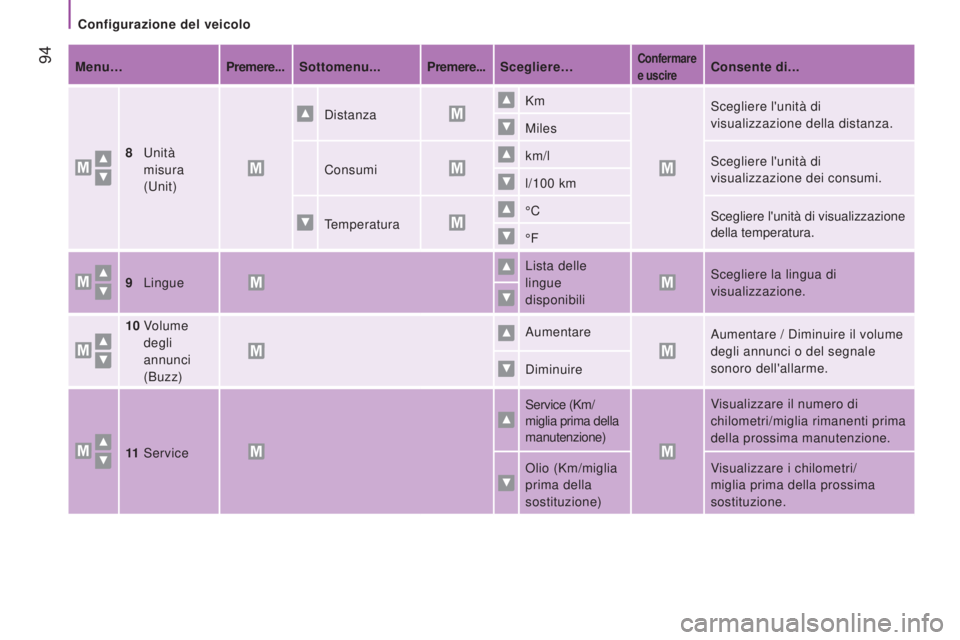

94Menu…Premere...Sottomenu... Premere...Scegliere…Confermare
e uscireConsente di...
8
Unità


misura
(Unit) Distanza
Km
Scegliere l'unità di
visualizzazione della distanza.
Miles
Consumi km/l
Scegliere l'unità di
visualizzazione dei consumi.
l/100

km
Temperatura °C
Scegliere l'unità di visualizzazione
della temperatura.
°F
9
Lingue Lista delle


lingue
disponibili Scegliere la lingua di
visualizzazione.
10

V

olume
degli
annunci
(Buzz) Aumentare
Aumentare / Diminuire il volume
degli annunci o del segnale
sonoro dell'allarme.
Diminuire
11
Service Service (Km/
miglia prima della


manutenzione) Visualizzare il numero di
chilometri/miglia rimanenti prima
della prossima manutenzione.
Olio (Km/miglia
prima della
sostituzione) Visualizzare i chilometri/
miglia prima della prossima
sostituzione.
Configurazione del veicolo

95
Configurazione del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

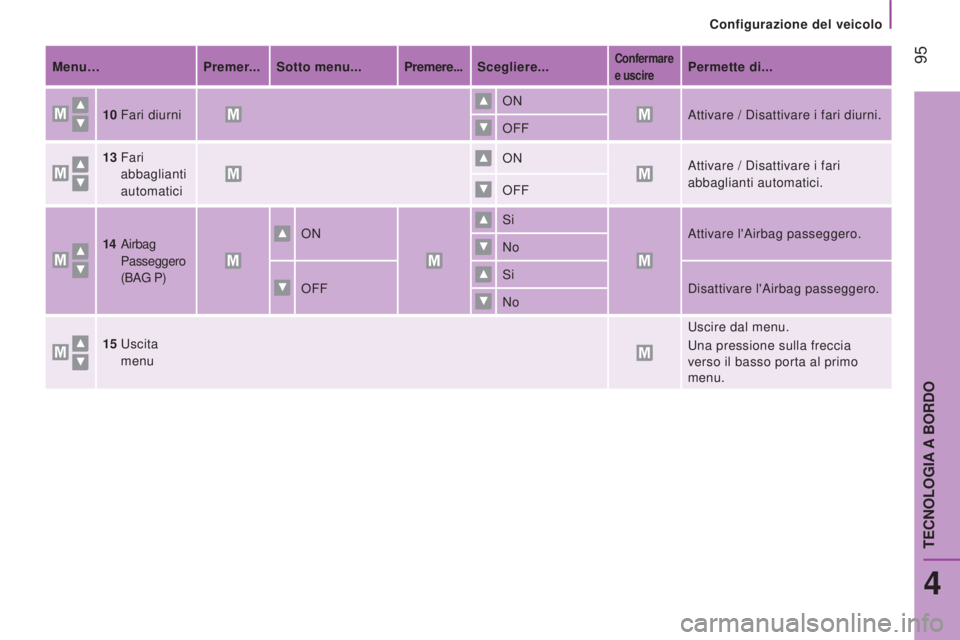

Menu…Premer...Sotto menu... Premere...Scegliere...Confermare
e uscirePermette di...
10

Fari diurni ON
Attivare / Disattivare i fari diurni.
OFF
13


Fari


abbaglianti
automatici ON
Attivare / Disattivare i fari
abbaglianti automatici.
OFF
14

Airbag


Passeggero
(BAG P) ON
Si
Attivare l'Airbag passeggero.
No
OFF Si
Disattivare l'Airbag passeggero.
No
15

Uscita


menu Uscire dal menu.
Una pressione sulla freccia
verso il basso porta al primo
menu.
4
TECNOLOGIA A BORDO

96

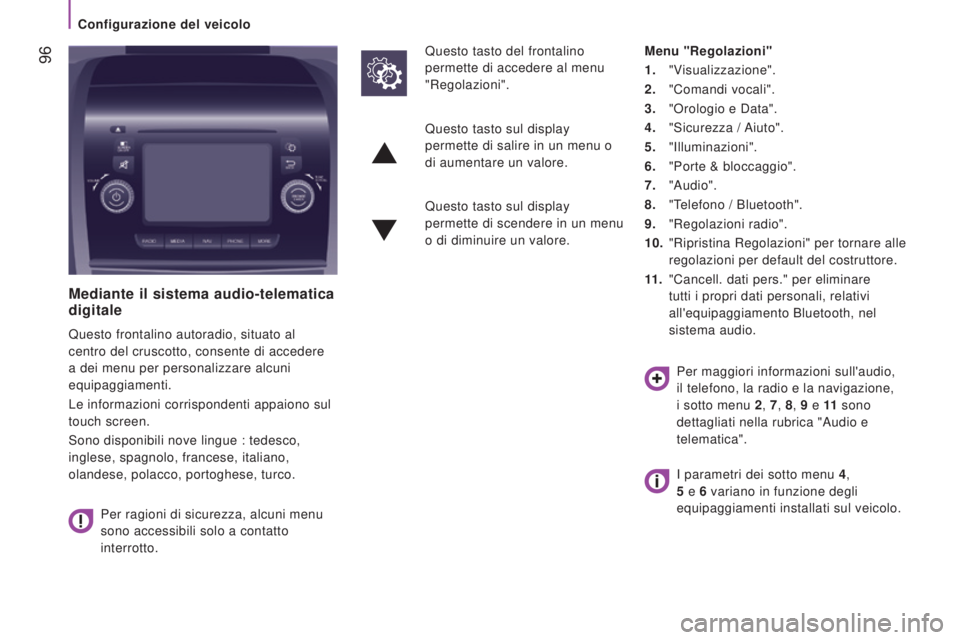

Mediante il sistema audio-telematica
digitale
Questo frontalino autoradio, situato al
centro del cruscotto, consente di accedere
a dei menu per personalizzare alcuni
equipaggiamenti.
Le informazioni corrispondenti appaiono sul
touch screen.
Sono disponibili nove lingue : tedesco,
inglese, spagnolo, francese, italiano,
olandese, polacco, portoghese, turco.Per ragioni di sicurezza, alcuni menu
sono accessibili solo a contatto
interrotto. Questo tasto del frontalino
permette di accedere al menu
"Regolazioni".
Menu "Regolazioni"
1. "Visualizzazione".
2.
"Comandi vocali".
3.

"Orologio e Data".
4.

"Sicurezza
/ Aiuto".
5. "Illuminazioni".
6.
"Porte & bloccaggio".
7.
"Audio".
8.
"T
elefono / Bluetooth".
9.
"Regolazioni radio".
10.

"Ripristina Regolazioni" per tornare alle

regolazioni per default del costruttore.
11 .
"Cancell. dati pers." per eliminare

tutti i propri dati personali, relativi
all'equipaggiamento Bluetooth, nel
sistema audio.
Questo tasto sul display
permette di salire in un menu o
di aumentare un valore.
Questo tasto sul display
permette di scendere in un menu
o di diminuire un valore.
Per maggiori informazioni sull'audio,
il telefono, la radio e la navigazione,
i sotto menu 2, 7, 8, 9

e 11 sono


dettagliati nella rubrica "Audio e
telematica".
I parametri dei sotto menu 4 ,
5

e 6


variano in funzione degli

equipaggiamenti installati sul veicolo.
Configurazione del veicolo

97
Configurazione del veicolo
Jumper_it_Chap04_Technologie-a-bord_ed01-2016
A partire dal sotto menu "Sicurezza / Aiuto",
è possibile :
-
selezionare "T
elecamera di retromarcia"
per attivare o disattivare l'utilizzo (On,
Off),
-

selezionare "Parkview Camera",

poi "Retard camera" per attivare o
disattivare il mantenimento della
visualizzazione per 10
secondi o fino a
18
km/h (On, Off),
-

selezionare "T
raffic Sign" per attivare o
disattivare il suo utilizzo (On, Off),
-

selezionare "Airbag passeggero" per

attivare o disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Illuminazioni", è
possibile :
-

selezionare "Fari diurni" per attivare o

disattivare l'utilizzo (On, Off),
-

selezionare "Fari abbaglianti autom." per

attivare o disattivare il suo utilizzo (On,
Off),
-

selezionare "Captatore dei fari" per

regolare la sensibilità (1, 2, 3). A partire dal sotto menu "Porte &
bloccaggio", è possibile :
-

selezionare "Autoclose" per attivare o

disattivare l'utilizzo (On, Off).
A partire dal sotto menu "Visualizzazione", è
possibile :
-

selezionare "Lingue" e scegliere una


delle lingue elencate qui sopra,
-

selezionare "Unità di misura" e


impostare il consumo (l/100

km, mpg),
le distanze (km, miglia) e la temperatura
(°C, °F),
-

selezionare "V

isualizzazione Tragitto B"
per attivare o disattivare il tragitto B del
computer di bordo (On, Off).
A partire dal sotto menu "Orologio e Data", è
possibile :
-

selezionare "Regolazione ora e formato"


per regolar l'ora, i minuti, i secondi e
scegliere il formato (24

h, 12

h con am o
pm),
-

selezionare "Regolazione Data" per


regolare il giorno, il mese e l'anno.
Per regolare l'ora manualmente,
"Sincronizza Ora" deve essere
disattivata (Off).
4
TECNOLOGIA A BORDO

98
Jumper_it_Chap04_Technologie-a-bord_ed01-2016

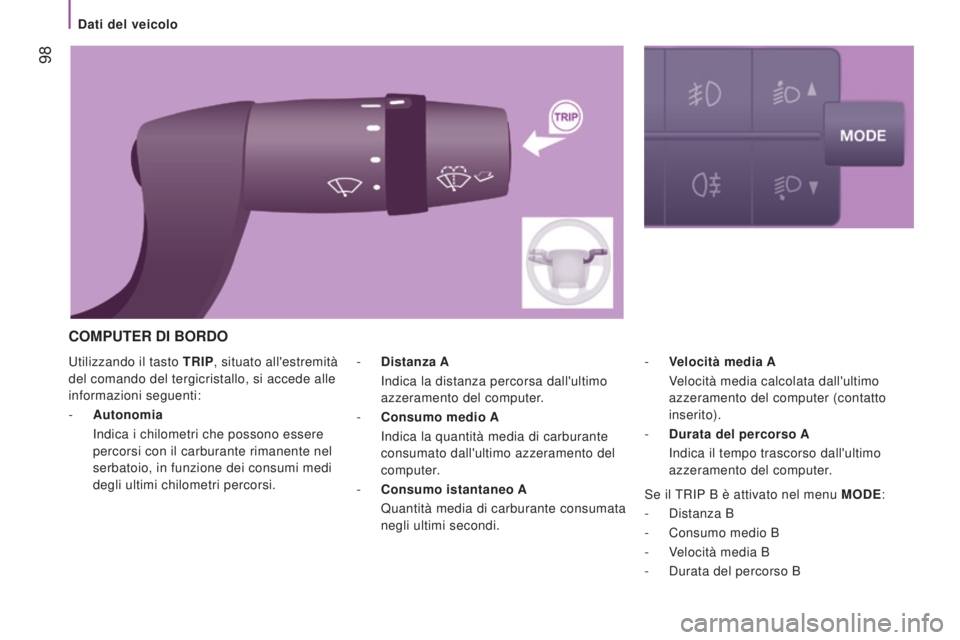

Utilizzando il tasto TRIP, situato all'estremità
del comando del tergicristallo, si accede alle
informazioni seguenti:
-
Autonomia

Indica i chilometri che possono essere


percorsi con il carburante rimanente nel
serbatoio, in funzione dei consumi medi
degli ultimi chilometri percorsi. -
V elocità media A

V

elocità media calcolata dall'ultimo
azzeramento del computer (contatto
inserito).
-

Durata del percorso
A
Indica il tempo trascorso dall'ultimo


azzeramento del computer.
-
Distanza A

Indica la distanza percorsa dall'ultimo


azzeramento del computer.
-

Consumo
medio A
Indica la quantità media di carburante


consumato dall'ultimo azzeramento del
computer.
-

Consumo
istantaneo A
Quantità media di carburante consumata


negli ultimi secondi.
COMPUTER DI BORDO
Se il TRIP B è attivato nel menu MODE:
-

Distanza B
-


Consumo medio B
-


V
elocità media B
-

Durata del percorso B
Dati del veicolo
