Sedili
79
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

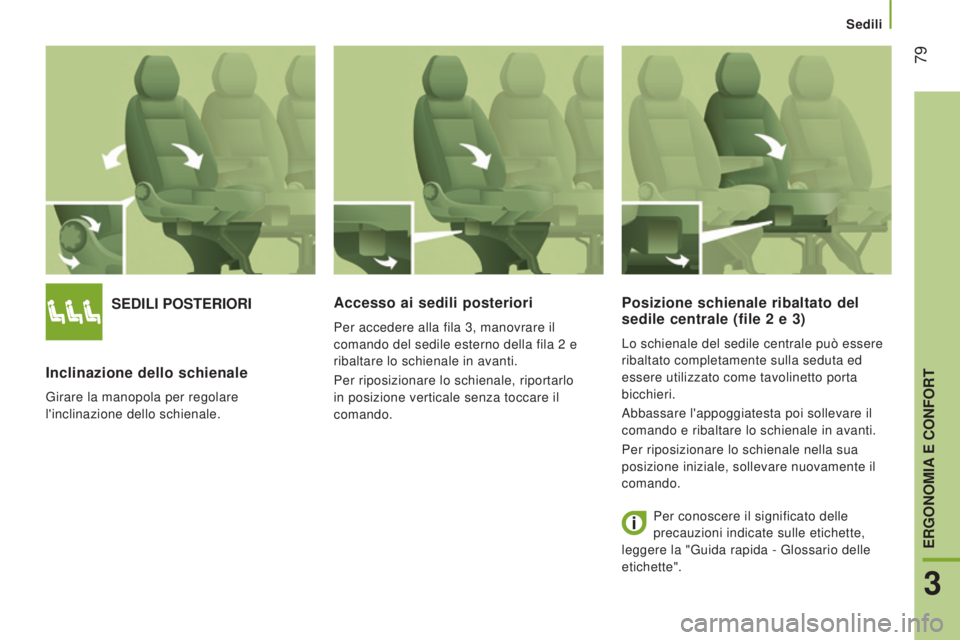

SEDILI POSTERIORI
Inclinazione dello schienale
Girare la manopola per regolare
l'inclinazione dello schienale.
Accesso ai sedili posteriori
Per accedere alla fila 3, manovrare il
comando del sedile esterno della fila 2 e
ribaltare lo schienale in avanti.
Per riposizionare lo schienale, riportarlo
in posizione verticale senza toccare il
comando.
Posizione schienale ribaltato del
sedile centrale (file 2 e 3)
Lo schienale del sedile centrale può essere
ribaltato completamente sulla seduta ed
essere utilizzato come tavolinetto porta
bicchieri.
Abbassare l'appoggiatesta poi sollevare il
comando e ribaltare lo schienale in avanti.
Per riposizionare lo schienale nella sua
posizione iniziale, sollevare nuovamente il
comando.
Per conoscere il significato delle
precauzioni indicate sulle etichette,
leggere la "Guida rapida - Glossario delle
etichette".
3
ERGONOMIA E CONFORT

80
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

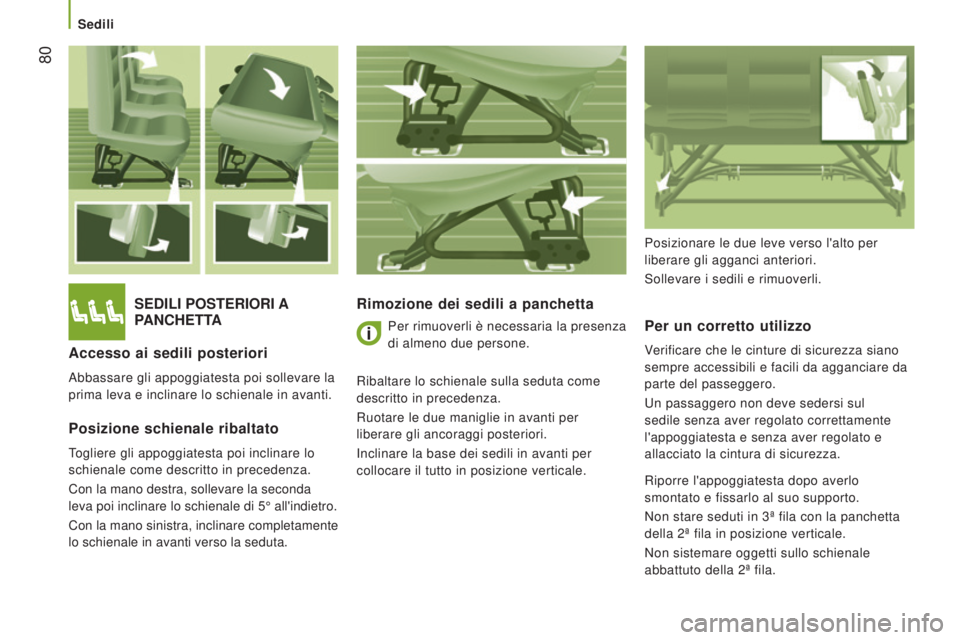

SEDILI POSTERIORI A P
ANCHETTARimozione dei sedili a panchetta
Per un corretto utilizzo
Verificare che le cinture di sicurezza siano
sempre accessibili e facili da agganciare da
parte del passeggero.
Un passaggero non deve sedersi sul
sedile senza aver regolato correttamente
l'appoggiatesta e senza aver regolato e
allacciato la cintura di sicurezza.Accesso ai sedili posteriori
Abbassare gli appoggiatesta poi sollevare la
prima leva e inclinare lo schienale in avanti.
Posizione schienale ribaltato
Togliere gli appoggiatesta poi inclinare lo
schienale come descritto in precedenza.
Con la mano destra, sollevare la seconda
leva poi inclinare lo schienale di 5° all'indietro.
Con la mano sinistra, inclinare completamente
lo schienale in avanti verso la seduta. Posizionare le due leve verso l'alto per
liberare gli agganci anteriori.
Sollevare i sedili e rimuoverli.
Per rimuoverli è necessaria la presenza
di almeno due persone.
Ribaltare lo schienale sulla seduta come
descritto in precedenza.
Ruotare le due maniglie in avanti per
liberare gli ancoraggi posteriori.
Inclinare la base dei sedili in avanti per
collocare il tutto in posizione verticale. Riporre l'appoggiatesta dopo averlo
smontato e fissarlo al suo supporto.
Non stare seduti in 3ª fila con la panchetta
della 2ª fila in posizione verticale.
Non sistemare oggetti sullo schienale
abbattuto della 2ª fila.
Sedili

Confort
81
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

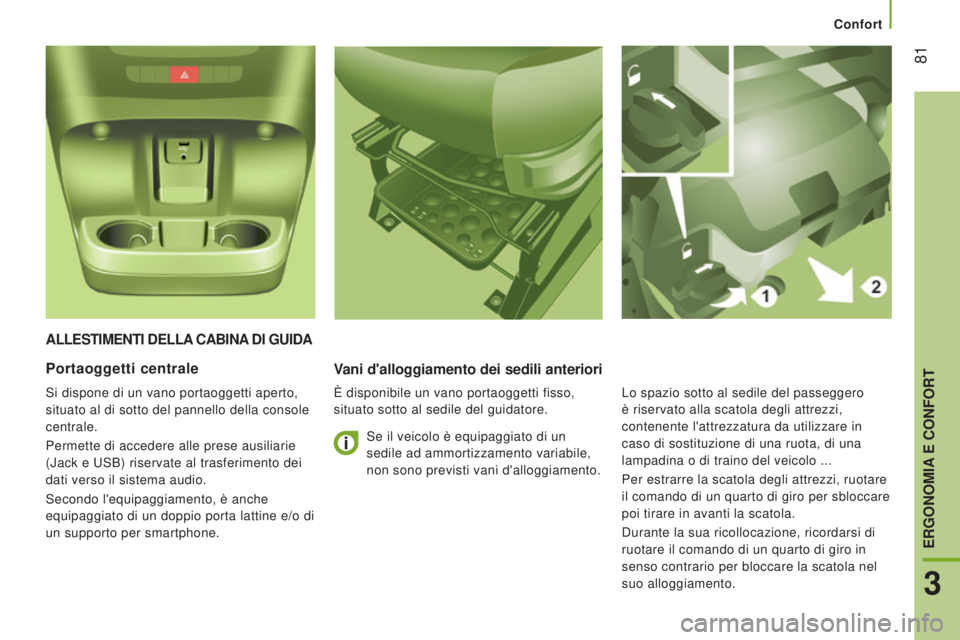

ALLESTIMENTI DELLA CABINA DI GUIDA
Vani d'alloggiamento dei sedili anteriori
È disponibile un vano portaoggetti fisso,
situato sotto al sedile del guidatore.
Portaoggetti centrale
Si dispone di un vano portaoggetti aperto,
situato al di sotto del pannello della console
centrale.
Permette di accedere alle prese ausiliarie
(Jack e USB) riservate al trasferimento dei
dati verso il sistema audio.
Secondo l'equipaggiamento, è anche
equipaggiato di un doppio porta lattine e/o di
un supporto per smartphone. Se il veicolo è equipaggiato di un
sedile ad ammortizzamento variabile,
non sono previsti vani d'alloggiamento.
Lo spazio sotto al sedile del passeggero
è riservato alla scatola degli attrezzi,
contenente l'attrezzatura da utilizzare in
caso di sostituzione di una ruota, di una
lampadina o di traino del veicolo ...
Per estrarre la scatola degli attrezzi, ruotare
il comando di un quarto di giro per sbloccare
poi tirare in avanti la scatola.
Durante la sua ricollocazione, ricordarsi di
ruotare il comando di un quarto di giro in
senso contrario per bloccare la scatola nel
suo alloggiamento.
3
ERGONOMIA E CONFORT

82
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

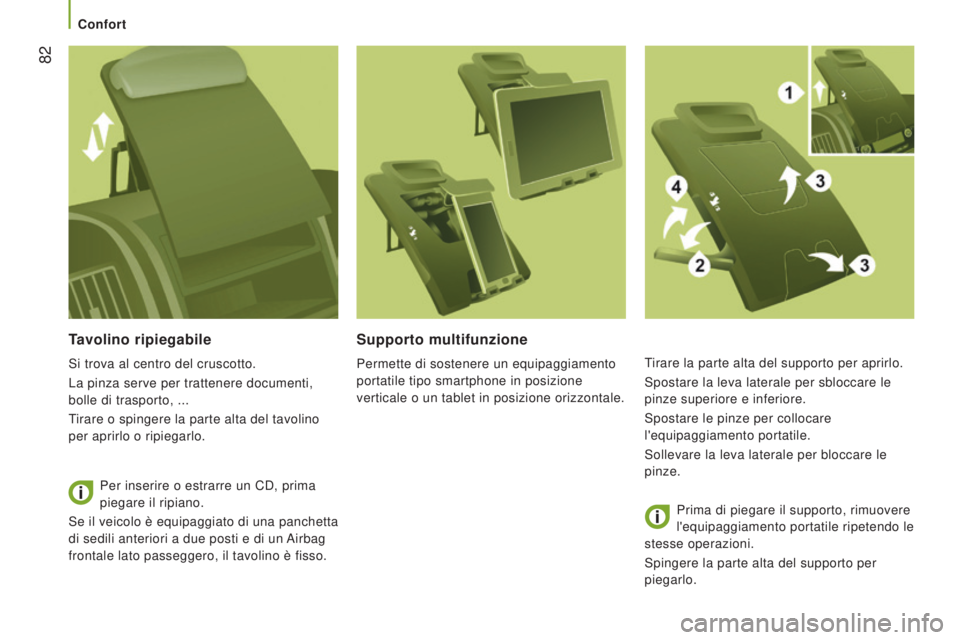

Tavolino ripiegabile
Si trova al centro del cruscotto.
La pinza serve per trattenere documenti,
bolle di trasporto, ...
Tirare o spingere la parte alta del tavolino
per aprirlo o ripiegarlo.Per inserire o estrarre un CD, prima
piegare il ripiano.
Se il veicolo è equipaggiato di una panchetta
di sedili anteriori a due posti e di un Airbag
frontale lato passeggero, il tavolino è fisso.
Supporto multifunzione
Permette di sostenere un equipaggiamento
portatile tipo smartphone in posizione
verticale o un tablet in posizione orizzontale. Tirare la parte alta del supporto per aprirlo.
Spostare la leva laterale per sbloccare le
pinze superiore e inferiore.
Spostare le pinze per collocare
l'equipaggiamento portatile.
Sollevare la leva laterale per bloccare le
pinze.
Prima di piegare il supporto, rimuovere
l'equipaggiamento portatile ripetendo le
stesse operazioni.
Spingere la parte alta del supporto per
piegarlo.
Confort

Confort
83
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

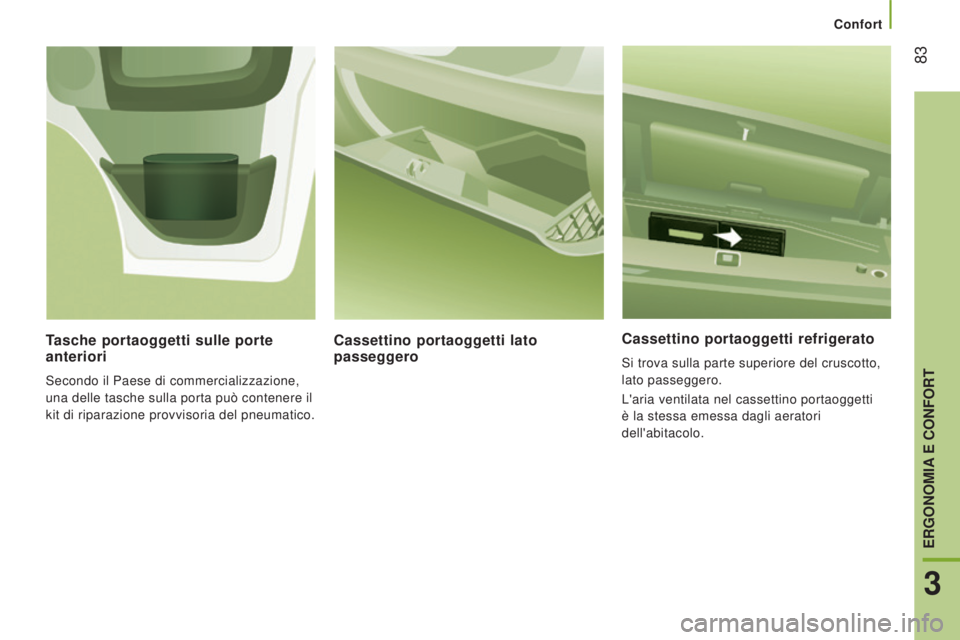

Cassettino portaoggetti refrigerato
Si trova sulla parte superiore del cruscotto,
lato passeggero.
L'aria ventilata nel cassettino portaoggetti
è la stessa emessa dagli aeratori
dell'abitacolo.
Cassettino portaoggetti lato
passeggero
Tasche portaoggetti sulle porte
anteriori
Secondo il Paese di commercializzazione,
una delle tasche sulla porta può contenere il
kit di riparazione provvisoria del pneumatico.
3
ERGONOMIA E CONFORT

84
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

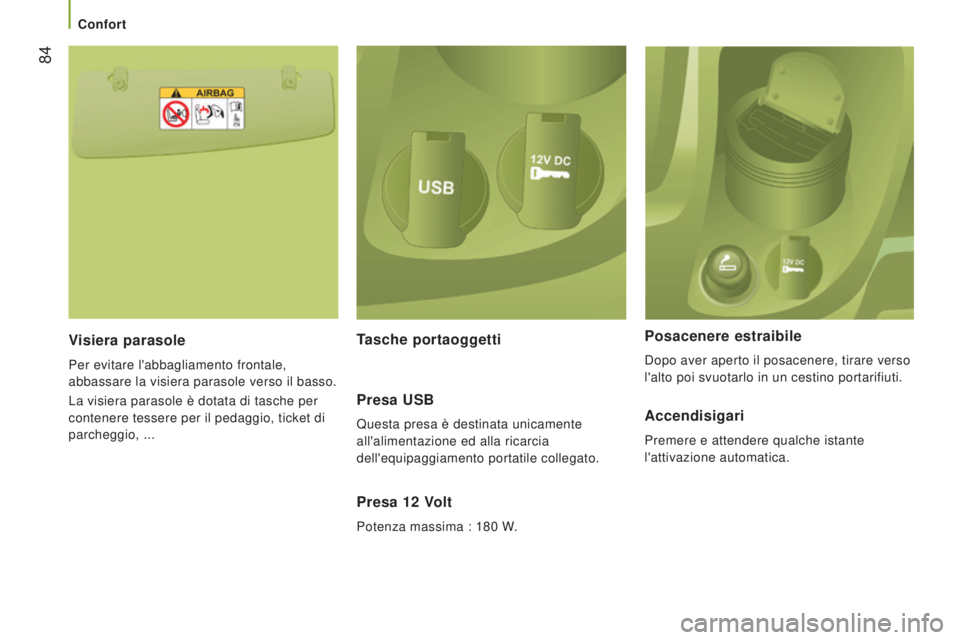

Visiera parasole
Per evitare l'abbagliamento frontale,
abbassare la visiera parasole verso il basso.
La visiera parasole è dotata di tasche per
contenere tessere per il pedaggio, ticket di
parcheggio, ...
Presa 12 Volt
Potenza massima : 180 W.
Posacenere estraibile
Dopo aver aperto il posacenere, tirare verso
l'alto poi svuotarlo in un cestino portarifiuti.
Tasche portaoggetti
Presa USB
Questa presa è destinata unicamente
all'alimentazione ed alla ricarcia
dell'equipaggiamento portatile collegato.Accendisigari
Premere e attendere qualche istante
l'attivazione automatica.
Confort

Confort
85
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

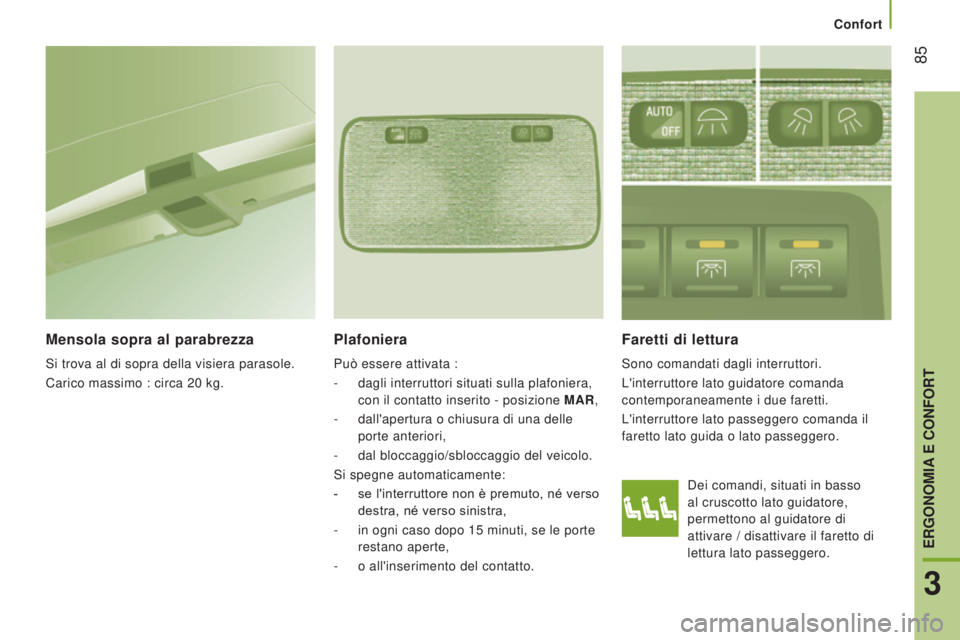

Dei comandi, situati in basso
al cruscotto lato guidatore,
permettono al guidatore di
attivare / disattivare il faretto di
lettura lato passeggero.
Faretti di lettura
Sono comandati dagli interruttori.
L'interruttore lato guidatore comanda
contemporaneamente i due faretti.
L'interruttore lato passeggero comanda il
faretto lato guida o lato passeggero.
Plafoniera
Può essere attivata :
-
dagli interruttori situati sulla plafoniera,

con il contatto inserito - posizione MAR,
-

dall'apertura o chiusura di una delle

porte anteriori,
-

dal bloccaggio/sbloccaggio del veicolo.
Si spegne automaticamente:
-


se l'interruttore non è premuto, né verso

destra, né verso sinistra,
-

in ogni caso dopo 15
minuti, se le porte
restano aperte,
-

o all'inserimento del contatto.
Mensola sopra al parabrezza
Si trova al di sopra della visiera parasole.
Carico massimo : circa 20 kg.
3
ERGONOMIA E CONFORT

86
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

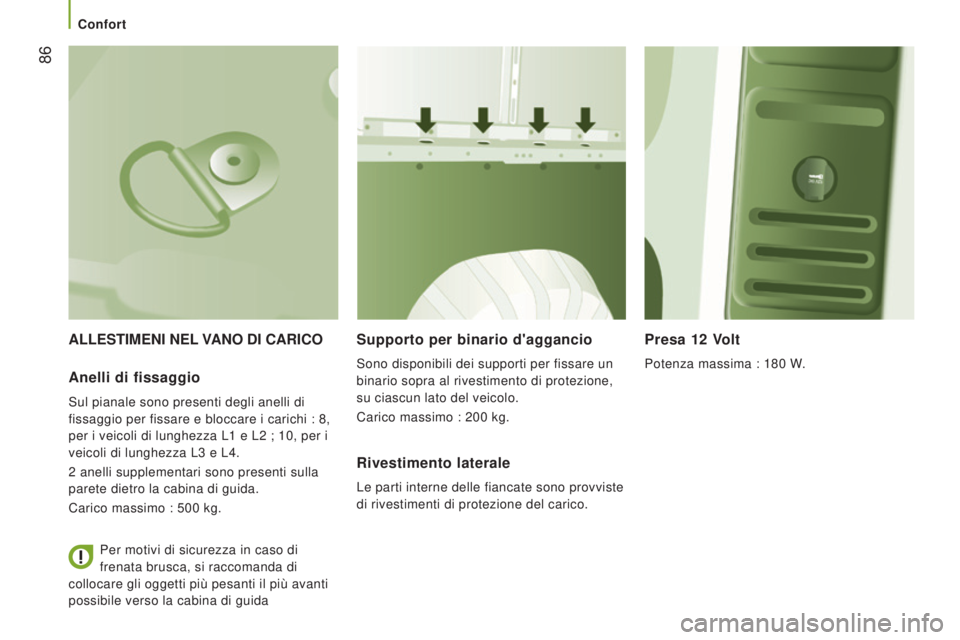

ALLESTIMENI NEL VANO DI CARICOSupporto per binario d'aggancio
Sono disponibili dei supporti per fissare un
binario sopra al rivestimento di protezione,
su ciascun lato del veicolo.
Carico massimo : 200
kg.
Presa 12 Volt
Potenza massima : 180 W.Anelli di fissaggio
Sul pianale sono presenti degli anelli di
fissaggio per fissare e bloccare i carichi : 8,
per i veicoli di lunghezza L1 e L2 ; 10, per i
veicoli di lunghezza L3
e L4.
2
anelli supplementari sono presenti sulla
parete dietro la cabina di guida.
Carico massimo : 500
kg.
Rivestimento laterale
Le parti interne delle fiancate sono provviste
di rivestimenti di protezione del carico.
Per motivi di sicurezza in caso di
frenata brusca, si raccomanda di
collocare gli oggetti più pesanti il più avanti
possibile verso la cabina di guida
Confort

Confort
87
Jumper_it_Chap03_Ergo-et-confort_ed01-2016
Separazione verticale tipo scaletta
Secondo il Paese di commercializzazione,
dietro al sedile del guidatore, una
separazione verticale tipo scaletta protegge
il guidatore dai rischi derivanti dallo
spostamento del carico.
Faretti di lettura
Portapacchi interno sottotetto
È un contenitore situato nel vano di carico,
sopra alla cabina di guida. La sua capacità
varia secondo l'altezza del tetto del furgone.
Paratia di separazione vetrata
Secondo il Paese di commercializzazione,
una paratia di separazione vetrata isola la
cabina dal vano di carico.
Tuttavia, è possibile utilizzare il comando
per aprire / chiudere il suo vetro scorrevole.
Accendisigari
Premere ed attendere alcuni istanti
l'attivazione automatica.
Plafoniere
Se il veicolo ne è equipaggiato, sono
disponibili una o due plafoniere, situate
sopra alle porte posteriori e laterali.
Possono essere attivate come segue:
-
spostando la plafoniera (a sinistra o a

destra)
-

aprendo o chiudendo le porte posteriori

o laterali.
Se le porte rimangono aperte, l'illuminazione
si spegne automaticamente dopo alcuni
minuti. Per ragioni di sicurezza, non collocare
oggetti pesanti sul portapacchi interno.
Sono situati al di sopra di ogni fila
di sedili.
Arresto del carico
Sul pianale, dietro ai sedili anteriori,
una separazione orizzontale protegge il
guidatore ed i passeggeri anteriori dai rischi
derivanti dallo spostamento del carico.
3
ERGONOMIA E CONFORT

88
Jumper_it_Chap03_Ergo-et-confort_ed01-2016

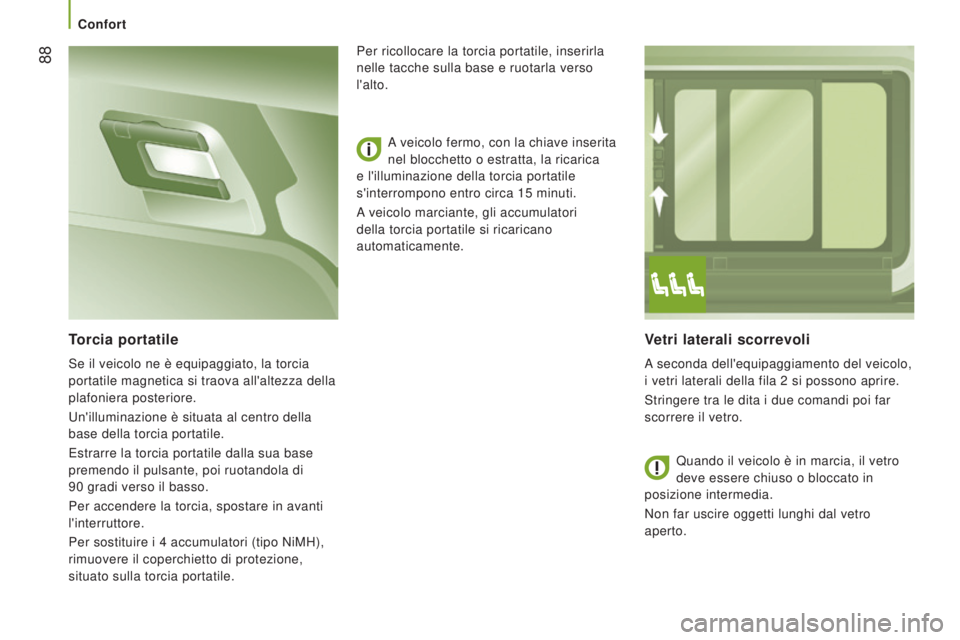

Vetri laterali scorrevoli
A seconda dell'equipaggiamento del veicolo,
i vetri laterali della fila 2 si possono aprire.
Stringere tra le dita i due comandi poi far
scorrere il vetro.
Torcia portatile
Se il veicolo ne è equipaggiato, la torcia
portatile magnetica si traova all'altezza della
plafoniera posteriore.
Un'illuminazione è situata al centro della
base della torcia portatile.
Estrarre la torcia portatile dalla sua base
premendo il pulsante, poi ruotandola di
90
gradi verso il basso.
Per accendere la torcia, spostare in avanti
l'interruttore.
Per sostituire i 4
accumulatori (tipo NiMH),
rimuovere il coperchietto di protezione,
situato sulla torcia portatile. A veicolo fermo, con la chiave inserita
nel blocchetto o estratta, la ricarica
e l'illuminazione della torcia portatile
s'interrompono entro circa 15 minuti.
A veicolo marciante, gli accumulatori
della torcia portatile si ricaricano
automaticamente. Per ricollocare la torcia portatile, inserirla
nelle tacche sulla base e ruotarla verso
l'alto.
Quando il veicolo è in marcia, il vetro
deve essere chiuso o bloccato in
posizione intermedia.
Non far uscire oggetti lunghi dal vetro
aperto.
