CITROEN JUMPER 2017 Manual do condutor (in Portuguese)

99
Dados do veículo
Jumper_pt_Chap04_Technologie-a-bord_ed01-2016

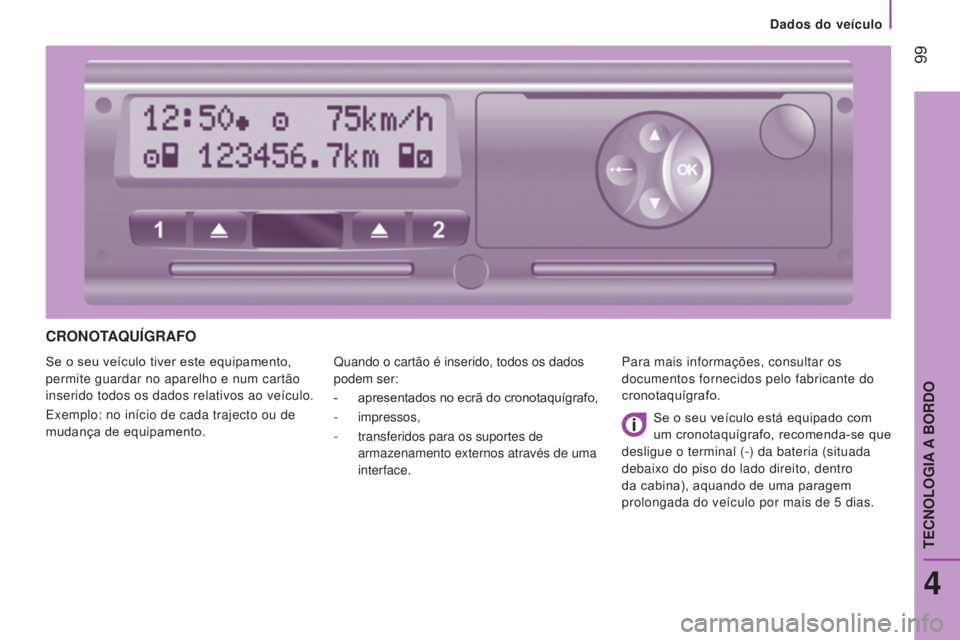

CRONOTAQUÍGRAFO
Se o seu veículo tiver este equipamento,
permite guardar no aparelho e num cartão
inserido todos os dados relativos ao veículo.
Exemplo: no início de cada trajecto ou de
mudança de equipamento.Quando o cartão é inserido, todos os dados
podem ser:
-

apresentados no ecrã do cronotaquígrafo,
-

impressos,
-

transferidos para os suportes de
armazenamento externos através de uma
interface.Para mais informações, consultar os


documentos fornecidos pelo fabricante do
cronotaquígrafo.
Se o seu veículo está equipado com
um cronotaquígrafo, recomenda-se que
desligue o terminal (-) da bateria (situada
debaixo do piso do lado direito, dentro
da cabina), aquando de uma paragem
prolongada do veículo por mais de 5
dias.
4
TECNOLOGIA A BORDO

100
Jumper_pt_Chap04_Technologie-a-bord_ed01-2016
AJUDA SONORA AO ESTACIONAMENTO TRASEIRO
Se o seu veículo tiver este equipamento, o
sistema é constituído por quatro sensores
de proximidade, instalados no pára-choques
traseiro.
São capazes de detectar todos os
obstáculos: pessoas, veículos, árvores,
barreiras, atrás do veículo durante a
manobra.
No entanto, os objectos detectados no
início da manobra, deixarão de o ser logo
que desapareçam da zona de detecção do
sensor: zonas cegas entre e debaixo dos
sensores. Exemplos: estacas, balizas de
estaleiro ou passeios.
A ajuda ao estacionamento traseiro pode
estar associada à câmara de marcha-atrás.Funcionamento
Engrenar a marcha-atrás com a alavanca de
velocidades.
A informação de proximidade é dada por
um sinal sonoro, que se torna mais rápido
quando o veículo se aproxima do obstáculo.
Quando a distância "traseira do veículo/
obstáculo" for inferior a cerca de trinta
centímetros, o sinal sonoro fica contínuo.
Paragem
Retirar a marcha-atrás e engrenar o ponto
morto.
Mau funcionamento
Se esta luz avisadora se acender
no painel de bordo, acompanhada
de uma mensagem no ecrã,
consulte a rede CITROËN ou
uma [oficina qualificada].
Utilização correcta
Este sistema não pode, em nenhum caso,
substituir a atenção do condutor.
Seja ainda mais vigilante, se realizar uma
marcha atrás, portas traseiras abertas.
Por mau tempo ou tempo de Inverno,
certifique-se de que os sensores não estão
cobertos por lama, gelo ou neve.
Ajuda ao estacionamenrto

101
Ajuda ao estacionamenrto
Jumper_pt_Chap04_Technologie-a-bord_ed01-2016

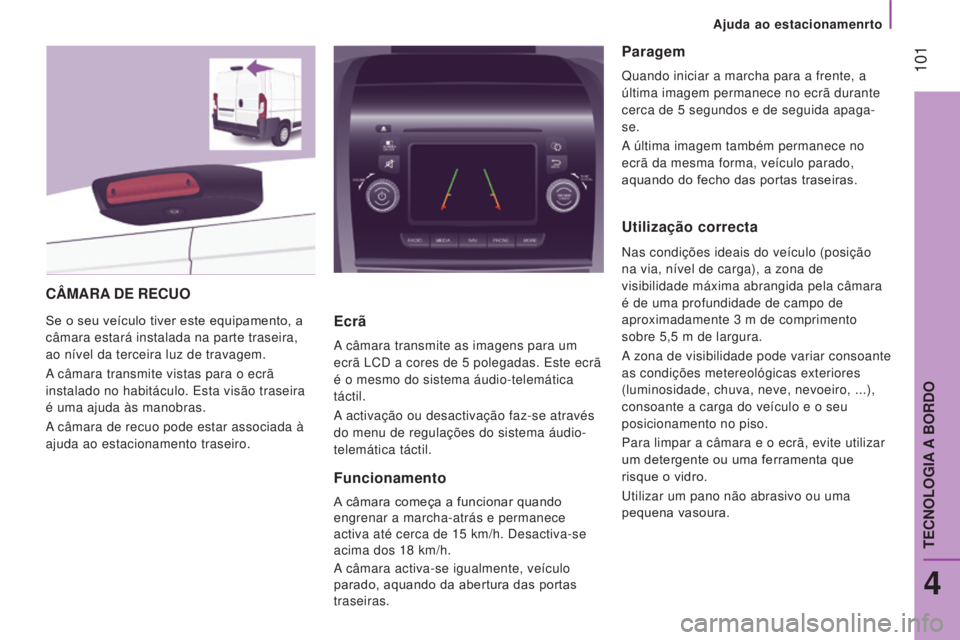

CâMARA DE RECUO
Se o seu veículo tiver este equipamento, a
câmara estará instalada na parte traseira,
ao nível da terceira luz de travagem.
A câmara transmite vistas para o ecrã
instalado no habitáculo. Esta visão traseira
é uma ajuda às manobras.
A câmara de recuo pode estar associada à
ajuda ao estacionamento traseiro.Ecrã
A câmara transmite as imagens para um
ecrã LCD a cores de 5
polegadas. Este ecrã
é o mesmo do sistema áudio-telemática
táctil.
A activação ou desactivação faz-se através
do menu de regulações do sistema áudio-
telemática táctil.
Funcionamento
A câmara começa a funcionar quando
engrenar a marcha-atrás e permanece
activa até cerca de 15
km/h. Desactiva-se
acima dos 18
km/h.
A câmara activa-se igualmente, veículo
parado, aquando da abertura das portas
traseiras.
Paragem
Quando iniciar a marcha para a frente, a
última imagem permanece no ecrã durante
cerca de 5
segundos e de seguida apaga-
se.
A última imagem também permanece no
ecrã da mesma forma, veículo parado,
aquando do fecho das portas traseiras.
Utilização correcta
Nas condições ideais do veículo (posição
na via, nível de carga), a zona de
visibilidade máxima abrangida pela câmara
é de uma profundidade de campo de
aproximadamente 3
m de comprimento
sobre 5,5
m de largura.
A zona de visibilidade pode variar consoante
as condições metereológicas exteriores
(luminosidade, chuva, neve, nevoeiro,
...),
consoante a carga do veículo e o seu
posicionamento no piso.
Para limpar a câmara e o ecrã, evite utilizar
um detergente ou uma ferramenta que
risque o vidro.
Utilizar um pano não abrasivo ou uma
pequena vasoura.
4
TECNOLOGIA A BORDO

102
Jumper_pt_Chap04_Technologie-a-bord_ed01-2016
SUSPENSÃO PNEUMÁTICA
Se o seu veículo estiver equipado com a
suspensão pneumática, tem a possibilidade
de modificar a altura do piso traseiro,
a fim de facilitar o carregamento ou
descarregamento.
Os comandos encontram-se ao lado do
volante.
Dispõe de um nível nominal, assim como
6 níveis de variação do piso em elevação
(de +1
a +3) ou em descida (de -1 a -3).
Cada nível atingido é indicado no visor do
quadro de bordo.
Correcção manual do piso de
carregamento
Subir: ajuste do piso da plataforma para
cima Baixar: ajuste do piso da plataforma para
baixo
Premir rapidamente o comando
para seleccionar o nível superior.
Cada pressão (LED aceso)
aumenta um nível: de +1
a +3.
Uma pressão longa selecciona o nível
máximo (+3). Premir rapidamente o comando
para seleccionar o nível inferior.
Cada pressão (LED aceso)
diminui um nível: de -1
a -3.
Uma pressão longa selecciona o nível
mínimo (-3).
Ajuda à carga

103
Ajuda à carga
Jumper_pt_Chap04_Technologie-a-bord_ed01-2016
Neutralização
Uma pressão longa e simultânea nos dois
comandos desactiva o sistema. Os LED
permanecem acesos. Regressar a uma altura de piso nominal
Efectuar o procedimento inverso do nível da
posição indicada.
Reactivação
Uma nova pressão longa e simultânea nos
dois comandos reactiva o sistema. Os LED
apagam-se.
Correcção automática do nível de
carga
Ultrapassando a velocidade de 20 km/h,
o sistema restabelece automaticamente a
altura do piso traseiro no seu nível nominal.
Mau funcionamento
Quando ocorre um mau
funcionamento neste sistema,
esta luz avisadora acende-se.
Boa utilização
O rolamento com uma altura de piso
demasiado elevada ou demasiado baixa
pode danificar os elementos debaixo do
chassis.
A altura do piso pode ajustar-se
automaticamente em função das mudanças
de temperatura ou de carga.
Deve-se evitar este comando nas seguintes
circunstâncias:
-

trabalhar debaixo do veículo,
-


substituir uma roda,
-


transportar o veículo por camião,

comboio, ferry boat, barco, ...
Antes de qualquer manobra de subida ou de
descida, para evitar danificar o veículo ou
ferir alguém, verifique se ninguém pode vir a
interferir na envolvente próxima do veículo.
Ultrapassando a velocidade de


5

km/h, o sistema reactiva-se
automaticamente. Solicite a verificação do sistema pela rede
CITROËN ou por uma oficina qualificada.
4
TECNOLOGIA A BORDO

104
Jumper_pt_Chap05_Securite_ed01-2016

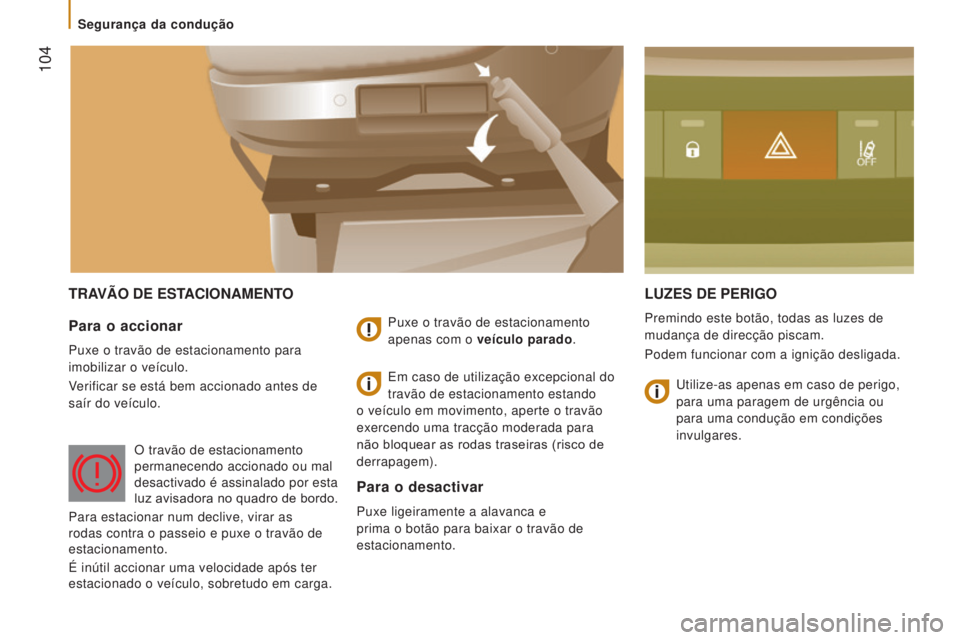

TRAVÃO DE ESTACIONAMENTOLUZES DE PERIGO
Premindo este botão, todas as luzes de
mudança de direcção piscam.
Podem funcionar com a ignição desligada.Para o accionar
Puxe o travão de estacionamento para
imobilizar o veículo.
Verificar se está bem accionado antes de
saír do veículo.Puxe o travão de estacionamento
apenas com o veículo parado.
Para o desactivar
Puxe ligeiramente a alavanca e
prima o botão para baixar o travão de
estacionamento.Em caso de utilização excepcional do
travão de estacionamento estando
o veículo em movimento, aperte o travão
exercendo uma tracção moderada para
não bloquear as rodas traseiras (risco de
derrapagem).
O travão de estacionamento
permanecendo accionado ou mal
desactivado é assinalado por esta
luz avisadora no quadro de bordo.
Para estacionar num declive, virar as
rodas contra o passeio e puxe o travão de
estacionamento.
É inútil accionar uma velocidade após ter
estacionado o veículo, sobretudo em carga. Utilize-as apenas em caso de perigo,
para uma paragem de urgência ou
para uma condução em condições
invulgares.
Segurança da condução

105
Segurança da condução
Jumper_pt_Chap05_Securite_ed01-2016

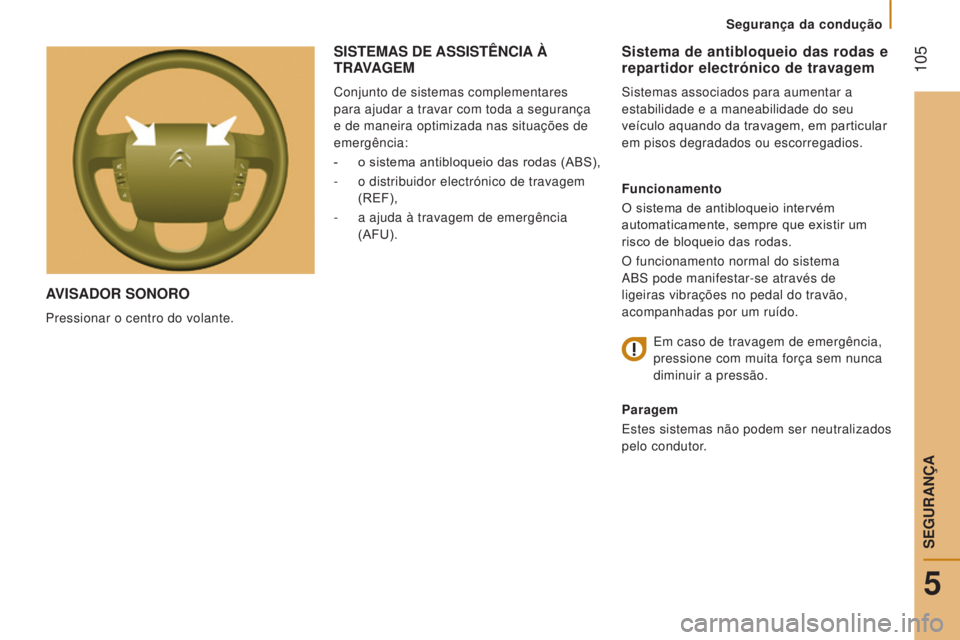

AVISADOR SONORO
Pressionar o centro do volante.
Sistema de antibloqueio das rodas e
repartidor electrónico de travagem
Sistemas associados para aumentar a
estabilidade e a maneabilidade do seu
veículo aquando da travagem, em particular
em pisos degradados ou escorregadios.
Funcionamento
O sistema de antibloqueio intervém
automaticamente, sempre que existir um
risco de bloqueio das rodas.
O funcionamento normal do sistema
ABS pode manifestar-se através de
ligeiras vibrações no pedal do travão,
acompanhadas por um ruído.
Em caso de travagem de emergência,


pressione com muita força sem nunca
diminuir a pressão.
Paragem
Estes sistemas não podem ser neutralizados
pelo condutor.
SISTEMAS DE ASSIST ê NCIA à TRA
VAGEM
Conjunto de sistemas complementares
para ajudar a travar com toda a segurança
e de maneira optimizada nas situações de
emergência:
-

o sistema antibloqueio das rodas (ABS),
-


o distribuidor electrónico de travagem

(REF),
-

a ajuda à travagem de emergência

(AFU).
5
SEGURAN

106
Jumper_pt_Chap05_Securite_ed01-2016
Utilização correcta
O dispositivo de antibloquieio não permite
uma travagem mais curta. Em piso muito
escorregadio (gelo, óleo, etc) o ABS pode
aumentar as distâncias de travagem. Em
caso de travagem de emergência, não
hesite em carregar com força no pedal de
travão, sem nunca soltar a pressão, mesmo
em piso escorregadio; deste modo, poderá
continuar a manobrar o veículo, para evitar
um obstáculo.
Em caso de substituição de rodas (pneus
e jantes), verifique se estas se encontram
em conformidade com as prescrições do
construtor.Ajuda à travagem de emergência
Sistema que permite, em caso de urgência,
atingir mais rapidamente a pressão
optimizada de travagem e reduzir, por
conseguinte, a distância de paragem.
Funcionamento
Activa-se em função da rapidez de pressão
do pedal dos travões.
Manifesta-se por uma diminuição da
resistência do pedal e um aumento da
eficácia da travagem.
Paragem
Este sistema não pode ser neutralizado pelo
condutor.
Mau funcionamento
O acendimento desta luz avisadora,
acompanhado por uma mensagem
no ecrã do quadro de bordo, indica
um problema de funcionamento do
sistema de antibloqueio podendo provocar uma
perda de controlo do veículo durante a travagem.
Para a máxima eficácia do sistema
de travagem, é necessário um
período de ajuste de cerca de 500

km.
Durante este período, é aconselhável evitar
travagens demasiado bruscas, repetidas e
prolongadas. O acendimento desta luz
avisadora, em conjunto com a luz
avisadora
ABS, acompanhado
por uma mensagem no ecrã do
quadro de bordo, indica um problema de
funcionamento do repartidor electrónico
podendo provocar uma perda de controlo do
veículo durante a travagem.
Em caso de travagem de emergência,


premir fortemente sem nunca aliviar a
pressão.
Pare imperativamente, nas melhores
condições de segurança.
Em ambos os casos, consulte a rede
CITROËN ou uma oficina qualificada.
Segurança da condução

107
Segurança da condução
Jumper_pt_Chap05_Securite_ed01-2016
SISTEMAS DE CONTROLO DA TRAJECTÓRIA
Paragem
Este sistema não pode ser neutralizado pelo
condutor.
Controlo dinâmico de estabilidade
(CDS)
O controlo dinâmico de estabilidade actua
sobre o travão de uma ou várias rodas e no
motor para manter o veículo na trajectória
desejada pelo condutor, de acordo com os
limites das leis da física.
Com o sistema CDS, mantenha a trajectória
sem tentar contrabrecar.
Funcionamento
O sistema CDS é activado automaticamente
cada vez que o veículo arranca. Mau funcionamento
O acendimento deste avisador,
acompanhado por um sinal
sonoro e confirmado por
uma mensagem no ecrã do
quadro de bordo, indica um problema de
funcionamento do sistema CDS.
Mandar verificar pela rede CITROËN ou por
uma oficina qualificada. Funcionamento
Este sistema é automaticamente activado
em cada arranque do veículo.
Em caso de problema de aderência ou
de trajectória, este sistema entra em
funcionamento.
Paragem
Em condições excepcionais (arranque
do veículo atolado, imobilizado na neve,
sob solo instável...), poderá tornar-se útil
neutralizar o sistema ASR para fazer patinar
as rodas e reencontrar a aderência.
-

Premir este botão, situado no centro do

quadro de bordo, para neutralizar este
sistema.
Antipatinagem das rodas (ASR)
A antipatinagem das rodas optimiza a
motricidade, a fim de evitar a patinagem das
rodas, actuando sobre os travões das rodas
motrizes e sobre o motor.
O acendimento da luz avisadora do botão,
acompanhado por uma mensagem no ecrã
do quadro de bordo, indica a neutralização
do sistema ASR.
Em caso de problema de
aderência ou de trajectória, este
sistema entra em funcionamento.
Esta acção é assinalada pelo funcionamento
intermitente deste avisador no quadro de
bordo.
5
SEGURANÇA

108
Jumper_pt_Chap05_Securite_ed01-2016
Reactivação
O sistema ASR reactiva-se automaticamente
após o desligar da ignição.
-
Premir de novo este botão para os

reactivar manualmente.
Mau funcionamento O acendimento desta luz avisadora,
acompanhada de um sinal sonoro e
confirmada por uma mensagem no
ecrã do quadro de bordo, indica um
mau funcionamento do sistema ASR.
Mande verificar pela rede CITROËN ou por
uma oficina qualificada. Utilização correcta
Os sistemas CDS e ASR aumentam a
segurança em condução normal mas
não devem incitar o condutor a assumir
riscos suplementares ou a circular a altas
velocidades.
O funcionamento destes sistemas é
assegurado sob reserva de serem respeitadas
as indicações do fabricante, relativas às
rodas (pneus e jantes), aos componentes de
travagem, aos componentes electrónicos e os
procedimentos de montagem e de intervenção
da rede.
Depois de uma colisão, mandar verificar esses
sistemas pela rede CITROËN ou por uma
oficina qualificada.Controlo de inércia da carga
O peso total real de um veículo utilitário
pode variar consideravelmente em função
da sua carga. O centro de gravidade do
veículo pode deslocar-se longitudinalmente
e mesmo em altura.
Cada uma destas variações tem
repercussões na travagem, na motricidade,
no comportamento em curva e na tendência
para tombar ou capotar.
O controlo de inércia da carga calcula o peso
real total do veículo, através da análise do
comportamento do mesmo nas fases de
aceleração e de travagem.
Este sistema adapta a intervenção dos
sistemas CDS e ASR em função da repartição
do peso do veículo. Em situações críticas, a
possibilidade do veículo permanecer na sua
trajectória é muito superior.
Segurança da condução
