CITROEN JUMPER 2017 Manual do condutor (in Portuguese)

Bancos
79
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

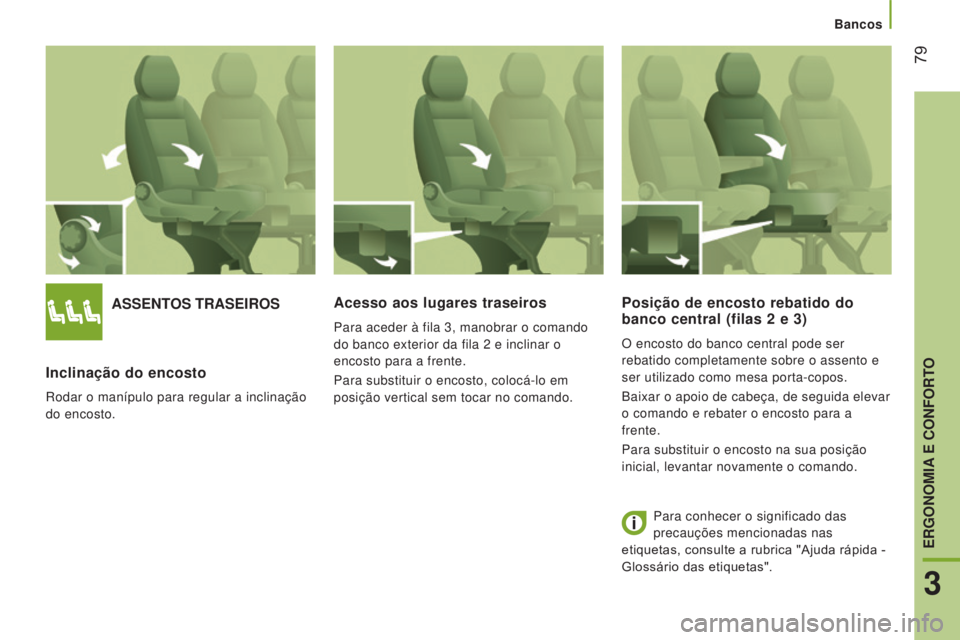

ASSENTOS TRASEIROS
Inclinação do encosto
Rodar o manípulo para regular a inclinação
do encosto.
Acesso aos lugares traseiros
Para aceder à fila 3, manobrar o comando
do banco exterior da fila 2 e inclinar o
encosto para a frente.
Para substituir o encosto, colocá-lo em
posição vertical sem tocar no comando.
Posição de encosto rebatido do
banco central (filas 2 e 3)
O encosto do banco central pode ser
rebatido completamente sobre o assento e
ser utilizado como mesa porta-copos.
Baixar o apoio de cabeça, de seguida elevar
o comando e rebater o encosto para a
frente.
Para substituir o encosto na sua posição
inicial, levantar novamente o comando.
Para conhecer o significado das
precauções mencionadas nas
etiquetas, consulte a rubrica "Ajuda rápida -
Glossário das etiquetas".
3
ERGONOMIA E CONFORTO

80
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

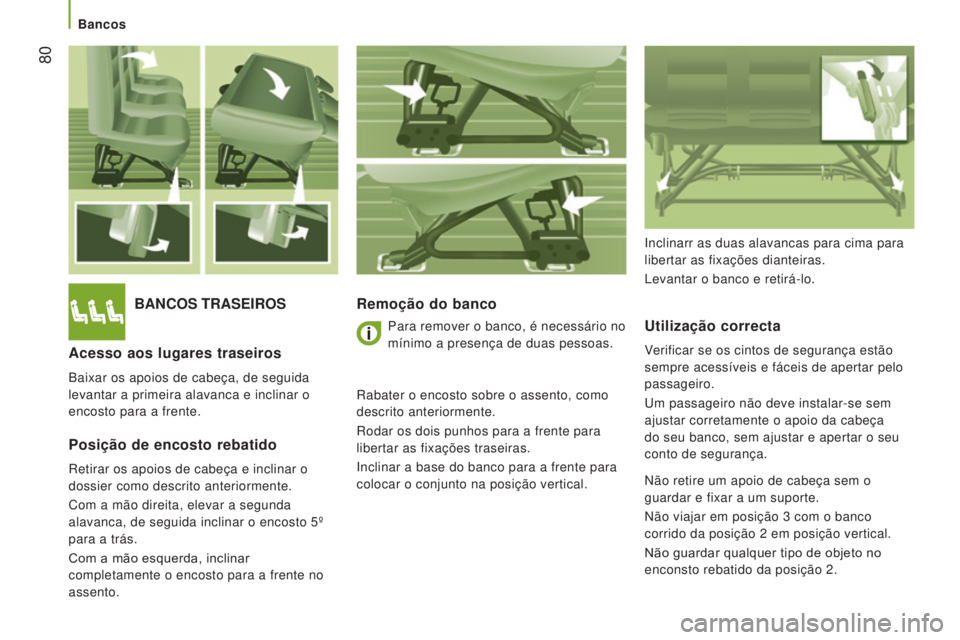

BANCOS TRASEIROSRemoção do bancoUtilização correcta
Verificar se os cintos de segurança estão
sempre acessíveis e fáceis de apertar pelo
passageiro.
Um passageiro não deve instalar-se sem
ajustar corretamente o apoio da cabeça
do seu banco, sem ajustar e apertar o seu
conto de segurança.Acesso aos lugares traseiros
Baixar os apoios de cabeça, de seguida
levantar a primeira alavanca e inclinar o
encosto para a frente.
Posição de encosto rebatido
Retirar os apoios de cabeça e inclinar o
dossier como descrito anteriormente.
Com a mão direita, elevar a segunda
alavanca, de seguida inclinar o encosto 5º
para a trás.
Com a mão esquerda, inclinar
completamente o encosto para a frente no
assento. Inclinarr as duas alavancas para cima para
libertar as fixações dianteiras.
Levantar o banco e retirá-lo.
Para remover o banco, é necessário no
mínimo a presença de duas pessoas.
Rabater o encosto sobre o assento, como
descrito anteriormente.
Rodar os dois punhos para a frente para
libertar as fixações traseiras.
Inclinar a base do banco para a frente para
colocar o conjunto na posição vertical. Não retire um apoio de cabeça sem o
guardar e fixar a um suporte.
Não viajar em posição 3
com o banco
corrido da posição 2
em posição vertical.
Não guardar qualquer tipo de objeto no
enconsto rebatido da posição 2.
Bancos

Vida a bordo
81
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

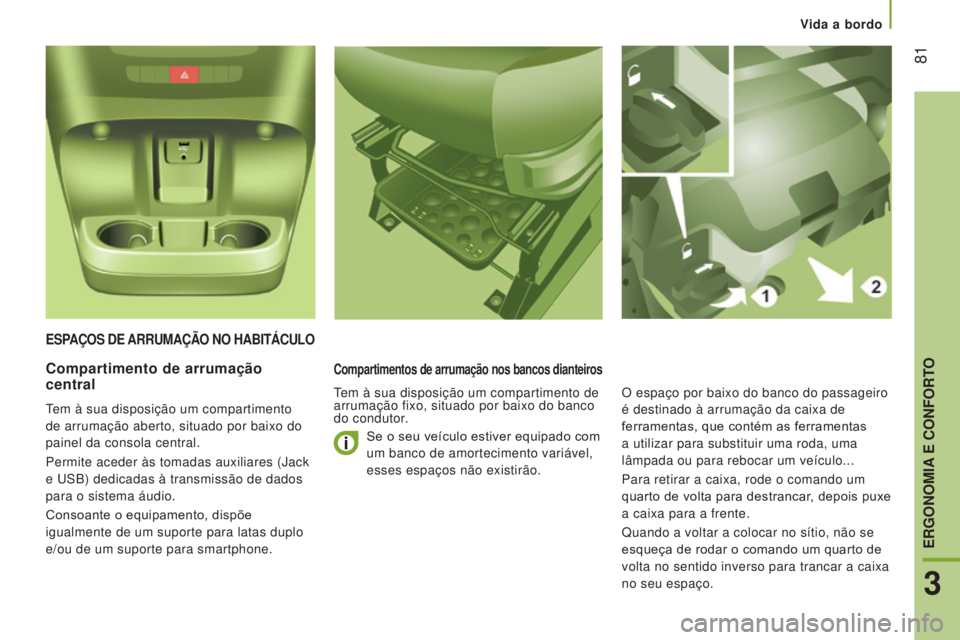

ESPAÇOS DE ARRUMAÇÃO NO h ABITÁCULO
Compartimentos de arrumação nos bancos dianteiros
Tem à sua disposição um compartimento de
arrumação fixo, situado por baixo do banco
do condutor.
Compartimento de arrumação
central
Tem à sua disposição um compartimento
de arrumação aberto, situado por baixo do
painel da consola central.
Permite aceder às tomadas auxiliares (Jack
e USB) dedicadas à transmissão de dados
para o sistema áudio.
Consoante o equipamento, dispõe
igualmente de um suporte para latas duplo
e/ou de um suporte para smartphone. Se o seu veículo estiver equipado com
um banco de amortecimento variável,
esses espaços não existirão.
O espaço por baixo do banco do passageiro
é destinado à arrumação da caixa de
ferramentas, que contém as ferramentas
a utilizar para substituir uma roda, uma
lâmpada ou para rebocar um veículo...
Para retirar a caixa, rode o comando um
quarto de volta para destrancar, depois puxe
a caixa para a frente.
Quando a voltar a colocar no sítio, não se
esqueça de rodar o comando um quarto de
volta no sentido inverso para trancar a caixa
no seu espaço.
3
ERGONOMIA E CONFORTO

82
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

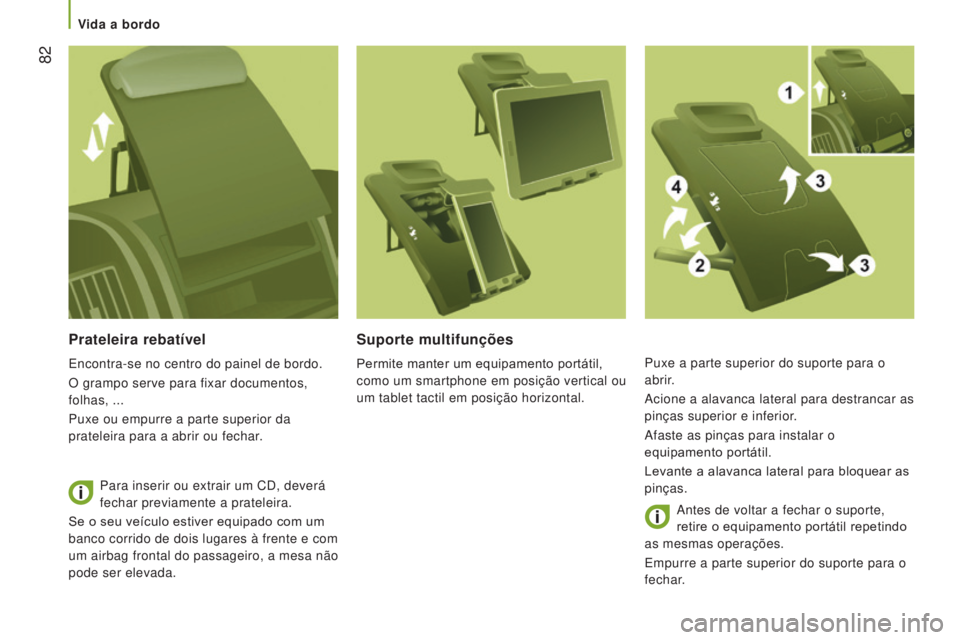

Prateleira rebatível
Encontra-se no centro do painel de bordo.
O grampo serve para fixar documentos,
folhas, ...
Puxe ou empurre a parte superior da
prateleira para a abrir ou fechar.Para inserir ou extrair um CD, deverá
fechar previamente a prateleira.
Se o seu veículo estiver equipado com um
banco corrido de dois lugares à frente e com
um airbag frontal do passageiro, a mesa não
pode ser elevada.
Suporte multifunções
Permite manter um equipamento portátil,
como um smartphone em posição vertical ou
um tablet tactil em posição horizontal. Puxe a parte superior do suporte para o
abrir.
Acione a alavanca lateral para destrancar as
pinças superior e inferior.
Afaste as pinças para instalar o
equipamento portátil.
Levante a alavanca lateral para bloquear as
pinças.
Antes de voltar a fechar o suporte,
retire o equipamento portátil repetindo
as mesmas operações.
Empurre a parte superior do suporte para o
fechar.
Vida a bordo

Vida a bordo
83
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016
Porta-luvas refrigerado
Encontra-se na parte superior do painel de
bordo, no lado do passageiro.
O ar emitido dentro do porta-luvas é o
mesmo emitido pelos ventiladores.
Porta-luvas passageiro
Compartimentos da porta dianteira
Conforme o país de comercialização, um
dos compartimentos de porta pode conter o
kit de reparação provisória de pneu.
3
ERGONOMIA E CONFORTO

84
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

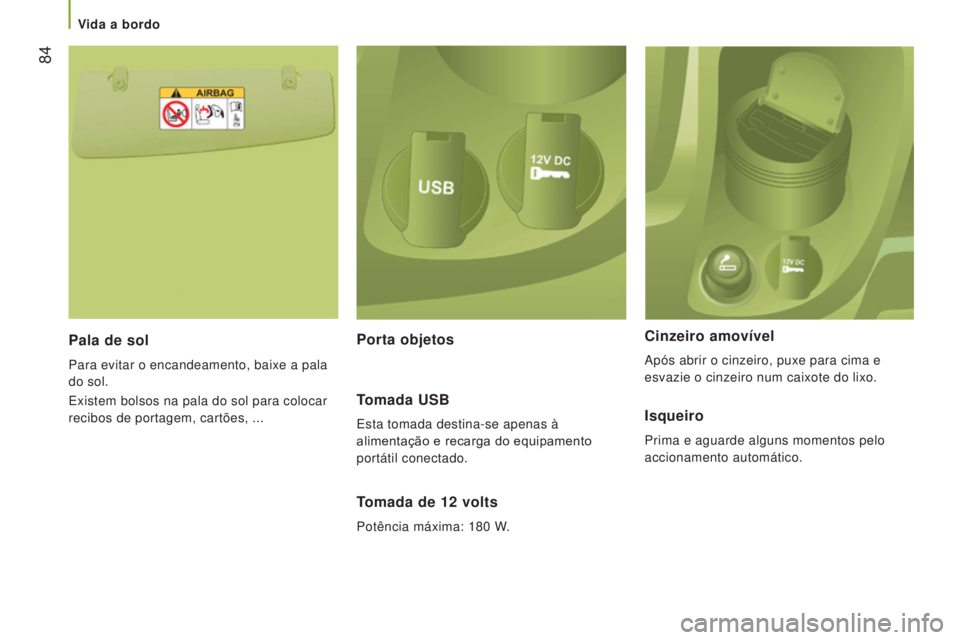

Pala de sol
Para evitar o encandeamento, baixe a pala
do sol.
Existem bolsos na pala do sol para colocar
recibos de portagem, cartões, ...
Tomada de 12 volts
Potência máxima: 180 W.
Cinzeiro amovível
Após abrir o cinzeiro, puxe para cima e
esvazie o cinzeiro num caixote do lixo.
Porta objetos
Tomada USB
Esta tomada destina-se apenas à
alimentação e recarga do equipamento
portátil conectado.Isqueiro
Prima e aguarde alguns momentos pelo
accionamento automático.
Vida a bordo

Vida a bordo
85
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

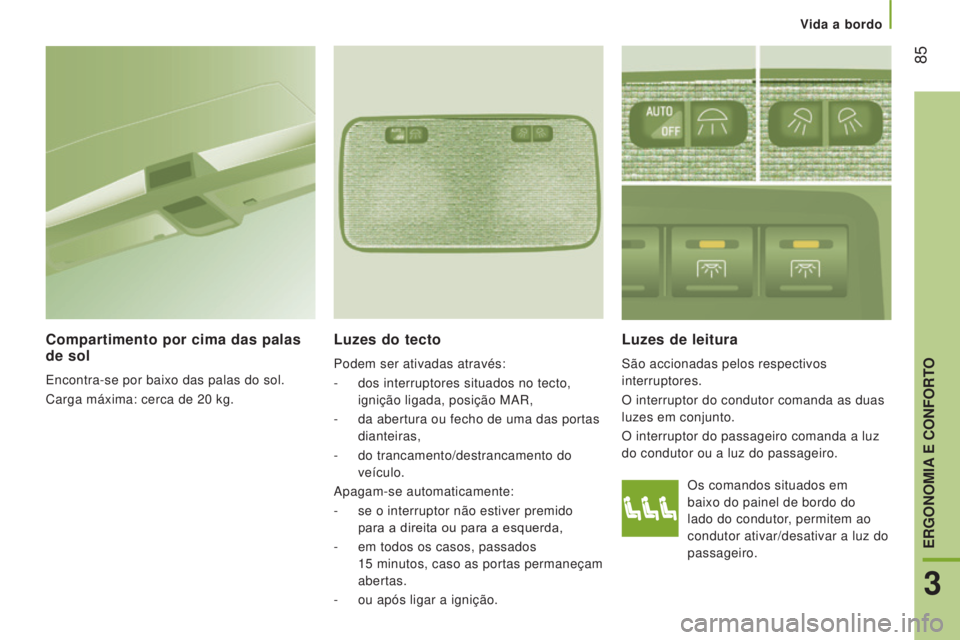

Os comandos situados em
baixo do painel de bordo do
lado do condutor, permitem ao
condutor ativar/desativar a luz do
passageiro.
Luzes de leitura
São accionadas pelos respectivos
interruptores.
O interruptor do condutor comanda as duas
luzes em conjunto.
O interruptor do passageiro comanda a luz
do condutor ou a luz do passageiro.
Luzes do tecto
Podem ser ativadas através:
-
dos interruptores situados no tecto,

ignição ligada, posição MAR,
-

da abertura ou fecho de uma das portas

dianteiras,
-

do trancamento/destrancamento do

veículo.
Apagam-se automaticamente:
-

se o interruptor não estiver premido

para a direita ou para a esquerda,
-

em todos os casos, passados

15
minutos, caso as portas permaneçam
abertas.
-

ou após ligar a ignição.
Compartimento por cima das palas
de sol
Encontra-se por baixo das palas do sol.
Carga máxima: cerca de 20 kg.
3
ERGONOMIA E CONFORTO

86
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016
ACESSÓRIOS NO ESPAÇO DE CARGASuporte para a calha de fixação
Existem suportes para fixar uma calha de
fixação por cima dos revestimentos, de cada
lado do veículo.
Carga máxima: 200 kg.
Tomada de 12 volts
Potência máxima: 180 W.Argolas de fixação
Dispõe de argolas de fixação no piso para
fixar e acondicionar as cargas: 8, para os
veículos de comprimento L1 e L2 ; 10, para
os veículos de comprimento L3
e L4.
2
argolas suplementares são instaladas na
divisória traseira da cabina.
Carga máxima: 500
kg.
Revestimento lateral
As partes interiores das zonas laterais
possuem um revestimento de protecção da
carga.
Por razões de segurança, em caso
de travagem forte, recomenda-se que
coloque os objectos mais pesados mais
perto da cabina.
Vida a bordo

Vida a bordo
87
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

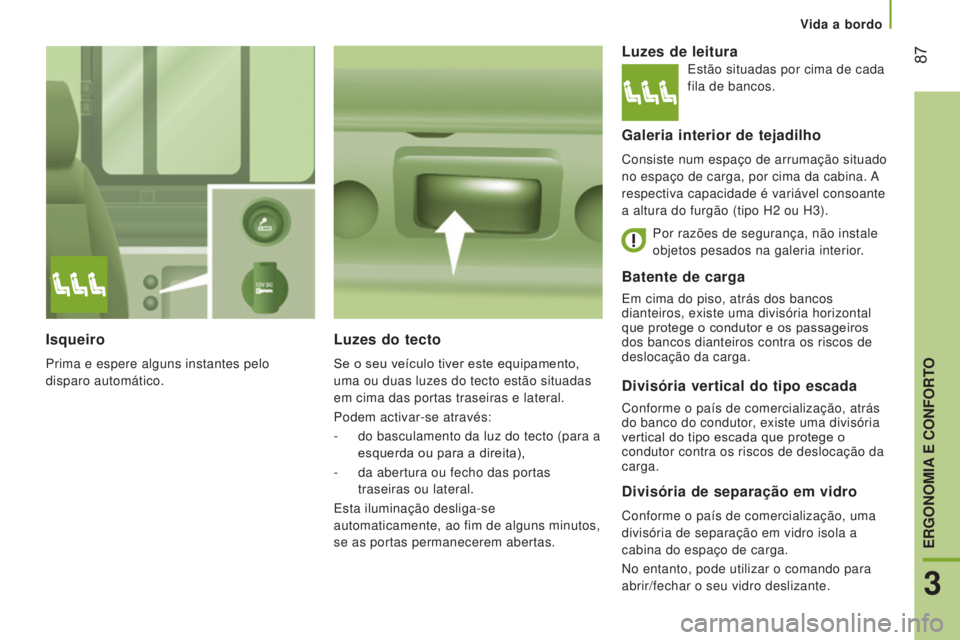

Divisória vertical do tipo escada
Conforme o país de comercialização, atrás
do banco do condutor, existe uma divisória
vertical do tipo escada que protege o
condutor contra os riscos de deslocação da
carga.
Luzes de leitura
Galeria interior de tejadilho
Consiste num espaço de arrumação situado
no espaço de carga, por cima da cabina. A
respectiva capacidade é variável consoante
a altura do furgão (tipo H2 ou H3).
Divisória de separação em vidro
Conforme o país de comercialização, uma
divisória de separação em vidro isola a
cabina do espaço de carga.
No entanto, pode utilizar o comando para
abrir/fechar o seu vidro deslizante.
Isqueiro
Prima e espere alguns instantes pelo
disparo automático.
Luzes do tecto
Se o seu veículo tiver este equipamento,
uma ou duas luzes do tecto estão situadas
em cima das portas traseiras e lateral.
Podem activar-se através:
-

do basculamento da luz do tecto (para a

esquerda ou para a direita),
-

da abertura ou fecho das portas

traseiras ou lateral.
Esta iluminação desliga-se
automaticamente, ao fim de alguns minutos,
se as portas permanecerem abertas. Por razões de segurança, não instale
objetos pesados na galeria interior.
Estão situadas por cima de cada
fila de bancos.
Batente de carga
Em cima do piso, atrás dos bancos
dianteiros, existe uma divisória horizontal
que protege o condutor e os passageiros
dos bancos dianteiros contra os riscos de
deslocação da carga.
3
ERGONOMIA E CONFORTO

88
Jumper_pt_Chap03_Ergo-et-confort_ed01-2016

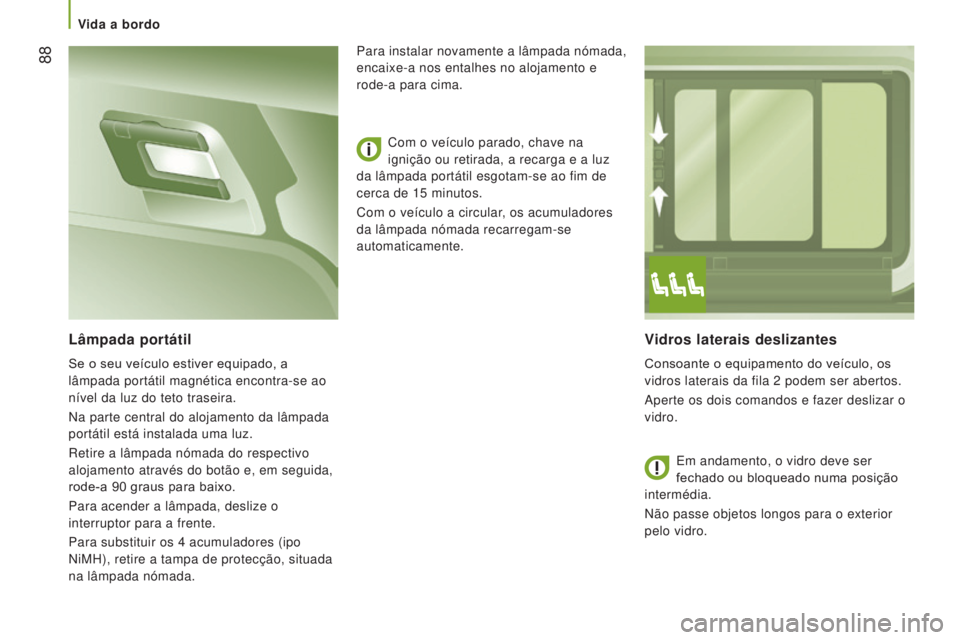

Vidros laterais deslizantes
Consoante o equipamento do veículo, os
vidros laterais da fila 2 podem ser abertos.
Aperte os dois comandos e fazer deslizar o
vidro.
Lâmpada portátil
Se o seu veículo estiver equipado, a
lâmpada portátil magnética encontra-se ao
nível da luz do teto traseira.
Na parte central do alojamento da lâmpada
portátil está instalada uma luz.
Retire a lâmpada nómada do respectivo
alojamento através do botão e, em seguida,
rode-a 90
graus para baixo.
Para acender a lâmpada, deslize o
interruptor para a frente.
Para substituir os 4
acumuladores (ipo
NiMH), retire a tampa de protecção, situada
na lâmpada nómada. Com o veículo parado, chave na
ignição ou retirada, a recarga e a luz
da lâmpada portátil esgotam-se ao fim de
cerca de 15 minutos.
Com o veículo a circular, os acumuladores
da lâmpada nómada recarregam-se
automaticamente. Para instalar novamente a lâmpada nómada,
encaixe-a nos entalhes no alojamento e
rode-a para cima.
Em andamento, o vidro deve ser
fechado ou bloqueado numa posição
intermédia.
Não passe objetos longos para o exterior
pelo vidro.
Vida a bordo
