CITROEN JUMPER 2017 Manuales de Empleo (in Spanish)

159

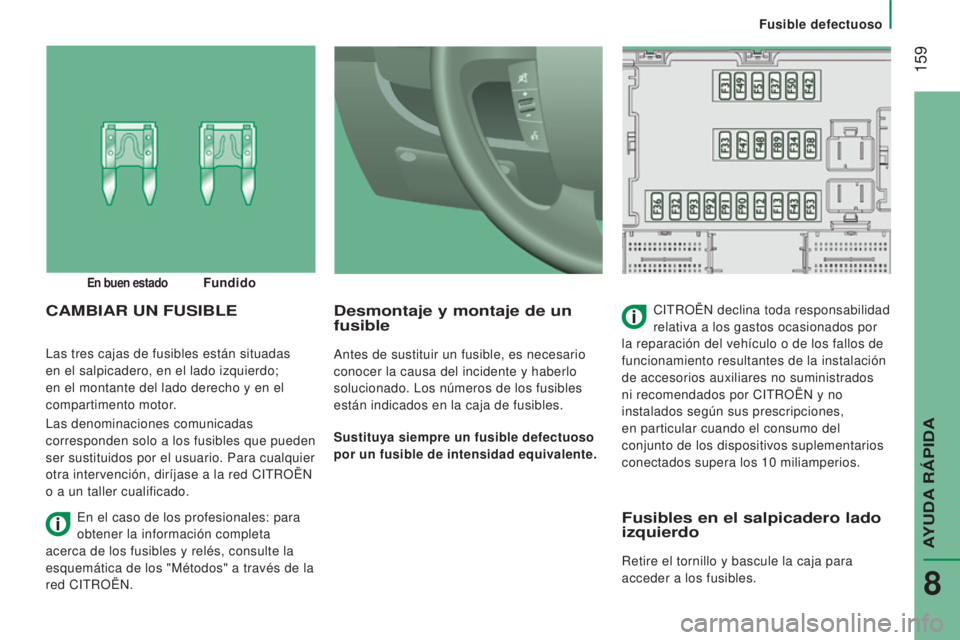

Fusible defectuoso
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Las tres cajas de fusibles están situadas
en el salpicadero, en el lado izquierdo;
en el montante del lado derecho y en el
compartimento motor.
Las denominaciones comunicadas
corresponden solo a los fusibles que pueden
ser sustituidos por el usuario. Para cualquier
otra intervención, diríjase a la red CITROËN
o a un taller cualificado.
Desmontaje y montaje de un
fusible
Antes de sustituir un fusible, es necesario
conocer la causa del incidente y haberlo
solucionado. Los números de los fusibles
están indicados en la caja de fusibles.
Sustituya siempre un fusible defectuoso
por un fusible de intensidad equivalente.
CAMBIAR UN FUSIBLECITROËN declina toda responsabilidad
relativa a los gastos ocasionados por
la reparación del vehículo o de los fallos de
funcionamiento resultantes de la instalación
de accesorios auxiliares no suministrados
ni recomendados por CITROËN y no
instalados según sus prescripciones,
en particular cuando el consumo del
conjunto de los dispositivos suplementarios
conectados supera los 10
miliamperios.
En buen estadoFundido
En el caso de los profesionales: para
obtener la información completa
acerca de los fusibles y relés, consulte la
esquemática de los "Métodos" a través de la
red CITROËN.
Fusibles en el salpicadero lado
izquierdo
Retire el tornillo y bascule la caja para
acceder a los fusibles.
AYUDA R

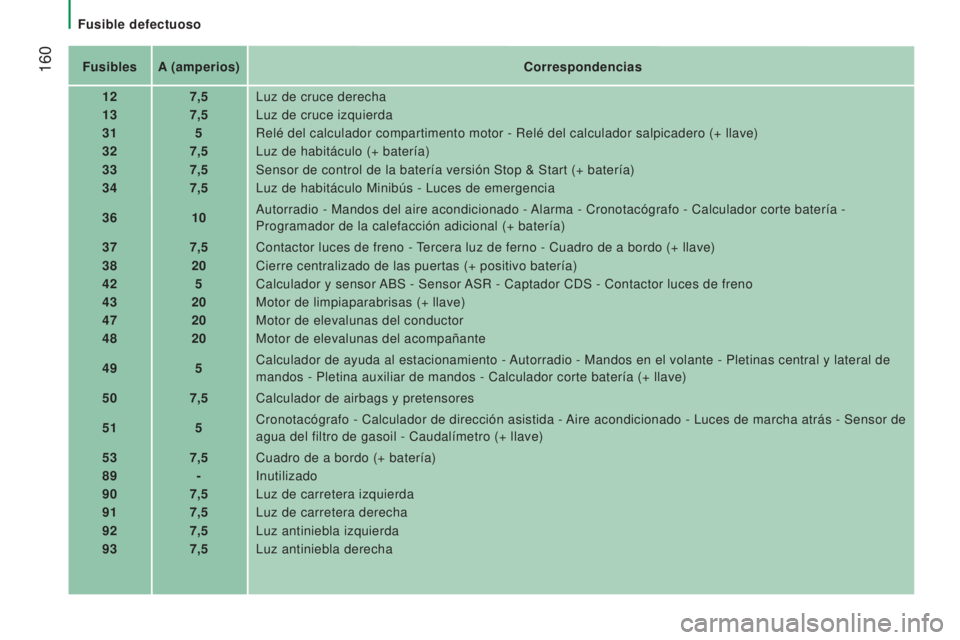

160
Jumper_es_Chap08_Aide-Rapide_ed01-2016
FusiblesA (amperios) Correspondencias
12 7,5Luz de cruce derecha
13 7,5Luz de cruce izquierda
31 5Relé del calculador compartimento motor - Relé del calculador salp\
icadero (+ llave)
32 7,5Luz de habitáculo (+ batería)
33 7,5Sensor de control de la batería versión Stop & Start (+ baterí\
a)
34 7,5Luz de habitáculo Minibús - Luces de emergencia
36 10Autorradio - Mandos del aire acondicionado - Alarma - Cronotacógrafo - Calculador corte batería -
Programador de la calefacción adicional (+ batería)
37 7,5Contactor luces de freno - Tercera luz de ferno - Cuadro de a bordo (+ llave)
38 20Cierre centralizado de las puertas (+ positivo batería)
42 5Calculador y sensor ABS - Sensor ASR - Captador CDS - Contactor luces de freno
43 20Motor de limpiaparabrisas (+ llave)
47 20Motor de elevalunas del conductor
48 20Motor de elevalunas del acompañante
49 5Calculador de ayuda al estacionamiento - Autorradio - Mandos en el volante - Pletinas central y lateral de
mandos - Pletina auxiliar de mandos - Calculador corte batería (+ ll\
ave)
50 7,5Calculador de airbags y pretensores
51 5Cronotacógrafo - Calculador de dirección asistida - Aire acondicionado - Luces de marcha atrás - Sensor de
agua del filtro de gasoil - Caudalímetro (+ llave)
53 7,5Cuadro de a bordo (+ batería)
89 -Inutilizado
90 7,5Luz de carretera izquierda
91 7,5Luz de carretera derecha
92 7,5Luz antiniebla izquierda
93 7,5Luz antiniebla derecha
Fusible defectuoso

161
Fusible defectuoso
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Fusibles en el montante del
lado derecho
Suelte la tapa
Después de intervenir, vuelva a cerrar la
tapa con cuidado.Fusibles
A (amperios) Correspondencias
54 -No utilizado
55 15Asientos térmicos
56 15Toma 12 V pasajeros traseros
57 10Calefacción adicional bajo el asiento
58 15Deshelado de la luneta trasera izquierda
59 15Desheladi de la luneta trasera derecha
60 -No utilizado
61 -No utilizado
62 -No utilizado
63 10Mando de calefacción adicional de los pasajeros traseros
64 -No utilizado
65 30Ventilador de la calefacción adicional de los pasajeros traseros
AYUDA R

162
Jumper_es_Chap08_Aide-Rapide_ed01-2016

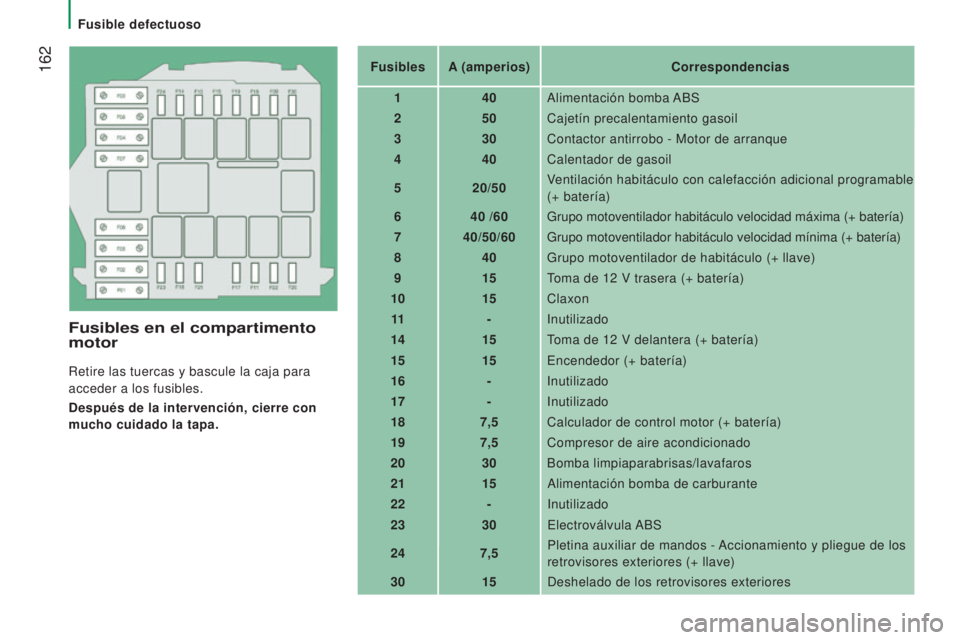

Fusibles en el compartimento
motor
Retire las tuercas y bascule la caja para
acceder a los fusibles.
Después de la intervención, cierre con
mucho cuidado la tapa.Fusibles
A (amperios) Correspondencias
1 40Alimentación bomba ABS
2 50Cajetín precalentamiento gasoil
3 30Contactor antirrobo - Motor de arranque
4 40Calentador de gasoil
5 20/50Ventilación habitáculo con calefacción adicional programable
(+ batería)
6 40
/60
Grupo motoventilador habitáculo velocidad máxima (+ batería)
7 40/50/60 Grupo motoventilador habitáculo velocidad mínima (+ batería)
8 40Grupo motoventilador de habitáculo (+ llave)
9 15T
oma de 12 V trasera (+ batería)
10 15Claxon
11 -Inutilizado
14 15Toma de 12 V delantera (+ batería)
15 15Encendedor (+ batería)
16 -Inutilizado
17 -Inutilizado
18 7,5Calculador de control motor (+ batería)
19 7,5Compresor de aire acondicionado
20 30Bomba limpiaparabrisas/lavafaros
21 15Alimentación bomba de carburante
22 -Inutilizado
23 30Electroválvula ABS
24 7,5Pletina auxiliar de mandos - Accionamiento y pliegue de los
retrovisores exteriores (+ llave)
30 15Deshelado de los retrovisores exteriores
Fusible defectuoso

163
Bombilla o lámpara defectuosa
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Al efectuar un lavado a alta
presión para eliminar las manchas
persistentes, no insista en los faros, en las
luces ni en su contorno para evitar deteriorar
su barniz y su junta de estanqueidad.

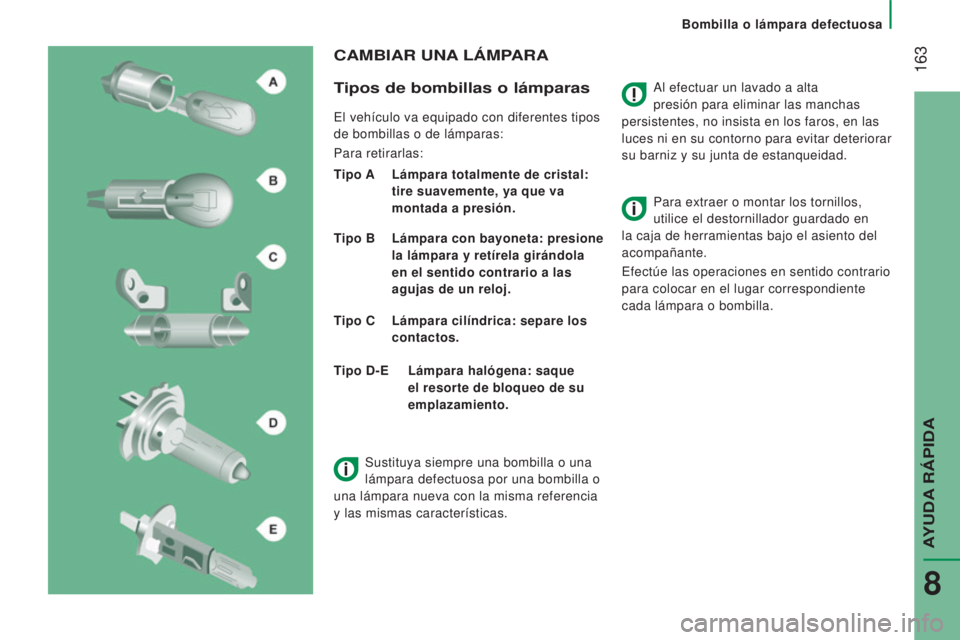

CAMBIAR UNA LÁMPARA
T

ipos de bombillas o lámparas
El vehículo va equipado con diferentes tipos
de bombillas o de lámparas:
Para retirarlas:
Tipo A



Lámpara totalmente de cristal:

tire suavemente, ya que va
montada a presión.
Tipo B

Lámpara con bayoneta: presione

la lámpara y retírela girándola
en el sentido contrario a las
agujas de un reloj.
Tipo C

Lámpara cilíndrica: separe los

contactos. Para extraer o montar los tornillos,
utilice el destornillador guardado en
la caja de herramientas bajo el asiento del
acompañante.
Efectúe las operaciones en sentido contrario
para colocar en el lugar correspondiente
cada lámpara o bombilla.
Tipo D-E

Lámpara halógena: saque

el resorte de bloqueo de su
emplazamiento.
Sustituya siempre una bombilla o una
lámpara defectuosa por una bombilla o
una lámpara nueva con la misma referencia
y las mismas características.
AYUDA R

164
Jumper_es_Chap08_Aide-Rapide_ed01-2016

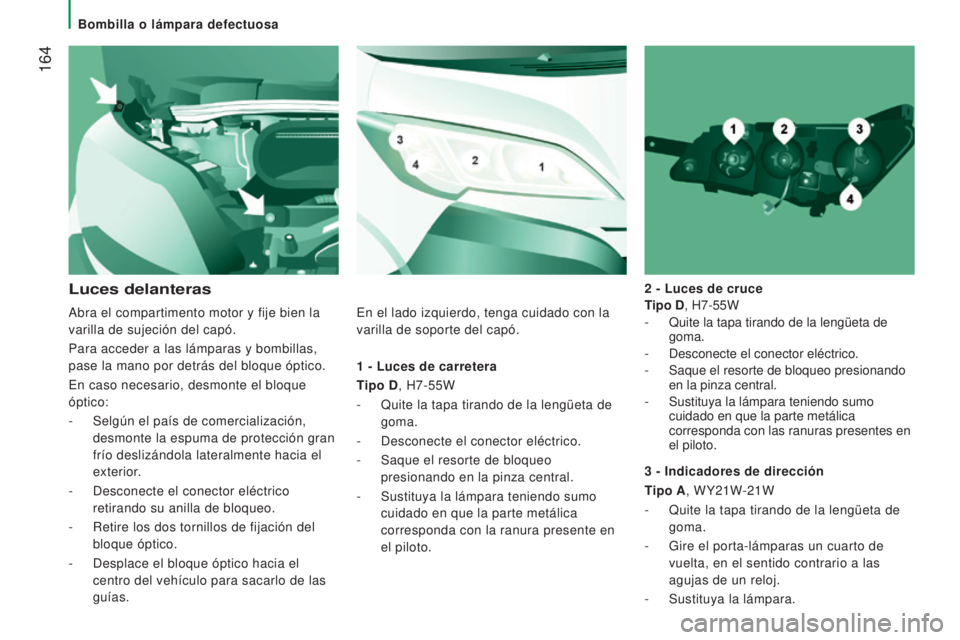

1 - Luces de carretera
T ipo D, H7-55W
-

Quite la tapa tirando de la lengüeta de

goma.
-

Desconecte el conector eléctrico.
-


Saque el resorte de bloqueo

presionando en la pinza central.
-

Sustituya la lámpara teniendo sumo

cuidado en que la parte metálica
corresponda con la ranura presente en
el piloto. 2
- Luces de cruce
Tipo D , H7-55W
-
Quite la tapa tirando de la lengüeta de
goma.
-
Desconecte el conector eléctrico.
- Saque el resorte de bloqueo presionando
en la pinza central.
-

Sustituya la lámpara teniendo sumo
cuidado en que la parte metálica
corresponda con las ranuras presentes en
el piloto.
Luces delanteras
3 - Indicadores de dirección
T ipo A, WY21W-21W
-

Quite la tapa tirando de la lengüeta de

goma.
-

Gire el porta-lámparas un cuarto de

vuelta, en el sentido contrario a las
agujas de un reloj.
-

Sustituya la lámpara.
Abra el compartimento motor y fije bien la


varilla de sujeción del capó.
Para acceder a las lámparas y bombillas,
pase la mano por detrás del bloque óptico.
En caso necesario, desmonte el bloque
óptico:
-

Selgún el país de comercialización,


desmonte la espuma de protección gran
frío deslizándola lateralmente hacia el
exterior.
-

Desconecte el conector eléctrico


retirando su anilla de bloqueo.
-

Retire los dos tornillos de fijación del


bloque óptico.
-

Desplace el bloque óptico hacia el


centro del vehículo para sacarlo de las
guías. En el lado izquierdo, tenga cuidado con la
varilla de soporte del capó.
Bombilla o lámpara defectuosa

165
Bombilla o lámpara defectuosa
Jumper_es_Chap08_Aide-Rapide_ed01-2016
El cambio de las lámparas halógenas
debe efectuarse con el faro apagado
desde al menos unos minutos (riesgo de
quemadura grave). No toque directamente
la lámpara con los dedos, utilice paños sin
pelusas.
Al final de cada operación, verifique el buen
funcionamiento de las luces.

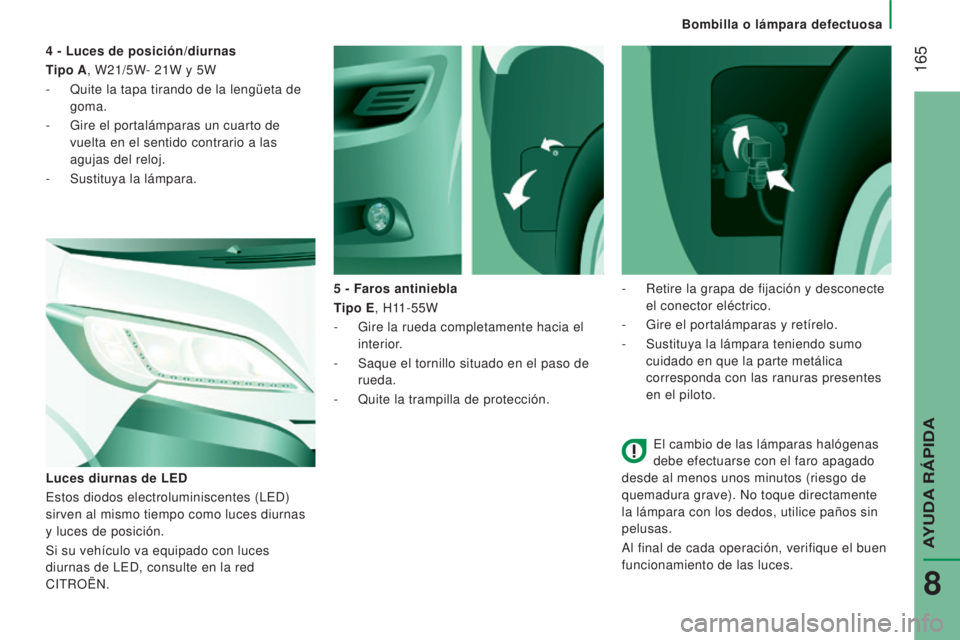

5

- Faros antiniebla
Tipo E, H11-55W
-

Gire la rueda completamente hacia el


interior.
-

Saque el tornillo situado en el paso de


rueda.
-

Quite la trampilla de protección.
Luces diurnas de LED
Estos diodos electroluminiscentes (LED)


sirven al mismo tiempo como luces diurnas
y luces de posición.
Si su vehículo va equipado con luces
diurnas de LED, consulte en la red
CITROËN. 4

- Luces de posición/diurnas
Tipo A, W21/5W- 21W y 5W
-

Quite la tapa tirando de la lengüeta de


goma.
-

Gire el portalámparas un cuarto de


vuelta en el sentido contrario a las
agujas del reloj.
-

Sustituya la lámpara.
-


Retire la grapa de fijación y desconecte

el conector eléctrico.
-

Gire el portalámparas y retírelo.
-


Sustituya la lámpara teniendo sumo

cuidado en que la parte metálica
corresponda con las ranuras presentes
en el piloto.
AYUDA R

166
Jumper_es_Chap08_Aide-Rapide_ed01-2016

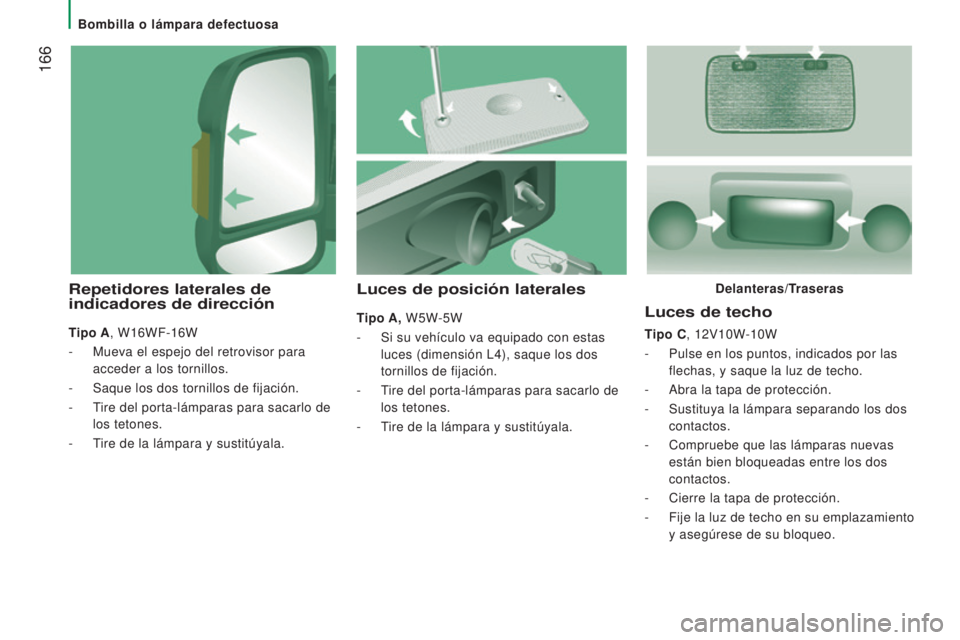

Luces de techo
Tipo C, 12V10W-10W
-
Pulse en los puntos, indicados por las

flechas, y saque la luz de techo.
-

Abra la tapa de protección.
-


Sustituya la lámpara separando los dos

contactos.
-

Compruebe que las lámparas nuevas

están bien bloqueadas entre los dos
contactos.
-

Cierre la tapa de protección.
-


Fije
la luz de techo en su emplazamiento
y asegúrese de su bloqueo.
Luces de posición laterales
Tipo A, W5W-5W
-

Si su vehículo va equipado con estas

luces (dimensión L4), saque los dos
tornillos de fijación.
-

T
ire del porta-lámparas para sacarlo de
los tetones.
-

T
ire de la lámpara y sustitúyala.
Repetidores laterales de
indicadores de dirección
Tipo A, W16WF-16W
-
Mueva el espejo del retrovisor para

acceder a los tornillos.
-

Saque los dos tornillos de fijación.
-


T
ire del porta-lámparas para sacarlo de
los tetones.
-

T
ire de la lámpara y sustitúyala. Delanteras/Traseras
Bombilla o lámpara defectuosa

167
Bombilla o lámpara defectuosa
Jumper_es_Chap08_Aide-Rapide_ed01-2016

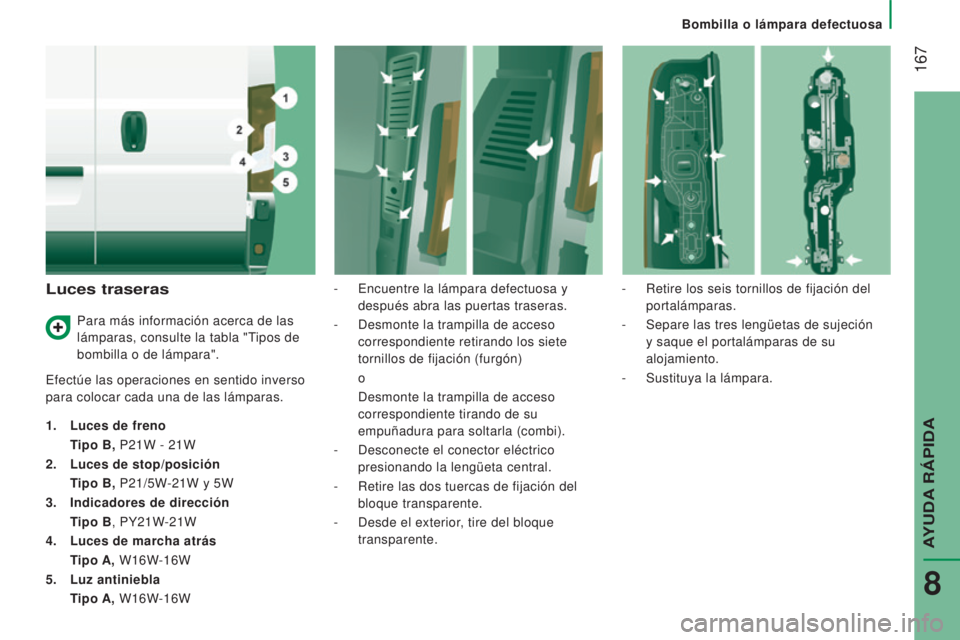

Luces traseras
Efectúe las operaciones en sentido inverso
para colocar cada una de las lámparas.
1.
Luces de freno
T

ipo B, P21W - 21W
2.

Luces de stop/posición
T

ipo B, P21/5W-21W y 5W
3.

Indicadores de dirección
T

ipo B, PY21W-21W
4.

Luces de marcha atrás
T

ipo A, W16W-16W
5.

Luz antiniebla
T

ipo A, W16W-16W -

Encuentre la lámpara defectuosa y

después abra las puertas traseras.
-
Desmonte la trampilla de acceso

correspondiente retirando los siete
tornillos de fijación (furgón) o
Desmonte la trampilla de acceso


correspondiente tirando de su
empuñadura para soltarla (combi).
-

Desconecte el conector eléctrico

presionando la lengüeta central.
-

Retire las dos tuercas de fijación del

bloque transparente.
-

Desde el exterior
, tire del bloque
transparente. -

Retire los seis tornillos de fijación del

portalámparas.
-
Separe las tres lengüetas de sujeción

y saque el portalámparas de su
alojamiento.
- Sustituya la lámpara.
Para más información acerca de las
lámparas, consulte la tabla "Tipos de
bombilla o de lámpara".
AYUDA R

168
Jumper_es_Chap08_Aide-Rapide_ed01-2016

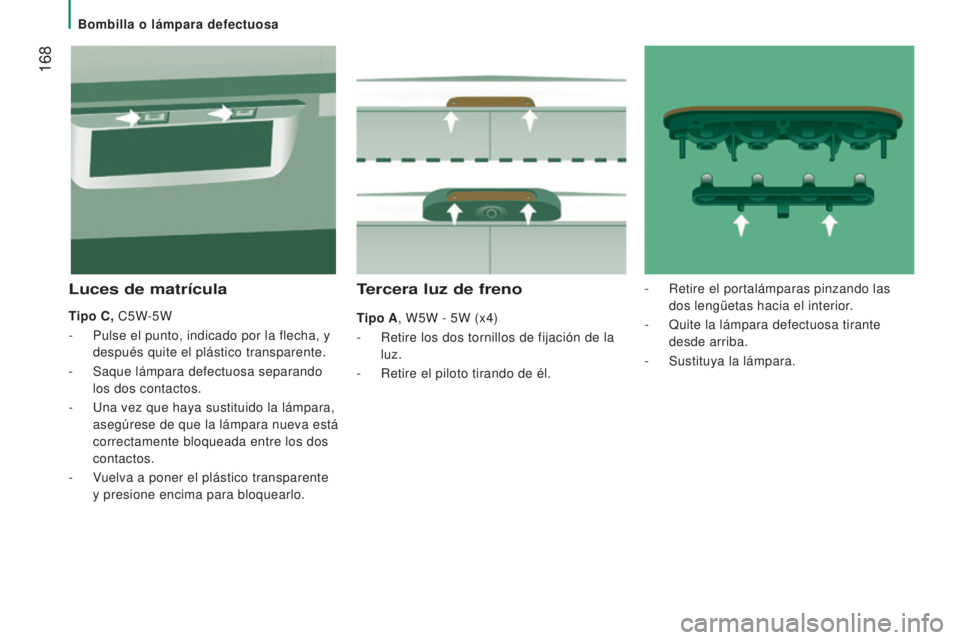

Tercera luz de freno
Tipo A, W5W - 5W (x4)
-
Retire los dos tornillos de fijación de la

luz.
-

Retire el piloto tirando de él.
Luces de matrícula
Tipo C, C5W-5W
-
Pulse el punto, indicado por la flecha, y

después quite el plástico transparente.
-

Saque lámpara defectuosa separando

los dos contactos.
-

Una vez que haya sustituido la lámpara,

asegúrese de que la lámpara nueva está
correctamente bloqueada entre los dos
contactos.
-

V
uelva a poner el plástico transparente
y presione encima para bloquearlo. -

Retire el portalámparas pinzando las

dos lengüetas hacia el interior.
- Quite la lámpara defectuosa tirante
desde arriba.
-

Sustituya la lámpara.
Bombilla o lámpara defectuosa
