CITROEN JUMPER 2017 Manuales de Empleo (in Spanish)

179
Soluciones de transporte
Jumper_es_Chap08_Aide-Rapide_ed01-2016
Montaje de la rótula
Bajo el paragolpes trasero, retire el
obturador de protección del soporte de
fijación.Inserte el extremo de la rótula 4

e
n
el soporte 1 y empuje hacia arriba; a
continuación, el bloqueo se efectuará
automáticamente. Compruebe que el mecanismo está
correctamente bloqueado (posición A
).
Bloquee la cerradura 6 utilizando la llave.
La ruedecilla
5
efectúa un cuarto de vuelta

en el sentido inverso a las agujas del reloj;
tenga cuidado para no dejar la mano cerca. Retire siempre la llave. La llave no puede
retirarse si la cerradura está abierta.
Fije el protector en la cerradura.
AYUDA R

Soluciones de transporte
180
Jumper_es_Chap08_Aide-Rapide_ed01-2016

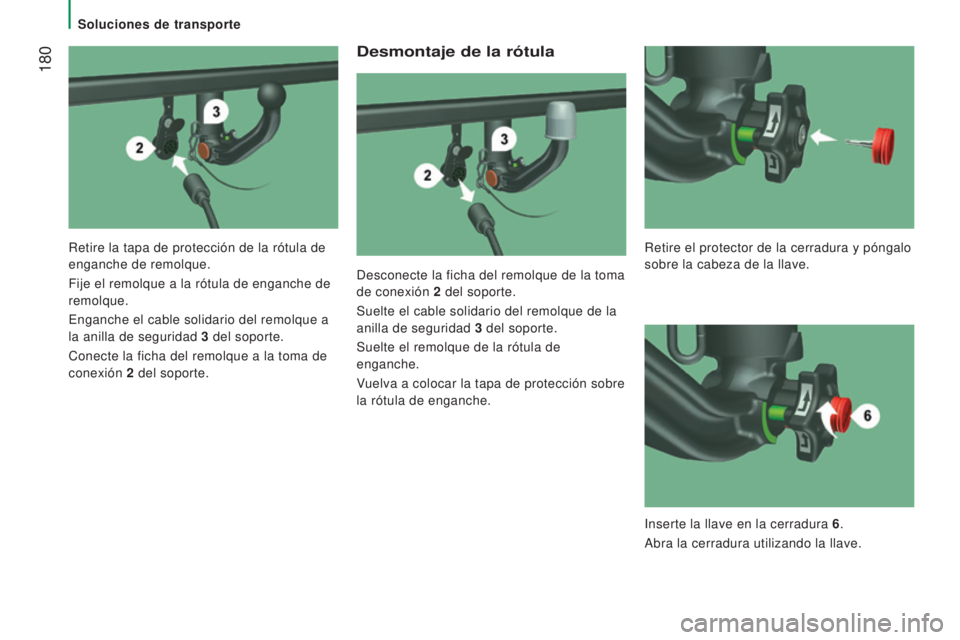

Desmontaje de la rótula
Desconecte la ficha del remolque de la toma
de conexión 2
del soporte.
Suelte el cable solidario del remolque de la


anilla de seguridad 3

del soporte.
Suelte el remolque de la rótula de


enganche.
Vuelva a colocar la tapa de protección sobre
la rótula de enganche.
Retire la tapa de protección de la rótula de
enganche de remolque.
Fije el remolque a la rótula de enganche de
remolque.
Enganche el cable solidario del remolque a
la anilla de seguridad 3

del soporte.
Conecte la ficha del remolque a la toma de


conexión 2

del soporte. Retire el protector de la cerradura y póngalo


sobre la cabeza de la llave.
Inserte la llave en la cerradura 6 .
Abra la cerradura utilizando la llave.

181
Soluciones de transporte
Jumper_es_Chap08_Aide-Rapide_ed01-2016

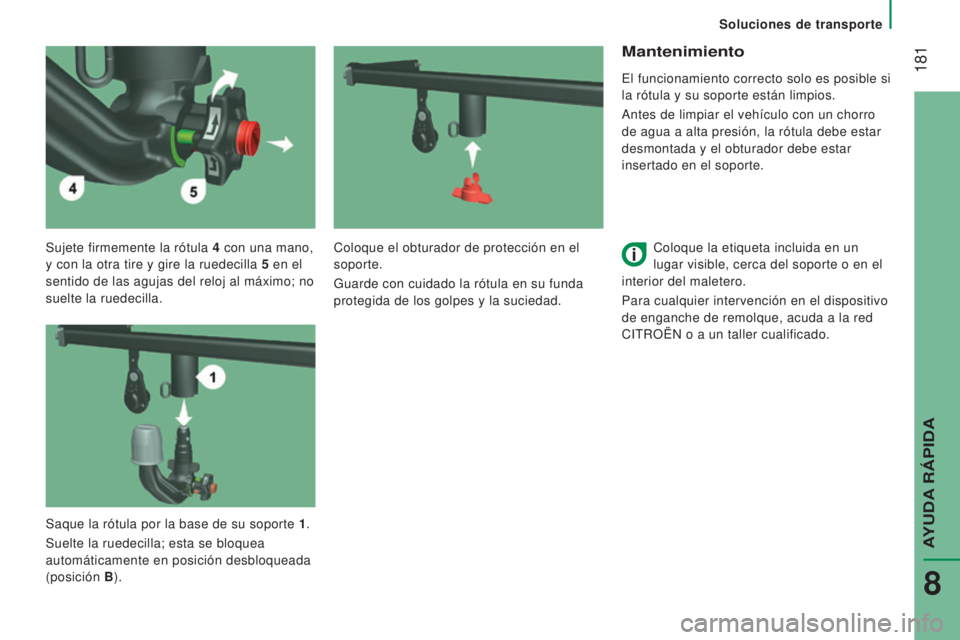

Sujete firmemente la rótula 4 con una mano,
y con la otra tire y gire la ruedecilla 5
en el

sentido de las agujas del reloj al máximo; no
suelte la ruedecilla.
Mantenimiento
El funcionamiento correcto solo es posible si
la rótula y su soporte están limpios.
Antes de limpiar el vehículo con un chorro
de agua a alta presión, la rótula debe estar
desmontada y el obturador debe estar
insertado en el soporte.
Coloque la etiqueta incluida en un
lugar visible, cerca del soporte o en el
interior del maletero.
Para cualquier intervención en el dispositivo
de enganche de remolque, acuda a la red
CITROËN o a un taller cualificado.
Coloque el obturador de protección en el
soporte.
Guarde con cuidado la rótula en su funda
protegida de los golpes y la suciedad.
Saque la rótula por la base de su soporte 1 .
Suelte la ruedecilla; esta se bloquea
automáticamente en posición desbloqueada
(posición B).
AYUDA R

182
Jumper_es_Chap08_Aide-Rapide_ed01-2016

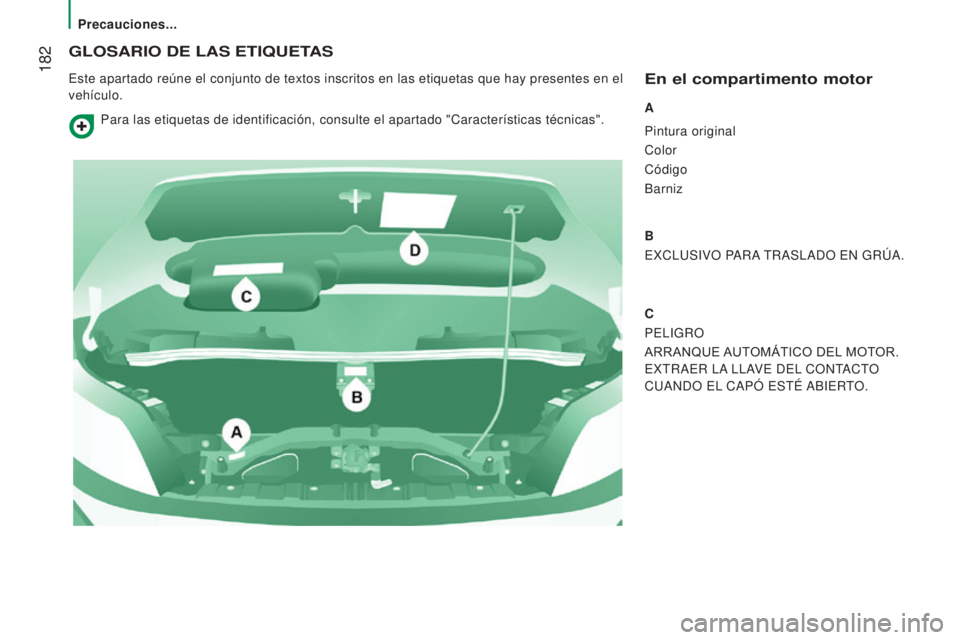

GLOSARIO DE LAS ETIQUETAS
Este apartado reúne el conjunto de textos inscritos en las etiquetas \
que hay presentes en el
vehículo.En el compartimento motor
A
Pintura original
Color
Código
Barniz
B
EXCLUSIVO PARA TRASLADO EN GRÚA.
C
PELIGRO
ARRANQUE AUTOMÁTICO DEL MOTOR.
EXTRAER LA LLAVE DEL CONTACTO
CUANDO EL CAPÓ ESTÉ ABIERTO.
Para las etiquetas de identificación, consulte el apartado "Caracterí\
sticas técnicas".
Precauciones...

183
Precauciones...
Jumper_es_Chap08_Aide-Rapide_ed01-2016

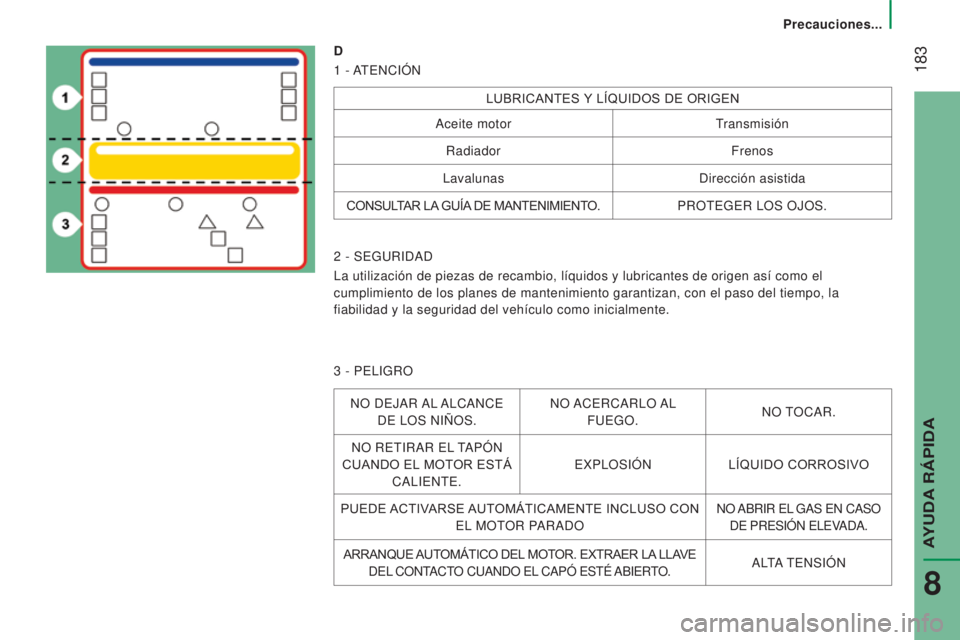

D
1
- A
TENCIÓN
LUBRICANTES Y LÍQUIDOS DE ORIGEN
Aceite motor Transmisión
Radiador Frenos
Lavalunas Dirección asistida
CONSULTAR LA GUÍA DE MANTENIMIENTO. PROTEGER LOS OJOS.
2

- SEGURIDAD
La utilización de piezas de recambio, líquidos y lubricantes de or\
igen así como el
cumplimiento de los planes de mantenimiento garantizan, con el paso del \
tiempo, la
fiabilidad y la seguridad del vehículo como inicialmente.
3

- PELIGRO
NO DEJAR AL ALCANCE DE LOS NIÑOS. NO ACERCARLO AL
FUEGO. NO TOCAR.
NO RETIRAR EL TAPÓN
CUANDO EL MOTOR ESTÁ CALIENTE. EXPLOSIÓN
LÍQUIDO CORROSIVO
PUEDE ACTIVARSE AUTOMÁTICAMENTE INCLUSO CON EL MOTOR PARADO NO ABRIR EL GAS EN CASO
DE PRESIÓN ELEVADA.
ARRANQUE AUTOMÁTICO DEL MOTOR. EXTRAER LA LLAVE DEL CONTACTO CUANDO EL CAPÓ ESTÉ ABIERTO. ALTA TENSIÓN
AYUDA R

184
Jumper_es_Chap08_Aide-Rapide_ed01-2016

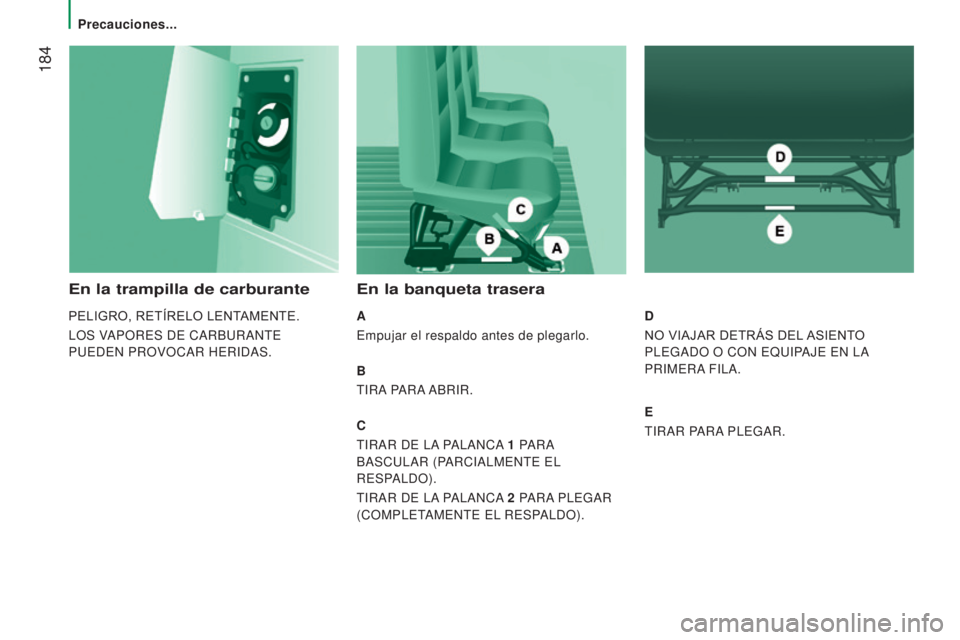

En la trampilla de carburante
PELIGRO, RETÍRELO LENTAMENTE.
LOS VAPORES DE CARBURANTE
PUEDEN PROVOCAR HERIDAS.
En la banqueta trasera
A
Empujar el respaldo antes de plegarlo.
B
TIRA PARA ABRIR.
C
TIRAR DE LA PALANCA 1
P
ARA
BASCULAR (PARCIALMENTE EL
RESPALDO).
TIRAR DE LA PALANCA 2

P
ARA PLEGAR
(COMPLETAMENTE EL RESPALDO). D
NO VIAJAR DETRÁS DEL ASIENTO
PLEGADO O CON EQUIPAJE EN LA
PRIMERA FILA.
E
TIRAR PARA PLEGAR.
Precauciones...

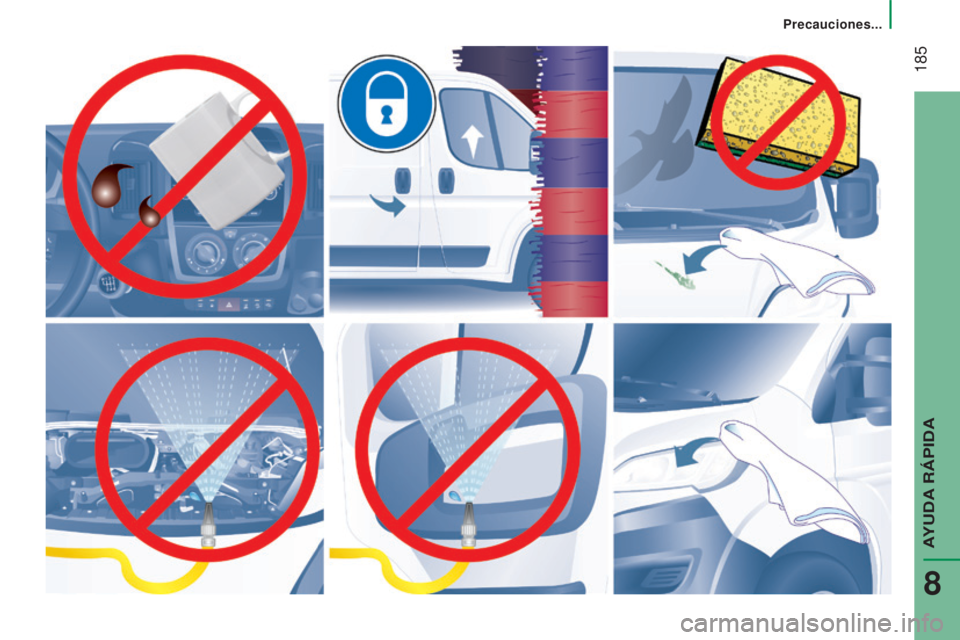

185
Precauciones...
Jumper_es_Chap08_Aide-Rapide_ed01-2016
AYUDA R

186
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016
Dimensiones

187
Dimensiones
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016

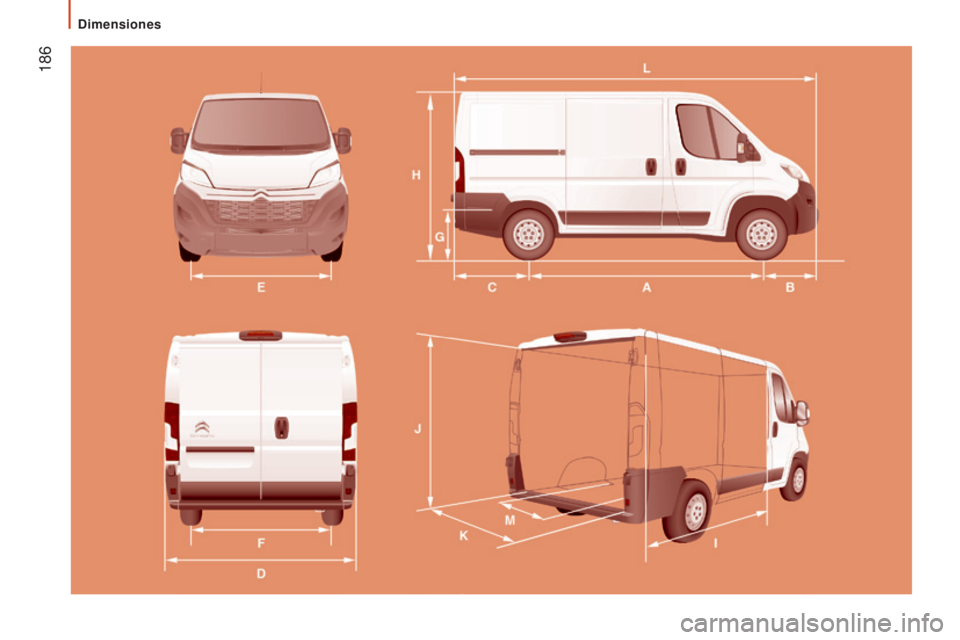

DIMENSIONES
Los valores de dimensiones se proporcionan en milímetros.
Su vehículo se presenta en 4 largos (L1..) y 3 alturas (H1..), consulte las tablas correspondientes:
FURG
ó N
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
L Largo total 4
9635
4135
9986
363
H Altura total 2
254 2 524 2 254 2 524 2 524 2 764 2 524 2 764
A Distancia entre ejes 3
0003
4504
035
B Saliente delantero desde el eje 948
C Saliente trasero desde el eje 1
0151
380
D Anchura (con/sin retrovisores) 2
508/2 050
E Anchura vía delantera 1
810
F Anchura vía trasera 1
790
G Altura del umbral de carga 535
a 565
I Largura del piso interior 2
6703
1203
7054
070
J Altura interior máxima de carga 1
662 1 932 1 662 1 932 1 932 2 172 1 932 2 172
K Anchura interior máxima 1
870
M Anchura interior entre paso de ruedas 1
422
Volumen (m
3) 89,5 10 11,5 13 15 15 17
9
CARACTER

188
Jumper_es_Chap09_Caracteristiques-Techniques_ed01-2016
PUERTAS TRASERAS
L1 L2L3L4
H1 H2 H1 H2 H2 H3 H2 H3
N Altura útil de las puertas traseras 1

520 1

790 1

520 1 790 1 790 2 030 1 790 2 030
O Anchura útil de las puertas traseras 1
562
