CITROEN JUMPER 2017 Návod na použitie (in Slovak)

69
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

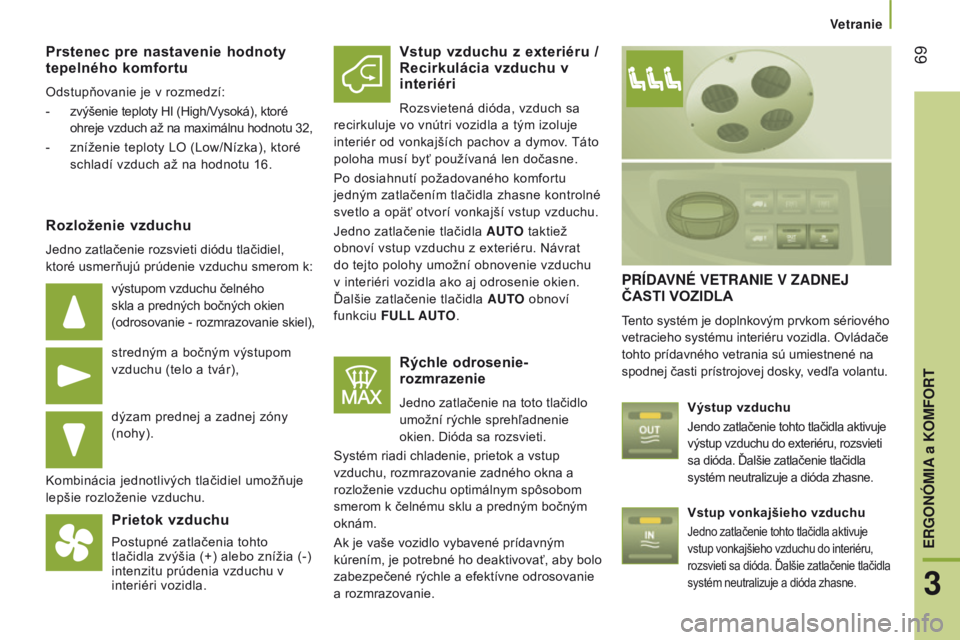

Prstenec pre nastavenie hodnoty
tepelného komfortu
Odstupňovanie je v rozmedzí:
-
zvýšenie teploty HI (High/V
ysoká), ktoré
ohreje vzduch až na maximálnu hodnotu 32,
-

zníženie teploty LO (Low/Nízka), ktoré

schladí vzduch až na hodnotu 16.
Rozloženie vzduchu
Jedno zatlačenie rozsvieti diódu tlačidiel,
ktoré usmerňujú prúdenie vzduchu smerom k:
výstupom vzduchu čelného
skla a predných bočných okien
(odrosovanie - rozmrazovanie skiel),
stredným a bočným výstupom
vzduchu (telo a tvár),
dýzam prednej a zadnej zóny
(nohy).
Kombinácia jednotlivých tlačidiel umožňuje
lepšie rozloženie vzduchu.
Prietok vzduchu
Postupné zatlačenia tohto
tlačidla zvýšia (+) alebo znížia (-)
intenzitu prúdenia vzduchu v
interiéri vozidla.
Vstup vzduchu z exteriéru /
Recirkulácia vzduchu v
interiéri
Rozsvietená dióda, vzduch sa
recirkuluje vo vnútri vozidla a tým izoluje
interiér od vonkajších pachov a dymov. Táto
poloha musí byť používaná len dočasne.
Po dosiahnutí požadovaného komfortu
jedným zatlačením tlačidla zhasne kontrolné
svetlo a opäť otvorí vonkajší vstup vzduchu.
Jedno zatlačenie tlačidla AUT
o

taktiež
obnoví vstup vzduchu z exteriéru. Návrat
do tejto polohy umožní obnovenie vzduchu
v interiéri vozidla ako aj odrosenie okien.
Ďalšie zatlačenie tlačidla AUT
o

obnoví
funkciu FULL AUT
o

.
Rýchle odrosenie-
rozmrazenie
Jedno zatlačenie na toto tlačidlo
umožní rýchle sprehľadnenie
okien. Dióda sa rozsvieti.
Systém riadi chladenie, prietok a vstup
vzduchu, rozmrazovanie zadného okna a
rozloženie vzduchu optimálnym spôsobom
smerom k čelnému sklu a predným bočným
oknám.
Ak je vaše vozidlo vybavené prídavným
kúrením, je potrebné ho deaktivovať, aby bolo
zabezpečené rýchle a efektívne odrosovanie
a rozmrazovanie.
PRÍdAv NÉ v ETRANIE v z A d NE j ČASTI
VOZIDLA
Tento systém je doplnkovým prvkom sériového
vetracieho systému interiéru vozidla. Ovládače
tohto prídavného vetrania sú umiestnené na
spodnej časti prístrojovej dosky, vedľa volantu.
Výstup vzduchu
Jendo zatlačenie tohto tlačidla aktivuje
výstup vzduchu do exteriéru, rozsvieti
sa dióda. Ďalšie zatlačenie tlačidla
systém neutralizuje a dióda zhasne.
Vstup vonkajšieho vzduchu
Jedno zatlačenie tohto tlačidla aktivuje
vstup vonkajšieho vzduchu do interiéru,
rozsvieti sa dióda. Ďalšie zatlačenie tlačidla
systém neutralizuje a dióda zhasne.
vetranie
3
ERgoNóMIA a KoMFoRT

70
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

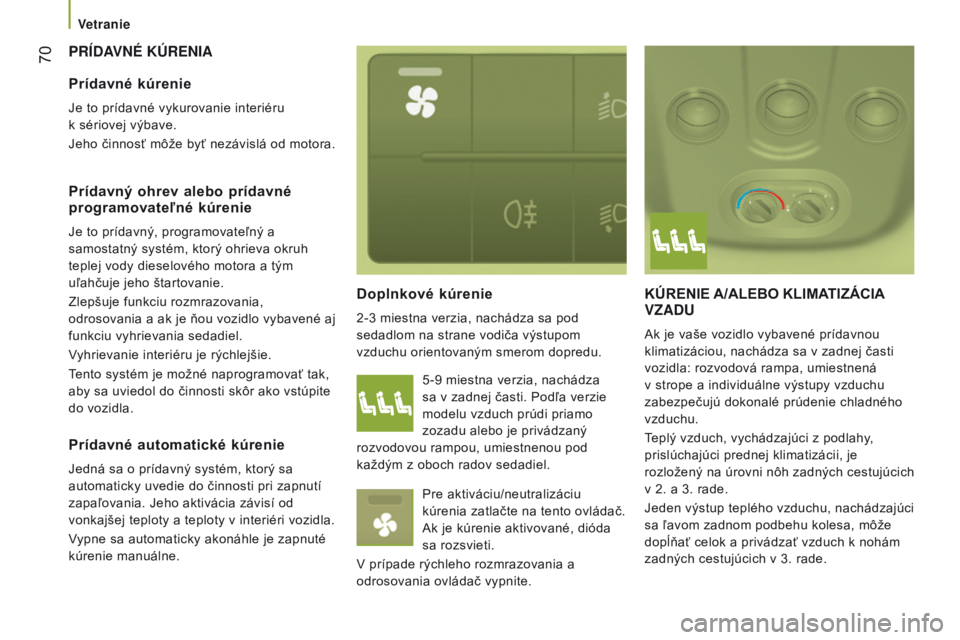

PRÍdAvNÉ KÚRENIA
Doplnkové

kúrenie
2-3 miestna verzia, nachádza sa pod
sedadlom na strane vodiča výstupom
vzduchu orientovaným smerom dopredu.
KÚRENIE A / ALEBO KLIMATIZ á CIA
vz A d U
Ak je vaše vozidlo vybavené prídavnou
klimatizáciou, nachádza sa v zadnej časti
vozidla: rozvodová rampa, umiestnená
v strope a individuálne výstupy vzduchu
zabezpečujú dokonalé prúdenie chladného
vzduchu.
Teplý vzduch, vychádzajúci z podlahy,
prislúchajúci prednej klimatizácii, je
rozložený na úrovni nôh zadných cestujúcich
v 2. a 3. rade.
Jeden výstup teplého vzduchu, nachádzajúci
sa ľavom zadnom podbehu kolesa, môže
dopĺňať celok a privádzať vzduch k nohám
zadných cestujúcich v 3. rade.
Prídavné kúrenie
Je to prídavné vykurovanie interiéru
k sériovej výbave.
Jeho činnosť môže byť nezávislá od motora.
Prídavný ohrev alebo prídavné
programovateľné kúrenie
Je to prídavný, programovateľný a
samostatný systém, ktorý ohrieva okruh
teplej vody dieselového motora a tým
uľahčuje jeho štartovanie.
Zlepšuje funkciu rozmrazovania,
odrosovania a ak je ňou vozidlo vybavené aj
funkciu vyhrievania sedadiel.
Vyhrievanie interiéru je rýchlejšie.
Tento systém je možné naprogramovať tak,
aby sa uviedol do činnosti skôr ako vstúpite
do vozidla. 5-9
miestna verzia, nachádza
sa v zadnej časti. Podľa verzie
modelu vzduch prúdi priamo
zozadu alebo je privádzaný
rozvodovou rampou, umiestnenou pod
každým z oboch radov sedadiel.
Pre aktiváciu/neutralizáciu
kúrenia zatlačte na tento ovládač.
Ak je kúrenie aktivované, dióda
sa rozsvieti.
V prípade rýchleho rozmrazovania a
odrosovania ovládač vypnite.
Prídavné automatické kúrenie
Jedná sa o prídavný systém, ktorý sa
automaticky uvedie do činnosti pri zapnutí
zapaľovania. Jeho aktivácia závisí od
vonkajšej teploty a teploty v interiéri vozidla.
Vypne sa automaticky akonáhle je zapnuté
kúrenie manuálne.
vetranie

71
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016
Aktivácia / Neutralizácia
Tento ovládač, ktorý je umiestnený na
ovládacom paneli Mod E, umožňuje
aktivovať / neutralizovať činnosť
zadných ovládačov z miesta vodiča.
Jedno zatlačenie ovládače aktivuje (rozsvietené
kontrolné svetlo).
Druhé zatlačenie ovládače neutralizuje (zhasnuté
kontrolné svetlo). Ventilátor vypnete umiestnením ovládača do
polohy 0.
Avšak bezpečnostný systém bude
automaticky vetrať zadný okruh a to aj v
prípade, ak je ovládač v polohe 0, čím sa
obmedzí riziko tvorby kondenzácie.
Prietok vzduchuNastavenie hodnoty komfortu
- na modrej farbe, uvedie do

činnosti chladenie,
-

na červenej farbe, uvedie do

činnosti ohrievanie.
Ovládač OFF na strednej konzole „Mono-
zóna“ funkciu vypne. Ovládač nastavený:
Intenzita vzduchu prúdiaceho cez
výstupy vzduchu je v rozmedzí
od

1 až po najsilnejšiu 4.
Pre získanie požadovaného
tepelného komfortu nastavte
tento ovládač.
vetranie
3
ERgoNóMIA a KoMFoRT

72
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

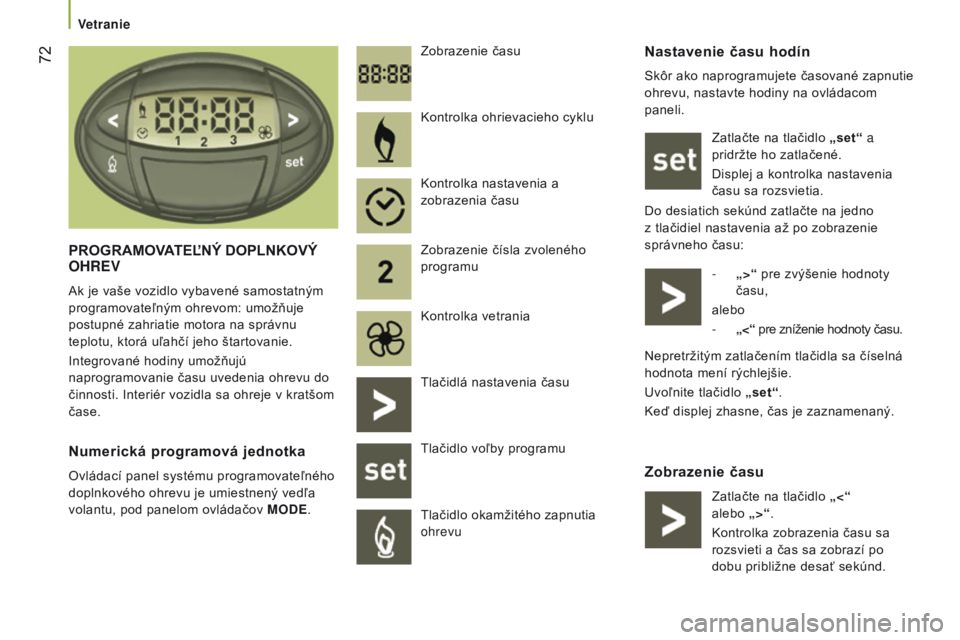

Nastavenie času hodín
Skôr ako naprogramujete časované zapnutie
ohrevu, nastavte hodiny na ovládacom
paneli.Zatlačte na tlačidlo „set“ a
pridržte ho zatlačené.
Displej a kontrolka nastavenia
času sa rozsvietia.
Do desiatich sekúnd zatlačte na jedno
z tlačidiel nastavenia až po zobrazenie
správneho času:
-

„>“ pre zvýšenie hodnoty


času,
alebo
-

„<“ pre zníženie hodnoty času.
Zobrazenie času
P
ROGRAMOVATEĽNÝ

DOPLNKOVÝ

o
HRE
v
Ak je vaše vozidlo vybavené samostatným
programovateľným ohrevom: umožňuje
postupné zahriatie motora na správnu
teplotu, ktorá uľahčí jeho štartovanie.
Integrované hodiny umožňujú
naprogramovanie času uvedenia ohrevu do
činnosti. Interiér vozidla sa ohreje v kratšom
čase. Zobrazenie času
Numerická programová jednotka
Ovládací panel systému programovateľného
doplnkového ohrevu je umiestnený vedľa
volantu, pod panelom ovládačov M
od E.Kontrolka ohrievacieho cyklu
Kontrolka nastavenia a
zobrazenia času
Zobrazenie čísla zvoleného
programu
Kontrolka vetrania
Tlačidlá nastavenia času
Tlačidlo voľby programu
Tlačidlo okamžitého zapnutia
ohrevu
Nepretržitým zatlačením tlačidla sa číselná
hodnota mení rýchlejšie.
Uvoľnite tlačidlo „
set“.
Keď displej zhasne, čas je zaznamenaný.
Zatlačte na tlačidlo „<“
alebo „>“.
Kontrolka zobrazenia času sa
rozsvieti a čas sa zobrazí po
dobu približne desať sekúnd.
vetranie

73
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

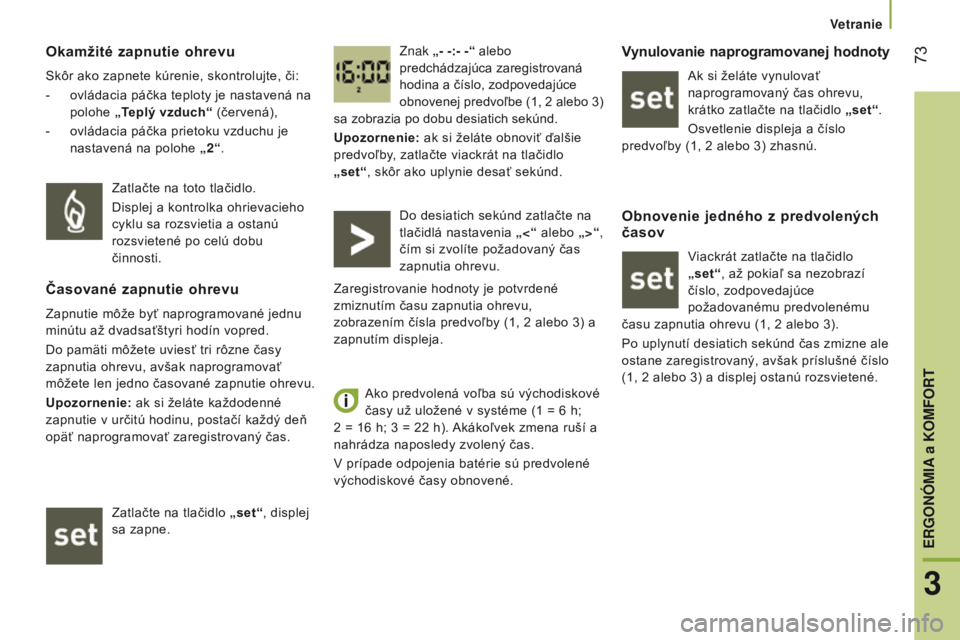

Okamžité zapnutie ohrevu
Skôr ako zapnete kúrenie, skontrolujte, či:
-
ovládacia páčka teploty je nastavená na

polohe „ Teplý vzduch“ (červená),
-

ovládacia páčka prietoku vzduchu je

nastavená na polohe „ 2“. Znak
„- -:- -“ alebo
predchádzajúca zaregistrovaná
hodina a číslo, zodpovedajúce
obnovenej predvoľbe (1, 2

alebo

3)

sa zobrazia po dobu desiatich sekúnd.
Upozornenie: ak si želáte obnoviť ďalšie
predvoľby, zatlačte viackrát na tlačidlo
„set“, skôr ako uplynie desať sekúnd.
Zatlačte na toto tlačidlo.
Displej a kontrolka ohrievacieho
cyklu sa rozsvietia a ostanú
rozsvietené po celú dobu
činnosti.
Časované zapnutie ohrevu
Zapnutie môže byť naprogramované jednu
minútu až dvadsaťštyri hodín vopred.
Do pamäti môžete uviesť tri rôzne časy
zapnutia ohrevu, avšak naprogramovať
môžete len jedno časované zapnutie ohrevu.
Upozornenie: ak si želáte každodenné
zapnutie v určitú hodinu, postačí každý deň
opäť naprogramovať zaregistrovaný čas.
Zatlačte na tlačidlo „ set“, displej
sa zapne. Do desiatich sekúnd zatlačte na
tlačidlá nastavenia „<“
alebo „>“,
čím si zvolíte požadovaný čas
zapnutia ohrevu.
Zaregistrovanie hodnoty je potvrdené
zmiznutím času zapnutia ohrevu,
zobrazením čísla predvoľby (1, 2 alebo 3) a
zapnutím displeja.
Ako predvolená voľba sú východiskové
časy už uložené v systéme (1
= 6 h;
2
= 16 h; 3 = 22 h). Akákoľvek zmena ruší a
nahrádza naposledy zvolený čas.
V prípade odpojenia batérie sú predvolené
východiskové časy obnovené.
Vynulovanie naprogramovanej hodnoty
Ak si želáte vynulovať
naprogramovaný čas ohrevu,
krátko zatlačte na tlačidlo „set“.
Osvetlenie displeja a číslo
predvoľby (1, 2
alebo 3) zhasnú.
Obnovenie jedného z predvolených
časov
Viackrát zatlačte na tlačidlo
„set“, až pokiaľ sa nezobrazí
číslo, zodpovedajúce
požadovanému predvolenému
času zapnutia ohrevu (1, 2
alebo 3).
Po uplynutí desiatich sekúnd čas zmizne ale
ostane zaregistrovaný, avšak príslušné číslo
(1, 2

alebo 3) a displej ostanú rozsvietené.
vetranie
3
ERgoNóMIA a KoMFoRT

74
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

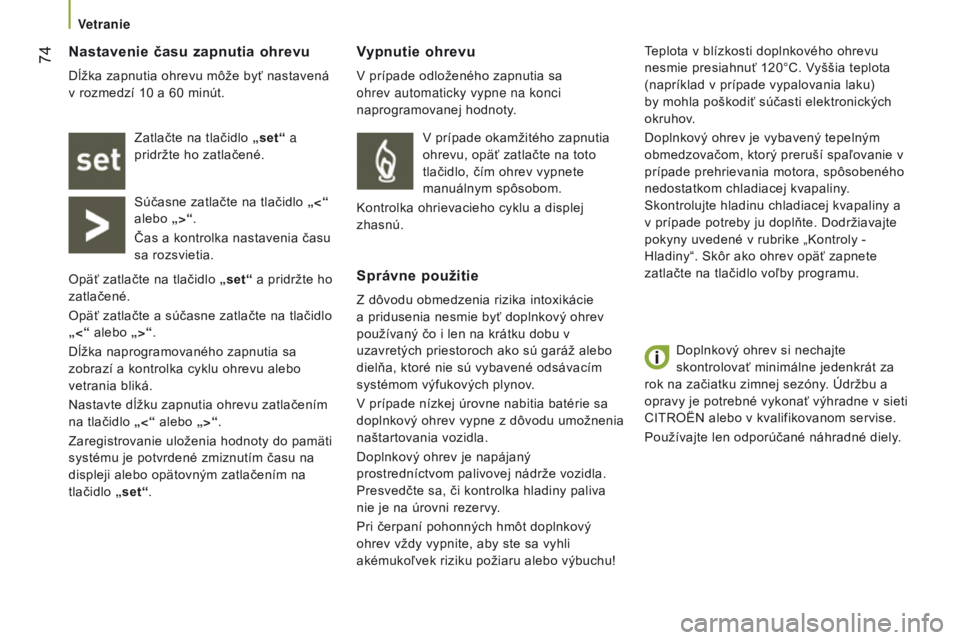

Doplnkový ohrev si nechajte
skontrolovať minimálne jedenkrát za
rok na začiatku zimnej sezóny. Údržbu a
opravy je potrebné vykonať výhradne v sieti
CITROËN alebo v kvalifikovanom servise.
Používajte len odporúčané náhradné diely.
Vypnutie ohrevu
V prípade odloženého zapnutia sa
ohrev automaticky vypne na konci
naprogramovanej hodnoty.
Správne použitie
Z dôvodu obmedzenia rizika intoxikácie
a pridusenia nesmie byť doplnkový ohrev
používaný čo i len na krátku dobu v
uzavretých priestoroch ako sú garáž alebo
dielňa, ktoré nie sú vybavené odsávacím
systémom výfukových plynov.
V prípade nízkej úrovne nabitia batérie sa
doplnkový ohrev vypne z dôvodu umožnenia
naštartovania vozidla.
Doplnkový ohrev je napájaný
prostredníctvom palivovej nádrže vozidla.
Presvedčte sa, či kontrolka hladiny paliva
nie je na úrovni rezervy.
Pri čerpaní pohonných hmôt doplnkový
ohrev vždy vypnite, aby ste sa vyhli
akémukoľvek riziku požiaru alebo výbuchu! Teplota v blízkosti doplnkového ohrevu
nesmie presiahnuť 120°C. Vyššia teplota
(napríklad v prípade vypalovania laku)
by mohla poškodiť súčasti elektronických
okruhov.
Doplnkový ohrev je vybavený tepelným
obmedzovačom, ktorý preruší spaľovanie v
prípade prehrievania motora, spôsobeného
nedostatkom chladiacej kvapaliny.
Skontrolujte hladinu chladiacej kvapaliny a
v prípade potreby ju doplňte. Dodržiavajte
pokyny uvedené v rubrike „Kontroly -
Hladiny“. Skôr ako ohrev opäť zapnete
zatlačte na tlačidlo voľby programu.
Nastavenie času zapnutia ohrevu
Dĺžka zapnutia ohrevu môže byť nastavená
v rozmedzí 10
a 60 minút.
Zatlačte na tlačidlo „ set“ a
pridržte ho zatlačené.
Súčasne zatlačte na tlačidlo „<“
alebo „>“.
Čas a kontrolka nastavenia času
sa rozsvietia.
Opäť zatlačte na tlačidlo „ set“ a pridržte ho
zatlačené.
Opäť zatlačte a súčasne zatlačte na tlačidlo
„<“ alebo „>“.
Dĺžka naprogramovaného zapnutia sa
zobrazí a kontrolka cyklu ohrevu alebo
vetrania bliká.
Nastavte dĺžku zapnutia ohrevu zatlačením
na tlačidlo „<“ alebo „>“.
Zaregistrovanie uloženia hodnoty do pamäti
systému je potvrdené zmiznutím času na
displeji alebo opätovným zatlačením na
tlačidlo „ set“. V prípade okamžitého zapnutia
ohrevu, opäť zatlačte na toto
tlačidlo, čím ohrev vypnete
manuálnym spôsobom.
Kontrolka ohrievacieho cyklu a displej
zhasnú.
vetranie

75
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

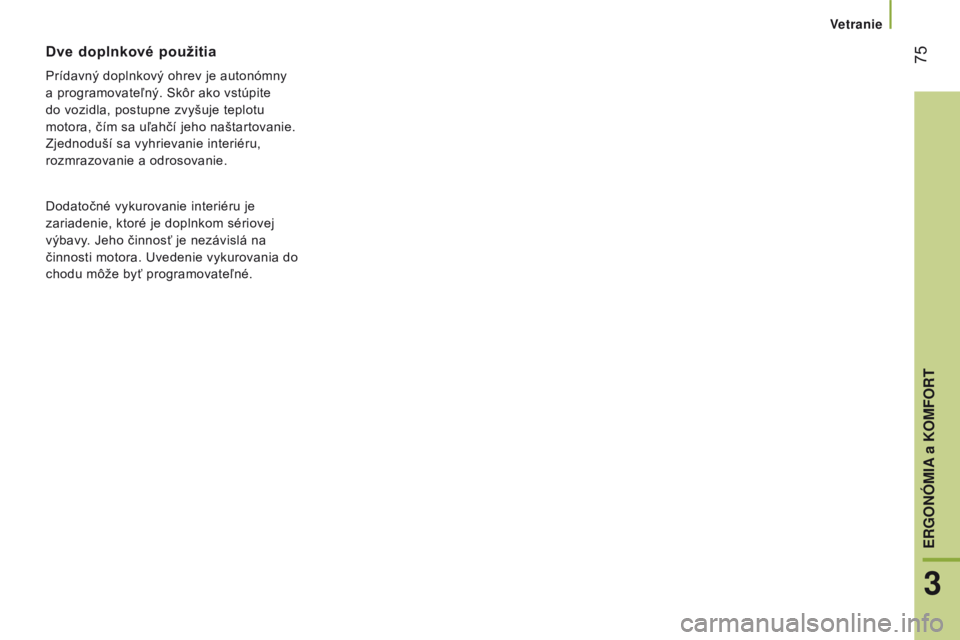

Dve doplnkové použitia
Prídavný doplnkový ohrev je autonómny
a programovateľný. Skôr ako vstúpite
do vozidla, postupne zvyšuje teplotu
motora, čím sa uľahčí jeho naštartovanie.
Zjednoduší sa vyhrievanie interiéru,
rozmrazovanie a odrosovanie.
Dodatočné vykurovanie interiéru je
zariadenie, ktoré je doplnkom sériovej
výbavy. Jeho činnosť je nezávislá na
činnosti motora. Uvedenie vykurovania do
chodu môže byť programovateľné.
vetranie
3
ERgoNóMIA a KoMFoRT

76
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016
PREDNé SEDADLO VODIČA
Opierka
hlavy
Zatlačte na jazýček a nastavte požadovanú
výšku opierky hlavy.
Opierku hlavy odstránite tak, že zatlačíte na
jazýčky a nadvihnete ju.
Nastaviteľná opierka lakťa
Zvýšte alebo znížte polohu lakťovej opierky.
Otočte kruhovým ovládačom, nachádzajúcim
sa pod okrajom opierky lakťa, čím ju
zablokujete v požadovanej polohe.
Sedadl

77
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016
Bedrová opierka
Otočte kruhovým ovládačom.
Výška sedacej časti
Nadvihnite rukoväť 1 a zvýšte alebo znížte
polohu prednej časti sedadla.
Nadvihnite rukoväť 2

a zvýšte alebo znížte

polohu zadnej časti sedadla.
Vyhrievanie sedadla
Tento ovládač umožňuje zapnutie alebo
vypnutie vyhrievania sedadla.
Sedadlo s variabilným pružením
Ak je ním vaše vozidlo vybavené, otočte
kruhovým ovládačom, získate možnosť
nastaviť pruženie v závislosti od váhy vodiča.
Sklon operadla
Otočte kruhovým ovládačom a nastavte
požadovaný sklon operadla.
Pozdĺžne nastavenie
Nadvihnite ovládaciu tyč umiestnenú pod
sedadlom a nastavte ho do požadovanej
polohy.
Otočné sedadlo
Ak je vaše sedadlo vybavené touto
funkciou, zatlačte na ovládač, čím umožníte
pootočenie sedadla o 180°.
Sedadl

78
Jumper_sk_Chap03_Ergo-et-confort_ed01-2016

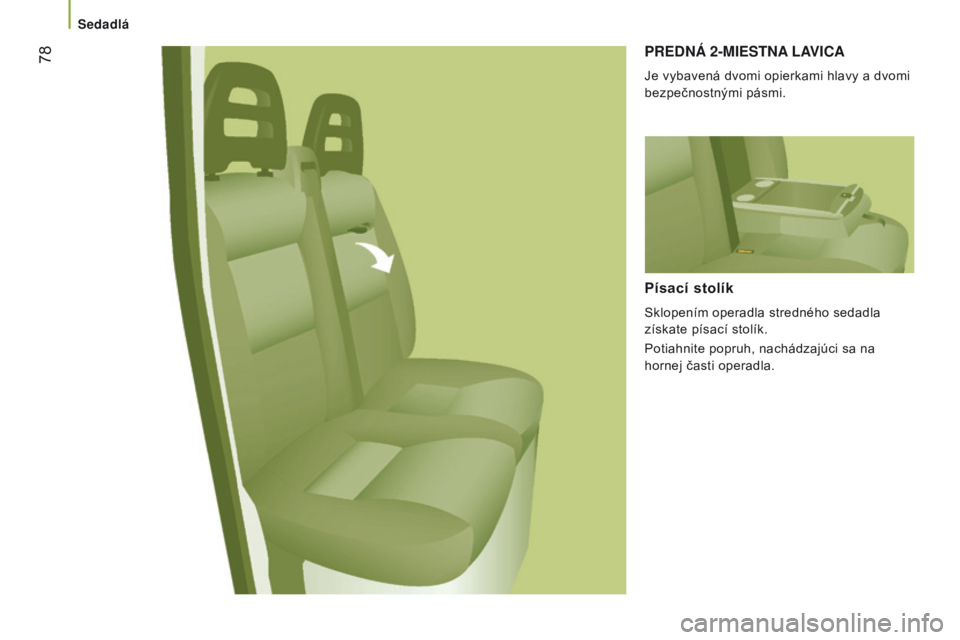

PREdNá 2-MIESTNA LAv ICA
Je vybavená dvomi opierkami hlavy a dvomi
bezpečnostnými pásmi.
Písací stolík
Sklopením operadla stredného sedadla
získate písací stolík.
Potiahnite popruh, nachádzajúci sa na
hornej časti operadla.
Sedadl
