CITROEN JUMPER 2017 Priručnik (in Serbian)

199
Jumper_sr_Chap10_Particularites_ed01-2016

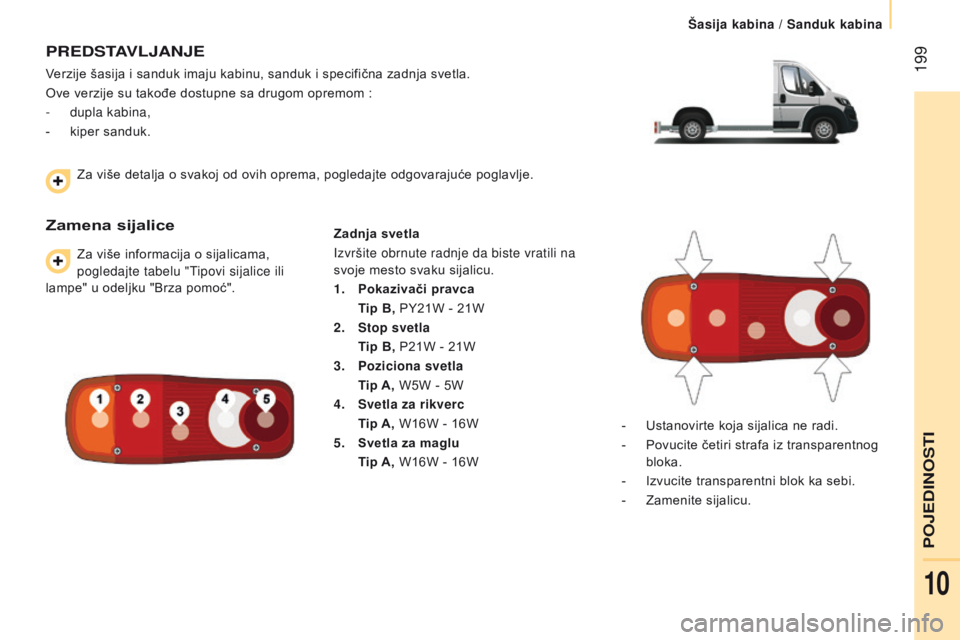

PREdSTAvLJANJE
Verzije šasija i sanduk imaju kabinu, sanduk i specifična zadnja svetla.
Ove verzije su takođe dostupne sa drugom opremom
:
-

dupla kabina,
-


kiper sanduk.
Zamena sijalice
Za više informacija o sijalicama,
pogledajte tabelu "Tipovi sijalice ili
lampe" u odeljku "Brza pomoć". Zadnja svetla
Izvršite obrnute radnje da biste vratili na
svoje mesto svaku sijalicu.
1.

Pokazivači pravca
T

ip B, PY21W - 21W
2.

Stop
s vetla
T

ip B, P21W - 21W
3.

Pozicion
a svetla
T

ip A, W5W - 5W
4.

Svetla za rikverc
T

ip A, W16W - 16W
5.

Svetla za maglu
T

ip A, W16W - 16W-

Ustanovirte koja sijalica ne radi.
-


Povucite četiri strafa iz transparentnog

bloka.
-

Izvucite transparentni blok ka sebi.
-


Zamenite sijalicu.
Za više detalja o svakoj od ovih oprema, pogledajte odgovarajuć

e poglavlje.
POJEDINOSTI
Šasija kabina / Sanduk kabina
10

200
Jumper_sr_Chap10_Particularites_ed01-2016

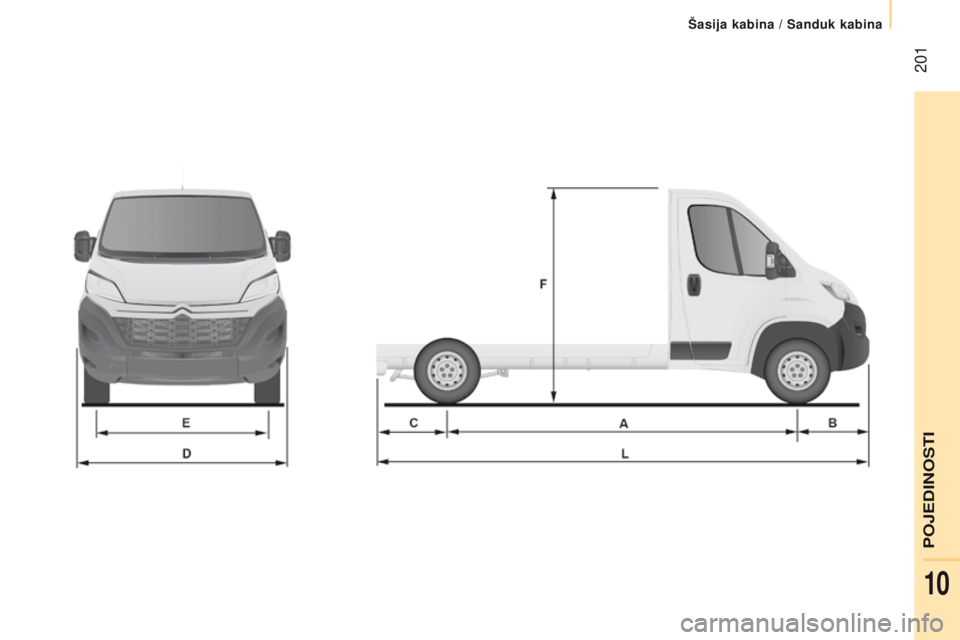

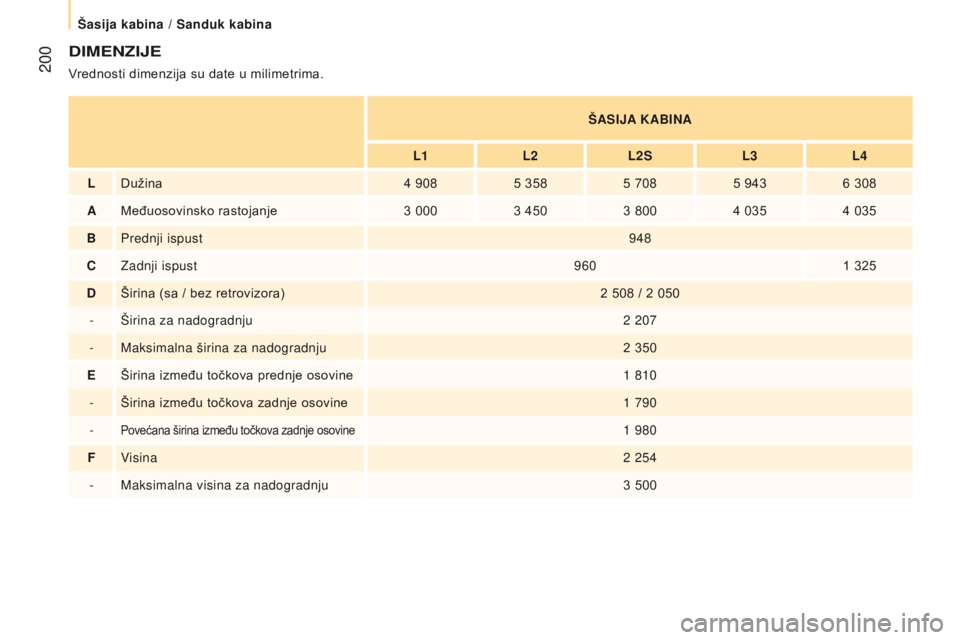

dIMENZIJE
Vrednosti dimenzija su date u milimetrima.ŠASIJA KABINA
L1 L2L2S L3L4
L Dužina 4
9085
3585
7085
9436
308
A Međuosovinsko rastojanje 3
0003
4503
8004
0354
035
B Prednji ispust 948
C Zadnji ispust 9601 325
dŠirina (sa / bez retrovizora) 2 508 / 2

050
- Širina za nadogradnju 2
207
- Maksimalna širina za nadogradnju 2
350
E Širina između točkova prednje osovine 1
810
- Širina između točkova zadnje osovine 1
790
-
Povećana širina između točkova zadnje osovine1 980
F V
isina 2
254
- Maksimalna visina za nadogradnju 3
500
Šasija kabina / Sanduk kabina

201
Jumper_sr_Chap10_Particularites_ed01-2016
POJEDINOSTI
Šasija kabina / Sanduk kabina
10

202
Jumper_sr_Chap10_Particularites_ed01-2016

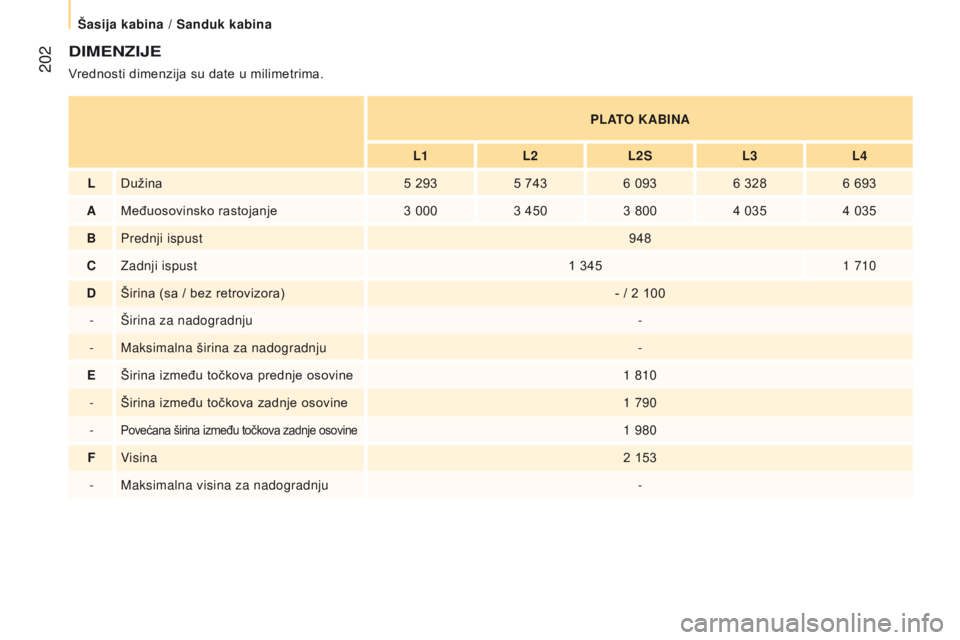

dIMENZIJE
Vrednosti dimenzija su date u milimetrima.PLATO KABINA
L1 L2L2S L3L4
L Dužina 5 2935 7436 0936 3286 693
A Međuosovinsko rastojanje 3 0003 4503 8004 0354 035
B Prednji ispust 948
C Zadnji ispust 1 3451 710
dŠirina (sa / bez retrovizora) - / 2 100
- Širina za nadogradnju -
- Maksimalna širina za nadogradnju -
E Širina između točkova prednje osovine 1 810
- Širina između točkova zadnje osovine 1 790
-
Povećana širina između točkova zadnje osovine1 980
F Visina 2 153
- Maksimalna visina za nadogradnju -
Šasija kabina / Sanduk kabina

203
Jumper_sr_Chap10_Particularites_ed01-2016
POJEDINOSTI
Šasija kabina / Sanduk kabina
10

204
Jumper_sr_Chap10_Particularites_ed01-2016

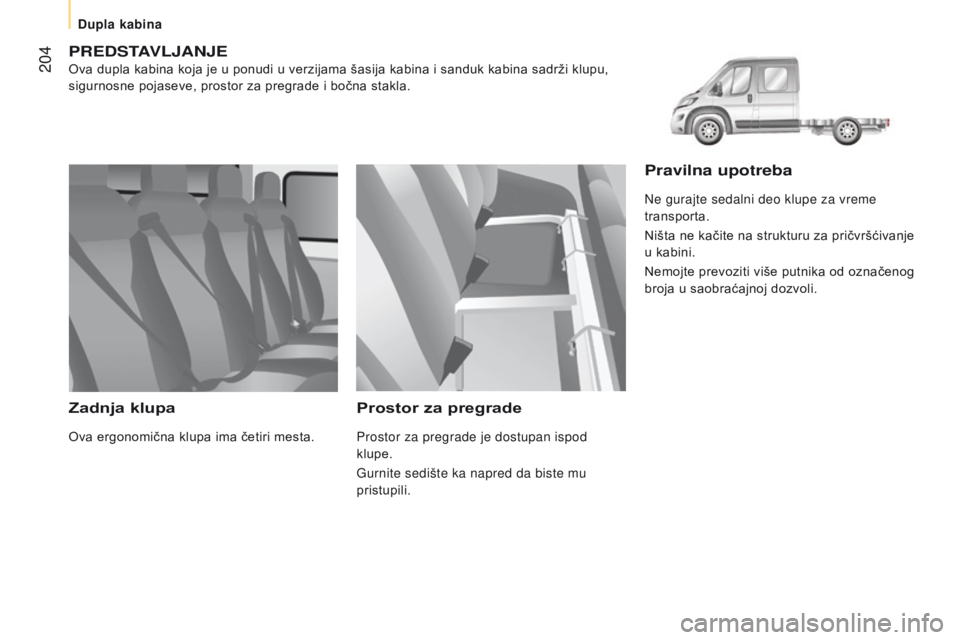

PREdSTAvLJANJE
Ova dupla kabina koja je u ponudi u verzijama šasija kabina i sanduk kabina sadrži klupu,
sigurnosne pojaseve, prostor za pregrade i bočna stakla.
Zadnja klupa
Ova ergonomična klupa ima četiri mesta.
Prostor za pregrade
Prostor za pregrade je dostupan ispod
klupe.
Gurnite sedište ka napred da biste mu
pristupili.
Pravilna upotreba
Ne gurajte sedalni deo klupe za vreme
transporta.
Ništa ne kačite na strukturu za pričvršćivanje
u kabini.
Nemojte prevoziti više putnika od označenog
broja u saobraćajnoj dozvoli.
Dupla kabina

205
Jumper_sr_Chap10_Particularites_ed01-2016

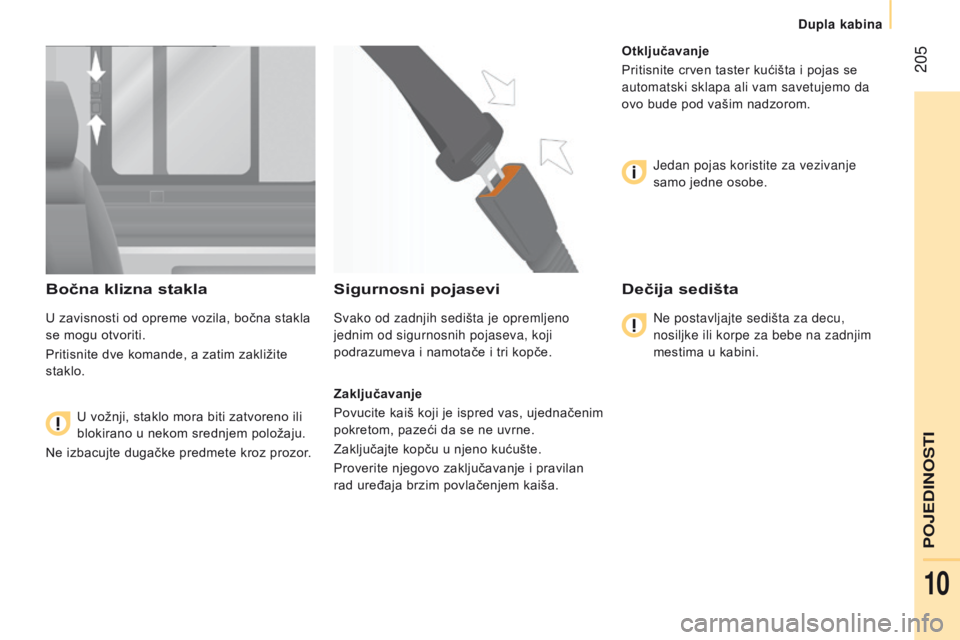

Bočna klizna stakla
U zavisnosti od opreme vozila, bočna stakla
se mogu otvoriti.
Pritisnite dve komande, a zatim zakližite
staklo.U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom srednjem položaju.
Ne izbacujte dugačke predmete kroz prozor.
Sigurnosni pojasevi
Svako od zadnjih sedišta je opremljeno
jednim od sigurnosnih pojaseva, koji
podrazumeva i namotače i tri kopče.
Zaključavanje
Povucite kaiš koji je ispred vas, ujednačenim
pokretom, pazeći da se ne uvrne.
Zaključajte kopču u njeno kućušte.
Proverite njegovo zaključavanje i pravilan
rad uređaja brzim povlačenjem kaiša. Otključavanje
Pritisnite crven taster kućišta i pojas se
automatski sklapa ali vam savetujemo da
ovo bude pod vašim nadzorom.
Jedan pojas koristite za vezivanje
samo jedne osobe.
Dečija sedišta
Ne postavljajte sedišta za decu,
nosiljke ili korpe za bebe na zadnjim
mestima u kabini.
POJEDINOSTI
Dupla kabina
10

206
Jumper_sr_Chap10_Particularites_ed01-2016

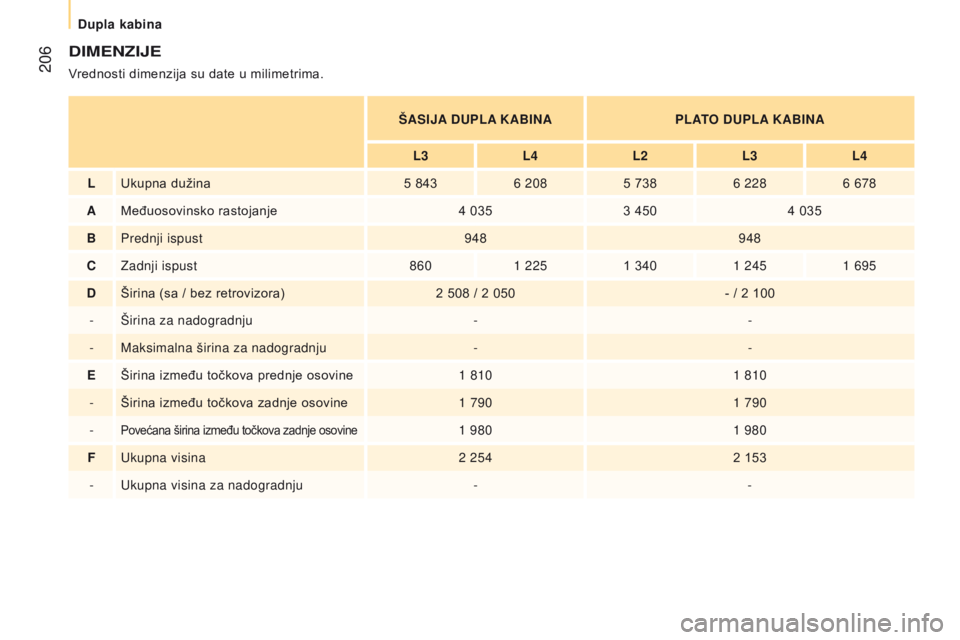

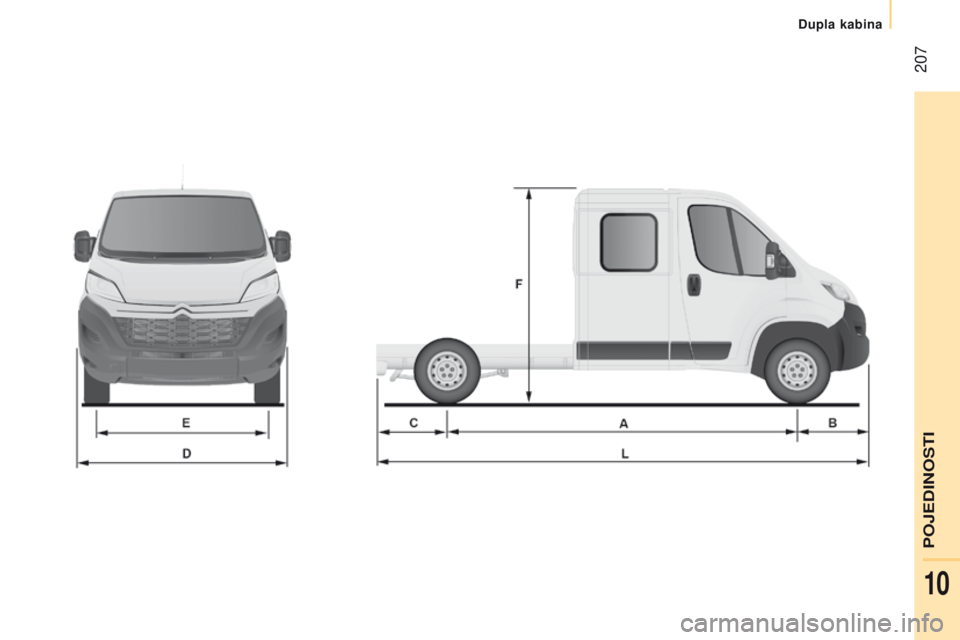

dIMENZIJE
Vrednosti dimenzija su date u milimetrima.ŠASIJA d UPLA KABINAPLATO
d UPLA KABINA
L3 L4L2L3L4
L Ukupna dužina 5 8436 2085 7386 2286 678
A Međuosovinsko rastojanje 4 0353 4504 035
B Prednji ispust 948948
C Zadnji ispust 8601 225 1 3401 2451 695
dŠirina (sa / bez retrovizora) 2 508 / 2 050- / 2 100
- Širina za nadogradnju --
- Maksimalna širina za nadogradnju --
E Širina između točkova prednje osovine 1 8101 810
- Širina između točkova zadnje osovine 1 7901 790
-
Povećana širina između točkova zadnje osovine1 980 1 980
F Ukupna visina 2 2542 153
- Ukupna visina za nadogradnju --
Dupla kabina

207
Jumper_sr_Chap10_Particularites_ed01-2016
POJEDINOSTI
Dupla kabina
10

208
Jumper_sr_Chap10_Particularites_ed01-2016

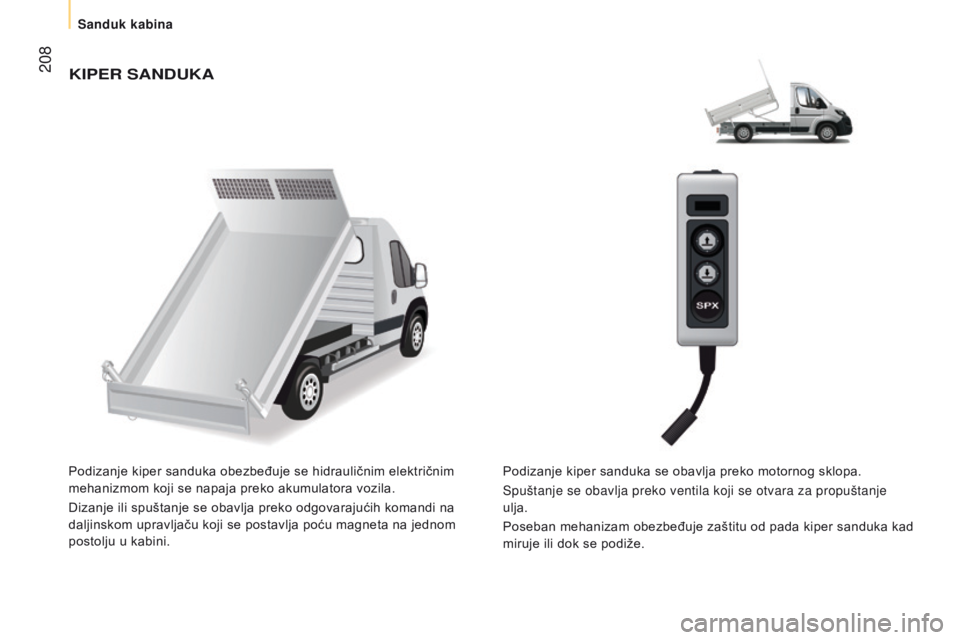

KIPER SANdUKA
Podizanje kiper sanduka obezbeđuje se hidrauličnim električnim
mehanizmom koji se napaja preko akumulatora vozila.
Dizanje ili spuštanje se obavlja preko odgovarajućih komandi na
daljinskom upravljaču koji se postavlja poću magneta na jednom
postolju u kabini.Podizanje kiper sanduka se obavlja preko motornog sklopa.
Spuštanje se obavlja preko ventila koji se otvara za propuštanje
ulja.
Poseban mehanizam obezbeđuje zaštitu od pada kiper sanduka kad
miruje ili dok se podiže.
Sanduk kabina
