Page 161 of 292

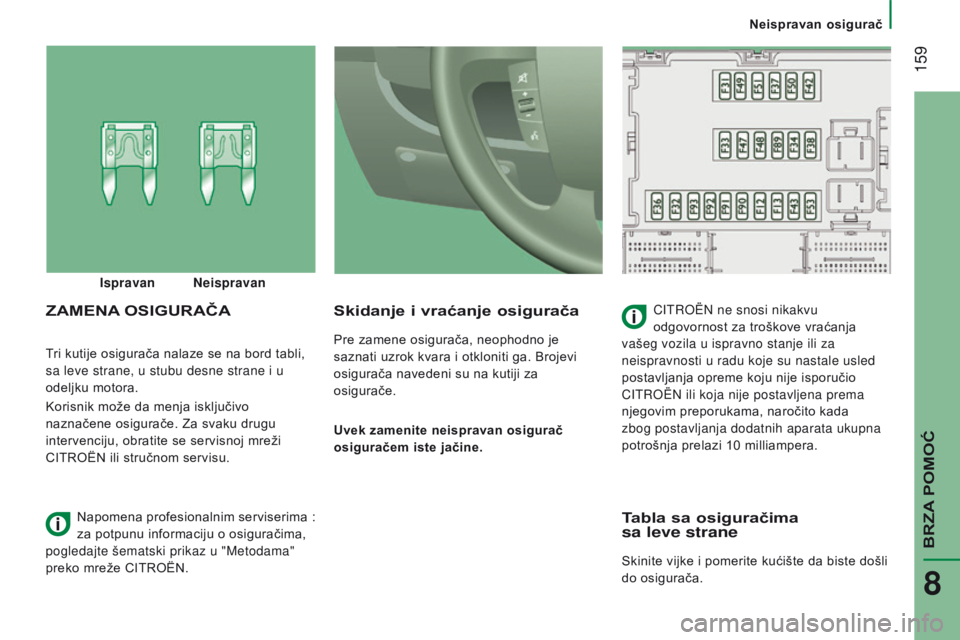

159
Jumper_sr_Chap08_Aide-Rapide_ed01-2016
Tri kutije osigurača nalaze se na bord tabli,
sa leve strane, u stubu desne strane i u
odeljku motora.
Korisnik može da menja isključivo
naznačene osigurače. Za svaku drugu
intervenciju, obratite se servisnoj mreži
CITROËN ili stručnom servisu.
Skidanje i vraćanje osigurača
Pre zamene osigurača, neophodno je
saznati uzrok kvara i otkloniti ga. Brojevi
osigurača navedeni su na kutiji za
osigurače.
u
vek zamenite neispravan osigurač
osiguračem iste jačine.
ZAMENA OSI gu RAČACITROËN ne snosi nikakvu
odgovornost za troškove vraćanja
vašeg vozila u ispravno stanje ili za
neispravnosti u radu koje su nastale usled
postavljanja opreme koju nije isporučio
CITROËN ili koja nije postavljena prema
njegovim preporukama, naročito kada
zbog postavljanja dodatnih aparata ukupna
potrošnja prelazi 10 milliampera.
Ispravan Neispravan
Napomena profesionalnim serviserima
:
za potpunu informaciju o osiguračima,
pogledajte šematski prikaz u "Metodama"
preko mreže CITROËN.
Tabla sa osiguračima
sa leve strane
Skinite vijke i pomerite kućište da biste došli
do osigurača.
BRZA POMOĆ
8
Neispravan osigurač
Page 162 of 292

160
Jumper_sr_Chap08_Aide-Rapide_ed01-2016

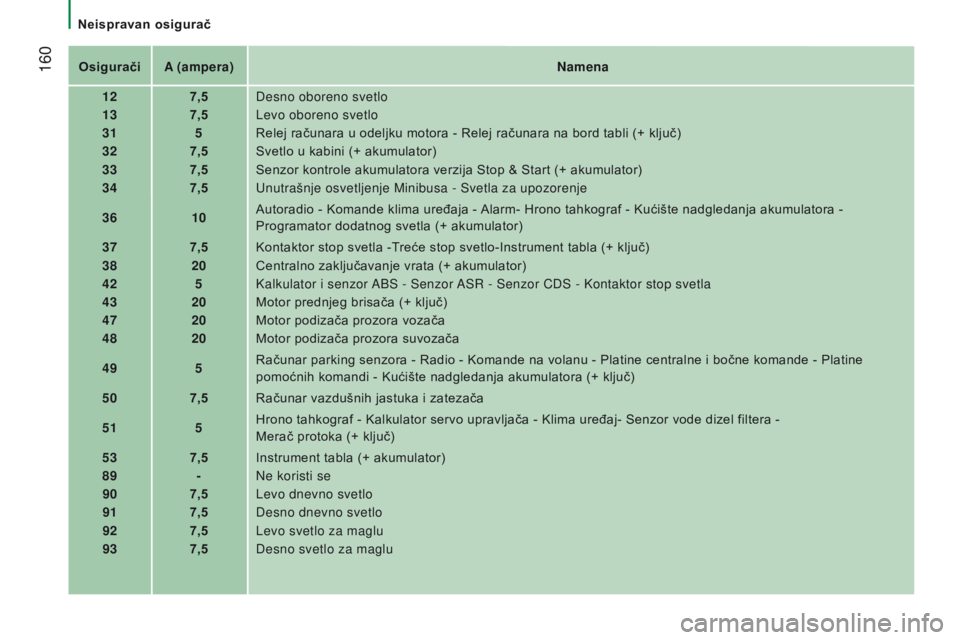

OsiguračiA (ampera) Namena
12 7,5Desno oboreno svetlo
13 7,5Levo oboreno svetlo
31 5Relej računara u odeljku motora - Relej računara na bord tabli (+ ključ)
32 7,5Svetlo u kabini (+ akumulator)
33 7,5Senzor kontrole akumulatora verzija Stop & Start (+ akumulator)
34 7,5Unutrašnje osvetljenje Minibusa - Svetla za upozorenje
36 10Autoradio - Komande klima uređaja - Alarm- Hrono tahkograf - Kućište nadgledanja akumulatora
-
Programator dodatnog svetla (+ akumulator)
37 7,5Kontaktor stop svetla -Treće stop svetlo-Instrument tabla (+ ključ)
38 20Centralno zaključavanje vrata (+ akumulator)
42 5Kalkulator i senzor ABS - Senzor ASR - Senzor CDS - Kontaktor stop svetla
43 20Motor prednjeg brisača (+ ključ)
47 20Motor podizača prozora vozača
48 20Motor podizača prozora suvozača
49 5Računar parking senzora - Radio - Komande na volanu - Platine centralne i bočne komande - Platine
pomoćnih komandi - Kućište nadgledanja akumulatora (+ ključ)
50 7,5Računar vazdušnih jastuka i zatezača
51 5Hrono tahkograf - Kalkulator servo upravljača - Klima uređaj- Senzor vode dizel filtera -
Merač protoka (+ ključ)
53 7,5Instrument tabla (+ akumulator)
89 -Ne koristi se
90 7,5Levo dnevno svetlo
91 7,5Desno dnevno svetlo
92 7,5Levo svetlo za maglu
93 7,5Desno svetlo za maglu
Neispravan osigurač
Page 163 of 292

161
Jumper_sr_Chap08_Aide-Rapide_ed01-2016

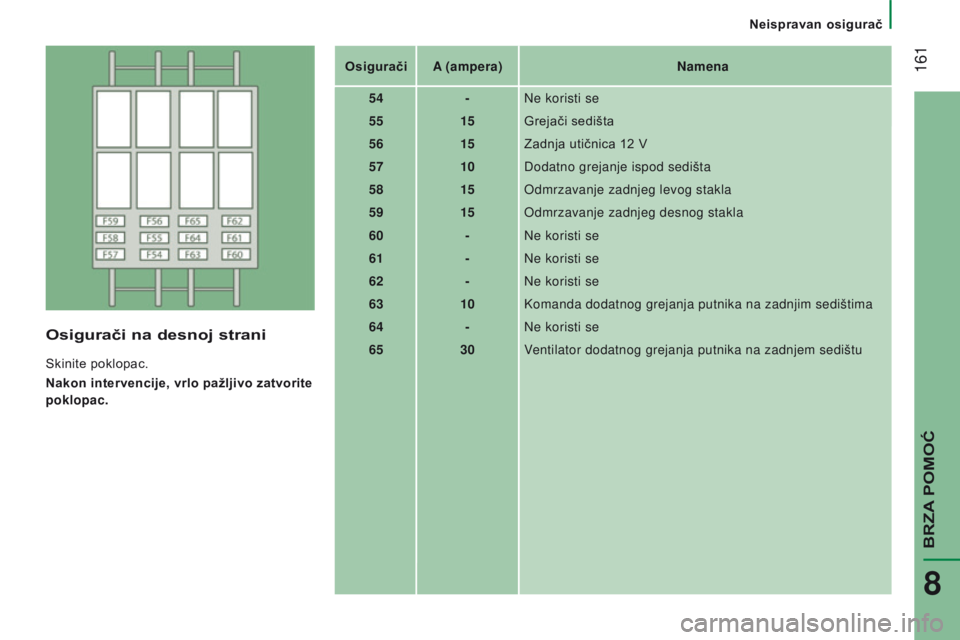

Osigurači na desnoj strani
Skinite poklopac.
Nakon intervencije, vrlo pažljivo zatvorite
poklopac.Osigurači
A (ampera) Namena
54 -Ne koristi se
55 15Grejači sedišta
56 15Zadnja utičnica 12 V
57 10Dodatno grejanje ispod sedišta
58 15Odmrzavanje zadnjeg levog stakla
59 15Odmrzavanje zadnjeg desnog stakla
60 -Ne koristi se
61 -Ne koristi se
62 -Ne koristi se
63 10Komanda dodatnog grejanja putnika na zadnjim sedištima
64 -Ne koristi se
65 30Ventilator dodatnog grejanja putnika na zadnjem sedištu
BRZA POMOĆ
8
Neispravan osigurač
Page 164 of 292

162
Jumper_sr_Chap08_Aide-Rapide_ed01-2016
Osigurači u odeljku motora
Izvucite zavrtnje i pomerite kućište da biste
pristupili osiguračima.
Posle intervencije, vrlo pažljivo zatvorite
poklopac.Osigurači
A (amperi) Namena
1 40Napajanje pumpe ABS
2 50Kućište predgrevanja dizela
3 30Alarm- Starter
4 40Ponovno zagrevanje dizela
5 20/50Provetravanje kabine sa programiranjem dodatnog grejanja
(+ akumulator)
6 40/60
Grupa moto-ventilatora za kabinu sa maksimalnom brzinom (+ akumulator)
740/50/60Grupa moto-ventilatora za kabinu sa minimalnom brzinom (+ akumulator)
8 40Grupa moto-ventilatora za kabinu (+ ključ)
9 15Utičnica 12 V zadnja (+
akumulator)
10 15Sirena
11 -Ne koristi se
14 15Utičnica 12 V prednja (+
akumulator)
15 15Upaljač (+
akumulator)
16 -Ne koristi se
17 -Ne koristi se
18 7,5Računar lampice motora (+
akumulator)
19 7,5Kompresor za klimu
20 30Pumpa za pranje stakala/farova
21 15Napajanje pumpe za gorivo
22 -Ne koristi se
23 30Elektroventili ABS
24 7,5Platina pomoćnih komandi - Komanda i spuštanje spoljnih
retrovizora (+ ključ)
30 15Odmrzavanje spoljnih retrovitora
Neispravan osigurač
Page 165 of 292

163
Jumper_sr_Chap08_Aide-Rapide_ed01-2016
Prilikom pranja skorele prljavštine
pod visokim pritiskom, nemojte se
preterano zadržavati na farovima, svetlima i
njihovim okvirima kako biste izbegli moguća
oštećenja laka i zaptivki.

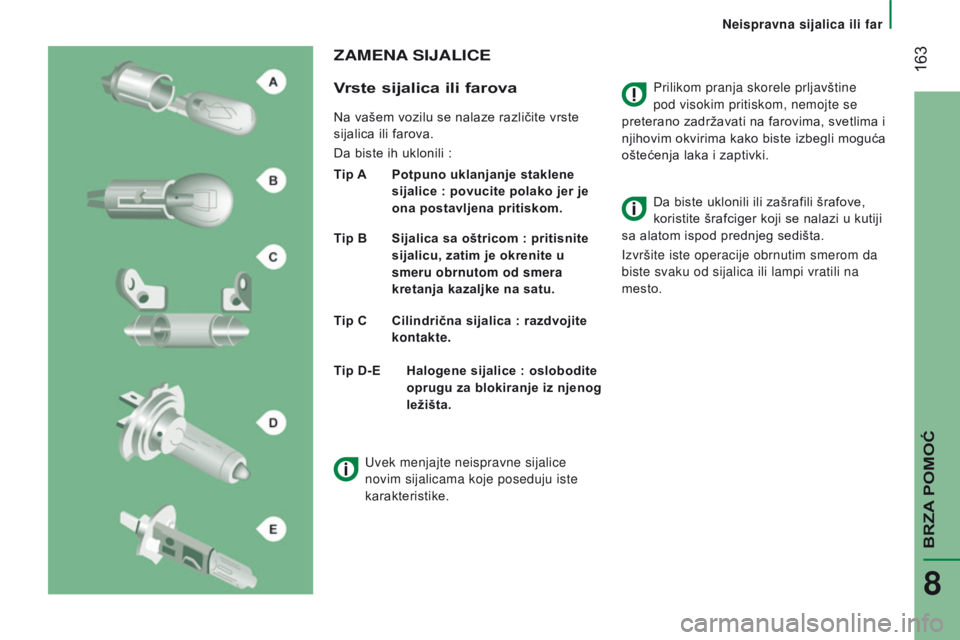

ZAMENA SIJALICE
V
rste sijalica ili farova
Na vašem vozilu se nalaze različite vrste
sijalica ili farova.
Da biste ih uklonili
:
Tip A
Potpuno uklanjanje staklene
sijalice
: povucite polako jer je
ona postavljena pritiskom.
Tip B
Sijalica sa oštricom
: pritisnite
sijalicu, zatim je okrenite u
smeru obrnutom od smera
kretanja kazaljke na satu.
Tip C
Cilindrična sijalica
: razdvojite
kontakte. Da biste uklonili ili zašrafili šrafove,
koristite šrafciger koji se nalazi u kutiji
sa alatom ispod prednjeg sedišta.
Izvršite iste operacije obrnutim smerom da
biste svaku od sijalica ili lampi vratili na
mesto.
Tip D-E
Halogene sijalice
: oslobodite
oprugu za blokiranje iz njenog
ležišta.
Uvek menjajte neispravne sijalice
novim sijalicama koje poseduju iste
karakteristike.
BRZA POMOĆ
8
Neispravna sijalica ili far
Page 166 of 292

164
Jumper_sr_Chap08_Aide-Rapide_ed01-2016

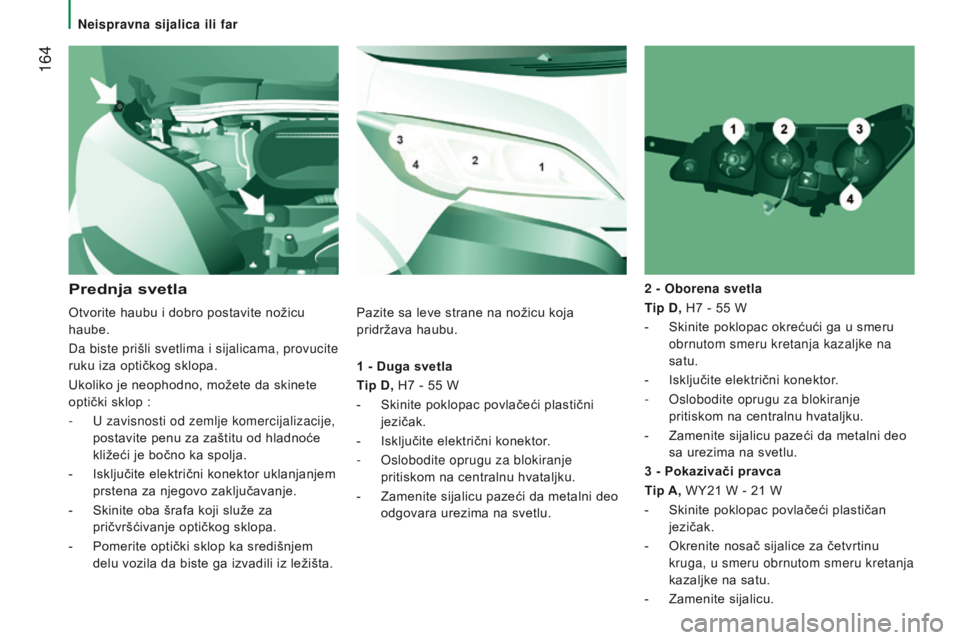

1 - Duga svetla
Tip D, H7 - 55 W
-
Skinite poklopac povlačeći plastični
jezičak.
-
Isključite električni konektor
.
-
Oslobodite oprugu za blokiranje
pritiskom na centralnu hvataljku.
-
Zamenite sijalicu pazeći da metalni deo
odgovara urezima na svetlu. 2 - Oborena svetla
Tip
d ,
H7 - 55 W
-
Skinite poklopac okrećući ga u smeru
obrnutom smeru kretanja kazaljke na
satu.
- Isključite električni konektor .
-
Oslobodite oprugu za blokiranje
pritiskom na centralnu hvataljku.
-
Zamenite sijalicu pazeći da metalni deo
sa urezima na svetlu.
Prednja svetla
3 - Pokazivači pravca
Tip A, WY21 W - 21 W
-
Skinite poklopac povlačeći plastičan
jezičak.
-
Okrenite nosač sijalice za četvrtinu
kruga, u smeru obrnutom smeru kretanja
kazaljke na satu.
-
Zamenite sijalicu.
Otvorite haubu i dobro postavite nožicu
haube.
Da biste prišli svetlima i sijalicama, provucite
ruku iza optičkog sklopa.
Ukoliko je neophodno, možete da skinete
optički sklop
:
-
U zavisnosti od zemlje komercijalizacije,
postavite penu za zaštitu od hladnoće
kližeći je bočno ka spolja.
-
Isključite električni konektor uklanjanjem
prstena za njegovo zaključavanje.
-
Skinite oba šrafa koji služe za
pričvršćivanje optičkog sklopa.
-
Pomerite optički sklop ka središnjem
delu vozila da biste ga izvadili iz ležišta. Pazite sa leve strane na nožicu koja
pridržava haubu.
Neispravna sijalica ili far
Page 167 of 292

165
Jumper_sr_Chap08_Aide-Rapide_ed01-2016
Pre zamena halogenih sijalica
farovi moraju da budu ugašeni bar
nekoliko
minuta (postoji opasnost od
ozbiljnih opekotina). Nemojte dodirivati
sijalicu direktno prstima, koristite glatku
krpu.
Na kraju svake operacije, proverite da li
svetla ispravno rade.

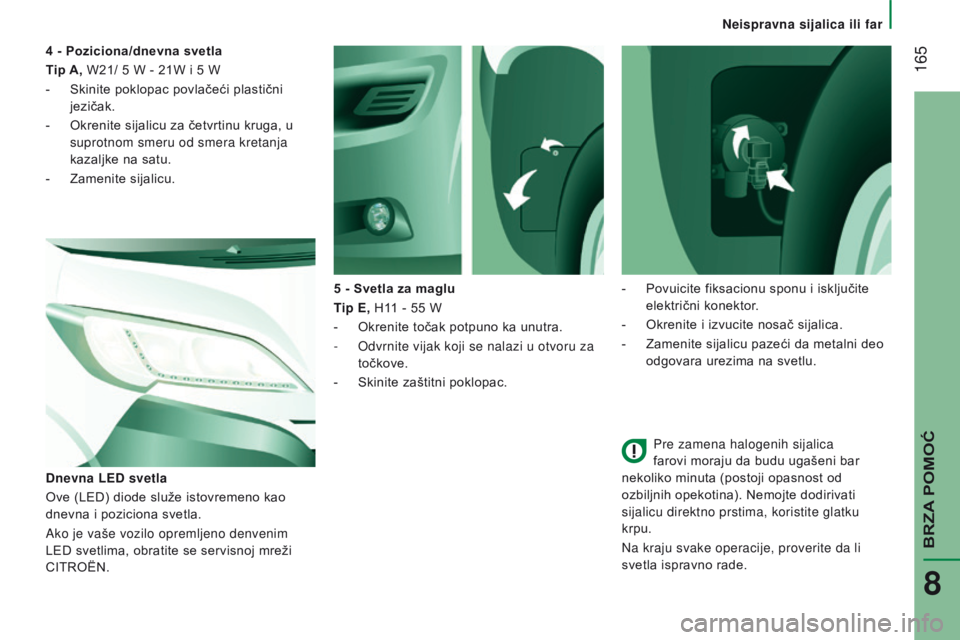

5 - Svetla za maglu
Tip E,
H11 - 55 W
-
Okrenite točak potpuno ka unutra.
-
Odvrnite vijak koji se nalazi u otvoru za
točkove.
-
Skinite zaštitni poklopac.
d
nevna LE
d
svetla
Ove (LED) diode služe istovremeno kao
dnevna i poziciona svetla.
Ako je vaše vozilo opremljeno denvenim
LED svetlima, obratite se servisnoj mreži
CITROËN. 4 - Poziciona/dnevna svetla
Tip A, W21/ 5 W - 21W i 5 W
-
Skinite poklopac povlačeći plastični
jezičak.
-
Okrenite sijalicu za četvrtinu kruga, u
suprotnom smeru od smera kretanja
kazaljke na satu.
-
Zamenite sijalicu.
-
Povuicite fiksacionu sponu i isključite
električni konektor.
-
Okrenite i izvucite nosač sijalica.
-
Zamenite sijalicu pazeći da metalni deo
odgovara urezima na svetlu.
BRZA POMOĆ
8
Neispravna sijalica ili far
Page 168 of 292

166
Jumper_sr_Chap08_Aide-Rapide_ed01-2016
Plafonska svetla
Tip C, 12 V 10 W - 10 W
-
Pritisnite tačke, označene strelicama,
zatim skinite plafonsko svetlo.
-
Otvorite zaštitni poklopac.
-
Zamenite sijalicu razdvajanjem
dva
kontakta.
-
Uverite se da su nove sijalice pravilno
učvršćene zmeđu dva kontakta.
-
Zatvorite zaštitni poklopac.
-
V
ratite plafonsko svetlo u ležište i
uverite se da je dobro pričvršćeno.

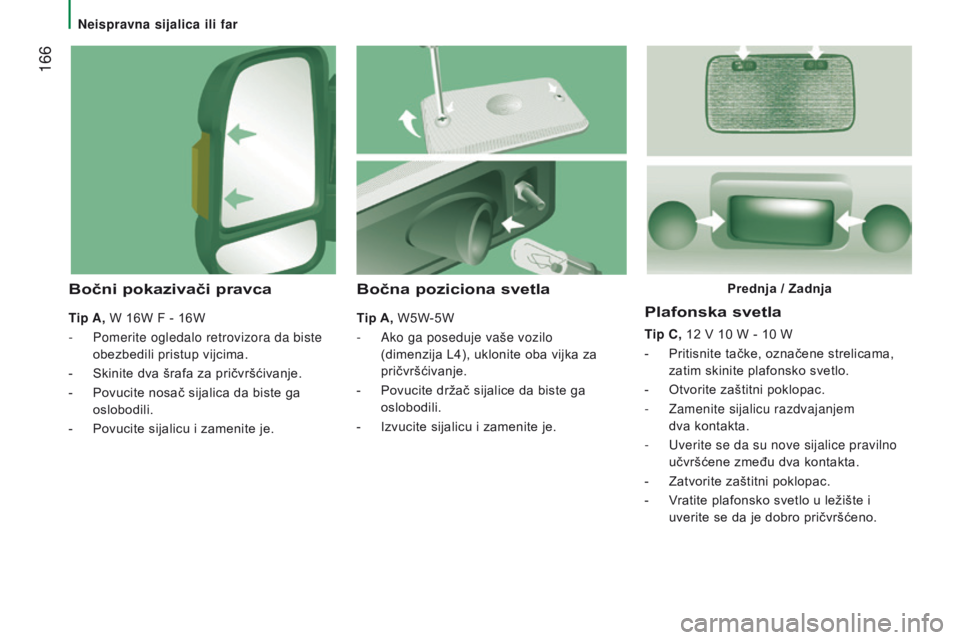

Bočna poziciona svetla
Tip A, W5W-5W
-
Ako ga poseduje vaše vozilo
(dimenzija
L4), uklonite oba vijka za
pričvršćivanje.
-
Povucite držač sijalice da biste ga
oslobodili.
-
Izvucite sijalicu i zamenite je.
Bočni pokazivači pravca
Tip A, W 16W F - 16W
-
Pomerite ogledalo retrovizora da biste
obezbedili pristup vijcima.
-
Skinite dva šrafa za pričvršćivanje.
-
Povucite nosač sijalica da biste ga
oslobodili.
-
Povucite sijalicu i zamenite je. Prednja / Zadnja
Neispravna sijalica ili far
Page 169 of 292

167
Jumper_sr_Chap08_Aide-Rapide_ed01-2016

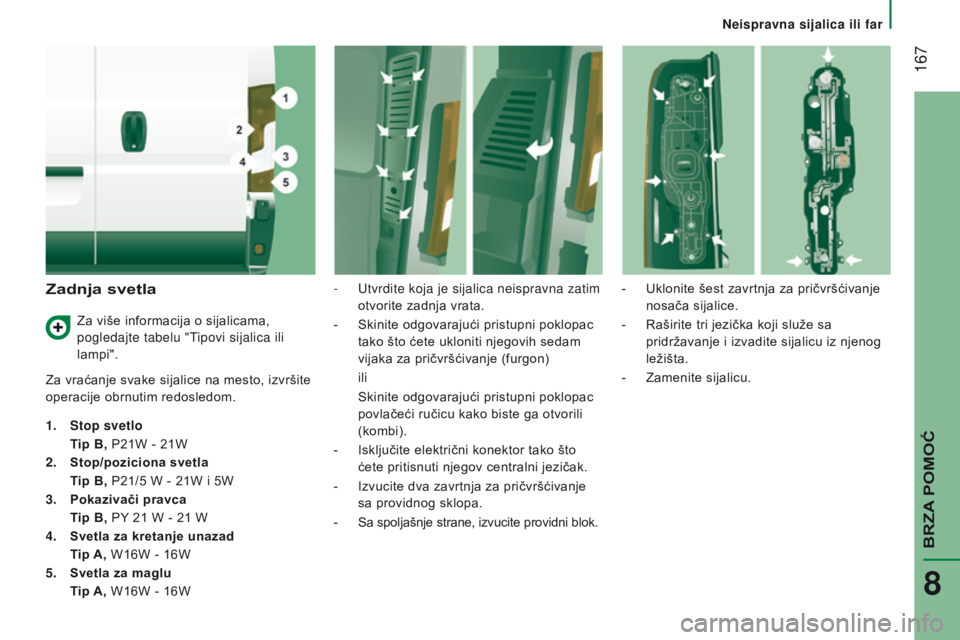

Zadnja svetla
Za vraćanje svake sijalice na mesto, izvršite
operacije obrnutim redosledom.
1.
Stop svetlo
T
ip B, P21W - 21W
2.
Stop/poziciona svetla
T
ip B, P21/5 W - 21W i 5W
3.
Pokazivači pravca
T
ip B, PY
21 W - 21 W
4.
Svetla za kretanje unazad
T
ip A, W16W - 16W
5.
Svetla za maglu
T
ip A, W16W - 16W -
Utvrdite koja je sijalica neispravna zatim
otvorite zadnja vrata.
-
Skinite odgovarajući pristupni poklopac
tako što ćete ukloniti njegovih sedam
vijaka za pričvršćivanje (furgon) ili
Skinite odgovarajući pristupni poklopac
povlačeći ručicu kako biste ga otvorili
(kombi).
-
Isključite električni konektor tako što
ćete pritisnuti njegov centralni jezičak.
-
Izvucite dva zavrtnja za pričvršćivanje
sa providnog sklopa.
-
Sa spoljašnje strane, izvucite providni blok. -
Uklonite šest zavrtnja za pričvršćivanje
nosača sijalice.
-
Raširite tri jezička koji služe sa
pridržavanje i izvadite sijalicu iz njenog
ležišta.
- Zamenite sijalicu.
Za više informacija o sijalicama,
pogledajte tabelu "Tipovi sijalica ili
lampi".
BRZA POMOĆ
8
Neispravna sijalica ili far
Page 170 of 292

168
Jumper_sr_Chap08_Aide-Rapide_ed01-2016

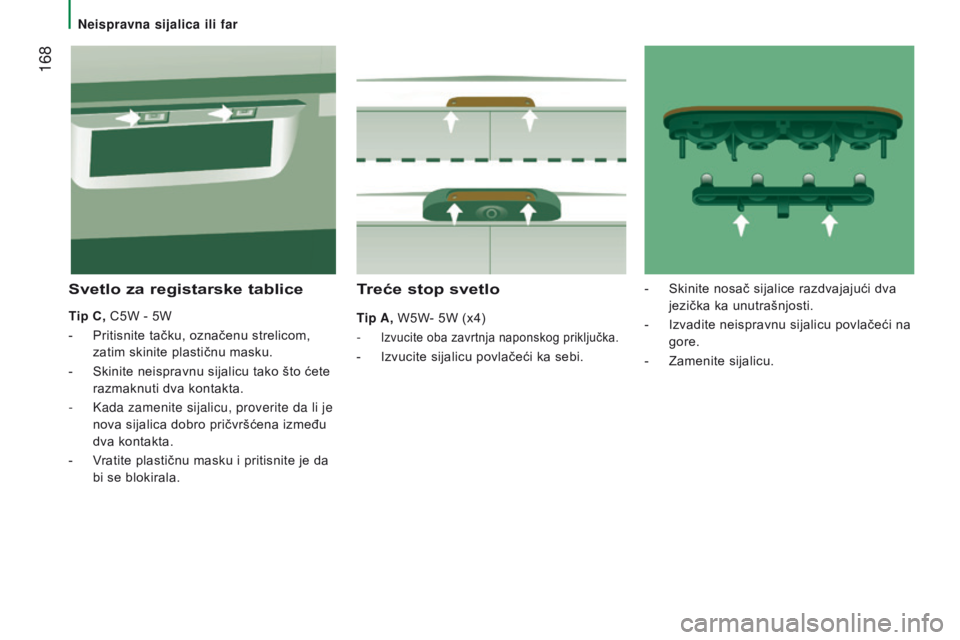

Treće stop svetlo
Tip A, W5W- 5W (x4)
-
Izvucite oba zavrtnja naponskog priključka.
- Izvucite sijalicu povlačeći ka sebi.
Svetlo za registarske tablice
Tip C, C5W - 5W
-
Pritisnite tačku, označenu strelicom,
zatim skinite plastičnu masku.
-
Skinite neispravnu sijalicu tako što ćete
razmaknuti dva kontakta.
-
Kada zamenite sijalicu, proverite da li je
nova sijalica dobro pričvršćena između
dva kontakta.
-
V
ratite plastičnu masku i pritisnite je da
bi se blokirala. -
Skinite nosač sijalice razdvajajući dva
jezička ka unutrašnjosti.
- Izvadite neispravnu sijalicu povlačeći na
gore.
-
Zamenite sijalicu.
Neispravna sijalica ili far
