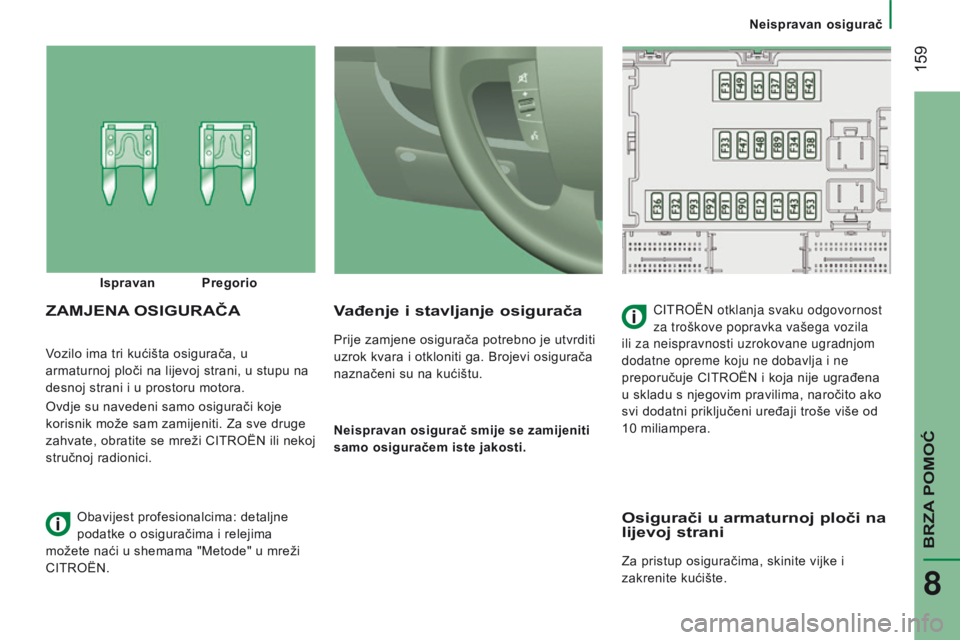

Vozilo ima tri kućišta osigurača, u
armaturnoj ploči na lijevoj strani, u stupu na
desnoj strani i u prostoru motora.
Ovdje su navedeni samo osigurači koje
korisnik može sam zamijeniti. Za sve druge
zahvate, obratite se mreži CITROËN ili nekoj
stručnoj radionici.
Vađenje i stavljanje osigurača
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
naznačeni su na kućištu.
Neispravan osigurač smije se zamijeniti
samo osiguračem iste jakosti.
ZAMJENA OSIGURAČACITROËN otklanja svaku odgovornost
za troškove popravka vašega vozila
ili za neispravnosti uzrokovane ugradnjom
dodatne opreme koju ne dobavlja i ne
preporučuje CITROËN i koja nije ugrađena
u skladu s njegovim pravilima, naročito ako
svi dodatni priključeni uređaji troše više od
10

miliampera.
Ispravan Pregorio
Obavijest profesionalcima: detaljne
podatke o osiguračima i relejima
možete naći u shemama "Metode" u mreži
CITROËN.
Osigurači u armaturnoj ploči na
lijevoj strani
Za pristup osiguračima, skinite vijke i
zakrenite kućište.
BRZA POMOĆ
8
Neispravan osigurač

160
Jumper_hr_Chap08_Aide-Rapide_ed01-2016

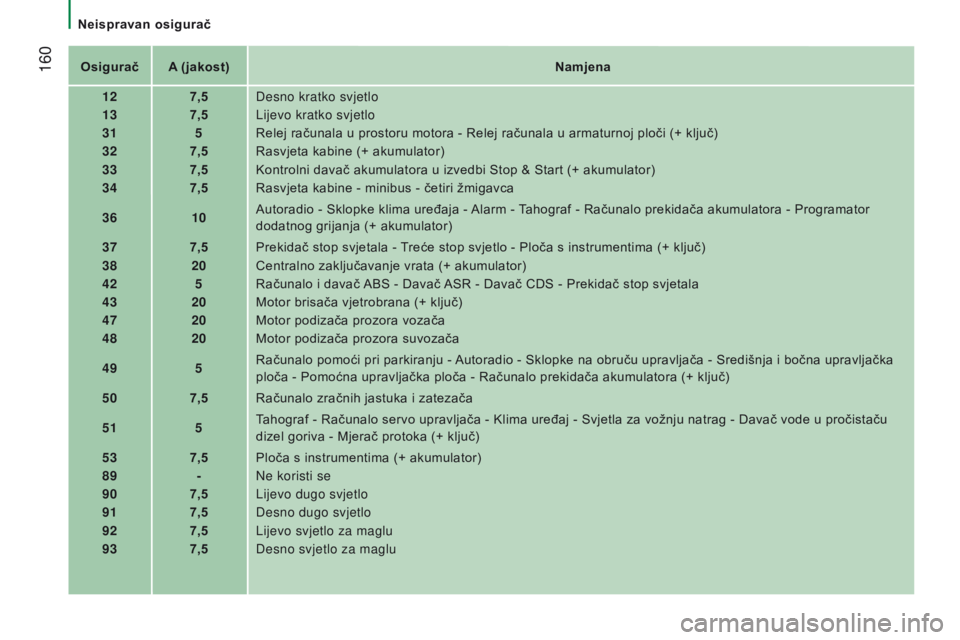

Osigurač A (jakost)Namjena
12 7,5Desno kratko svjetlo
13 7,5Lijevo kratko svjetlo
31 5Relej računala u prostoru motora - Relej računala u armaturnoj ploči (+ ključ)
32 7,5Rasvjeta kabine (+ akumulator)
33 7,5Kontrolni davač akumulatora u izvedbi Stop & Start (+ akumulator)
34 7,5Rasvjeta kabine - minibus - četiri žmigavca
36 10Autoradio - Sklopke klima uređaja - Alarm - Tahograf - Računalo prekidača akumulatora - Programator
dodatnog grijanja (+ akumulator)
37 7,5Prekidač stop svjetala - Treće stop svjetlo - Ploča s instrumentima (+ ključ)
38 20Centralno zaključavanje vrata (+ akumulator)
42 5Računalo i davač ABS - Davač ASR - Davač CDS - Prekidač stop svjetala
43 20Motor brisača vjetrobrana (+ ključ)
47 20Motor podizača prozora vozača
48 20Motor podizača prozora suvozača
49 5Računalo pomoći pri parkiranju - Autoradio - Sklopke na obruču upravljača - Središnja i bočna upravljačka
ploča - Pomoćna upravljačka ploča - Računalo prekidača akumulatora (+ ključ)
50 7,5Računalo zračnih jastuka i zatezača
51 5Tahograf - Računalo servo upravljača - Klima uređaj - Svjetla za vožnju natrag - Davač vode u pročistaču
dizel goriva - Mjerač protoka (+ ključ)
53 7,5Ploča s instrumentima (+ akumulator)
89 -Ne koristi se
90 7,5Lijevo dugo svjetlo
91 7,5Desno dugo svjetlo
92 7,5Lijevo svjetlo za maglu
93 7,5Desno svjetlo za maglu
Neispravan osigurač

161
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
Osigurači u stupu na desnoj
strani
Otkvačite poklopac.
Nakon zahvata vrlo pažljivo zatvorite
poklopac.Osigurač A (jakost)
Namjena
54 -Ne koristi se
55 15Grijači sjedala
56 15Utičnica 12 V za putnike na stražnjim mjestima
57 10Dodatno grijanje ispod sjedala
58 15Odleđivanje stražnjeg lijevog stakla
59 15Odleđivanje stražnjeg desnog stakla
60 -Ne koristi se
61 -Ne koristi se
62 -Ne koristi se
63 10Sklopka dodatnog grijanja za stražnja mjesta
64 -Ne koristi se
65 30Ventilator dodatnog grijanja za stražnja mjesta
BRZA POMOĆ
8
Neispravan osigurač

162
Jumper_hr_Chap08_Aide-Rapide_ed01-2016

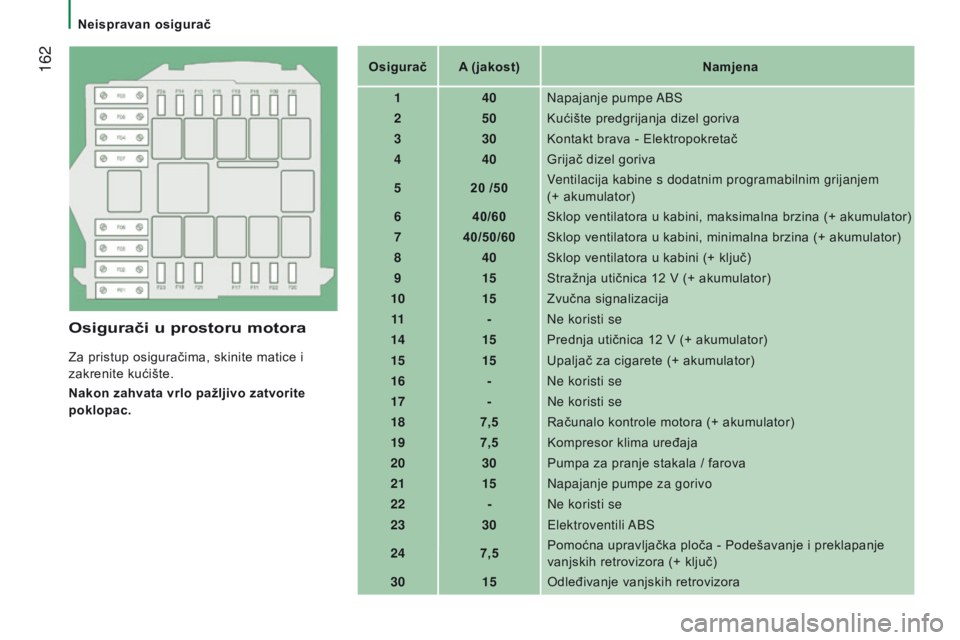

Osigurači u prostoru motora
Za pristup osiguračima, skinite matice i
zakrenite kućište.
Nakon zahvata vrlo pažljivo zatvorite
poklopac.Osigurač A (jakost)
Namjena
1 40Napajanje pumpe ABS
2 50Kućište predgrijanja dizel goriva
3 30Kontakt brava - Elektropokretač
4 40Grijač dizel goriva
5 20 /50
Ventilacija kabine s dodatnim programabilnim grijanjem

(+ akumulator)
6 40/60Sklop ventilatora u kabini, maksimalna brzina (+ akumulator)
7 40/50/60 Sklop ventilatora u kabini, minimalna brzina (+ akumulator)
8 40Sklop ventilatora u kabini (+ ključ)
9 15Stražnja utičnica 12 V (+ akumulator)
10 15Zvučna signalizacija
11 -Ne koristi se
14 15Prednja utičnica 12 V (+ akumulator)
15 15Upaljač za cigarete (+ akumulator)
16 -Ne koristi se
17 -Ne koristi se
18 7,5Računalo kontrole motora (+ akumulator)
19 7,5Kompresor klima uređaja
20 30Pumpa za pranje stakala / farova
21 15Napajanje pumpe za gorivo
22 -Ne koristi se
23 30Elektroventili ABS
24 7,5Pomoćna upravljačka ploča - Podešavanje i preklapanje
vanjskih retrovizora (+ ključ)
30 15Odleđivanje vanjskih retrovizora
Neispravan osigurač

163
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
Ako tvrdokornu prljavštinu želite oprati
mlazom vode pod visokim tlakom, ne
usmjeravajte ga izravno na svjetla i njihove
obrube, kako se ne bi oštetio njihov lak i
brtve.

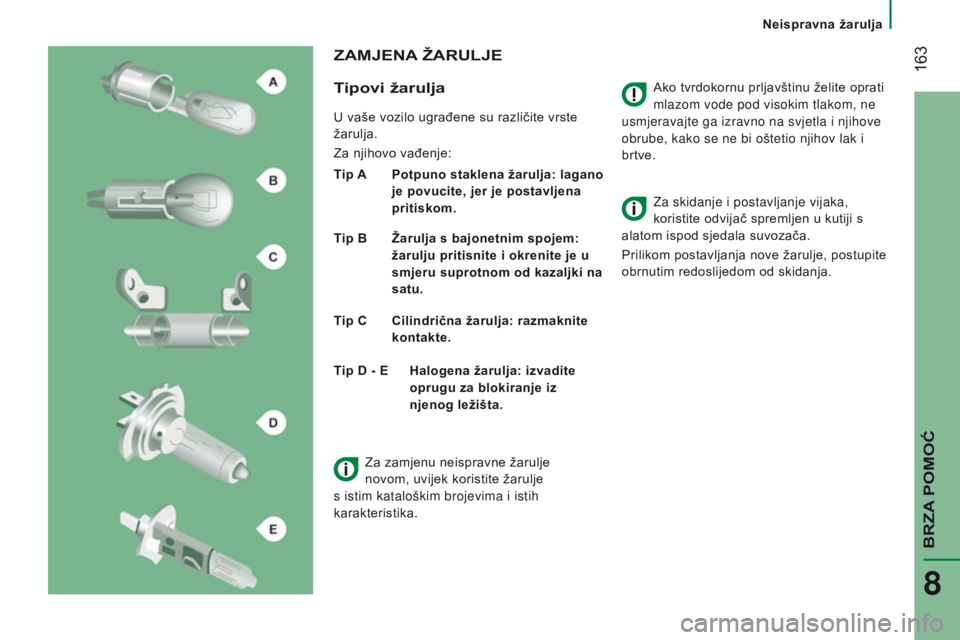

ZAMJENA ŽARULJE
T

ipovi žarulja
U vaše vozilo ugrađene su različite vrste
žarulja.
Za njihovo vađenje:
Tip A



Potpuno staklena žarulja: lagano

je povucite, jer je postavljena
pritiskom.
Tip B

Žarulja s bajonetnim spojem:

žarulju pritisnite i okrenite je u
smjeru suprotnom od kazaljki na
satu.
Tip C

Cilindrična žarulja: razmaknite

kontakte. Za skidanje i postavljanje vijaka,
koristite odvijač spremljen u kutiji s
alatom ispod sjedala suvozača.
Prilikom postavljanja nove žarulje, postupite
obrnutim redoslijedom od skidanja.
Tip D - E

Halogena žarulja: izvadite

oprugu za blokiranje iz
njenog ležišta.
Za zamjenu neispravne žarulje
novom, uvijek koristite žarulje
s istim kataloškim brojevima i istih
karakteristika.
BRZA POMOĆ
8
Neispravna žarulja

164
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
1 - Duga svjetla
T ip D, H7 - 55 W
-

Skinite poklopac povlačenjem gumenog

jezičca.
-

Odspojite električni konektor
.
-

Izvadite oprugu za blokiranje pritiskom

na središnju stezaljku.
-

Zamijenite žarulju, pazeći da metalni

dio bude dobro poravnat sa žlijebom na
svjetlu. 2
- Kratka svjetla
Tip D, H7 - 55 W
-
Skinite poklopac povlačenjem gumenog

jezičca.
- Odspojite električni konektor .
- Izvadite oprugu za blokiranje pritiskom
na središnju stezaljku.
-

Zamijenite žarulju, pazeći da metalni dio

bude dobro poravnat sa žljebovima na
svjetlu.

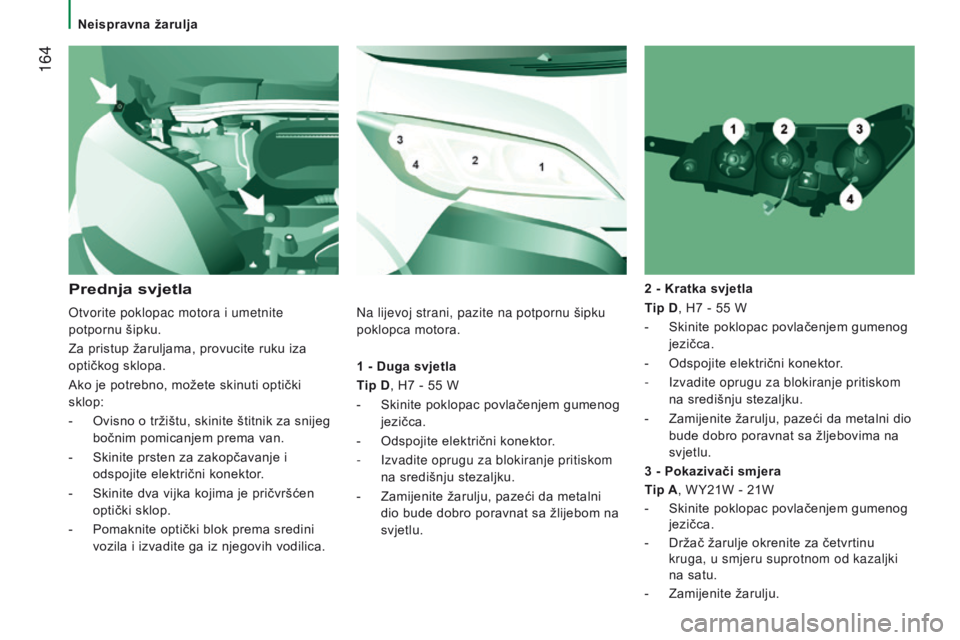

Prednja svjetla
3 - Pokazivači smjera
T ip A, WY21W - 21W
-

Skinite poklopac povlačenjem gumenog

jezičca.
-

Držač žarulje okrenite za četvrtinu

kruga, u smjeru suprotnom od kazaljki
na satu.
-

Zamijenite žarulju.
Otvorite poklopac motora i umetnite


potpornu šipku.
Za pristup žaruljama, provucite ruku iza
optičkog sklopa.
Ako je potrebno, možete skinuti optički
sklop:
-

Ovisno o tržištu, skinite štitnik za snijeg


bočnim pomicanjem prema van.
-
Skinite prsten za zakopčavanje i

odspojite električni konektor.
-

Skinite dva vijka kojima je pričvršćen


optički sklop.
-

Pomaknite optički blok prema sredini


vozila i izvadite ga iz njegovih vodilica. Na lijevoj strani, pazite na potpornu šipku
poklopca motora.
Neispravna žarulja

165
Jumper_hr_Chap08_Aide-Rapide_ed01-2016
Prije zamjene halogene žarulje mora
proći nekoliko minuta od gašenja
farova (opasnost od težih opeklina). Žarulju
ne dirajte izravno prstima, pridržavajte je
krpicom koja ne ostavlja dlačice.
Nakon zamjene provjerite ispravan rad
svjetala.

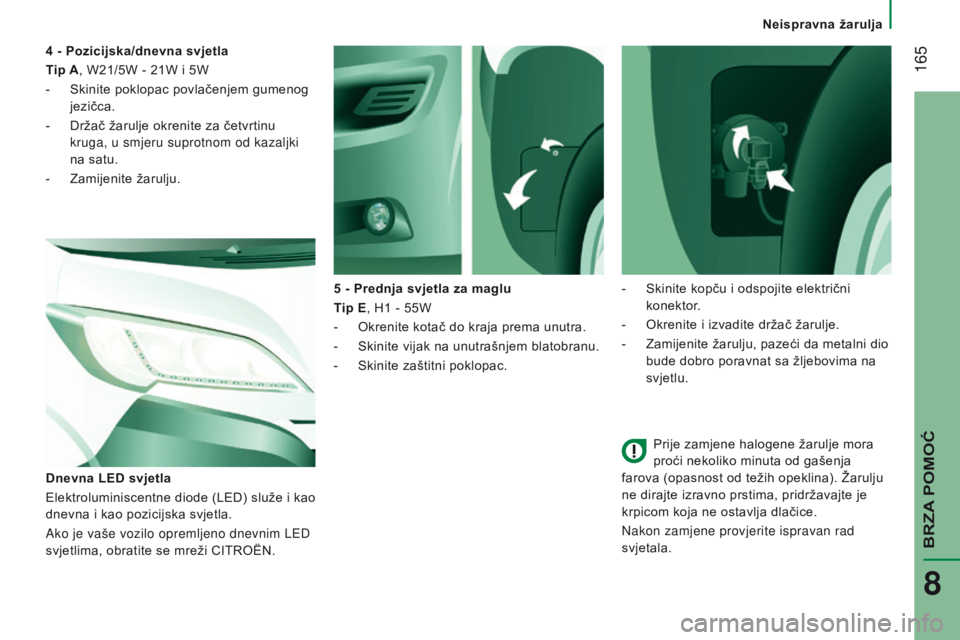

5

- Prednja svjetla za maglu
Tip E, H1

- 55W
-

Okrenite kotač do kraja prema unutra.
-


Skinite vijak na unutrašnjem blatobranu.
-


Skinite zaštitni poklopac.
Dnevna LED svjetla
Elektroluminiscentne

diode (LED) služe i kao
dnevna i kao pozicijska svjetla.
Ako je vaše vozilo opremljeno dnevnim LED
svjetlima, obratite se mreži CITROËN. 4

- Pozicijska/dnevna svjetla
Tip A, W21/5W - 21W i 5W
-

Skinite poklopac povlačenjem gumenog


jezičca.
-

Držač žarulje okrenite za četvrtinu


kruga, u smjeru suprotnom od kazaljki
na satu.
-

Zamijenite žarulju.
-


Skinite kopču i odspojite električni

konektor.
-

Okrenite i izvadite držač žarulje.
-


Zamijenite žarulju, pazeći da metalni dio

bude dobro poravnat sa žljebovima na
svjetlu.
BRZA POMOĆ
8
Neispravna žarulja

166
Jumper_hr_Chap08_Aide-Rapide_ed01-2016

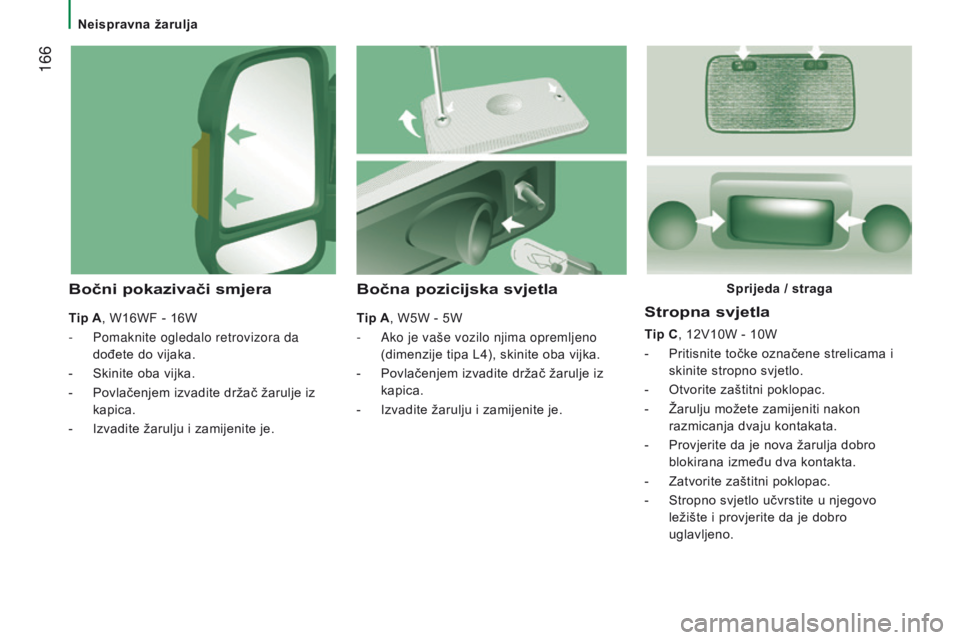

Stropna svjetla
Tip C, 12V10W - 10W
-
Pritisnite točke označene strelicama i

skinite stropno svjetlo.
-

Otvorite zaštitni poklopac.
-


Žarulju možete zamijeniti nakon

razmicanja dvaju kontakata.
-

Provjerite da je nova žarulja dobro

blokirana između dva kontakta.
-

Zatvorite zaštitni poklopac.
-


Stropno svjetlo učvrstite u njegovo

ležište i provjerite da je dobro
uglavljeno.
Bočna pozicijska svjetla
Tip A, W5W - 5W
-

Ako je vaše vozilo njima opremljeno

(dimenzije tipa L4), skinite oba vijka.
-

Povlačenjem izvadite držač žarulje iz

kapica.
-

Izvadite žarulju i zamijenite je.
Bočni pokazivači smjera
Tip A, W16WF - 16W
-
Pomaknite ogledalo retrovizora da

dođete do vijaka.
-

Skinite oba vijka.
-


Povlačenjem izvadite držač žarulje iz

kapica.
-

Izvadite žarulju i zamijenite je. Sprijeda / straga
Neispravna žarulja

167
Jumper_hr_Chap08_Aide-Rapide_ed01-2016

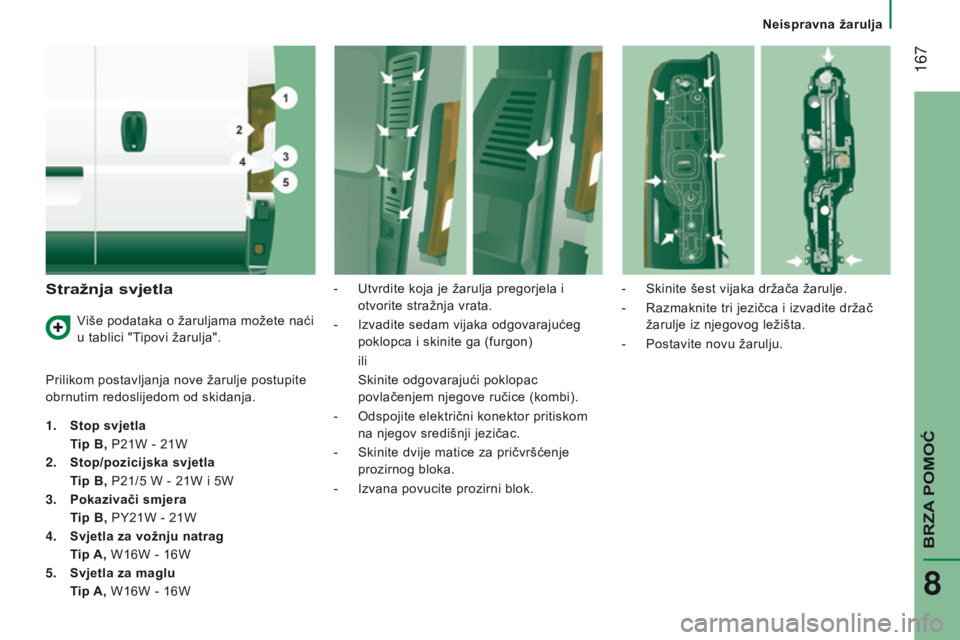

Stražnja svjetla
Prilikom postavljanja nove žarulje postupite
obrnutim redoslijedom od skidanja.
1.
Stop svjetla
T

ip B, P21W - 21W
2.

Stop/pozicijska svjetla
T

ip B, P21/5 W - 21W i 5W
3.

Pokazivači smjera
T

ip B, PY21W - 21W
4.

Svjetla za vožnju natrag
T

ip A, W16W - 16W
5.

Svjetla za maglu
T

ip A, W16W - 16W -

Utvrdite koja je žarulja pregorjela i

otvorite stražnja vrata.
-
Izvadite sedam vijaka odgovarajućeg

poklopca i skinite ga (furgon)

ili Skinite odgovarajući poklopac

povlačenjem njegove ručice (kombi).
-

Odspojite električni konektor pritiskom

na njegov središnji jezičac.
-

Skinite dvije matice za pričvršćenje

prozirnog bloka.
-

Izvana povucite prozirni blok.-


Skinite šest vijaka držača žarulje.
-

Razmaknite tri jezičca i izvadite držač

žarulje iz njegovog ležišta.
-
Postavite novu žarulju.
V
iše podataka o žaruljama možete naći
u tablici "Tipovi žarulja".
BRZA POMOĆ
8
Neispravna žarulja

168
Jumper_hr_Chap08_Aide-Rapide_ed01-2016

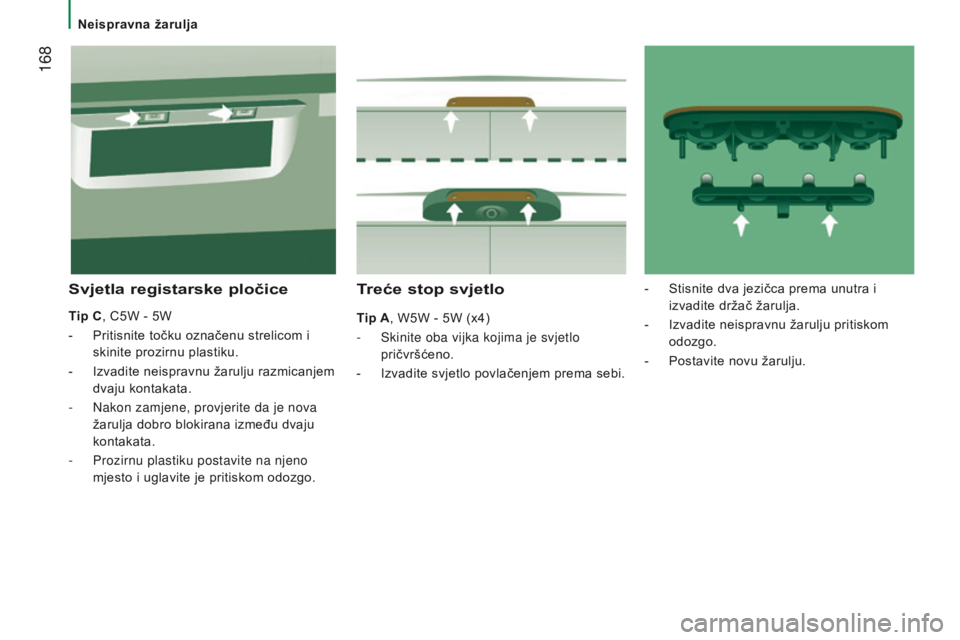

Treće stop svjetlo
Tip A, W5W - 5W (x4)
-
Skinite oba vijka kojima je svjetlo

pričvršćeno.
-

Izvadite svjetlo povlačenjem prema sebi.
Svjetla registarske pločice
Tip C, C5W - 5W
-
Pritisnite točku označenu strelicom i

skinite prozirnu plastiku.
-

Izvadite neispravnu žarulju razmicanjem

dvaju kontakata.
-

Nakon zamjene, provjerite da je nova

žarulja dobro blokirana između dvaju
kontakata.
-

Prozirnu plastiku postavite na njeno

mjesto i uglavite je pritiskom odozgo. -

Stisnite dva jezičca prema unutra i

izvadite držač žarulja.
- Izvadite neispravnu žarulju pritiskom
odozgo.
-

Postavite novu žarulju.
Neispravna žarulja
