CITROEN JUMPER 2017 Upute Za Rukovanje (in Croatian)

199
Jumper_hr_Chap10_Particularites_ed01-2016
PRIKAZ
Izvedbe šasija i platforma opremljene su kabinom, fiksnom platformom i specifičnim
stražnjim svjetlima.
Te izvedbe dostupne su i s drugom opremom:
-
dvostruka kabina,
-


sanduk.
Zamjena žarulje
Više podataka o žaruljama možete naći
u tablici "Tipovi žarulja" u točki "Brza
pomoć". Stražnja svjetla
Za postavljanje svake žarulje izvršite
postupak obrnutim redoslijedom.
1.

Pokazivači smjera
T

ip B, PY21W - 21W
2.

Stop svjetla
T

ip B, P21W - 21W
3.

Pozicijska svjetla
T

ip A, W5W - 5W
4.

Svjetla za vožnju natrag
T

ip A, W16W - 16W
5.

Svjetla za maglu
T

ip A, W16W - 16W-

Utvrdite neispravnu žarulju.
-


Skinite četiri vijka za pričvršćenje

prozirnog bloka.
-

Povucite prozirni blok prema sebi.
-


Zamijenite žarulju.
V

iše detalja o toj opremi možete naći u odgovarajućoj točki.
SPECIFIČNOSTI
Šasija / Platforma
10

200
Jumper_hr_Chap10_Particularites_ed01-2016

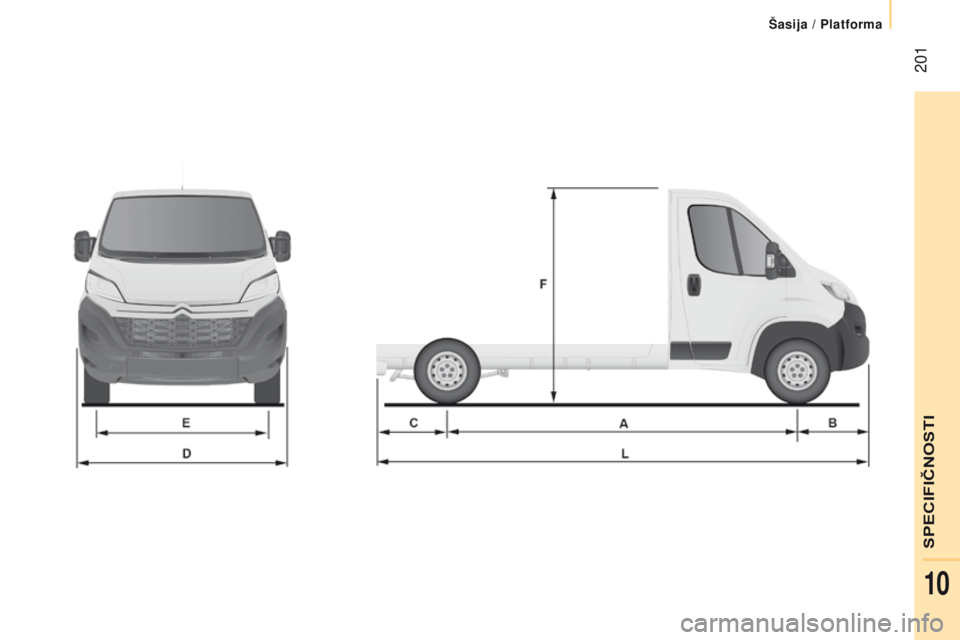

DIMENZIJE
Vrijednosti dimenzija izražene su u milimetrima.
š
ASIJA S KABINOM
L1 L2L2S L3L4
L Duljina preko svega 4
9085
3585
7085
9436
308
A Međuosovinski razmak 3
0003
4503
8004
0354
035
B Prednji prevjes 948
C Stražnji prevjes 9601 325
D Širina (s retrovizorima / bez retrovizora) 2 508 / 2
050
- Širina za karoseriju 2
207
- Maksimalna širina za karoseriju 2
350
E Trag kotača sprijeda 1
810
- Trag kotača straga 1
790
- Povećan trag kotača straga 1
980
F Visina preko svega 2
254
- Maksimalna visina za karoseriju 3
500
Šasija / Platforma

201
Jumper_hr_Chap10_Particularites_ed01-2016
0036003300280026002C0029002C00FD0031003200360037002C
Šasija / Platforma
10

202
Jumper_hr_Chap10_Particularites_ed01-2016

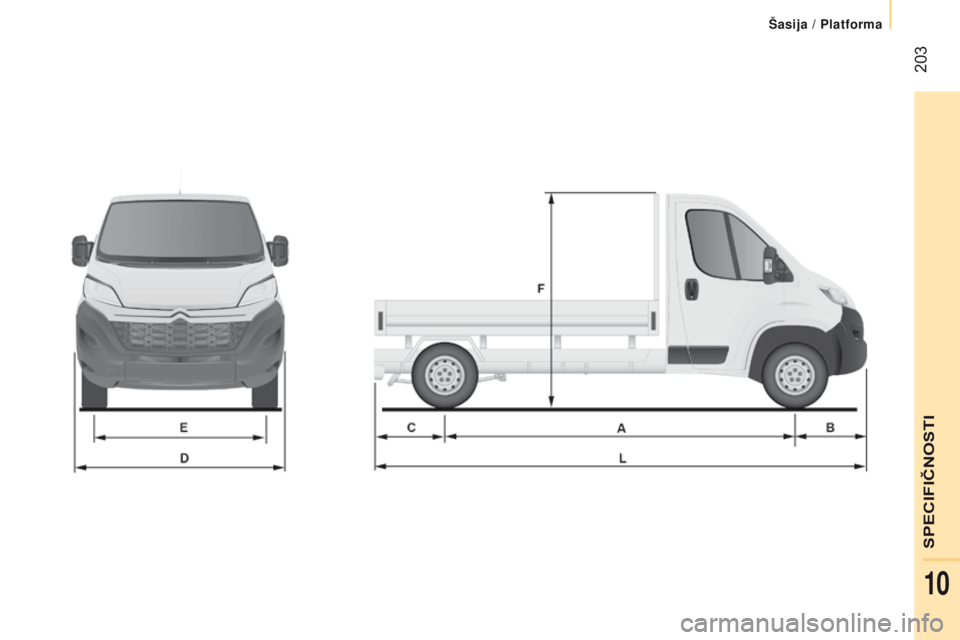

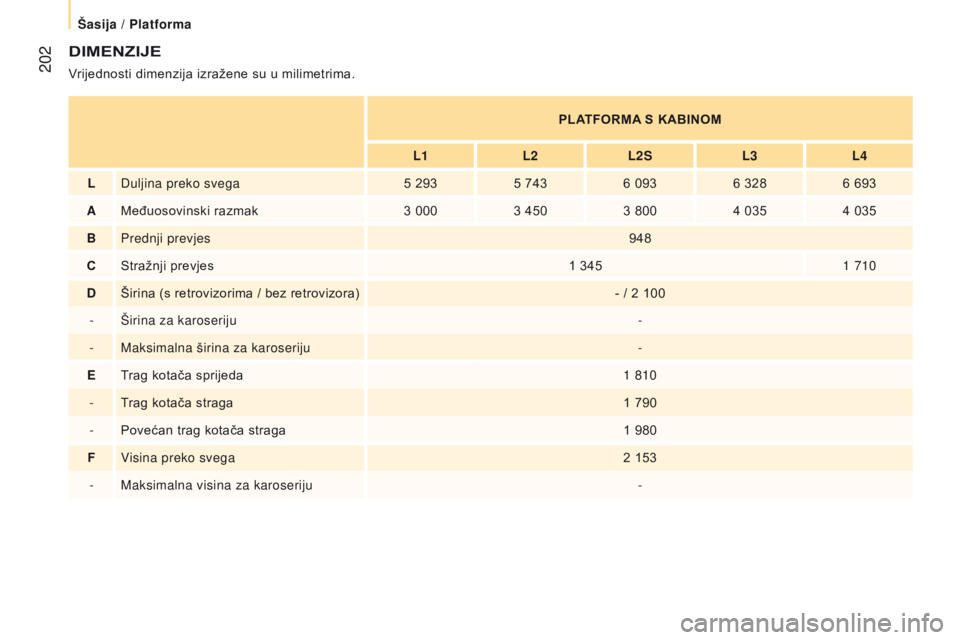

DIMENZIJE
Vrijednosti dimenzija izražene su u milimetrima.PLATFORMA S KABINOM
L1 L2L2S L3L4
L Duljina preko svega 5 2935 7436 0936 3286 693
aMeđuosovinski razmak 3 0003 4503 8004 0354 035
B Prednji prevjes 948
C Stražnji prevjes 1 3451 710
dŠirina

(s retrovizorima / bez retrovizora) - / 2 100
- Širina za karoseriju -
- Maksimalna širina za karoseriju -
E Trag kotača sprijeda 1 810
- Trag kotača straga 1 790
- Povećan trag kotača straga 1 980
F Visina preko svega 2 153
- Maksimalna visina za karoseriju -
Šasija / Platforma

203
Jumper_hr_Chap10_Particularites_ed01-2016
SPECIFIČNOSTI
Šasija / Platforma
10

204
Jumper_hr_Chap10_Particularites_ed01-2016

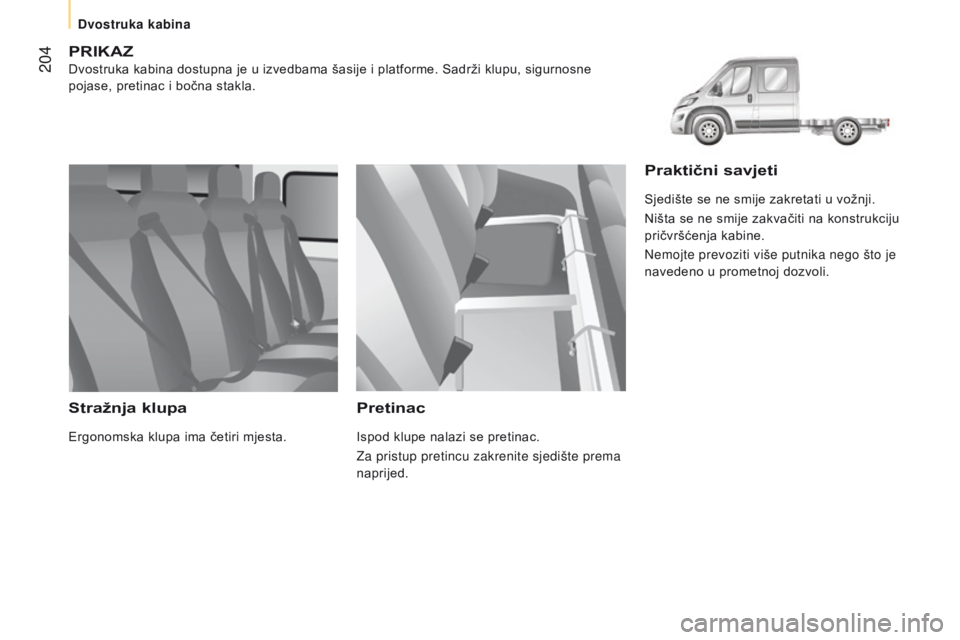

PRIKAZ
Dvostruka kabina dostupna je u izvedbama šasije i platforme. Sadrži klupu, sigurnosne
pojase, pretinac i bočna stakla.
Stražnja klupa
Ergonomska klupa ima četiri mjesta.
Pretinac
Ispod klupe nalazi se pretinac.
Za pristup pretincu zakrenite sjedište prema
naprijed.
Praktični savjeti
Sjedište se ne smije zakretati u vožnji.
Ništa se ne smije zakvačiti na konstrukciju
pričvršćenja kabine.
Nemojte prevoziti više putnika nego što je
navedeno u prometnoj dozvoli.
Dvostruka kabina

205
Jumper_hr_Chap10_Particularites_ed01-2016

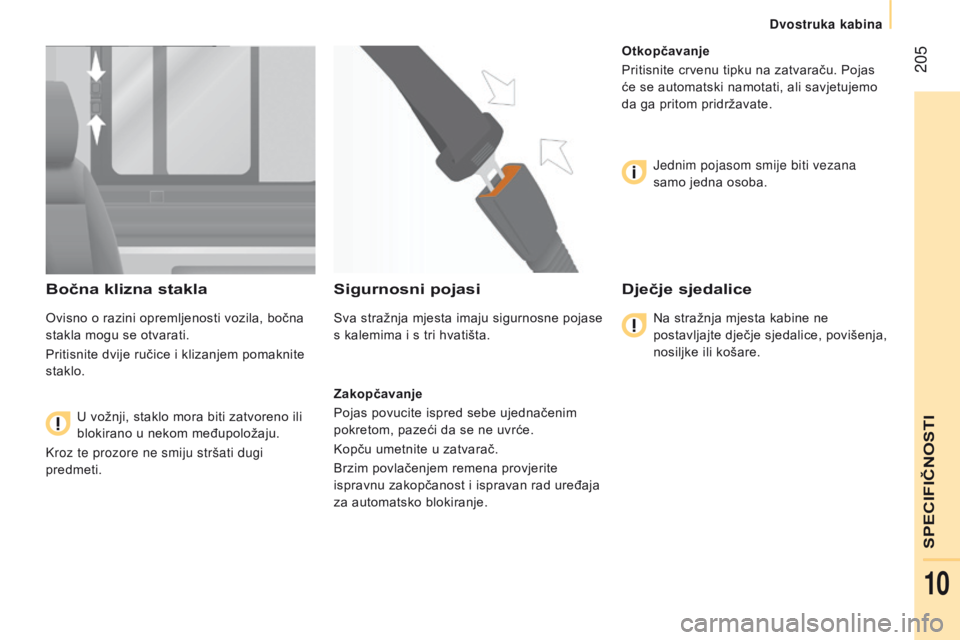

Bočna klizna stakla
Ovisno o razini opremljenosti vozila, bočna
stakla mogu se otvarati.
Pritisnite dvije ručice i klizanjem pomaknite
staklo.U vožnji, staklo mora biti zatvoreno ili
blokirano u nekom međupoložaju.
Kroz te prozore ne smiju stršati dugi
predmeti.
Sigurnosni pojasi
Sva stražnja mjesta imaju sigurnosne pojase
s kalemima i s tri hvatišta.
Zakopčavanje
Pojas povucite ispred sebe ujednačenim
pokretom, pazeći da se ne uvrće.
Kopču umetnite u zatvarač.
Brzim povlačenjem remena provjerite
ispravnu zakopčanost i ispravan rad uređaja
za automatsko blokiranje. Otkopčavanje
Pritisnite crvenu tipku na zatvaraču. Pojas
će se automatski namotati, ali savjetujemo
da ga pritom pridržavate.
Jednim pojasom smije biti vezana
samo jedna osoba.
Dječje sjedalice
Na stražnja mjesta kabine ne
postavljajte dječje sjedalice, povišenja,
nosiljke ili košare.
SPECIFIČNOSTI
Dvostruka kabina
10

206
Jumper_hr_Chap10_Particularites_ed01-2016

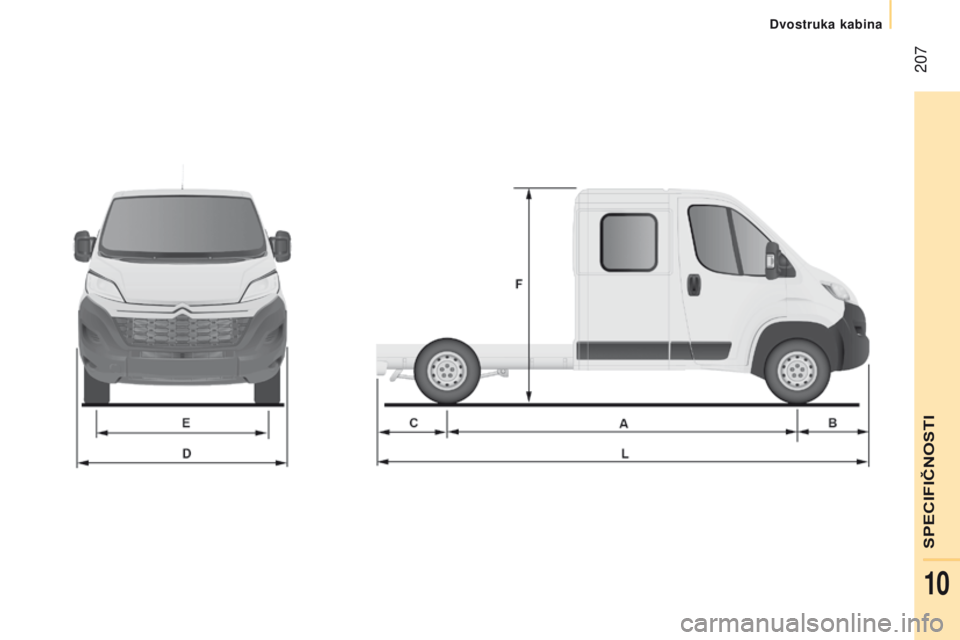

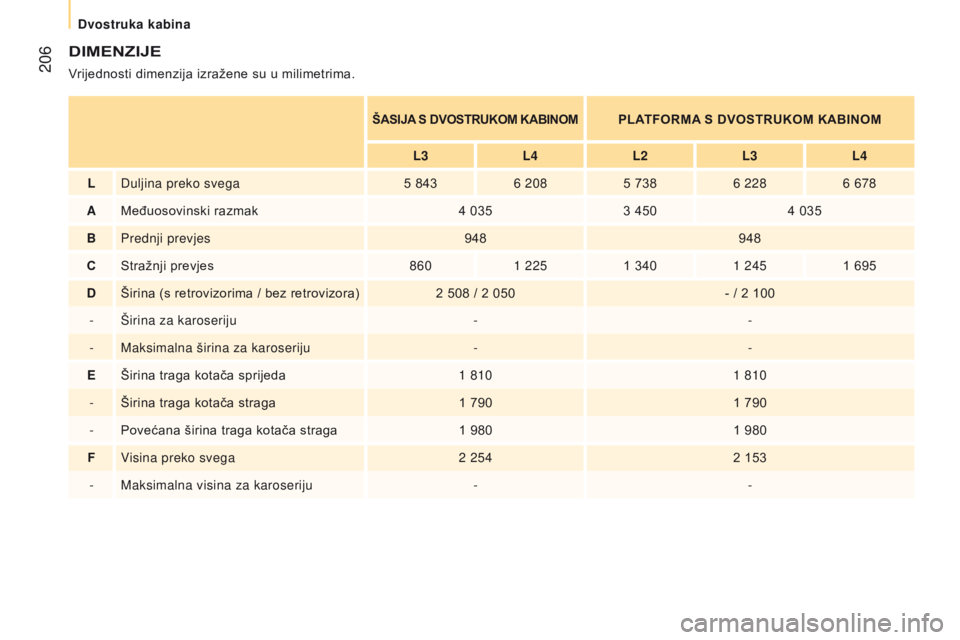

DIMENZIJE
Vrijednosti dimenzija izražene su u milimetrima.
šASIJA S DVOSTRUKOM KABINOMPLATFORMA S DVOSTRUKOM KABINOM
L3 L4L2L3L4
L Duljina preko svega 5 8436 2085 7386 2286 678
aMeđuosovinski razmak 4 0353 4504 035
B Prednji prevjes 948948
C Stražnji prevjes 8601 225 1 3401 2451 695
dŠirina

(s retrovizorima / bez retrovizora) 2 508 / 2 050 - / 2 100
- Širina za karoseriju --
- Maksimalna širina za karoseriju --
E Širina traga kotača sprijeda 1 8101 810
- Širina traga kotača straga 1 7901 790
- Povećana širina traga kotača straga 1 9801 980
F Visina preko svega 2 2542 153
- Maksimalna visina za karoseriju --
Dvostruka kabina

207
Jumper_hr_Chap10_Particularites_ed01-2016
0036003300280026002C0029002C00FD0031003200360037002C
Dvostruka kabina
10

208
Jumper_hr_Chap10_Particularites_ed01-2016
PRIKAZ
Istovarni sanduk podiže se hidrauličko-električnim sklopom koji se
napaja iz akumulatora vozila.
Istovarni sanduk podiže se i spušta odgovarajućim prekidačima na
magnetiziranom daljinskom upravljaču koji se nalazi na nosaču u
kabini.Istovarni sanduk podiže se motorom koji je sastavni dio sklopa.
Istovarni sanduk spušta se elektroventilom koji otvara povrat ulja iz\

cilindra.
Postoji sigurnosni sustav zaštite od pada prilikom spuštanja
istovarnog sanduka.
