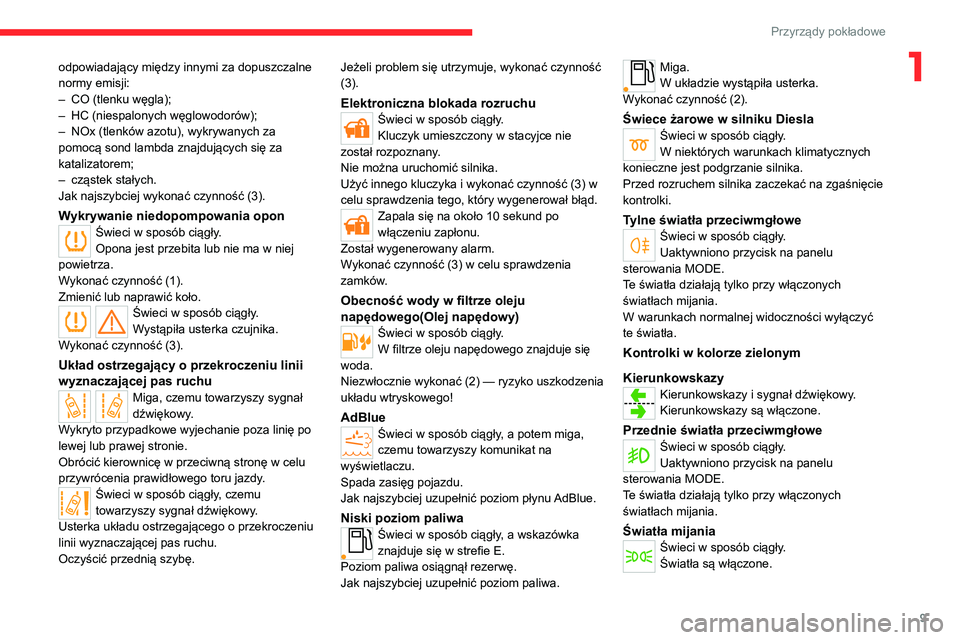

CITROEN JUMPER 2020 Instrukcja obsługi (in Polish)

9
Przyrządy pokładowe
1odpowiadający między innymi za dopuszczalne
normy emisji:
– CO (tlenku węgla);
– HC (niespalonych węglowodorów);
– NOx (tlenków azotu), wykrywanych za
pomocą sond lambda znajdujących się za
katalizatorem;
– cząstek stałych.
Jak najszybciej wykonać czynność (3).
Wykrywanie niedopompowania oponŚwieci w sposób ciągły.
Opona jest przebita lub nie ma w niej
powietrza.
Wykonać czynność (1).
Zmienić lub naprawić koło.
Świeci w sposób ciągły.
Wystąpiła usterka czujnika.
Wykonać czynność (3).
Układ ostrzegający o przekroczeniu linii
wyznaczającej pas ruchu
Miga, czemu towarzyszy sygnał
dźwiękowy.
Wykryto przypadkowe wyjechanie poza linię po
lewej lub prawej stronie.
Obrócić kierownicę w przeciwną stronę w celu
przywrócenia prawidłowego toru jazdy.
Świeci w sposób ciągły, czemu
towarzyszy sygnał dźwiękowy.
Usterka układu ostrzegającego o przekroczeniu
linii wyznaczającej pas ruchu.
Oczyścić przednią szybę. Jeżeli problem się utrzymuje, wykonać czynność
(3).
Elektroniczna blokada rozruchuŚwieci w sposób ciągły.
Kluczyk umieszczony w stacyjce nie
został rozpoznany.
Nie można uruchomić silnika.
Użyć innego kluczyka i wykonać czynność (3) w
celu sprawdzenia tego, który wygenerował błąd.
Zapala się na około 10 sekund po
włączeniu zapłonu.
Został wygenerowany alarm.
Wykonać czynność (3) w celu sprawdzenia
zamków.
Obecność wody w filtrze oleju
napędowego(Olej napędowy)
Świeci w sposób ciągły.
W filtrze oleju napędowego znajduje się
woda.
Niezwłocznie wykonać (2) — ryzyko uszkodzenia
układu wtryskowego!
AdBlue
Świeci w sposób ciągły, a potem miga,
czemu towarzyszy komunikat na
wyświetlaczu.
Spada zasięg pojazdu.
Jak najszybciej uzupełnić poziom płynu AdBlue.
Niski poziom paliwaŚwieci w sposób ciągły, a wskazówka
znajduje się w strefie E.
Poziom paliwa osiągnął rezerwę.
Jak najszybciej uzupełnić poziom paliwa.
Miga.
W układzie wystąpiła usterka.
Wykonać czynność (2).
Świece żarowe w silniku DieslaŚwieci w sposób ciągły.
W niektórych warunkach klimatycznych
konieczne jest podgrzanie silnika.
Przed rozruchem silnika zaczekać na zgaśnięcie
kontrolki.
Tylne światła przeciwmgłoweŚwieci w sposób ciągły.
Uaktywniono przycisk na panelu
sterowania MODE.
Te światła działają tylko przy włączonych
światłach mijania.
W warunkach normalnej widoczności wyłączyć
te światła.
Kontrolki w kolorze zielonym
Kierunkowskazy
Kierunkowskazy i sygnał dźwiękowy.
Kierunkowskazy są włączone.
Przednie światła przeciwmgłoweŚwieci w sposób ciągły.
Uaktywniono przycisk na panelu
sterowania MODE.
Te światła działają tylko przy włączonych
światłach mijania.
Światła mijaniaŚwieci w sposób ciągły.
Światła są włączone.

10
Przyrządy pokładowe

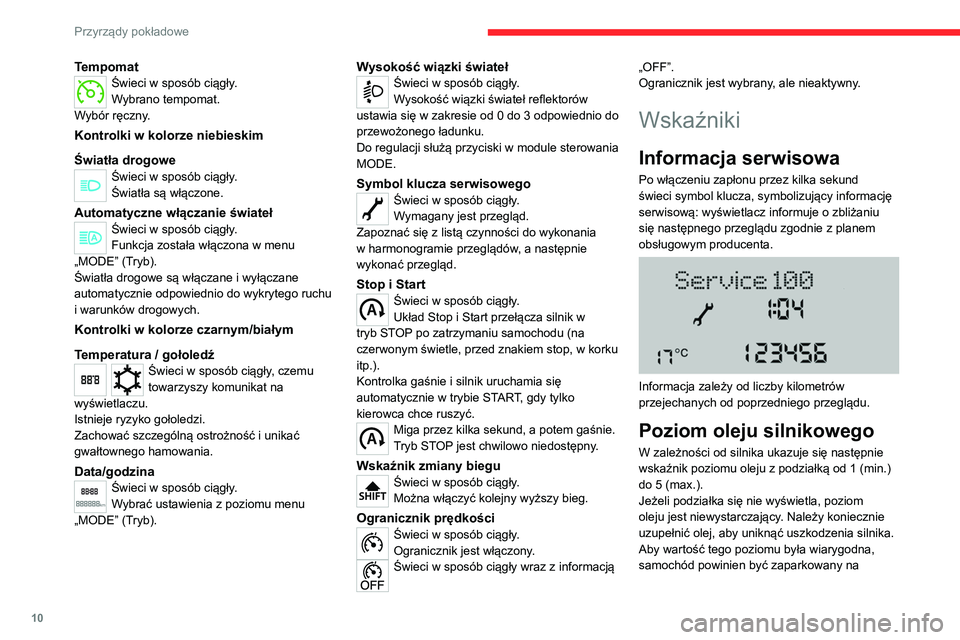

TempomatŚwieci w sposób ciągły.
Wybrano tempomat.
Wybór ręczny.
Kontrolki w kolorze niebieskim
Światła drogowe
Świeci w sposób ciągły.
Światła są włączone.
Automatyczne włączanie światełŚwieci w sposób ciągły.
Funkcja została włączona w menu
„MODE” (Tryb).
Światła drogowe są włączane i wyłączane
automatycznie odpowiednio do wykrytego ruchu
i warunków drogowych.
Kontrolki w kolorze czarnym/białym
Temperatura / gołoledź
Świeci w sposób ciągły, czemu
towarzyszy komunikat na
wyświetlaczu.
Istnieje ryzyko gołoledzi.
Zachować szczególną ostrożność i unikać
gwałtownego hamowania.
Data/godzinaŚwieci w sposób ciągły.
Wybrać ustawienia z poziomu menu
„MODE” (Tryb).
Wysokość wiązki światełŚwieci w sposób ciągły.
Wysokość wiązki świateł reflektorów
ustawia się w zakresie od 0 do 3 odpowiednio do
przewożonego ładunku.
Do regulacji służą przyciski w module sterowania
MODE.
Symbol klucza serwisowegoŚwieci w sposób ciągły.
Wymagany jest przegląd.
Zapoznać się z listą czynności do wykonania
w harmonogramie przeglądów, a następnie
wykonać przegląd.
Stop i StartŚwieci w sposób ciągły.
Układ Stop i Start przełącza silnik w
tryb STOP po zatrzymaniu samochodu (na
czerwonym świetle, przed znakiem stop, w korku
itp.).
Kontrolka gaśnie i silnik uruchamia się
automatycznie w trybie START, gdy tylko
kierowca chce ruszyć.
Miga przez kilka sekund, a potem gaśnie.
Tryb STOP jest chwilowo niedostępny.
Wskaźnik zmiany bieguŚwieci w sposób ciągły.
Można włączyć kolejny wyższy bieg.
Ogranicznik prędkościŚwieci w sposób ciągły.
Ogranicznik jest włączony.
Świeci w sposób ciągły wraz z informacją „OFF”.
Ogranicznik jest wybrany, ale nieaktywny.
Wskaźniki
Informacja serwisowa
Po włączeniu zapłonu przez kilka sekund
świeci symbol klucza, symbolizujący informację
serwisową: wyświetlacz informuje o zbliżaniu
się następnego przeglądu zgodnie z planem
obsługowym producenta.


Informacja zależy od liczby kilometrów
przejechanych od poprzedniego przeglądu.
Poziom oleju silnikowego
W zależności od silnika ukazuje się następnie
wskaźnik poziomu oleju z podziałką od 1 (min.)
do 5 (max.).
Jeżeli podziałka się nie wyświetla, poziom
oleju jest niewystarczający. Należy koniecznie
uzupełnić olej, aby uniknąć uszkodzenia silnika.
Aby wartość tego poziomu była wiarygodna,
samochód powinien być zaparkowany na

11
Przyrządy pokładowe

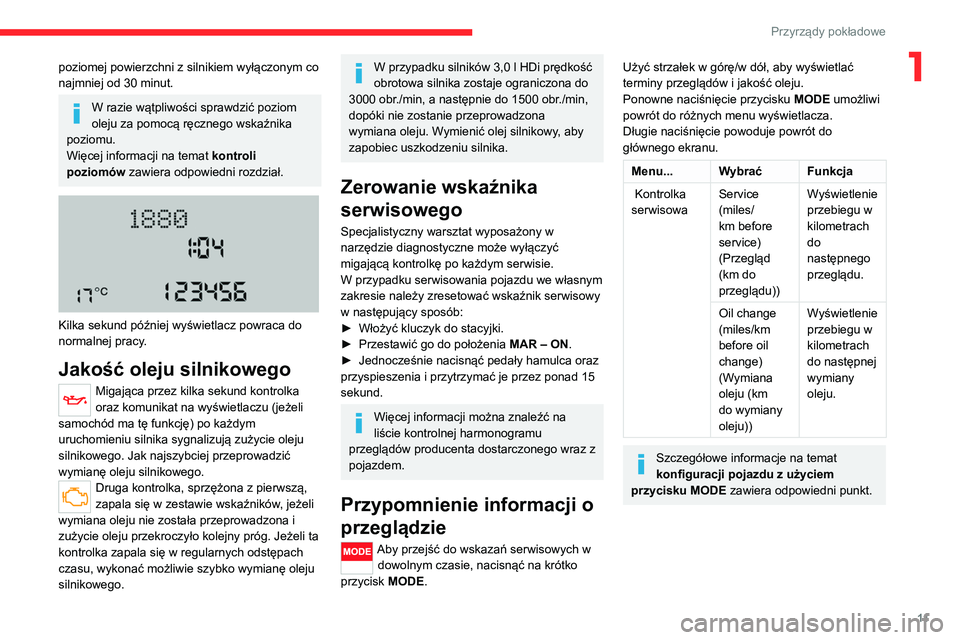

1poziomej powierzchni z silnikiem wyłączonym co
najmniej od 30 minut.
W razie wątpliwości sprawdzić poziom
oleju za pomocą ręcznego wskaźnika
poziomu.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.


Kilka sekund później wyświetlacz powraca do
normalnej pracy.
Jakość oleju silnikowego
Migająca przez kilka sekund kontrolka
oraz komunikat na wyświetlaczu (jeżeli
samochód ma tę funkcję) po każdym
uruchomieniu silnika sygnalizują zużycie oleju
silnikowego. Jak najszybciej przeprowadzić
wymianę oleju silnikowego.
Druga kontrolka, sprzężona z pierwszą,
zapala się w zestawie wskaźników, jeżeli
wymiana oleju nie została przeprowadzona i
zużycie oleju przekroczyło kolejny próg. Jeżeli ta
kontrolka zapala się w regularnych odstępach
czasu, wykonać możliwie szybko wymianę oleju
silnikowego.
W przypadku silników 3,0 l HDi prędkość
obrotowa silnika zostaje ograniczona do
3000 obr./min, a następnie do 1500 obr./min,
dopóki nie zostanie przeprowadzona
wymiana oleju. Wymienić olej silnikowy, aby
zapobiec uszkodzeniu silnika.
Zerowanie wskaźnika
serwisowego
Specjalistyczny warsztat wyposażony w
narzędzie diagnostyczne może wyłączyć
migającą kontrolkę po każdym serwisie.
W przypadku serwisowania pojazdu we własnym
zakresie należy zresetować wskaźnik serwisowy
w następujący sposób:
► Włożyć kluczyk do stacyjki.
► Przestawić go do położenia MAR – ON.
► Jednocześnie nacisnąć pedały hamulca oraz
przyspieszenia i przytrzymać je przez ponad 15
sekund.
Więcej informacji można znaleźć na
liście kontrolnej harmonogramu
przeglądów producenta dostarczonego wraz z
pojazdem.
Przypomnienie informacji o
przeglądzie
Aby przejść do wskazań serwisowych w
dowolnym czasie, nacisnąć na krótko
przycisk MODE.
Użyć strzałek w górę/w dół, aby wyświetlać
terminy przeglądów i jakość oleju.
Ponowne naciśnięcie przycisku MODE umożliwi
powrót do różnych menu wyświetlacza.
Długie naciśnięcie powoduje powrót do
głównego ekranu.
Menu... Wybrać Funkcja
Kontrolka
serwisowa Service
(miles/
km before
service)
(Przegląd
(km do
przeglądu)) Wyświetlenie
przebiegu w
kilometrach
do
następnego
przeglądu.
Oil change
(miles/km
before oil
change)
(Wymiana
oleju (km
do wymiany
oleju)) Wyświetlenie
przebiegu w
kilometrach
do następnej
wymiany
oleju.
Szczegółowe informacje na temat
konfiguracji pojazdu z użyciem
przycisku MODE zawiera odpowiedni punkt.

12
Przyrządy pokładowe

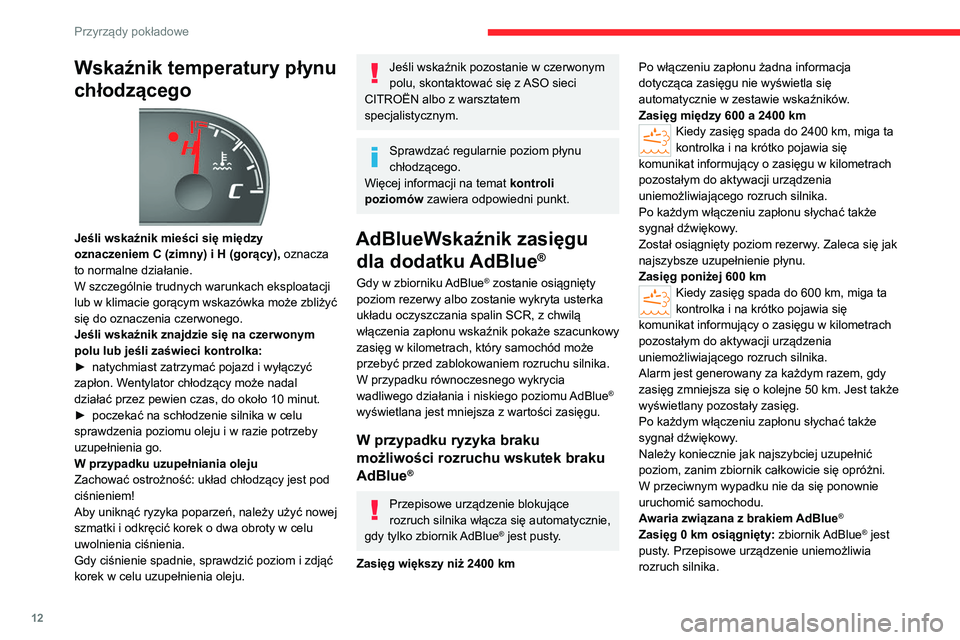

Wskaźnik temperatury płynu
chłodzącego


Jeśli wskaźnik mieści się między
oznaczeniem C (zimny) i H (gorący), oznacza
to normalne działanie.
W szczególnie trudnych warunkach eksploatacji
lub w klimacie gorącym wskazówka może zbliżyć
się do oznaczenia czerwonego.
Jeśli wskaźnik znajdzie się na czerwonym
polu lub jeśli zaświeci kontrolka:
► natychmiast zatrzymać pojazd i wyłączyć
zapłon. Wentylator chłodzący może nadal
działać przez pewien czas, do około 10 minut.
► poczekać na schłodzenie silnika w celu
sprawdzenia poziomu oleju i w razie potrzeby
uzupełnienia go.
W przypadku uzupełniania oleju
Zachować ostrożność: układ chłodzący jest pod
ciśnieniem!
Aby uniknąć ryzyka poparzeń, należy użyć nowej
szmatki i odkręcić korek o dwa obroty w celu
uwolnienia ciśnienia.
Gdy ciśnienie spadnie, sprawdzić poziom i zdjąć
korek w celu uzupełnienia oleju.
Jeśli wskaźnik pozostanie w czerwonym
polu, skontaktować się z ASO sieci
CITROËN albo z warsztatem
specjalistycznym.
Sprawdzać regularnie poziom płynu
chłodzącego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni punkt.
AdBlueWskaźnik zasięgu
dla dodatku AdBlue
®
Gdy w zbiorniku AdBlue® zostanie osiągnięty
poziom rezerwy albo zostanie wykryta usterka
układu oczyszczania spalin SCR, z chwilą
włączenia zapłonu wskaźnik pokaże szacunkowy
zasięg w kilometrach, który samochód może
przebyć przed zablokowaniem rozruchu silnika.
W przypadku równoczesnego wykrycia
wadliwego działania i niskiego poziomu AdBlue
®
wyświetlana jest mniejsza z wartości zasięgu.
W przypadku ryzyka braku
możliwości rozruchu wskutek braku
AdBlue
®
Przepisowe urządzenie blokujące
rozruch silnika włącza się automatycznie,
gdy tylko zbiornik AdBlue
® jest pusty.
Zasięg większy niż 2400 km Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w zestawie wskaźników.
Zasięg między 600 a 2400 km
Kiedy zasięg spada do 2400 km, miga ta
kontrolka i na krótko pojawia się
komunikat informujący o zasięgu w kilometrach
pozostałym do aktywacji urządzenia
uniemożliwiającego rozruch silnika.
Po każdym włączeniu zapłonu słychać także
sygnał dźwiękowy.
Został osiągnięty poziom rezerwy. Zaleca się jak
najszybsze uzupełnienie płynu.
Zasięg poniżej 600 km
Kiedy zasięg spada do 600 km, miga ta
kontrolka i na krótko pojawia się
komunikat informujący o zasięgu w kilometrach
pozostałym do aktywacji urządzenia
uniemożliwiającego rozruch silnika.
Alarm jest generowany za każdym razem, gdy
zasięg zmniejsza się o kolejne 50 km. Jest także
wyświetlany pozostały zasięg.
Po każdym włączeniu zapłonu słychać także
sygnał dźwiękowy.
Należy koniecznie jak najszybciej uzupełnić
poziom, zanim zbiornik całkowicie się opróżni.
W przeciwnym wypadku nie da się ponownie
uruchomić samochodu.
Awaria związana z brakiem AdBlue
®
Zasięg 0 km osiągnięty: zbiornik AdBlue® jest
pusty. Przepisowe urządzenie uniemożliwia
rozruch silnika.

13
Przyrządy pokładowe

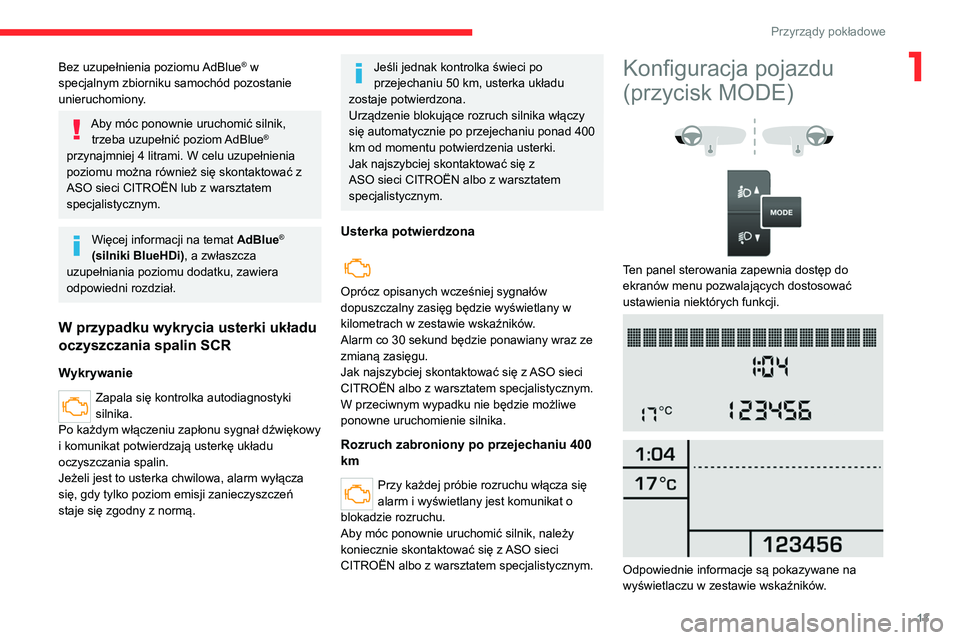

1Bez uzupełnienia poziomu AdBlue® w
specjalnym zbiorniku samochód pozostanie
unieruchomiony.
Aby móc ponownie uruchomić silnik, trzeba uzupełnić poziom AdBlue®
przynajmniej 4 litrami. W celu uzupełnienia
poziomu można również się skontaktować z
ASO sieci CITROËN lub z warsztatem
specjalistycznym.
Więcej informacji na temat AdBlue®
(silniki BlueHDi) , a zwłaszcza
uzupełniania poziomu dodatku, zawiera
odpowiedni rozdział.
W przypadku wykrycia usterki układu
oczyszczania spalin SCR
Wykrywanie
Zapala się kontrolka autodiagnostyki
silnika.
Po każdym włączeniu zapłonu sygnał dźwiękowy
i komunikat potwierdzają usterkę układu
oczyszczania spalin.
Jeżeli jest to usterka chwilowa, alarm wyłącza
się, gdy tylko poziom emisji zanieczyszczeń
staje się zgodny z normą.
Jeśli jednak kontrolka świeci po
przejechaniu 50 km, usterka układu
zostaje potwierdzona.
Urządzenie blokujące rozruch silnika włączy
się automatycznie po przejechaniu ponad 400
km od momentu potwierdzenia usterki.
Jak najszybciej skontaktować się z
ASO sieci CITROËN albo z warsztatem
specjalistycznym.
Usterka potwierdzona

Oprócz opisanych wcześniej sygnałów
dopuszczalny zasięg będzie wyświetlany w
kilometrach w zestawie wskaźników.
Alarm co 30 sekund będzie ponawiany wraz ze
zmianą zasięgu.
Jak najszybciej skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym.
W przeciwnym wypadku nie będzie możliwe
ponowne uruchomienie silnika.
Rozruch zabroniony po przejechaniu 400
km
Przy każdej próbie rozruchu włącza się
alarm i wyświetlany jest komunikat o
blokadzie rozruchu.
Aby móc ponownie uruchomić silnik, należy
koniecznie skontaktować się z ASO sieci
CITROËN albo z warsztatem specjalistycznym.
Konfiguracja pojazdu
(przycisk MODE)




Ten panel sterowania zapewnia dostęp do
ekranów menu pozwalających dostosować
ustawienia niektórych funkcji.




Odpowiednie informacje są pokazywane na
wyświetlaczu w zestawie wskaźników.

14
Przyrządy pokładowe

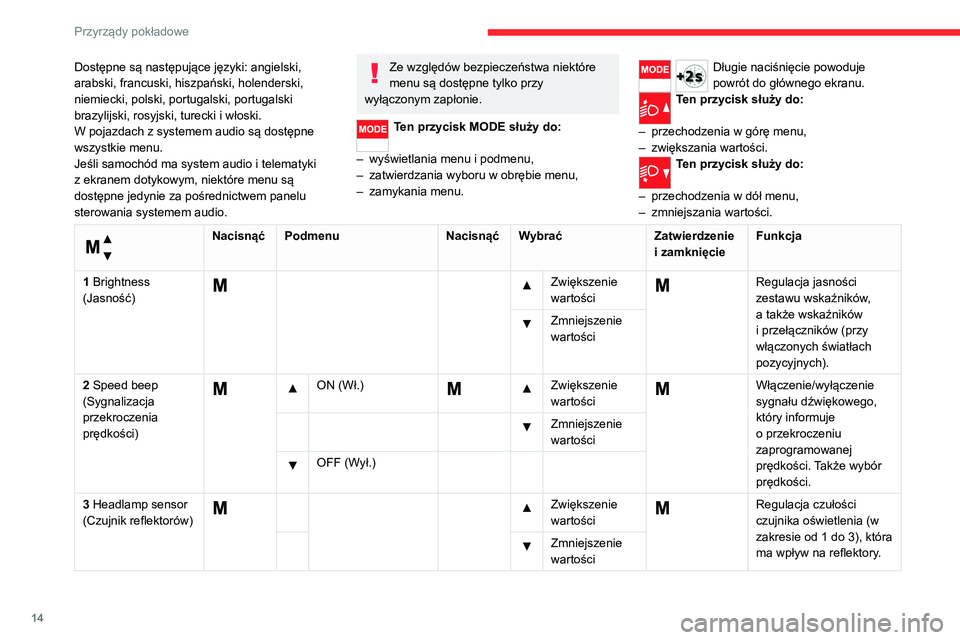

Dostępne są następujące języki: angielski,
arabski, francuski, hiszpański, holenderski,
niemiecki, polski, portugalski, portugalski
brazylijski, rosyjski, turecki i włoski.
W pojazdach z systemem audio są dostępne
wszystkie menu.
Jeśli samochód ma system audio i telematyki
z ekranem dotykowym, niektóre menu są
dostępne jedynie za pośrednictwem panelu
sterowania systemem audio.Ze względów bezpieczeństwa niektóre
menu są dostępne tylko przy
wyłączonym zapłonie.
Ten przycisk MODE służy do:
– wyświetlania menu i podmenu,
– zatwierdzania wyboru w obrębie menu,
– zamykania menu.
Długie naciśnięcie powoduje
powrót do głównego ekranu.
Ten przycisk służy do:
– przechodzenia w górę menu,
– zwiększania wartości.
Ten przycisk służy do:
– przechodzenia w dół menu,
– zmniejszania wartości.

Menu
Nacisnąć Podmenu NacisnąćWybrać Zatwierdzenie
i zamknięcie Funkcja
1 Brightness
(Jasność)
Zwiększenie
wartościRegulacja jasności
zestawu wskaźników,
a także wskaźników
i przełączników (przy
włączonych światłach
pozycyjnych).
Zmniejszenie
wartości
2 Speed beep
(Sygnalizacja
przekroczenia
prędkości)
ON (Wł.) Zwiększenie
wartości Włączenie/wyłączenie
sygnału dźwiękowego,
który informuje
o przekroczeniu
zaprogramowanej
prędkości. Także wybór
prędkości.
Zmniejszenie
wartości
OFF (Wył.)
3 Headlamp sensor
(Czujnik reflektorów)
Zwiększenie
wartości Regulacja czułości
czujnika oświetlenia (w
zakresie od 1 do 3), która
ma wpływ na reflektory.
Zmniejszenie
wartości

15
Przyrządy pokładowe
1
Menu
NacisnąćPodmenu NacisnąćWybrać Zatwierdzenie
i zamknięcie Funkcja

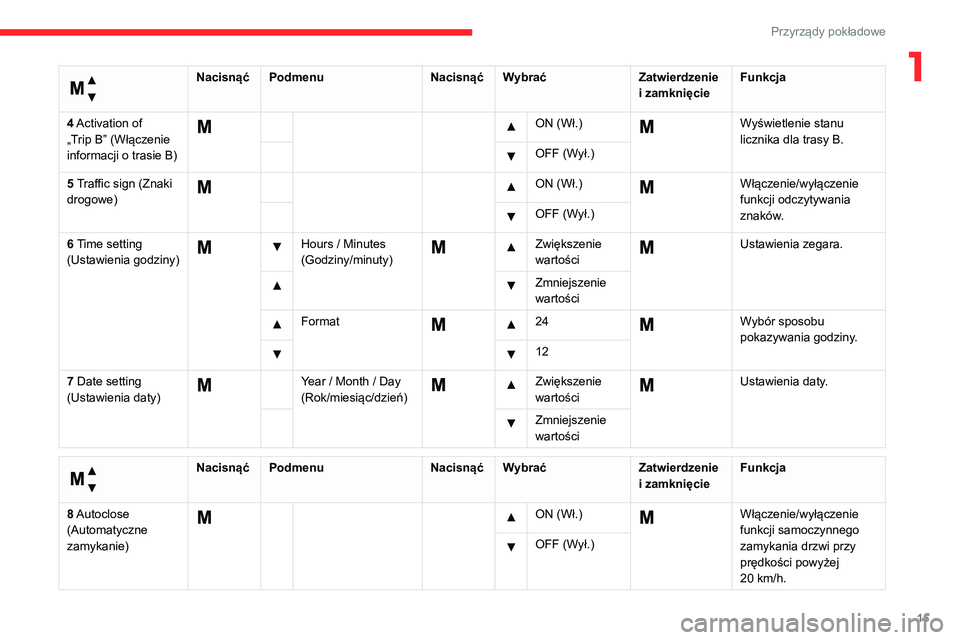

4 Activation of
„Trip B” (Włączenie
informacji o trasie B)
ON (Wł.) Wyświetlenie stanu
licznika dla trasy B.
OFF (Wył.)
5 Traffic sign (Znaki
drogowe)
ON (Wł.) Włączenie/wyłączenie
funkcji odczytywania
znaków.
OFF (Wył.)
6 Time setting
(Ustawienia godziny)
Hours / Minutes
(Godziny/minuty) Zwiększenie
wartości Ustawienia zegara.
Zmniejszenie
wartości
Format 24Wybór sposobu
pokazywania godziny.
12
7 Date setting
(Ustawienia daty)
Year / Month / Day
(Rok/miesiąc/dzień) Zwiększenie
wartości Ustawienia daty.
Zmniejszenie
wartości

Menu…
Nacisnąć Podmenu NacisnąćWybrać Zatwierdzenie
i zamknięcie Funkcja
8 Autoclose
(Automatyczne
zamykanie)
ON (Wł.) Włączenie/wyłączenie
funkcji samoczynnego
zamykania drzwi przy
prędkości powyżej
20 km/h.
OFF (Wył.)

16
Przyrządy pokładowe

Menu…
NacisnąćPodmenu NacisnąćWybrać Zatwierdzenie
i zamknięcie Funkcja

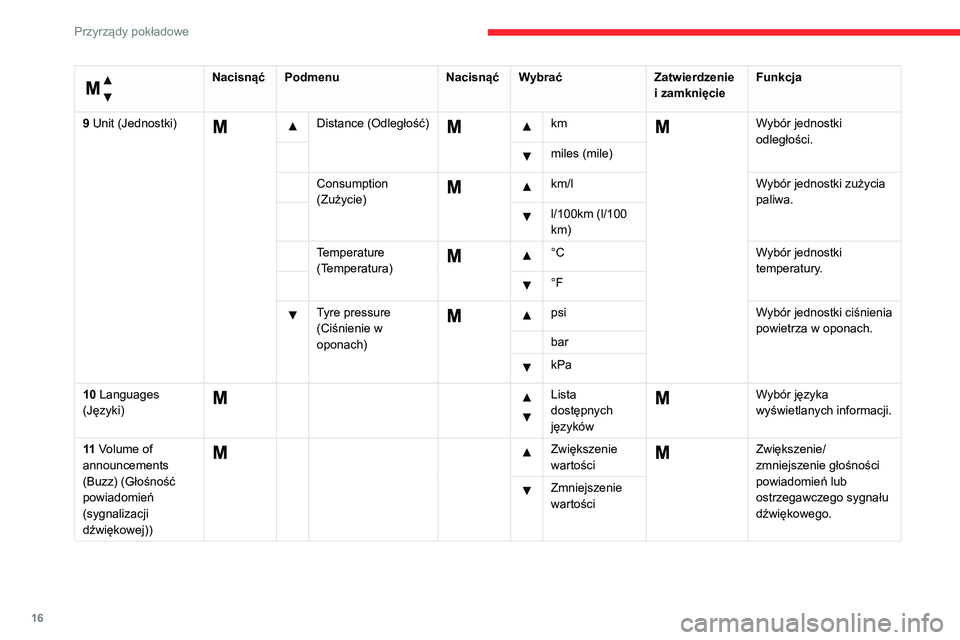

9 Unit (Jednostki)
Distance (Odległość) km Wybór jednostki
odległości.
miles (mile)
Consumption
(Zużycie)
km/l
Wybór jednostki zużycia
paliwa.
l/100km (l/100
km)
Temperature
(Temperatura)
°C
Wybór jednostki
temperatury.
°F
Tyre pressure
(Ciśnienie w
oponach) psi Wybór jednostki ciśnienia
powietrza w oponach.
bar
kPa
10 Languages
(Języki)
Lista
dostępnych
języków Wybór języka
wyświetlanych informacji.
11 Volume of
announcements
(Buzz) (Głośność
powiadomień
(sygnalizacji
dźwiękowej))
Zwiększenie
wartościZwiększenie/
zmniejszenie głośności
powiadomień lub
ostrzegawczego sygnału
dźwiękowego.
Zmniejszenie
wartości

17
Przyrządy pokładowe
1
Menu…
NacisnąćPodmenu NacisnąćWybrać Zatwierdzenie
i zamknięcie Funkcja

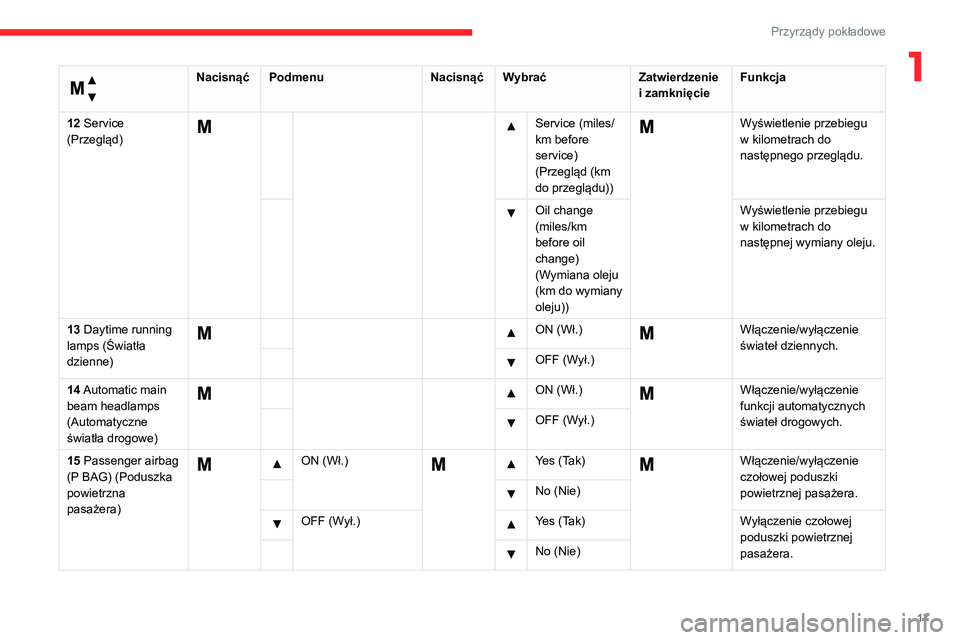

12 Service
(Przegląd)
Service (miles/
km before
service)
(Przegląd (km
do przeglądu)) Wyświetlenie przebiegu
w kilometrach do
następnego przeglądu.
Oil change
(miles/km
before oil
change)
(Wymiana oleju
(km do wymiany
oleju)) Wyświetlenie przebiegu
w kilometrach do
następnej wymiany oleju.
13 Daytime running
lamps (Światła
dzienne)
ON (Wł.) Włączenie/wyłączenie
świateł dziennych.
OFF (Wył.)
14 Automatic main
beam headlamps
(Automatyczne
światła drogowe)
ON (Wł.) Włączenie/wyłączenie
funkcji automatycznych
świateł drogowych.
OFF (Wył.)
15 Passenger airbag
(P BAG) (Poduszka
powietrzna
pasażera)
ON (Wł.) Yes (Tak) Włączenie/wyłączenie
czołowej poduszki
powietrznej pasażera.
No (Nie)
OFF (Wył.) Yes (Tak) Wyłączenie czołowej
poduszki powietrznej
pasażera.
No (Nie)

18
Przyrządy pokładowe

Menu…
NacisnąćPodmenu NacisnąćWybrać Zatwierdzenie
i zamknięcie Funkcja

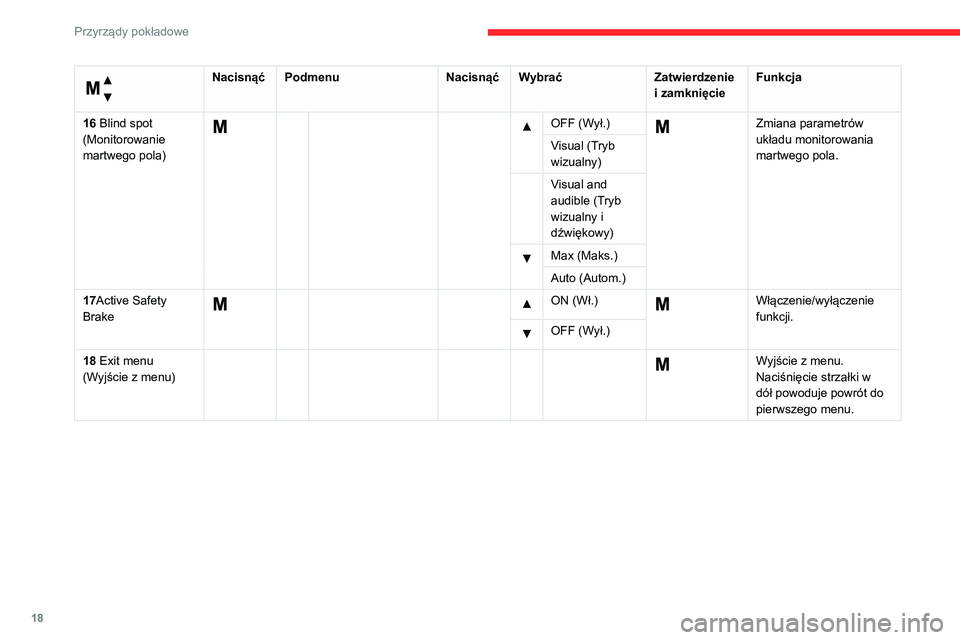

16 Blind spot
(Monitorowanie
martwego pola)
OFF (Wył.) Zmiana parametrów
układu monitorowania
martwego pola.
Visual (Tryb
wizualny)
Visual and
audible (Tryb
wizualny i
dźwiękowy)
Max (Maks.)
Auto (Autom.)
17Active Safety
Brake
ON (Wł.) Włączenie/wyłączenie
funkcji.
OFF (Wył.)
18 Exit menu
(Wyjście z menu)
Wyjście z menu.
Naciśnięcie strzałki w
dół powoduje powrót do
pierwszego menu.
