39
Ergonomia i komfort

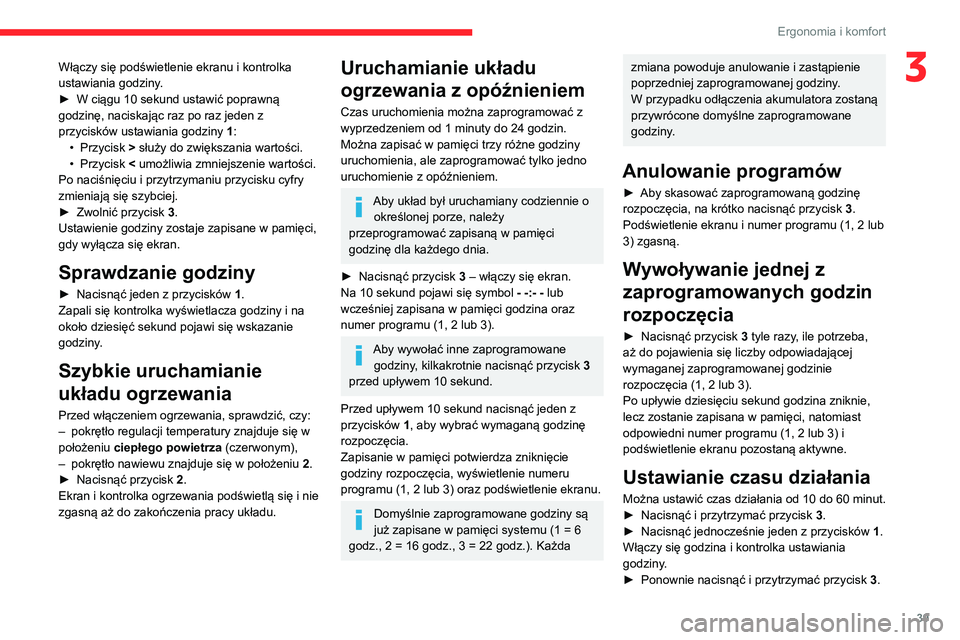

3Włączy się podświetlenie ekranu i kontrolka
ustawiania godziny.
► W ciągu 10 sekund ustawić poprawną
godzinę, naciskając raz po raz jeden z
przycisków ustawiania godziny 1:
• Przycisk > służy do zwiększania wartości.
• Przycisk < umożliwia zmniejszenie wartości.
Po naciśnięciu i przytrzymaniu przycisku cyfry
zmieniają się szybciej.
► Zwolnić przycisk 3.
Ustawienie godziny zostaje zapisane w pamięci,
gdy wyłącza się ekran.
Sprawdzanie godziny
► Nacisnąć jeden z przycisków 1.
Zapali się kontrolka wyświetlacza godziny i na
około dziesięć sekund pojawi się wskazanie
godziny.
Szybkie uruchamianie
układu ogrzewania
Przed włączeniem ogrzewania, sprawdzić, czy:
– pokrętło regulacji temperatury znajduje się w
położeniu ciepłego powietrza (czerwonym),
– pokrętło nawiewu znajduje się w położeniu 2.
► Nacisnąć przycisk 2.
Ekran i kontrolka ogrzewania podświetlą się i nie
zgasną aż do zakończenia pracy układu.
Uruchamianie układu
ogrzewania z opóźnieniem
Czas uruchomienia można zaprogramować z
wyprzedzeniem od 1 minuty do 24 godzin.
Można zapisać w pamięci trzy różne godziny
uruchomienia, ale zaprogramować tylko jedno
uruchomienie z opóźnieniem.
Aby układ był uruchamiany codziennie o określonej porze, należy
przeprogramować zapisaną w pamięci
godzinę dla każdego dnia.
► Nacisnąć przycisk 3 – włączy się ekran.
Na 10 sekund pojawi się symbol - -:- - lub
wcześniej zapisana w pamięci godzina oraz
numer programu (1, 2 lub 3).
Aby wywołać inne zaprogramowane godziny, kilkakrotnie nacisnąć przycisk 3
przed upływem 10 sekund.
Przed upływem 10 sekund nacisnąć jeden z
przycisków 1, aby wybrać wymaganą godzinę
rozpoczęcia.
Zapisanie w pamięci potwierdza zniknięcie
godziny rozpoczęcia, wyświetlenie numeru
programu (1, 2 lub 3) oraz podświetlenie ekranu.
Domyślnie zaprogramowane godziny są
już zapisane w pamięci systemu (1 = 6
godz., 2 = 16 godz., 3 = 22 godz.). Każda
zmiana powoduje anulowanie i zastąpienie
poprzedniej zaprogramowanej godziny.
W przypadku odłączenia akumulatora zostaną
przywrócone domyślne zaprogramowane
godziny.
Anulowanie programów
► Aby skasować zaprogramowaną godzinę
rozpoczęcia, na krótko nacisnąć przycisk 3.
Podświetlenie ekranu i numer programu (1, 2 lub
3) zgasną.
Wywoływanie jednej z
zaprogramowanych godzin
rozpoczęcia
► Nacisnąć przycisk 3 tyle razy, ile potrzeba,
aż do pojawienia się liczby odpowiadającej
wymaganej zaprogramowanej godzinie
rozpoczęcia (1, 2 lub 3).
Po upływie dziesięciu sekund godzina zniknie,
lecz zostanie zapisana w pamięci, natomiast
odpowiedni numer programu (1, 2 lub 3) i
podświetlenie ekranu pozostaną aktywne.
Ustawianie czasu działania
Można ustawić czas działania od 10 do 60 minut.
► Nacisnąć i przytrzymać przycisk 3.
► Nacisnąć jednocześnie jeden z przycisków 1.
Włączy się godzina i kontrolka ustawiania
godziny.
► Ponownie nacisnąć i przytrzymać przycisk 3.

40
Ergonomia i komfort
Odmrażanie tylnej szyby i/
lub zewnętrznych lusterek
wstecznych


► Nacisnąć ten przycisk, aby włączyć
lub wyłączyć osuszanie/odmrażanie tylnej
szyby oraz zewnętrznych lusterek wstecznych.
Gdy funkcja jest włączona, świeci kontrolka.
Funkcja wyłącza się automatycznie, aby
zapobiec nadmiernemu zużyciu energii.
Funkcja osuszania/odmrażania tylnej
szyby działa wyłącznie podczas pracy
silnika.
W przypadku układu Stop i Start, tryb
STOP jest niedostępny, dopóki włączone
jest osuszanie szyby tylnej.
Wyposażenie kabiny
Osłona przeciwsłoneczna
► Aby uniknąć bezpośredniego oświetlenia
twarzy, należy pochylić osłonę w dół.
W osłonach przeciwsłonecznych znajdują się
kieszonki, w które można włożyć karty opłat
autostradowych, bilety itp.

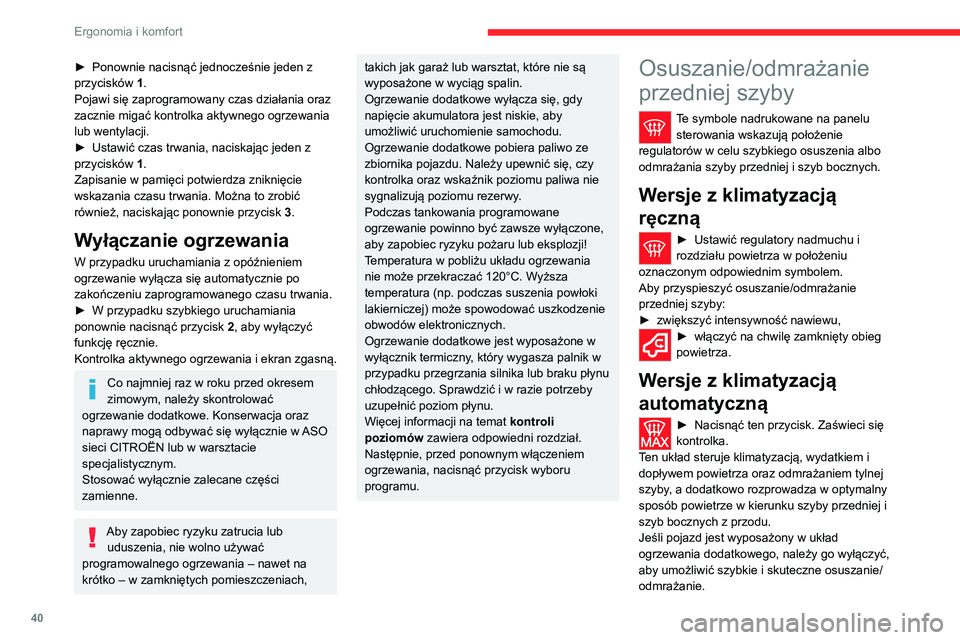

► Ponownie nacisnąć jednocześnie jeden z
przycisków 1.
Pojawi się zaprogramowany czas działania oraz
zacznie migać kontrolka aktywnego ogrzewania
lub wentylacji.
► Ustawić czas trwania, naciskając jeden z
przycisków 1.
Zapisanie w pamięci potwierdza zniknięcie
wskazania czasu trwania. Można to zrobić
również, naciskając ponownie przycisk 3.
Wyłączanie ogrzewania
W przypadku uruchamiania z opóźnieniem
ogrzewanie wyłącza się automatycznie po
zakończeniu zaprogramowanego czasu trwania.
► W przypadku szybkiego uruchamiania
ponownie nacisnąć przycisk 2, aby wyłączyć
funkcję ręcznie.
Kontrolka aktywnego ogrzewania i ekran zgasną.
Co najmniej raz w roku przed okresem
zimowym, należy skontrolować
ogrzewanie dodatkowe. Konserwacja oraz
naprawy mogą odbywać się wyłącznie w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Stosować wyłącznie zalecane części
zamienne.
Aby zapobiec ryzyku zatrucia lub uduszenia, nie wolno używać
programowalnego ogrzewania – nawet na
krótko – w zamkniętych pomieszczeniach,
takich jak garaż lub warsztat, które nie są
wyposażone w wyciąg spalin.
Ogrzewanie dodatkowe wyłącza się, gdy
napięcie akumulatora jest niskie, aby
umożliwić uruchomienie samochodu.
Ogrzewanie dodatkowe pobiera paliwo ze
zbiornika pojazdu. Należy upewnić się, czy
kontrolka oraz wskaźnik poziomu paliwa nie
sygnalizują poziomu rezerwy.
Podczas tankowania programowane
ogrzewanie powinno być zawsze wyłączone,
aby zapobiec ryzyku pożaru lub eksplozji!
Temperatura w pobliżu układu ogrzewania
nie może przekraczać 120°C. Wyższa
temperatura (np. podczas suszenia powłoki
lakierniczej) może spowodować uszkodzenie
obwodów elektronicznych.
Ogrzewanie dodatkowe jest wyposażone w
wyłącznik termiczny, który wygasza palnik w
przypadku przegrzania silnika lub braku płynu
chłodzącego. Sprawdzić i w razie potrzeby
uzupełnić poziom płynu.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
Następnie, przed ponownym włączeniem
ogrzewania, nacisnąć przycisk wyboru
programu.Osuszanie/odmrażanie
przedniej szyby
Te symbole nadrukowane na panelu
sterowania wskazują położenie
regulatorów w celu szybkiego osuszenia albo
odmrażania szyby przedniej i szyb bocznych.
Wersje z klimatyzacją
ręczną
► Ustawić regulatory nadmuchu i
rozdziału powietrza w położeniu
oznaczonym odpowiednim symbolem.
Aby przyspieszyć osuszanie/odmrażanie
przedniej szyby:
► zwiększyć intensywność nawiewu,
► włączyć na chwilę zamknięty obieg
powietrza.
Wersje z klimatyzacją
automatyczną
► Nacisnąć ten przycisk. Zaświeci się
kontrolka.
Ten układ steruje klimatyzacją, wydatkiem i
dopływem powietrza oraz odmrażaniem tylnej
szyby, a dodatkowo rozprowadza w optymalny
sposób powietrze w kierunku szyby przedniej i
szyb bocznych z przodu.
Jeśli pojazd jest wyposażony w układ
ogrzewania dodatkowego, należy go wyłączyć,
aby umożliwić szybkie i skuteczne osuszanie/
odmrażanie.

41
Ergonomia i komfort

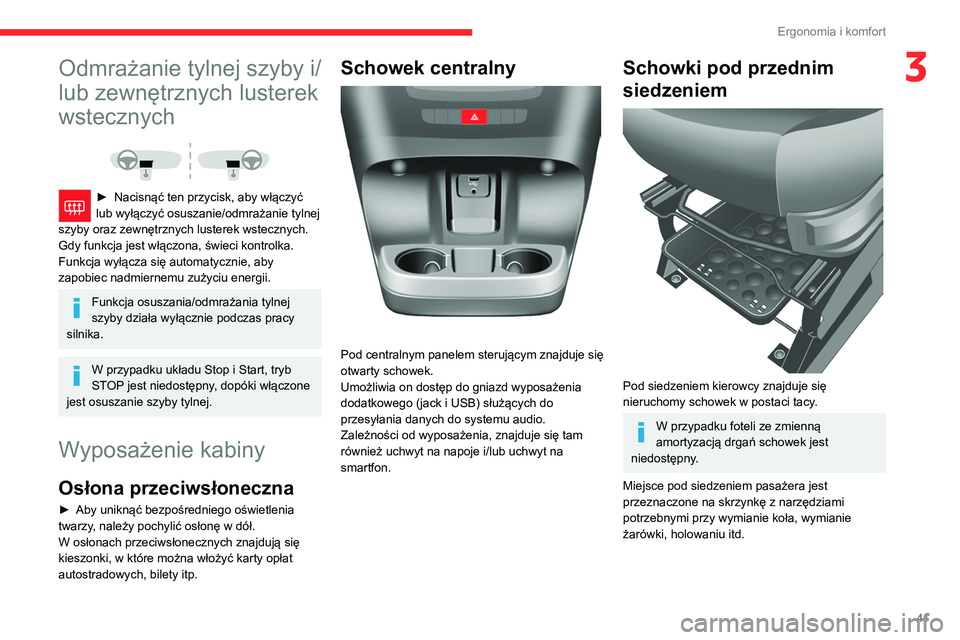

3Odmrażanie tylnej szyby i/
lub zewnętrznych lusterek
wstecznych


► Nacisnąć ten przycisk, aby włączyć
lub wyłączyć osuszanie/odmrażanie tylnej
szyby oraz zewnętrznych lusterek wstecznych.
Gdy funkcja jest włączona, świeci kontrolka.
Funkcja wyłącza się automatycznie, aby
zapobiec nadmiernemu zużyciu energii.
Funkcja osuszania/odmrażania tylnej
szyby działa wyłącznie podczas pracy
silnika.
W przypadku układu Stop i Start, tryb
STOP jest niedostępny, dopóki włączone
jest osuszanie szyby tylnej.
Wyposażenie kabiny
Osłona przeciwsłoneczna
► Aby uniknąć bezpośredniego oświetlenia
twarzy, należy pochylić osłonę w dół.
W osłonach przeciwsłonecznych znajdują się
kieszonki, w które można włożyć karty opłat
autostradowych, bilety itp.
Schowek centralny

Pod centralnym panelem sterującym znajduje się
otwarty schowek.
Umożliwia on dostęp do gniazd wyposażenia
dodatkowego (jack i USB) służących do
przesyłania danych do systemu audio.
Zależności od wyposażenia, znajduje się tam
również uchwyt na napoje i/lub uchwyt na
smartfon.
Schowki pod przednim
siedzeniem


Pod siedzeniem kierowcy znajduje się
nieruchomy schowek w postaci tacy.
W przypadku foteli ze zmienną
amortyzacją drgań schowek jest
niedostępny.
Miejsce pod siedzeniem pasażera jest
przeznaczone na skrzynkę z narzędziami
potrzebnymi przy wymianie koła, wymianie
żarówki, holowaniu itd.

42
Ergonomia i komfort

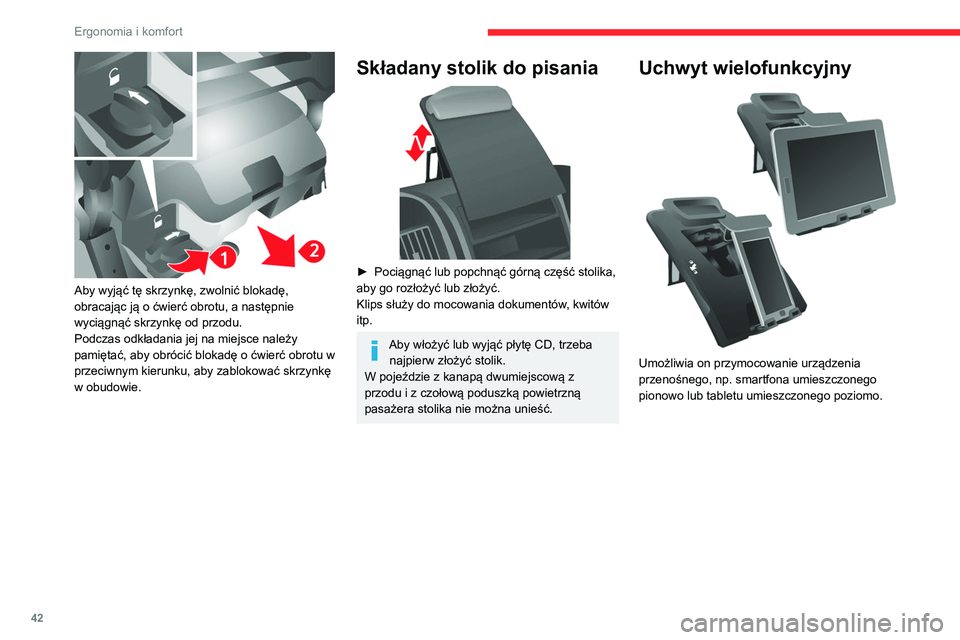

Aby wyjąć tę skrzynkę, zwolnić blokadę,
obracając ją o ćwierć obrotu, a następnie
wyciągnąć skrzynkę od przodu.
Podczas odkładania jej na miejsce należy
pamiętać, aby obrócić blokadę o ćwierć obrotu w
przeciwnym kierunku, aby zablokować skrzynkę
w obudowie.
Składany stolik do pisania

► Pociągnąć lub popchnąć górną część stolika,
aby go rozłożyć lub złożyć.
Klips służy do mocowania dokumentów, kwitów
itp.
Aby włożyć lub wyjąć płytę CD, trzeba najpierw złożyć stolik.
W pojeździe z kanapą dwumiejscową z
przodu i z czołową poduszką powietrzną
pasażera stolika nie można unieść.
Uchwyt wielofunkcyjny

Umożliwia on przymocowanie urządzenia
przenośnego, np. smartfona umieszczonego
pionowo lub tabletu umieszczonego poziomo.

43
Ergonomia i komfort
3

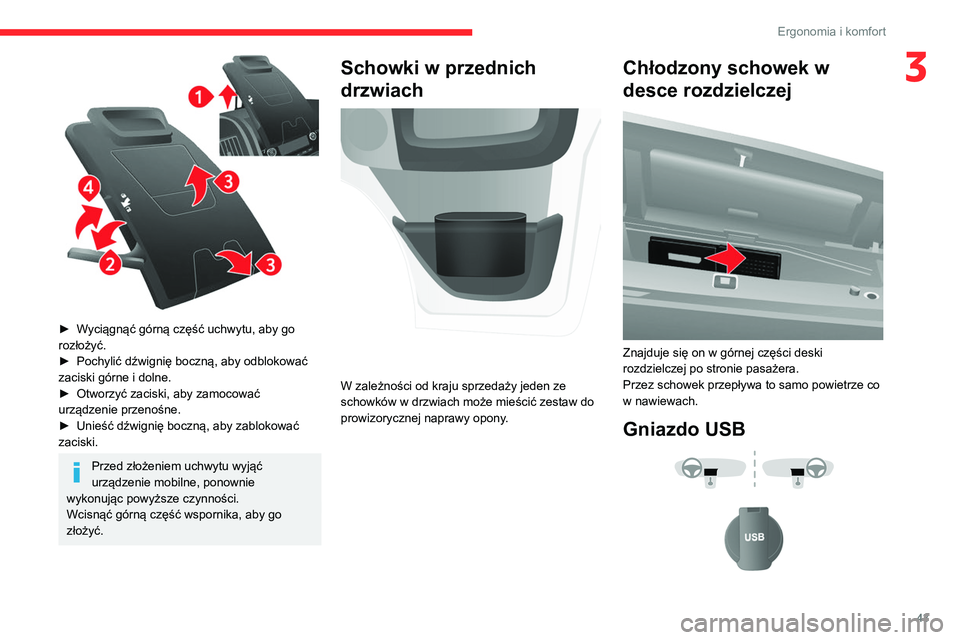

► Wyciągnąć górną część uchwytu, aby go
rozłożyć.
► Pochylić dźwignię boczną, aby odblokować
zaciski górne i dolne.
► Otworzyć zaciski, aby zamocować
urządzenie przenośne.
► Unieść dźwignię boczną, aby zablokować
zaciski.
Przed złożeniem uchwytu wyjąć
urządzenie mobilne, ponownie
wykonując powyższe czynności.
Wcisnąć górną część wspornika, aby go
złożyć.
Schowki w przednich
drzwiach


W zależności od kraju sprzedaży jeden ze
schowków w drzwiach może mieścić zestaw do
prowizorycznej naprawy opony.
Chłodzony schowek w
desce rozdzielczej


Znajduje się on w górnej części deski
rozdzielczej po stronie pasażera.
Przez schowek przepływa to samo powietrze co
w nawiewach.
Gniazdo USB

44
Ergonomia i komfort
Lampka sufitowa

Można ją włączać:
– za pomocą przełączników znajdujących
się przy lampce sufitowej, zapłon włączony –
położenie RUN,
– przez otwarcie lub zamknięcie jednych z drzwi
przednich,
– przez zaryglowanie/odryglowanie samochodu.
Lampka gaśnie automatycznie:
– jeżeli przełącznik nie jest wciśnięty ani w
prawo, ani w lewo;
– w każdym wypadku, po upływie 15 minut,
jeżeli drzwi pozostaną otwarte
– lub po włączeniu zapłonu.

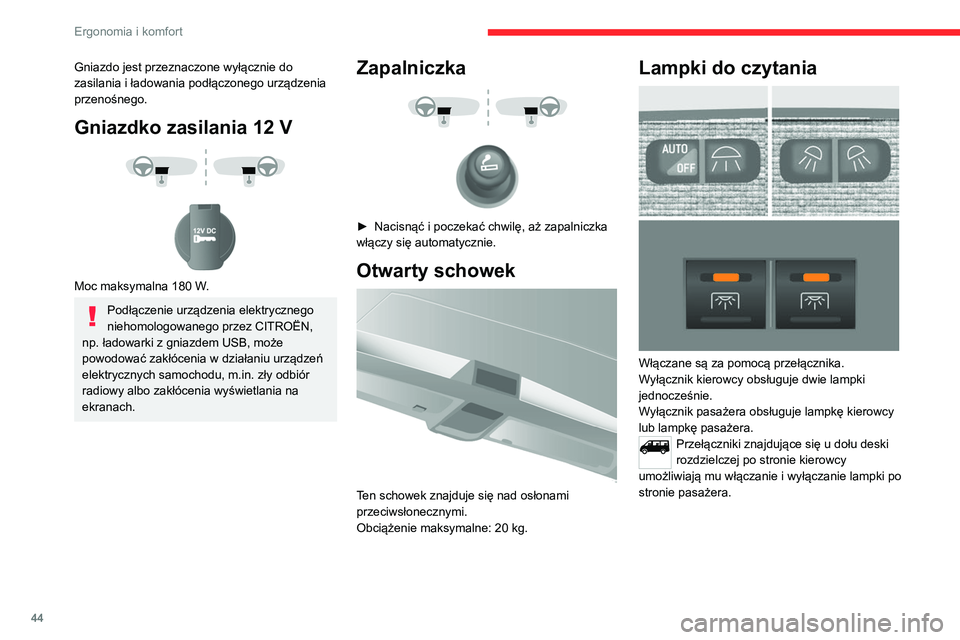

Gniazdo jest przeznaczone wyłącznie do
zasilania i ładowania podłączonego urządzenia
przenośnego.
Gniazdko zasilania 12 V



Moc maksymalna 180 W.
Podłączenie urządzenia elektrycznego
niehomologowanego przez CITROËN,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w działaniu urządzeń
elektrycznych samochodu, m.in. zły odbiór
radiowy albo zakłócenia wyświetlania na
ekranach.
Zapalniczka



► Nacisnąć i poczekać chwilę, aż zapalniczka
włączy się automatycznie.
Otwarty schowek

Ten schowek znajduje się nad osłonami
przeciwsłonecznymi.
Obciążenie maksymalne: 20 kg.
Lampki do czytania

Włączane są za pomocą przełącznika.
Wyłącznik kierowcy obsługuje dwie lampki
jednocześnie.
Wyłącznik pasażera obsługuje lampkę kierowcy
lub lampkę pasażera.
Przełączniki znajdujące się u dołu deski
rozdzielczej po stronie kierowcy
umożliwiają mu włączanie i wyłączanie lampki po
stronie pasażera.

45
Ergonomia i komfort

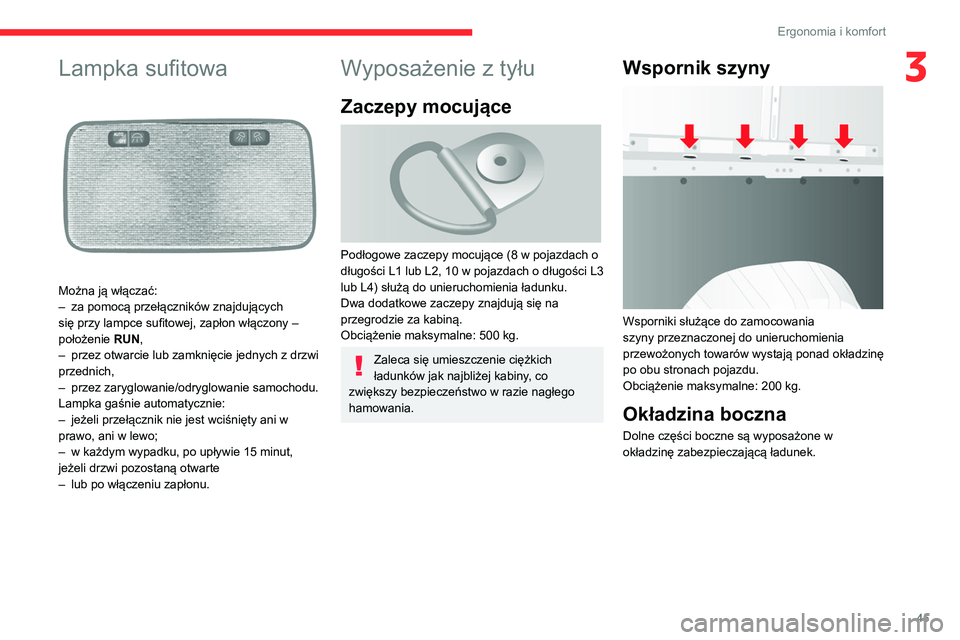

3Lampka sufitowa

Można ją włączać:
– za pomocą przełączników znajdujących
się przy lampce sufitowej, zapłon włączony –
położenie RUN,
– przez otwarcie lub zamknięcie jednych z drzwi
przednich,
– przez zaryglowanie/odryglowanie samochodu.
Lampka gaśnie automatycznie:
– jeżeli przełącznik nie jest wciśnięty ani w
prawo, ani w lewo;
– w każdym wypadku, po upływie 15 minut,
jeżeli drzwi pozostaną otwarte
– lub po włączeniu zapłonu.
Wyposażenie z tyłu
Zaczepy mocujące

Podłogowe zaczepy mocujące (8 w pojazdach o
długości L1 lub L2, 10 w pojazdach o długości L3
lub L4) służą do unieruchomienia ładunku.
Dwa dodatkowe zaczepy znajdują się na
przegrodzie za kabiną.
Obciążenie maksymalne: 500 kg.
Zaleca się umieszczenie ciężkich
ładunków jak najbliżej kabiny, co
zwiększy bezpieczeństwo w razie nagłego
hamowania.
Wspornik szyny

Wsporniki służące do zamocowania
szyny przeznaczonej do unieruchomienia
przewożonych towarów wystają ponad okładzinę
po obu stronach pojazdu.
Obciążenie maksymalne: 200 kg.
Okładzina boczna
Dolne części boczne są wyposażone w
okładzinę zabezpieczającą ładunek.

46
Ergonomia i komfort
Pionowa przegroda typu
drabinka
W zależności od kraju sprzedaży pionowa
przegroda typu drabinka umieszczona za
fotelem kierowcy chroni go przed ewentualnym
uderzeniem przez przewożony ładunek.
Przeszklona przegroda
W zależności od kraju sprzedaży przeszklona
przegroda oddziela kabinę od przestrzeni
ładunkowej.
Za pomocą przełącznika można otworzyć/
zamknąć szybę przesuwną.
Latarka

Jeśli pojazd jest wyposażony w magnetyczną
latarkę, znajduje się ona przy tylnej lampce
sufitowej.
Światło znajduje się w środku podstawy latarki.
Wyjąć latarkę z jej podstawy, naciskając
przycisk, a następnie obracając latarkę w dół o
90 stopni.
Gniazdko zasilania 12 V

Moc maksymalna 180 W.
Podłączenie urządzenia elektrycznego
niehomologowanego przez CITROËN,
np. ładowarki z gniazdem USB, może
powodować zakłócenia w działaniu urządzeń
elektrycznych samochodu, m.in. zły odbiór
radiowy albo zakłócenia wyświetlania na
ekranach.
Zapalniczka



► Nacisnąć i poczekać chwilę, aż zapalniczka
włączy się automatycznie.
Lampki sufitowe

Jeśli są zamontowane w pojeździe, jedna lub
dwie lampki sufitowe znajdują się nad tylnymi i
bocznymi drzwiami.
Można je włączyć:
– odchylając lampkę sufitową (w lewo lub w
prawo),
– otwierając lub zamykając boczne drzwi.
Oświetlenie to wyłączy się automatycznie po
kilku minutach, jeśli drzwi będą nadal otwarte.
Lampki oświetlenia
punktowego
Znajdują się nad każdym rzędem
siedzeń.
Bagażnik wewnętrzny
dachowy
Jest to skrzynia znajdująca się w przestrzeni
ładunkowej nad kabiną. Jej pojemność zależy od
wysokości furgonu (typ H2 albo H3).
Ze względów bezpieczeństwa w skrzyni
dachowej nie należy umieszczać ciężkich
przedmiotów.
Ogranicznik
zabezpieczający ładunek
Na podłodze za fotelami przednimi znajduje się
pozioma ścianka działowa, chroniąca kierowcę i
pasażerów jadących z przodu przed uderzeniem
przez przewożony ładunek.

47
Ergonomia i komfort

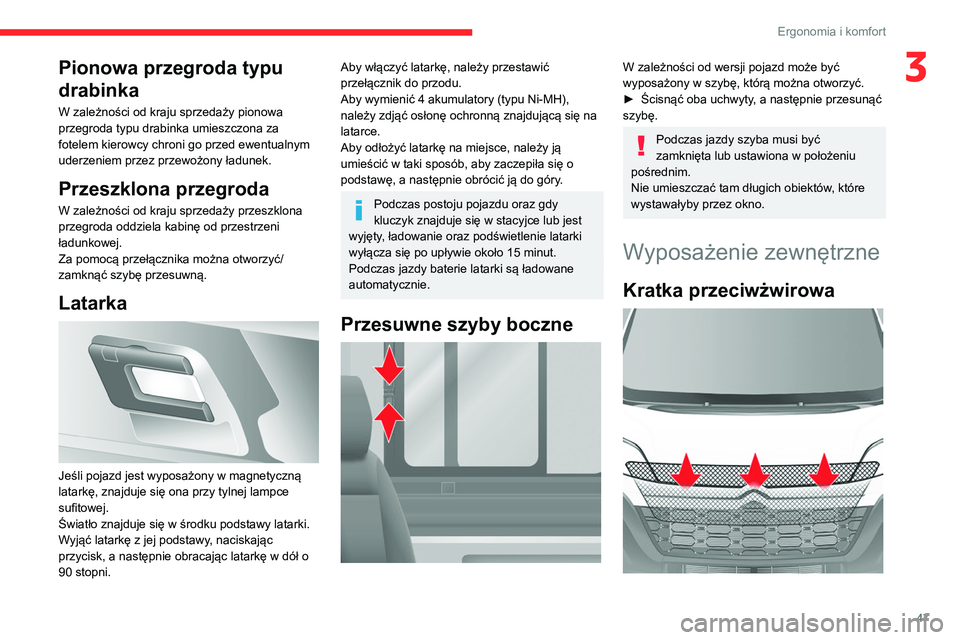

3Pionowa przegroda typu
drabinka
W zależności od kraju sprzedaży pionowa
przegroda typu drabinka umieszczona za
fotelem kierowcy chroni go przed ewentualnym
uderzeniem przez przewożony ładunek.
Przeszklona przegroda
W zależności od kraju sprzedaży przeszklona
przegroda oddziela kabinę od przestrzeni
ładunkowej.
Za pomocą przełącznika można otworzyć/
zamknąć szybę przesuwną.
Latarka

Jeśli pojazd jest wyposażony w magnetyczną
latarkę, znajduje się ona przy tylnej lampce
sufitowej.
Światło znajduje się w środku podstawy latarki.
Wyjąć latarkę z jej podstawy, naciskając
przycisk, a następnie obracając latarkę w dół o
90 stopni.
Aby włączyć latarkę, należy przestawić
przełącznik do przodu.
Aby wymienić 4 akumulatory (typu Ni-MH),
należy zdjąć osłonę ochronną znajdującą się na
latarce.
Aby odłożyć latarkę na miejsce, należy ją
umieścić w taki sposób, aby zaczepiła się o
podstawę, a następnie obrócić ją do góry.
Podczas postoju pojazdu oraz gdy
kluczyk znajduje się w stacyjce lub jest
wyjęty, ładowanie oraz podświetlenie latarki
wyłącza się po upływie około 15 minut.
Podczas jazdy baterie latarki są ładowane
automatycznie.
Przesuwne szyby boczne

W zależności od wersji pojazd może być
wyposażony w szybę, którą można otworzyć.
► Ścisnąć oba uchwyty, a następnie przesunąć
szybę.
Podczas jazdy szyba musi być
zamknięta lub ustawiona w położeniu
pośrednim.
Nie umieszczać tam długich obiektów, które
wystawałyby przez okno.
Wyposażenie zewnętrzne
Kratka przeciwżwirowa

48
Ergonomia i komfort
W zależności od kraju sprzedaży kratka
ochronna zamocowana wewnątrz przedniego
zderzaka umożliwia ochronę podzespołów
silnika przed uderzeniami kamyków itp.
Ochraniacze na silny mróz
W zależności od kraju sprzedaży zastosowano
pianki ochronne, aby zapobiec przenikaniu
zimna albo śniegu w górnej części pod pokrywą
komory silnika.


Pianki te, usytuowane na końcu każdego
reflektora, są zamocowane na panelu przednim
w górnej części chłodnicy.
Aby je wyjąć, przesunąć je w bok w kierunku na
zewnątrz samochodu.
Składany podnóżek

Aby ułatwić wsiadanie i wysiadanie pasażerów
podróżujących z tyłu, pojazd może zostać
wyposażony w podnóżek, który rozkłada się po
otwarciu przesuwanych drzwi bocznych.
