129
Tekniska data
9Skåpbil
Mått BeteckningarGVWObromsad släpvagnMaximalt tillåtet kultryck
L3 H3 333,300750150*/100**
35 3,500750150*/100**
435 3,500750150*/120**
440 4,005750150*/120**
L4 H2 4353,500750150*/120**
440 4,005750150*/120**
L4 H3 4353,500750150*/120**
440 4,005750150*/120**
Mått
Måttvärden visas i millimeter.
Skåpbil

130
Tekniska data

Ditt fordon kommer i fyra längder (L1, osv.) och tre höjder (H1, etc.):
L1L2L3L4
H1 H2 H1H2H2H3H2H3
L Totallängd 4,9635,4135,9986,363
H Totalhöjd 2,2542,524 2,2542,5242,5242,7642,5242,764
A Hjulavstånd 3,0003,450 4,035
B Överhäng fram 948
C Överhäng bak 1,0151,380
D Bredd (med/utan sidospeglar) 2,508/2,050
E Spårvidd fram 1,810
F Spårvidd bak 1 790
G Lastkantens höjd 535 till 565
I Inre golvlängd 2,6703,1203,7054,070
J Maximal inre lasthöjd 1,6621,932 1,6621,9321,9322,1721,9322,172
K Maximal inre bredd 1,870
M Inre bredd mellan hjulhusen 1,422

131
Tekniska data
9L1L2L3L4
H1 H2 H1H2H2H3H2H3
Volym (m
3) 89,5 1011,5 13151517
Bakdörrar

L1 L2L3L4
H1 H2 H1H2H2H3H2H3
N Brukbar höjd, bakre dörrar 1,5201 790 1,5201 790 1 7902,0301 7902,030
O Brukbar bredd, bakre dörrar 1,562

132
Tekniska data
Sidodörr

L1L2L3L4
H1 H2 H1H2H2 H3H2H3
P Sidoskjutdörrens höjd 1,4851,755 1,4851,755 1,755
Q Sidoskjutdörrens bredd 1,0751 250
Kombi


L1H1 L2H2
A 751 8721,201 1,322
B 1,201 1,7431,6512,193
C -860 -860

133
Tekniska data
9

Bilens identifiering

A. Tillverkningsplåt

Denna plåt är placerad på tvärstången på den
främre stötfångaren under motorhuven.
1 – EU-typgodkännandenummer för hela
fordon
2 – Chassinummer (VIN)
3 – Gräns för totalvikt (högsta tillåtna
totalvikt)
4 – Max. tillåten tågvikt (inom gränsen för
max. tågvikt) 5.1 –
Max. vikt på framaxeln
5.2 – Max. vikt på bakaxeln

134
Tekniska data
B. Serienummer på
karosseriet
C. Däck


Denna dekal (kan se annorlunda ut än på bilden)
är fastlimmad på dörrstolpen på förarsidan.
– däckdimensioner,
– däcktrycken med belastning.
Däcktrycken ska kontrolleras minst en gång
per månad när däcken är kalla.
D. Lackreferens
Detta referensnummer sitter på främre
stötfångarens balk, under motorhuven.
E. Serienummer på
karosseriet
Detta nummer finns under plastskyddet vid
fotsteget på högra sidan.
Översikt över dekaler
I det här avsnittet hittar du alla meddelanden
som står på dekaler som finns på bilen.
Se motsvarande avsnitt för mer
information om identifieringsuppgifter.
I motorrummet

A
Originalfärg
Färg
Kod
Lack
B UTESLUTANDE FÖR AVHJÄLPANDE
UNDERHÅLL.
C
FARA
MOTORN STARTAR AUTOMATISKT. TA UT
TÄNDNINGSNYCKELN NÄR MOTORHUVEN
ÄR ÖPPEN.
D


1 - VARNING
ORIGINALSMÖRJMEDEL OCH
ORIGINALVÄTSKOR
Motorolja Kraftöverföring
Kylare Bromssystem
Vindrutespolare Servostyrning
LÄS
SERVICEHÄFTET. SKYDDA ÖGONEN.

135
Tekniska data
92 - SÄKERHET
Om du använder originalreservdelar,
originalvätskor och originalsmörjmedel, samt
följer serviceschemat kan du se till att bilen på
sikt förblir så tillförlitlig och säker som den var
från början.
3 - FARA
FÖRVARAS
UTOM
RÄCKHÅLL
FÖR BARN. HÅLL DIG
BORTA
FRÅN
LÅGORNA. FÅR EJ
VIDRÖRAS.
TA INTE
BORT
LOCKET
NÄR
MOTORN
ÄR VARM. EXPLOSION
FRÄTANDE
VÄTSKA
KAN STARTA
AUTOMATISKT ÄVEN NÄR
MOTORN ÄR AVSTÄNGD. ÖPPNA
INTE GAS
UNDER
HÖGT
TRYCK.
MOTORN STARTAR
AUTOMATISKT. TA UT
TÄNDNINGSNYCKELN NÄR
MOTORHUVEN ÄR ÖPPEN. HÖGSPÄN-
NING
I tankluckan

FARA TA BORT LÅNGSAMT.
BRÄNSLEÅNGORNA KAN ORSAKA SKADOR.
På baksätet

A
Skjut ryggstödet framåt innan du fäller ned det.
B
DRA FÖR ATT ÖPPNA.
C
DRA I SPAK 1 FÖR ATT LUTA (RYGGSTÖDET
DELVIS).
DRA I SPAK 2 FÖR ATT FÄLLA NED
(RYGGSTÖDET HELT).

136
Tekniska data

D
LÅT INTE NÅGON SITTA BAKOM ETT
NEDFÄLLT SÄTE ELLER MED BAGAGE PÅ
FÖRSTA RADEN UNDER FÄRD.
E
DRA FÖR ATT FÄLLA NED.

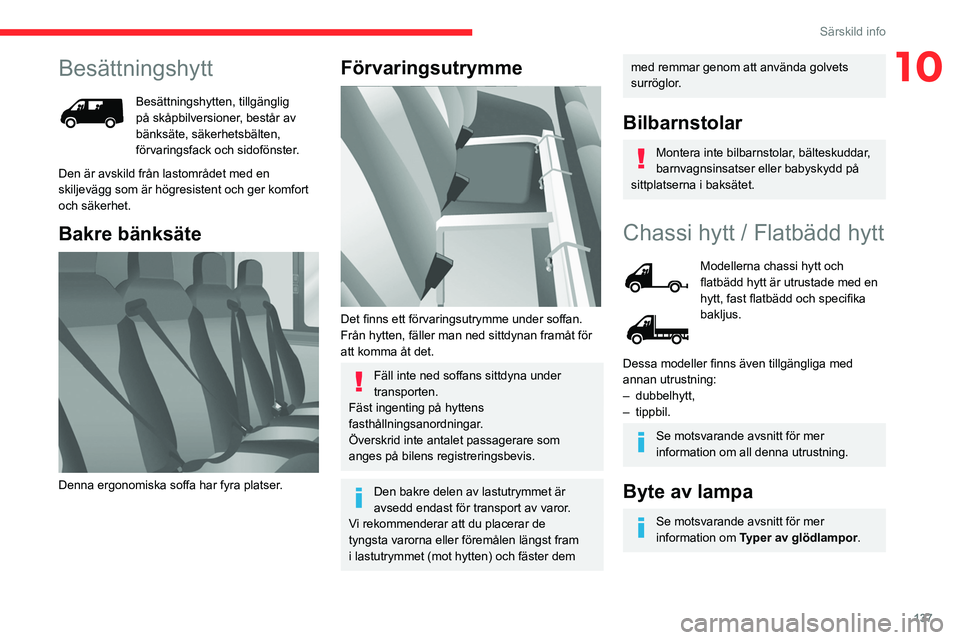

137
Särskild info
10Besättningshytt
Besättningshytten, tillgänglig
på skåpbilversioner, består av
bänksäte, säkerhetsbälten,
förvaringsfack och sidofönster.
Den är avskild från lastområdet med en
skiljevägg som är högresistent och ger komfort
och säkerhet.
Bakre bänksäte

Denna ergonomiska soffa har fyra platser.
Förvaringsutrymme

Det finns ett förvaringsutrymme under soffan.
Från hytten, fäller man ned sittdynan framåt för
att komma åt det.
Fäll inte ned soffans sittdyna under
transporten.
Fäst ingenting på hyttens
fasthållningsanordningar.
Överskrid inte antalet passagerare som
anges på bilens registreringsbevis.
Den bakre delen av lastutrymmet är
avsedd endast för transport av varor.
Vi rekommenderar att du placerar de
tyngsta varorna eller föremålen längst fram
i lastutrymmet (mot hytten) och fäster dem
med remmar genom att använda golvets
surröglor.
Bilbarnstolar
Montera inte bilbarnstolar, bälteskuddar,
barnvagnsinsatser eller babyskydd på
sittplatserna i baksätet.
Chassi hytt / Flatbädd hytt
Modellerna chassi hytt och
flatbädd hytt är utrustade med en
hytt, fast flatbädd och specifika
bakljus.
Dessa modeller finns även tillgängliga med
annan utrustning:
– dubbelhytt,
– tippbil.
Se motsvarande avsnitt för mer
information om all denna utrustning.
Byte av lampa
Se motsvarande avsnitt för mer
information om Typer av glödlampor.

138
Särskild info
Chassikabinens dimensioner



Måttvärden visas i millimeter. L1L2L2S L3L4
L Totallängd 4,9085,3585,7085,9436,308
Bakljus

1.Blinkersljus
Typ B, PY21W – 21W
2. Bromsljus
Typ B, P21W – 21W
3. Positionsljus
Typ A, W5W – 5W
4. Backljus
Typ A, W16W – 16W
5. Dimljus
Typ A, W16W – 16W
► Lokalisera den defekta lampan.


► Ta bort de fyra fästskruvarna
från linsenheten.
► Dra linsenheten mot dig.
► Byt lampan.
Utför momenten i omvänd ordning för att placera
varje lampa.
