Page 61 of 196
59
Sicurezza

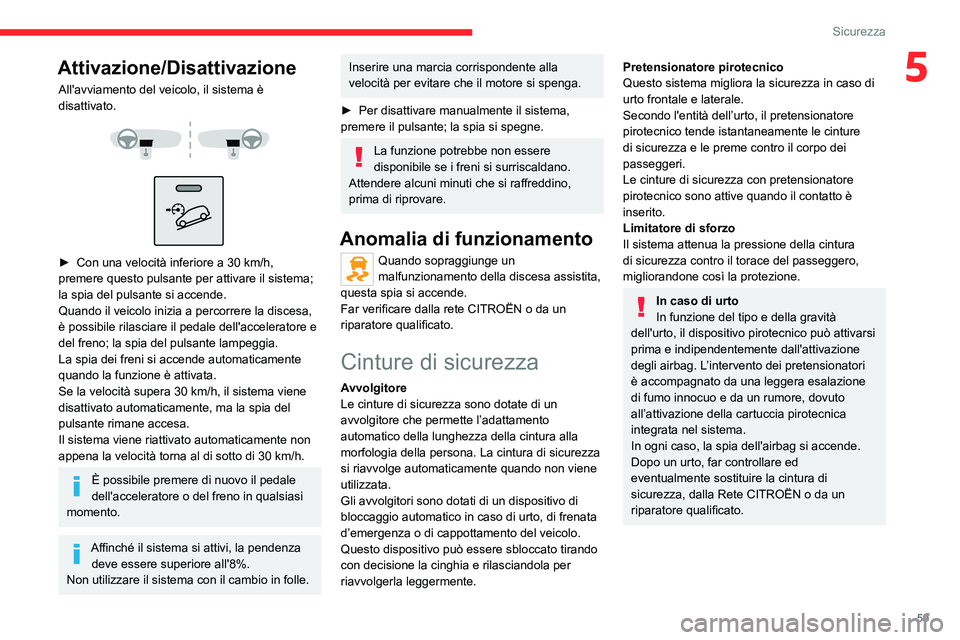

5Attivazione/Disattivazione
All'avviamento del veicolo, il sistema è
disattivato.
► Con una velocità inferiore a 30 km/h,
premere questo pulsante per attivare il sistema;
la spia del pulsante si accende.
Quando il veicolo inizia a percorrere la discesa,
è possibile rilasciare il pedale dell'acceleratore e
del freno; la spia del pulsante lampeggia.
La spia dei freni si accende automaticamente
quando la funzione è attivata.
Se la velocità supera 30 km/h, il sistema viene
disattivato automaticamente, ma la spia del
pulsante rimane accesa.
Il sistema viene riattivato automaticamente non
appena la velocità torna al di sotto di 30 km/h.
È possibile premere di nuovo il pedale
dell'acceleratore o del freno in qualsiasi
momento.
Affinché il sistema si attivi, la pendenza deve essere superiore all'8%.
Non utilizzare il sistema con il cambio in folle.
Inserire una marcia corrispondente alla
velocità per evitare che il motore si spenga.
► Per disattivare manualmente il sistema,
premere il pulsante; la spia si spegne.
La funzione potrebbe non essere
disponibile se i freni si surriscaldano.
Attendere alcuni minuti che si raffreddino,
prima di riprovare.
Anomalia di funzionamento
Quando sopraggiunge un
malfunzionamento della discesa assistita,
questa spia si accende.
Far verificare dalla rete CITROËN o da un
riparatore qualificato.
Cinture di sicurezza
Avvolgitore
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l’adattamento
automatico della lunghezza della cintura alla
morfologia della persona. La cintura di sicurezza
si riavvolge automaticamente quando non viene
utilizzata.
Gli avvolgitori sono dotati di un dispositivo di
bloccaggio automatico in caso di urto, di frenata
d’emergenza o di cappottamento del veicolo.
Questo dispositivo può essere sbloccato tirando
con decisione la cinghia e rilasciandola per
riavvolgerla leggermente.
Pretensionatore pirotecnico
Questo sistema migliora la sicurezza in caso di
urto frontale e laterale.
Secondo l'entità dell’urto, il pretensionatore
pirotecnico tende istantaneamente le cinture
di sicurezza e le preme contro il corpo dei
passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
Limitatore di sforzo
Il sistema attenua la pressione della cintura
di sicurezza contro il torace del passeggero,
migliorandone così la protezione.
In caso di urto
In funzione del tipo e della gravità
dell'urto, il dispositivo pirotecnico può attivarsi
prima e indipendentemente dall'attivazione
degli airbag. L’intervento dei pretensionatori
è accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all’attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia dell'airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire la cintura di
sicurezza, dalla Rete CITROËN o da un
riparatore qualificato.
Page 62 of 196
60
Sicurezza

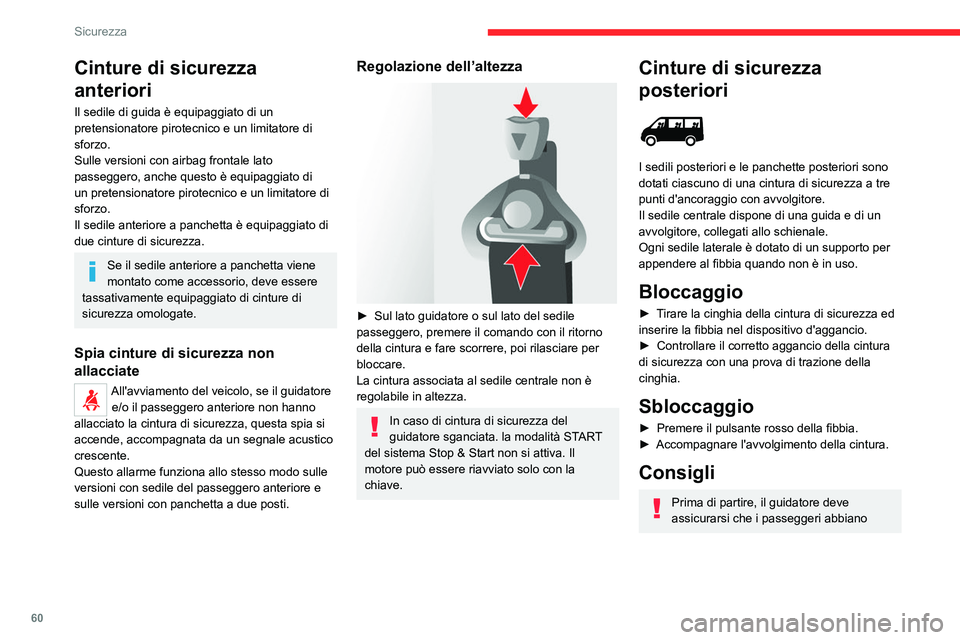

Cinture di sicurezza
anteriori
Il sedile di guida è equipaggiato di un
pretensionatore pirotecnico e un limitatore di
sforzo.
Sulle versioni con airbag frontale lato
passeggero, anche questo è equipaggiato di
un pretensionatore pirotecnico e un limitatore di
sforzo.
Il sedile anteriore a panchetta è equipaggiato di
due cinture di sicurezza.
Se il sedile anteriore a panchetta viene
montato come accessorio, deve essere
tassativamente equipaggiato di cinture di
sicurezza omologate.
Spia cinture di sicurezza non
allacciate
All'avviamento del veicolo, se il guidatore
e/o il passeggero anteriore non hanno
allacciato la cintura di sicurezza, questa spia si
accende, accompagnata da un segnale acustico
crescente.
Questo allarme funziona allo stesso modo sulle
versioni con sedile del passeggero anteriore e
sulle versioni con panchetta a due posti.
Regolazione dell’altezza
► Sul lato guidatore o sul lato del sedile
passeggero, premere il comando con il ritorno
della cintura e fare scorrere, poi rilasciare per
bloccare.
La cintura associata al sedile centrale non è
regolabile in altezza.
In caso di cintura di sicurezza del
guidatore sganciata. la modalità START
del sistema Stop & Start non si attiva. Il
motore può essere riavviato solo con la
chiave.
Cinture di sicurezza
posteriori
I sedili posteriori e le panchette posteriori sono
dotati ciascuno di una cintura di sicurezza a tre
punti d'ancoraggio con avvolgitore.
Il sedile centrale dispone di una guida e di un
avvolgitore, collegati allo schienale.
Ogni sedile laterale è dotato di un supporto per
appendere al fibbia quando non è in uso.
Bloccaggio
► Tirare la cinghia della cintura di sicurezza ed
inserire la fibbia nel dispositivo d'aggancio.
► Controllare il corretto aggancio della cintura
di sicurezza con una prova di trazione della
cinghia.
Sbloccaggio
► Premere il pulsante rosso della fibbia.
► Accompagnare l'avvolgimento della cintura.
Consigli
Prima di partire, il guidatore deve
assicurarsi che i passeggeri abbiano
Page 63 of 196
61
Sicurezza

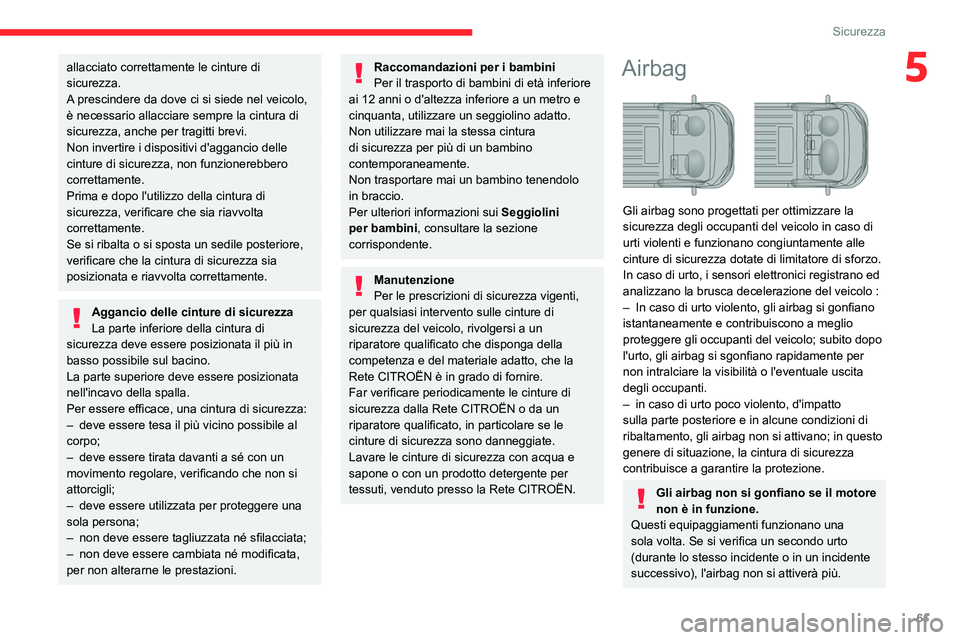

5allacciato correttamente le cinture di
sicurezza.
A prescindere da dove ci si siede nel veicolo,
è necessario allacciare sempre la cintura di
sicurezza, anche per tragitti brevi.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia riavvolta
correttamente.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
posizionata e riavvolta correttamente.
Aggancio delle cinture di sicurezza
La parte inferiore della cintura di
sicurezza deve essere posizionata il più in
basso possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Per essere efficace, una cintura di sicurezza:
– deve essere tesa il più vicino possibile al
corpo;
– deve essere tirata davanti a sé con un
movimento regolare, verificando che non si
attorcigli;
– deve essere utilizzata per proteggere una
sola persona;
– non deve essere tagliuzzata né sfilacciata;
– non deve essere cambiata né modificata,
per non alterarne le prestazioni.
Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore
ai 12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più di un bambino
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per ulteriori informazioni sui Seggiolini
per bambini , consultare la sezione
corrispondente.
Manutenzione
Per le prescrizioni di sicurezza vigenti,
per qualsiasi intervento sulle cinture di
sicurezza del veicolo, rivolgersi a un
riparatore qualificato che disponga della
competenza e del materiale adatto, che la
Rete CITROËN è in grado di fornire.
Far verificare periodicamente le cinture di
sicurezza dalla Rete CITROËN o da un
riparatore qualificato, in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la Rete CITROËN.
Airbag
Gli airbag sono progettati per ottimizzare la
sicurezza degli occupanti del veicolo in caso di
urti violenti e funzionano congiuntamente alle
cinture di sicurezza dotate di limitatore di sforzo.
In caso di urto, i sensori elettronici registrano ed
analizzano la brusca decelerazione del veicolo :
– In caso di urto violento, gli airbag si gonfiano
istantaneamente e contribuiscono a meglio
proteggere gli occupanti del veicolo; subito dopo
l'urto, gli airbag si sgonfiano rapidamente per
non intralciare la visibilità o l'eventuale uscita
degli occupanti.
– in caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni di
ribaltamento, gli airbag non si attivano; in questo
genere di situazione, la cintura di sicurezza
contribuisce a garantire la protezione.
Gli airbag non si gonfiano se il motore
non è in funzione.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo urto
(durante lo stesso incidente o in un incidente
successivo), l'airbag non si attiverà più.
Page 64 of 196
62
Sicurezza

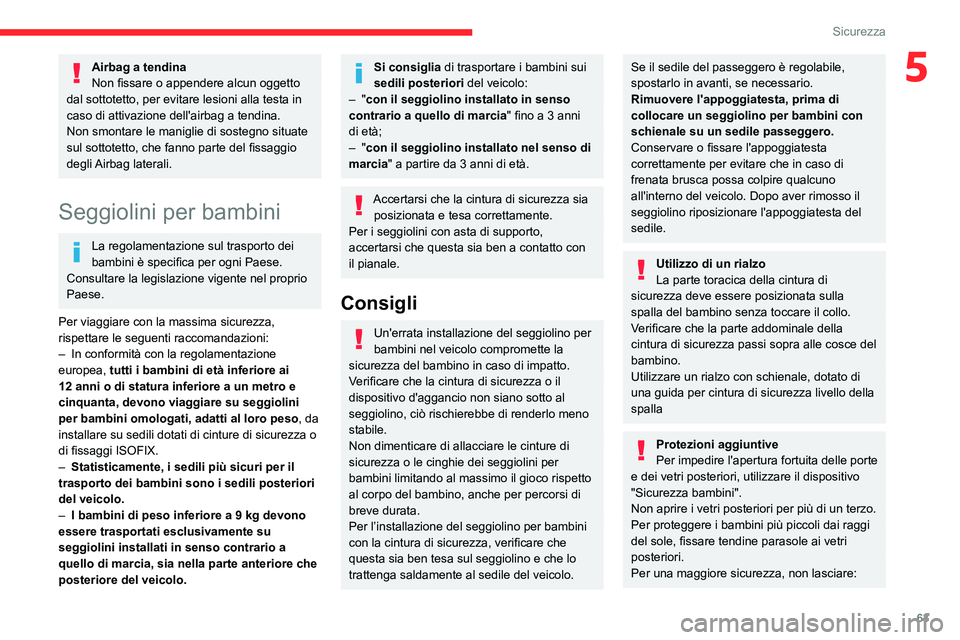

Airbag a tendina
Non fissare o appendere alcun oggetto
dal sottotetto, per evitare lesioni alla testa in
caso di attivazione dell'airbag a tendina.
Non smontare le maniglie di sostegno situate
sul sottotetto, che fanno parte del fissaggio
degli Airbag laterali.
Seggiolini per bambini
La regolamentazione sul trasporto dei
bambini è specifica per ogni Paese.
Consultare la legislazione vigente nel proprio
Paese.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
– In conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro e
cinquanta, devono viaggiare su seggiolini
per bambini omologati, adatti al loro peso , da
installare su sedili dotati di cinture di sicurezza o
di fissaggi ISOFIX.
– Statisticamente, i sedili più sicuri per il
trasporto dei bambini sono i sedili posteriori
del veicolo.
– I bambini di peso inferiore a 9 kg devono
essere trasportati esclusivamente su
seggiolini installati in senso contrario a
quello di marcia, sia nella parte anteriore che
posteriore del veicolo.
/
D W W L Y D ] L R Q H \
G H O R G H J O L \
D L U E D J q
D F F R P S D J Q D W D \
G D X Q O H J J H U R \
V S U L J L R Q D P H Q W R \
G L I X P R H G \
D X Q U X P R U H \
G R Y X W L D O O
D W \
W L Y D ] L R Q H G H O O \
D F D U W X F F L D
S L U R W H F Q L F D L \
Q W H J U D W D D O V L\
V W H P D
4 X H V W R I X P R Q \
R Q q Q R F L Y R \
P D S X z U L Y H O D \
U V L
O H J J H U P H Q W H L \
U U L W D Q W H S H U D\
O F X Q H S H U V R Q H \
, O U X P R U H G H O \
O D G H W R Q D ] L R Q H \
S X z S U R Y R F D U H\
X Q D O H J J H U D G \
L P L Q X ] L R Q H G H O \
O D F D S D F L W j
X G L W L Y D S H U X \
Q E U H Y H S H U L R G\
R G L W H P S R

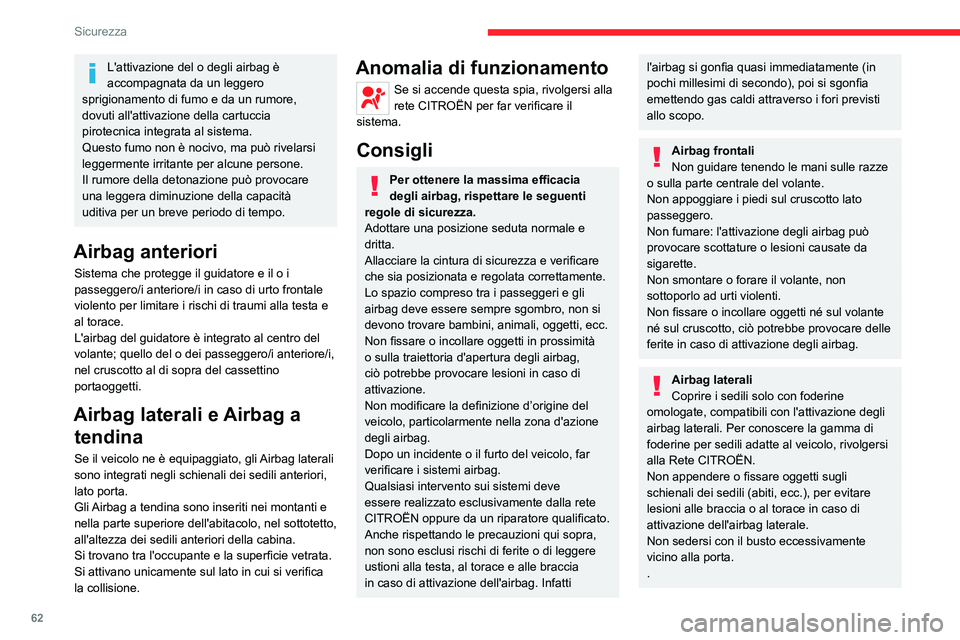

Airbag anteriori
Sistema che protegge il guidatore e il o i
passeggero/i anteriore/i in caso di urto frontale
violento per limitare i rischi di traumi alla testa e
al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del o dei passeggero/i anteriore/i,
nel cruscotto al di sopra del cassettino
portaoggetti.
Airbag laterali e Airbag a tendina
Se il veicolo ne è equipaggiato, gli Airbag laterali
sono integrati negli schienali dei sedili anteriori,
lato porta.
Gli Airbag a tendina sono inseriti nei montanti e
nella parte superiore dell'abitacolo, nel sottotetto,
all'altezza dei sedili anteriori della cabina.
Si trovano tra l'occupante e la superficie vetrata.
Si attivano unicamente sul lato in cui si verifica
la collisione.
Anomalia di funzionamento
Se si accende questa spia, rivolgersi alla
rete CITROËN per far verificare il
sistema.
Consigli
Per ottenere la massima efficacia
degli airbag, rispettare le seguenti
regole di sicurezza.
Adottare una posizione seduta normale e
dritta.
Allacciare la cintura di sicurezza e verificare
che sia posizionata e regolata correttamente.
Lo spazio compreso tra i passeggeri e gli
airbag deve essere sempre sgombro, non si
devono trovare bambini, animali, oggetti, ecc.
Non fissare o incollare oggetti in prossimità
o sulla traiettoria d'apertura degli airbag,
ciò potrebbe provocare lesioni in caso di
attivazione.
Non modificare la definizione d’origine del
veicolo, particolarmente nella zona d'azione
degli airbag.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi airbag.
Qualsiasi intervento sui sistemi deve
essere realizzato esclusivamente dalla rete
CITROËN oppure da un riparatore qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'airbag. Infatti
l'airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Airbag frontali
Non guidare tenendo le mani sulle razze
o sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli airbag può
provocare scottature o lesioni causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti né sul volante
né sul cruscotto, ciò potrebbe provocare delle
ferite in caso di attivazione degli airbag.
Airbag laterali
Coprire i sedili solo con foderine
omologate, compatibili con l'attivazione degli
airbag laterali. Per conoscere la gamma di
foderine per sedili adatte al veicolo, rivolgersi
alla Rete CITROËN.
Non appendere o fissare oggetti sugli
schienali dei sedili (abiti, ecc.), per evitare
lesioni alle braccia o al torace in caso di
attivazione dell'airbag laterale.
Non sedersi con il busto eccessivamente
vicino alla porta.
.
Page 65 of 196
63
Sicurezza
5Airbag a tendina
Non fissare o appendere alcun oggetto
dal sottotetto, per evitare lesioni alla testa in
caso di attivazione dell'airbag a tendina.
Non smontare le maniglie di sostegno situate
sul sottotetto, che fanno parte del fissaggio
degli Airbag laterali.
Seggiolini per bambini
La regolamentazione sul trasporto dei
bambini è specifica per ogni Paese.
Consultare la legislazione vigente nel proprio
Paese.
Per viaggiare con la massima sicurezza,
rispettare le seguenti raccomandazioni:
– In conformità con la regolamentazione
europea, tutti i bambini di età inferiore ai
12 anni o di statura inferiore a un metro e
cinquanta, devono viaggiare su seggiolini
per bambini omologati, adatti al loro peso , da
installare su sedili dotati di cinture di sicurezza o
di fissaggi ISOFIX.
– Statisticamente, i sedili più sicuri per il
trasporto dei bambini sono i sedili posteriori
del veicolo.
– I bambini di peso inferiore a 9 kg devono
essere trasportati esclusivamente su
seggiolini installati in senso contrario a
quello di marcia, sia nella parte anteriore che
posteriore del veicolo.
Si consiglia di trasportare i bambini sui
sedili posteriori del veicolo:
– "con il seggiolino installato in senso
contrario a quello di marcia " fino a 3 anni
di età;
– "con il seggiolino installato nel senso di
marcia " a partire da 3 anni di età.
Accertarsi che la cintura di sicurezza sia
posizionata e tesa correttamente.
Per i seggiolini con asta di supporto,
accertarsi che questa sia ben a contatto con
il pianale.
Consigli
Un'errata installazione del seggiolino per
bambini nel veicolo compromette la
sicurezza del bambino in caso di impatto.
Verificare che la cintura di sicurezza o il
dispositivo d'aggancio non siano sotto al
seggiolino, ciò rischierebbe di renderlo meno
stabile.
Non dimenticare di allacciare le cinture di
sicurezza o le cinghie dei seggiolini per
bambini limitando al massimo il gioco rispetto
al corpo del bambino, anche per percorsi di
breve durata.
Per l’installazione del seggiolino per bambini
con la cintura di sicurezza, verificare che
questa sia ben tesa sul seggiolino e che lo
trattenga saldamente al sedile del veicolo.
Se il sedile del passeggero è regolabile,
spostarlo in avanti, se necessario.
Rimuovere l'appoggiatesta, prima di
collocare un seggiolino per bambini con
schienale su un sedile passeggero.
Conservare o fissare l'appoggiatesta
correttamente per evitare che in caso di
frenata brusca possa colpire qualcuno
all'interno del veicolo. Dopo aver rimosso il
seggiolino riposizionare l'appoggiatesta del
sedile.
Utilizzo di un rialzo
La parte toracica della cintura di
sicurezza deve essere posizionata sulla
spalla del bambino senza toccare il collo.
Verificare che la parte addominale della
cintura di sicurezza passi sopra alle cosce del
bambino.
Utilizzare un rialzo con schienale, dotato di
una guida per cintura di sicurezza livello della
spalla
Protezioni aggiuntive
Per impedire l'apertura fortuita delle porte
e dei vetri posteriori, utilizzare il dispositivo
"Sicurezza bambini".
Non aprire i vetri posteriori per più di un terzo.
Per proteggere i bambini più piccoli dai raggi
del sole, fissare tendine parasole ai vetri
posteriori.
Per una maggiore sicurezza, non lasciare:
Page 66 of 196
64
Sicurezza
Ubicazione dei seggiolini per bambini fissati con la cintura di sicurezza
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini per bambini da fissare con una cintura di
sicurezza ed omologati nella categoria universale in funzione del peso del bambino e della posizione nel veicolo.
Sedile Peso del bambino ed età indicativa
Inferiore a 13 kg
(gruppi 0 ( a) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25 kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36 kg
(gruppo 3)
Da 6 a 10 anni circa
Sedile anteriore lato passeggero (b)U
Panchetta passeggeri anteriori con sedile centrale e
laterale (b)
Sedile centrale e laterali nella fila 2 e 3
(a) Gruppo 0: dalla nascita a 10 kg.
– un bambino solo e senza sorveglianza nel
veicolo,
– un bambino o un animale in un veicolo
esposto al sole, con i vetri chiusi,
– le chiavi a portata di mano dei bambini
all'interno del veicolo.

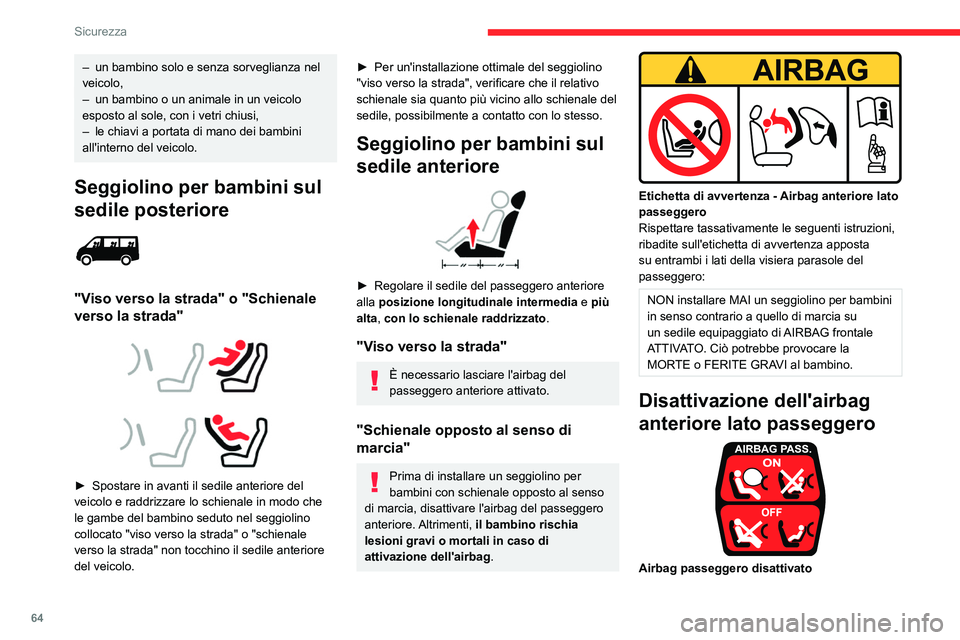

Seggiolino per bambini sul
sedile posteriore
"Viso verso la strada" o "Schienale
verso la strada"
► Spostare in avanti il sedile anteriore del
veicolo e raddrizzare lo schienale in modo che
le gambe del bambino seduto nel seggiolino
collocato "viso verso la strada" o "schienale
verso la strada" non tocchino il sedile anteriore
del veicolo.
► Per un'installazione ottimale del seggiolino
"viso verso la strada", verificare che il relativo
schienale sia quanto più vicino allo schienale del
sedile, possibilmente a contatto con lo stesso.
Seggiolino per bambini sul
sedile anteriore
► Regolare il sedile del passeggero anteriore
alla posizione longitudinale intermedia e più
alta, con lo schienale raddrizzato .
"Viso verso la strada"
È necessario lasciare l'airbag del
passeggero anteriore attivato.
"Schienale opposto al senso di
marcia"
Prima di installare un seggiolino per
bambini con schienale opposto al senso
di marcia, disattivare l'airbag del passeggero
anteriore. Altrimenti, il bambino rischia
lesioni gravi o mortali in caso di
attivazione dell'airbag .
Etichetta di avvertenza - Airbag anteriore lato
passeggero
Rispettare tassativamente le seguenti istruzioni,
ribadite sull'etichetta di avvertenza apposta
su entrambi i lati della visiera parasole del
passeggero:
NON installare MAI un seggiolino per bambini
in senso contrario a quello di marcia su
un sedile equipaggiato di AIRBAG frontale
ATTIVATO. Ciò potrebbe provocare la
MORTE o FERITE GRAVI al bambino.
Disattivazione dell'airbag
anteriore lato passeggero
Airbag passeggero disattivato
Page 67 of 196
65
Sicurezza

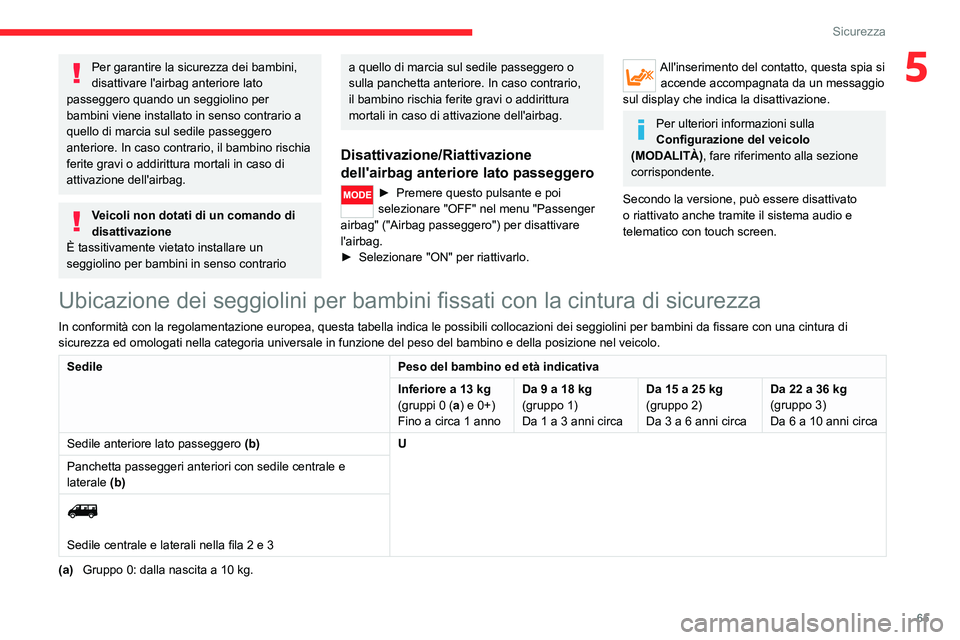

5Per garantire la sicurezza dei bambini,
disattivare l'airbag anteriore lato
passeggero quando un seggiolino per
bambini viene installato in senso contrario a
quello di marcia sul sedile passeggero
anteriore. In caso contrario, il bambino rischia
ferite gravi o addirittura mortali in caso di
attivazione dell'airbag.
Veicoli non dotati di un comando di
disattivazione
È tassitivamente vietato installare un
seggiolino per bambini in senso contrario
a quello di marcia sul sedile passeggero o
sulla panchetta anteriore. In caso contrario,
il bambino rischia ferite gravi o addirittura
mortali in caso di attivazione dell'airbag.
Disattivazione/Riattivazione
dell'airbag anteriore lato passeggero
► Premere questo pulsante e poi
selezionare "OFF" nel menu "Passenger
airbag" ("Airbag passeggero") per disattivare
l'airbag.
► Selezionare "ON" per riattivarlo.
All'inserimento del contatto, questa spia si
accende accompagnata da un messaggio
sul display che indica la disattivazione.
Per ulteriori informazioni sulla
Configurazione del veicolo
(MODALITÀ), fare riferimento alla sezione
corrispondente.
Secondo la versione, può essere disattivato
o riattivato anche tramite il sistema audio e
telematico con touch screen.
Ubicazione dei seggiolini per bambini fissati con la cintura di sicurezza
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini per bambini da fissare con una cintura di
sicurezza ed omologati nella categoria universale in funzione del peso del bambino e della posizione nel veicolo.
Sedile Peso del bambino ed età indicativa
Inferiore a 13 kg
(gruppi 0 ( a) e 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa Da 15 a 25 kg
(gruppo 2)
Da 3 a 6 anni circa Da 22 a 36 kg
(gruppo 3)
Da 6 a 10 anni circa
Sedile anteriore lato passeggero (b)U
Panchetta passeggeri anteriori con sedile centrale e
laterale (b)
Sedile centrale e laterali nella fila 2 e 3
(a) Gruppo 0: dalla nascita a 10 kg.
Page 68 of 196
66
Sicurezza

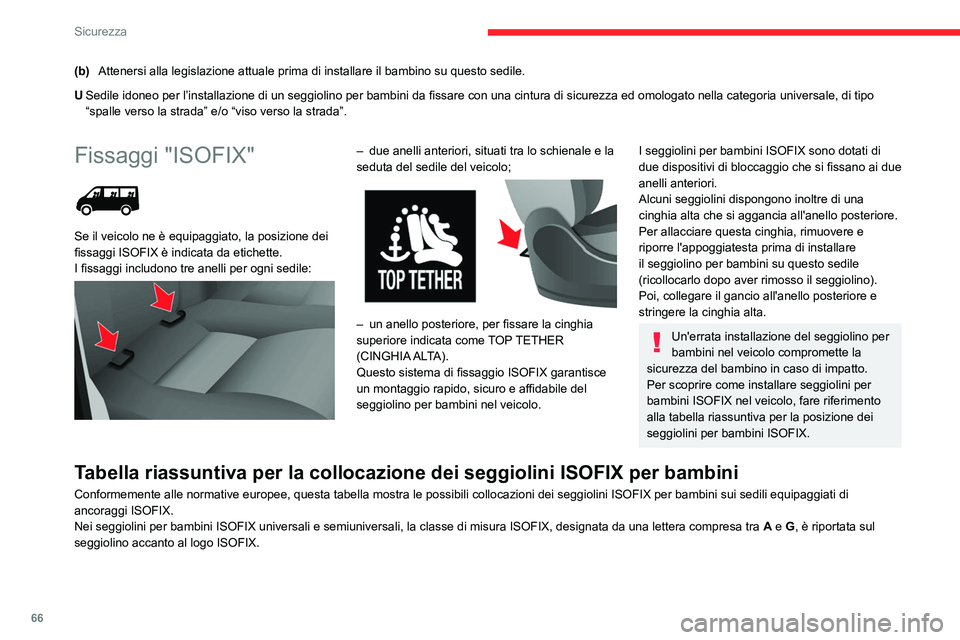

(b)Attenersi alla legislazione attuale prima di installare il bambino su questo sedile.
U Sedile idoneo per l’installazione di un seggiolino per bambini da fissare con una cintura di sicurezza ed omologato nella categoria universale, di tipo
“spalle verso la strada” e/o “viso verso la strada”.
Fissaggi "ISOFIX"
Se il veicolo ne è equipaggiato, la posizione dei
fissaggi ISOFIX è indicata da etichette.
I fissaggi includono tre anelli per ogni sedile:
– due anelli anteriori, situati tra lo schienale e la
seduta del sedile del veicolo;
– un anello posteriore, per fissare la cinghia
superiore indicata come TOP TETHER
(CINGHIA ALTA).
Questo sistema di fissaggio ISOFIX garantisce
un montaggio rapido, sicuro e affidabile del
seggiolino per bambini nel veicolo.
I seggiolini per bambini ISOFIX sono dotati di
due dispositivi di bloccaggio che si fissano ai due
anelli anteriori.
Alcuni seggiolini dispongono inoltre di una
cinghia alta che si aggancia all'anello posteriore.
Per allacciare questa cinghia, rimuovere e
riporre l'appoggiatesta prima di installare
il seggiolino per bambini su questo sedile
(ricollocarlo dopo aver rimosso il seggiolino).
Poi, collegare il gancio all'anello posteriore e
stringere la cinghia alta.
Un'errata installazione del seggiolino per
bambini nel veicolo compromette la
sicurezza del bambino in caso di impatto.
Per scoprire come installare seggiolini per
bambini ISOFIX nel veicolo, fare riferimento
alla tabella riassuntiva per la posizione dei
seggiolini per bambini ISOFIX.
Tabella riassuntiva per la collocazione dei seggiolini ISOFIX per bambini\
Conformemente alle normative europee, questa tabella mostra le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati di
ancoraggi ISOFIX.
Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX, designata da una lettera compresa tra A e G, è riportata sul
seggiolino accanto al logo ISOFIX.
Page 69 of 196
67
Sicurezza
5Inferiore a 10 kg
(gruppo 0)
Fino a circa 6 mesi Inferiore a 10 kg
(gruppo 0)
Inferiore a 13 kg (gruppo 0+)
Fino a circa 1 anno Da 9 a 18 kg
(gruppo 1)
Da 1 a 3 anni circa
Tipo di seggiolino
ISOFIX Culla portatile
“spalle verso la strada” “viso verso la strada”
Categoria di
dimensioni ISOFIX F
G CD EC DA B1
Sedili laterali della
fila 2 con sedili
individuali nella
fila 1
IUF IUF IUF
Sedili laterali della
fila 2 con panchetta
a 2 sedili nella fila 1
IUF XIUF X IUF
IUF Sedile adatto per l’installazione di un seggiolini per bambini ISOFIX universale. Seggiolini per bambini ISOFIX “viso verso la strada” equipaggiati di
cinghia alta collegata all’anello superiore dei sedili ISOFIX del veicolo.
X Sedile non adatto all’installazione di un seggiolino per bambini ISOFIX della categoria di dimensioni indicata.
Page 70 of 196
68
Sicurezza
Sicurezza bambini
Impedisce l'apertura della porta laterale
scorrevole dall'interno.
► Premere il comando situato sul bordo della
porta laterale.
