CITROEN JUMPER DISPATCH 2021 Kezelési útmutató (in Hungarian)
Manufacturer: CITROEN, Model Year: 2021, Model line: JUMPER DISPATCH, Model: CITROEN JUMPER DISPATCH 2021Pages: 324, PDF Size: 10.53 MB

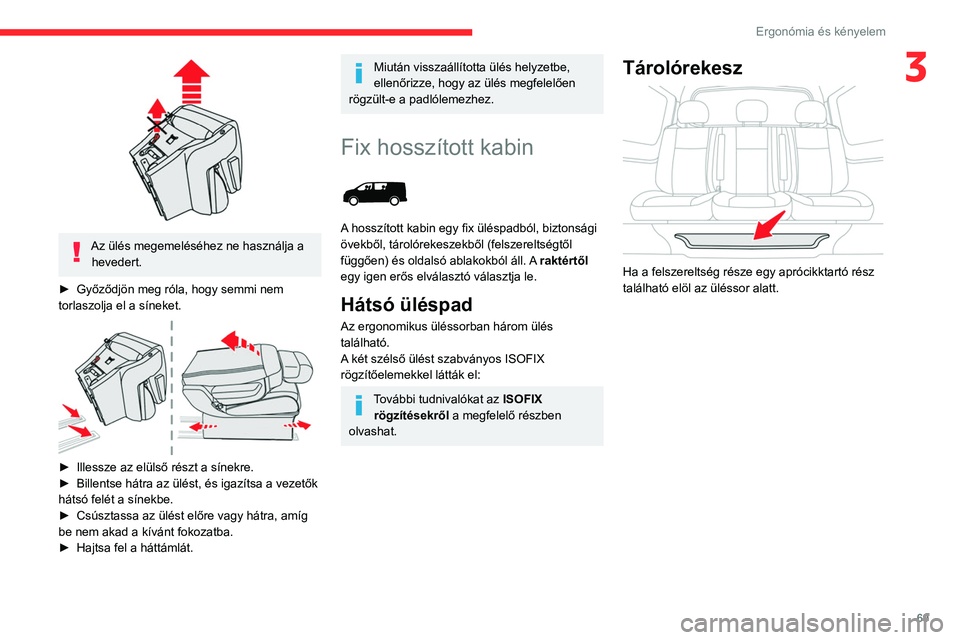

Page 71 of 324

69
Ergonómia és kényelem
3
Az ülés megemeléséhez ne használja a hevedert.
►
Győződjön meg róla, hogy semmi nem
torlaszolja el a síneket.
► Illessze az elülső részt a sínekre.
► Billentse hátra az ülést, és igazítsa a vezetők
hátsó felét a sínekbe.
►
Csúsztassa az ülést előre vagy hátra, amíg
be nem akad a kívánt fokozatba.
►
Hajtsa fel a háttámlát.
Miután visszaállította ülés helyzetbe,
ellenőrizze, hogy az ülés megfelelően
rögzült-e a padlólemezhez.
Fix hosszított kabin
A hosszított kabin egy fix üléspadból, biztonsági
övekből, tárolórekeszekből (felszereltségtől
függően) és oldalsó ablakokból áll. A raktértől
egy igen erős elválasztó választja le.
Hátsó üléspad
Az ergonomikus üléssorban három ülés
található.
A két szélső ülést szabványos ISOFIX
rögzítőelemekkel látták el:
További tudnivalókat az ISOFIX
rögzítésekről a megfelelő részben
olvashat.
Tárolórekesz
Ha a felszereltség része egy aprócikktartó rész
található elöl az üléssor alatt.
Page 72 of 324

70
Ergonómia és kényelem
► Egy kézzel húzza meg valamelyik szíjat A
felfelé és hajtsa fel az üléspadot.
► A B fogantyúval vezesse meg az üléspad
mozgását amíg be nem kattan a lehajtott
pozícióba.
Üléspad helyzete
► Az üléspad visszahajtásához húzza meg a C
hevedert az üléspad rögzítésének kioldásához,
majd engedje el.
► Ezután kizárólag a B karnál fogva kísérje
végig a háttámla útját egészen le, megdöntve a
szerelvényt, amíg az üléspad helyzetben be nem
reteszelődik.
Ülés alatti tárolóhelyek
A középső és a bal szélső ülések alatt
találhatóak, amennyiben a gépjármű fel van
velük szerelve.
Ha az utastérből szeretne hozzájuk férni, hajtsa
előre a fölöttük lévő ülést.
Forgalmazó országtól függően előfordulhat,
hogy a tárolóhelyek kiakaszthatóak és hátrafelé
elhúzhatóak, így nagyobb méretű tárgyakat is
lehet tárolni az üléspad alatt.
Ne akasszon semmit a kabin
rögzítőszerkezetére.
Ne lépje túl a forgalmi engedélyben jelzett
utasszámot.
A rakodótér hátsó részét kizárólag
áruszállítás céljára használja.
Javasoljuk, hogy a rakományt vagy a nehéz
tárgyakat mindig a rakodótér első részében
(a kabinhoz a lehető legközelebb) helyezze
el, majd a hevederek és a padlólemezen
található rögzítőgyűrűk segítségével rögzítse
szilárdan.
A hátsó biztonsági övek rögzítői nem a
rakomány rögzítésére lettek kialakítva.
Behajtható hosszított
kabin
A hosszított kabin üléspadja behajtható,
biztonsági övekkel és oldalablakokkal van
ellátva. A raktértől az üléspad és egy igen erős
rács választja le.
Behajtott helyzet

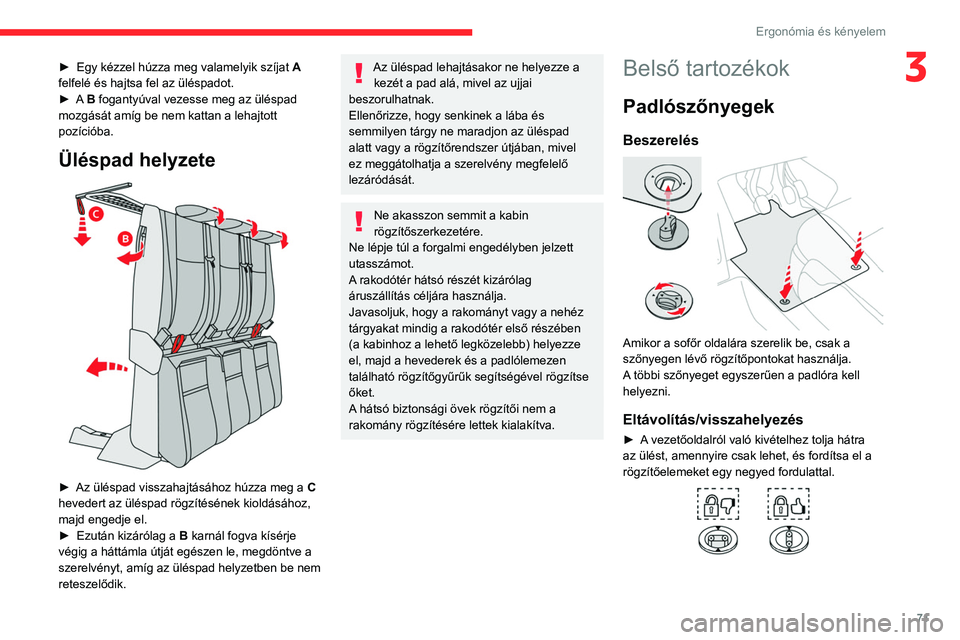

Page 73 of 324

71
Ergonómia és kényelem
3► Egy kézzel húzza meg valamelyik szíjat A
felfelé és hajtsa fel az üléspadot.
►
A B
fogantyúval vezesse meg az üléspad
mozgását amíg be nem kattan a lehajtott
pozícióba.
Üléspad helyzete
► Az üléspad visszahajtásához húzza meg a C
hevedert az üléspad rögzítésének kioldásához,
majd engedje el.
►
Ezután kizárólag a B
karnál fogva kísérje
végig a háttámla útját egészen le, megdöntve a
szerelvényt, amíg az üléspad helyzetben be nem
reteszelődik.
Az üléspad lehajtásakor ne helyezze a kezét a pad alá, mivel az ujjai
beszorulhatnak.
Ellenőrizze, hogy senkinek a lába és
semmilyen tárgy ne maradjon az üléspad
alatt vagy a rögzítőrendszer útjában, mivel
ez meggátolhatja a szerelvény megfelelő
lezáródását.
Ne akasszon semmit a kabin
rögzítőszerkezetére.
Ne lépje túl a forgalmi engedélyben jelzett
utasszámot.
A rakodótér hátsó részét kizárólag
áruszállítás céljára használja.
Javasoljuk, hogy a rakományt vagy a nehéz
tárgyakat mindig a rakodótér első részében
(a kabinhoz a lehető legközelebb) helyezze
el, majd a hevederek és a padlólemezen
található rögzítőgyűrűk segítségével rögzítse
őket.
A hátsó biztonsági övek rögzítői nem a
rakomány rögzítésére lettek kialakítva.
Belső tartozékok
Padlószőnyegek
Beszerelés
Amikor a sofőr oldalára szerelik be, csak a
szőnyegen lévő rögzítőpontokat használja.
A többi szőnyeget egyszerűen a padlóra kell
helyezni.
Eltávolítás/visszahelyezés
► A vezetőoldalról való kivételhez tolja hátra
az ülést, amennyire csak lehet, és fordítsa el a
rögzítőelemeket egy negyed fordulattal.
Page 74 of 324

72
Ergonómia és kényelem
Felső kesztyűtartó
A műszerfalon, a kormány mögött található.
A fedél nyitásához nyomja meg a vezérlőt
(változattól függően), majd kézzel nyissa ki
teljesen.
A rekesz becsukásához hajtsa le a fedelet, majd
enyhén nyomja meg a középső részét.
Minden kiboruló folyadék rövidzárlatot és
esetlegesen tüzet okozhat.
„Repülőgépes” asztalok
Az elülső ülések hátoldalára van rögzítve.
y $ Y L V V ] D K H O \ H ] \
p V K H ] K H O \ H ] ] H \
H O D
V ] Q \ H J H W K \
H O \ H ] ] H Y L V V ] D \
D U | J ] t W H O H \
P H N H W
P D M G I R U G t W V D \
H O N H W H J \ \
Q H J \ H G I R U G X \
O D W W D O
y
( O O H Q U L ] ] H D\
V ] Q \ H J P H J \
I H O H O U | J ] t W p\
V p W
$ S H G i O R N E H V ] \
R U X O i V i Q D N H O N \
H U

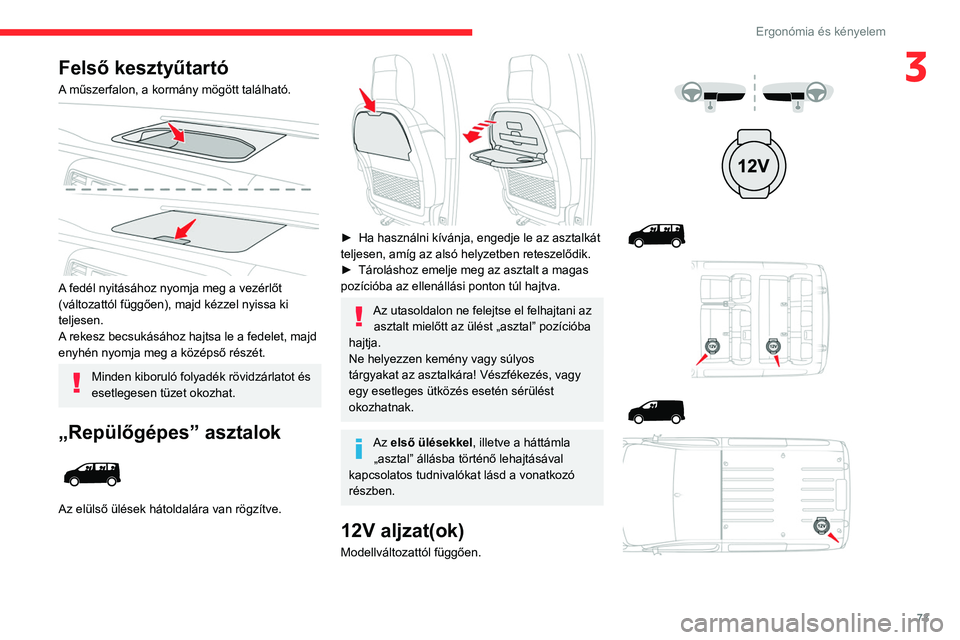

Page 75 of 324

73
Ergonómia és kényelem
3Felső kesztyűtartó
A műszerfalon, a kormány mögött található.
A fedél nyitásához nyomja meg a vezérlőt
(változattól függően), majd kézzel nyissa ki
teljesen.
A rekesz becsukásához hajtsa le a fedelet, majd
enyhén nyomja meg a középső részét.
Minden kiboruló folyadék rövidzárlatot és
esetlegesen tüzet okozhat.
„Repülőgépes” asztalok
Az elülső ülések hátoldalára van rögzítve.
► Ha használni kívánja, engedje le az asztalkát
teljesen, amíg az alsó helyzetben reteszelődik.
►
Tároláshoz emelje meg az asztalt a magas
pozícióba az ellenállási ponton túl hajtva.
Az utasoldalon ne felejtse el felhajtani az asztalt mielőtt az ülést „asztal” pozícióba
hajtja.
Ne helyezzen kemény vagy súlyos
tárgyakat az asztalkára! Vészfékezés, vagy
egy esetleges ütközés esetén sérülést
okozhatnak.
Az első ülésekkel, illetve a háttámla „asztal” állásba történő lehajtásával
kapcsolatos tudnivalókat lásd a vonatkozó
részben.
12V aljzat(ok)
Modellváltozattól függően.
Page 76 of 324

74
Ergonómia és kényelem
megszűnik, és a zöld visszajelző lámpa
kialszik.
Csomagtértakaró
► Az eltávolításhoz emelje meg.
► Visszahelyezéskor illessze a vezetőket a
megfelelő bemélyedésbe.
Erős lassítás esetén a kalaptartóra
helyezett tárgyak előrerepülhetnek.
A raktér kialakítása
Rögzítőgyűrűk
y 9 W D U W R ] p N \
F V D W O D N R ] W D W i \
V i K R ] P D [ L P i O\
L V
W H O M H V t W P p Q \ \
: D W W \f H P H O M H \
I H O L V P p W D
I H G H O H W p V \
F V D W O D N R ] W D V V R Q \
P H J I H O H O D G \
D S W H U W
. p U M

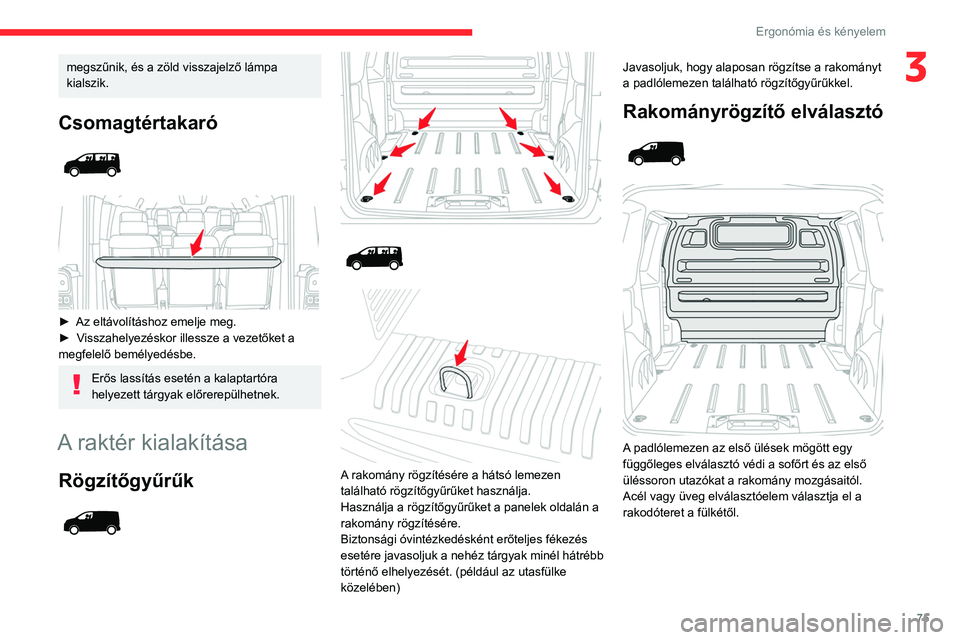

Page 77 of 324

75
Ergonómia és kényelem
3megszűnik, és a zöld visszajelző lámpa
kialszik.
Csomagtértakaró
► Az eltávolításhoz emelje meg.
► V isszahelyezéskor illessze a vezetőket a
megfelelő bemélyedésbe.
Erős lassítás esetén a kalaptartóra
helyezett tárgyak előrerepülhetnek.
A raktér kialakítása
Rögzítőgyűrűk
A rakomány rögzítésére a hátsó lemezen
található rögzítőgyűrűket használja.
Használja a rögzítőgyűrűket a panelek oldalán a
rakomány rögzítésére.
Biztonsági óvintézkedésként erőteljes fékezés
esetére javasoljuk a nehéz tárgyak minél hátrébb
történő elhelyezését. (például az utasfülke
közelében) Javasoljuk, hogy alaposan rögzítse a rakományt
a padlólemezen található rögzítőgyűrűkkel.
Rakományrögzítő elválasztó
A padlólemezen az első ülések mögött egy
függőleges elválasztó védi a sofőrt és az első
üléssoron utazókat a rakomány mozgásaitól.
Acél vagy üveg elválasztóelem választja el a
rakodóteret a fülkétől.
Page 78 of 324

76
Ergonómia és kényelem
A háló rögzítése lent (az 1. üléssor mögött)
Ha gépjárműve osztatlan üléspadokkal vagy
rögzített ülésekkel és üléspadokkal rendelkezik:
► A 2. üléssor mindkét oldalán illessze a
kampókat a padlón található reteszelőelemekbe
(lásd a fenti ábrát).
Ha gépjárműve sínen csúsztatható ülésekkel és
üléspadokkal vagy önálló ülésekkel rendelkezik:

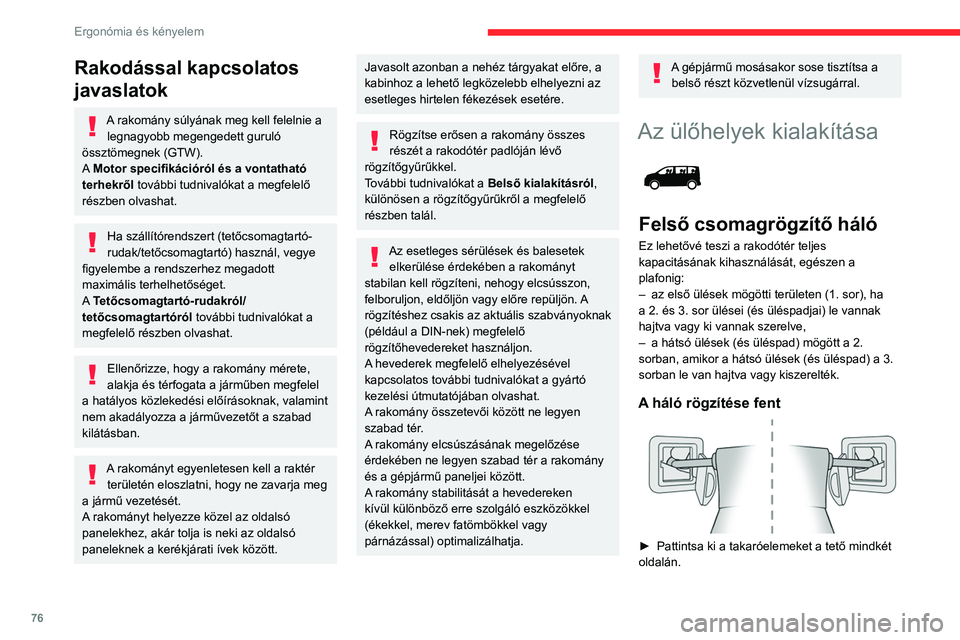

Rakodással kapcsolatos
javaslatok
A rakomány súlyának meg kell felelnie a legnagyobb megengedett guruló
össztömegnek (GTW).
A Motor specifikációról és a vontatható
terhekről további tudnivalókat a megfelelő
részben olvashat.
Ha szállítórendszert (tetőcsomagtartó-
rudak/tetőcsomagtartó) használ, vegye
figyelembe a rendszerhez megadott
maximális terhelhetőséget.
A Tetőcsomagtartó-rudakról/
tetőcsomagtartóról további tudnivalókat a
megfelelő részben olvashat.
Ellenőrizze, hogy a rakomány mérete,
alakja és térfogata a járműben megfelel
a hatályos közlekedési előírásoknak, valamint
nem akadályozza a járművezetőt a szabad
kilátásban.
A rakományt egyenletesen kell a raktér területén eloszlatni, hogy ne zavarja meg
a jármű vezetését.
A rakományt helyezze közel az oldalsó
panelekhez, akár tolja is neki az oldalsó
paneleknek a kerékjárati ívek között.
Javasolt azonban a nehéz tárgyakat előre, a
kabinhoz a lehető legközelebb elhelyezni az
esetleges hirtelen fékezések esetére.
Rögzítse erősen a rakomány összes
részét a rakodótér padlóján lévő
rögzítőgyűrűkkel.
További tudnivalókat a Belső kialakításról,
különösen a rögzítőgyűrűkről a megfelelő
részben talál.
Az esetleges sérülések és balesetek elkerülése érdekében a rakományt
stabilan kell rögzíteni, nehogy elcsússzon,
felboruljon, eldőljön vagy előre repüljön. A
rögzítéshez csakis az aktuális szabványoknak
(például a DIN-nek) megfelelő
rögzítőhevedereket használjon.
A hevederek megfelelő elhelyezésével
kapcsolatos további tudnivalókat a gyártó
kezelési útmutatójában olvashat.
A rakomány összetevői között ne legyen
szabad tér.
A rakomány elcsúszásának megelőzése
érdekében ne legyen szabad tér a rakomány
és a gépjármű paneljei között.
A rakomány stabilitását a hevedereken
kívül különböző erre szolgáló eszközökkel
(ékekkel, merev fatömbökkel vagy
párnázással) optimalizálhatja.
A gépjármű mosásakor sose tisztítsa a belső részt közvetlenül vízsugárral.
Az ülőhelyek kialakítása
Felső csomagrögzítő háló
Ez lehetővé teszi a rakodótér teljes
kapacitásának kihasználását, egészen a
plafonig:
–
az első ülések mögötti területen (1. sor), ha
a 2. és 3. sor ülései (és üléspadjai) le vannak
hajtva vagy ki vannak szerelve,
–
a hátsó ülések (és üléspad) mögött a 2.
sorban, amikor a hátsó ülések (és üléspad) a 3.
sorban le van hajtva vagy kiszerelték.
A háló rögzítése fent
► Pattintsa ki a takaróelemeket a tető mindkét
oldalán.

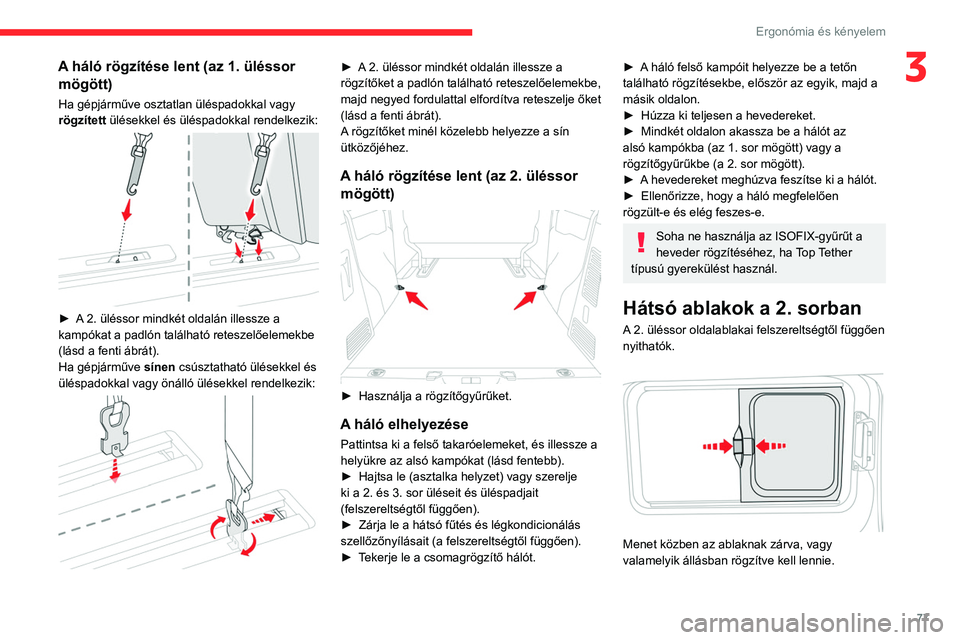

Page 79 of 324

77
Ergonómia és kényelem
3A háló rögzítése lent (az 1. üléssor mögött)
Ha gépjárműve osztatlan üléspadokkal vagy
rögzített ülésekkel és üléspadokkal rendelkezik:
► A 2. üléssor mindkét oldalán illessze a
kampókat a padlón található reteszelőelemekbe
(lásd a fenti ábrát).
Ha gépjárműve sínen csúsztatható ülésekkel és
üléspadokkal vagy önálló ülésekkel rendelkezik:
► A 2. üléssor mindkét oldalán illessze a
rögzítőket a padlón található reteszelőelemekbe,
majd negyed fordulattal elfordítva reteszelje őket
(lásd a fenti ábrát).
A rögzítőket minél közelebb helyezze a sín
ütközőjéhez.
A háló rögzítése lent (az 2. üléssor mögött)
► Használja a rögzítőgyűrűket.
A háló elhelyezése
Pattintsa ki a felső takaróelemeket, és illessze a
helyükre az alsó kampókat (lásd fentebb).
►
Hajtsa le (asztalka helyzet) vagy szerelje
ki a 2. és 3. sor üléseit és üléspadjait
(felszereltségtől függően).
►
Zárja le a hátsó fűtés és légkondicionálás
szellőzőnyílásait (a felszereltségtől függően).
►
T
ekerje le a csomagrögzítő hálót.
► A háló felső kampóit helyezze be a tetőn
található rögzítésekbe, először az egyik, majd a
másik oldalon.
►
Húzza ki teljesen a hevedereket.
►
Mindkét oldalon akassza be a hálót az
alsó kampókba (az 1. sor mögött) vagy a
rögzítőgyűrűkbe (a 2. sor mögött).
►
A
hevedereket meghúzva feszítse ki a hálót.
►
Ellenőrizze, hogy a háló megfelelően
rögzült-e és elég feszes-e.
Soha ne használja az ISOFIX-gyűrűt a
heveder rögzítéséhez, ha Top Tether
típusú gyerekülést használ.
Hátsó ablakok a 2. sorban
A 2. üléssor oldalablakai felszereltségtől függően
nyithatók.
Menet közben az ablaknak zárva, vagy
valamelyik állásban rögzítve kell lennie.
Page 80 of 324

78
Ergonómia és kényelem
A tárolóhelyre legfeljebb 3 kg súlyt helyezhet; ne lépje túl ezt az értéket.
Az ülés mozgatása előre vagy hátrafelé
► Az ellenállási pont átlépése nélkül emelje
meg a kart, és csúsztassa az egységet előre
vagy hátra.
► Amikor elérte a kívánt helyzetet engedje el
a kart.
► Ellenőrizze, hogy az asztal rögzítése
megfelelő-e a sínen. Ha nem, finoman
csúsztassa az elemet tovább a következő
szakaszig.
Az asztal felhajtott és lenyitott helyzetben is mozgatható. A biztonság érdekében
célszerű az asztalt felhajtott állapotban
mozgatni.
► Nyomja össze a két kapcsolót, és mozgassa
az ablakot oldalirányban.
A Hátsó ablakok gyerekzárja
témakörről bővebben lásd a vonatkozó
szakaszt.
Oldalsó sötétítők
A 2. sor ablakaiba szerelt sötétítők védik az
utasteret a nap sugaraitól.
► Húzza meg az A füleket, majd illessze a
sötétítőt a kampóba B.
Mindig lassan húzza vagy tolja a sötétítőt
a fülnél fogva.
Panoráma napfénytető
Két kézi és egy független sötétítővel, amelyek
növelik a hő. és zajkomfortot.
Sötétítők
Nyitás/Zárás
► Fogja meg valamelyik sötétítő fogantyúját, és
tolja hátra vagy húzza előre a kívánt helyzetig.
Lehajtható, elcsúsztatható
asztal
Shine, Business Lounge
Az asztal központi tárolóhelyét egy fedél
takarja. Amikor használja, asztallá alakítható
két felülettel, amelyekre különböző tárgyakat
helyezhet. A központi részben kettő pohár-/
italtartó található, de használható kis méretű
tárgyak tárolására is (például hitelkártya, toll
stb.).
Az egész egység egy sínre van szerelve, így a 2.
és a 3. üléssorba egyaránt beszerelhető.
Tárolóhely
► A szőnyeg felhajtásával férhet hozzá a 11
literes tárolóhelyhez.
