CITROEN JUMPER MULTISPACE 2012 Omistajan Käsikirjat (in Finnish)

39


Vaihteistot

VALMIINA AJOO
N
2


Liikkeellelähtö

Liikkeelle lähteminen moottorin käydessä,
kun vaihteenvalitsin on asennossa P
:
Paina voimakasta kiihdytystä
varten kaasupoljin pohjaan
saakka, vasteen yli, koskematta
vaihteenvalitsimeen (kick down). Vaihteisto
kytkeytyy pienemmälle vaihteelle
automaattisesti tai pysyy valitulla vaihteella
enimmäiskäyntinopeuteen asti.
Laskuissa vaihteisto vaihtaa vaihteen
automaattisesti pienemmälle
moottorijarrutuksen tehostamiseksi
ja nopean uudelleenkiihdyttämisen
mahdollistamiseksi.
Jos nostat jalan äkillisesti kaasupolkimelta,
vaihde ei vaihdu suuremmalle
turvallisuussyistä.
Kun auto pysäytetään ja vaihteenvalitsin on
D
-asennossa (drive), tärinän vaimennuslaite
kytkeytyy päälle jarrupoljinta painamalla.
- Vapauta jarrupoljin hitaasti.
Auto lähtee välittömästi
liikkeelle.


- Paina ehdottomasti jarrupoljinta,
kun siirrät vaihteenvalitsimen
pois asennosta P
.

- Valitse vaihdeasento R
tai D
.

- Vapauta jarrupoljin hitaasti.
Auto lähtee välittömästi
liikkeelle.
Liikkeelle voidaan lähteä myös
vaihdeasennosta N
:


-
Vapauta käsijarru,
mutta paina
jarrupoljinta koko ajan.

- Valitse vaihdeasento R
, D
tai M
.



- Valitse asento D
. Vaihteisto valitsee automaattisesti
sopivimman ajonopeuden seuraavien
tekijöiden perusteella:


- ajotapa

- tien profiili

- kuorman paino.
Vaihteisto toimii itsesopeutuvassa
toimintatilassa, eikä kuljettajan tarvitse
puuttua vaihteiden vaihtoon.

Peruutusvaihde



- Valitse R
-asento, kun auto
on pysähdyksissä ja moottori
joutokäynnillä.



Auton pysäköiminen, moottorin
käynnistäminen


- Valitse P
-asento, kun
pysäköit auton
tai
käynnistät moottorin
,
käsijarru kiristettynä tai
vapautettuna.

Jos akkuun tulee toimintahäiriö vaihteenvalitsimen
ollessa P
-asennossa, vaihteenvalitsinta ei voida
siirtää toiseen vaihdeasentoon.


- Voit valita myös N
-asennon,
kun pysäköit auton
tai
käynnistät moottorin
,
käsijarru kiristettynä.

Jos N
-asento kytketään vahingossa auton
liikkuessa eteenpäin, anna moottorin
käyntinopeuden laskea joutokäynnille, ennen kuin siirrät
vaihteenvalitsimen D
-asentoon ja painat kaasupoljinta.

40


Vaihteistot



Manuaalinen toimintatila

Ajovaihteiden vaihto käsin.


- Valitse vaihdeasento M
.

- Työnnä vaihteenvalitsinvipua + -merkkiin
päin, kun haluat vaihtaa suuremmalle
vaihteelle (1-6).

- Vedä vaihteenvalitsinvipua - -merkkiin
päin, kun haluat vaihtaa pienemmälle
vaihteelle.
Manuaalitilassa vaihteensiirto voidaan
suorittaa vain silloin, kun ajo- ja
käyntinopeus sen sallivat. Jos ne eivät ole
sopivat vaihteensiirtoa ajatellen, vaihteisto
toimii väliaikaisesti automaattisessa
toimintatilassa.
Kun auto on pysähdyksissä tai liikkuu
erittäin alhaisella ajonopeudella, vaihteisto
valitsee automaattisesti 1-vaihteen.
D
-asennosta (automaattinen
toimintatila) voidaan siirtyä M
-asentoon
(manuaalinen toimintatila) koska tahansa.

Käyttö

Älä koskaan siirrä vaihteenvalitsinta N
-
asentoon, kun auto liikkuu.
Älä koskaan siirrä vaihteenvalitsinta P
- tai
R
-asentoon, jos auto ei ole pysähdyksissä.
Älä vaihda vaihteenvalitsimen asentoa
parantaaksesi jarrutustehoa liukkaalla
tienpinnalla.
Vaihteisto voi vioittua,


- jos kaasu- ja jarrupoljinta painetaan
samaan aikaan,

- jos vaihteenvalitsin siirretään väkisin
P- asennosta johonkin muuhun asentoon
silloin, kun akussa on toimintahäiriö ja
akkuvirtaa ei saada.
Jos auto käy joutokäyntiä vaihteiston
ollessa R
-, D
- tai M
-asennossa, ja käsi- ja
jalkajarru vapautetaan, auto liikkuu vaikka
kaasupoljinta ei painettaisi.
Tästä syystä lapsia ei saa milloinkaan
jättää yksin autoon, jos moottori on
käynnissä
.

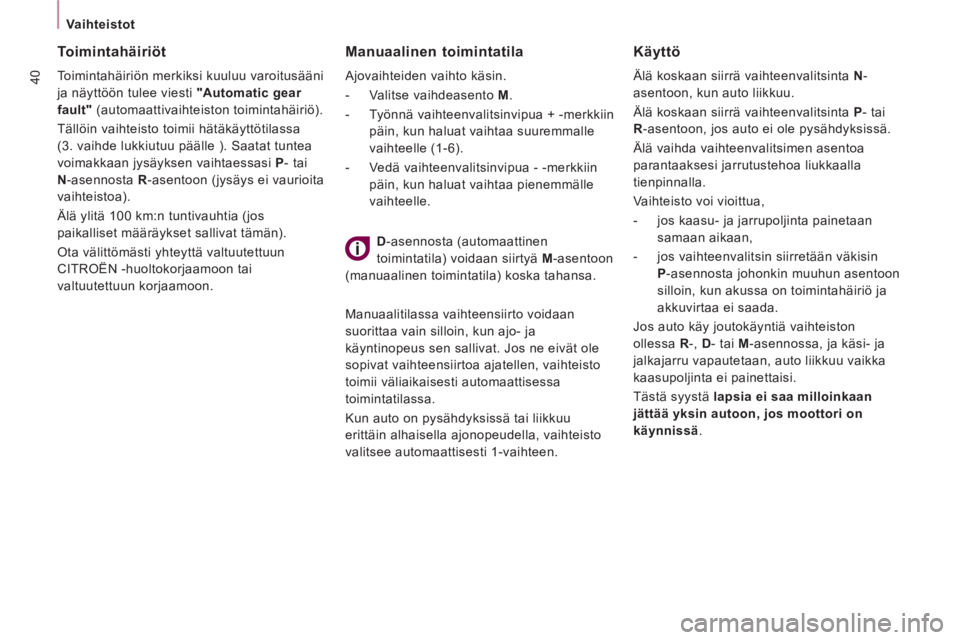

Toimintahäiriöt

Toimintahäiriön merkiksi kuuluu varoitusääni
ja näyttöön tulee viesti "Automatic gear
fault"
(automaattivaihteiston toimintahäiriö).
Tällöin vaihteisto toimii hätäkäyttötilassa
(3. vaihde lukkiutuu päälle ). Saatat tuntea
voimakkaan jysäyksen vaihtaessasi P
- tai
N
-asennosta R
-asentoon (jysäys ei vaurioita
vaihteistoa).
Älä ylitä 100 km:n tuntivauhtia (jos
paikalliset määräykset sallivat tämän).
Ota välittömästi yhteyttä valtuutettuun
CITROËN -huoltokorjaamoon tai
valtuutettuun korjaamoon.

41
VALMIINA AJOO
N
2

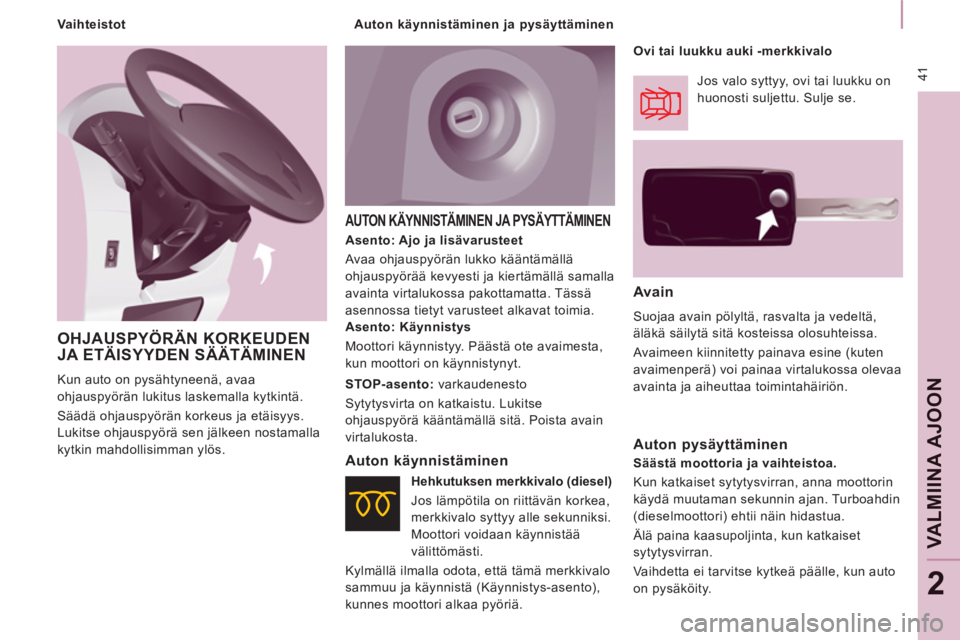

AUTON KÄYNNISTÄMINEN JA PYSÄYTTÄMINEN

Avain

Suojaa avain pölyltä, rasvalta ja vedeltä,
äläkä säilytä sitä kosteissa olosuhteissa.
Avaimeen kiinnitetty painava esine (kuten
avaimenperä) voi painaa virtalukossa olevaa
avainta ja aiheuttaa toimintahäiriön.
Asento: Käynnistys
Moottori käynnistyy. Päästä ote avaimesta,
kun moottori on käynnistynyt.

STOP-asento:
varkaudenesto
Sytytysvirta on katkaistu. Lukitse
ohjauspyörä kääntämällä sitä. Poista avain
virtalukosta.

Auton käynnistäminen

Jos valo syttyy, ovi tai luukku on
huonosti suljettu. Sulje se.

Hehkutuksen merkkivalo (diesel)
Jos lämpötila on riittävän korkea,
merkkivalo syttyy alle sekunniksi.
Moottori voidaan käynnistää
välittömästi.
Kylmällä ilmalla odota, että tämä merkkivalo
sammuu ja käynnistä (Käynnistys-asento),
kunnes moottori alkaa pyöriä.



Auton pysäyttäminen


Säästä moottoria ja vaihteistoa.
Kun katkaiset sytytysvirran, anna moottorin
käydä muutaman sekunnin ajan. Turboahdin
(dieselmoottori) ehtii näin hidastua.
Älä paina kaasupoljinta, kun katkaiset
sytytysvirran.
Vaihdetta ei tarvitse kytkeä päälle, kun auto
on pysäköity.

Asento: Ajo ja lisävarusteet
Avaa ohjauspyörän lukko kääntämällä
ohjauspyörää kevyesti ja kiertämällä samalla
avainta virtalukossa pakottamatta. Tässä
asennossa tietyt varusteet alkavat toimia.
Ovi tai luukku auki -merkkivalo

OHJAUSPYÖRÄN KORKEUDEN
JA ETÄISYYDEN SÄÄTÄMINEN
Kun auto on pysähtyneenä, avaa
ohjauspyörän lukitus laskemalla kytkintä.
Säädä ohjauspyörän korkeus ja etäisyys.
Lukitse ohjauspyörä sen jälkeen nostamalla
kytkin mahdollisimman ylös.

Auton käynnistäminen ja pysäyttäminen



Vaihteistot

42


Ohjauspyörän kytkimet

Lähi-/kaukovalojenvaihtokytkentä
Vaihda vetämällä vipu vasteen yli itseäsi
kohti. Ajovalojen automaattinen
kytkentä,
jos autossa on valoisuusanturi. Valot sammutettu
Lähivalot (vihreä)
Kaukovalot (sininen)
VALOKYTKIN
OHJAUSPYÖRÄN KYTKIMET

Seisontavalot

Valojen unohtaminen päälle
Kun sytytysvirta on katkaistu ja kuljettajan tai
matkustajan ovi avataan, varoitussummeri
soi, jos valot unohtuvat palamaan.



SUUNTAVALOT (vilkkuvalot)


Vasemmalle
: alaspäin
vastuskohdan yli.

Oikealle
: ylöspäin
vastuskohdan yli.
Etu- ja takavalot

Valinta tehdään kiertämällä rengasta A
.
Varmistus mittariston merkkivaloilla
on käsitelty osassa "Hallintalaitteet"
otsikossa 2.

43


Ohjauspyörän kytkimet

ERGONOMIA
ja MUKAVUU
S
3

Etu- (vihreä) ja
takasumuvalot (keltainen)
palavat (rengasta on
käännetty kaksi pykälää
eteenpäin).

Takasumuvalo ja etusumuvalot
ammutetaan kääntämällä rengasta
kaksi pykälää taaksepäin.

Kirkkaalla ja sateisella säällä
sumuvalot häikäisevät niin päivällä kuin
yöllä ja niiden käyttö on kielletty.
Muista sammuttaa ne heti, kun niitä ei enää
tarvita.
Kun valot sytytetään automaattisesti,
takasumuvalot sammuvat, mutta
etusumuvalot jäävät palamaan. Huomiovalot

Kohdemaasta riippuen autossa saattaa
olla huomiovalot. Lähivalot syttyvät
käynnistettäessä.
Kuljettajaympäristön (mittaristo, näyttö,
ilmastointipaneeli jne.) valo ei syty,
paitsi siirryttäessä valojen automaattiseen
sytytystoimintoon tai sytytettäessä valot
käsin.

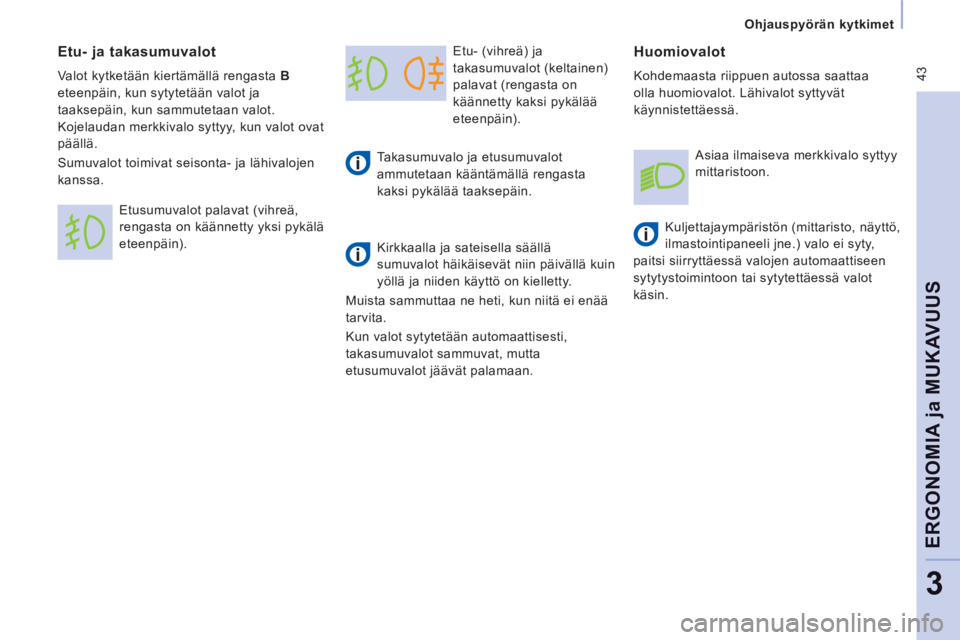

Etu- ja takasumuvalot
Valot kytketään kiertämällä rengasta B
eteenpäin, kun sytytetään valot ja
taaksepäin, kun sammutetaan valot.
Kojelaudan merkkivalo syttyy, kun valot ovat
päällä.
Sumuvalot toimivat seisonta- ja lähivalojen
kanssa.
Etusumuvalot palavat (vihreä,
rengasta on käännetty yksi pykälä
eteenpäin). Asiaa ilmaiseva merkkivalo syttyy
mittaristoon.

44


Ohjauspyörän kytkimet

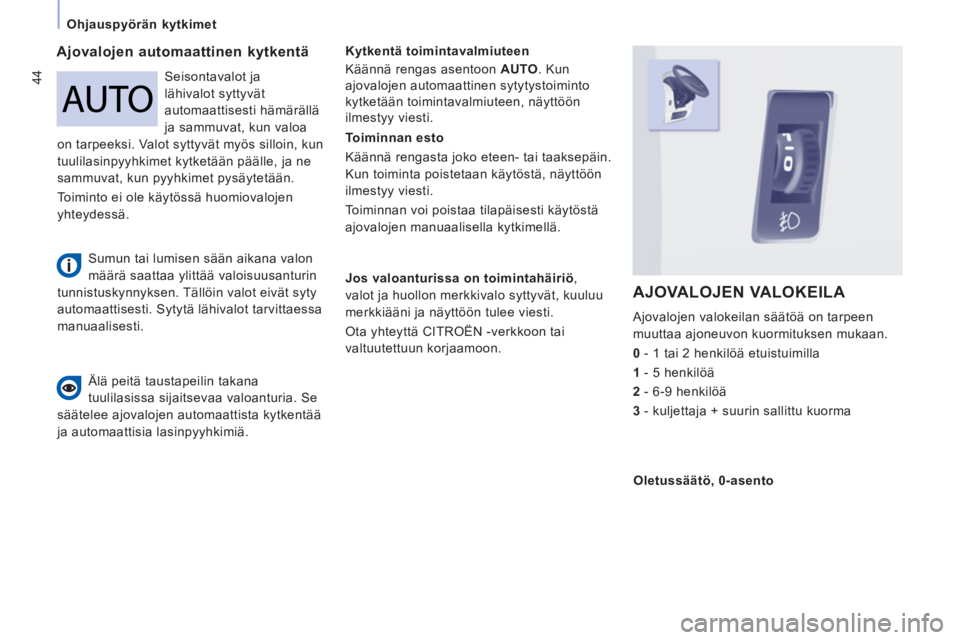

Ajovalojen automaattinen kytkentä

Kytkentä toimintavalmiuteen
Käännä rengas asentoon AUTO
. Kun
ajovalojen automaattinen sytytystoiminto
kytketään toimintavalmiuteen, näyttöön
ilmestyy viesti.

Jos valoanturissa on toimintahäiriö
,
valot ja huollon merkkivalo syttyvät, kuuluu
merkkiääni ja näyttöön tulee viesti.
Ota yhteyttä CITROËN -verkkoon tai
valtuutettuun korjaamoon.

AJOVALOJEN VALOKEILA

Ajovalojen valokeilan säätöä on tarpeen
muuttaa ajoneuvon kuormituksen mukaan.

0
- 1 tai 2 henkilöä etuistuimilla

1
- 5 henkilöä

2
- 6-9 henkilöä

3
- kuljettaja + suurin sallittu kuorma Älä peitä taustapeilin takana
tuulilasissa sijaitsevaa valoanturia. Se
säätelee ajovalojen automaattista kytkentää
ja automaattisia lasinpyyhkimiä. Seisontavalot ja
lähivalot syttyvät
automaattisesti hämärällä
ja sammuvat, kun valoa
on tarpeeksi. Valot syttyvät myös silloin, kun
tuulilasinpyyhkimet kytketään päälle, ja ne
sammuvat, kun pyyhkimet pysäytetään.
Toiminto ei ole käytössä huomiovalojen
yhteydessä.
Toiminnan esto
Käännä rengasta joko eteen- tai taaksepäin.
Kun toiminta poistetaan käytöstä, näyttöön
ilmestyy viesti.
Toiminnan voi poistaa tilapäisesti käytöstä
ajovalojen manuaalisella kytkimellä.

Oletussäätö, 0-asento Sumun tai lumisen sään aikana valon
määrä saattaa ylittää valoisuusanturin
tunnistuskynnyksen. Tällöin valot eivät syty
automaattisesti. Sytytä lähivalot tarvittaessa
manuaalisesti.

45


Ohjauspyörän kytkimet

ERGONOMIA
ja MUKAVUU
S
3

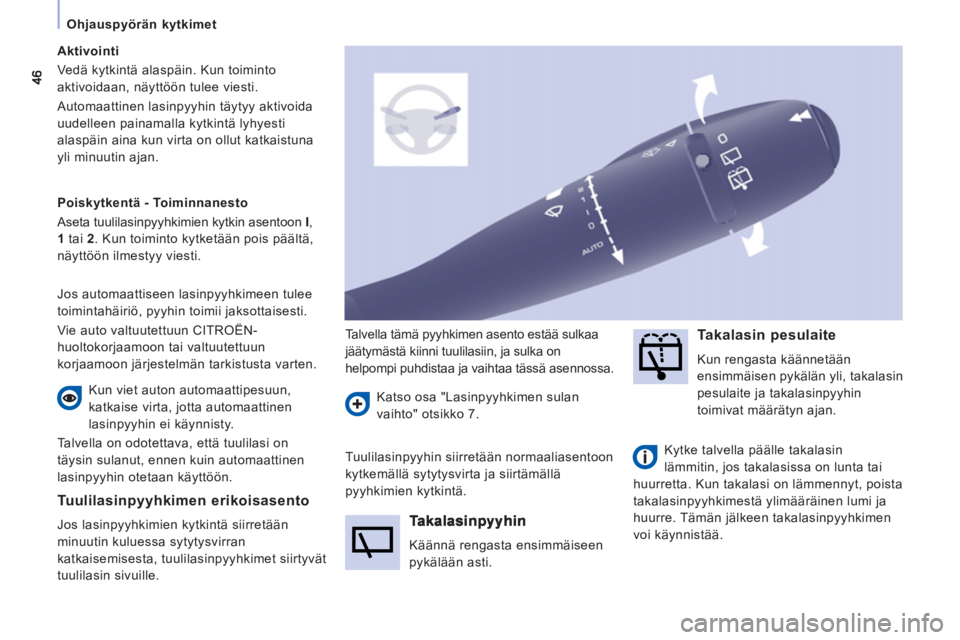

LASINPYYHKIMEN KYTKIN


Manuaalinen tuulilasinpyyhin


2
Suuri pyyhintänopeus (voimakas sade)

1
Normaali pyyhintänopeus (kohtalainen sade)

I
Tihkukytkin

0
Pysäytys

È
Kertapyyhkäisy
(paina kytkintä alaspäin) Älä peitä tuulilasin keskellä
taustapeilin takana olevaa
sadetunnistinta.
Automaattinen lasinpyyhin toimii AUTO
-
asennossa automaattisesti ja säätää
pyyhintärytmin sateen voimakkuuden
mukaan.
Kun olet poistunut AUTO
-tilasta ja haluat
säätää muita asentoja, katso manuaalista
tuulilasinpyyhintää koskevat ohjeet.
Kun tihkukytkin on käytössä, pyyhintänopeus
määräytyy ajonopeuden mukaan.

Lasinpesulaite ja ajovalojen pesulaite
Vedä vipua itseesi päin. Lasinpesulaitteen
toiminta on yhteydessä lasinpyyhkimien
ajastettuun pyyhintään.
Ajovalojen pesulaite on kytketty
lasinpesulaitteeseen. Se kytkeytyy päälle,
jos lähivalot ovat päällä.
Lisätietoa täyttötasoista saat osan
"Täyttötasot" otsikosta 6.

Automaattinen lasinpyyhin


Kytkimen toiminta on käynnistettävä aina
uudelleen, kun sytytysvirta on katkaistu yli
minuutiksi ja lasinpyyhin on asennossa 2,
1 tai I:


- siirrä kytkin mihin tahansa asentoon

- ja sitten takaisin haluamaasi asentoon.

Ohjauspyörän kytkimet

Tuulilasinpyyhkimen erikoisasento

Jos lasinpyyhkimien kytkintä siirretään
minuutin kuluessa sytytysvirran
katkaisemisesta, tuulilasinpyyhkimet siirtyvät
tuulilasin sivuille. Talvella tämä pyyhkimen asento estää sulkaa
jäätymästä kiinni tuulilasiin, ja sulka on
helpompi puhdistaa ja vaihtaa tässä asennossa.
Katso osa "Lasinpyyhkimen sulan
vaihto" otsikko 7.
Tuulilasinpyyhin siirretään normaaliasentoon
kytkemällä sytytysvirta ja siirtämällä
pyyhkimien kytkintä.


Kun viet auton automaattipesuun,
katkaise virta, jotta automaattinen
lasinpyyhin ei käynnisty.
Talvella on odotettava, että tuulilasi on
täysin sulanut, ennen kuin automaattinen
lasinpyyhin otetaan käyttöön.


Käännä rengasta ensimmäiseen
pykälään asti.


Takalasin pesulaite

Kun rengasta käännetään
ensimmäisen pykälän yli, takalasin
pesulaite ja takalasinpyyhin
toimivat määrätyn ajan.
Kytke talvella päälle takalasin
lämmitin, jos takalasissa on lunta tai
huurretta. Kun takalasi on lämmennyt, poista
takalasinpyyhkimestä ylimääräinen lumi ja
huurre. Tämän jälkeen takalasinpyyhkimen
voi käynnistää.
Aktivointi
Vedä kytkintä alaspäin. Kun toiminto
aktivoidaan, näyttöön tulee viesti.

Automaattinen lasinpyyhin täytyy aktivoida
uudelleen painamalla kytkintä lyhyesti
alaspäin aina kun virta on ollut katkaistuna
yli minuutin ajan.

Poiskytkentä - Toiminnanesto
Aseta tuulilasinpyyhkimien kytkin asentoon I
,
1
tai 2
. Kun toiminto kytketään pois päältä,
näyttöön ilmestyy viesti.

Jos automaattiseen lasinpyyhkimeen tulee
toimintahäiriö , pyyhin toimii jaksottaisesti.
Vie auto valtuutettuun CITROËN-
huoltokorjaamoon tai valtuutettuun
korjaamoon järjestelmän tarkistusta varten.

47


Ohjauspyörän kytkimet

ERGONOMIA
ja MUKAVUU
S
3

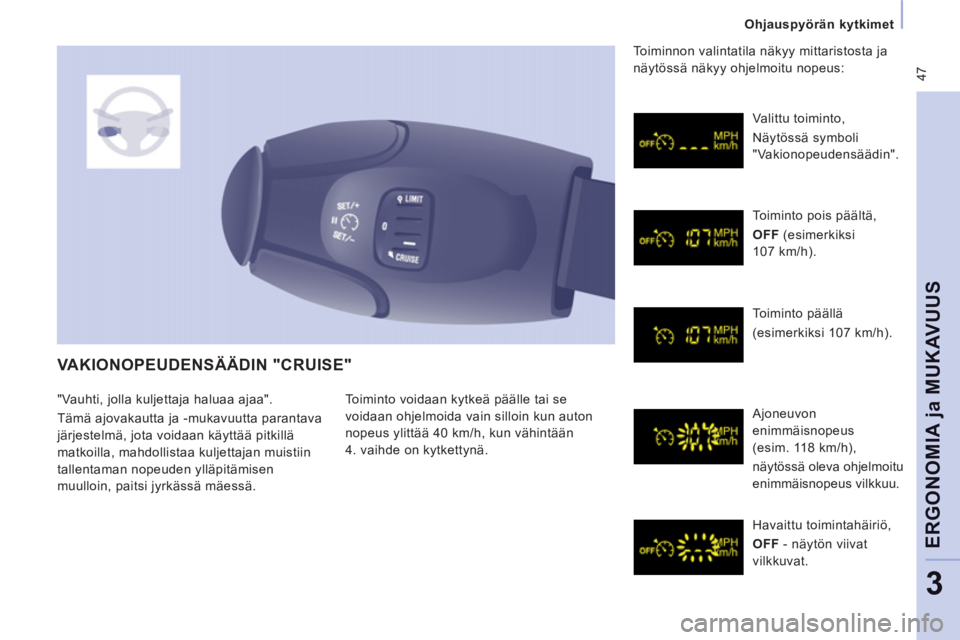

VAKIONOPEUDENSÄÄDIN "CRUISE"

Toiminto voidaan kytkeä päälle tai se
voidaan ohjelmoida vain silloin kun auton
nopeus ylittää 40 km/h, kun vähintään
4. vaihde on kytkettynä. Valittu toiminto,
Näytössä symboli
"Vakionopeudensäädin".
Toiminto pois päältä,

OFF
(esimerkiksi
107 km/h).
Toiminto päällä
(esimerkiksi 107 km/h).
Ajoneuvon
enimmäisnopeus
(esim. 118 km/h),

näytössä oleva ohjelmoitu
enimmäisnopeus vilkkuu.
Havaittu toimintahäiriö,

OFF
- näytön viivat
vilkkuvat. Toiminnon valintatila näkyy mittaristosta ja
näytössä näkyy ohjelmoitu nopeus:
"Vauhti, jolla kuljettaja haluaa ajaa".
Tämä ajovakautta ja -mukavuutta parantava
järjestelmä, jota voidaan käyttää pitkillä
matkoilla, mahdollistaa kuljettajan muistiin
tallentaman nopeuden ylläpitämisen
muulloin, paitsi jyrkässä mäessä.

48


Ohjauspyörän kytkimet

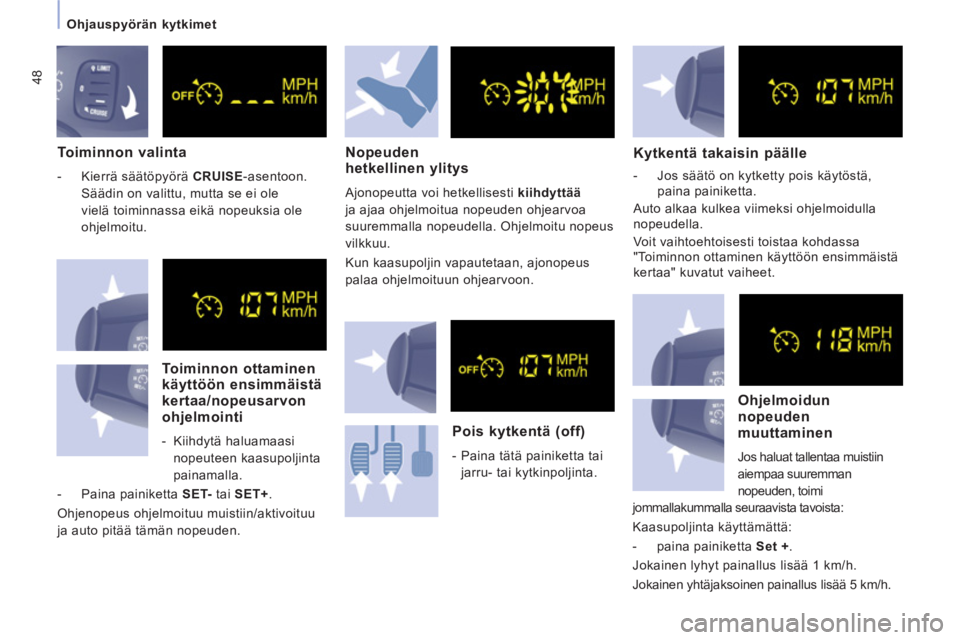

Toiminnon valinta



- Kierrä säätöpyörä CRUISE-asentoon .
Säädin on valittu, mutta se ei ole
vielä toiminnassa eikä nopeuksia ole
ohjelmoitu.

Toiminnon ottaminen käyttöön ensimmäistä kertaa/nopeusarvon ohjelmointi



- Kiihdytä haluamaasi
nopeuteen kaasupoljinta
painamalla.

- Paina painiketta SET-
tai SET+
.
Ohjenopeus ohjelmoituu muistiin/aktivoituu
ja auto pitää tämän nopeuden.
Nopeuden
hetkellinen
ylitys
Ajonopeutta voi hetkellisesti kiihdyttää
ja ajaa ohjelmoitua nopeuden ohjearvoa
suuremmalla nopeudella. Ohjelmoitu nopeus
vilkkuu.
Kun kaasupoljin vapautetaan, ajonopeus
palaa ohjelmoituun ohjearvoon.



Kytkentä takaisin päälle



- Jos säätö on kytketty pois käytöstä,
paina painiketta.
Auto alkaa kulkea viimeksi ohjelmoidulla
nopeudella.
Voit vaihtoehtoisesti toistaa kohdassa
"Toiminnon ottaminen käyttöön ensimmäistä
kertaa" kuvatut vaiheet.


Pois kytkentä (off)



- Paina tätä painiketta tai
jarru- tai kytkinpoljinta.

Ohjelmoidun
nopeuden
muuttaminen
Jos haluat tallentaa muistiin
aiempaa suuremman
nopeuden, toimi
jommallakummalla seuraavista tavoista:
Kaasupoljinta käyttämättä:


- paina painiketta Set +
.
Jokainen lyhyt painallus lisää 1 km/h.
Jokainen yhtäjaksoinen painallus lisää 5 km/h.
