CITROEN JUMPER MULTISPACE 2012 Upute Za Rukovanje (in Croatian)

99
Zračni jastuci

SIGURNO
ST
4


Bočni zračni jastuci

Ako je vaše vozilo opremljeno ovim
sustavom, on u slučaju snažnog bočnog
udarca štiti vozača i suvozača, smanjujući
opasnosti od ozljeda grudnog koša.
Bočni zračni jastuci ugrađeni su u armaturu
naslona prednjih sjedala, na strani vrata.
Područje otkrivanja udarca


A.
Područje frontalnog udarca.

B.
Područje bočnog udarca. Ako se ova žaruljica upali na ploči
s instrumentima, uz zvučni signal
i poruku na ekranu, obratite se
mreži CITROËN ili nekoj stručnoj
radionici radi provjere sustava. Moglo bi se
dogoditi da se zračni jastuci ne aktiviraju u
slučaju snažnog sudara.


Aktiviranje
Napuhuju se na samo jednoj strani, u
slučaju snažnog bočnog udarca koji
zahvaća cjelinu ili dio područja bočnog
sraza B
, okomito na uzdužnu os vozila na
horizontalnoj ravni, u smjeru od vanjskog
prema unutrašnjem dijelu vozila.
Bočni zračni jastuk napuhuje se između
putnika na prednjem sjedalu i ploče vrata.


Zračne zavjese

Taj sustav štiti u slučaju snažnog bočnog
udarca vozača i putnike (osim putnika
na središnjim sjedalima u 2. i 3. redu),
smanjujući opasnosti od ozljeda glave.
Ugrađene su u stupove i u gornji dio kabine.

Aktiviranje
Zavjesa se aktivira istovremeno s
pripadajućim bočnim zračnim jastukom
u slučaju snažnog bočnog udarca koji
zahvaća cjelinu ili dio područja bočnog
sraza B
, okomito na uzdužnu os vozila na
horizontalnoj ravni, u smjeru od vanjskog
prema unutašnjem dijelu vozila.
Zračna zavjesa napuhuje se između putnika
na prednjim ili stražnjim sjedalima i stakala.

U slučaju slabijeg bočnog udarca ili
prevrtanja vozila, bočni zračni jastuk
možda se neće napuhati.
Zračni jastuk ne napuhuje se ni u slučaju
frontalnog udarca ili udarca straga.
Neispravnost u radu

100
Zračni jastuci

Isključivanje
Isključiti se može samo prednji zračni jastuk
suvozača:


- Prekinite kontakt
i umetnite kontakt
ključ u prekidač za isključivanje zračnog
jastuk suvozača,

- okrenite ga u položaj "OFF"
,

- izvadite ključ iz tog položaja.

Prednji zračni jastuci

Zračni jastuk vozača ugrađen je u sredini
obruča upravljača, a zračni jastuk suvozača
nalazi se u armaturnoj ploči.
Ponovno uključivanje
U položaju "OFF"
zračni jastuk neće se
napuhati u slučaju sudara.
Čim izvadite dječju sjedalicu, okrenite
prekidač u položaj "ON"
za ponovno
uključivanje zračnog jastuka suvozača, kako
bi ga zaštitio u slučaju sudara. Radi sigurnosti vašeg djeteta, obavezno
isključite zračni jastuk suvozača ako na
to sjedalo postavljate dječju sjedalicu leđima
u smjeru vožnje. U protivnom, prilikom
napuhivanja zračnog jastuka, dijete bi moglo
zadobiti teške, čak smrtne ozljede.
Žaruljica zračnih jastuka na ploči
s instrumentima je upaljena dok je
zračni jastuk suvozača isključen.
Aktiviranje
Napuhuju se istovremeno, ako zračni jastuk
suvozača nije isključen, u sluč
aju snažnog
frontalnog sudara koji zahvaća cjelinu ili dio
područja izravnog sraza A
, po uzdužnoj osi
vozila na horizontalnoj ravni, u smjeru od
prednjeg prema stražnjem dijelu vozila.
Prednji zračni jastuci napuhuju se između
putnika na prednjim sjedalima i armaturne
ploče, ublažavajući njihovo polijetanje prema
naprijed.

Neispravnost prednjih zračnih jastuka
Ako se upali ova žaruljica, uz
zvučni signal i poruku na ekranu,
obratite se mreži CITROËN ili
nekoj stručnoj radionici radi
provjere sustava.
Ako su obje žaruljice zračnih jastuka
stalno upaljene, ne postavljajte dječju
sjedalicu leđima u smjeru vožnje na sjedalo
suvozača. Obratite se mreži CITROËN ili
nekoj stručnoj radionici.

101


Djeca u vozilu

SIGURNO
ST
4

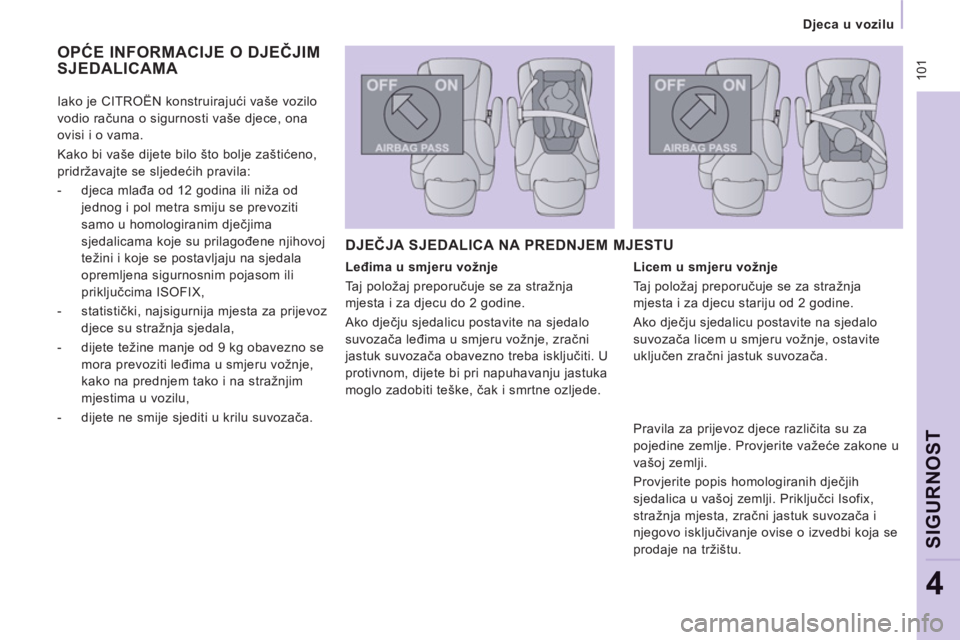

OPĆE INFORMACIJE O DJEČJIM
SJEDALICAMA

Leđima u smjeru vožnje
Taj položaj preporučuje se za stražnja
mjesta i za djecu do 2 godine.
Ako dječju sjedalicu postavite na sjedalo
suvozača leđima u smjeru vožnje, zračni
jastuk suvozača obavezno treba isključiti. U
protivnom, dijete bi pri napuhavanju jastuka
moglo zadobiti teške, čak i smrtne ozljede.
Licem u smjeru vožnje
Taj položaj preporučuje se za stražnja
mjesta i za djecu stariju od 2 godine.
Ako dječju sjedalicu postavite na sjedalo
suvozača licem u smjeru vožnje, ostavite
uključen zračni jastuk suvozača.

DJEČJA SJEDALICA NA PREDNJEM MJESTU


Pravila za prijevoz djece različita su za
pojedine zemlje. Provjerite važeće zakone u
vašoj zemlji.
Provjerite popis homologiranih dječjih
sjedalica u vašoj zemlji. Priključci Isofix,
stražnja mjesta, zračni jastuk suvozača i
njegovo isključivanje ovise o izvedbi koja se
prodaje na tržištu.
Iako je CITROËN konstruirajući vaše vozilo
vodio računa o sigurnosti vaše djece, ona
ovisi i o vama.
Kako bi vaše dijete bilo što bolje zaštićeno,
pridržavajte se sljedećih pravila:


- djeca mlađa od 12 godina ili niža od
jednog i pol metra smiju se prevoziti
samo u homologiranim dječjima
sjedalicama koje su prilagođene njihovoj
težini i koje se postavljaju na sjedala
opremljena sigurnosnim pojasom ili
priključcima ISOFIX,

- statistički, najsigurnija mjesta za prijevoz
djece su stražnja sjedala,

- dijete težine manje od 9 kg obavezno se
mora prevoziti leđima u smjeru vožnje,
kako na prednjem tako i na stražnjim
mjestima u vozilu,

- dijete ne smije sjediti u krilu suvozača.

102
Djeca u vozilu


Upute za dječje sjedalice i za
isključivanje zračnog jastuka suvozača
vrijede za sva vozila marke CITROËN.
Ako se zračni jastuk suvozača ne može
isključiti, strogo je zabranjeno postavljanje
dječje sjedalice leđima u smjeru vožnje na
to mjesto.

Točka 4, dio "Zračni jastuci".

Isključen zračni jastuk suvozača (OFF)

Pogledajte upozorenja navedena na
naljepnici na obje strane zaslona za sunce
na strani suvozača.

Radi sigurnosti djeteta, obavezno isključite zračni jastuk suvozača ako na to mjesto
postavljate dječju sjedalicu leđima u smjeru vožnje.
Inače bi dijete pri napuhavanju jastuka moglo zadobiti teške, čak i smrtne ozljede.

103


Djeca u vozilu

SIGURNO
ST
4

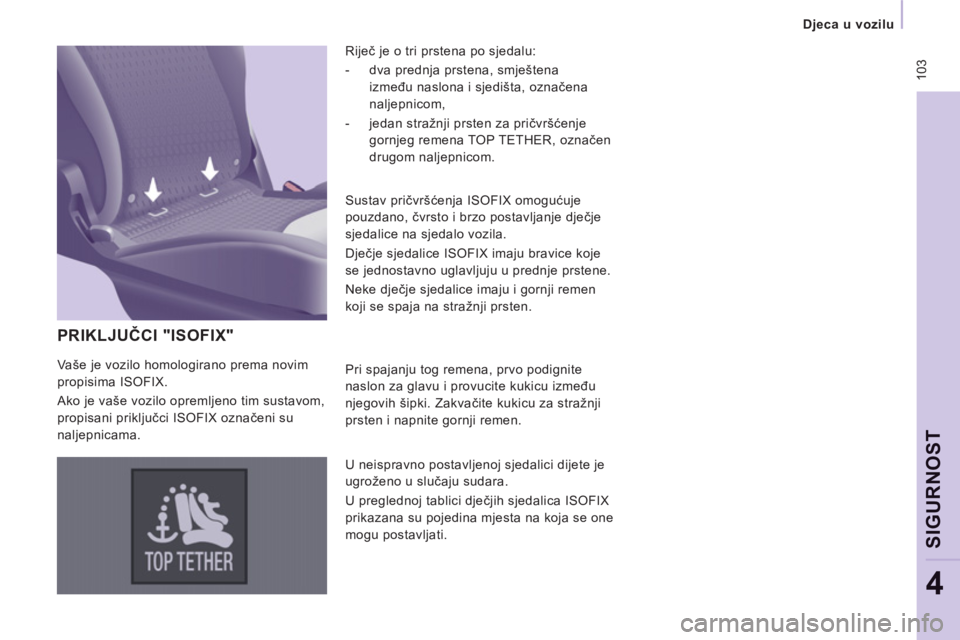

PRIKLJUČCI "ISOFIX"

Riječ je o tri prstena po sjedalu:


- dva prednja prstena, smještena
između naslona i sjedišta, označena
naljepnicom,

- jedan stražnji prsten za pričvršćenje
gornjeg remena TOP TETHER, označen
drugom naljepnicom.
Vaše je vozilo homologirano prema novim
propisima ISOFIX.
Ako je vaše vozilo opremljeno tim sustavom,
propisani priključci ISOFIX označeni su
naljepnicama. Sustav pričvršćenja ISOFIX omogućuje
pouzdano, čvrsto i brzo postavljanje dječje
sjedalice na sjedalo vozila.
Dječje sjedalice ISOFIX imaju bravice koje
se jednostavno uglavljuju u prednje prstene.
Neke dječje sjedalice imaju i gornji remen
koji se spaja na stražnji prsten.
Pri spajanju tog remena, prvo podignite
naslon za glavu i provucite kukicu između
njegovih šipki. Zakvačite kukicu za stražnji
prsten i napnite gornji remen.
U neispravno postavljenoj sjedalici dijete je
ugroženo u slučaju sudara.
U preglednoj tablici dječjih sjedalica ISOFIX
prikazana su pojedina mjesta na koja se one
mogu postavljati.

104
Djeca u vozilu


RÖMER
Duo Plus ISOFIX
(klasa veličine B1
)


Grupa 1: od 9 do 18 kg







Postavlja se licem u smjeru vožnje.
Opremljena je gornjim remenom koji se pričvršćuje na gornji prsten
ISOFIX, TOP TETHER.
Sjedalica se može namjestiti u tri položaja: sjedeći,
poluležeći i ležeći.
Ova se sjedalica može postaviti i na sjedala bez priključaka ISOFIX.
U tom slučaju, ona se obavezno mora pričvrstiti na sjedalo vozila sigurnosnim pojasom s tri točke.

Pridržavajte se uputa za postavljanje dječje sjedalice koje ćete naći u priručniku proizvođača.


DJEČJA SJEDALICA KOJU PREPORUČUJE CITROËN, HOMOLOGIRANA ZA VAŠE VOZILO

105


Djeca u vozilu

SIGURNO
ST
4


IUF:
mjesto u vozilu na koje se može
postavljati univerzalna ISOFIX dječja
sjedalica. ISOFIX dječja sjedalica s licem u
smjeru vožnje koja se pričvršćuje na gornji
prsten ISOFIX sjedala vozila.

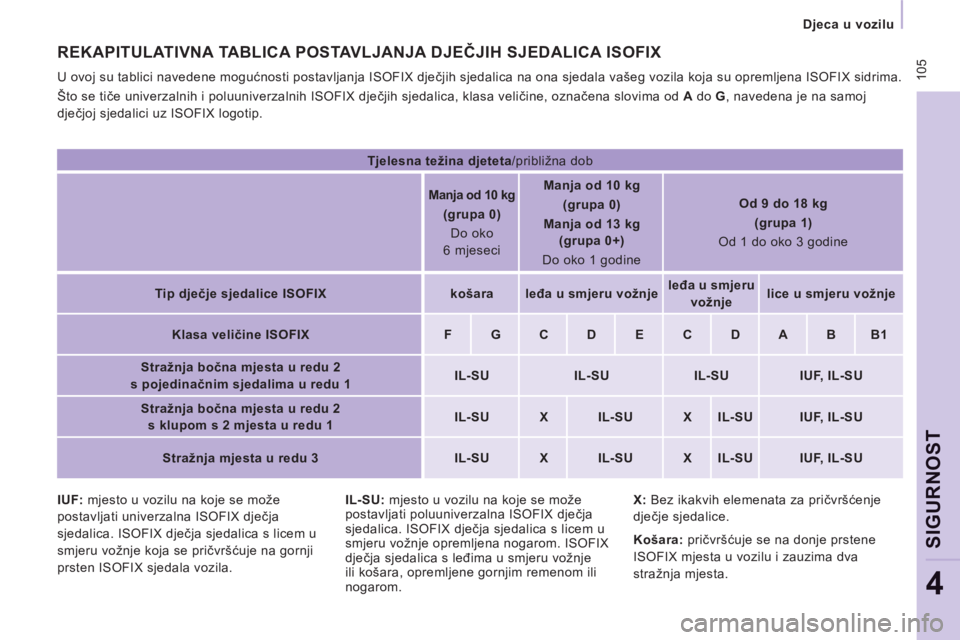

REKAPITULATIVNA TABLICA POSTAVLJANJA DJEČJIH SJEDALICA ISOFIX

U ovoj su tablici navedene mogućnosti postavljanja ISOFIX dječjih sjedalica na ona sjedala vašeg vozila koja su opremljena ISOFIX sidrima.
Što se tiče univerzalnih i poluuniverzalnih ISOFIX dječjih sjedalica, klasa veličine, označena slovima od A
do G
, navedena je na samoj
dječjoj sjedalici uz ISOFIX logotip.

IL-SU:
mjesto u vozilu na koje se može
postavljati poluuniverzalna ISOFIX dječja
sjedalica. ISOFIX dječja sjedalica s licem u
smjeru vožnje opremljena nogarom. ISOFIX
dječja sjedalica s leđima u smjeru vožnje
ili košara, opremljene gornjim remenom ili
nogarom.
X:
Bez ikakvih elemenata za pričvršćenje
dječje sjedalice.

Tjelesna težina djeteta
/približna dob



Manja od 10 kg
(grupa 0)

Do oko
6 mjeseci

Manja od 10 kg
(grupa 0)
Manja od 13 kg
(grupa 0+)

Do oko 1 godine

Od 9 do 18 kg
(grupa 1)
Od 1 do oko 3 godine

Tip dječje sjedalice ISOFIX

košara

leđa u smjeru vožnje



leđa u smjeru
vožnje


lice u smjeru vožnje



Klasa veličine ISOFIX
F
G
C
D
E
C
D
A
B
B1

Stražnja bočna mjesta u redu 2
s pojedinačnim sjedalima u redu 1

IL-SU


IL-SU



IL-SU


IUF, IL-SU


Stražnja bočna mjesta u redu 2
s klupom s 2 mjesta u redu 1

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


Stražnja mjesta u redu 3

IL-SU

X
IL-SU
X
IL-SU


IUF, IL-SU


Košara:
pričvršćuje se na donje prstene
ISOFIX mjesta u vozilu i zauzima dva
stražnja mjesta.

106
Djeca u vozilu

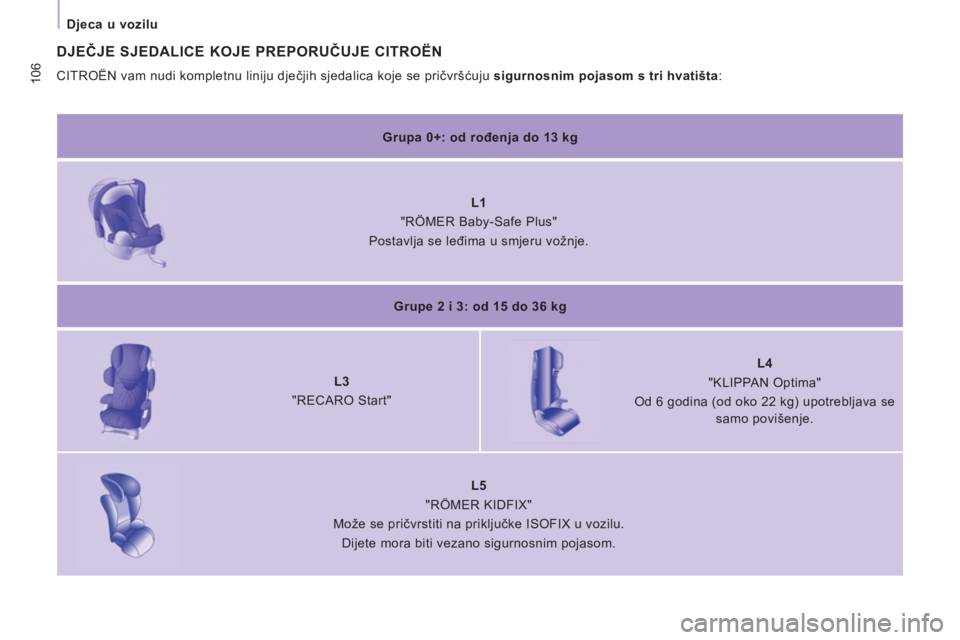

DJEČJE SJEDALICE KOJE PREPORUČUJE CITROËN

CITROËN vam nudi kompletnu liniju dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom s tri hvatišta
:


Grupa 0+: od rođenja do 13 kg








L1
"RÖMER Baby-Safe Plus"
Postavlja se leđima u smjeru vožnje.


Grupe 2 i 3: od 15 do 36 kg







L3
"RECARO Start"






L4
"KLIPPAN Optima"
Od 6 godina (od oko 22 kg) upotrebljava se
samo povišenje.







L5
"RÖMER KIDFIX"
Može se pričvrstiti na priključke ISOFIX u vozilu.
Dijete mora biti vezano sigurnosnim pojasom.

107


Djeca u vozilu

SIGURNO
ST
4

Red 2
Bočna mjesta

U


U


U


U


Srednje mjesto

U


U


U


U

Red 3
Bočna mjesta

U


U


U


U


Srednje mjesto

U


U


U


U

a: grupa 0: od rođenja do 13 kg. Nosiljke i krevetići za auto ne mogu se postavljati na mjesto suvozača.
b: prije postavljanja sjedalice na ovo mjesto, provjerite važeće propise u vašoj zemlji.
U: mjesto prikladno za postavljanje dječje sjedalice koja se pričvršćuje sigurnosnim pojasom i koja je homologirana kao univerzalna, leđima
i/ili licem u smjeru vožnje.

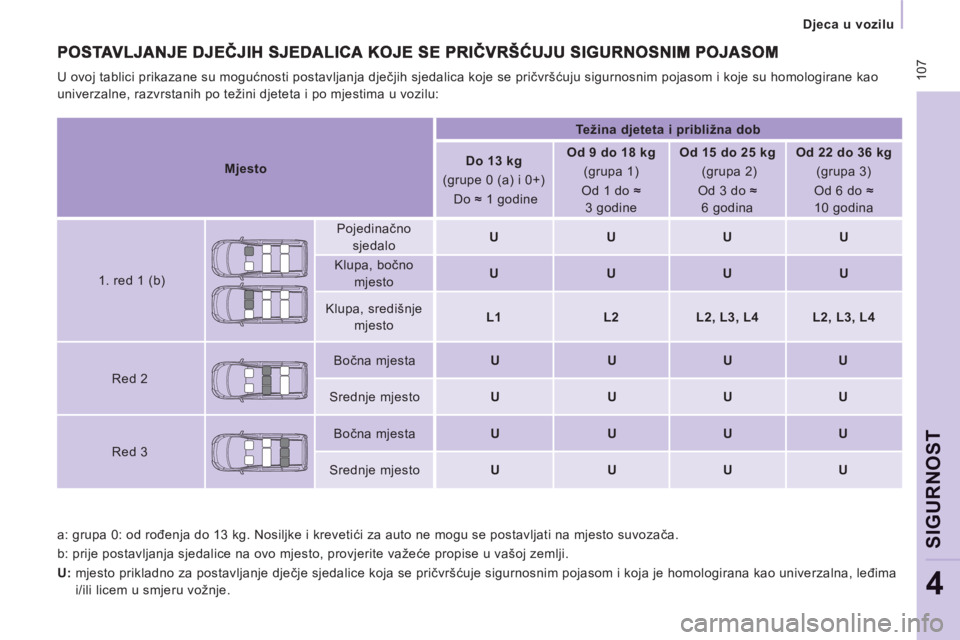

U ovoj tablici prikazane su mogućnosti postavljanja dječjih sjedalica koje se pričvršćuju sigurnosnim pojasom i koje su homologirane kao
univerzalne, razvrstanih po težini djeteta i po mjestima u vozilu:


Mjesto


Težina djeteta i približna dob



Do 13 kg
(grupe 0 (a) i 0+)
Do
≈ 1 godine

Od 9 do 18 kg
(grupa 1)
Od 1 do ≈
3 godine

Od 15 do 25 kg

(grupa 2)
Od 3 do ≈
6 godina

Od 22 do 36 kg

(grupa 3)
Od 6 do ≈
10 godina

1. red 1 (b)
Pojedinačno
sjedalo

U


U


U


U


Klupa, bočno
mjesto

U


U


U


U


Klupa, središnje
mjesto

L1


L2


L2, L3, L4


L2, L3, L4

108
Djeca u vozilu

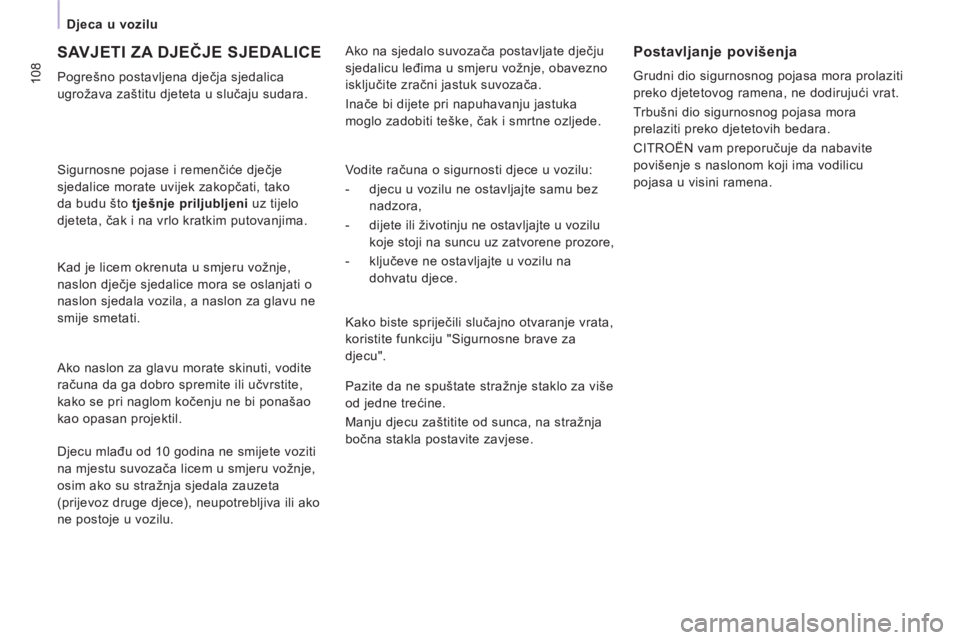

Ako na sjedalo suvozača postavljate dječju
sjedalicu leđima u smjeru vožnje, obavezno
isključite zračni jastuk suvozača.
Inače bi dijete pri napuhavanju jastuka
moglo zadobiti teške, čak i smrtne ozljede.


Postavljanje povišenja

Grudni dio sigurnosnog pojasa mora prolaziti
preko djetetovog ramena, ne dodirujući vrat.
Trbušni dio sigurnosnog pojasa mora
prelaziti preko djetetovih bedara.
CITROËN vam preporučuje da nabavite
povišenje s naslonom koji ima vodilicu
pojasa u visini ramena.

SAVJETI ZA DJEČJE SJEDALICE

Pogrešno postavljena dječja sjedalica
ugrožava zaštitu djeteta u slučaju sudara.
Sigurnosne pojase i remenčiće dječje
sjedalice morate uvijek zakopčati, tako
da budu što tješnje priljubljeni
uz tijelo
djeteta, čak i na vrlo kratkim putovanjima.

Kad je licem okrenuta u smjeru vožnje,
naslon dječje sjedalice mora se oslanjati o
naslon sjedala vozila, a naslon za glavu ne
smije smetati.
Ako naslon za glavu morate skinuti, vodite
računa da ga dobro spremite ili učvrstite,
kako se pri naglom kočenju ne bi ponašao
kao opasan projektil.
Djecu mlađu od 10 godina ne smijete voziti
na mjestu suvozača licem u smjeru vožnje,
osim ako su stražnja sjedala zauzeta
(prijevoz druge djece), neupotrebljiva ili ako
ne postoje u vozilu.
Vodite računa o sigurnosti djece u vozilu:


- djecu u vozilu ne ostavljajte samu bez
nadzora,

- dijete ili životinju ne ostavljajte u vozilu
koje stoji na suncu uz zatvorene prozore,

- ključeve ne ostavljajte u vozilu na
dohvatu djece.
Kako biste spriječili slučajno otvaranje vrata,
koristite funkciju "Sigurnosne brave za
djecu".
Pazite da ne spuštate stražnje staklo za više
od jedne trećine.
Manju djecu zaštitite od sunca, na stražnja
bočna stakla postavite zavjese.
