Zamjena osigurača
BRZA POMOĆ
7

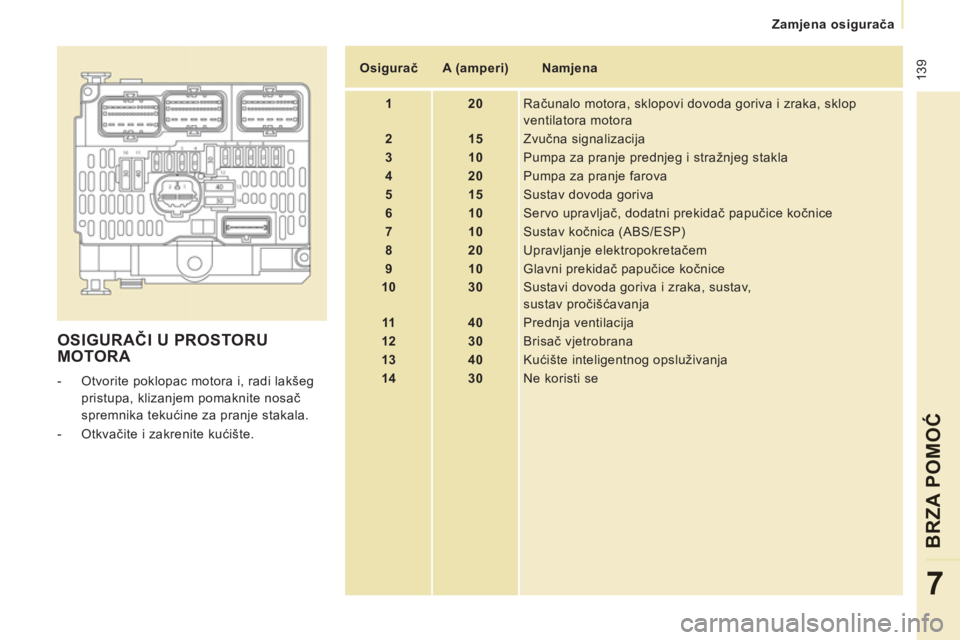

OSIGURAČI U PROSTORU MOTORA



- Otvorite poklopac motora i, radi lakšeg
pristupa, klizanjem pomaknite nosač
spremnika tekućine za pranje stakala.

- Otkvačite i zakrenite kućište.

Osigurač


A (amperi)

Namjena


1


20
Računalo motora, sklopovi dovoda goriva i zraka, sklop
ventilatora motora


2


15
Zvučna signalizacija


3


10
Pumpa za pranje prednjeg i stražnjeg stakla


4


20
Pumpa za pranje farova


5


15
Sustav dovoda goriva


6


10
Servo upravljač, dodatni prekidač papučice kočnice


7


10
Sustav kočnica (ABS/ESP)


8



20
Upravljanje elektropokretačem


9


10
Glavni prekidač papučice kočnice


10


30
Sustavi dovoda goriva i zraka, sustav,
sustav pročišćavanja


11


40
Prednja ventilacija


12


30
Brisač vjetrobrana


13


40
Kućište inteligentnog opsluživanja


14


30
Ne koristi se

140

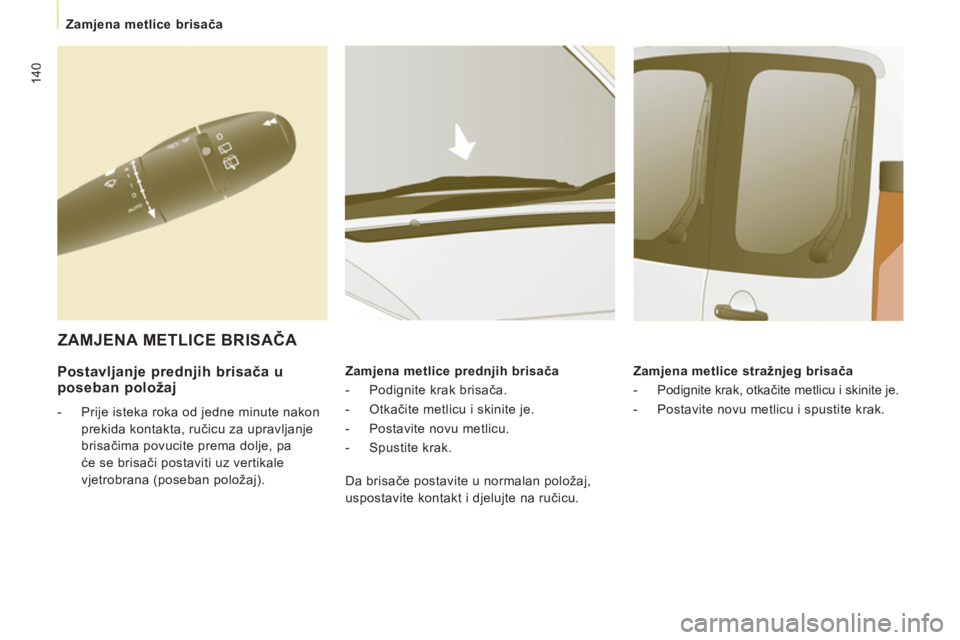

Zamjena metlice brisača



Postavljanje prednjih brisača uposeban položaj



- Prije isteka roka od jedne minute nakon
prekida kontakta, ručicu za upravljanje
brisačima povucite prema dolje, pa
će se brisači postaviti uz vertikale
vjetrobrana (poseban položaj).
Zamjena metlice prednjih brisača


- Podignite krak brisača.

- Otkačite metlicu i skinite je.

- Postavite novu metlicu.

- Spustite krak.
Zamjena metlice stražnjeg brisača


- Podignite krak, otkačite metlicu i skinite je.

- Postavite novu metlicu i spustite krak.


ZAMJENA METLICE BRISAČA

Da brisače postavite u normalan položaj,
uspostavite kontakt i djelujte na ručicu.

141


Vuča vašeg vozila
BRZA POMOĆ
7


Bez podizanja (sva četiri kotača na tlu)

Uvijek upotrebljavajte vučnu motku.


S prednje strane



- skinite poklopac pritiskom na njegov
donji dio,

- do kraja zavrnite prsten za vuču.

VUČA VAŠEG VOZILA
Uz podizanje (samo 2 kotača na tlu)

Za podizanje vozila preporučuje se
korištenje profesionalne opreme.
Sa stražnje strane



- skinite poklopac pomoću kovanice ili
plosnatog dijela prstena za vuču,

- do kraja zavrnite prsten za vuču.


Vozila s ručnim mjenjačem (uz dizel motor)

U vozilu s ručnim mjenjačem, ručica
mjenjača mora biti u neutralnom položaju.
Nepoštivanje ovog pravila može uzrokovati
oštećenje nekih sklopova kočenja i
izostanak djelovanja servo uređaja kočnica
nakon narednog pokretanja motora.

142


Vuča vašeg vozila

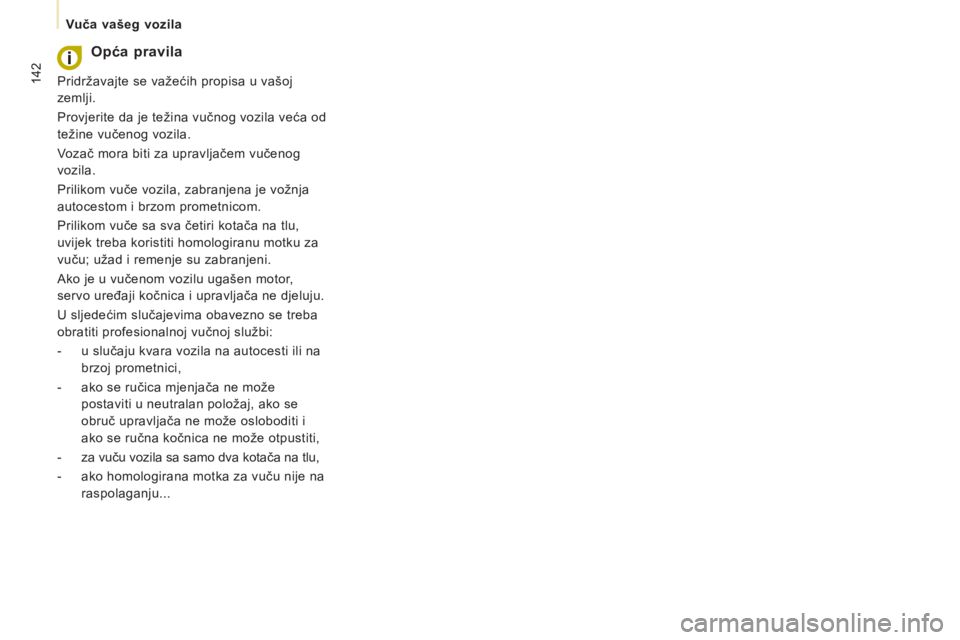

Opća pravila

Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora biti za upravljačem vučenog
vozila.
Prilikom vuče vozila, zabranjena je vožnja
autocestom i brzom prometnicom.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba koristiti homologiranu motku za
vuču; užad i remenje su zabranjeni.
Ako je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne djeluju.
U sljedećim slučajevima obavezno se treba
obratiti profesionalnoj vučnoj službi:


- u slučaju kvara vozila na autocesti ili na
brzoj prometnici,

- ako se ručica mjenjača ne može
postaviti u neutralan položaj, ako se
obruč upravljača ne može osloboditi i
ako se ručna kočnica ne može otpustiti,

- za vuču vozila sa samo dva kotača na tlu,

- ako homologirana motka za vuču nije na
raspolaganju...

14
3
TEHNIČKI PODAC
I
8

144

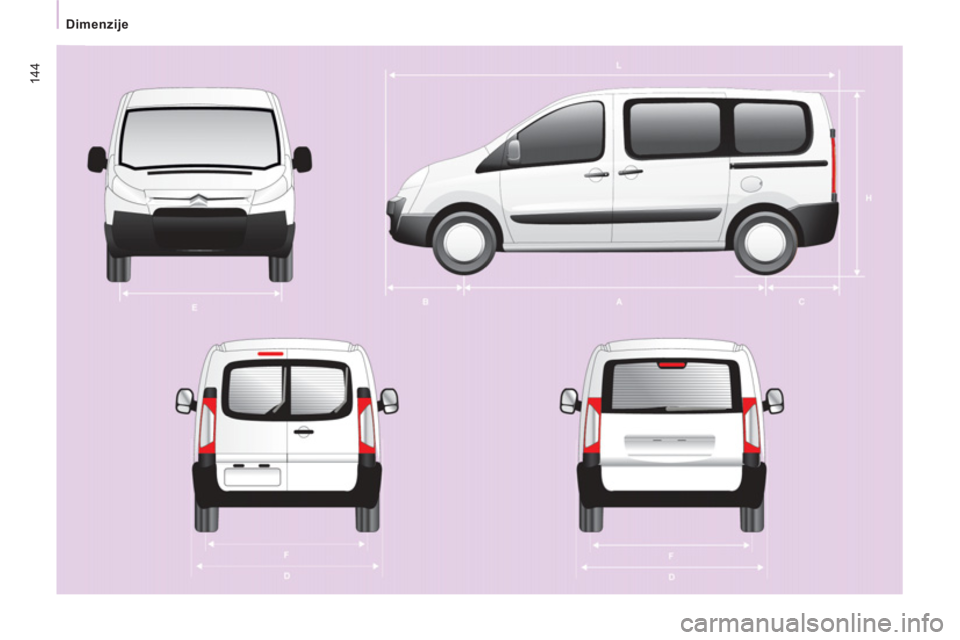

Dimenzije

14
5
Dimenzije

TEHNIČKI PODAC
I
8


H1

L Dužina preko svega
4 805
5 135

H Visina preko svega, zračni ovjes/klasični ovjes
1 895/1 942

A Međuosovinski razmak
3 000
3 122

B Prednji prevjes

975

C Stražnji prevjes
830
1 038
Širina preko svega:
lim

1 870

D sa zaštitnim letvicama

1 895
s preklopljenim retrovizorima
1 986
s otklopljenim retrovizorima
2 194

E Širina traga prednjih kotača
1 574

F Širina traga stražnjih kotača
1 574
Promjer okretanja između pločnika (m)
12,18
12,59
Najveća nosivost (kg)
Korisna

1 000
Na krovu

170

DIMENZIJE (MM)

Postoje 2 dužine (L1, L2) i 1 visina (H1) vozila:

146


Dimenzije



STRAŽNJA VRATA (mm)


L1
L2

H1

N Korisna visina

1 272

O Korisna širina

1 237

147
Dimenzije

TEHNIČKI PODAC
I
8



BOČNA KLIZNA VRATA (mm)


L1
L2

H1

P Visina

1 203

Q Širina

924

148

Mase

MASE I VUČNA OPTEREĆENJA (KG)

Više podataka možete naći u prometnoj dozvoli.
U svakoj zemlji obavezno treba poštivati lokalne propise o dopuštenim vučnim opterećenjima. Podatke o vučnim mogućnostima vašega
vozila i o ukupnoj dopuštenoj masi vozila s prikolicom možete dobiti u mreži CITROËN.

Prijenos opterećenja
Ako vučno vozilo nije opterećeno do vrijednosti najveće tehnički dopuštene mase (MTAC), ta masa može se prenijeti na prikolicu.
U svakom slučaju, ne smije se prekoračiti masa prikolice, kao ni ukupna dopuštena masa vozila s prikolicom (MTRA), navedena u prometnoj
dozvoli.
Poštujte vučne kapacitete vašeg vozila.

Masa prikolice s kočnicom s prijenosom opterećenja može se povećati, pod uvjetom da se za toliko smanji masa vozila, kako se ne bi
premašila ukupna dopuštena masa vozila s prikolicom (MTRA).
Pri visokim vanjskim temperaturama performanse vozila mogu se smanjiti radi zaštite motora. Kad je vanjska temperatura viša od 37 °C,
ograničite masu prikolice na 700 kg, bez prijenosa opterećenja.
Ako vozilo vuče prikolicu, zabranjeno je prekoračiti brzinu od 100 km/h (morate poštivati propise u vašoj zemlji).
