CITROEN JUMPER MULTISPACE 2013 Instrukcja obsługi (in Polish)

9.103
09ROZKŁAD FUNKCJI EKRANÓW
Naciśnięcie pokrętła OK umożliwia dostęp do menu skrótów w
zależności od wyświetlania na ekranie:
MONOCHROMATYCZNY C
włącz / wyłącz RDS
włącz / wyłącz trybu REG
włącz / wyłącz radiotekst


RADIO
włącz / wyłącz Intro


CD / CD MP3
włącz / wyłącz powtarzanie utworów (cała bieżąca płyta
CD w przypadku CD, cały folder w przypadku CD MP3)


włącz / wyłącz losowe odtwarzanie utworów (cała bieżąca płyta CD w przypadku CD, cały bieżący folder w przypadku CD MP3)


włącz / wyłącz powtarzanie utworów (bieżącego folderu / artysty / gatunku / listy odtwarzania)


USB


włącz / wyłącz odtwarzanie losowe (bieżącego folderu / artysty / gatunku / listy odtwarzania)

1
1
1
1
1
1
1
1
activate / deactivate RDS
activate / deactivate REG mode
activate / deactivate radiotext
activate / deactivate Intro
activate / deactivate track repeat (the entire current CD for CD, the entire current folder for MP3 CD)
activate / deactivate random play (the entire current CDfor CD, the entire current folder for MP3 CD)
activate / deactivate track repeat (of the current folder / artist / genre / playlist)
activate / deactivate random play (of the current folder / artist / genre / playlist)

9.104
09
MONOCHROMATYCZNY C

ROZKŁAD FUNKCJI EKRANÓW
FUNKCJE AUDIO

śledzenie częstotliwości (RDS)
włącz / wyłącz
PREFEROWANE USTAWIENIA FAL FM
tr
yb regionalny (REG)
włącz
/ wyłącz
w
yświetlanie komunikatów (RDTXT)
włącz / wyłącz
1
2
3
4
3
4
3
4
TRYBY ODTWARZANIA

powtórzenie albumu
(RPT)

włącz / wyłącz

losowe odtwarzanie utworów
(RDM)

włącz
/ wyłącz
2
3
4
3
4
KOMPUTER POKŁADOWY
Odle
głość: x km ODLEGŁOŚĆ DO MIEJSCA DOCELOWEGO
Diagnostyka

DZIENNIK ALARMÓW
Funkcje włączone lub wyłączone

STAN FUNKCJI *
1
2
3
3
2
3
2
Naciśnięcie przycisku MENU umożliwia
wyświetlenie:
*
Parametry mogą się różnić w zależności od samochodu.
AUDIO FUNCTIONS
alternative frequencies (RDS)
activate / deactivate
FM BAND PREFERENCES
regional mode (REG)
activate / deactivate
radio-text information (RDTXT)
activate / deactivate
PLAY MODES
album repeat (RPT)
activate / deactivate
track random pla
y (RDM)
activate / deactivate
TRIP COMPUTER
Distance: x miles ENTER DISTANCE TO DESTINATIO
N
Diagnostics
ALERT LOG
Functions activated or deactivated


STATUS OF THE FUNCTIONS *

9.105
09ROZKŁAD FUNKCJI EKRANÓW


TELEFON BLUETOOTH
Connectin
g/DisconnectingPodłączenie/Rozłączenie aparatu

Consult the paired equipmentSprawdź urządzenia sprzężone
CONFIGURATION BLUETOOTH
KONFIGURACJA BLUETOOTH
Te l e
phone function
Funkcja telefonu
Audio Streamin
g function Funkcja audio streaming


Delete a paired equipmentUsuń urządzenie sprzężone

P
erform a Bluetooth searchWyszukaj Bluetooth

Calls list
Lista połączeń
CALLPOŁĄCZENIE TELEFONICZNE
Director
ySkorowidz
Terminate the current call Rozłączenie bieżącego połączenia
MANAGE THE TELEPHONE CALL
OBSŁUGA POŁĄCZENIA TELEFONICZNEGO
Activate secret mode
Włączenie trybu "secret"

1
2
3
3
3
4
4
4
2
3
4
2
3
3


regulacja jasności-wideo KONFIGURACJA WYŚWIETLACZ
A OKREŚLENIE PARAMETRÓW SAMOCHODU *
PERSONALIZACJA-KONFIGURACJA
norma
lny tryb wideo
o
dwrotny tryb wideo
re
gulacja jasności (- +)
ustawianie daty i godziny
ustawienie dzień/miesiąc/rok
ustawienie godzina/minuta
wybór trybu 12h/24h

w
ybór jednostek
l/100 km - mpg - km/l

°Celsjusza / °Fahrenheita

WYBÓR JĘZYK
A


1
2
4
3
2
4
4
3
4
4
2
3
4
4
4
*
Parametry mogą się różnić w zależności od samochodu.
BLUETOOTH TELEPHONE
video brightness adjustment
DISPLAY CONFIGURATION
DEFINE THE VEHICLE PARAMETERS*
PERSONALISATION-CONFIGURATION
normal video
inverse video
brightness (- +) adjustment
date and time adjustment
day/month/year adjustment
hour/minute adjustment
choice of 12 h / 24 h mode
choice of units
l/100 km - mpg - km/l
°Celsius / °Fahrenhei
t
CHOICE OF LANGUAGE

9.106
NAJCZĘŚCIEJ ZADAWANE PYTANIA


PYTANIE

ODPOWIEDŹ
ROZWIĄZANIE

Różnica w jakościdźwięku międzyposzczególnymi źródłami audio (radio, CD...).

Aby zoptymalizować jakość dźwięku, istnieje możliwość regulacji audio (Natężenie dźwięku, Niskie tony, Wysokie tony, Barwa dźwięku,Loudness) odrębnie dla każdego źródła dźwięku (radio, CD...).

Sprawdzić, czy ustawienia audio (Natężenie dźwięku, Niskie tony, Wysokie tony, Barwadźwięku, Loudness) są dostosowane do poszczególnych źródeł dźwięku. Zaleca się ustawićfunkcje AUDIO (Niskie tony, Wysokie tony, BalansTył-Przód, Balans Lewo-Prawo) w położeniuśrodkowym, wybrać barwę dźwięku "Linear", ustawić korektę loudness w położeniu "Active" wtrybie CD, a w trybie radio, w położeniu "Inactive".

Płyta CD wysuwa się bez przerwy lub nie jestrozpoznawana przezodtwarzacz.
Płyta CD umieszczona jest odwrotnie, nieczytelna, nie zawiera danych audio lub posiada format audio nieodtwarzany przez radioodtwarzacz.
Płyta CD jest zabezpieczona systemem zapobiegającym powielaniu, nierozpoznawanym przez radioodtwarzacz.


- Sprawdzić stronę wkładania płyty CD do odtwarzacza.


- Sprawdzić stan płyty CD: mocno porysowanapłyta CD nie będzie odtwarzana.


- Sprawdzić zawartość wypalanej płyty CD: zapoznać się z poradami w rozdziale Audio.


- Odtwarzacz CD nie odczytuje płyt DVD.


- Ze względu na niską jakość, niekt

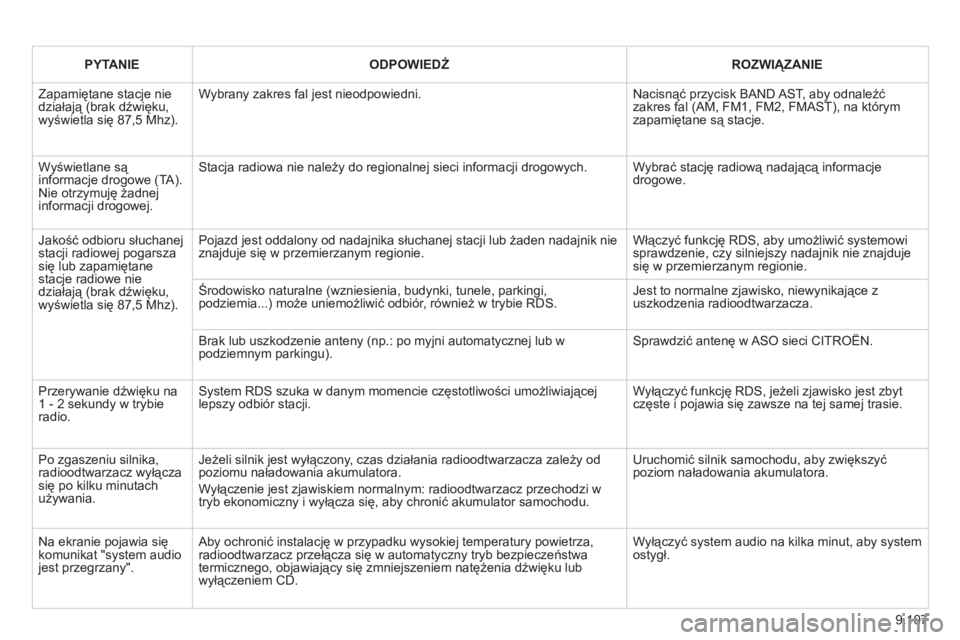

9.107
PYTANIE
ODPOWIEDŹ
ROZWIĄZANIE

Zapamiętane stacje nie działają (brak dźwięku, wyświetla się 87,5 Mhz).
Wybrany zakres fal jest nieodpowiedni.
Nacisnąć przycisk BAND AST, aby odnaleźć zakres fal (AM, FM1, FM2, FMAST), na którym zapamiętane są stacje.

Wyświetlane są informacje drogowe (TA). Nie otrzymuję żadnejinformacji drogowej.
Stacja radiowa nie należy do regionalnej sieci informacji drogowych.
Wybrać stację radiową nadającą informacje drogowe.

Jakość odbioru słuchanej stacji radiowej pogarszasię lub zapamiętanestacje radiowe niedziałają (brak dźwięku, wyświetla się 87,5 Mhz).
Pojazd jest oddalony od nadajnika słuchanej stacji lub żaden nadajnik nieznajduje się w przemierzanym regionie.
Włączyć funkcję RDS, aby umożliwić systemowisprawdzenie, czy silniejszy nadajnik nie znajduje się w przemierzanym regionie.
Środowisko naturalne (wzniesienia, budynki, tunele, parkingi,podziemia...) może uniemożliwić odbiór, również w trybie RDS. Jest to normalne zjawisko, niewynikające zuszkodzenia radioodtwarzacza.
Brak lub uszkodzenie anteny (np.: po myjni automatycznej lub w podziemnym parkingu).
Sprawdzić antenę w ASO sieci CITROËN.

Przerywanie dźwięku na 1 - 2 sekundy w trybieradio.
System RDS szuka w danym momencie częstotliwości umożliwiającejlepszy odbiór stacji.
Wyłączyć funkcję RDS, jeżeli zjawisko jest zbytczęste i pojawia się zawsze na tej samej trasie.

Po zgaszeniu silnika, radioodtwarzacz wyłącza się po kilku minutachużywania.
Jeżeli silnik jest wyłączony, czas działania radioodtwarzacza zależy odpoziomu naładowania akumulatora.
Wyłączenie jest zjawiskiem normalnym: radioodtwarzacz przechodzi w tryb ekonomiczny i wyłącza się, aby chronić akumulator samochodu.

Uruchomić silnik samochodu, aby zwiększyćpoziom naładowania akumulatora.
Na ekranie pojawia siękomunikat "system audio jest przegrzany".

Aby ochronić instalację w przypadku wysokiej temperatury powietrza, radioodtwarzacz przełącza się w automatyczny tryb bezpieczeństwa termicznego, objawiający się zmniejszeniem natężenia dźwięku lub wyłączeniem CD.

Wyłączyć system audio na kilka minut, aby system ostygł.

9.108

15
7


Na zewnątrz

LOKALIZACJ
A
10
NA ZEWNĄTRZ


Korek, zbiornik paliwa 125-126
Odcięcie zasilania paliwem,
zasysanie oleju napędowego 126-127

Pióro wycieraczki szyby 146
Zewnętrzne lusterka wsteczne 90
Kierunkowskaz boczny 139

Światła przednie, przeciwmgłowe,
kierunkowskazy 45-47
Regulacja wysokości wiązki
światła reflektorów 47
Wymiana żarówek przednich
świateł 137-139
Spryskiwacz reflektorów 48, 121
Osłona zimowa 136

Drzwi przednie 24-25
Boczne drzwi przesuwne 25-26
Klucz 22
Otwieranie pokrywy silnika 117
Elektryczne zabezpieczenie dzieci 26

Hamulce, klocki hamulcowe 93, 122
Hamowanie awaryjne 95
ABS, REF 95
ASR, ESP 96
Ogumienie, ciśnienie 156
Zawieszenie tylne 87-89
Drzwi, tylna klapa 24-27
Dźwignia awaryjna 27
Osprzęt 116

Oświetlenie tablicy rejestracyjnej 141
Wymiary 150-153

Zestaw naprawczy 130
Ko
ło zapasowe, podnośnik, zmiana
koła, narzędzia 132-136
Pompowanie, ciśnienie 156
Pilot zdalnego sterowania 21-22
Wymiana baterii, reinicjalizacja 22
Klucz 22
Rozruch 44
Ryglowanie / odryglowanie
centralne 21, 24-25
Alarm 23-24

Holowanie, podnoszenie 147
Hak holowniczy 114-115
Pomoc przy parkowaniu 94
Światła tylne,
kierunkowskazy 45-46, 139
Trzecie światło stop 141
Wymiana żarówek tylnych
świateł 137, 140

158

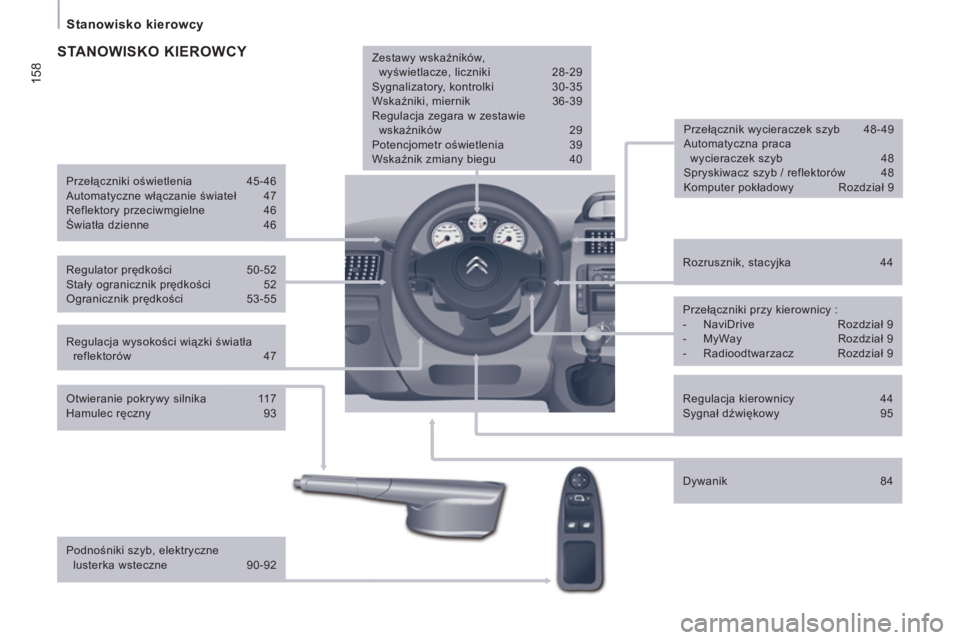

Stanowisko kierowcy



Regulacja wysokości wiązki światła
reflektorów 47
Rozrusznik, stacyjka 44
Przełącznik wycieraczek szyb 48-49
Automatyczna praca
wycieraczek szyb 48
Spryskiwacz szyb / reflektorów 48
Komputer pokładowy Rozdział 9

Regulator prędkości 50-52
Stały ogranicznik prędkości 52
Ogranicznik prędkości 53-55

Przełączniki przy kierownicy :


- NaviDrive Rozdział 9

- MyWay Rozdział 9

- Radioodtwarzacz Rozdział 9

Przełączniki oświetlenia 45-46
Automatyczne włączanie świateł 47
Reflektory przeciwmgielne 46
Światła dzienne 46

STANOWISKO KIEROWCY


Otwieranie pokrywy silnika 117
Hamulec ręczny 93

Podnośniki szyb, elektryczne
lusterka wsteczne 90-92
Zestawy wskaźników,
wyświetlacze, liczniki 28-29
Sygnalizatory, kontrolki 30-35
Wskaźniki, miernik 36-39
Regulacja zegara w zestawie
wskaźników 29
Potencjometr oświetlenia 39
Wskaźnik zmiany biegu 40

Dywanik 84


Regulacja kierownicy 44
Sygnał dźwiękowy 95

15
9


Stanowisko kierowcy

LOKALIZACJ
A
10


Ekrany, wyświetlacz Rozdział 9
Regulacja zegara na
ekranie Rozdział 9
Wewnętrzne lusterko wsteczne 91
Miejsca na opłaty autostradowe,
parkingowe 84
Lusterko obserwacji kanapy tylnej 91
Lampki sufitowe 83, 139
Kontrolka na wnęce podsufitowej 28
Ogrzewane fotele 69
Wentylacja z tyłu 64, 65-66

Bezpieczniki deski rozdzielczej po
prawej stronie 143
Wyłączenie poduszki powietrznej
pasażera 105
Przełączniki


- centralny zamek 24-25

- alarm 23-24

- elektryczny mechanizm
bezpieczeństwa dzieci 26

- pomoc przy parkowaniu 94

- ASR, ESP 96


Technologia na pokładzie Rozdział 9


- Połączenie alarmowe lub z pomocą
drogową (assistance)

- NaviDrive

- MyWay

- Radioodtwarzacz


Skrzynia biegów 40-43
Sygnał/światła awaryjne 93

Ogrzewanie, wentylacja


- wentylacja ręczna 56-57

- klimatyzacja A/C 56

- zamknięty obieg powietrza 57
Klimatyzacja z oddzielną
regulacją 58-60
Odmrażanie-osuszanie 62-63
Ogrzewanie dodatkowe 65-66

Wyposażenie kabiny 80-82


- schowek przedni,

- wnęka podsufitowa,

- popielniczka,

- osłona przeciwsłoneczna,

- gniazdo 12 V,

- schowek na bilety,

- schowki.

160


Wewnątrz



Wyposażenie miejsc siedzących 84-86


- zaczepy mocowania,

- zasłona bagażowa,

- haczyki na odzież i mocowania
siatki,

- siatka przy kanapie,

- uchwyty,

- uchwyt na kubek,

- gniazdo 12 V,

- schowki.

Zestaw naprawczy 130
Koło zapasowe, podnośnik,
wymiana koła, narzędzia 132-136
Zawieszenie tylne 87-89
Poduszki powietrzne czołowe,
boczne, kurtynowe 102-105
Wyłączenie poduszki powietrznej
pasażera 105

Hamulec postojowy, hamulec
ręczny 93
Otwieranie pokrywy silnika 117

Akumulator, ładowanie, rozruch 128
Bezpieczniki kabiny 144
Siedzenia przednie, regulacje,
zagłówek 68-69
Kanapa przednia 2-miejscowa 70-71
Pasy bezpieczeństwa 99-100

Wentylacja z tyłu 64

Foteliki dziecięce 106-113
Mocowania ISOFIX 108-110
Tylne szyby boczne 91
WEWNĄTRZ


Siedzenia tylne, kanapa tylna 72-78
Konfiguracja siedzeń, kanapa 79

Tylna lampka sufitowa 83
Wymiana żarówek lampek
sufitowych 139

Osprzęt 116

Wewnętrzne lusterko wsteczne 91
Miejsca na opłaty autostradowe,
parkingowe 84
Przednia lampka sufitowa 83
Wymiana żarówek lampki sufitowej 139
