CITROEN JUMPER MULTISPACE 2013 Kasutusjuhend (in Estonian)

99


Turvavööd

TURVALI
SUS
4

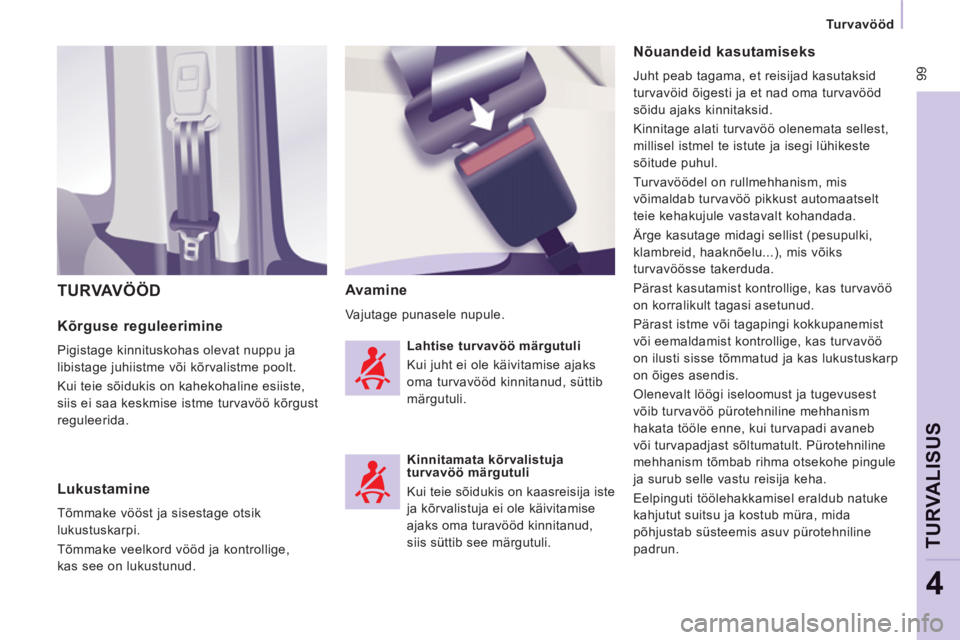

Kõrguse reguleerimine

Pigistage kinnituskohas olevat nuppu ja
libistage juhiistme või kõrvalistme poolt.
Kui teie sõidukis on kahekohaline esiiste,
siis ei saa keskmise istme turvavöö kõrgust
reguleerida.
Avamine

Vajutage punasele nupule.

TURVAVÖÖD

Nõuandeid kasutamiseks

Juht peab tagama, et reisijad kasutaksid
turvavöid õigesti ja et nad oma turvavööd
sõidu ajaks kinnitaksid.
Kinnitage alati turvavöö olenemata sellest,
millisel istmel te istute ja isegi lühikeste
sõitude puhul.
Turvavöödel on rullmehhanism, mis
võimaldab turvavöö pikkust automaatselt
teie kehakujule vastavalt kohandada.
Ärge kasutage midagi sellist (pesupulki,
klambreid, haaknõelu...), mis võiks
turvavöösse takerduda.
Pärast kasutamist kontrollige, kas turvavöö
on korralikult tagasi asetunud.
Pärast istme või tagapingi kokkupanemist
või eemaldamist kontrollige, kas turvavöö
on ilusti sisse tõmmatud ja kas lukustuskarp
on õiges asendis.
Olenevalt löögi iseloomust ja tugevusest
võib turvavöö pürotehniline mehhanism
hakata tööle enne, kui turvapadi avaneb
või turvapadjast sõltumatult. Pürotehniline
mehhanism tõmbab rihma otsekohe pingule
ja surub selle vastu reisija keha.
Eelpinguti töölehakkamisel eraldub natuke
kahjutut suitsu ja kostub müra, mida
põhjustab süsteemis asuv pürotehniline
padrun.

Lukustamine

Tõmmake vööst ja sisestage otsik
lukustuskarpi.
Tõmmake veelkord vööd ja kontrollige,
kas see on lukustunud.
Lahtise turvavöö märgutuli
Kui juht ei ole käivitamise ajaks
oma turvavööd kinnitanud, süttib
märgutuli.

Kinnitamata kõrvalistuja
turvavöö märgutuli

Kui teie sõidukis on kaasreisija iste
ja kõrvalistuja ei ole käivitamise
ajaks oma turavööd kinnitanud,
siis süttib see märgutuli.

Turvavööd

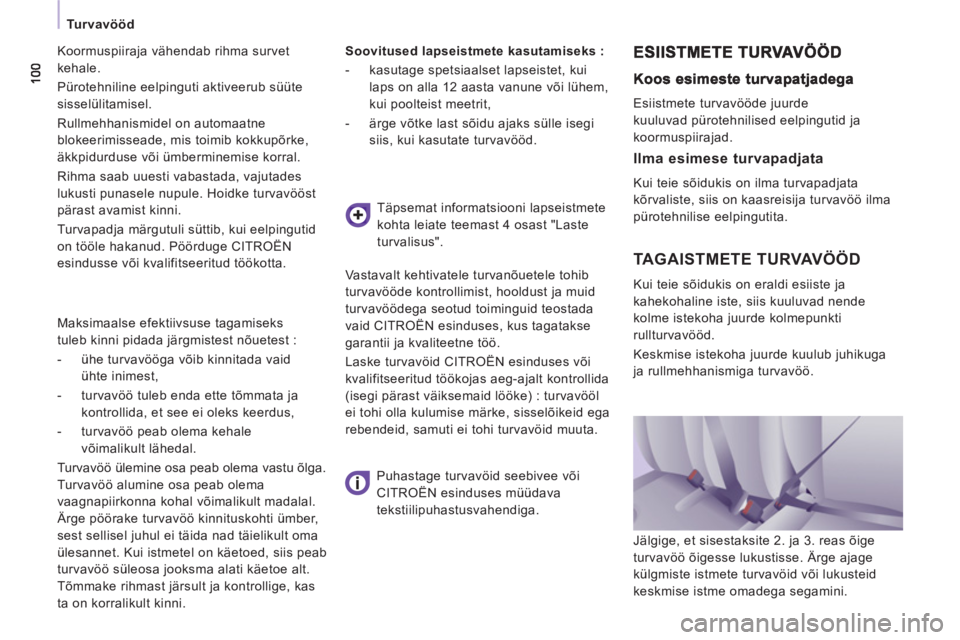

Koormuspiiraja vähendab rihma survet
kehale.
Pürotehniline eelpinguti aktiveerub süüte
sisselülitamisel.
Rullmehhanismidel on automaatne
blokeerimisseade, mis toimib kokkupõrke,
äkkpidurduse või ümberminemise korral.
Rihma saab uuesti vabastada, vajutades
lukusti punasele nupule. Hoidke turvavööst
pärast avamist kinni.
Turvapadja märgutuli süttib, kui eelpingutid
on tööle hakanud. Pöörduge CITROËN
esindusse või kvalifitseeritud töökotta.
Soovitused lapseistmete kasutamiseks :


- kasutage spetsiaalset lapseistet, kui
laps on alla 12 aasta vanune või lühem,
kui poolteist meetrit,

- ärge võtke last sõidu ajaks sülle isegi
siis, kui kasutate turvavööd.

TAGAISTMETE TURVAVÖÖD

Kui teie sõidukis on eraldi esiiste ja
kahekohaline iste, siis kuuluvad nende
kolme istekoha juurde kolmepunkti
rullturvavööd.
Keskmise istekoha juurde kuulub juhikuga
ja rullmehhanismiga turvavöö. Täpsemat informatsiooni lapseistmete
kohta leiate teemast 4 osast "Laste
turvalisus".
Vastavalt kehtivatele turvanõuetele tohib
turvavööde kontrollimist, hooldust ja muid
turvavöödega seotud toiminguid teostada
vaid CITROËN esinduses, kus tagatakse
garantii ja kvaliteetne töö.
Laske turvavöid CITROËN esinduses või
kvalifitseeritud töökojas aeg-ajalt kontrollida
(isegi pärast väiksemaid lööke) : turvavööl
ei tohi olla kulumise märke, sisselõikeid ega
rebendeid, samuti ei tohi turvavöid muuta.

Puhastage turvavöid seebivee või
CITROËN esinduses müüdava
tekstiilipuhastusvahendiga.
Maksimaalse efektiivsuse tagamiseks
tuleb kinni pidada järgmistest nõuetest :


- ühe turvavööga võib kinnitada vaid
ühte inimest,

- turvavöö tuleb enda ette tõmmata ja
kontrollida, et see ei oleks keerdus,

- turvavöö peab olema kehale
võimalikult lähedal.
Turvavöö ülemine osa peab olema vastu õlga.
Turvavöö alumine osa peab olema
vaagnapiirkonna kohal võimalikult madalal.
Ärge pöörake turvavöö kinnituskohti ümber,
sest sellisel juhul ei täida nad täielikult oma
ülesannet. Kui istmetel on käetoed, siis peab
turvavöö süleosa jooksma alati käetoe alt.
Tõmmake rihmast järsult ja kontrollige, kas
ta on korralikult kinni.
Esiistmete turvavööde juurde
kuuluvad pürotehnilised eelpingutid ja
koormuspiirajad.

Ilma esimese turvapadjata

Kui teie sõidukis on ilma turvapadjata
kõrvaliste, siis on kaasreisija turvavöö ilma
pürotehnilise eelpingutita.
Jälgige, et sisestaksite 2. ja 3. reas õige
turvavöö õigesse lukustisse. Ärge ajage
külgmiste istmete turvavöid või lukusteid
keskmise istme omadega segamini.

101
TURVALI
SUS
4

102

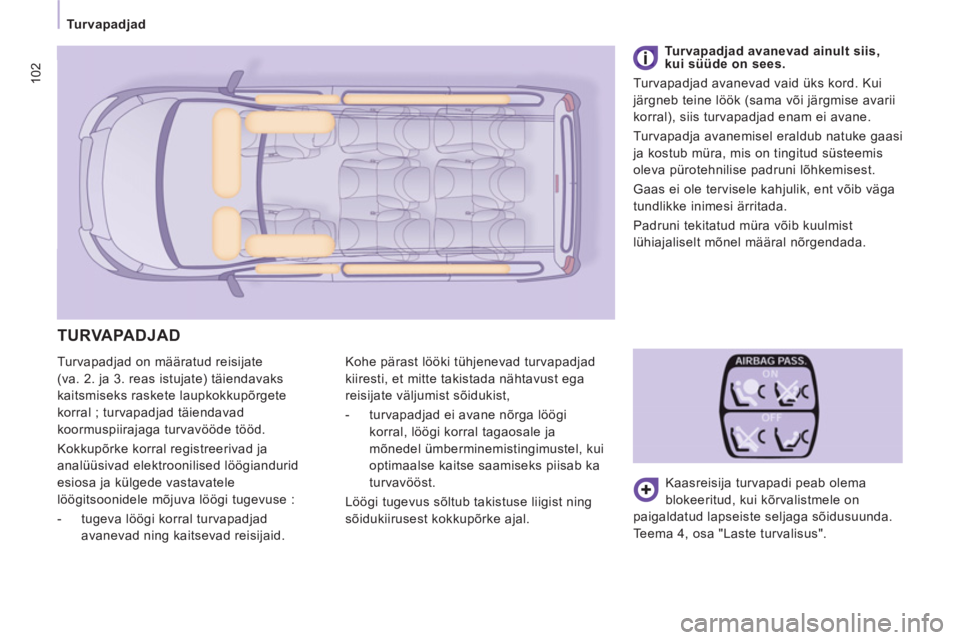

Turvapadjad
Turvapadjad on määratud reisijate
(va. 2. ja 3. reas istujate) täiendavaks
kaitsmiseks raskete laupkokkupõrgete
korral ; turvapadjad täiendavad
koormuspiirajaga turvavööde tööd.
Kokkupõrke korral registreerivad ja
analüüsivad elektroonilised löögiandurid
esiosa ja külgede vastavatele
löögitsoonidele mõjuva löögi tugevuse :


- tugeva löögi korral turvapadjad
avanevad ning kaitsevad reisijaid. Kohe pärast lööki tühjenevad turvapadjad
kiiresti, et mitte takistada nähtavust ega
reisijate väljumist sõidukist,


- turvapadjad ei avane nõrga löögi
korral, löögi korral tagaosale ja
mõnedel ümberminemistingimustel, kui
optimaalse kaitse saamiseks piisab ka
turvavööst.
Löögi tugevus sõltub takistuse liigist ning
sõidukiirusest kokkupõrke ajal. Kaasreisija turvapadi peab olema
blokeeritud, kui kõrvalistmele on
paigaldatud lapseiste seljaga sõidusuunda.
Teema 4, osa "Laste turvalisus".

Turvapadjad avanevad ainult siis,
kui süüde on sees.
Turvapadjad avanevad vaid üks kord. Kui
järgneb teine löök (sama või järgmise avarii
korral), siis turvapadjad enam ei avane.
Turvapadja avanemisel eraldub natuke gaasi
ja kostub müra, mis on tingitud süsteemis
oleva pürotehnilise padruni lõhkemisest.
Gaas ei ole tervisele kahjulik, ent võib väga
tundlikke inimesi ärritada.
Padruni tekitatud müra võib kuulmist
lühiajaliselt mõnel määral nõrgendada.
TURVAPADJAD

103


Turvapadjad

TURVALI
SUS
4

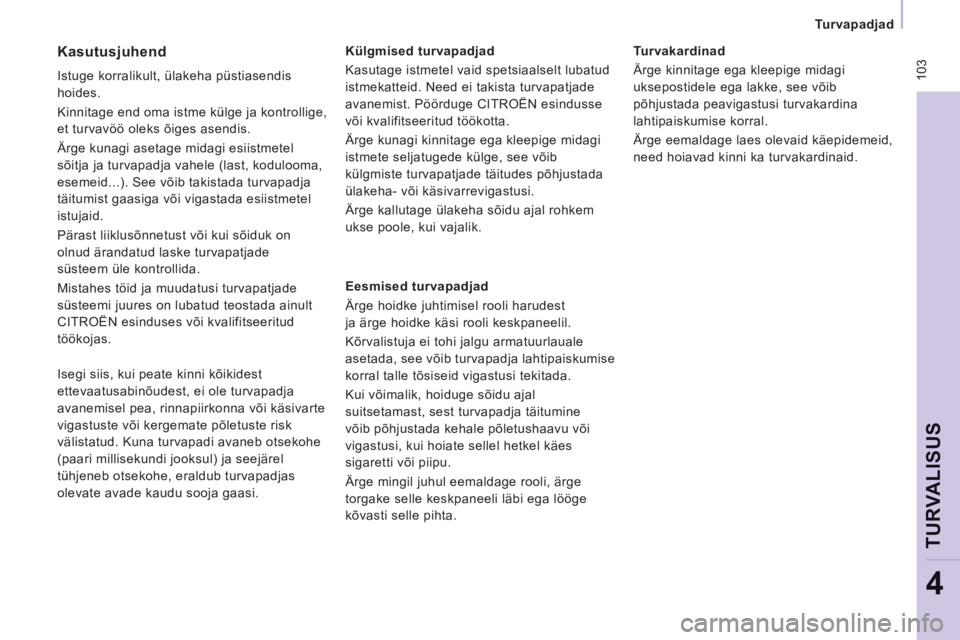

Kasutusjuhend

Istuge korralikult, ülakeha püstiasendis
hoides.
Kinnitage end oma istme külge ja kontrollige,
et turvavöö oleks õiges asendis.
Ärge kunagi asetage midagi esiistmetel
sõitja ja turvapadja vahele (last, kodulooma,
esemeid...). See võib takistada turvapadja
täitumist gaasiga või vigastada esiistmetel
istujaid.
Pärast liiklusõnnetust või kui sõiduk on
olnud ärandatud laske turvapatjade
süsteem üle kontrollida.
Mistahes töid ja muudatusi turvapatjade
süsteemi juures on lubatud teostada ainult
CITROËN esinduses või kvalifitseeritud
töökojas.
Külgmised turvapadjad
Kasutage istmetel vaid spetsiaalselt lubatud
istmekatteid. Need ei takista turvapatjade
avanemist. Pöörduge CITROËN esindusse
või kvalifitseeritud töökotta.
Ärge kunagi kinnitage ega kleepige midagi
istmete seljatugede külge, see võib
külgmiste turvapatjade täitudes põhjustada
ülakeha- või käsivarrevigastusi.
Ärge kallutage ülakeha sõidu ajal rohkem
ukse poole, kui vajalik.

Eesmised turvapadjad
Ärge hoidke juhtimisel rooli harudest
ja ärge hoidke käsi rooli keskpaneelil.
Kõrvalistuja ei tohi jalgu armatuurlauale
asetada, see võib turvapadja lahtipaiskumise
korral talle tõsiseid vigastusi tekitada.
Kui võimalik, hoiduge sõidu ajal
suitsetamast, sest turvapadja täitumine
võib põhjustada kehale põletushaavu või
vigastusi, kui hoiate sellel hetkel käes
sigaretti või piipu.
Ärge mingil juhul eemaldage rooli, ärge
torgake selle keskpaneeli läbi ega lööge
kõvasti selle pihta.
Isegi siis, kui peate kinni kõikidest
ettevaatusabinõudest, ei ole turvapadja
avanemisel pea, rinnapiirkonna või käsivarte
vigastuste või kergemate põletuste risk
välistatud. Kuna turvapadi avaneb otsekohe
(paari millisekundi jooksul) ja seejärel
tühjeneb otsekohe, eraldub turvapadjas
olevate avade kaudu sooja gaasi.

Turvakardinad
Ärge kinnitage ega kleepige midagi
uksepostidele ega lakke, see võib
põhjustada peavigastusi turvakardina
lahtipaiskumise korral.
Ärge eemaldage laes olevaid käepidemeid,
need hoiavad kinni ka turvakardinaid.

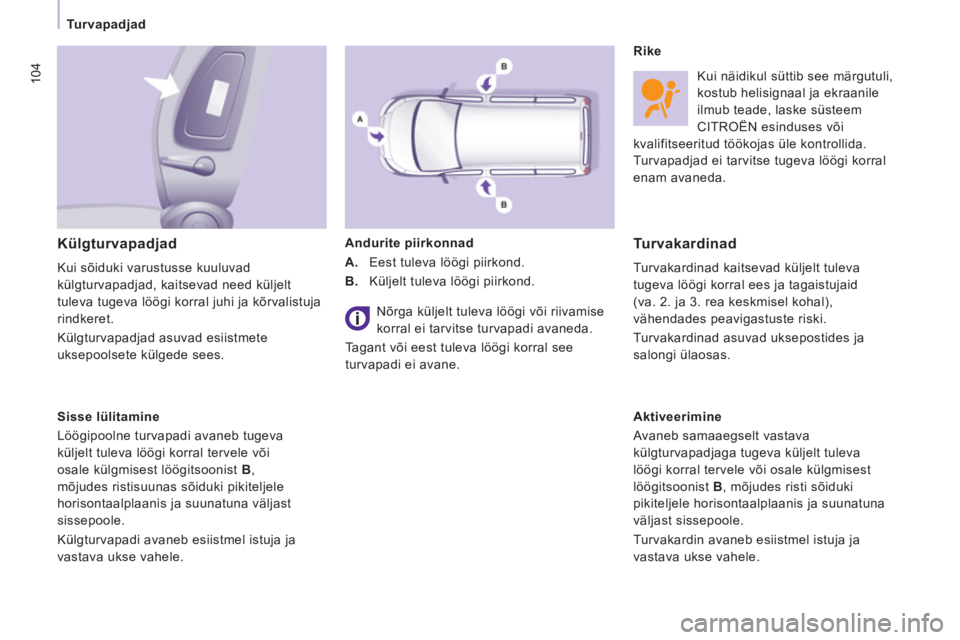

104


Turvapadjad


Külgturvapadjad

Kui sõiduki varustusse kuuluvad
külgturvapadjad, kaitsevad need küljelt
tuleva tugeva löögi korral juhi ja kõrvalistuja
rindkeret.
Külgturvapadjad asuvad esiistmete
uksepoolsete külgede sees.
Andurite piirkonnad


A.
Eest tuleva löögi piirkond.

B.
Küljelt tuleva löögi piirkond. Kui näidikul süttib see märgutuli,
kostub helisignaal ja ekraanile
ilmub teade, laske süsteem
CITROËN esinduses või
kvalifitseeritud töökojas üle kontrollida.
Turvapadjad ei tarvitse tugeva löögi korral
enam avaneda.


Sisse lülitamine
Löögipoolne turvapadi avaneb tugeva
küljelt tuleva löögi korral tervele või
osale külgmisest löögitsoonist B
,
mõjudes ristisuunas sõiduki pikiteljele
horisontaalplaanis ja suunatuna väljast
sissepoole.
Külgturvapadi avaneb esiistmel istuja ja
vastava ukse vahele.


Turvakardinad

Turvakardinad kaitsevad küljelt tuleva
tugeva löögi korral ees ja tagaistujaid
(va. 2. ja 3. rea keskmisel kohal),
vähendades peavigastuste riski.
Turvakardinad asuvad uksepostides ja
salongi ülaosas.

Aktiveerimine
Avaneb samaaegselt vastava
külgturvapadjaga tugeva küljelt tuleva
löögi korral tervele või osale külgmisest
löögitsoonist B
, mõjudes risti sõiduki
pikiteljele horisontaalplaanis ja suunatuna
väljast sissepoole.
Turvakardin avaneb esiistmel istuja ja
vastava ukse vahele.
Nõrga küljelt tuleva löögi või riivamise
korral ei tarvitse turvapadi avaneda.
Tagant või eest tuleva löögi korral see
turvapadi ei avane.
Rike

105


Turvapadjad

TURVALI
SUS
4

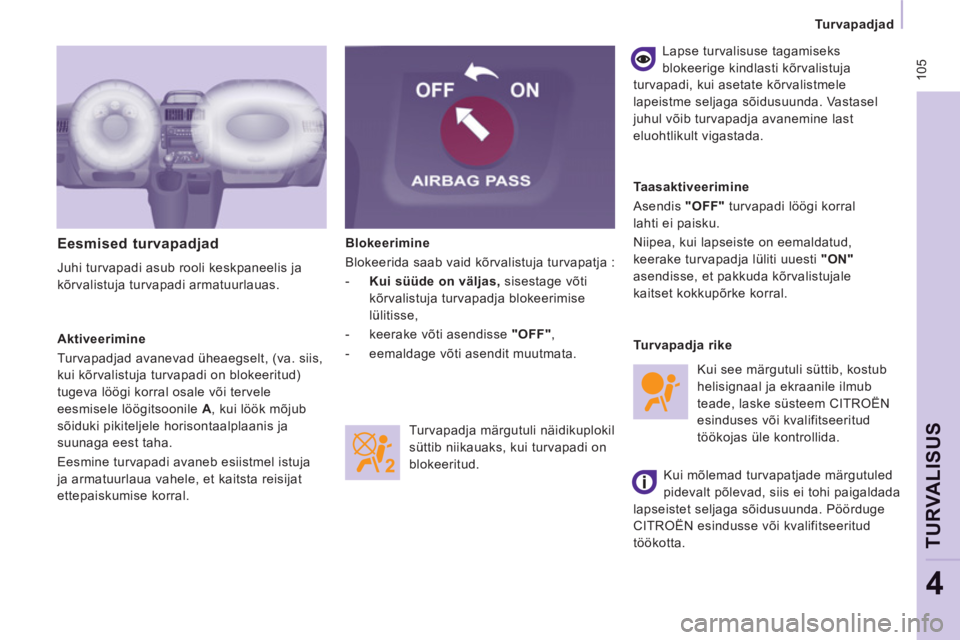

Blokeerimine
Blokeerida saab vaid kõrvalistuja turvapatja :


- Kui süüde on väljas,
sisestage võti
kõrvalistuja turvapadja blokeerimise
lülitisse,

- keerake võti asendisse "OFF"
,

- eemaldage võti asendit muutmata.

Eesmised turvapadjad

Juhi turvapadi asub rooli keskpaneelis ja
kõrvalistuja turvapadi armatuurlauas.
Taasaktiveerimine
Asendis "OFF"
turvapadi löögi korral
lahti ei paisku.
Niipea, kui lapseiste on eemaldatud,
keerake turvapadja lüliti uuesti "ON"
asendisse, et pakkuda kõrvalistujale
kaitset kokkupõrke korral. Lapse turvalisuse tagamiseks
blokeerige kindlasti kõrvalistuja
turvapadi, kui asetate kõrvalistmele
lapeistme seljaga sõidusuunda. Vastasel
juhul võib turvapadja avanemine last
eluohtlikult vigastada.
Turvapadja märgutuli näidikuplokil
süttib niikauaks, kui turvapadi on
blokeeritud.
Aktiveerimine
Turvapadjad avanevad üheaegselt, (va. siis,
kui kõrvalistuja turvapadi on blokeeritud)
tugeva löögi korral osale või tervele
eesmisele löögitsoonile A
, kui löök mõjub
sõiduki pikiteljele horisontaalplaanis ja
suunaga eest taha.
Eesmine turvapadi avaneb esiistmel istuja
ja armatuurlaua vahele, et kaitsta reisijat
ettepaiskumise korral.

Turvapadja rike
Kui see märgutuli süttib, kostub
helisignaal ja ekraanile ilmub
teade, laske süsteem CITROËN
esinduses või kvalifitseeritud
töökojas üle kontrollida.
Kui mõlemad turvapatjade märgutuled
pidevalt põlevad, siis ei tohi paigaldada
lapseistet seljaga sõidusuunda. Pöörduge
CITROËN esindusse või kvalifitseeritud
töökotta.

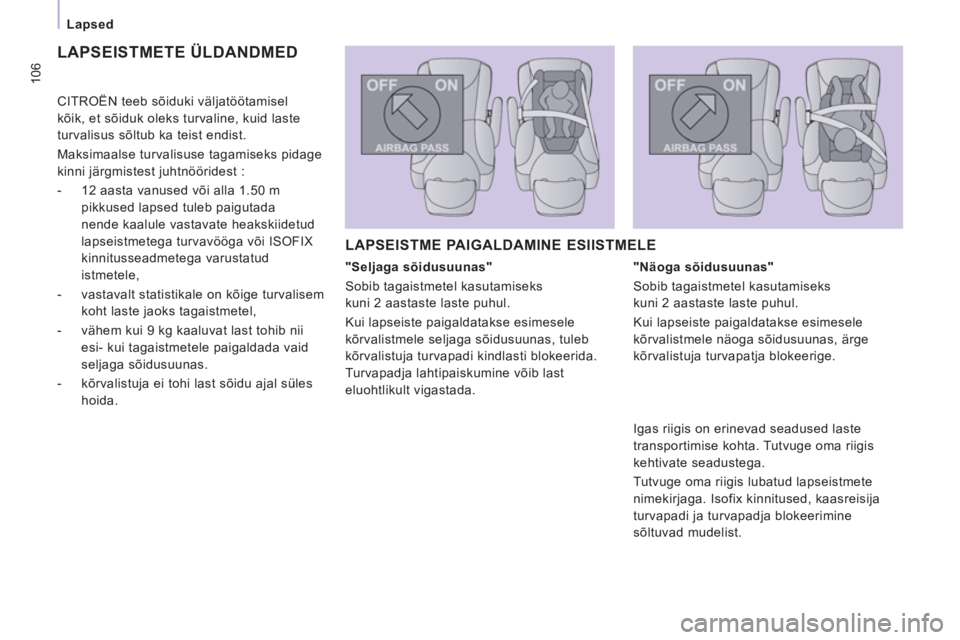

106


Lapsed


LAPSEISTMETE ÜLDANDMED


"Seljaga sõidusuunas"
Sobib tagaistmetel kasutamiseks
kuni 2 aastaste laste puhul.
Kui lapseiste paigaldatakse esimesele
kõrvalistmele seljaga sõidusuunas, tuleb
kõrvalistuja turvapadi kindlasti blokeerida.
Turvapadja lahtipaiskumine võib last
eluohtlikult vigastada.
"Näoga sõidusuunas"
Sobib tagaistmetel kasutamiseks
kuni 2 aastaste laste puhul.
Kui lapseiste paigaldatakse esimesele
kõrvalistmele näoga sõidusuunas, ärge
kõrvalistuja turvapatja blokeerige.

LAPSEISTME PAIGALDAMINE ESIISTMELE


Igas riigis on erinevad seadused laste
transportimise kohta. Tutvuge oma riigis
kehtivate seadustega.
Tutvuge oma riigis lubatud lapseistmete
nimekirjaga. Isofix kinnitused, kaasreisija
turvapadi ja turvapadja blokeerimine
sõltuvad mudelist.
CITROËN teeb sõiduki väljatöötamisel
kõik, et sõiduk oleks turvaline, kuid laste
turvalisus sõltub ka teist endist.
Maksimaalse turvalisuse tagamiseks pidage
kinni järgmistest juhtnööridest :


- 12 aasta vanused või alla 1.50 m
pikkused lapsed tuleb paigutada
nende kaalule vastavate heakskiidetud
lapseistmetega turvavööga või ISOFIX
kinnitusseadmetega varustatud
istmetele,

- vastavalt statistikale on kõige turvalisem
koht laste jaoks tagaistmetel,

- vähem kui 9 kg kaaluvat last tohib nii
esi- kui tagaistmetele paigaldada vaid
seljaga sõidusuunas.

- kõrvalistuja ei tohi last sõidu ajal süles
hoida.

107
Lapsed

TURVALI
SUS
4

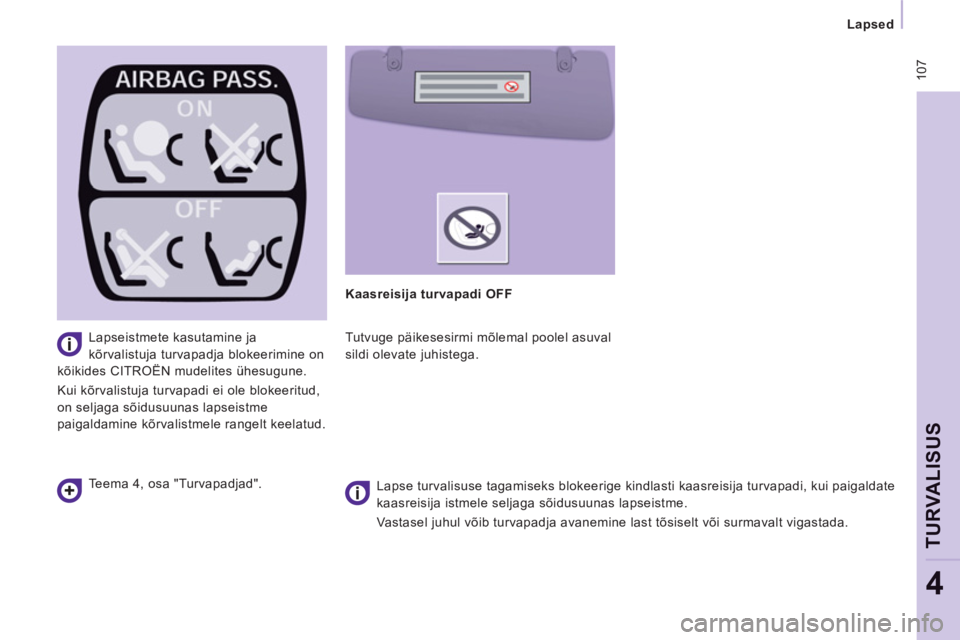

Lapseistmete kasutamine ja
kõrvalistuja turvapadja blokeerimine on
kõikides CITROËN mudelites ühesugune.
Kui kõrvalistuja turvapadi ei ole blokeeritud,
on seljaga sõidusuunas lapseistme
paigaldamine kõrvalistmele rangelt keelatud.

Teema 4, osa "Turvapadjad".

Kaasreisija turvapadi OFF

Tutvuge päikesesirmi mõlemal poolel asuval
sildi olevate juhistega.

Lapse turvalisuse tagamiseks blokeerige kindlasti kaasreisija turvapadi, kui paigaldate
kaasreisija istmele seljaga sõidusuunas lapseistme.
Vastasel juhul võib turvapadja avanemine last tõsiselt või surmavalt vigastada.

108


Lapsed

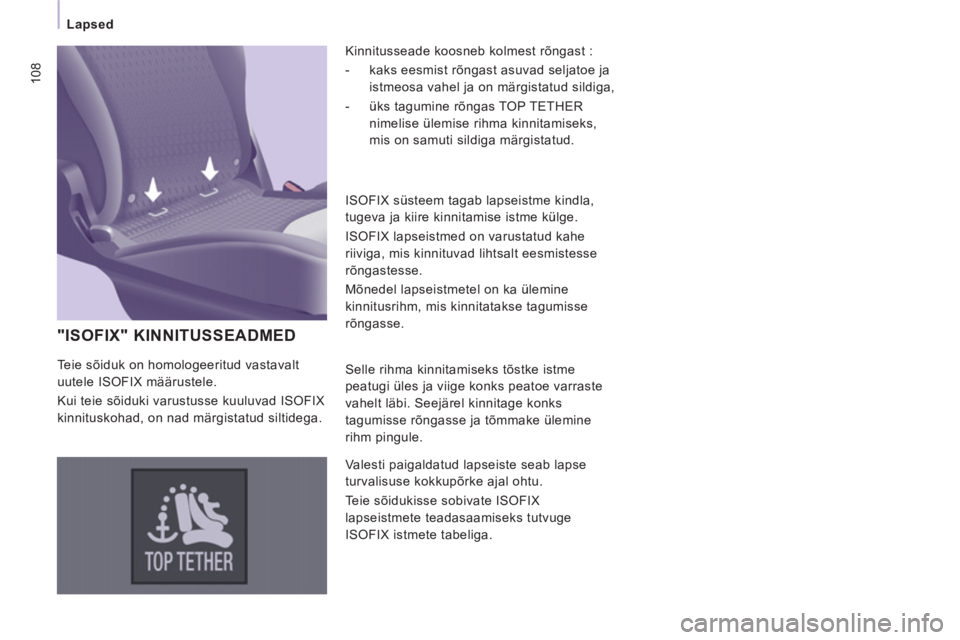

"ISOFIX" KINNITUSSEADMED

Kinnitusseade koosneb kolmest rõngast :


- kaks eesmist rõngast asuvad seljatoe ja
istmeosa vahel ja on märgistatud sildiga,

- üks tagumine rõngas TOP TETHER
nimelise ülemise rihma kinnitamiseks,
mis on samuti sildiga märgistatud.
Teie sõiduk on homologeeritud vastavalt
uutele ISOFIX määrustele.
Kui teie sõiduki varustusse kuuluvad ISOFIX
kinnituskohad, on nad märgistatud siltidega. ISOFIX süsteem tagab lapseistme kindla,
tugeva ja kiire kinnitamise istme külge.
ISOFIX lapseistmed on varustatud kahe
riiviga, mis kinnituvad lihtsalt eesmistesse
rõngastesse.
Mõnedel lapseistmetel on ka ülemine
kinnitusrihm, mis kinnitatakse tagumisse
rõngasse.
Selle rihma kinnitamiseks tõstke istme
peatugi üles ja viige konks peatoe varraste
vahelt läbi. Seejärel kinnitage konks
tagumisse rõngasse ja tõmmake ülemine
rihm pingule.
Valesti paigaldatud lapseiste seab lapse
turvalisuse kokkupõrke ajal ohtu.
Teie sõidukisse sobivate ISOFIX
lapseistmete teadasaamiseks tutvuge
ISOFIX istmete tabeliga.
